Opis przedmiotu zamówienia

Transkrypt

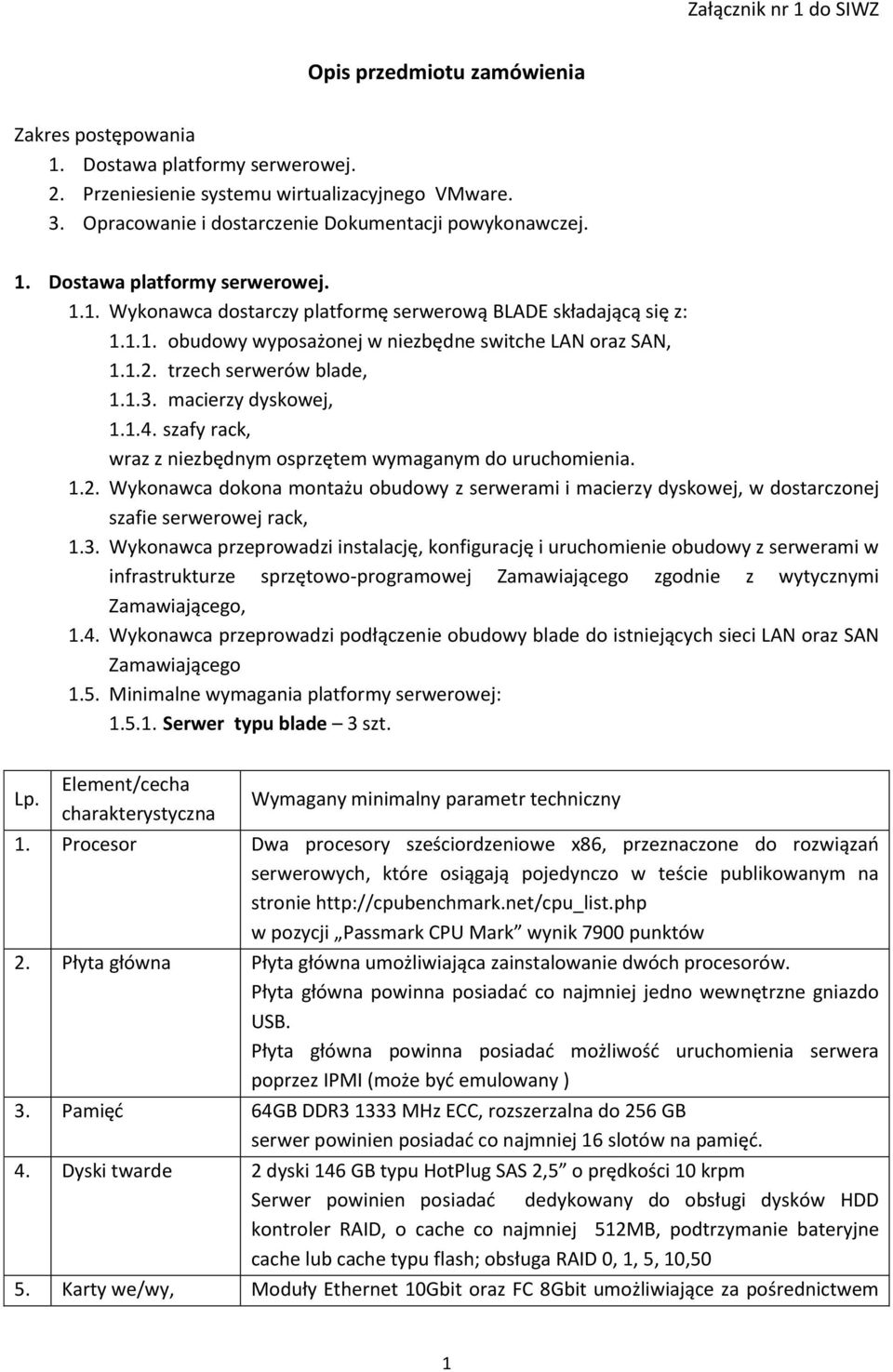

1 Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia Zakres postępowania 1. Dostawa platformy serwerowej. 2. Przeniesienie systemu wirtualizacyjnego VMware. 3. Opracowanie i dostarczenie Dokumentacji powykonawczej. 1. Dostawa platformy serwerowej Wykonawca dostarczy platformę serwerową BLADE składającą się z: obudowy wyposażonej w niezbędne switche LAN oraz SAN, trzech serwerów blade, macierzy dyskowej, szafy rack, wraz z niezbędnym osprzętem wymaganym do uruchomienia Wykonawca dokona montażu obudowy z serwerami i macierzy dyskowej, w dostarczonej szafie serwerowej rack, 1.3. Wykonawca przeprowadzi instalację, konfigurację i uruchomienie obudowy z serwerami w infrastrukturze sprzętowo-programowej Zamawiającego zgodnie z wytycznymi Zamawiającego, 1.4. Wykonawca przeprowadzi podłączenie obudowy blade do istniejących sieci LAN oraz SAN Zamawiającego 1.5. Minimalne wymagania platformy serwerowej: Serwer typu blade 3 szt. Lp. Element/cecha charakterystyczna Wymagany minimalny parametr techniczny 1. Procesor Dwa procesory sześciordzeniowe x86, przeznaczone do rozwiązań serwerowych, które osiągają pojedynczo w teście publikowanym na stronie w pozycji Passmark CPU Mark wynik 7900 punktów 2. Płyta główna Płyta główna umożliwiająca zainstalowanie dwóch procesorów. Płyta główna powinna posiadać co najmniej jedno wewnętrzne gniazdo USB. Płyta główna powinna posiadać możliwość uruchomienia serwera poprzez IPMI (może być emulowany ) 3. Pamięć 64GB DDR MHz ECC, rozszerzalna do 256 GB serwer powinien posiadać co najmniej 16 slotów na pamięć. 4. Dyski twarde 2 dyski 146 GB typu HotPlug SAS 2,5 o prędkości 10 krpm Serwer powinien posiadać dedykowany do obsługi dysków HDD kontroler RAID, o cache co najmniej 512MB, podtrzymanie bateryjne cache lub cache typu flash; obsługa RAID 0, 1, 5, 10,50 5. Karty we/wy, Moduły Ethernet 10Gbit oraz FC 8Gbit umożliwiające za pośrednictwem 1

2 obudowy podłączenie serwerów do sieci LAN i SAN Zamawiającego w sposób eliminujący występowanie pojedynczego punktu awarii. Karty we/wy mają zapewniać tworzenie połączeń zapewniających redundancję oraz rozbudowę o dodatkowe karty. 6. Karta graficzna Zintegrowana karta graficzna, o własnej niewspółdzielonej pamięci graficznej 7. Zarządzanie serwerami 8. Certyfikaty i standardy: Zintegrowane z chassis (obudową) zarządzanie wszystkimi serwerami w zakresie: włączanie, wyłączenie i restart serwera podgląd logów dotyczących sprzętu serwera i karty/kart. zarządzających przekserowanie/przejęcie pełnej konsoli tekstowej serwera niezależnie od jego stanu (także podczas startu, restartu serwera) karta musi umożliwiać przejęcie zdalnej konsoli graficznej, karta musi umożliwiać i podłączanie wirtualnych napędów CD i FDD. karta zdalnego zarządzania musi stanowić rozwiązanie sprzętowe, niezależne od systemów operacyjnych, Karta zarządzająca musie mieć możliwość integracji uwierzytelniania z Active Directory lub innego LDAP. Deklaracja zgodności CE dla oferowanego sprzętu serwera. Dokument poświadczający, że oferowany sprzęt jest produkowany zgodnie z normami ISO 9001 lub równoważny. 9. Inne wymagania Serwer jak i wszystkie jego komponenty powinny być na liście zgodność ( HCL ) VMware i być kompatybilne z ESXi vshpere Gwarancja Wsparcie techniczne Wsparcie na sprzęt musi być zapewnione przez producenta sprzętu Wsparcie powinno musi zawarte w cenie sprzętu Zgłaszanie incydentów i uzyskiwanie pomocy technicznej powinno być możliwe drogą telefoniczną. W ramach gwarancji Zamawiający powinien mieć dostęp za pośrednictwem witryny www producenta sprzętu do aktualizacji oprogramowania wewnętrznego serwera (firmware) wszystkich komponentów od momentu zakupu oraz po okresie gwarancji wsparcia. Jeżeli naprawa uszkodzonego Urządzenia, nie będzie możliwa w terminach, o których mowa powyżej, Wykonawca zobowiązany jest do dostarczenia na własny koszt Urządzenia o nie gorszych parametrach (sprzęt zastępczy), na cały czas usunięcia wady lub usterki, spełniającego te same parametry i zgodnego funkcjonalnie z naprawianym Urządzeniem W przypadku awarii dysku twardego, powodującej konieczność jego wymiany, uszkodzony dysk pozostanie u Zamawiającego. W przypadku konieczności jakiejkolwiek naprawy Urządzenia poza miejscem jego instalacji, dysk twardy zostanie 2

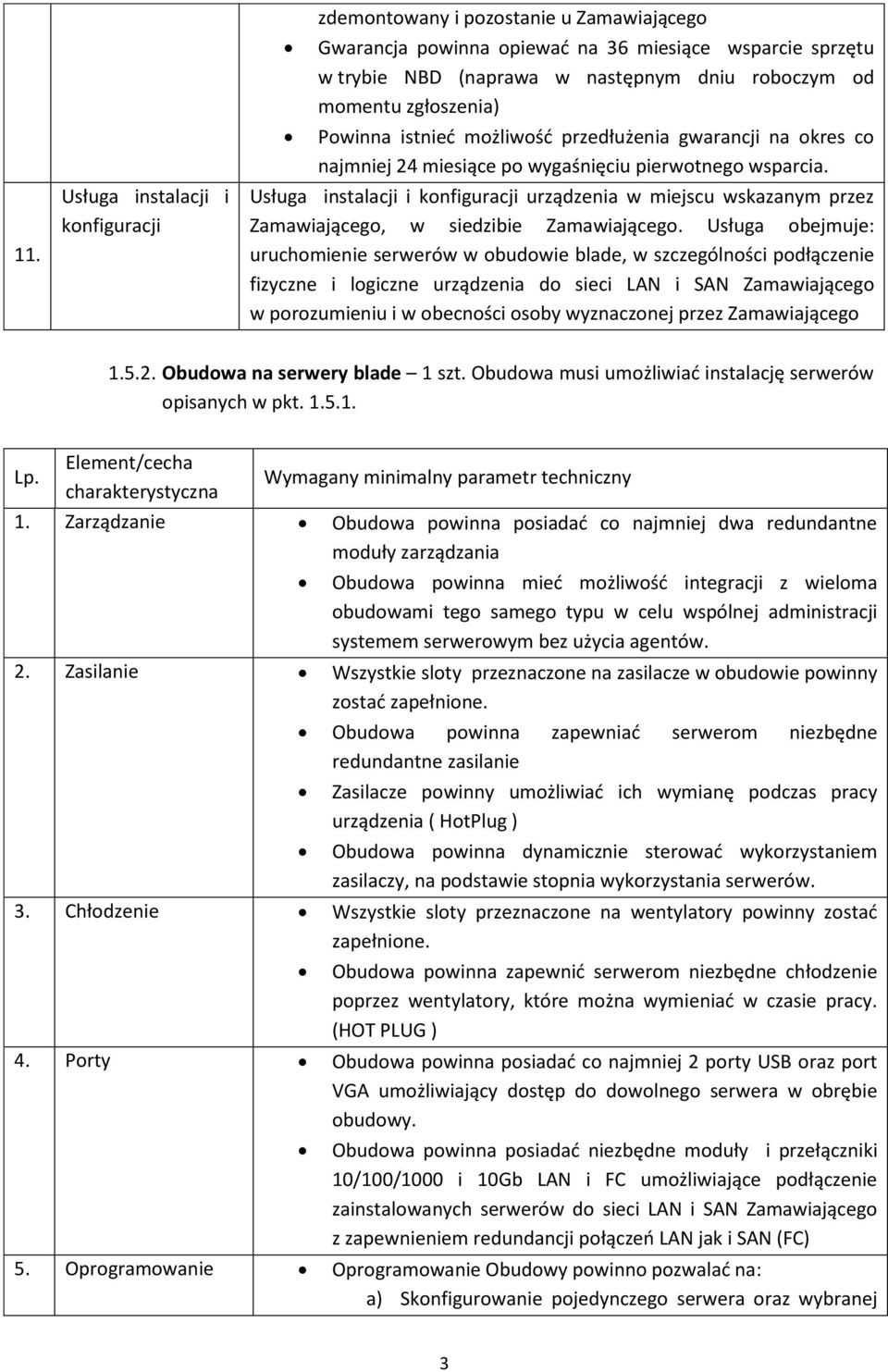

3 11. Usługa instalacji i konfiguracji zdemontowany i pozostanie u Zamawiającego Gwarancja powinna opiewać na 36 miesiące wsparcie sprzętu w trybie NBD (naprawa w następnym dniu roboczym od momentu zgłoszenia) Powinna istnieć możliwość przedłużenia gwarancji na okres co najmniej 24 miesiące po wygaśnięciu pierwotnego wsparcia. Usługa instalacji i konfiguracji urządzenia w miejscu wskazanym przez Zamawiającego, w siedzibie Zamawiającego. Usługa obejmuje: uruchomienie serwerów w obudowie blade, w szczególności podłączenie fizyczne i logiczne urządzenia do sieci LAN i SAN Zamawiającego w porozumieniu i w obecności osoby wyznaczonej przez Zamawiającego Obudowa na serwery blade 1 szt. Obudowa musi umożliwiać instalację serwerów opisanych w pkt Lp. Element/cecha charakterystyczna Wymagany minimalny parametr techniczny 1. Zarządzanie Obudowa powinna posiadać co najmniej dwa redundantne moduły zarządzania Obudowa powinna mieć możliwość integracji z wieloma obudowami tego samego typu w celu wspólnej administracji systemem serwerowym bez użycia agentów. 2. Zasilanie Wszystkie sloty przeznaczone na zasilacze w obudowie powinny zostać zapełnione. Obudowa powinna zapewniać serwerom niezbędne redundantne zasilanie Zasilacze powinny umożliwiać ich wymianę podczas pracy urządzenia ( HotPlug ) Obudowa powinna dynamicznie sterować wykorzystaniem zasilaczy, na podstawie stopnia wykorzystania serwerów. 3. Chłodzenie Wszystkie sloty przeznaczone na wentylatory powinny zostać zapełnione. Obudowa powinna zapewnić serwerom niezbędne chłodzenie poprzez wentylatory, które można wymieniać w czasie pracy. (HOT PLUG ) 4. Porty Obudowa powinna posiadać co najmniej 2 porty USB oraz port VGA umożliwiający dostęp do dowolnego serwera w obrębie obudowy. Obudowa powinna posiadać niezbędne moduły i przełączniki 10/100/1000 i 10Gb LAN i FC umożliwiające podłączenie zainstalowanych serwerów do sieci LAN i SAN Zamawiającego z zapewnieniem redundancji połączeń LAN jak i SAN (FC) 5. Oprogramowanie Oprogramowanie Obudowy powinno pozwalać na: a) Skonfigurowanie pojedynczego serwera oraz wybranej 3

4 grupy. b) Integrację z Active Directory lub innym LDAP w zakresie autoryzacji użytkowników c) Monitoring komponentów d) Powiadamianie administratora o awarii danego komponentu samodzielnie lub przez dodatkowe dostarczone w cenie obudowy oprogramowanie e) Zarządzanie serwerami i obudową z wykorzystaniem interfejsów SSH v2, oraz WWW over SSL. 6. Gwarancja Wsparcie techniczne 7. Usługa instalacji i konfiguracji Obudowa powinna mieć możliwość poinformowania administratora o awarii któregoś z komponentów za pomocą sygnalizacji świetlnej lub dźwiękowej. Wsparcie na sprzęt musi być zapewnione przez producenta sprzętu Wsparcie powinno musi zawarte w cenie sprzętu Zgłaszanie incydentów i uzyskiwanie pomocy technicznej powinno być możliwe drogą telefoniczną. W ramach gwarancji Zamawiający powinien mieć dostęp za pośrednictwem witryny www producenta sprzętu do aktualizacji oprogramowania wewnętrznego serwera (firmware) wszystkich komponentów od momentu zakupu oraz po okresie gwarancji wsparcia. Jeżeli naprawa uszkodzonego Urządzenia, nie będzie możliwa w terminach, o których mowa powyżej, Wykonawca zobowiązany jest do dostarczenia na własny koszt Urządzenia o nie gorszych parametrach (sprzęt zastępczy), na cały czas usunięcia wady lub usterki, spełniającego te same parametry i zgodnego funkcjonalnie z naprawianym Urządzeniem Gwarancja powinna opiewać na 36 miesięcy wsparcie sprzętu w trybie NBD (naprawa w następnym dniu roboczym od momentu zgłoszenia) Powinna istnieć możliwość przedłużenia gwarancji na okres co najmniej 24 miesiące po wygaśnięciu pierwotnego wsparcia. Usługa instalacji i konfiguracji urządzenia w miejscu wskazanym przez Zamawiającego, w siedzibie Zamawiającego. Usługa obejmuje: instalacje urządzenia w szafie rack, podłączenie urządzeń do sieci energetycznej, co najmniej podłączenie fizyczne i logiczne urządzenia do sieci Zamawiającego w porozumieniu i w obecności osoby wyznaczonej przez Zamawiającego Dostawa macierzy dyskowej -1szt Wykonawca dostarczy macierz dyskową wraz z niezbędnym osprzętem wymaganym do uruchomienia, 4

5 Wykonawca dokona montażu macierzy dyskowej w dostarczonej szafie serwerowej Rack, Wykonawca przeprowadzi instalację, konfigurację i uruchomienie macierzy dyskowej w infrastrukturze sprzętowo-programowej Zamawiającego zgodnie z wytycznymi Zamawiającego, Wykonawca przeprowadzi podłączenie do istniejącej infrastruktury sprzętowo-programowej Zamawiającego, umożliwiające współpracę z posiadaną przez Zamawiającego półką IBM System Storage DS4000 EXP Rozwiązanie musi zapewnić pełną współpracę z posiadaną przez Zamawiającego półką IBM System Storage DS4000 EXP 810 oraz zapewnić zgodność z wymaganiami gwarancyjnymi producenta półki Wymagania minimalne dotyczące macierzy dyskowej: a. macierz dyskowa musi być wyposażona w 8 dysków, każdy o parametrach minimalnych: pojemność 300GB, 4Gbps FC, 15k, Hotswap, b. macierz musi obsługiwać RAID 0, 1, 3, 5 i 10, c. musi zapewnić obsługę następujących systemów : i. Microsoft Windows 2003 and 2008, ii. VMware ESX 2.1, 2.5.2, 2.5.3, 3.0.2, 3.5, iii. VMware vsphere 4, 5, iv. Red Hat Enterprise Linux, Advanced Server 2.1, 3.0, 4.0, 5.0, 6.0 v. SUSE Linux Enterprise Server 8, 9, 10, 11 vi. Microsoft Hyper-V d. musi zawierać następujące interfejsy komunikacyjne: vii. min. 4 porty FC 4 Gbit/s, viii. min. 2 porty Gigabit Ethernet RJ-45 do podsieci zarządzającej, e. musi posiadać podwójny kontroler pracujący w układzie dual active udostępniający minimum dwa łącza FC 4Gb na każdym kontrolerze do bezpośredniego podłączenia switchy FC lub serwerów f. musi posiadać możliwość rozbudowy poprzez dokładanie kolejnych półek dyskowych do min. 6 jednostek rozszerzeń, g. macierz musi cechować brak pojedynczego punktu awarii h. macierz musi wspierać zasilanie z dwóch niezależnych źródeł zasilania, i. macierz musi być dostarczona z niezbędnym oprogramowaniem i udzieleniem licencji do tego oprogramowania umożliwiającym wirtualizację oraz przeniesienie zwirtualizowanych maszyn Zamawiającego na dostarczoną macierz, j. macierz musi umożliwiać dynamiczne powiększanie woluminów, k. dostarczona macierz musi umożliwiać monitoring w czasie rzeczywistym parametrów wydajnościowych taki jak obciążenie interfejsów, wolumenów i procesora Wykonawca dostarczy niezbędne licencje umożliwiające partycjonowanie (do 4 partycji), wirtualizację (podłączania hostów vmware) i podłączenie posiadanej przez Zamawiającego półki dyskowej. 5

6 Wykonawca dostarczy niezbędne akcesoria potrzebne do prawidłowego montażu oraz pełnej funkcjonalności Gwarancja: a. Wsparcie na sprzęt musi być zapewnione przez producenta sprzętu b. Wsparcie powinno musi zawarte w cenie sprzętu c. Zgłaszanie incydentów i uzyskiwanie pomocy technicznej powinno być możliwe drogą telefoniczną. d. W przypadku awarii dysku twardego, powodującej konieczność jego wymiany, uszkodzony dysk pozostanie u Zamawiającego. W przypadku konieczności jakiejkolwiek naprawy Urządzenia poza miejscem jego instalacji, dysk twardy zostanie zdemontowany i pozostanie u Zamawiającego. e. Jeżeli naprawa uszkodzonego Urządzenia, nie będzie możliwa w terminach, o których mowa powyżej, Wykonawca zobowiązany jest do dostarczenia na własny koszt Urządzenia o nie gorszych parametrach (sprzęt zastępczy), na cały czas usunięcia wady lub usterki, spełniającego te same parametry i zgodnego funkcjonalnie z naprawianym Urządzeniem. f. W ramach gwarancji Zamawiający powinien mieć dostęp za pośrednictwem witryny www producenta sprzętu do aktualizacji oprogramowania wewnętrznego macirzy (firmware) wszystkich komponentów od momentu zakupu oraz po okresie gwarancji wsparcia. g. Gwarancja powinna opiewać na 36 miesięcy wsparcie sprzętu w trybie NBD (naprawa w następnym dniu roboczym od momentu zgłoszenia) h. Powinna istnieć możliwość przedłużenia gwarancji na okres co najmniej 24 miesiące po wygaśnięciu pierwotnego wsparcia Dostawa szafy rack 1szt Wykonawca dostarczy szafę rack wraz z niezbędnym osprzętem wymaganym do uruchomienia, Wykonawca dokona montażu szafy rack w miejscu wskazanym przez Zamawiającego, Gwarancja min. 36 miesięcy od dnia podpisania protokołu odbioru bez zastrzeżeń. Terminem reakcji serwisu: 1 dzień roboczy. Termin naprawy 2 dni robocze Minimalne wymagania techniczne dla szafy: Lp. Element/cecha charakterystyczna 1. Typ Szafa Rack 19 Wymagany minimalny parametr techniczny 2. Wymiary Pojemność 42U, Wysokość całkowita szafy nie większa niż 2040mm, szerokość nie większa niż 890mm, głębokość nie większa niż 1100mm 3. Inne Zamykane perforowane drzwi, półka 4. Zasilanie Listwy zasilające w ilości i o parametrach niezbędnych do podłączenia 6

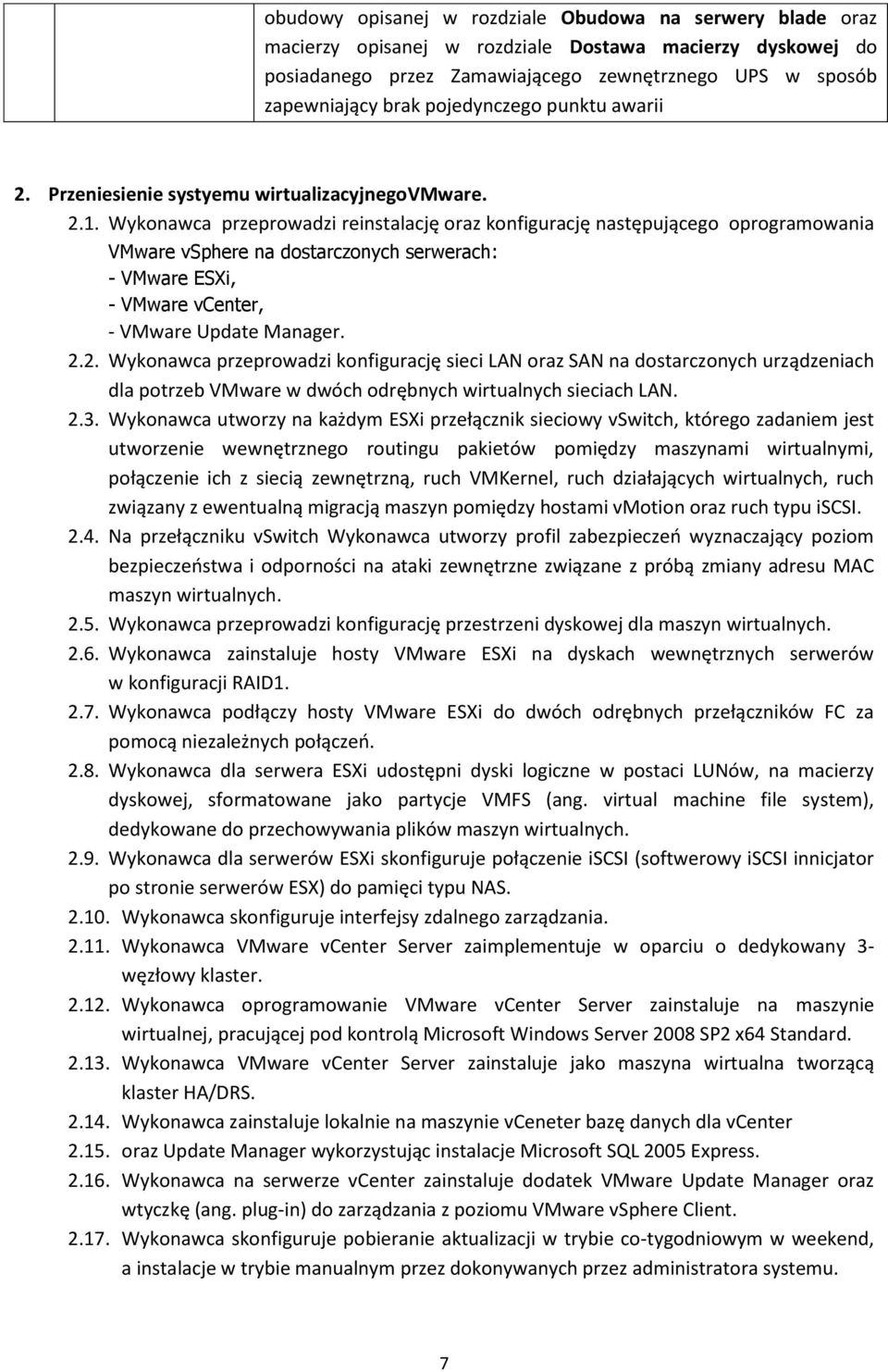

7 obudowy opisanej w rozdziale Obudowa na serwery blade oraz macierzy opisanej w rozdziale Dostawa macierzy dyskowej do posiadanego przez Zamawiającego zewnętrznego UPS w sposób zapewniający brak pojedynczego punktu awarii 2. Przeniesienie systyemu wirtualizacyjnegovmware Wykonawca przeprowadzi reinstalację oraz konfigurację następującego oprogramowania VMware vsphere na dostarczonych serwerach: - VMware ESXi, - VMware vcenter, - VMware Update Manager Wykonawca przeprowadzi konfigurację sieci LAN oraz SAN na dostarczonych urządzeniach dla potrzeb VMware w dwóch odrębnych wirtualnych sieciach LAN Wykonawca utworzy na każdym ESXi przełącznik sieciowy vswitch, którego zadaniem jest utworzenie wewnętrznego routingu pakietów pomiędzy maszynami wirtualnymi, połączenie ich z siecią zewnętrzną, ruch VMKernel, ruch działających wirtualnych, ruch związany z ewentualną migracją maszyn pomiędzy hostami vmotion oraz ruch typu iscsi Na przełączniku vswitch Wykonawca utworzy profil zabezpieczeń wyznaczający poziom bezpieczeństwa i odporności na ataki zewnętrzne związane z próbą zmiany adresu MAC maszyn wirtualnych Wykonawca przeprowadzi konfigurację przestrzeni dyskowej dla maszyn wirtualnych Wykonawca zainstaluje hosty VMware ESXi na dyskach wewnętrznych serwerów w konfiguracji RAID Wykonawca podłączy hosty VMware ESXi do dwóch odrębnych przełączników FC za pomocą niezależnych połączeń Wykonawca dla serwera ESXi udostępni dyski logiczne w postaci LUNów, na macierzy dyskowej, sformatowane jako partycje VMFS (ang. virtual machine file system), dedykowane do przechowywania plików maszyn wirtualnych Wykonawca dla serwerów ESXi skonfiguruje połączenie iscsi (softwerowy iscsi innicjator po stronie serwerów ESX) do pamięci typu NAS Wykonawca skonfiguruje interfejsy zdalnego zarządzania Wykonawca VMware vcenter Server zaimplementuje w oparciu o dedykowany 3- węzłowy klaster Wykonawca oprogramowanie VMware vcenter Server zainstaluje na maszynie wirtualnej, pracującej pod kontrolą Microsoft Windows Server 2008 SP2 x64 Standard Wykonawca VMware vcenter Server zainstaluje jako maszyna wirtualna tworzącą klaster HA/DRS Wykonawca zainstaluje lokalnie na maszynie vceneter bazę danych dla vcenter oraz Update Manager wykorzystując instalacje Microsoft SQL 2005 Express Wykonawca na serwerze vcenter zainstaluje dodatek VMware Update Manager oraz wtyczkę (ang. plug-in) do zarządzania z poziomu VMware vsphere Client Wykonawca skonfiguruje pobieranie aktualizacji w trybie co-tygodniowym w weekend, a instalacje w trybie manualnym przez dokonywanych przez administratora systemu. 7

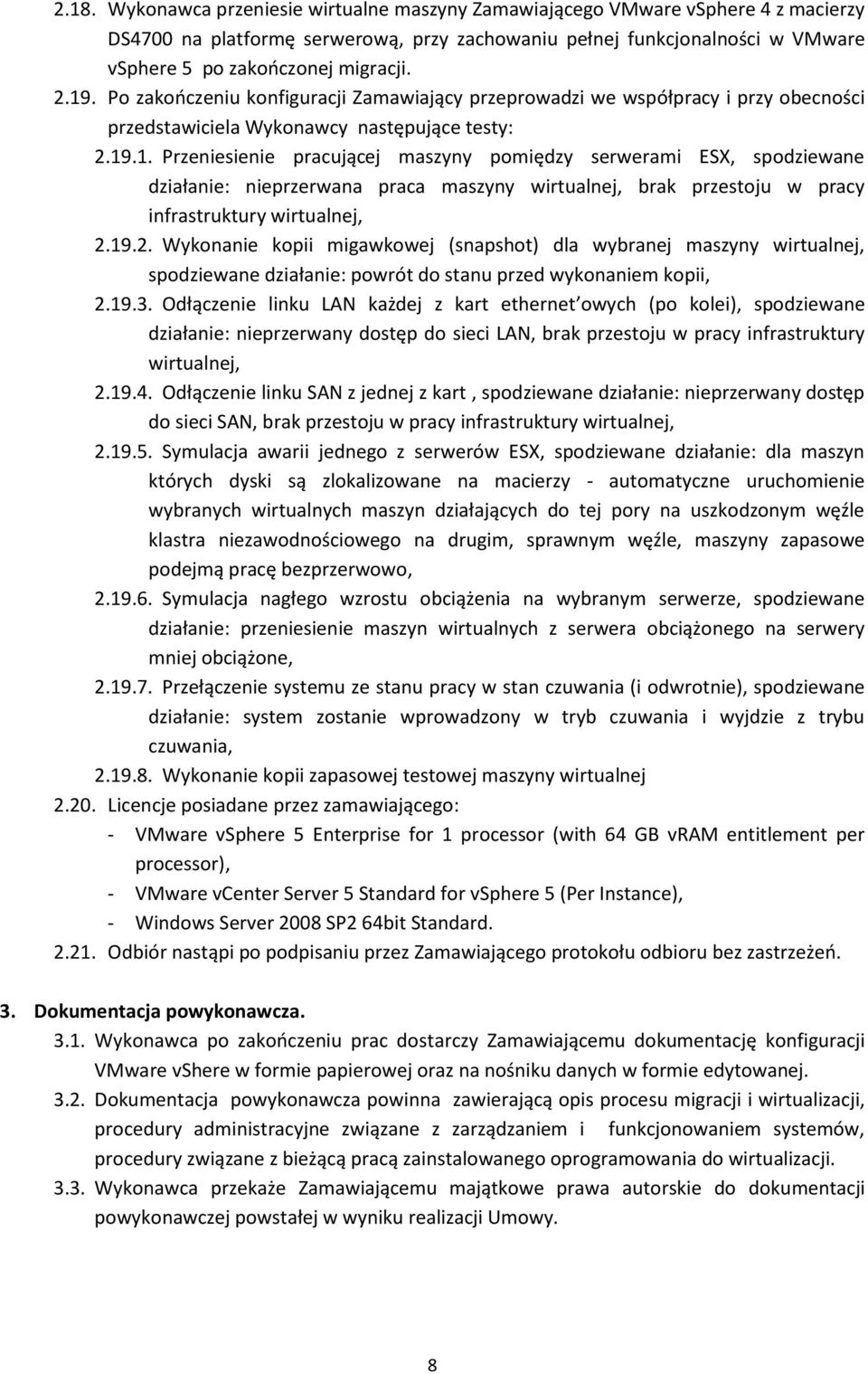

8 2.18. Wykonawca przeniesie wirtualne maszyny Zamawiającego VMware vsphere 4 z macierzy DS4700 na platformę serwerową, przy zachowaniu pełnej funkcjonalności w VMware vsphere 5 po zakończonej migracji Po zakończeniu konfiguracji Zamawiający przeprowadzi we współpracy i przy obecności przedstawiciela Wykonawcy następujące testy: Przeniesienie pracującej maszyny pomiędzy serwerami ESX, spodziewane działanie: nieprzerwana praca maszyny wirtualnej, brak przestoju w pracy infrastruktury wirtualnej, Wykonanie kopii migawkowej (snapshot) dla wybranej maszyny wirtualnej, spodziewane działanie: powrót do stanu przed wykonaniem kopii, Odłączenie linku LAN każdej z kart ethernet owych (po kolei), spodziewane działanie: nieprzerwany dostęp do sieci LAN, brak przestoju w pracy infrastruktury wirtualnej, Odłączenie linku SAN z jednej z kart, spodziewane działanie: nieprzerwany dostęp do sieci SAN, brak przestoju w pracy infrastruktury wirtualnej, Symulacja awarii jednego z serwerów ESX, spodziewane działanie: dla maszyn których dyski są zlokalizowane na macierzy - automatyczne uruchomienie wybranych wirtualnych maszyn działających do tej pory na uszkodzonym węźle klastra niezawodnościowego na drugim, sprawnym węźle, maszyny zapasowe podejmą pracę bezprzerwowo, Symulacja nagłego wzrostu obciążenia na wybranym serwerze, spodziewane działanie: przeniesienie maszyn wirtualnych z serwera obciążonego na serwery mniej obciążone, Przełączenie systemu ze stanu pracy w stan czuwania (i odwrotnie), spodziewane działanie: system zostanie wprowadzony w tryb czuwania i wyjdzie z trybu czuwania, Wykonanie kopii zapasowej testowej maszyny wirtualnej Licencje posiadane przez zamawiającego: - VMware vsphere 5 Enterprise for 1 processor (with 64 GB vram entitlement per processor), - VMware vcenter Server 5 Standard for vsphere 5 (Per Instance), - Windows Server 2008 SP2 64bit Standard Odbiór nastąpi po podpisaniu przez Zamawiającego protokołu odbioru bez zastrzeżeń. 3. Dokumentacja powykonawcza Wykonawca po zakończeniu prac dostarczy Zamawiającemu dokumentację konfiguracji VMware vshere w formie papierowej oraz na nośniku danych w formie edytowanej Dokumentacja powykonawcza powinna zawierającą opis procesu migracji i wirtualizacji, procedury administracyjne związane z zarządzaniem i funkcjonowaniem systemów, procedury związane z bieżącą pracą zainstalowanego oprogramowania do wirtualizacji Wykonawca przekaże Zamawiającemu majątkowe prawa autorskie do dokumentacji powykonawczej powstałej w wyniku realizacji Umowy. 8
