WHU-927. Szerokopasmowy Wzmacniacz Magistralny. Instrukcja Obsługi
|
|
- Amelia Marek
- 5 lat temu
- Przeglądów:
Transkrypt

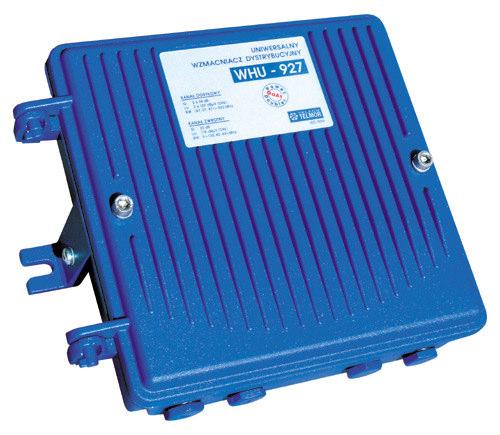

1 WHU-927 Szerokopasmowy Wzmacniacz Magistralny Instrukcja Obsługi
2 Spis Treci 1 Informacje ogólne Normy ochrony rodowiska Ogólne warunki uytkowania Charakterystyka produktu Cechy wzmacniacza Schemat blokowy Kanał dosyłowy Wzmacniacze kanału dosyłowego Regulacja sygnału wejciowego Regulacja midzystopniowa Wyjcia wzmacniacza Punkty pomiarowe Kanał Zwrotny Zasilanie Rozmieszczenie elementów regulacyjnych wewntrz wzmacniacza Uwagi eksploatacyjne Wyposaenie wzmacniacza, moduły wymienne Dane techniczne
3 1 Informacje ogólne Instrukcja zawiera informacje niezbdne do prawidłowego podłczenia uruchomienia i eksploatacji wzmacniacza magistralnego WHU 927. W przypadku pyta dotyczcych naszych produktów prosimy o kontakt z Gdaskimi Zakładami Teleelektronicznymi TELKOM TELMOR Sp. z o. o., lub z najbliszym przedstawicielem firmy. 1.1 Normy ochrony rodowiska Taki symbol na produkcie lub na jego opakowaniu oznacza, e produkt nie moe by traktowany jako odpad komunalny, lecz powinien by dostarczony do odpowiedniego punktu zbiórki sprztu elektrycznego i elektronicznego, w celu przerobu i odzysku odpadów. W krajach Unii Europejskiej i pozostałych krajach europejskich s odrbne systemy segregacji odpadów przeznaczone do utylizacji sprztu elektrycznego i elektronicznego. Przez takie pro ekologiczne zachowanie zapobiegaj Pastwo potencjalnym negatywnym wpływom na rodowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystpi w przypadku niewłaciwego procesu składowania tego produktu. Przez zagospodarowanie materiałów oszczdzamy równie surowce naturalne. Aby uzyska bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, prosz skontaktowa si z urzdem miasta lub gminy, lokalnym zakładem. 1.2 Ogólne warunki uytkowania Przed przystpieniem do instalacji, regulacji i uytkowania urzdzenia naley zapozna si z instrukcj obsługi. Ułatwi to prawidłow konfiguracj wzmacniacza i zapobiegnie ewentualnym uszkodzeniom. Firma GZT TELKOM-TELMOR dokłada wszelkich stara aby dostarczane do pastwa produkty były w pełni wartociowe. Jednak podczas transportu z przyczyn niezalenych od producenta urzdzenie moe ulec uszkodzeniu. W takim wypadku naley powiadomi producenta bd przedstawiciela handlowego i ustali sposób usunicia usterki. Wzmacniacz WHU-927 moe by przechowywany przez okres 18 miesicy od daty produkcji, bez pogorszenia parametrów. Standardowe warunki atmosferyczne dla przechowywania zgodne z norm IEC 68.1: temperatura o C, wilgotno 25 70%, cinienie hPa. 2 Charakterystyka produktu WHU-927 jest dwukierunkowym wzmacniaczem magistralnym przeznaczonym do pracy w nowoczesnych dwukierunkowych sieciach HFC. 2.1 Cechy wzmacniacza Wysoki poziom wyjciowym 2x127 dbuv, Wykonany w oparciu o układy hybrydowe, lub GaAs FET Power-Dubler, Niezalena moliwo regulacji parametrów toru dosyłowego dla obu wyj, Aktywny lub pasywny tor kanału zwrotnego z moliwoci regulacji parametrów sygnałowych, Opcjonalny filtr wycinajcy dolna czstotliwo pasma kanału zwrotnego do 17MHz (filtr ingresu), Wkładkowy korektor midzystopniowy toru dosyłowego, Zasilanie zdalne z przenoszeniem napicia zasilania na dowolne wyjcie, Zabezpieczenie przed przepiciami pochodzcymi z linii, Solidna odlewana metalowa obudowa. 3
4 2.2 Schemat blokowy Rys. 1. Schemat blokowy wzmacniacza WHU Kanał dosyłowy Wzmacniacz WHU-927 posiada dwa niezalene wyjcia. Wyposaony jest w dwa stopnie regulacji wzmocnienia oraz nachylenia charakterystyki sygnału (wejciowy i midzystopniowy).regulacja wejciowa, zawierajca odgałnik wejciowy, tłumik i korektor nachylenia sygnału. Układ regulacji midzystopniowej w postaci tłumika umoliwiajcego ograniczenie wzmocnienia wzmacniacza, odgałnika midzystopniowego do podziału sygnału pomidzy oba wyjcia, oraz oddzielne dla kadego z torów korektory umoliwiajce wprowadzenie prekorekcji. Stosowanie prekorekcji midzystopniowej pozwala na uzyskanie wyszego poziomu wyjciowego dla tych samych wyjciowych parametrów intermodulacyjnych. Natomiast zastosowanie tłumika midzystopniowego pozwala na ograniczenie poziomu wyjciowego bez pogarszania odstpu sygnału od szumu Wzmacniacze kanału dosyłowego Wzmacniacz kanału dosyłowego składa si ze stopnia wejciowego wykonanego w technologii GaAs Push Pull i dwóch stopni kocowych, po jednym dla kadego z torów wykonanych w technologii GaAs Power Doubler. Umoliwia to uzyskanie wysokich poziomów sygnału wyjciowego przy jednoczesnym zachowaniu wysokiego odstpu od produktów intermodulacyjnych oraz niskiego współczynnika szumów wzmacniacza. 4
5 2.3.2 Regulacja sygnału wejciowego Wzmacniacz dystrybucyjny WHU-927 jest wyposaony w moliwo podzielenia sygnału wejciowego. Za pomoc wkładek z rodziny SIO oraz TAU moemy podzieli poziom sygnału pomidzy wejcie wzmacniacza a wyjcie TAP. Odgałzienie sygnału zawsze podawane jest na wejcie wzmacniacza. Przy stosowaniu duych wartoci odgałnika wejciowego naley pamita i dla kanału zwrotnego tłumienie toru powiksza si o tłumienie odgałzienia. Jeeli nie korzystamy z funkcji rozgałnika wejciowego sygnał naley poda na wzmacniacz za pomoc zwory JMP. Sygnał dosyłowy moe by tłumiony w celu uzyskania poziomu potrzebnego do prawidłowego wysterowania pierwszego stopnia wzmacniacza. Nie zaleca si obniania poziomu wejciowego poniej 70 dbuv. Nastpnie w torze dosyłowym znajduje si układ kompensacji charakterystyki wejciowej. Regulacji poziomu oraz nachylenia charakterystyki przejciowej wzmacniacza dokonujemy za pomoc wkładek typu JXP Regulacja midzystopniowa Układ regulacji midzystopniowej wyposaony jest w tłumik realizowany za pomoc wkładki JXP. Nastpnie sygnał podawany jest na moduł rozgałnika (odgałnika) midzystopniowego, który pozwala na podział sygnału pomidzy dwa porty wyjciowe moduły z serii STI, TSI. Nastpnie w kadym z torów sygnałowych umieszczony jest korektor midzystopniowy wkładki EQI. Warto podkreli, e stosowanie prekorekcji midzystopniowej pozwala na uzyskanie wyszego poziomu wyjciowego dla fmax przy tych samych parametrach intermodulacyjnych. Odpowiedni dobór tłumika i rozgałnika (odgałnika) midzystopniowego pozwala na zmniejszenie poziomu wyjciowego bez pogarszania odstpu sygnału od szumu Wyjcia wzmacniacza Po przejciu przez układ regulacji midzystopniowej sygnał podawany jest na kocówki mocy, po jednej dla kadego toru, a nastpnie na wyjcia wzmacniacza Punkty pomiarowe We wzmacniaczu umieszczono nastpujce punkty pomiarowe: dwukierunkowy na wejciu kierunkowy na wyjciu 1 kierunkowy na wyjciu 2 kierunkowy przed wzmacniaczem kanału zwrotnego kierunkowy po wzmacniaczu kanału zwrotnego Poziom sygnału w punktach testowych jest o 20 db niszy od wartoci rzeczywistej 2.4 Kanał Zwrotny Do kanału zwrotnego podawany jest sygnał z obu wyj wzmacniacza (wej dla kanału zwrotnego). Kanał zwrotny jest odseparowany od kanału dosyłowego za pomoc wymiennych modułów filtrów DPF umieszczonych na wyjciu wzmacniacza kanału dosyłowego. Nastpnie kady z torów mona stłumi za pomoc wkładki tłumika stałego JXP. Po zsumowaniu sygnał podawany jest na wkładk filtra ingresu FPA-17 lub sygnał musi by zapity zwor sygnałow JMP. Dalej za pomoc wkładek EQA i EQP dokonujemy wyboru pomidzy aktywnym lub pasywnym kanałem zwrotnym. Ustawienie poziomu sygnału i nachylenia charakterystyki toru zwrotnego moliwe jest za pomoc wkładek JXP umieszczonych w torze kanału zwrotnego. Po regulacji sygnał doprowadzony jest do wymiennego filtra DPF, który sumuje sygnał kanału zwrotnego z sygnałem w pamie dosyłowym. Nastpnie sygnał kanału zwrotnego przesyłany jest do kolejnego wzmacniacza w kaskadzie poprzez port WEJCIE. 5
6 2.5 Zasilanie Wzmacniacz WHU-927 mona zasila zdalnie poprzez dowolne złcze RF, lub lokalnie poprzez wbudowany inserter napicia zasilania. Urzdzenie moe by zasilane napiciem przemiennym trapezowym lub sinusoidalnym z zakresu 28 65V AC - 50/60Hz. Kady z portów zabezpieczony jest bezpiecznikiem o wartoci 10A. Za pomoc bezpieczników mona przenie napicie zasilania na dowolne ze złcz RF wzmacniacza i w ten sposób zasili kolejne wzmacniacze w kaskadzie. Naley pamita, e wzmacniacz nie moe przenosi prdu zasilajcego powyej 7A. 2.6 Rozmieszczenie elementów regulacyjnych wewntrz wzmacniacza 1. Odgałnik wejciowy / rozgałnik wejciowy / zwora 2. Wejciowy dwukierunkowy punkt pomiarowy 3. Wejciowy filtr oddzielajcy pasma dosyłowe i zwrotne 4. Tłumik wejciowy 5. Korektor wejciowy 6. Tłumik midzystopniowy 7. Odgałnik midzystopniowy / rozgałnik midzystopniowy 8. Korektor midzystopniowy 9. Wyjciowy filtr oddzielajcy pasma dosyłowe i zwrotne 10. Wyjciowy kierunkowy punkt pomiarowy Rys. 2. Rozmieszczenie elementów wewntrz wzmacniacza kanał dosyłowy. 6
7 11. Wyjciowy dwukierunkowy punkt pomiarowy 12. Wyjciowy filtr oddzielajcy pasma dosyłowe i zwrotne 13. Tłumik kanału zwrotnego 14. Korektor kanału zwrotnego 15. Korektor kanału zwrotnego aktywny / pasywny 16. Filtr dolnozaporowy kanału zwrotnego 17. Wejciowy tłumik kanału zwrotnego 18. Wejciowy filtr oddzielajcy pasma dosyłowe i zwrotne 19. Punkt testowy do wprowadzenia sygnałów testowych kanału zwrotnego 20. Punkt testowy do wprowadzenia sygnałów testowych kanału zwrotnego 21. Punkt testowy kanału zwrotnego Rys. 3. Rozmieszczenie elementów wewntrz wzmacniacza kanał zwrotny. 3 Uwagi eksploatacyjne W celu uzyskania stosownej wentylacji nie naley umieszcza innych przedmiotów w odległoci mniejszej ni 5cm od urzdzenia. Nie naley przykrywa urzdzenia takimi przedmiotami jak gazety, szmaty, itp. Nie zaleca si umieszczania w pobliu urzdzenia ródeł otwartego płomienia. Urzdzenie naley uytkowa w klimacie umiarkowanym (dla zapewnienia maksymalnego czasu pracy urzdze zaleca si eksploatacj w pomieszczeniach o temperaturze wewntrznej nie przekraczajcej 50 C, w miejscach nie naraonych na działanie wilgoci i zapylenie oraz silnych pól elektromagnetycznych). Urzdzenie nie powinno by naraone na krople i bryzgi wody. Na urzdzeniu nie naley umieszcza przedmiotów napełnionych ciecz. 7
8 4 Wyposaenie wzmacniacza, moduły wymienne Wzmacniacz WHU 927 w standardowo wyposaony jest w cztery bezpieczniki słuce do konfiguracji zasilania. Pozostałe moduły naley zamówi oddzielnie w zalenoci od potrzeb. Moduły wymienne stosowane we wzmacniaczu WHU 927: Moduł zwory sygnałowej JMP Zakres czstotliwoci Tłumienie JMP MHz 0 db Moduł korektora midzystopniowego EQI Tłumienie Tłumienie dla 110 MHz dla 862 MHz EQI-3 3 db < 0,5 db EQI-6 6 db < 0,5 db EQI-9 9 db < 0,5 db EQI db < 0,5 db Moduł korektora pasywnego kanału zwrotnego EQP Pasmo pracy EQP MHz EQP MHz EQP MHz EQP MHz Moduł rozgałnika wejciowego/wyjciowego SIO 3,5 Tłumienie Tłumienie Input/Output 1 Input/Output 2 SIO 3,5 3,7 db 3,7 db Moduł odgałnika midzystopniowego TSI Tłumienie Tor 1 Tłumienie Tor 2 TSI 2/6 6 db 2 db TSI 1/9 9 db 1 db TSI 1/12 12 db 1 db TSI 1/14 14 db 1 db Moduł rozgałnika midzystopniowego STI 3,5 Tłumienie Tor 1 Tłumienie Tor 2 STI 3,5 3,7 db 3,7 db Moduł tłumika stałego JXP Zakres czstotliwoci Tłumienie JXP-xx MHz 0 20dB,co 1 db Moduł filtra dzielcego pasmo na dosyłowe i zwrotne DPF Pasmo kanału Pasmo kanału zwrotnego dosyłowego DPF MHz MHz DPF MHz MHz DPF MHz MHz DPF MHz MHz Moduł korektora aktywnego kanału zwrotnego EQA Pasmo pracy EQA MHz EQA MHz EQA MHz EQA MHz Moduł filtra dolnozaporowego kanału zwrotnego FPA Pasmo Pasmo zaporowe przenoszenia FPA MHz >17 MHz Moduł odgałnika wejciowego/wyjciowego TAU Tłumienie Tłumienie Input/Output 1 Tap/Output2 TAU 1,5/8 8 db 1,5 db TAU 1/10 10 db 1 db TAU 1/12 12 db 1 db TAU 1/15 15 db 1 db TAU 1/18 18 db 1 db 8
9 5 Dane techniczne KANAŁ DOSYŁOWY Zakres czstotliwoci pracy (w zalenoci od modułu DPF) MHz WHU Wzmocnienie (dla rozgałnika midzystopniowego STI-3,5) db 2 x 38 Nierównomierno charakterystyki wzmocnienia db ± 0,75 Maksymalny poziom wyjciowy DIN 45004B dbuv 2 x 127 Maksymalny poziom wyjciowy (CENELEC 42) korekcja midzystopniowa 9 db - CTB 60dBc - CSO 60dBc dbuv dbuv 2 x x 114 Wejciowy tłumik db moduł JXP 0 20 Wejciowy korektor db moduł JXP 0 20 Tłumik midzystopniowy (wspólny dla obu torów) db moduł JXP 0 10 Korektor midzystopniowy db moduły JMP, EQI-3, -6, -9, -12 Wyjcia pomiarowe wejcie / 2 x wyjcie db -20 Współczynnik szumów db < 8,0 Dopasowanie dla wszystkich wej / wyj: - w zakresie czstotliwoci 5 40MHz - w zakresie czstotliwoci MHz KANAŁ ZWROTNY db db 20 40MHz 1,5 / oct Zakres czstotliwoci pracy 5 42 MHz (w zalenoci od modułu DPF) Wzmocnienie db -6 lub 20 Nierównomierno charakterystyki wzmocnienia db ± 1 Maksymalny poziom wyjciowy DIN 45004B dbuv 118 Wejciowy tłumik db moduł JXP 0 20 Wyjciowy tłumik db moduł JXP 0 20 Wyjciowy korektor db moduł JXP 0 10 Punkty pomiarowe przed wzmacniaczem / po wzmacniaczu db -20 aktywny moduł EQA / pasywny moduł EQP (moduł na odpowiednie pasmo) Współczynnik szumów db < 6 INNE Napicie zasilania (sinus lub trapez) V AC / Hz / Pobór mocy W < 32,0 Pobór prdu dla napicia zasilania 28V AC / 65V AC A 1,55 / 0,65 Prd obcienia wyj (maksymalny) A 7 złcza wejciowego / 5/8 złcz wyjciowych / 5/8 Klasa ochrony / IP64 Temperaturowy zakres pracy C Waga kg 3,3 Wymiary (S x W x G) mm 255 x 202 x 95 9
GZT TELKOM-TELMOR SP. Z O.O,
