1 Układ czujnika zblieniowego typ MDS30 / MDT30 Zastosowanie Bezdotykowy układ pomiarowy czujnik MDS30- przetwornik MDT30 jest urzdzeniem przetwarzajcym wielko szczeliny na napicie wyjciowe, mierzcym odległo pomidzy kocówk główki czujnika a obserwowanym celem zarówno w trybie statycznym jak i dynamicznym. Ogólne zastosowanie układu to dokładny, bezdotykowy pomiar odległoci. Jednak jego najczstsze zastosowanie to pomiary wydłue wzgldnych i przesuwu osiowego wałów turbin parowych, turbin wodnych i innych maszyn wirujcych.. Opis techniczny Jeden układ pomiarowy składa si z czujnika MDS30 i przetwornika MDT30. Przetwornik, bdcy oscylatorem czstotliwoci radiowej, generuje sygnał o czstotliwoci radiowej, który poprzez czujnik zostaje wypromieniowany w stron obserwowanej powierzchni metalowej. Przetwornik w sygnale powrotnym okrela wielko strat na prdy wirowe wygenerowane w obserwowanej powierzchni oraz przetwarza ten sygnał w celu uzyskania liniowej zalenoci napiciowej na wyjciu. Główka czujnika wykonana jest z wysokiej klasy tworzywa sztucznego, odpornego na olej, wod oraz wiele rónych płynów chemicznych. Obudowa czujnika wykonana jest ze stali kwasoodpornej 0H18N9 (odpowiednik stali 304 wg AISI). Koncentryczny przewód czujnika posiada izolacj PTFE. Czujnik z przetwornikiem połaczony jest kablem o nominalnej długoci 5m lub 9m. Długo ta odpowiada długoci integralnego kabla czujnika lub zestawiona jest z integralnego kabla czujnika oraz kabla przedłuajacego. Moliwe kombinacje obu odcinków kablowych opisane s dalej w sposobie zamawiania czujników. Nominalna długo kabla 5m lub 9m stanowi wyrónik wykonania przetwornika, co take opisano dalej w sposobie jego zamawiania. Przetwornik zasilany jest napiciem stałym 24V (w zastosowaniu typowym ze wzmacniacza pomiarowego). Wyjcie przetwornika to napicie o biegunowoci ujemnej proporcjonalne do odległoci pomidzy powierzchni czołow czujnika a obserwowan powierzchni. Stopie ochrony dla elementów elektroniki wynosi IP65. Układ elektroniczny przetwornika umieszczony jest w obudowie ze stopu aluminium w kolorze szarym RAL 7032 oraz uszczelniony zalew z ywicy silikonowej i epoksydowej. Przetwornik jest mocowany do podłoa dwoma wkrtami M4x16. Przetwornik zasilany jest napiciem stałym -24V (w zastosowaniu typowym ze wzmacniacza pomiarowego). Wyjcie przetwornika to napicie o biegunowoci ujemnej proporcjonalne do odległoci pomidzy powierzchni czołow czujnika a obserwowan powierzchni. Stopie ochrony dla elementów elektroniki wynosi IP65. Układ czujnik - przetwornik jest fabrycznie kalibrowany na nominalny zakres pomiarowy 12 lub 16mm z błdem liniowoci nie przekraczajcym odpowiednio ±1% lub ±1,5% zakresu przy C. Jednak i przetworniki s wzajemnie zamienialne dla tej samej długoci przewodu czujnika. Bez indywidualnej kalibracji błd liniowoci układu moe wzrosn do ±4%. Do wykonania trasy kablowej pomidzy przetwornikiem a wzmacniaczem pomiarowym wymagany jest kabel typu skrtka trzech ył w ekranie. Przetwornik moe by oddalony od wzmacniacza pomiarowego na odległo do 300 m bez pogorszenia charakterystyk. Dane techniczne METROLOGICZNE Nominalny zakres pomiarowy: Zakres 1:12mm(szczelina robocza 1-13mm) Zakres 2:16mm(szczelina robocza 1-17mm) Nominalny zakres napicia wyjciowego: -4V -20V Czuło: -1,33 V/mm dla zakresu 12mm -1,00 V/mm dla zakresu 16mm Pasmo przenoszenia: 0 1KHz Maksymalny błd pomiarowy odniesiony do zakresu przy +22 o C: ±1% dla zakresu 12mm ±1,5% dla zakresu 16mm tel./fax: , , info@technicad.gliwice.pl, 1

2 Maksymalny błd pomiarowy odniesiony do zakresu z uwzgldnieniem błdu wzajemnej zamienialnoci (czujnika, kabla przedłuajcego, przetwornika) oraz w zakresie temperatury otoczenia od 0 o C do +50 o C: ±5% Maksymalny błd temperaturowy odniesiony do zakresu: Czujnik: +1%, -3% Przetwornik: ±1% Minimalny rozmiar obiektu mierzonego (rednica): 65mm dla zakresu12mm i 75mm dla zakresu 16mm ELEKTRYCZNE Zasilanie: 24V ± 1,5V Pobór prdu: < 15mA Obcienie wyjcia minimum: 10KΩ RODOWISKOWE Temperatura otoczenia: Czujnik: o C Przetwornik: o C Wilgotno wzgldna: Czujnik: do 95%, bez kondensacji Przetwornik: do 95%, bez kondensacji MECHANICZNE Masa (typowo): Czujnik z kablem 1m, bez pancerza: 210g Kabel: 32g/m Pancerz: 50g/m Przetwornik: 600g Czujnik w wykonaniu z kablem zakoczonym złczem miniaturowym (opis w sposobie zamawiania) wyposaony jest standardowo w jedn cz osłony gumowej tego złcza. Druga cz osłony gumowej stanowi wyposaenie standardowe kabla przedłuajcego. Osłona złcza wykonana jest z wysokiej jakoci kauczuku odpornego na wysok temperatur, oleje oraz wiele substancji rcych. Osłona gumowa jest elementem uszczelniajcymi i izolujcym galwanicznie złcze. Poniewa obie czci osłony gumowej łcz si ze sob przy zamkniciu metod zamka kołnierz-rowek i s ciasno dopasowane do gabarytu złcza, osłona stanowi dodatkowe zabezpieczenie przed niepodanym poluzowaniem si obu czci złcza. 12,5 85 Rys.1 Osłona gumowa złcza na kablu czujnika tel./fax: , , info@technicad.gliwice.pl, 2

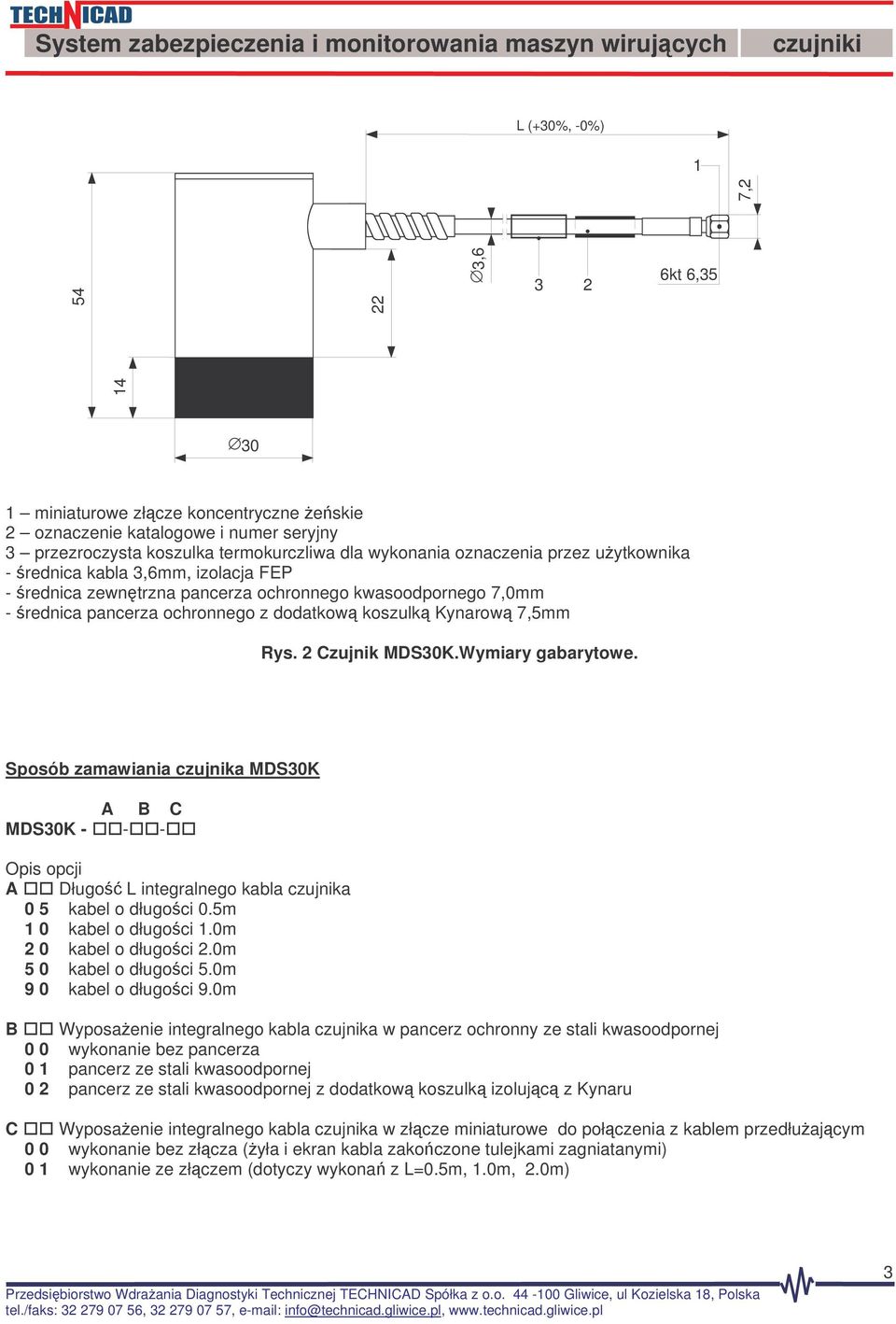

3 L (+30%, -0%) 1 7, , kt 6, miniaturowe złcze koncentryczne eskie 2 oznaczenie katalogowe i numer seryjny 3 przezroczysta koszulka termokurczliwa dla wykonania oznaczenia przez uytkownika - rednica kabla 3,6mm, izolacja FEP - rednica zewntrzna pancerza ochronnego kwasoodpornego 7,0mm - rednica pancerza ochronnego z dodatkow koszulk Kynarow 7,5mm Rys. 2 Czujnik MDS30K.Wymiary gabarytowe. Sposób zamawiania czujnika MDS30K A B C MDS30K - -- A Długo L integralnego kabla czujnika 0 5 kabel o długoci 0.5m 1 0 kabel o długoci 1.0m 2 0 kabel o długoci 2.0m 5 0 kabel o długoci 5.0m 9 0 kabel o długoci 9.0m B Wyposaenie integralnego kabla czujnika w pancerz ochronny ze stali kwasoodpornej 0 0 wykonanie bez pancerza 0 1 pancerz ze stali kwasoodpornej 0 2 pancerz ze stali kwasoodpornej z dodatkow koszulk izolujc z Kynaru C Wyposaenie integralnego kabla czujnika w złcze miniaturowe do połczenia z kablem przedłuajcym 0 0 wykonanie bez złcza (yła i ekran kabla zakoczone tulejkami zagniatanymi) 0 1 wykonanie ze złczem (dotyczy wykona z L=0.5m, 1.0m, 2.0m) 3

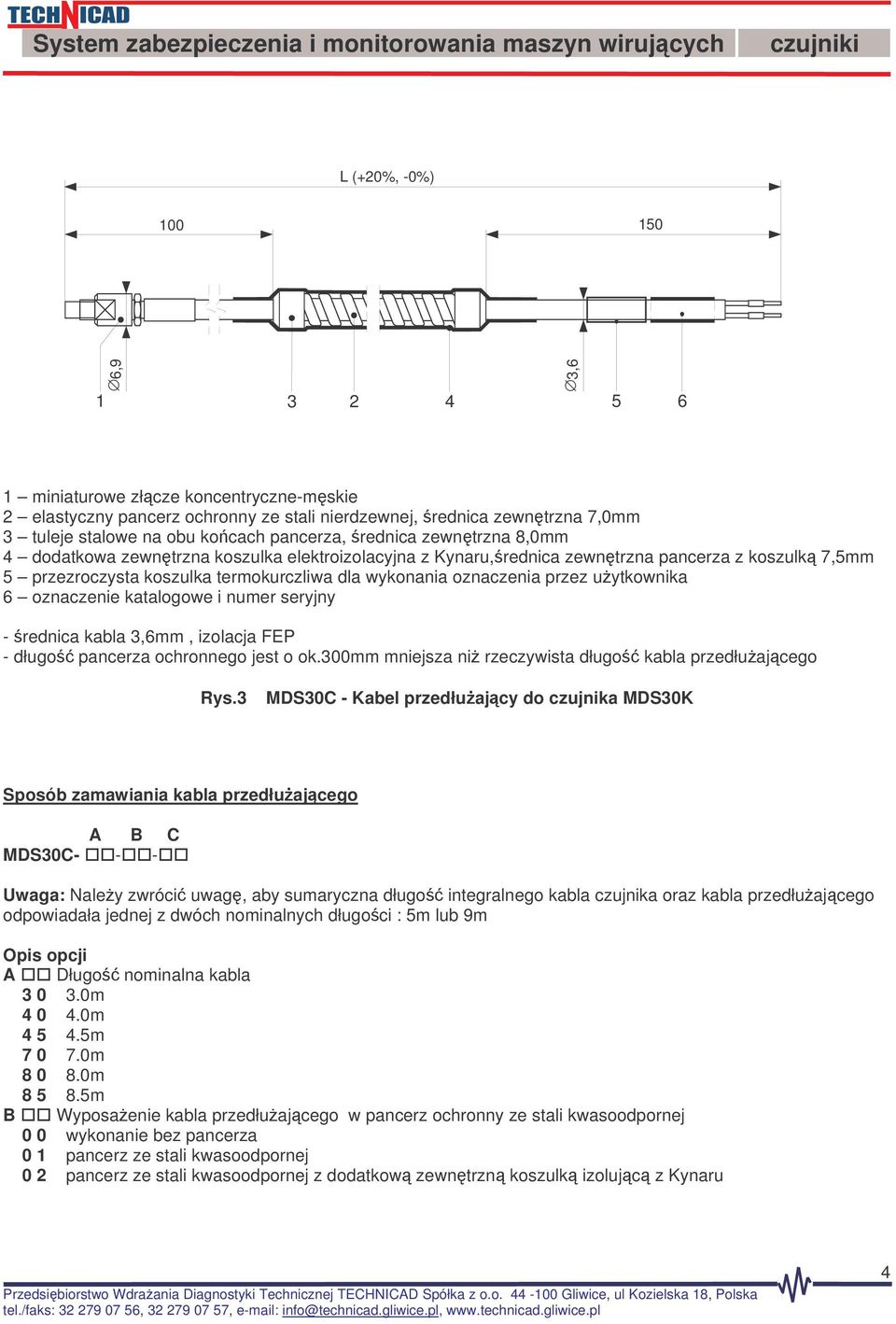

4 L (+20%, -0%) , ,6 1 miniaturowe złcze koncentryczne-mskie 2 elastyczny pancerz ochronny ze stali nierdzewnej, rednica zewntrzna 7,0mm 3 tuleje stalowe na obu kocach pancerza, rednica zewntrzna 8,0mm 4 dodatkowa zewntrzna koszulka elektroizolacyjna z Kynaru,rednica zewntrzna pancerza z koszulk 7,5mm 5 przezroczysta koszulka termokurczliwa dla wykonania oznaczenia przez uytkownika 6 oznaczenie katalogowe i numer seryjny - rednica kabla 3,6mm, izolacja FEP - długo pancerza ochronnego jest o ok.300mm mniejsza ni rzeczywista długo kabla przedłuajcego Rys.3 MDS30C - Kabel przedłuajcy do czujnika MDS30K Sposób zamawiania kabla przedłuajcego A B C MDS30C- -- Uwaga: Naley zwróci uwag, aby sumaryczna długo integralnego kabla czujnika oraz kabla przedłuajcego odpowiadała jednej z dwóch nominalnych długoci : 5m lub 9m A Długo nominalna kabla m m m m m m B Wyposaenie kabla przedłuajcego w pancerz ochronny ze stali kwasoodpornej 0 0 wykonanie bez pancerza 0 1 pancerz ze stali kwasoodpornej 0 2 pancerz ze stali kwasoodpornej z dodatkow zewntrzn koszulk izolujc z Kynaru 4

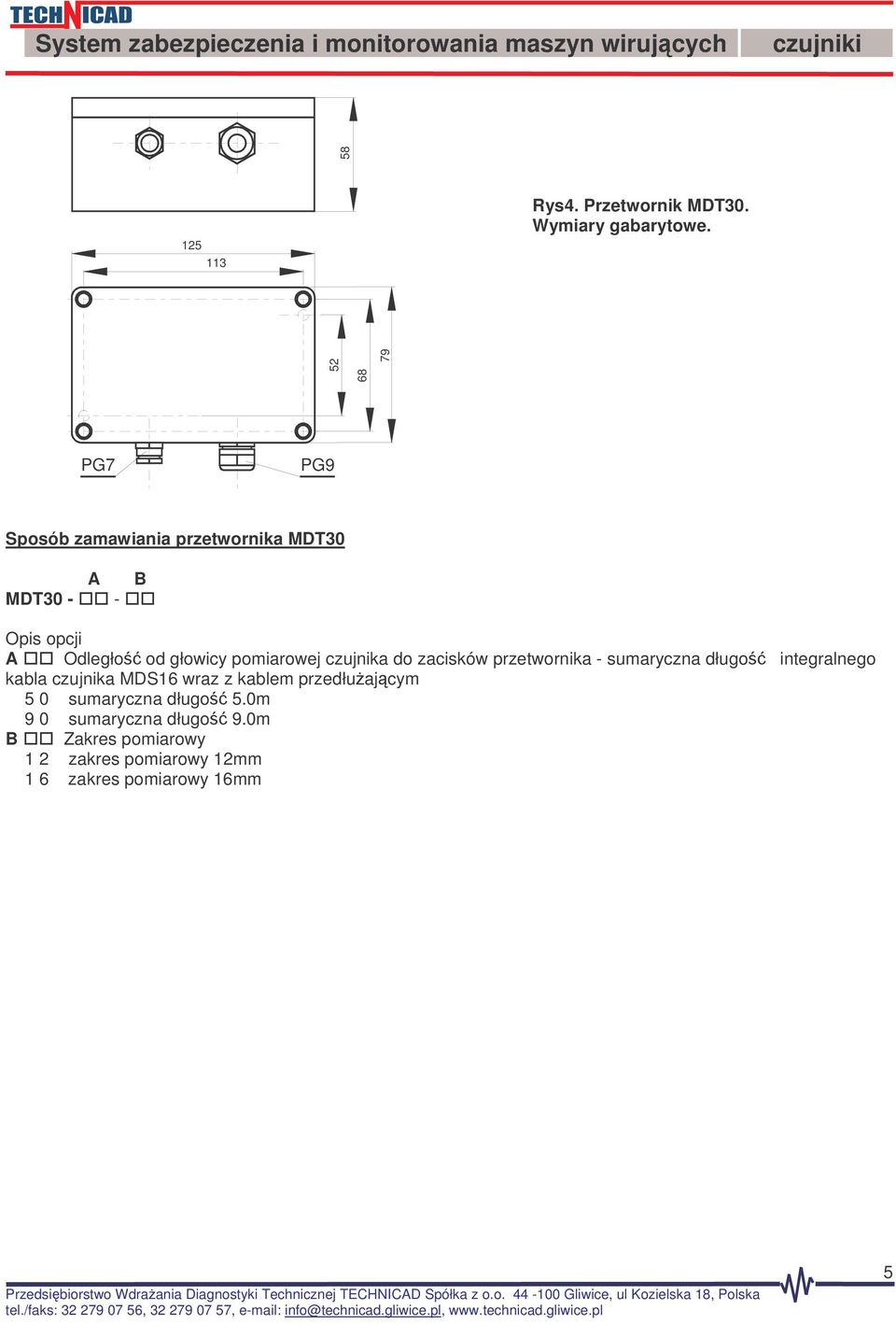

5 79 System zabezpieczenia i monitorowania maszyn wirujcych Rys4. Przetwornik MDT30. Wymiary gabarytowe. PG7 PG9 Sposób zamawiania przetwornika MDT30 A B MDT A Odległo od głowicy pomiarowej czujnika do zacisków przetwornika - sumaryczna długo integralnego kabla czujnika MDS16 wraz z kablem przedłuajcym 5 0 sumaryczna długo 5.0m 9 0 sumaryczna długo 9.0m B Zakres pomiarowy 1 2 zakres pomiarowy 12mm 1 6 zakres pomiarowy 16mm 5
