System zabezpieczenia i monitorowania maszyn wirujcych

Wielkość: px
Rozpocząć pokaz od strony:

Download "System zabezpieczenia i monitorowania maszyn wirujcych"

Transkrypt

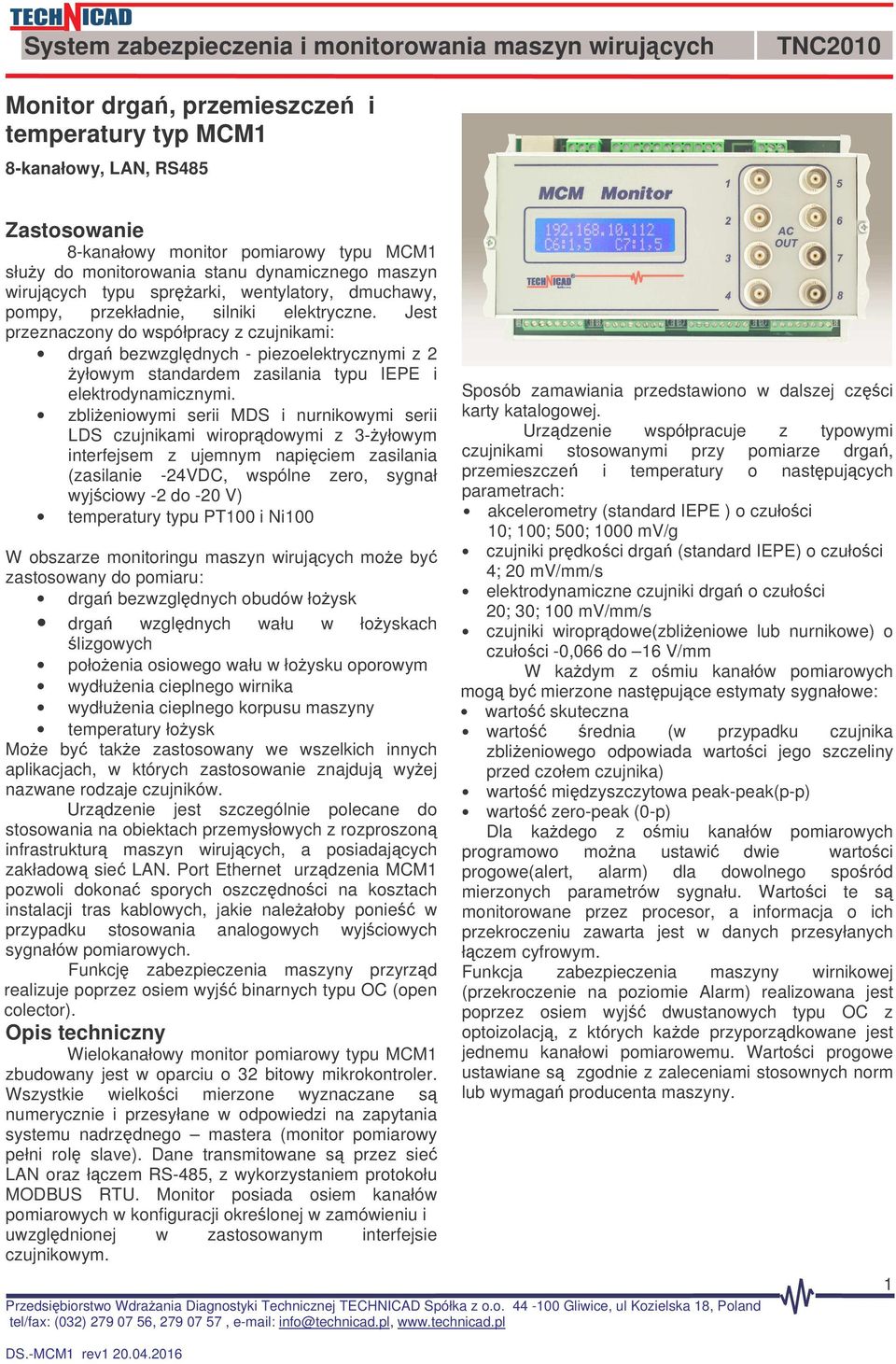

1 TNC20 Monitor, przemieszcze i temperatury typ MCM1 8-kanałowy, LAN, RS485 Zastosowanie 8-kanałowy monitor pomiarowy typu MCM1 słuy do monitorowania stanu dynamicznego maszyn wirujcych typu sprarki, wentylatory, dmuchawy, pompy, przekładnie, silniki elektryczne. Jest przeznaczony do współpracy z czujnikami: - piezoelektrycznymi z 2 yłowym standardem zasilania typu IEPE i elektrodynamicznymi. zblieniowymi serii MDS i nurnikowymi serii LDS czujnikami wiroprdowymi z 3-yłowym interfejsem z ujemnym napiciem zasilania (zasilanie -24VDC, wspólne zero, sygnał wyjciowy -2 do -20 V) temperatury typu PT1 i Ni1 W obszarze monitoringu maszyn wirujcych moe by zastosowany do pomiaru: obudów łoysk wzgldnych wału w łoyskach lizgowych połoenia osiowego wału w łoysku oporowym wydłuenia cieplnego wirnika wydłuenia cieplnego korpusu maszyny temperatury łoysk Moe by take zastosowany we wszelkich innych aplikacjach, w których zastosowanie znajduj wyej nazwane rodzaje czujników. Urzdzenie jest szczególnie polecane do stosowania na obiektach przemysłowych z rozproszon infrastruktur maszyn wirujcych, a posiadajcych zakładow sie LAN. Port Ethernet urzdzenia MCM1 pozwoli dokona sporych oszczdnoci na kosztach instalacji tras kablowych, jakie naleałoby ponie w przypadku stosowania analogowych wyjciowych sygnałów pomiarowych. Funkcj zabezpieczenia maszyny przyrzd realizuje poprzez osiem wyj binarnych typu OC (open colector). techniczny Wielokanałowy monitor pomiarowy typu MCM1 zbudowany jest w oparciu o 32 bitowy mikrokontroler. Wszystkie wielkoci mierzone wyznaczane s numerycznie i przesyłane w odpowiedzi na zapytania systemu nadrzdnego mastera (monitor pomiarowy pełni rol slave). Dane transmitowane s przez sie LAN oraz łczem RS-485, z wykorzystaniem protokołu MODBUS RTU. Monitor posiada osiem kanałów pomiarowych w konfiguracji okrelonej w zamówieniu i uwzgldnionej w zastosowanym interfejsie czujnikowym. tel/fax: (2) , , info@technicad.pl, DS.-MCM1 rev Sposób zamawiania przedstawiono w dalszej czci karty katalogowej. Urzdzenie współpracuje z typowymi czujnikami stosowanymi przy pomiarze, przemieszcze i temperatury o nastpujcych parametrach: akcelerometry (standard IEPE ) o czułoci ; 1; 5; mv/g czujniki prdkoci (standard IEPE) o czułoci 4; 20 mv/mm/s elektrodynamiczne czujniki o czułoci 20; 30; 1 mv/mm/s czujniki wiroprdowe(zblieniowe lub nurnikowe) o czułoci -0,6 do 16 V/mm W kadym z omiu kanałów pomiarowych mog by mierzone nastpujce estymaty sygnałowe: warto skuteczna warto rednia (w przypadku czujnika zblieniowego odpowiada wartoci jego szczeliny przed czołem czujnika) warto midzyszczytowa peak-peak(p-p) warto zero-peak (0-p) Dla kadego z omiu kanałów pomiarowych programowo mona ustawi dwie wartoci progowe(alert, alarm) dla dowolnego sporód mierzonych parametrów sygnału. Wartoci te s monitorowane przez procesor, a informacja o ich przekroczeniu zawarta jest w danych przesyłanych łczem cyfrowym. Funkcja zabezpieczenia maszyny wirnikowej (przekroczenie na poziomie Alarm) realizowana jest poprzez osiem wyj dwustanowych typu OC z optoizolacj, z których kade przyporzdkowane jest jednemu kanałowi pomiarowemu. Wartoci progowe ustawiane s zgodnie z zaleceniami stosownych norm lub wymaga producenta maszyny. 1

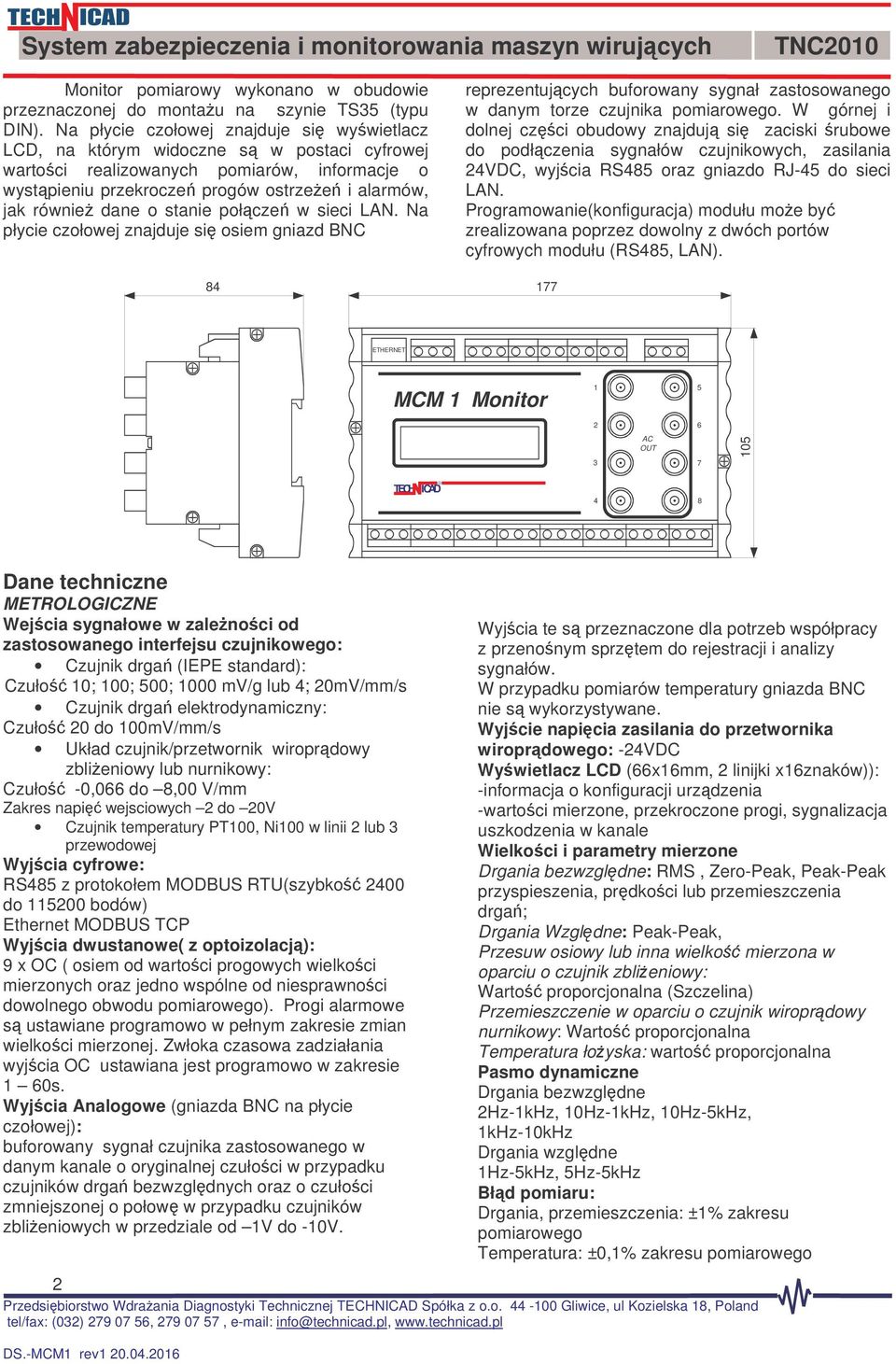

2 TNC20 Monitor pomiarowy wykonano w obudowie przeznaczonej do montau na szynie TS35 (typu DIN). Na płycie czołowej znajduje si wywietlacz LCD, na którym widoczne s w postaci cyfrowej wartoci realizowanych pomiarów, informacje o wystpieniu przekrocze progów ostrzee i alarmów, jak równie dane o stanie połcze w sieci LAN. Na płycie czołowej znajduje si osiem gniazd BNC reprezentujcych buforowany sygnał zastosowanego w danym torze czujnika pomiarowego. W górnej i dolnej czci obudowy znajduj si zaciski rubowe do podłczenia sygnałów czujnikowych, zasilania 24VDC, wyjcia RS485 oraz gniazdo RJ-45 do sieci LAN. Programowanie(konfiguracja) modułu moe by zrealizowana poprzez dowolny z dwóch portów cyfrowych modułu (RS485, LAN) ETHERNET MCM 1 Monitor AC OUT 7 1 R TECH ICAD 4 8 Dane techniczne METROLOGICZNE Wejcia sygnałowe w zalenoci od zastosowanego interfejsu czujnikowego: Czujnik (IEPE standard): Czuło ; 1; 5; mv/g lub 4; 20mV/mm/s Czujnik elektrodynamiczny: Czuło 20 do 1mV/mm/s Układ czujnik/przetwornik wiroprdowy zblieniowy lub nurnikowy: Czuło -0,6 do 8, V/mm Zakres napi wejsciowych 2 do 20V Czujnik temperatury PT1, Ni1 w linii 2 lub 3 przewodowej Wyjcia cyfrowe: RS485 z protokołem MODBUS RTU(szybko 24 do 1152 bodów) Ethernet MODBUS TCP Wyjcia dwustanowe( z optoizolacj): 9 x OC ( osiem od wartoci progowych wielkoci mierzonych oraz jedno wspólne od niesprawnoci dowolnego obwodu pomiarowego). Progi alarmowe s ustawiane programowo w pełnym zakresie zmian wielkoci mierzonej. Zwłoka czasowa zadziałania wyjcia OC ustawiana jest programowo w zakresie 1 60s. Wyjcia Analogowe (gniazda BNC na płycie czołowej): buforowany sygnał czujnika zastosowanego w danym kanale o oryginalnej czułoci w przypadku czujników oraz o czułoci zmniejszonej o połow w przypadku czujników zblieniowych w przedziale od 1V do -V. 2 tel/fax: (2) , , info@technicad.pl, DS.-MCM1 rev Wyjcia te s przeznaczone dla potrzeb współpracy z przenonym sprztem do rejestracji i analizy sygnałów. W przypadku pomiarów temperatury gniazda BNC nie s wykorzystywane. Wyjcie napicia zasilania do przetwornika wiroprdowego: -24VDC Wywietlacz LCD (66x16mm, 2 linijki x16znaków)): -informacja o konfiguracji urzdzenia -wartoci mierzone, przekroczone progi, sygnalizacja uszkodzenia w kanale Wielkoci i parametry mierzone Drgania bezwzgldne: RMS, Zero-Peak, Peak-Peak przyspieszenia, prdkoci lub przemieszczenia ; Drgania Wzgldne: Peak-Peak, Przesuw osiowy lub inna wielko mierzona w oparciu o czujnik zblieniowy: Warto proporcjonalna (Szczelina) Przemieszczenie w oparciu o czujnik wiroprdowy nurnikowy: Warto proporcjonalna Temperatura łoyska: warto proporcjonalna Pasmo dynamiczne Drgania bezwzgldne 2Hz-1kHz, Hz-1kHz, Hz-5kHz, 1kHz-kHz Drgania wzgldne 1Hz-5kHz, 5Hz-5kHz Błd pomiaru: Drgania, przemieszczenia: ±1% zakresu pomiarowego Temperatura: ±0,1% zakresu pomiarowego

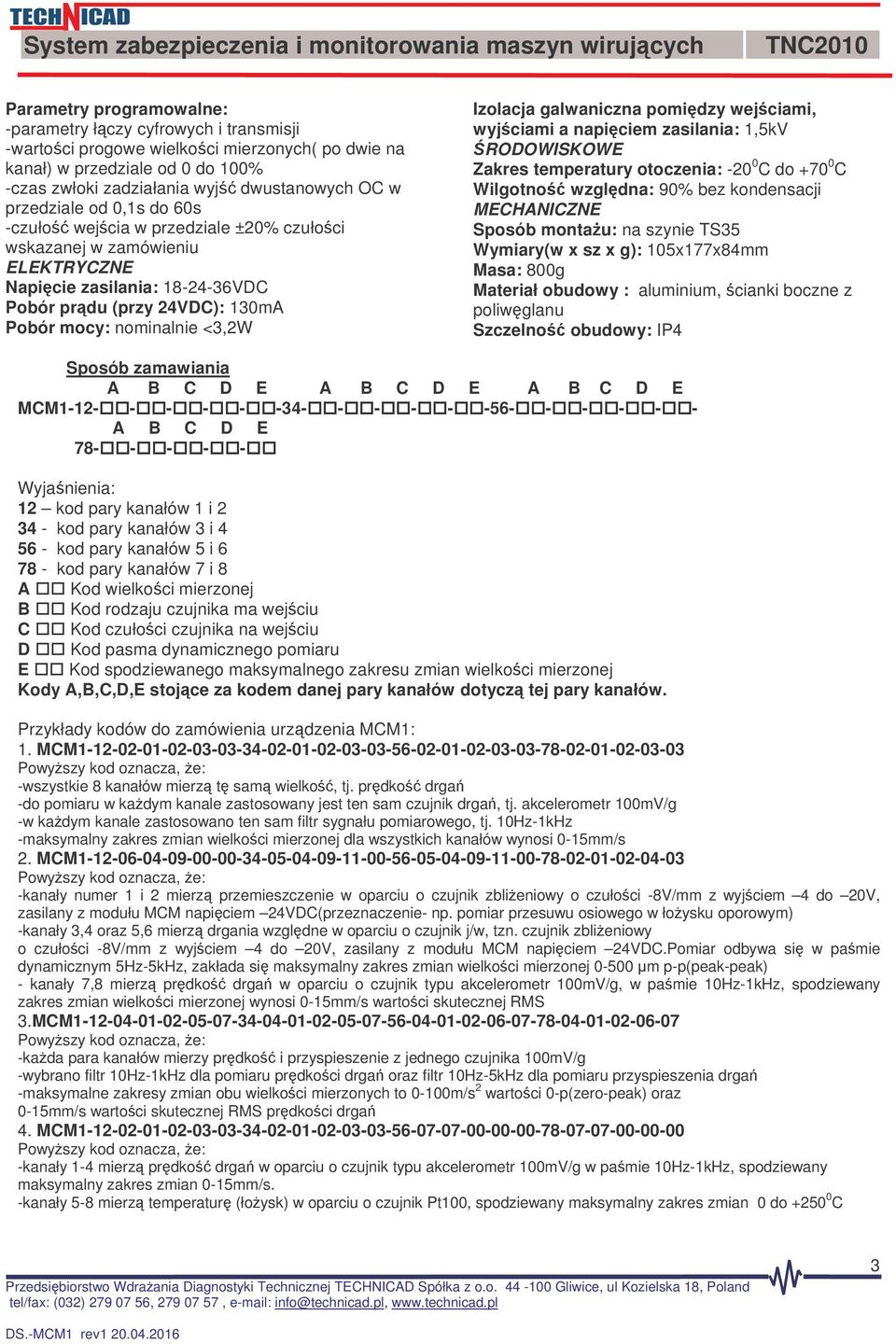

3 TNC20 Parametry programowalne: -parametry łczy cyfrowych i transmisji -wartoci progowe wielkoci mierzonych( po dwie na kanał) w przedziale od 0 do 1% -czas zwłoki zadziałania wyj dwustanowych OC w przedziale od 0,1s do 60s -czuło wejcia w przedziale ±20% czułoci wskazanej w zamówieniu ELEKTRYCZNE Napicie zasilania: VDC Pobór prdu (przy 24VDC): 130mA Pobór mocy: nominalnie <3,2W Izolacja galwaniczna pomidzy wejciami, wyjciami a napiciem zasilania: 1,5kV RODOWISKOWE Zakres temperatury otoczenia: C do C Wilgotno wzgldna: 90% bez kondensacji MECHANICZNE Sposób montau: na szynie TS35 Wymiary(w x sz x g): 1x177x84mm Masa: 8g Materiał obudowy : aluminium, cianki boczne z poliwglanu Szczelno obudowy: IP4 Sposób zamawiania A B C D E A B C D E A B C D E MCM A B C D E Wyjanienia: 12 kod pary kanałów 1 i kod pary kanałów 3 i kod pary kanałów 5 i kod pary kanałów 7 i 8 A Kod wielkoci mierzonej B Kod rodzaju czujnika ma wejciu C Kod czułoci czujnika na wejciu D Kod pasma dynamicznego pomiaru E Kod spodziewanego maksymalnego zakresu zmian wielkoci mierzonej Kody A,B,C,D,E stojce za kodem danej pary kanałów dotycz tej pary kanałów. Przykłady kodów do zamówienia urzdzenia MCM1: 1. MCM wszystkie 8 kanałów mierz t sam wielko, tj. prdko -do pomiaru w kadym kanale zastosowany jest ten sam czujnik, tj. akcelerometr 1mV/g -w kadym kanale zastosowano ten sam filtr sygnału pomiarowego, tj. Hz-1kHz -maksymalny zakres zmian wielkoci mierzonej dla wszystkich kanałów wynosi 0-15mm/s 2. MCM kanały numer 1 i 2 mierz przemieszczenie w oparciu o czujnik zblieniowy o czułoci -8V/mm z wyjciem 4 do 20V, zasilany z modułu MCM napiciem 24VDC(przeznaczenie- np. pomiar przesuwu osiowego w łoysku oporowym) -kanały 3,4 oraz 5,6 mierz nia wzgldne w oparciu o czujnik j/w, tzn. czujnik zblieniowy o czułoci -8V/mm z wyjciem 4 do 20V, zasilany z modułu MCM napiciem 24VDC.Pomiar odbywa si w pamie dynamicznym 5Hz-5kHz, zakłada si maksymalny zakres zmian wielkoci mierzonej 0-5 m p-p(peak-peak) - kanały 7,8 mierz prdko w oparciu o czujnik typu akcelerometr 1mV/g, w pamie Hz-1kHz, spodziewany zakres zmian wielkoci mierzonej wynosi 0-15mm/s wartoci skutecznej RMS 3.MCM kada para kanałów mierzy prdko i przyspieszenie z jednego czujnika 1mV/g -wybrano filtr Hz-1kHz dla pomiaru prdkoci oraz filtr Hz-5kHz dla pomiaru przyspieszenia -maksymalne zakresy zmian obu wielkoci mierzonych to 0-1m/s 2 wartoci 0-p(zero-peak) oraz 0-15mm/s wartoci skutecznej RMS prdkoci 4. MCM kanały 1-4 mierz prdko w oparciu o czujnik typu akcelerometr 1mV/g w pamie Hz-1kHz, spodziewany maksymalny zakres zmian 0-15mm/s. -kanały 5-8 mierz temperatur (łoysk) w oparciu o czujnik Pt1, spodziewany maksymalny zakres zmian 0 do C tel/fax: (2) , , info@technicad.pl, 3 DS.-MCM1 rev

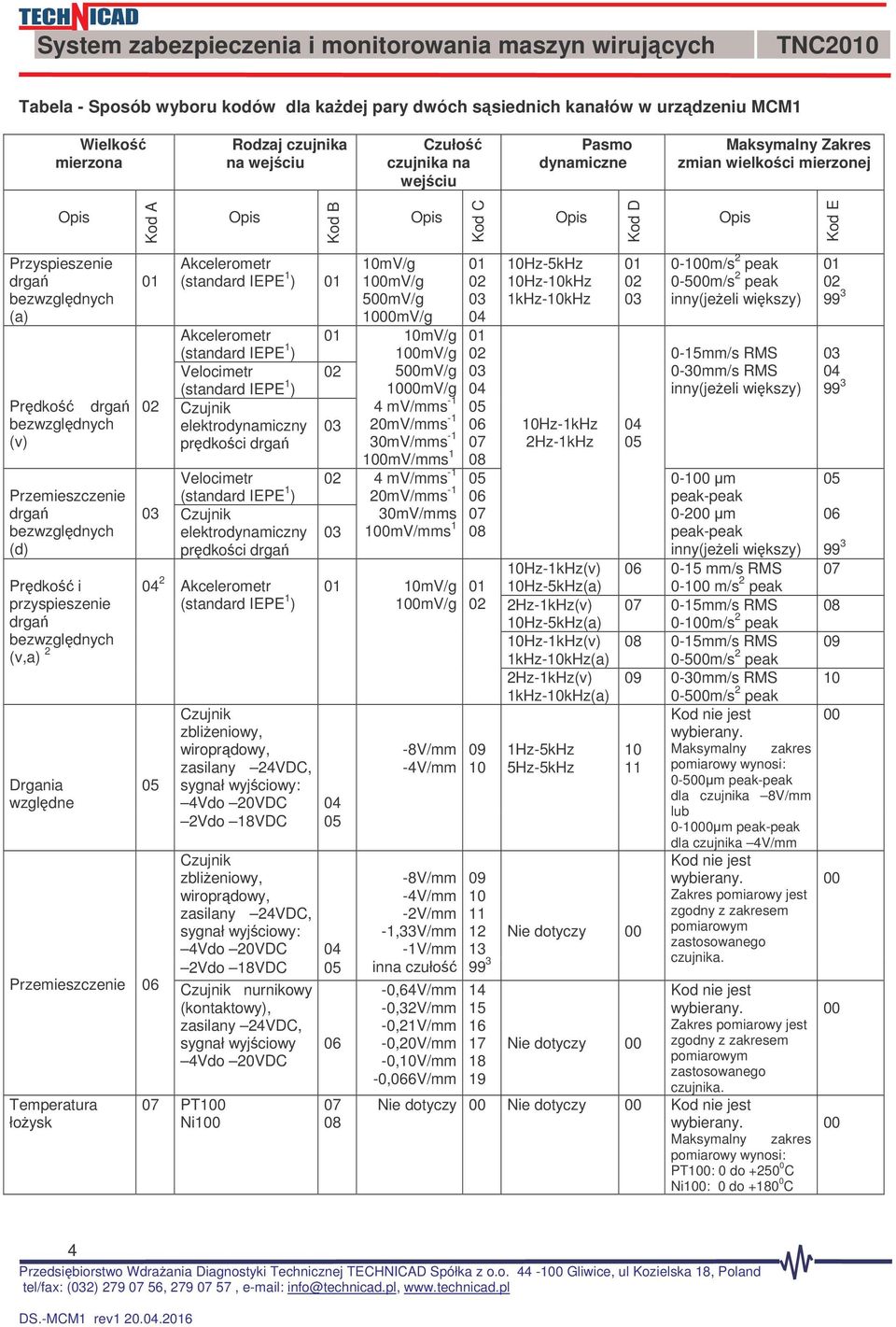

4 TNC20 Tabela - Sposób wyboru kodów dla kadej pary dwóch ssiednich kanałów w urzdzeniu MCM1 Wielko mierzona Rodzaj czujnika na wejciu Czuło czujnika na wejciu Pasmo dynamiczne Maksymalny Zakres zmian wielkoci mierzonej Kod A Kod B Kod C Kod D Kod E Przyspieszenie (a) Prdko (v) Przemieszczenie (d) Prdko i przyspieszenie (v,a) 2 Drgania wzgldne Akcelerometr Akcelerometr Velocimetr Czujnik elektrodynamiczny prdkoci Velocimetr Czujnik elektrodynamiczny prdkoci 2 Akcelerometr Przemieszczenie Temperatura łoysk Czujnik zblieniowy, wiroprdowy, sygnał wyjciowy: 4Vdo 20VDC 2Vdo 18VDC Czujnik zblieniowy, wiroprdowy, sygnał wyjciowy: 4Vdo 20VDC 2Vdo 18VDC Czujnik nurnikowy (kontaktowy), sygnał wyjciowy 4Vdo 20VDC PT1 Ni1 mv/g 1mV/g 5mV/g mv/g mv/g 1mV/g 5mV/g mv/g 4 mv/mms -1 20mV/mms -1 30mV/mms -1 1mV/mms 1 4 mv/mms -1 20mV/mms -1 30mV/mms 1mV/mms 1 mv/g 1mV/g -8V/mm -4V/mm -8V/mm -4V/mm -2V/mm -1,33V/mm -1V/mm inna czuło -0,64V/mm -0,32V/mm -0,21V/mm -0,20V/mm -0,V/mm -0,6V/mm Hz-5kHz Hz-kHz 1kHz-kHz Hz-1kHz 2Hz-1kHz Hz-1kHz(v) Hz-5kHz(a) 2Hz-1kHz(v) Hz-5kHz(a) Hz-1kHz(v) 1kHz-kHz(a) 2Hz-1kHz(v) 1kHz-kHz(a) 1Hz-5kHz 5Hz-5kHz 0-1m/s 2 peak 0-5m/s 2 peak 0-15mm/s RMS 0-30mm/s RMS 0-1 m peak-peak 0-2 m peak-peak 0-15 mm/s RMS 0-1 m/s 2 peak 0-15mm/s RMS 0-1m/s 2 peak 0-15mm/s RMS 0-5m/s 2 peak 0-30mm/s RMS 11 Nie dotyczy Nie dotyczy 0-5m/s 2 peak Maksymalny zakres pomiarowy wynosi: 0-5m peak-peak dla czujnika 8V/mm lub 0-m peak-peak dla czujnika 4V/mm Zakres pomiarowy jest zgodny z zakresem pomiarowym zastosowanego czujnika. Zakres pomiarowy jest zgodny z zakresem pomiarowym zastosowanego czujnika. Nie dotyczy Nie dotyczy Maksymalny zakres pomiarowy wynosi: PT1: 0 do C Ni1: 0 do C 4 tel/fax: (2) , , info@technicad.pl, DS.-MCM1 rev

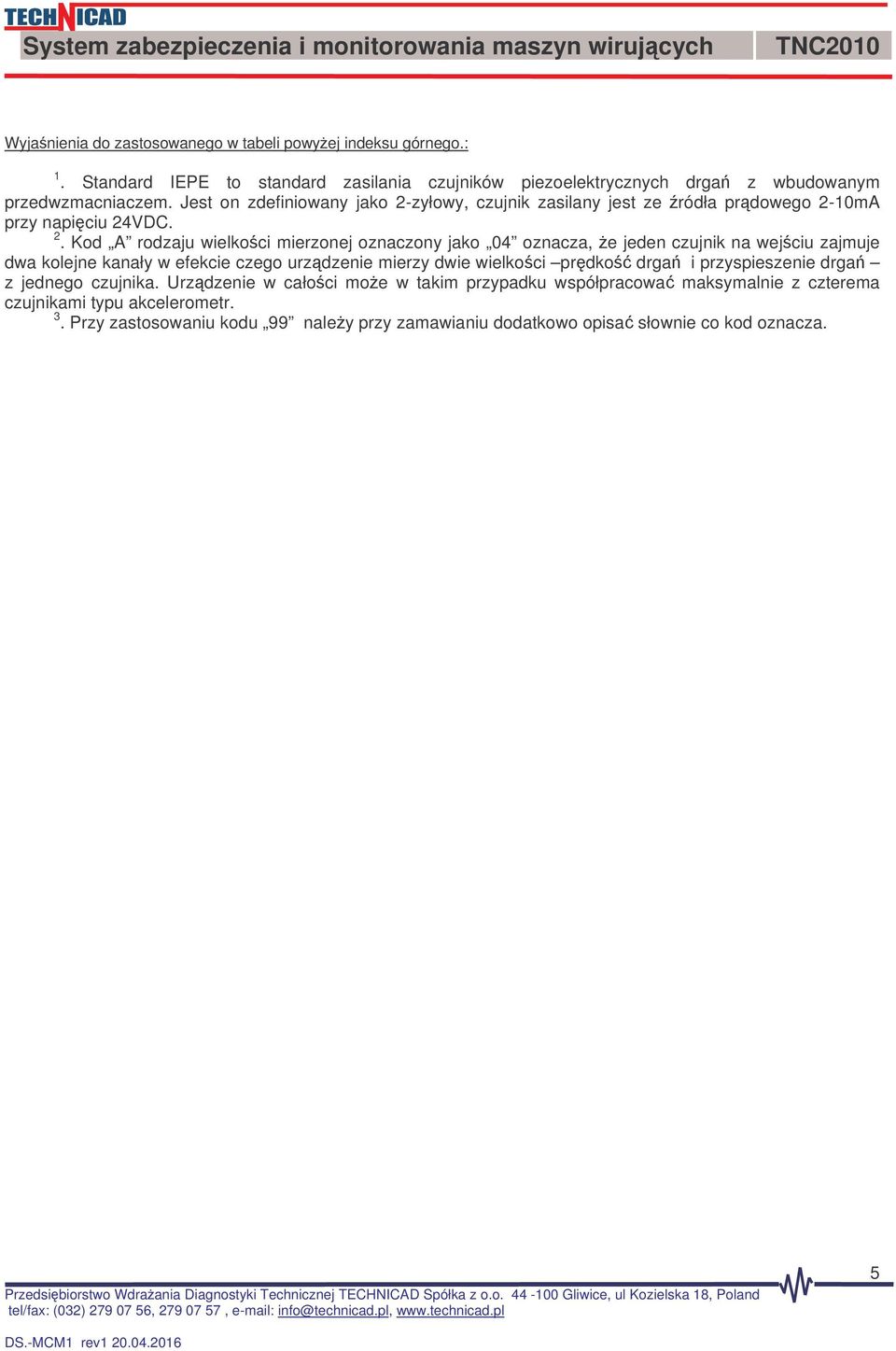

5 TNC20 Wyjanienia do zastosowanego w tabeli powyej indeksu górnego.: 1. Standard IEPE to standard zasilania czujników piezoelektrycznych z wbudowanym przedwzmacniaczem. Jest on zdefiniowany jako 2-zyłowy, czujnik zasilany jest ze ródła prdowego 2-mA przy napiciu 24VDC. 2. Kod A rodzaju wielkoci mierzonej oznaczony jako oznacza, e jeden czujnik na wejciu zajmuje dwa kolejne kanały w efekcie czego urzdzenie mierzy dwie wielkoci prdko i przyspieszenie z jednego czujnika. Urzdzenie w całoci moe w takim przypadku współpracowa maksymalnie z czterema czujnikami typu akcelerometr. 3. Przy zastosowaniu kodu 99 naley przy zamawianiu dodatkowo opisa słownie co kod oznacza. tel/fax: (2) , , info@technicad.pl, 5 DS.-MCM1 rev
