2 Agenda 1. Przegląd instalacji Instalacje powietrzne i wodne w nowych ciężarówkach Renault 3 2. Obsługa serwisowa agregatów grzewczych Standardowe lub specyficzne części zamienne do serwisowania 8 3. Diagnostyka Koncepcja - OE, możliwość korzystania z systemu WTT Titel der Präsentation Webasto 2

3 Przegląd instalacji 3

4 Przegląd nowych modeli ciężarówek Renault 4

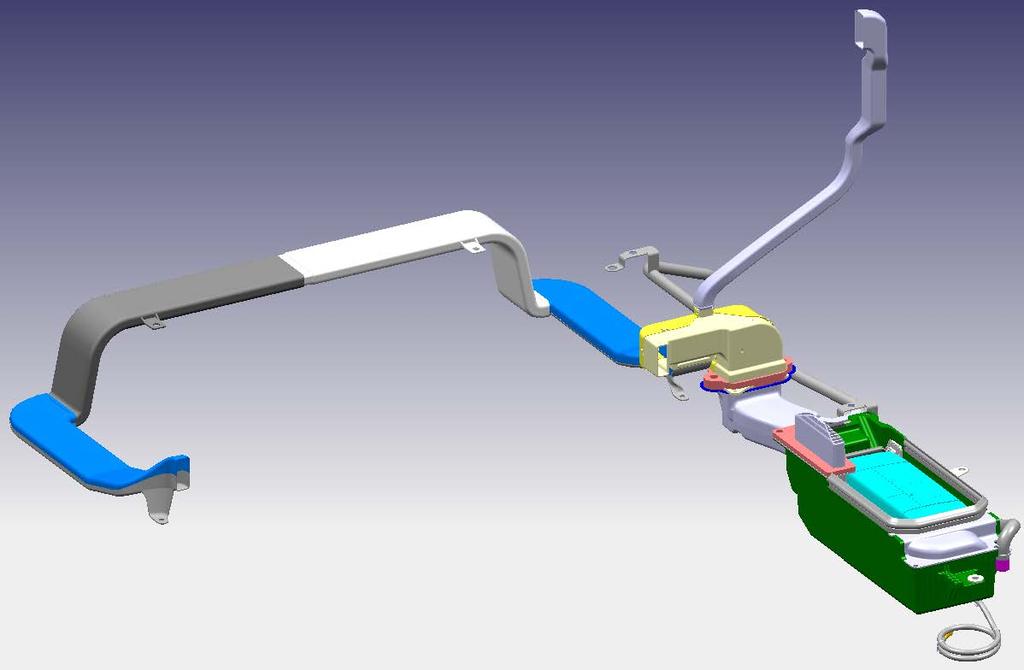

5 Instalacje agregatów w nowej generacji ciężarówek Renault Renault T/ C/ K: Instalacja agregatu powietrznego ATEvo2000/ Evo3900, zamontowany pod kabiną Interfejs LIN do modułu sterującego klimatyzacji Praca w recyrkulacji, świeże powietrze przez HVAC Specyficzne dla pojazdu, uformowane wanna i kanały powietrzne 5

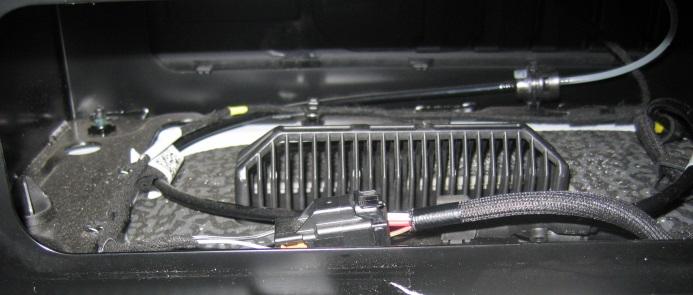

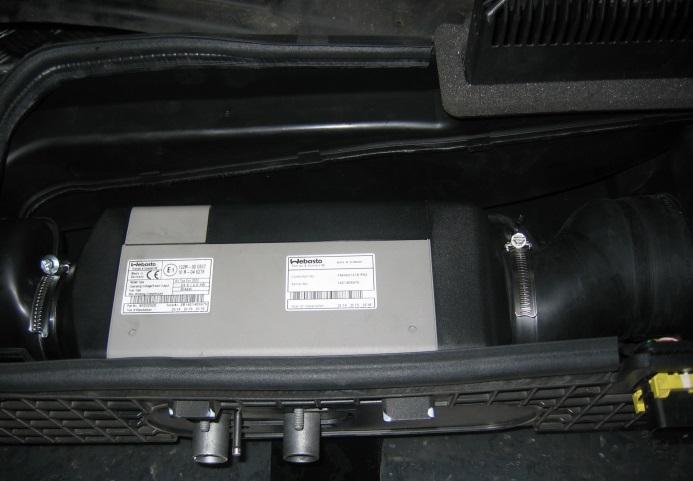

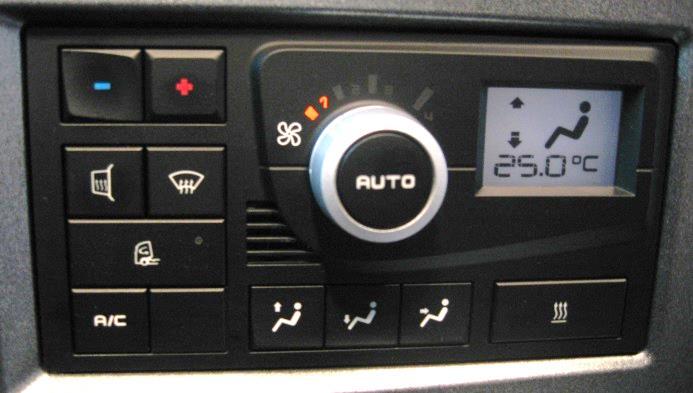

6 Instalacje agregatów w nowej generacji ciężarówek Renault Renault T: Air Top Evo 2000, zamontowany pod kabiną Panel obsługowy Agregat w wannie Kratka zasysu pod fotelem kierowcy 6

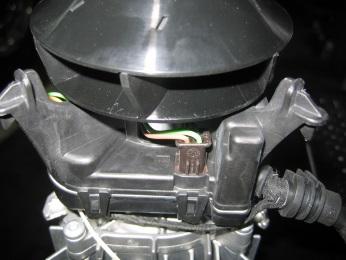

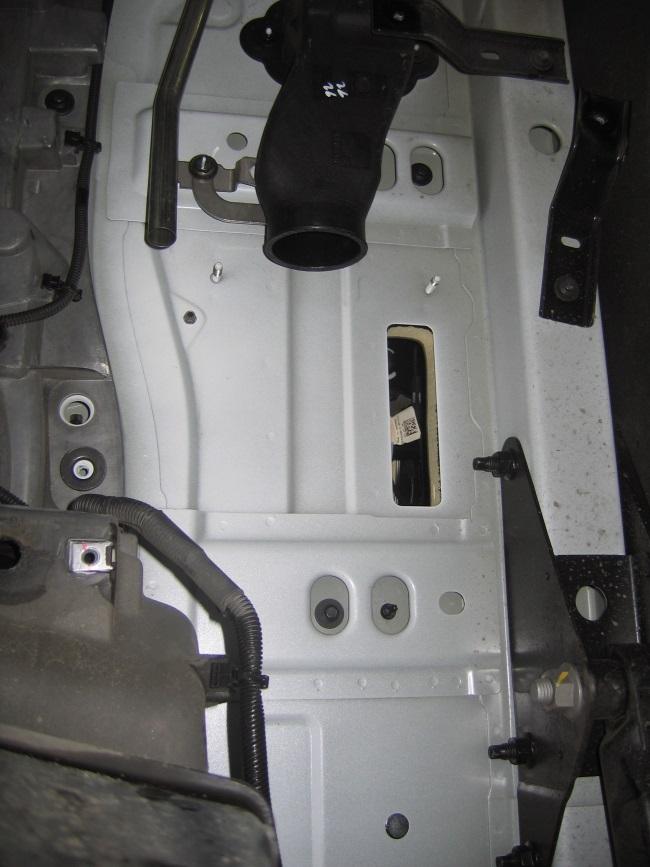

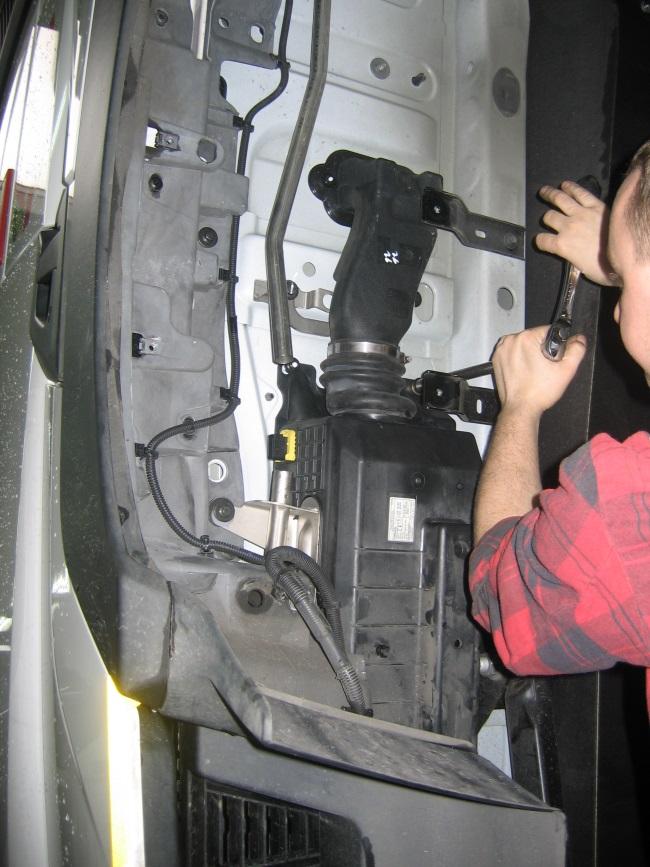

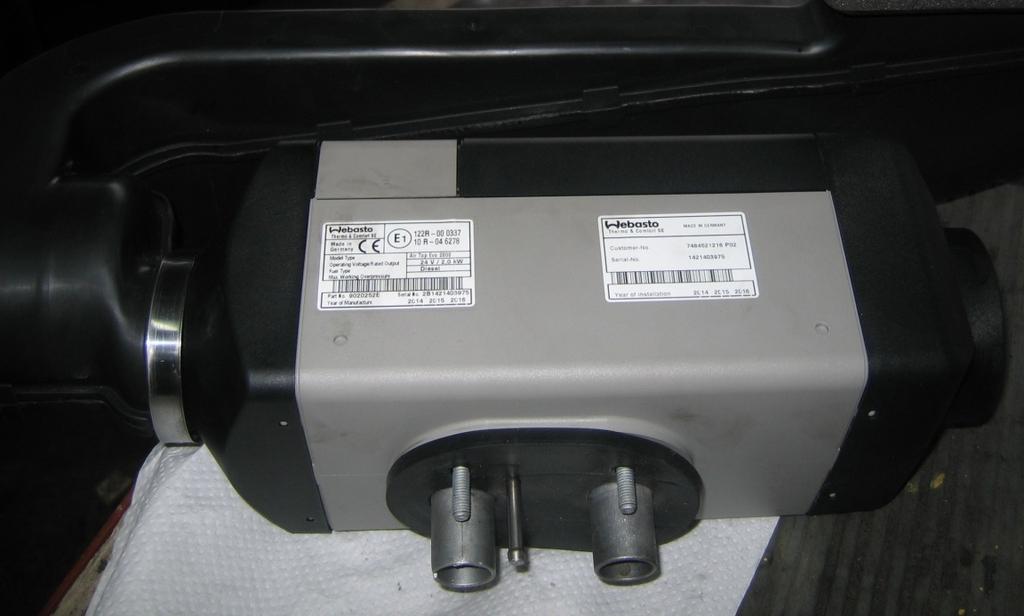

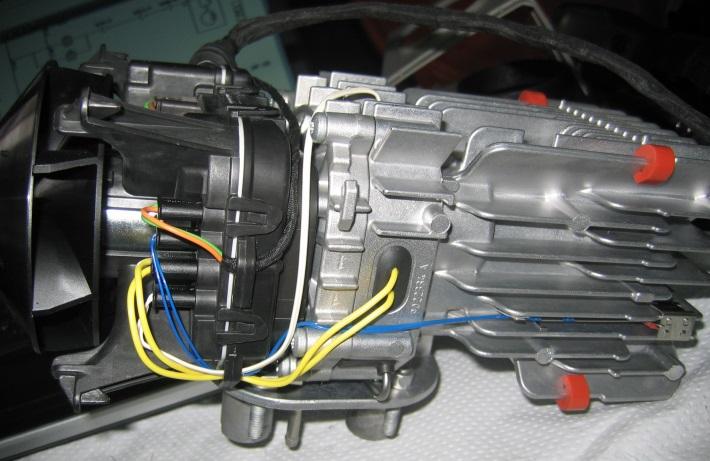

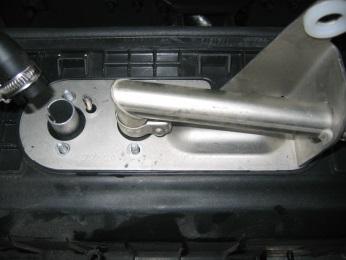

7 Instalacje agregatów w nowej generacji ciężarówek Renault Renault T: Air Top Evo 2000, wymontowany z pojazdu, z zamontowanym kanałem zasysu powietrza Agregat bez obudowy Złącza elektryczne Wspornik z rurą wydechową Kanały powietrzne 7

8 Instalacje agregatów w nowej generacji ciężarówek Renault Renault: Instalacja agregatu wodnego Tylko Thermo Pro 90, zamontowany do podwozia Interfejs LIN do modułu sterującego klimatyzacji Integracja z obiegiem płynu chłodzącego: Inline Regulacja temperatury w kabinie za pomocą HVAC 8

9 Obsługa serwisowa agregatów, podzespoły agregatu i części do montażu 9

10 Obsługa serwisowa, części zamienne ATEvo2000 Renault T/C/K: Prawie wszystkie części agregatu są różne od AT2000ST (poza górną/dolną obudową) agregat nie jest sprzedawany na AM, obecnie Webasto nie ma dostępnych części zamiennych (kołek, palnik, itp.) Kanały powietrzne, kratki, wanna, układ wydechowy itp. są własnością Renault Części nie mogą być sprzedawane przez Webasto do klienta końcowego ATEvo3900 Renault T/C/K: Z wyjątkiem jednostki sterującej (specyficznej dla Renault), wszystkie standardowe części zamienne do ATEvo3900 E4.0 mogą być stosowane Kanały powietrzne, kratki, wanna, układ wydechowy itp.: jak wyżej ThPro90: Z wyjątkiem jednostki sterującej (specyficznej dla Renault), wszystkie standardowe części zamienne do ThPro90 mogą być stosowane Wsporniki, rura wydechowa itd.: jak wyżej Pompa paliwa Stosowana jest standardowa pompa paliwa DP42, ale ze specyficznym wspornikiem 10

11 Diagnostyka 11

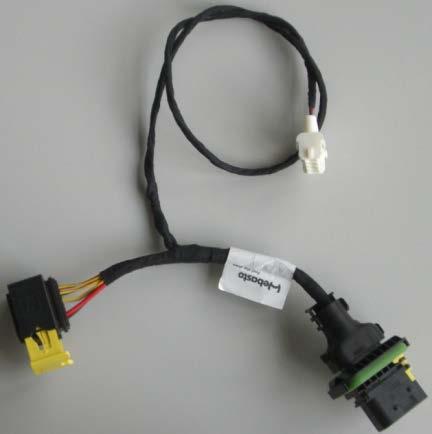

12 Diagnostyka agregatów OE Renault Obecnie warsztaty Renault nie mają nadal prawidłowo działającego systemu diagnostycznego Program diagnostyczny Webasto Thermo Test umożliwia diagnostykę agregatów Air Top Evo montowanych fabrycznie w Renault Wiązki pośrednie nie są jeszcze dostępne na rynku wtórnym. Funkcjonalność wiązki do testowania Air Top Evo 2000 w Renault Truck: Agregat jest odłączony od instalacji pojazdu, adapter pośredni podłącza się pomiędzy, dając pełną funkcjonalność pojazdu, zapewniając jednocześnie U batt i sygnał W-Bus do adaptera WTT. 12

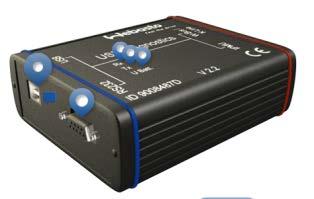

13 Diagnostyka agregatu Air Top Evo 2000 OE Renault Diagnostyka za pomocą WTT z użyciem adaptera pośredniego: podnieść kabinę i zdjąć nadkole po stronie kierowcy odłączyć wiązkę pojazdu od wiązki agregatu podłączyć adapter pośredni pomiędzy wiązki pojazdu i agregatu rozpocząć diagnostykę Złącze wiązki agregatu montowane do wanny 13

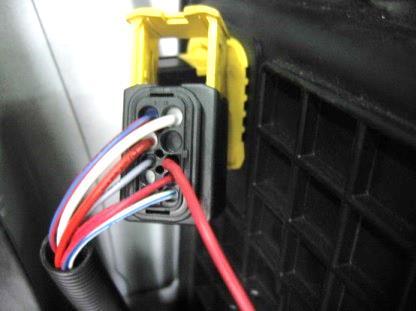

14 Diagnostyka agregatu Air Top Evo 2000 OE Renault Diagnostyka za pomocą WTT bez adaptera pośredniego: podnieść kabinę i zdjąć nadkole po stronie kierowcy podłączyć dodatkowy przewód do złącza wiązki pojazdu (naprzeciw żółtego przewodu w złączu wiązki agregatu) rozpocząć diagnostykę żółty przewód Pin 8 Złącze wiązki agregatu montowane do wanny 14

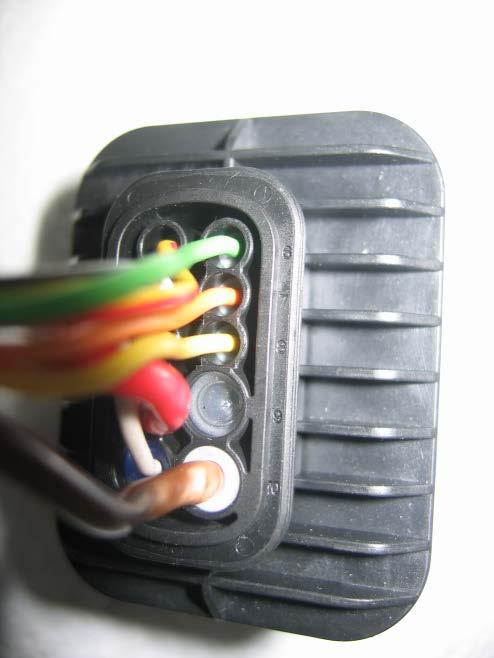

15 Diagnostyka agregatu Air Top Evo 2000 OE Renault Przegląd instalacji elektrycznej Żółty przewód Pin 8 Złącze wiązki agregatu montowane do obudowy wanny Wiązka i złącze agregatu Wiązka i złącze pojazdu Dodatkowy czerwony przewód do podłączenia do WTT Dodatkowy przewód do podłączenia do WTT 15

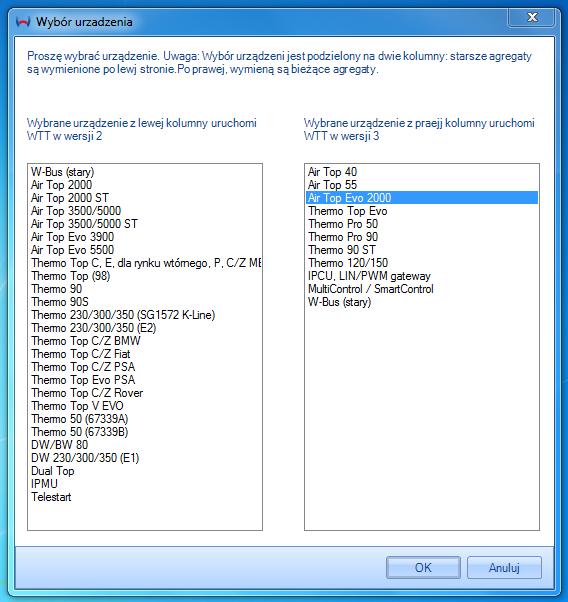

16 Diagnostyka agregatów OE Renault z użyciem WTT Wybór agregatu 16

17 Diagnostyka agregatów OE Renault z użyciem WTT Diagnozowanie Air Top Evo 2000 Renault Okno główne programu WTT, okno listy błędów, okno informacji o urządzeniu 17

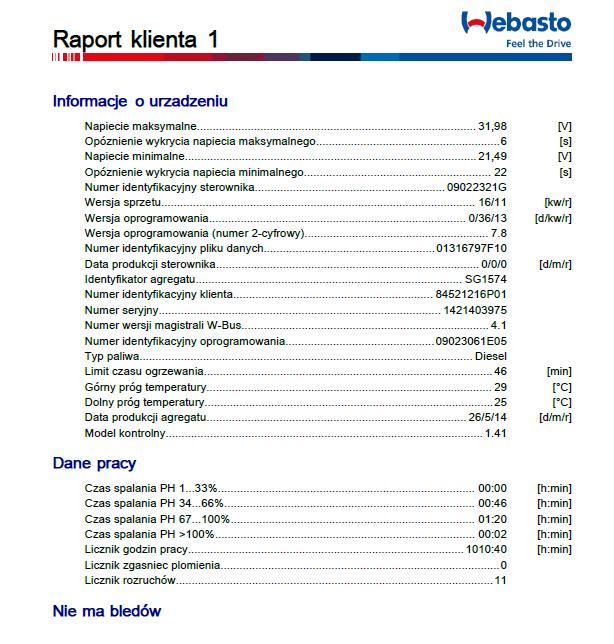

18 Diagnostyka agregatów OE Renault z użyciem WTT Diagnozowanie Air Top Evo 2000 Renault Okno główne programu WTT 18

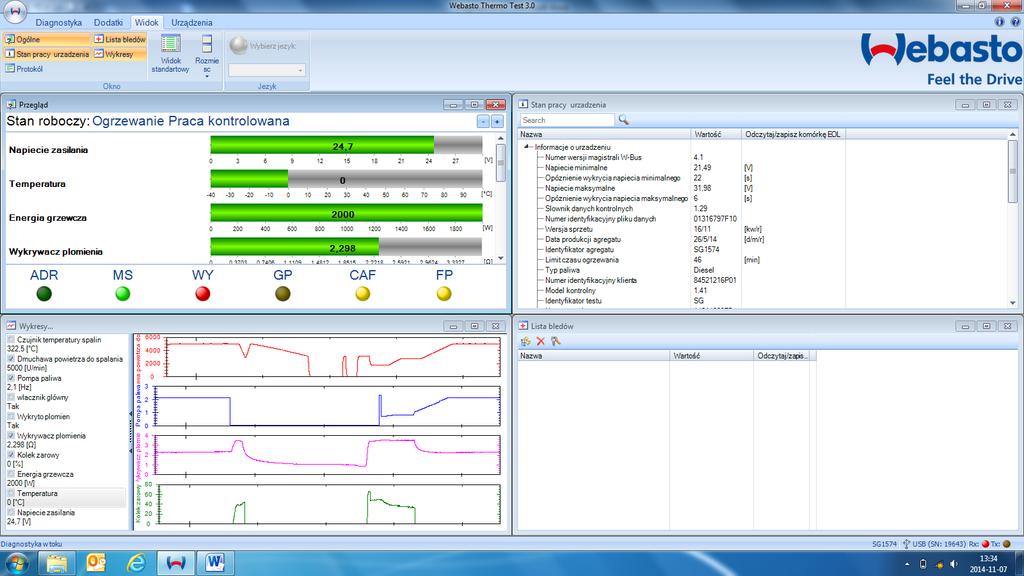

19 Diagnostyka agregatów OE Renault z użyciem WTT Diagnozowanie Air Top Evo 2000 Renault Okno główne programu WTT, okno informacji o urządzeniu, okno wykres 19

20 Diagnostyka agregatów OE Renault z użyciem WTT Diagnozowanie Air Top Evo 2000 Renault Raport klienta 20
