Centrale GOLD RX/HC z rewersyjną pompą ciepła

Transkrypt

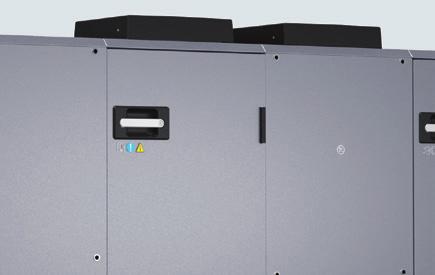

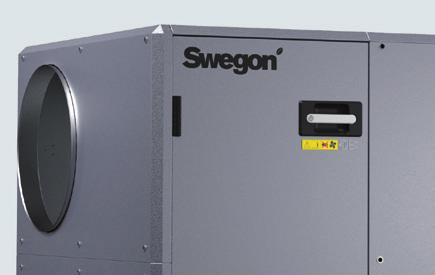

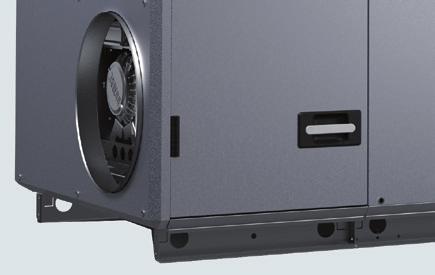

1 GOLD RX/H GOLD RX/H wielkość 12 Informacje ogólne Koncern Swegon wprowadził w 2018 roku do użytku nowe rozwiązania central z rewersyjną pompą ciepła. Rewersyjna pompa ciepła to moduł w pełni zintegrowany z centralą wentylacyjną GOLD. Budowa modułu Moduł RX/H montowany jest w centrali GOLD tworząc jeden kompletny układ. Moduł RX/H dostępny jest w wielkościach central od 011 do 080 i skonfigurowany tak, by pasował do różnych pozycji wentylatorów w centrali GOLD. Moduł RX/H dostępny jest z prawą i lewą stroną inspekcji. GOLD RX/H składa się z dwóch wentylatorów, dwóch kompletów filtrów, rotora sorpcyjnego oraz kompletnego układu freonowego wraz z wymiennikami, które zamontowane są po jego obu stronach. Wszystkie elementy od strony chłodniczej i elektrycznej są fabrycznie podłączone i okablowane. Moduł RX/H może być dostarczony z podłączonym układem chłodniczym. Jeśli wymagają tego warunki transportowe na budowie, moduł RX/H można dostarczyć w trzech elementach. Montaż i podłączenie modułu należy zlecić wykwalifikowanemu personelowi. Obudowa modułu składa się z pełnych paneli i drzwi inspekcyjnych. Panele od strony zewnętrznej wykonane są z galwanizowanej blachy stalowej, lakierowanej zewnętrznie na kolor szary metalik (RL 9007). Strona wewnętrzna paneli wykonana jest z blachy z powłoką alu-cynk. Klasa odporności korozyjnej paneli to 4. Panele mają grubość mm i wypełnione są wełną mineralną. Skraplacz i parownik pompy rewersyjnej składają się z miedzianej wężownicy i aluminiowych, profilowanych lameli. Każdy GOLD RX/H jest fabrycznie testowany przed dostawą. Urządzenie zaprojektowano i przetestowano do pracy w temperaturze otoczenia od -40 do +40. Funkcja pompy ciepła pracuje w zakresie temperatur -25 do +35. Sterowanie i regulacja Układ grzewczo/chłodzący rewersyjnej pompy ciepła posiada własną zintergrowaną skrzynkę elektryczną i sterowany jest z poziomu panelu sterowania centrali GOLD. Moc pompy ciepła regulowana jest przez sprężarkę z płynną regulacją obrotów. 268 Kompletny układ chłodniczy Moduł RX/H jest kompletnie wyposażonym układem bezpośredniego odparowania czynnika chłodniczego. Moduł RX/H posiada parownik po stronie zimnej układu i skraplacz po stronie ciepłej. zynnik chłodniczy Układ chłodniczy modułu RX/H napełniany jest czynnikiem chłodniczym przy dostawie. Ilość czynnika w układzie dla każdej wielkości urządzenia podana jest w tabeli Danych Technicznych. W module RX/H stosowany jest czynnik R410. Obecnie, nieznany jest wpływ tego czynnika na powłokę ozonową i nie znane są przyszłe ograniczenia w jego stosowaniu. W niektórych przypadkach lokalne przepisy mogą wymagać protokołu podłączenia, zgłoszenia instalacji, a także okresowej kontroli szczelności. Wskazówki montażowe Ustawiając urządzenie należy pamiętać, że konieczny jest łatwy dostęp serwisowy, możliwość otwarcia drzwi inspekcyjnych jak również podłączenie odpływu skroplin, zasilania czy przewodów sterowniczych. Odprowadzenie skroplin Wymienniki modułu RX/H wyposażone są w tace ociekowe z króćcami odpływu skroplin (skropliny powstają na parowniku). Instalacja odpływu skroplin musi być podłączona do króćca skroplin przez syfon wodny. Rury odprowadzające skropliny należy prowadzić z ciągłym spadkiem w kierunku kratki kanalizacyjnej. entralę wentylacyjną należy podnieść o co najmniej 50 mm w celu swobodnego montażu syfonu. Odpowiednim rozwiązaniem jest zamontowanie nóżek regulacyjnych (wyposażenie dodatkowe).

2 GOLD RX/H Odszranianie Oferowane są trzy sposoby odszraniania wymiennika modułu RX/H na wyrzucie powietrza (dla funkcji pompy ciepła): - odwrócenie obiegu chłodniczego, - odwrócenie obiegu chłodniczego + nagrzewnica elektryczna - odwrócenie obiegu chłodniczego + sekcja recyrkulacji RX/H Podczas doboru urządzenia, program doborowy HU Design sugeruje odpowiedni sposób odszraniania dla danych warunków pracy. Odwrócenie obiegu chłodniczego Odwrócenie obiegu chłodniczego powoduje podniesienie temperatury czynnika w wymienniku na wyrzucie powietrza. Oznacza to, że wymiennik odszrania się od wewnątrz. Odwrócenie obiegu chłodniczego + nagrzewnica elektryczna Odwrócenie obiegu chłodniczego powoduje podniesienie temperatury czynnika w wymienniku na wyrzucie. Oznacza to, że wymiennik odszrania się od wewnątrz. Nagrzewnica elektryczna (opcjonalna) zamontowana jest przed wymiennikiem obrotowym, patrz rysunek z prawej. W trakcie cyklu odszraniania nagrzewnica podgrzewa powietrze przed wymiennikiem odzysku ciepła. Wymiennik obrotowy przenosi ciepło do powietrza wyrzucanego, podnosząc temperaturę powietrza wymiennika na wyrzucie. Odwrócenie obiegu chłodniczego + sekcja recyrkulacji RX/H Odwrócenie obiegu chłodniczego powoduje podniesienie temperatury czynnika w wymienniku na wyrzucie powierza. Oznacza to, że wymiennik odszrania się od wewnątrz. Sekcja recyrkulacji RX/H (opcjonalna) umieszczona jest w centrali po stronie powietrza świeżego/wyrzucanego, patrz rysunek z prawej. W trakcie cyklu odszraniania przepustnica recyrkulacji otwiera się całkowicie, a przepustnice powietrza świeżego/wyrzucanego zamykają się. iepłe, usuwane powietrze jest zawracane, a wymiennik obrotowy podgrzewa powietrze przed wymiennikiem na wyrzucie powietrza. GOLD B H kg Panel zakończeniowy, jeśli potrzebny kg/szt. 011/ Nagrzewnica elektryczna w module RX/H (opcjonalnie). Sekcja recyrkulacji RX/H (opcjonalnie) Pow. zewn. Nawiew Wywiew Wyrzut Sekcja recyrkulacji RX/H. B * / / / / / W zależności od wersji, przepustnica montowana jest w dolnej lub górnej sekcji. * Panel zakończeniowy sekcji opcjonalnie przed wymiennikiem na wyrzucie. 269

3 GOLD RX/H Date techniczne Wielkość Przepływ przy SFPv 1.8 (m 3 /s) Min. przepływ (m 3 /s) Moc chłodnicza (kw) 1) Moc grzewcza (kw) 2) zynnik chłodniczy (kg) Zasilanie, zabezpieczenie EER 1) OP 2) / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / ,5 3 x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE / / x 400V+N +PE ) Temp. powietrza zewnętrznego 26, 50% RH, temp. wywiewu 22, temp. nawiewu 16. Moc chłodnicza: wymiennik obrotowy/wymiennik H 2) Temp. powietrza zewnętrznego -20, 95% RH, temp. wywiewu 22, temp. nawiewu 20. Moc grzewcza: wymiennik obrotowy/wymiennik H Sizing Dobór w in HU HU Design Design W celu prawidłowego doboru urządzeń stosuje się program doboru central wentylacyjnych HU Design. 270

4 GOLD RX/H, wielkości 011/012 zewnętrznych funkcji modułu RX/H Ø500 Ø500 * = = /H Długość montażowa modułu RX/H to 1695 mm. Rozmieszczenie sekcji centrali, króćców podłączeniowych, czerpni/wyrzutni, odpływu kondensatu itp. może się różnić w zależności od wybranej konfiguracji. * entrala GOLD RX/H dostarczana jest bez paneli zakończeniowych jeśli centrala będzie wyposażona w dodatkowe sekcje funkcyjne. entrala może być również dostarczona z tzw. płytami zakończeniowymi GOLD wielkość 011: Waga: = kg, = kg. GOLD wielkość 012: Waga: = kg, = kg. przeprowadzenia czynności serwisowych pozostawić 1000 mm Sekcja RX/H o długości 1695 mm może być podzielona na trzy jednostki, długość każdego modułu wynosi 565 mm. 271

5 GOLD RX/H, wielkości 014/020 zewnętrznych funkcji modułu RX/H * /H , ,5 Długość montażowa modułu RX/H to 1695 mm. Rozmieszczenie sekcji centrali, króćców podłączeniowych, czerpni/wyrzutni, odpływu kondensatu itp. może się różnić w zależności od wybranej konfiguracji. * entrala GOLD RX/H dostarczana jest bez paneli zakończeniowych jeśli centrala będzie wyposażona w dodatkowe sekcje funkcyjne. entrala może być również dostarczona z tzw. płytami zakończeniowymi. Wielkość Waga, kg , ,5 GOLD wielkość 014: Waga: = kg, = kg. przeprowadzenia czynności serwisowych pozostawić 1000 mm GOLD wielkość 020: Waga: = kg, = kg. Sekcja RX/H o długości 1695 mm może być podzielona na trzy jednostki, długość każdego modułu wynosi 565 mm. 272

6 GOLD RX/H wielkości 025/ zewnętrznych funkcji modułu RX/H * /H Długość montażowa modułu RX/H to 1695 mm. Rozmieszczenie sekcji centrali, króćców podłączeniowych, czerpni/wyrzutni, odpływu kondensatu itp. może się różnić w zależności od wybranej konfiguracji. * entrala GOLD RX/H dostarczana jest bez paneli zakończeniowych jeśli centrala będzie wyposażona w dodatkowe sekcje funkcyjne. entrala może być również dostarczona z tzw. płytami zakończeniowymi GOLD wielkość 025: Waga: = kg, = kg. GOLD wielkość 030: Waga: = kg, = kg. przeprowadzenia czynności serwisowych pozostawić 1100 mm Sekcja RX/H o długości 1695 mm może być podzielona na trzy jednostki, długość każdego modułu wynosi 565 mm. 273

7 GOLD RX/H, wielkości 035/040 zewnętrznych funkcji modułu RX/H * 40 /H , ,5 Długość montażowa modułu RX/H to 1695 mm. Rozmieszczenie sekcji centrali, króćców podłączeniowych, czerpni/wyrzutni, odpływu kondensatu itp. może się różnić w zależności od wybranej konfiguracji. * entrala GOLD RX/H dostarczana jest bez paneli zakończeniowych jeśli centrala będzie wyposażona w dodatkowe sekcje funkcyjne. entrala może być również dostarczona z tzw. płytami zakończeniowymi , ,5 GOLD wielkość 035: Waga: = kg, = kg. GOLD wielkość 040: Waga: = kg, = kg. przeprowadzenia czynności serwisowych pozostawić 1100 mm Sekcja RX/H o długości 1695 mm może być podzielona na trzy jednostki, długość każdego modułu wynosi 565 mm. 274

8 GOLD RX/H, wielkości 050/060 zewnętrznych funkcji modułu RX/H * /H , , Długość montażowa modułu RX/H to 1815 mm. Rozmieszczenie sekcji centrali, króćców podłączeniowych, czerpni/wyrzutni, odpływu kondensatu itp. może się różnić w zależności od wybranej konfiguracji. entrala GOLD RX/H dostarczana jest na klockach podporowych o wysokości 100 mm. Klocki można zdemontować, gdy centrala jest posadowiona na miejscu. Przy montażu syfonu wodnego należy centralę zamontować o co najmniej 50 mm wyżej od podłoża, aby zapewnić odprowadzenie kondensatu. Można do tego celu użyć standardowych nóżek podporowych centrali GOLD. * entrala dostarczana jest bez paneli zakończeniowych jeśli centrala będzie wyposażona w dodatkowe sekcje funkcyjne. entrala GOLD RX/H może być również dostarczona z tzw. płytami zakończeniowymi , ,5 GOLD wielkość 050: Waga: = kg, = kg. GOLD wielkość 060: Waga: = kg, = kg. Sekcja RX/H o długości 1815 mm może być podzielona na trzy jednostki, długość modułów wynosi odpowiednio 625, 565 i 625 mm. przeprowadzenia czynności serwisowych pozostawić 1100 mm 275

9 GOLD RX/H, wielkości 070/080 zewnętrznych funkcji modułu RX/H * 418, /H , , Długość montażowa modułu RX/H to 1815 mm. Rozmieszczenie sekcji centrali, króćców podłączeniowych, czerpni/wyrzutni, odpływu kondensatu itp. może się różnić w zależności od wybranej konfiguracji. entrala GOLD RX/H dostarczana jest na klockach podporowych o wysokości 100 mm. Klocki można zdemontować, gdy centrala jest posadowiona na miejscu. Przy montażu syfonu wodnego należy centralę zamontować o co najmniej 50 mm wyżej od podłoża, aby zapewnić odprowadzenie kondensatu. Można do tego celu użyć standardowych nóżek podporowych centrali GOLD. * entrala dostarczana jest bez paneli zakończeniowych jeśli centrala będzie wyposażona w dodatkowe sekcje funkcyjne. entrala GOLD RX/H może być również dostarczona z tzw. płytami zakończeniowymi , ,5 GOLD wielkość 070: Waga: = kg, = kg. GOLD wielkość 080: Waga: = kg, = kg. Sekcja RX/H o długości 1815 mm może być podzielona na trzy jednostki, długość modułów wynosi odpowiednio 625, 565 i 625 mm. 276 przeprowadzenia czynności serwisowych pozostawić 1100 mm
