1 AVR DRAGON INSTRUKCJA OBSŁUGI (wersja 1.0)

2 ROZDZIAŁ 1. WSTĘP... 3 ROZDZIAŁ 2. ROZPOCZĘCIE PRACY Z AVR DRAGON... 5 ROZDZIAŁ 3. PROGRAMOWANIE... 8 ROZDZIAŁ 4. DEBUGOWANIE ROZDZIAŁ 5. SCHEMATY PODŁĄCZEŃ MIKROKONTROLERÓW AVR ROZDZIAŁ 6. ROZWIĄZYWANIE PROBLEMÓW

3 Rozdział 1. Wstęp AVR Dragon jest narzędziem umożliwiającym programowanie mikrokontrolerów AVR wszystkimi metodami. Jest także sprzętowym emulatorem układów z pamięcią do 32kB włącznie. Prosta aktualizacja firmwaru przez AVR Studio pozwala na obsługę nowych układów rodziny AVR. Poniżej w tabeli znajduje się lista obecnie obsługiwanych mikrokontrolerów (aktualna lista znajduje się w plikach pomocy AVR Studio) Tabela 1. Programowanie Emulacja Mikrokontroler ISP HVSP* PP* JTAG JTAG dw Uwagi Mega48/88/168 X X X Mega8 X X Nie posiada funkcji OCD Mega16 X X X X Mega169 X X X X W układzie zewnętrznym Mega32 X X X X Mega325P Mega3250P Mega329P X X X X W układzie zewnętrznym Mega3290P Mega128 X X X Emulacja tylko dla pamięci <32kB W układzie zewnętrznym Tiny13 X X X Tiny25/45/85 X X X Tiny2313 X X X *UWAGA: Programowanie PP/HVSP (równoległe i z wyższym napięciem) nie jest zalecane w układzie zewnętrznym. Cechy AVR Dragon Programowanie: Programowanie w systemie (ISP) Programowanie szeregowe z wyższym napięciem (HVSP) Programowanie równoległe (PP) Programowanie przez JTAG Emulacja JTAG DebugWIRE (dw) AVR Dragon może obsługiwać mikrokontrolery umieszczone na swoim obszarze prototypowym lub w zewnętrznym układzie. AVR Dragon jest zasilany z portu USB. Podczas programowania i debugowania może również zasilać zewnętrzne układy prądem nieprzekraczającym 300mA. Jeśli zewnętrzny układ posiada autonomiczne zasilanie AVR Dragon przystosowuje poziomy napięć na wyjściach do tego zasilania. 3

4 UWAGA: Jeśli układ zewnętrzny posiada swoje zasilanie, nie należy podłączać tego zasilania do złącza Vcc programatora. AVR Dragon jest w pełni wspierany przez AVR Studio. Pozwala to na prostą aktualizację firmwaru, w celu obsługi nowych mikrokontrolerów. AVR Studio automatycznie sprawdza zgodność firmwaru po podłączeniu AVR Dragon do komputera. Minimalne wymagania: Pentium (Pentium II lub wyższy zalecany) Windows 98, Windows ME, Windows 2000 lub Windows XP 64 MB RAM AVR Studio 4.12 z Service Pack 4 Port USB Uwaga: Windows 95 i Windows NT nie posiadają obsługi USB, AVR Dragon nie będzie działał z tymi systemami. 4

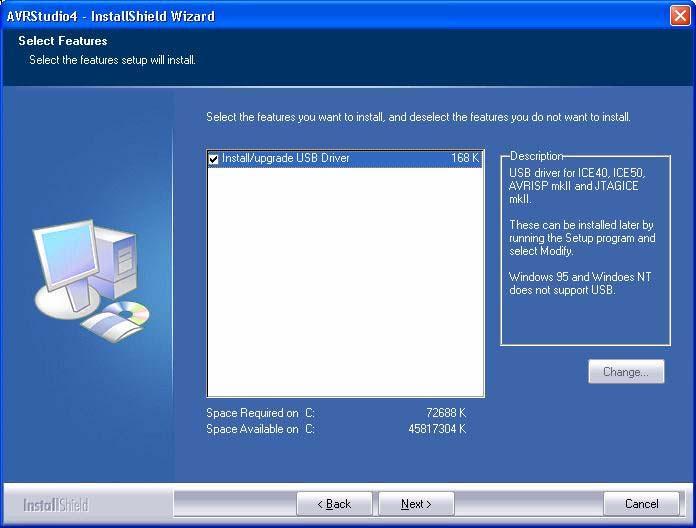

5 Rozdział 2. Rozpoczęcie pracy z AVR Dragon Przed podłączeniem AVR Dragon należy zainstalować AVR Studio. Wymagana jest wersja 4.12 oraz Service Pack 4 lub nowszy (najnowsza wersja oprogramowania jest dostępna na stronie: ). Podczas instalacji AVR Studio należy zaktualizować sterowniki USB. Rys.1 5

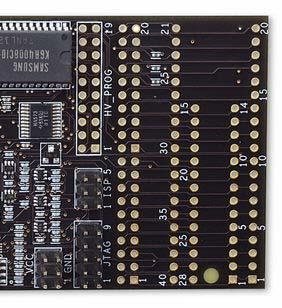

6 Opis AVR Dragon Rys. 2 Złącza: Fabrycznie AVR Dragon posiada trzy złącza: ISP programowanie oraz debugowanie przez dwire JTAG programowanie oraz debugowanie przez JTAG Vcc zasilanie mikrokontrolerów programowanych na obszarze prototypowym AVR Dragon lub na układach zewnętrznych (max 300mA) Pozostałe złącza nie są fabrycznie montowane: HV_PROG EXPAND 40 pin DIP 28 pin DIP Rys. 3 ISP 6-cio pinowe złącze zgodne z standardem AVR ISP umożliwia podłączenie do zewnętrznego układu. Sygnały są konwertowane, co umożliwia pracę w pełnym zakresie zasilania 1.8V 5.5V 6

7 JTAG 10-cio pinowe złącze zgodne ze standardem JTAG. Sygnały są automatycznie konwertowane, co umożliwia pracę w pełnym zakresie zasilania. AVR Dragon nie może zasilać układu zewnętrznego przez to złącze. Układ musi być zasilany z zewnętrznego źródła lub przez złącze Vcc (5V max 300mA). Vcc Źródło napięcia 5V. Złącze służy do zasilania mikrokontrolera umieszczonego w obszarze prototypowym. Złącze może być również użyte do zasilanie zewnętrznego układu, należy pamiętać, że pobór prądu nie powinien przekraczać 300mA. UWAGA: Wydajność tego źródła zależy także od wydajności prądowej portu USB komputera PC. HV_PROG Złącze HV_PROG zawiera wszystkie sygnały niezbędne do programowania HVSP i PP. Poziomy napięć na tym złączu nie są konwertowane, powinny być podłączane tylko do złącza EXPAND w AVR Dragon. Podłączenie tych sygnałów do układu zewnętrznego może uszkodzić programowany układ oraz AVR Dragon. EXPAND Złącze EXPAND jest bezpośrednio połączone z pinami podstawek 28 i 40 DIP. Pin numer 1 jest również pinem 1 w podstawkach 28 i 40 DIP. Podczas programowania i debugowania odpowiednie sygnały złącza EXPAND powinny zostać połączone ze złączem ISP, JTAG, Vcc lub HV_PROG. Dokładny opis znajduje się w dalszej części instrukcji. Rys. 4 Dioda statusu Dwie diody informują o aktualnym statusie AVR Dragon. W przypadku wystąpienia błędów należy sprawdzić tabelę Rozwiązywanie problemów. Tabela 2 LED Kolor Opis 1 Czerwony Stan oczekiwania, niepołączone z AVR Studio Nie świeci Stan oczekiwania, połączone z AVR Studio Zielony Transfer danych Żółty Inicjalizacja lub aktualizacja firmwaru 2 Zielony Transfer danych przez USB 7

8 Rozdział 3. Programowanie Programowanie w systemie (ISP) Poziomy napięć sygnałów ISP są konwertowane automatycznie do poziomu napięć programowanego mikrokontrolera. W celu programowania zewnętrznych układów potrzebna jest 6-cio pinowa taśma. Sposób połączenia pokazano na rysunku Rys. 5 Przez złącze ISP dostępny jest również interfejs debugwire. Programowanie szeregowe z wyższym napięciem (HVSP) Ten rodzaj programowania przeznaczony jest dla mikrokontrolerów z małą ilością wyprowadzeń. Jest to szeregowa wersja programowania równoległego. Zalecane jest programowanie tą metodą układów umieszczonych w obszarze prototypowym AVR Dragon. UWAGA: Jeśli użytkownik musi użyć tej metody do programowania układu zewnętrznego należy pamiętać, że sygnały HVSP nie mają konwerterów napięć. W takim przypadku trzeba zasilać docelowy układ ze złącza Vcc AVR Dragon. Podczas programowania na pin RESET mikrokontrolera doprowadzone będzie napięcie 12V, należy zwrócić uwagę czy nie spowoduje to uszkodzenia układu. Podczas programowania odpowiednie sygnały złącza EXPAND powinny zostać połączone ze złączem HV_PROG. Dokładny opis znajduje się w dalszej części instrukcji. 8

9 Programowanie równoległe (PP) Mikrokontrolery AVR z większą ilością pinów mogą być programowane metodą równoległą. Jest to najszybsza metoda programowania. Umożliwia ona również programowanie wszystkich fuse bitów i lock bitów. Zalecane jest programowanie tą metodą układów umieszczonych w obszarze prototypowym AVR Dragon. UWAGA: Jeśli użytkownik musi użyć tej metody do programowania układu zewnętrznego należy pamiętać, że sygnały PP nie mają konwerterów napięć. W takim przypadku trzeba zasilać docelowy układ ze złącza Vcc AVR Dragon. Podczas programowania na pin RESET mikrokontrolera doprowadzone będzie napięcie 12V, należy zwrócić uwagę czy nie spowoduje to uszkodzenia układu. Podczas programowania odpowiednie sygnały złącza EXPAND powinny zostać połączone ze złączem HV_PROG. Dokładny opis znajduje się w dalszej części instrukcji. Rys. 6 Programowanie przez JTAG Mikrokontrolery wyposażone w interfejs JTAG mogą być programowane przez ten interfejs. W ten sposób można programować mikrokontrolery w obszarze prototypowym AVR Dragon oraz w układzie zewnętrznym. Połączenie podczas programowania jest identyczne z połączeniem podczas debugowania przez JTAG, jest ono opisane w dalszej części instrukcji. 9

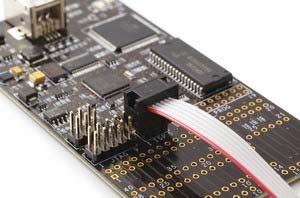

10 Rozdział 4. Debugowanie Debugowanie przez JTAG Do debugowania mikrokontrolerów z interfejsem JTAG służy 10-cio pinowe złącze. Poniżej na rysunku przedstawiono sposób podłączenia układu do interfejsu JTAG AVR Dragon. Podłączenie AVR Dragon do kilku mikrokontrolerów połączonych w łańcuch JTAG AVR Dragon umożliwia emulację kilku mikrokontrolerów połączonych w łańcuch JTAG. Podłączając N układów w łańcuch wszystkie linie TMS i TCK powinny być połączone równolegle. Pierwszy układ musi mieć podłączone wejście TDI do emulatora, podczas gdy TDO powinno być podłączone do TDI kolejnego układu. Ostatni układ powinien mieć podłączone wyjście TDO do emulatora. Podłączenie AVR Dragon do STK500 STK500 nie posiada specjalnego złącza JTAG. W celu podłączenia emulatora do STK500 należy wykorzystać adapter* lub zestaw dodatkowych przewodów. Rys. 7 *adapter wchodzi w skład starterkitu STK500 UWAGA: Niektóre moduły rozszerzeń STK500 takie jak STK501, STK502 itd posiadają złącze JTAG. 10

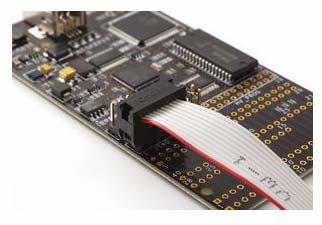

11 Podłączenie przez ISP Jeśli fuse bit JTAGEN jest niezaprogramowany interfejs JTAG będzie nieaktywny. Fuse bit JTAGEN nie może być zaprogramowany przez JTAG natomiast może być zaprogramowany przez ISP. Jeśli jest potrzeba użycia AVR Dragon w trybie ISP w STK500, należy wyciągnąć zworę RESET na STK500 i podłączyć 6-cio żyłową taśmę do odpowiedniego złącza ISP. Debugowanie przez debugwire Do prawidłowej komunikacji przez interfejs debugwire potrzebne są trzy przewody: RESET, Vcc i GND. Interfejs debugwire potrzebuje tylko jednego sygnału (RESET) do komunikacji z mikrokontrolerem. W celu debugowania fuse bit DWEN musi być zaprogramowany (DWEN=0). Mikrokontrolery AVR są dostarczane z niezaprogramowanym fuse bitem DWEN. Fuse bit DWEN może być zaprogramowany tylko przez ISP, co wymaga podłączenia przez 6-cio żyłową taśmę, dlatego zaleca się stosowanie tej taśmy podczas programowania i emulacji. UWAGA: Jeśli fuse bit DWEN jest zaprogramowany interfejs ISP jest nieaktywny. Podczas programowania interfejs ISP musi mieć kontrolę nad pinem RESET. Skasowanie fuse bitu DWEN jest możliwe tylko przez debugwire, programowanie równoległe lub szeregowe z wyższym napięciem. Rys. 8 11

12 Jeśli jest potrzeba użycia AVR Dragon w trybie ISP w STK500, należy wyciągnąć zworę RESET na STK500 i podłączyć do odpowiedniego złącza ISP. UWAGA: Zapewnienie poprawnej komunikacji przez linię RESET zależne jest od kilku spraw. Jeśli na linii RESET jest rezystor podciągający nie powinien on być mniejszy niż 10kΩ. Linia RESET nie powinna mieć obciążenia pojemnościowego. Rezystor podciągający nie jest wymagany do prawidłowej pracy interfejsu debugwire. Inne sygnały logiczne podłączone do linii RESET powinny być odłączone podczas debugu. UWAGA: Używanie debugwire nie jest możliwe, jeśli wcześniej zostały ustawione lock bity. Należy się upewnić, że lock bity nie są ustawione przed zaprogramowaniem fuse bitu DWEN, oraz nie programować lock bitów przy zaprogramowanym fuse bicie DWEN. W przypadku ustawienia lock bitów oraz fuse bitu DWEN można użyć jedynie programowania równoległego lub szeregowego z wyższym napięciem, aby skasować pamięć układu. 12

13 Rozdział 5. Schematy podłączeń mikrokontrolerów AVR ATtiny13 Programowanie: ISP, HVSP Debugowanie: debugwire Programowanie szeregowe z wyższym napięciem 20 H G 19 nc nc 18 F E 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 nc nc 6 nc nc 5 nc nc 4 nc D 3 nc nc 2 C B 1 nc nc ISP nc nc 6 nc nc 5 nc nc 4 nc nc 3 nc nc 2 A nc 1 nc nc JTAG nc nc Vcc 8 nc nc 7 5 B H 4 6 A nc 5 6 nc nc 5 6 C nc 3 4 nc nc 3 4 nc nc 3 7 D E 2 2 nc nc 1 2 nc nc 1 8 G F 1 Programowanie ISP i debugowanie przez debugwire 20 nc nc 19 nc nc 18 nc nc 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 nc nc 6 nc nc 5 nc nc 4 nc nc 3 nc nc 2 nc nc 1 nc nc ISP nc nc 6 E F 5 nc nc 4 B D 3 nc nc 2 A C 1 nc nc JTAG nc nc Vcc 8 nc nc 7 5 B E 4 6 A nc 5 6 nc nc 5 6 C nc 3 4 G nc 3 4 nc nc 3 7 D nc 2 2 nc nc 1 2 nc nc 1 8 G F 1 13

14 ATtiny25/45/85 Programowanie: ISP, HVSP Debugowanie: debugwire Programowanie szeregowe z wyższym napięciem 20 H G 19 nc nc 18 F E 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 nc nc 6 nc nc 5 nc nc 4 nc D 3 nc nc 2 C B 1 nc nc ISP nc nc 6 nc nc 5 nc nc 4 nc nc 3 nc nc 2 A nc 1 nc nc JTAG nc nc Vcc 8 nc nc 7 5 B H 4 6 A nc 5 6 nc nc 5 6 C nc 3 4 nc nc 3 4 nc nc 3 7 D E 2 2 nc nc 1 2 nc nc 1 8 G F 1 Programowanie ISP i debugowanie przez debugwire 20 nc nc 19 nc nc 18 nc nc 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 nc nc 6 nc nc 5 nc nc 4 nc nc 3 nc nc 2 nc nc 1 nc nc ISP nc nc 6 E F 5 nc nc 4 B D 3 nc nc 2 A C 1 nc nc JTAG nc nc Vcc 8 nc nc 7 5 B E 4 6 A nc 5 6 nc nc 5 6 C nc 3 4 G nc 3 4 nc nc 3 7 D nc 2 2 nc nc 1 2 nc nc 1 8 G F 1 14

15 ATtiny2313 Programowanie: ISP, równoległe Debugowanie: debugwire Programowanie ISP i debugowanie przez debugwire 20 nc nc 19 nc nc 18 nc nc 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 nc nc 6 nc nc 5 nc nc 4 nc nc 3 nc nc 2 nc nc 1 nc nc ISP 11 nc F 10 6 F E 5 12 nc nc 9 4 D C 3 13 nc nc 8 2 B A 1 14 nc nc 7 JTAG 15 nc nc 6 10 nc nc 9 16 nc nc 5 Vcc 8 nc nc 7 17 D nc 4 6 B nc 5 6 nc nc 5 18 A nc 3 4 G nc 3 4 nc nc 3 19 C nc 2 2 nc nc 1 2 nc nc 1 20 G E 1 Programowanie równoległe 20 T S 19 nc nc 18 R Q 17 nc nc 16 nc O 15 nc nc 14 N M 13 nc nc 12 L K 11 nc nc 10 J nc 9 nc nc 8 H G 7 nc nc 6 F E 5 nc nc 4 D C 3 nc nc 2 B A 1 nc nc ISP 11 O T 10 6 nc nc 5 12 A N 9 4 nc nc 3 13 B M 8 2 U nc 1 14 C L 7 JTAG 15 D K 6 10 nc nc 9 16 E Q 5 Vcc 8 nc nc 7 17 F nc 4 6 U nc 5 6 nc nc 5 18 G J 3 4 nc nc 3 4 nc nc 3 19 H nc 2 2 nc nc 1 2 nc nc 1 20 S R 1 15

16 ATmega48/88/168 Programowanie: ISP, równoległe Debugowanie: debugwire Programowanie ISP i debugowanie przez debugwire 20 nc nc 19 nc nc 18 nc nc 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 15 nc nc 14 6 nc nc 5 16 nc nc 13 4 nc nc 3 17 D nc 12 2 nc nc 1 18 A nc 11 ISP 19 C nc 10 6 F E 5 20 nc nc 9 4 D C 3 21 nc F 8 2 B A 1 22 nc G 7 JTAG 23 nc nc 6 10 nc nc 9 24 nc nc 5 Vcc 8 nc nc 7 25 nc nc 4 6 B nc 5 6 nc nc 5 26 nc nc 3 4 G nc 3 4 nc nc 3 27 nc nc 2 2 nc nc 1 2 nc nc 1 28 nc E 1 Programowanie równoległe 20 T S 19 nc nc 18 R Q 17 nc nc 16 P O 15 nc nc 14 N M 13 nc nc 12 L K 11 nc nc 10 J I 9 nc nc 8 H G 7 15 B A 14 6 F E 5 16 C P 13 4 D C 3 17 D O 12 2 B A 1 18 E N 11 ISP 19 F nc 10 6 nc nc 5 20 nc Q 9 4 nc nc 3 21 nc T 8 2 U nc 1 22 nc S 7 JTAG 23 G M 6 10 nc nc 9 24 H L 5 Vcc 8 nc nc 7 25 I K 4 6 U nc 5 6 nc nc 5 26 nc J 3 4 nc nc 3 4 nc nc 3 27 nc nc 2 2 nc nc 1 2 nc nc 1 28 nc R 1 16

17 ATmega8 Programowanie: ISP, równoległe Programowanie ISP 20 nc nc 19 nc nc 18 nc nc 17 nc nc 16 nc nc 15 nc nc 14 nc nc 13 nc nc 12 nc nc 11 nc nc 8 nc nc 7 15 nc nc 14 6 nc nc 5 16 nc nc 13 4 nc nc 3 17 D nc 12 2 nc nc 1 18 A nc 11 ISP 19 C nc 10 6 F E 5 20 nc nc 9 4 D C 3 21 nc F 8 2 B A 1 22 nc G 7 JTAG 23 nc nc 6 10 nc nc 9 24 nc nc 5 Vcc 8 nc nc 7 25 nc nc 4 6 B nc 5 6 nc nc 5 26 nc nc 3 4 G nc 3 4 nc nc 3 27 nc nc 2 2 nc nc 1 2 nc nc 1 28 nc E 1 Programowanie równoległe 20 T S 19 nc nc 18 R Q 17 nc nc 16 P O 15 nc nc 14 N M 13 nc nc 12 L K 11 nc nc 10 J I 9 nc nc 8 H G 7 15 B A 14 6 F E 5 16 C P 13 4 D C 3 17 D O 12 2 B A 1 18 E N 11 ISP 19 F nc 10 6 nc nc 5 20 nc Q 9 4 nc nc 3 21 nc T 8 2 U nc 1 22 nc S 7 JTAG 23 G M 6 10 nc nc 9 24 H L 5 Vcc 8 nc nc 7 25 I K 4 6 U nc 5 6 nc nc 5 26 nc J 3 4 nc nc 3 4 nc nc 3 27 nc nc 2 2 nc nc 1 2 nc nc 1 28 nc R 1 17

18 ATmega16/32 Programowanie: ISP, równoległe, JTAG Debugowanie: JTAG Programowanie ISP 20 nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc nc 9 26 nc nc 15 8 nc nc 7 27 nc nc 14 6 nc nc 5 28 nc nc 13 4 nc nc 3 29 nc nc 12 2 nc nc 1 30 nc F 11 ISP 31 nc G 10 6 F E 5 32 nc E 9 4 D C 3 33 nc C 8 2 B A 1 34 nc A 7 JTAG 35 nc D 6 10 nc nc 9 36 nc nc 5 Vcc 8 nc nc 7 37 nc nc 4 6 B nc 5 6 nc nc 5 38 nc nc 3 4 G nc 3 4 nc nc 3 39 nc nc 2 2 nc nc 1 2 nc nc 1 40 nc nc 1 Programowanie i debugowanie przez JTAG 20 nc nc nc nc nc nc nc nc nc nc nc nc nc nc A nc nc nc E nc nc nc 9 26 C nc 15 8 nc nc 7 27 G nc 14 6 nc nc 5 28 nc nc 13 4 nc nc 3 29 nc nc 12 2 nc nc 1 30 nc B 11 ISP 31 nc I 10 6 nc nc 5 32 nc F 9 4 nc nc 3 33 nc nc 8 2 nc nc 1 34 nc nc 7 JTAG 35 nc nc 6 10 H G 9 36 nc nc 5 Vcc 8 nc nc 7 37 nc nc 4 6 D H 5 6 F E 5 38 nc nc 3 4 I nc 3 4 D C 3 39 nc nc 2 2 nc nc 1 2 B A 1 40 nc nc 1 18

19 Programowanie równoległe 20 T S P O R Q nc N P O nc M N M nc L L K nc K J I 9 26 nc J 15 8 H G 7 27 nc nc 14 6 F E 5 28 nc Q 13 4 D C 3 29 nc nc 12 2 B A 1 30 nc T 11 ISP 31 nc S 10 6 nc nc 5 32 nc R 9 4 nc nc 3 33 nc H 8 2 U nc 1 34 nc G 7 JTAG 35 nc F 6 10 nc nc 9 36 nc E 5 Vcc 8 nc nc 7 37 nc D 4 6 U nc 5 6 nc nc 5 38 nc C 3 4 nc nc 3 4 nc nc 3 39 nc B 2 2 nc nc 1 2 nc nc 1 40 I A 1 Mikrokontrolery w układzie zewnętrznym AVR w obudowach innych niż DIP oraz z ilością wyprowadzeń większą niż 40 nie pasują do obszaru prototypowego AVR Dragon. Wszystkie interfejsy programowania mogą być podłączone do zewnętrznego układu za pomocą dodatkowych przewodów. UWAGA: Nie jest zalecane programowanie równoległe i szeregowe z wyższym napięciem mikrokontrolerów w układzie zewnętrznym. 19

20 Rozdział 6. Rozwiązywanie problemów Tabela 3 Problem Powód Rozwiązanie Odczytana sygnatura to 0x00 0x00 0x00 Zbyt duża częstotliwość ISP Zmniejszyć częstotliwość ISP w ustawieniach AVR Nie można skomunikować się z AVR przez debugwire Nie można skomunikować się z AVR przez debugwire Proces debugowania został przerwany, podczas pracy z STK500 Po zaprogramowaniu fuse bitu DWEN, AVR Dragon nie może rozpocząć debugowania Napięcie zasilania AVR na obszarze prototypowym jest odczytywane jako 0V Nie można ustawić częstotliwości ISP Rezystor podciągający na linii RESET jest zbyt mały Kondensator odsprzęgający zakłóca transmisję Linia RESET jest mocno podciągnięta do Vcc Linia RESET jest mocno podciągnięta do Vcc AVR Dragon nie ma podpiętego napięcia zasilania mikrokontrolera. Napięcie zasilania jest mierzone przez pin 2 złącza ISP lub pin 4 złącza JTAG AVR Dragon nie może odczytać napięcia zasilania mikrokontrolera Dragon Usunąć rezystor lub zwiększyć wartość do 10kΩ lub więcej Usunąć kondensator podczas debugowania Usunąć zworę RESET na STK500, AVR Dragon musi mieć kontrolę nad linią RESET Usunąć zworę RESET na STK500, AVR Dragon musi mieć kontrolę nad linią RESET Podłączyć pin 2, 4 lub 6 złącza Vcc do pinu 2 złącza ISP Jak wyżej 20

21 ul. Karolinki 58, Gliwice tel. (032) , fax. (032)
