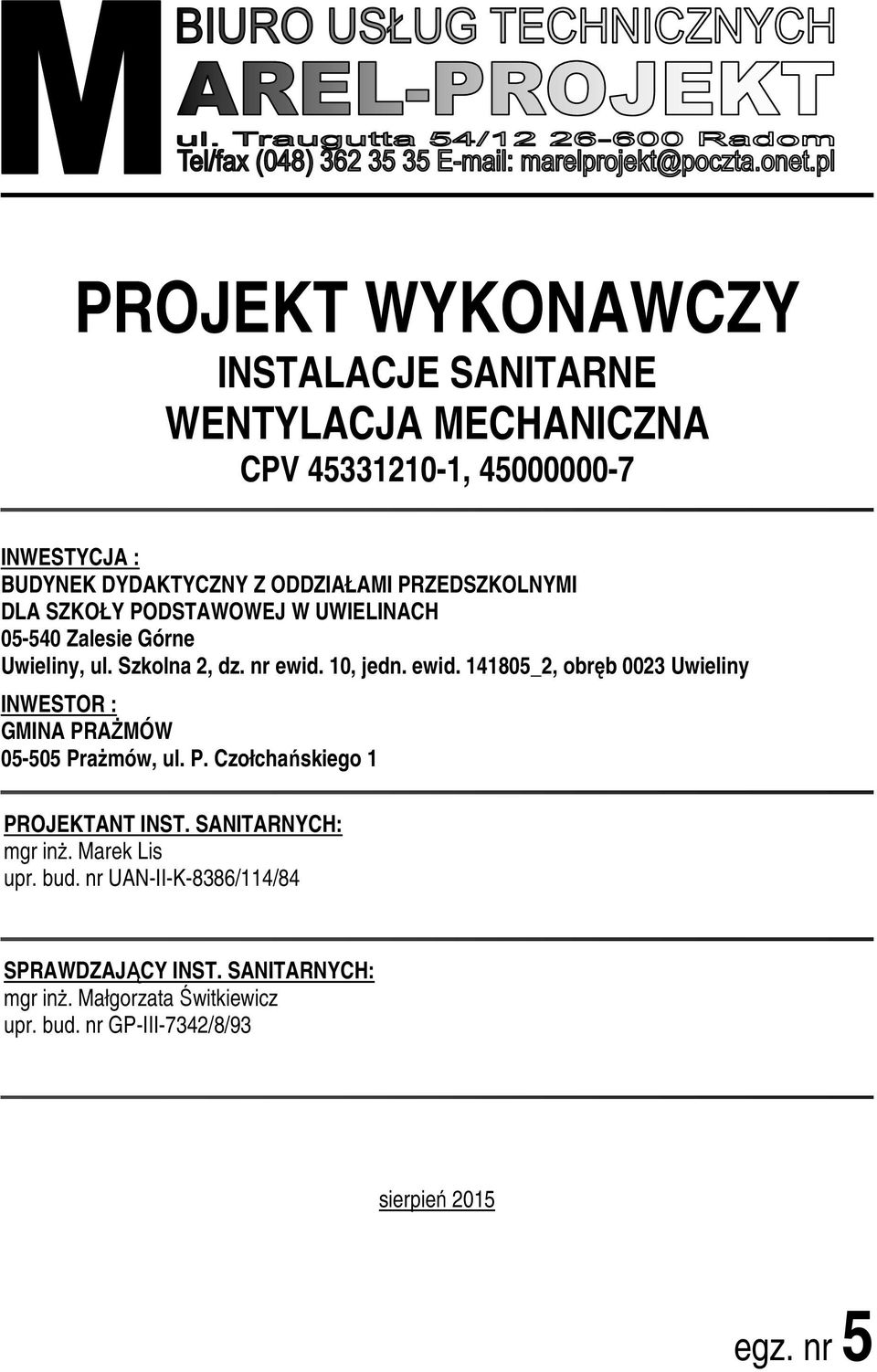

1 PROJEKT WYKONAWCZY INSTALACJE SANITARNE WENTYLACJA MECHANICZNA CPV , INWESTYCJA : BUDYNEK DYDAKTYCZNY Z ODDZIAŁAMI PRZEDSZKOLNYMI DLA SZKOŁY PODSTAWOWEJ W UWIELINACH Zalesie Górne Uwieliny, ul. Szkolna 2, dz. nr ewid. 10, jedn. ewid _2, obręb 0023 Uwieliny INWESTOR : GMINA PRAŻMÓW Prażmów, ul. P. Czołchańskiego 1 PROJEKTANT INST. SANITARNYCH: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY INST. SANITARNYCH: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 sierpień 2015 egz. nr 5

2 SPIS TREŚCI I OPIS TECHNICZNY 1. Podstawa opracowania 2. Materiały wyjściowe do opracowania 3. Zakres opracowania 4. Opis instalacji wentylacji mechanicznej 5. Uwagi wykonawczo-eksploatacyjne II SPECYFIKACJA ELEMENTÓW WENTYLACYJNYCH III RYSUNKI 1. Rzut parteru 1:50 2. Rzut piętra 1:50 3. Rzut poddasza 1:50 2

3 I. OPIS TECHNICZNY 1. Podstawa opracowania Podstawą opracowania jest umowa nr PSZ z dn z Inwestorem: Gmina Prażmów ul. P. Czołchańskiego 1, Prażmów 2. Materiały wyjściowe do projektowania - P.W. architektoniczno budowlany budynku - P.B. instalacji sanitarnych budynku - Inwentaryzacja budynku istniejącego do celów projektowych - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy 3. Zakres opracowania Niniejszy projekt obejmuje swoim zakresem instalację wentylacji mechanicznej dla projektowanego budynku dydaktycznego. 4. Opis instalacji wentylacji mechanicznej 4.1. Określenie ilości powietrza wentylacyjnego dla pomieszczeń. Ilość powietrza, jaką ze względów higienicznych należy odprowadzić i jednocześnie doprowadzić z pomieszczeń określona jest w PN 83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Zgodnie z pkt normy: -Pomieszczenia w żłobkach i przedszkolach przeznaczonych do przebywania dzieci powinny mieć zapewniony dopływ co najmniej 15 m 3 /h powietrza zewnętrznego dla każdego przebywającego dziecka. -Pomieszczenia przeznaczone do stałego i czasowego pobytu ludzi powinny mieć zapewniony dopływ co najmniej 20 m 3 /h powietrza zewnętrznego dla każdej przebywającej osoby. W świetle powyższych wymagań przyjęto strumień powietrza wentylacyjnego w ilości: - 2,0 - krotnej wymiany powietrza na godzinę dla pomieszczeń dydaktycznych, - 2,0 - krotnej wymiany powietrza na godzinę dla pomieszczeń socjalnych, - 2,0 - krotnej wymiany powietrza na godzinę dla pomieszczeń szatni (okrycia wierzchnie), - 2,0 - krotnej wymiany powietrza na godzinę dla pomieszczeń gospodarczych, - 1,0 - krotnej wymiany powietrza na godzinę dla pomieszczeń magazynów, - 0,5 - krotnej wymiany powietrza na godzinę dla komunikacji (korytarzy), - 50 m 3 /h dla oczka w sanitariatach, - 25 m 3 /h dla pisuaru w sanitariatach, - 15 m 3 /h dla umywalki w sanitariatach 3

4 4.2. Sposób rozwiązania wentylacji pomieszczeń dydaktycznych oraz zapleczy socjalnych Dla wentylacji pomieszczeń zaprojektowano system wentylacji mechanicznej składający się z: -nawiewnik okienny, higrosterowany, dwusystemowy, z wytłumieniem akustycznym o wydajności 7-28 m 3 /h, -przepust transferowy ścienny zabezpieczony klapą p.poż. EIS 120 φ125 (klapa ze sprężyną napędową, bezpiecznikiem topikowym 72 o C i dwoma zatrzaskami blokującymi) z obustronną kratką z siatką φ125 -kratka wyciągowa, higrosterowana φ125, o wydajności m 3 /h, z ABS/PE, bez zasilania -wentylator wyciągowy komorowy o zakresie przepływu m 3 /h wyposażony w automatykę sterującą dostosowującą pracę wentylatora do stopnia otwarcia kratek wentylacyjnych. -klapa p.poż. EIS 120 φ315, kanałowa, z mechanizmem sprężynowym z bezpiecznikiem topikowym 72 o C, wykonana z tworzywa termo-pęczniejącego, obudowa klapy ze stali ocynkowanej -kanałowy tłumik szumów, okrągły φ315, l=1200mm -wyrzutnia dachowa okrągła, z podstawą dachową φ315 Nawiew świeżego powietrza do pomieszczeń przewiduje się przez montowane w stolarce okiennej nawiewniki dwusystemowe, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza. W nawiewnikach o zmiennym strumieniu przepływu, stopień otwarcia następuje automatycznie (bez ingerencji użytkownika) w zależności od wilgotności względnej powietrza w pomieszczeniu. Uzależnienie stopnia otwarcia nawiewnika od poziomu wilgotności w pomieszczeniu pozwala na znaczne oszczędności energii cieplnej zużywanej do ogrzania powietrza wentylującego. Rozpatrywany zestaw nawiewnika składa się z trzech części. Pierwszym podstawowym elementem zestawu jest nawiewnik z przepustnicą regulującą strumień powietrza napływającego oraz czujnikiem wilgotności. Drugą częścią zestawu jest łącznik ramka montażowa, który umożliwia zamocowanie nawiewnika do okna. Ostatnią zewnętrzną częścią zestawu jest okapnik wyposażony w samoczynny regulator przepływu. Ogranicza on ilość powietrza nawiewanego w przypadku występowania dużej różnicy ciśnienia między wnętrzem pomieszczenia a stroną zewnętrzną oraz zabezpiecza zestaw przed wpływami warunków atmosferycznych. Dzięki zastosowaniu takiego zestawu, przy maksymalnym stopniu otwarcia nawiewnika, osiągamy wytłumienie dźwięków dochodzących do pomieszczenia z zewnątrz o 35 db. Nawiewnik okienny wyposażony jest w przełącznik regulacji otwarcia elementu ustawiany w trzech możliwych pozycjach tj. minimalnego przepływu, pracy w trybie automatycznym higrosterowanym oraz otwarcia maksymalnego. Zastosowane rozwiązanie umożliwia zmianę zakresu pracy zestawu z higrosterowanej na ciśnieniową. Nawiewniki muszą posiadać aktualną aprobatę techniczną dopuszczającą do stosowania w budownictwie. Instalację wentylacji wywiewnej należy wykonać z przewodów z blachy stalowej ocynkowanej o przekroju kołowym typu SPIRO, z kształtkami z fabrycznie zamontowanymi uszczelkami EPDM. Bezpośredni wywiew powietrza z pomieszczeń realizowany będzie za pośrednictwem kratek wyciągowych higrosterowanych. Kratki wyposażone są w czujnik wilgotności, który otwiera lub zamyka przepustnicę umieszczoną w kratce w funkcji poziomu wilgotności względnej wentylowanych pomieszczeń. Jako wentylatory wyciągowe zastosowano jednostki wentylacyjne wyposażone w automatykę dostosowującą pracę wentylatora do stopnia otwarcia kratek higrosterowanych. Automatyka umożliwia zmianę oraz odczyt aktualnych parametrów pracy. Podczas pierwszego rozruchu urządzenia zastosowana automatyka sterująca określa charakterystykę instalacji, następnie 4

5 przechodzi w tryb automatycznej kontroli pracy. Wentylatory montowane będą jako podwieszone pod stropem pomieszczenia technicznego. Wyrzut powietrza z jednostek do projektowanych pionów instalacji zakończonych ponad dachem budynku wyrzutniami dachowymi okrągłymi. Wentylatory po stronie ssawnej winny być wyposażone w kanałowe tłumiki szumów okrągłe o długości co najmniej 1200 mm. W celu zabezpieczenia przed przenoszeniem dźwięków przewodami wentylacji, wszystkie piony wentylacyjne należy zaizolować akustycznie matami izolacyjnymi o grub. min.20 mm. W miejscu przechodzenia instalacji układów wentylacyjnych przez wydzielone strefy ochrony przeciwpożarowej należy bezwzględnie montować klapy p.poż. uruchamiane za pomocą wyzwalacza termicznego Sposób rozwiązania wentylacji zapleczy sanitarnych Dla wentylacji pomieszczeń zaprojektowano system wentylacji mechanicznej składający się z: -kratka wyciągowa, higrosterowana φ125, o wydajności m 3 /h, z ABS/PE, bez zasilania -kratka wyciągowa, higrosterowana φ125, o wydajności m 3 /h, z ABS/PE, z zasilaniem 2x1,5V z czujnikiem ruchu i opóźnieniem otwarcia 1min -zbiorczy wentylator wyciągowy komorowy, podsufitowy, z wytłumieniem akustycznym -klapa p.poż. EIS 120 φ125, kanałowa, z mechanizmem sprężynowym z bezpiecznikiem topikowym 72 o C, wykonana z tworzywa termo-pęczniejącego, obudowa klapy ze stali ocynkowanej -wyrzutnia dachowa okrągła, z podstawą dachową φ125 Wyciąg powietrza z pomieszczeń sanitarnych realizowany będzie za pomocą jednostek wentylatorów zbiorczych komorowych, połączonych z kratkami wyciągowymi higrosterowanymi za pomocą przewodów z blachy stalowej ocynkowanej typu SPIRO, z kształtkami z fabrycznie zamontowanymi uszczelkami EPDM. Kratki wyposażone w czujnik wilgotności, który otwiera lub zamyka przepustnicę umieszczoną w kratce w funkcji poziomu wilgotności względnej wentylowanych pomieszczeń. Zastosowany dodatkowo w kratkach czujnik ruchu umożliwia pełne otwarcie przepustnicy w momencie pojawienia się osób w pomieszczeniu. Zastosowanie kratek z czujnikiem ruchu w pomieszczeniach pozwoli w szybkim tempie usunąć zanieczyszczenia w czasie przebywania w nim osób. Po 25 minutach od wyjścia użytkowników z pomieszczenia, przepustnica zamyka się do wartości 25% strumienia nominalnego (wentylacja dyżurna). Montaż wentylatorów komorowych przewidziano w przestrzeni stropów podwieszonych zapleczy sanitarnych. Wyrzut powietrza z urządzeń zaplanowano bezpośrednio do projektowanych pionów instalacji, zakończonych ponad dachem obiektu wyrzutniami dachowymi okrągłymi. W celu zabezpieczenia przed przenoszeniem dźwięków przewodami wentylacji, wszystkie piony wentylacyjne należy zaizolować akustycznie matami izolacyjnymi o grub. min.20 mm Sterowanie pracą układów Projektowane układy wentylacji mechanicznej wyciągowej z pomieszczeń pracować będą 24h na dobę. Sterowanie ilością przepływającego powietrza przez pomieszczenia odbywać się będzie na podstawie pomiaru poziomu wilgotności powietrza w wentylowanych pomieszczeniach. Realizowane to będzie za pomocą czujników wilgotności zamontowanych w każdym nawiewniku okiennym oraz kratce wywiewnej. Wentylatory komorowe stacjonarne wyposażone są w układy sterowania pozwalające na utrzymanie nastawionego ciśnienia w instalacji w całym zakresie przepływu. Wentylatory komorowe podsufitowe posiadają wbudowaną automatykę sterującą i nie wymagają obsługi. 5

6 4.5. Ochrona przed hałasem Zastosowane w projekcie wentylacji urządzenia w pełni zabezpieczają użytkowników przed nadmiernym hałasem. Współczynnik Dn,e,w tłumienia dźwięków zewnętrznych w nawiewnikach okiennych wynosi 35 db. Wentylatory zbiorcze podsufitowe, akustyczne posiadają współczynnik szumów własnych wynoszący 33 db. Układy sterujące jednostek wentylacyjnych stacjonarnych umożliwiają redukcję podciśnienia i przepływu, co korzystnie wpływa na poprawę charakterystyki akustycznej kratek wyciągowych oraz prowadzi do zmniejszenia hałasu emitowanego przez wentylator. Wentylatory stacjonarne po stronie ssawnej należy wyposażyć w kanałowe okrągłe tłumiki szumów. W celu zabezpieczenia przed przenoszeniem dźwięków przewodami wentylacji, wszystkie piony wentylacyjne należy zaizolować akustycznie matami izolacyjnymi o grub. min.20 mm. 5. Uwagi wykonawczo-eksploatacyjne - Całość robót wykonać w oparciu o: *Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Część II. Instalacje sanitarne. *Wytyczne wykonania instalacji centralnego ogrzewania zastosowanych systemów *Przejścia przewodów centralnego ogrzewania przez przegrody budowlane oddzielające różne Strefy p.poż., wykonywać z uszczelnieniem ogniochronną elastyczną masą uszczelniającą F2, - Wszystkie materiały i urządzenia instalacyjne określonych producentów, wymienione w opracowaniu, należy traktować jako przykładowe. Dopuszcza się wykorzystanie innych materiałów i urządzeń lecz o podobnej charakterystyce. - Montaż urządzeń prowadzić zgodnie z wymogami producentów lub dostawców urządzeń - Przed przystąpieniem do wykonywania instalacji wszystkie wymiary sprawdzić na budowie - Skrzydła drzwi do pomieszczeń sanitarnych i bez okiennych wyposażyć w kratki transferowe o powierzchni netto 200 cm 2, umieszczone w dolnej części skrzydła, - Wykonać obudowy układów i kanałów wentylacyjnych z płyt g-k. 6
