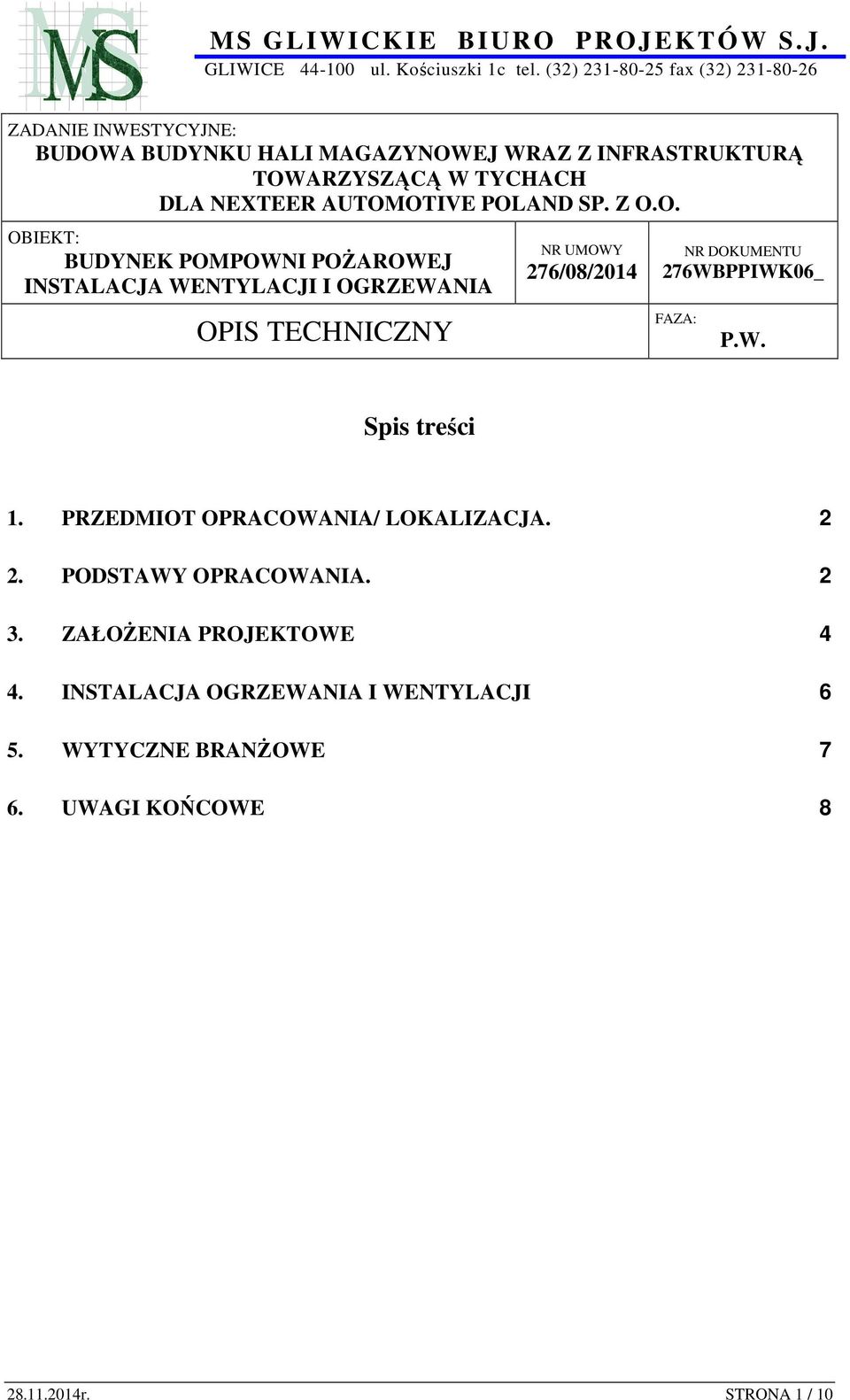

1 Spis treści 1. PRZEDMIOT OPRACOWANIA/ LOKALIZACJA PODSTAWY OPRACOWANIA ZAŁOŻENIA PROJEKTOWE 4 4. INSTALACJA OGRZEWANIA I WENTYLACJI 6 5. WYTYCZNE BRANŻOWE 7 6. UWAGI KOŃCOWE r. STRONA 1 / 10

2 1. PRZEDMIOT OPRACOWANIA/ LOKALIZACJA. Przedmiotem opracowania jest projekt wykonawczy budynku pompowni pożarowej dla inwestycji pod nazwą: Budowa budynku hali magazynowej wraz z infrastrukturą towarzyszącą w Tychach przy ul.towarowej 6, gmina M.Tychy. Opracowanie obejmuje projekt wykonawczy instalacji wentylacji i ogrzewania: BUDYNKU POMPOWNI POŻAROWEJ. 2. PODSTAWY OPRACOWANIA. Podstawa i materiały służące do opracowania: zlecenie na wykonanie projektu wykonawczego instalacji wentylacji i ogrzewania, aktualne podkłady architektoniczno-budowlane, wytyczne i uzgodnienia z Inwestorem, katalogi urządzeń, elementów i przewodów instalacji wentylacji, obowiązujące przepisy, normy i wytyczne projektowania. Projekt opracowano odpowiednio do obowiązujących uzgodnień i warunków realizacji aktualnych w dniu oddania projektu Zamawiającemu. Realizacja projektu po upływie 24 miesięcy od daty przekazania opracowania Zamawiającemu, wymagać będzie aktualizacji przyjętych w projekcie uzgodnień i dostosowania rozwiązań projektowych do wymagań aktualnych Polskich Norm i innych przepisów oraz do aktualnych warunków wykonawstwa i dostaw. Podstawą niniejszego opracowania są: r. STRONA 2 / 10

towarowej 6, gmina M.Tychy. Opracowanie obejmuje projekt wykonawczy instalacji wentylacji i ogrzewania: BUDYNKU POMPOWNI POŻAROWEJ. 2. PODSTAWY OPRACOWANIA.

3 umowa zawarta z Zamawiającym na wykonanie projektu wykonawczego instalacji wentylacji mechanicznej i ogrzewania, wytyczne oraz uzgodnienia z zamawiającym na etapie projektu, informacje zamawiającego na temat danych technicznych planowanych urządzeń technologicznych podkłady oraz wytyczne architektoniczne uzgodnienia międzybranżowe oprogramowanie inżynierskie wspomagające projektowanie Dz. U. 2002r. nr 75 poz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wraz z późniejszymi zmianami oraz ze wszystkimi normami wymienionymi w tym rozporządzeniu Dziennik Ustaw Nr 169/2003r poz Obwieszczenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej PN83-B-03430/Az3 zmiana do normy PN-83/B PN-B-02421:2000 Izolacja cieplna przewodów i armatury PN-B-76003:1996 Filtry powietrza PN-87/B-02151/01 Ochrona przed hałasem pomieszczeń w budynkach PN-87/B-02151/02 Dopuszczalne wartości poziomu dźwięku w pomieszczeniach PN-78/B Parametry obliczeniowe powietrza wewnętrznego PN-89/B Zasady wykonywania i oznaczania rysunku technicznego w wentylacji i klimatyzacji r. STRONA 3 / 10

2002r. nr 75 poz. 690 - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.

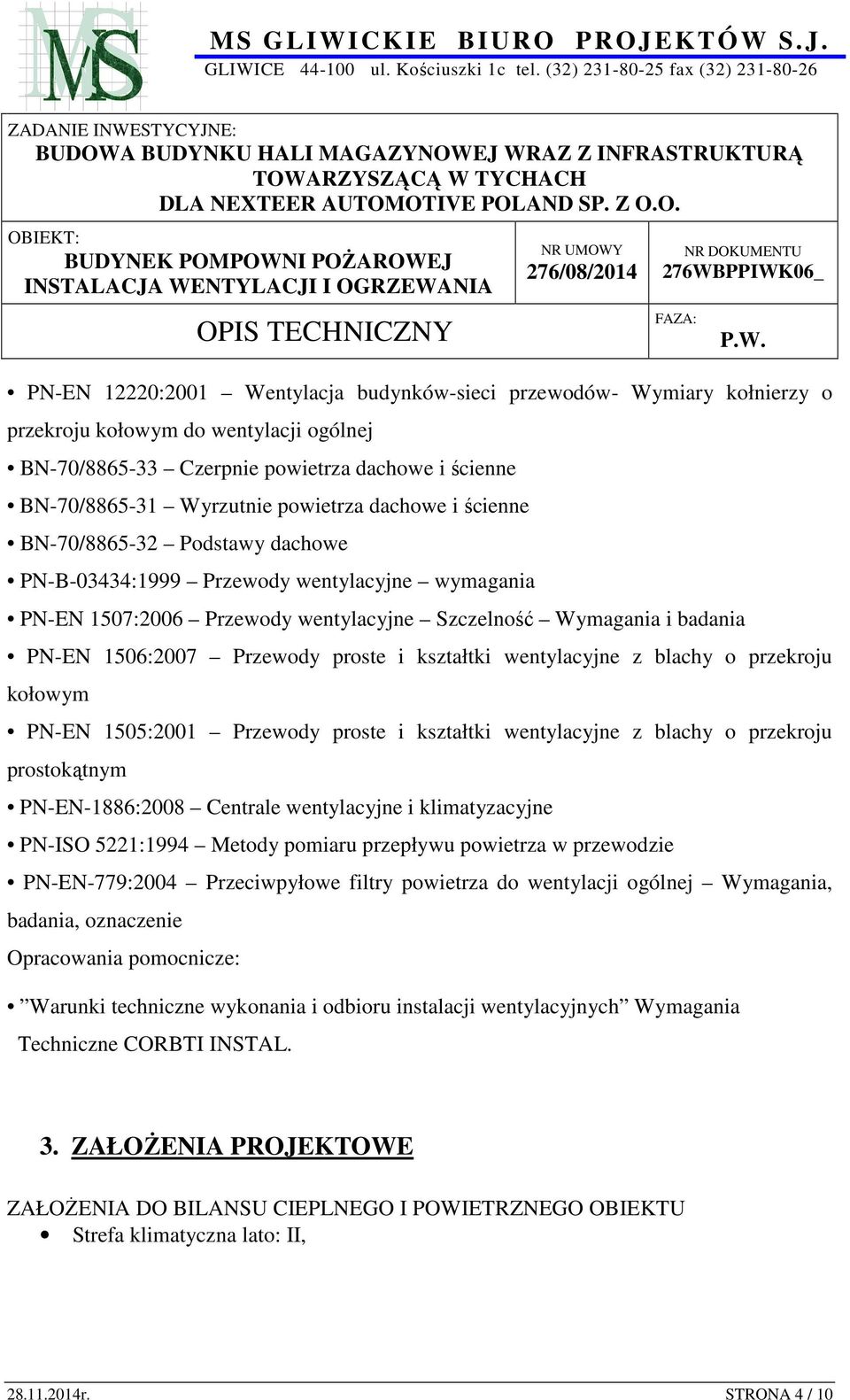

4 PN-EN 12220:2001 Wentylacja budynków-sieci przewodów- Wymiary kołnierzy o przekroju kołowym do wentylacji ogólnej BN-70/ Czerpnie powietrza dachowe i ścienne BN-70/ Wyrzutnie powietrza dachowe i ścienne BN-70/ Podstawy dachowe PN-B-03434:1999 Przewody wentylacyjne wymagania PN-EN 1507:2006 Przewody wentylacyjne Szczelność Wymagania i badania PN-EN 1506:2007 Przewody proste i kształtki wentylacyjne z blachy o przekroju kołowym PN-EN 1505:2001 Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym PN-EN-1886:2008 Centrale wentylacyjne i klimatyzacyjne PN-ISO 5221:1994 Metody pomiaru przepływu powietrza w przewodzie PN-EN-779:2004 Przeciwpyłowe filtry powietrza do wentylacji ogólnej Wymagania, badania, oznaczenie Opracowania pomocnicze: Warunki techniczne wykonania i odbioru instalacji wentylacyjnych Wymagania Techniczne CORBTI INSTAL. 3. ZAŁOŻENIA PROJEKTOWE ZAŁOŻENIA DO BILANSU CIEPLNEGO I POWIETRZNEGO OBIEKTU Strefa klimatyczna lato: II, r. STRONA 4 / 10

kształtki wentylacyjne z blachy o przekroju kołowym PN-EN 1505:2001 Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym PN-EN-1886:2008 Centrale wentylacyjne i klimatyzacyjne

5 Obliczeniowa temperatura zewnętrzna latem: 30 C, entalpia powietrza i = 79,0 kj/kg, zawartość wilgoci: wilgotność bezwzględna x=18,3 g/kg, wilgotność względna powietrza ϕ =60% Strefa klimatyczna zimą: II Obliczeniowa temperatura zewnętrzna zimą: -18 C, entalpia powietrza i = - 18,4 kj/kg, zawartość wilgoci: wilgotność bezwzględna x = 0,8 g/kg, wilgotność względna powietrza ϕ =100% Parametry wewnętrzne pomieszczeń zgodne z wymaganiami i zaleceniami norm i przepisów. POZIOMY HAŁASU Maksymalny dopuszczalny równoważny poziom dźwięku przenikającego do pomieszczenia od wyposażenia technicznego budynku nie powinien przekraczać wartości wyspecyfikowanych w poniższej tabeli oraz wartości podanych w PN-87/B-02151/02. Tab. Nr 1. Rodzaj pomieszczenia Poziom dźwięku db(a) Pom. biurowe bez wewnętrznych źródeł hałasu 40 Pom. biurowe z wewnętrznymi źródłami hałasu 45 Szatnie, pom.techniczne 50 Dopuszczalny poziom hałasu emitowanego na zewnątrz wyrażony równoważnym poziomem dźwięku w db określa Rozporządzenie Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia 13 maja 1998r. (Dz. U. Nr 66 poz. 436) i wynosi 55 db w porze dnia oraz 45 db w porach nocnych r. STRONA 5 / 10

wewnętrzne pomieszczeń zgodne z wymaganiami i zaleceniami norm i przepisów.

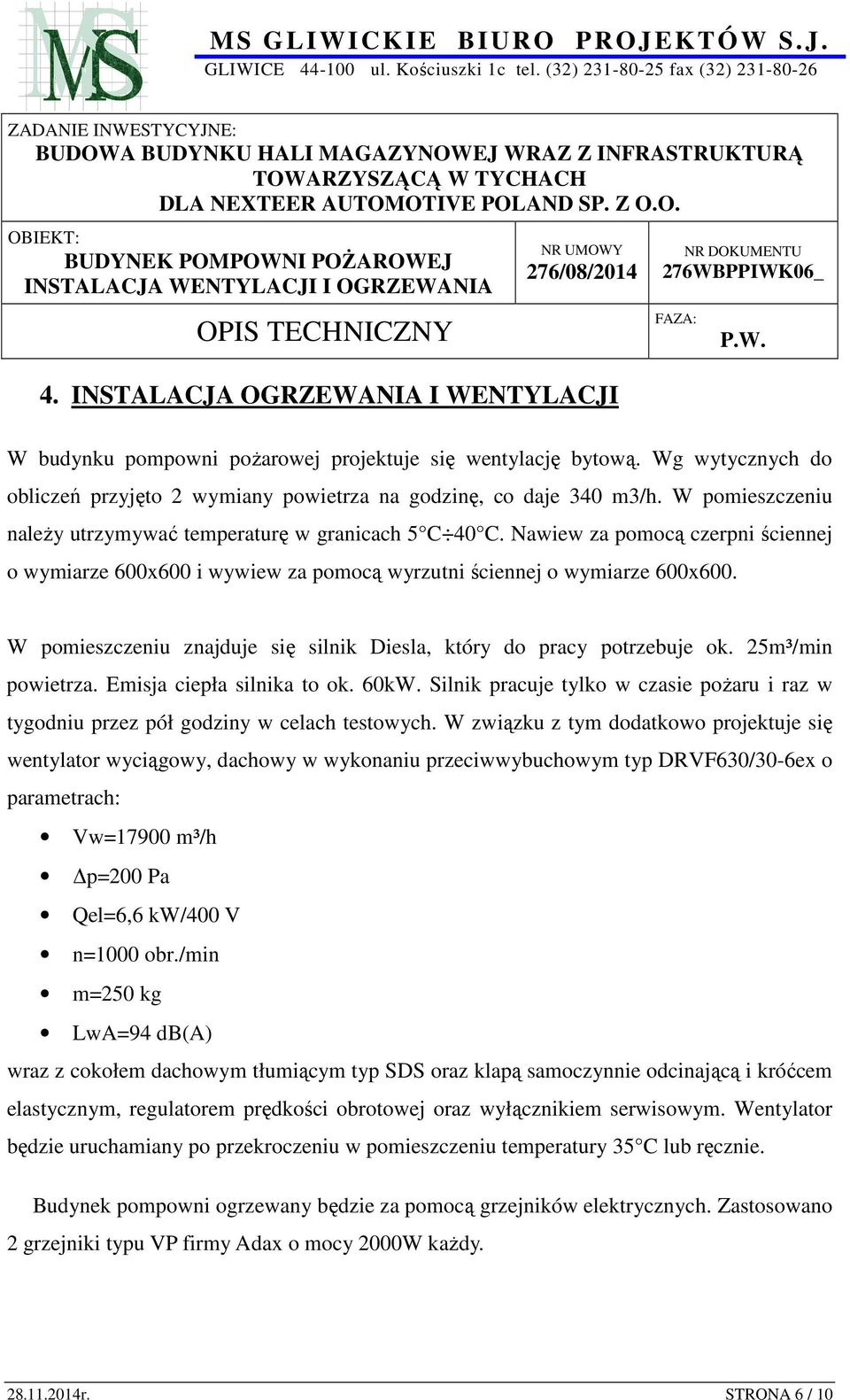

6 4. INSTALACJA OGRZEWANIA I WENTYLACJI W budynku pompowni pożarowej projektuje się wentylację bytową. Wg wytycznych do obliczeń przyjęto 2 wymiany powietrza na godzinę, co daje 340 m3/h. W pomieszczeniu należy utrzymywać temperaturę w granicach 5 C 40 C. Nawiew za pomocą czerpni ściennej o wymiarze 600x600 i wywiew za pomocą wyrzutni ściennej o wymiarze 600x600. W pomieszczeniu znajduje się silnik Diesla, który do pracy potrzebuje ok. 25m³/min powietrza. Emisja ciepła silnika to ok. 60kW. Silnik pracuje tylko w czasie pożaru i raz w tygodniu przez pół godziny w celach testowych. W związku z tym dodatkowo projektuje się wentylator wyciągowy, dachowy w wykonaniu przeciwwybuchowym typ DRVF630/30-6ex o parametrach: Vw=17900 m³/h p=200 Pa Qel=6,6 kw/400 V n=1000 obr./min m=250 kg LwA=94 db(a) wraz z cokołem dachowym tłumiącym typ SDS oraz klapą samoczynnie odcinającą i króćcem elastycznym, regulatorem prędkości obrotowej oraz wyłącznikiem serwisowym. Wentylator będzie uruchamiany po przekroczeniu w pomieszczeniu temperatury 35 C lub ręcznie. Budynek pompowni ogrzewany będzie za pomocą grzejników elektrycznych. Zastosowano 2 grzejniki typu VP firmy Adax o mocy 2000W każdy r. STRONA 6 / 10

W pomieszczeniu znajduje się silnik Diesla, który do pracy potrzebuje ok. 25m³/min powietrza. Emisja ciepła silnika to ok. 60kW.

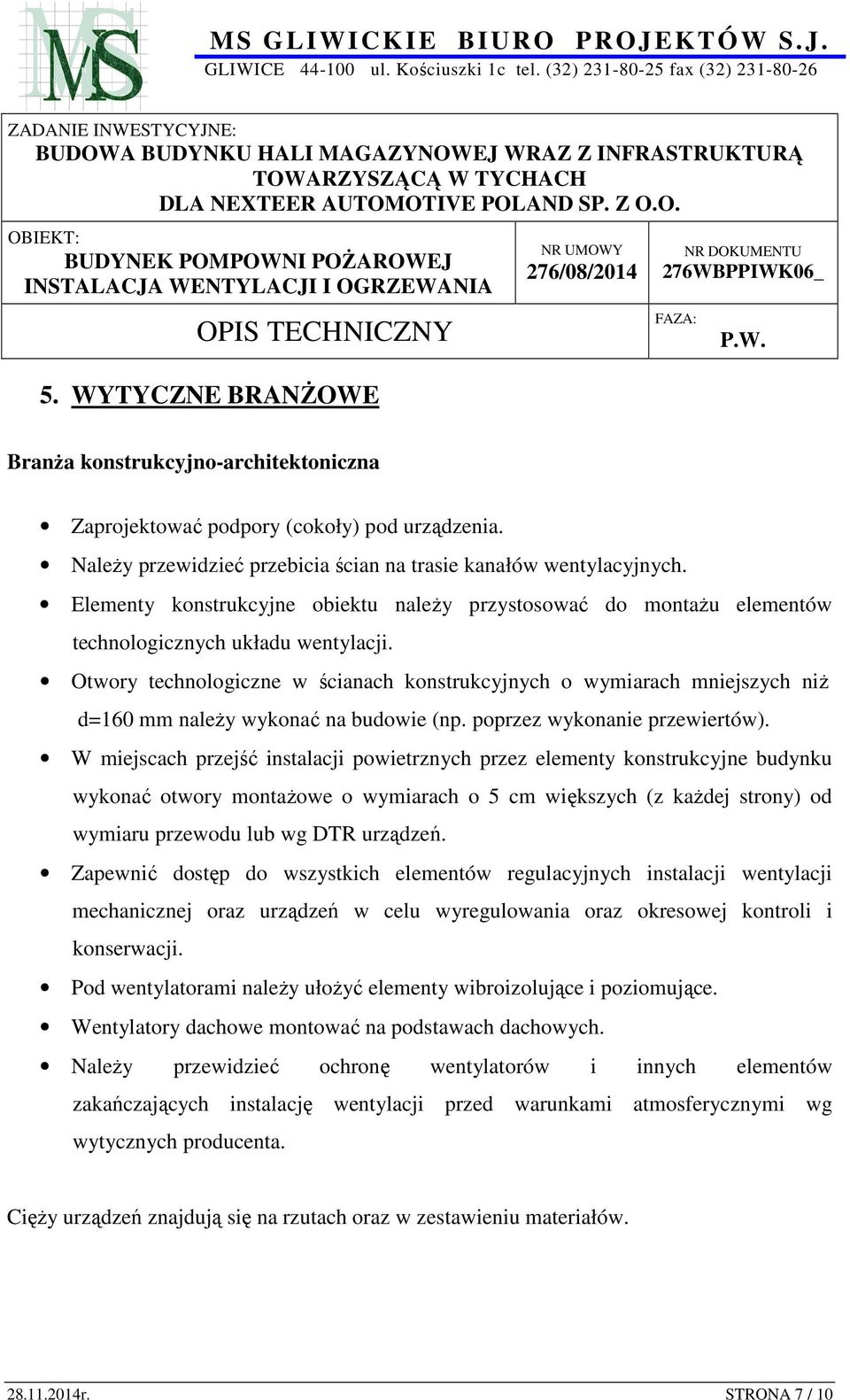

7 5. WYTYCZNE BRANŻOWE Branża konstrukcyjno-architektoniczna Zaprojektować podpory (cokoły) pod urządzenia. Należy przewidzieć przebicia ścian na trasie kanałów wentylacyjnych. Elementy konstrukcyjne obiektu należy przystosować do montażu elementów technologicznych układu wentylacji. Otwory technologiczne w ścianach konstrukcyjnych o wymiarach mniejszych niż d=160 mm należy wykonać na budowie (np. poprzez wykonanie przewiertów). W miejscach przejść instalacji powietrznych przez elementy konstrukcyjne budynku wykonać otwory montażowe o wymiarach o 5 cm większych (z każdej strony) od wymiaru przewodu lub wg DTR urządzeń. Zapewnić dostęp do wszystkich elementów regulacyjnych instalacji wentylacji mechanicznej oraz urządzeń w celu wyregulowania oraz okresowej kontroli i konserwacji. Pod wentylatorami należy ułożyć elementy wibroizolujące i poziomujące. Wentylatory dachowe montować na podstawach dachowych. Należy przewidzieć ochronę wentylatorów i innych elementów zakańczających instalację wentylacji przed warunkami atmosferycznymi wg wytycznych producenta. Cięży urządzeń znajdują się na rzutach oraz w zestawieniu materiałów r. STRONA 7 / 10

Otwory technologiczne w ścianach konstrukcyjnych o wymiarach mniejszych niż d=160 mm należy wykonać na budowie (np. poprzez wykonanie przewiertów).

8 Branża AKPiA Wszystkie układy automatyki: Zabezpieczenie prawidłowej i bezpiecznej pracy urządzeń, Przy wykryciu pożaru wszystkie urządzenia wentylacyjne należy wyłączyć (prócz wentylatora dachowego). Powyższe wytyczne i załączone w projekcie schematy mają charakter poglądowy i nie zastępują projektu AKPiA. Branża elektryczna Zasilić wszystkie urządzenia. Instalowanie urządzeń powinno odbywać się zgodnie z wytycznymi producentów oraz zgodnie z obowiązującymi przepisami. Wszystkie urządzenia wentylacyjne powinny być wyposażone w wyłączniki serwisowe. Zasilić grzejniki elektryczne. Moc elektryczna urządzeń oraz napięcie, jakie należy doprowadzić do urządzeń elektrycznych znajdują się na rysunkach. 6. UWAGI KOŃCOWE a) Po zamontowaniu i uruchomieniu instalacji należy je wyregulować w celu uzyskania projektowanych parametrów pracy r. STRONA 8 / 10

Instalowanie urządzeń powinno odbywać się zgodnie z wytycznymi producentów oraz zgodnie z obowiązującymi przepisami. Wszystkie urządzenia wentylacyjne powinny być wyposażone w wyłączniki serwisowe.

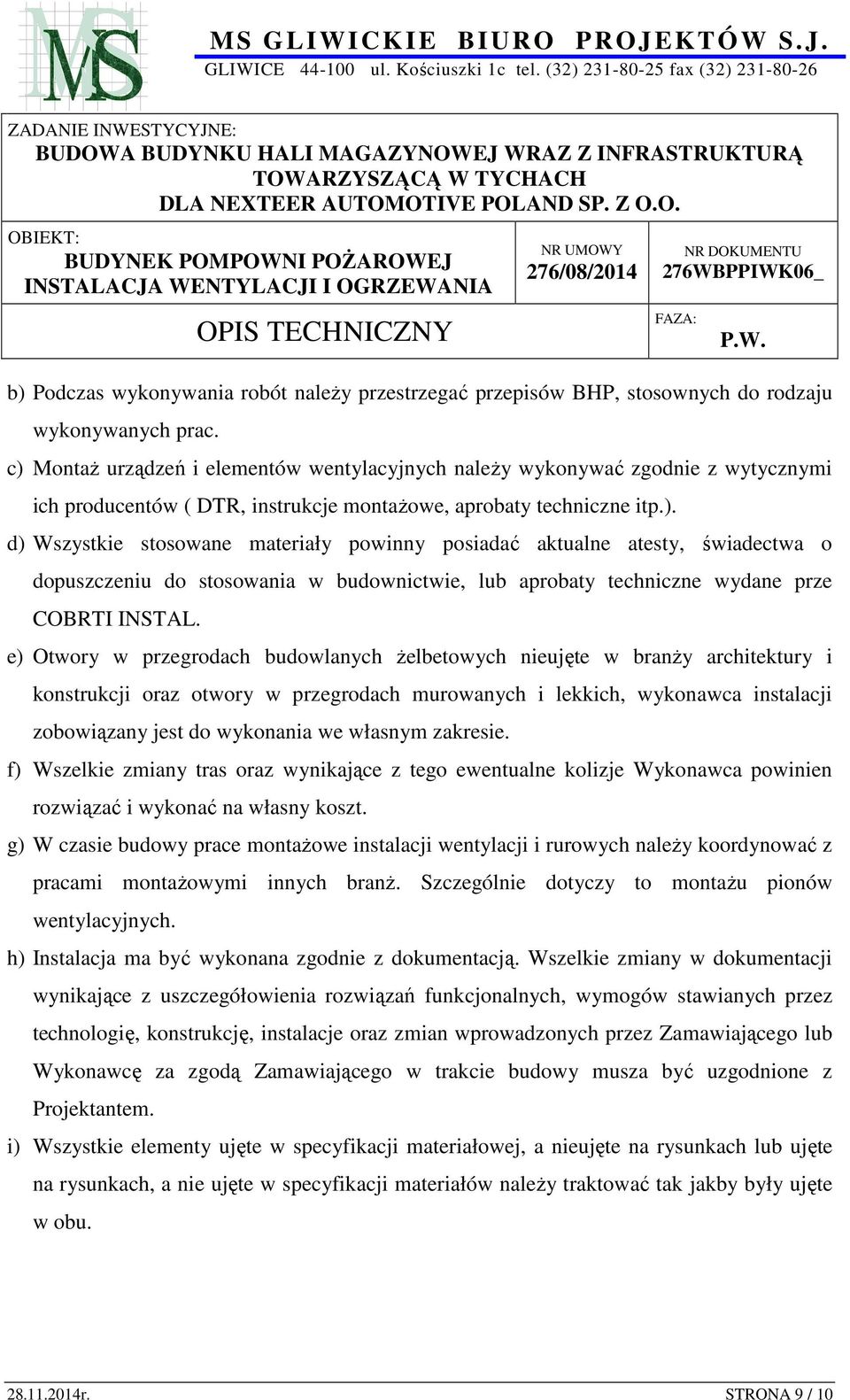

9 b) Podczas wykonywania robót należy przestrzegać przepisów BHP, stosownych do rodzaju wykonywanych prac. c) Montaż urządzeń i elementów wentylacyjnych należy wykonywać zgodnie z wytycznymi ich producentów ( DTR, instrukcje montażowe, aprobaty techniczne itp.). d) Wszystkie stosowane materiały powinny posiadać aktualne atesty, świadectwa o dopuszczeniu do stosowania w budownictwie, lub aprobaty techniczne wydane prze COBRTI INSTAL. e) Otwory w przegrodach budowlanych żelbetowych nieujęte w branży architektury i konstrukcji oraz otwory w przegrodach murowanych i lekkich, wykonawca instalacji zobowiązany jest do wykonania we własnym zakresie. f) Wszelkie zmiany tras oraz wynikające z tego ewentualne kolizje Wykonawca powinien rozwiązać i wykonać na własny koszt. g) W czasie budowy prace montażowe instalacji wentylacji i rurowych należy koordynować z pracami montażowymi innych branż. Szczególnie dotyczy to montażu pionów wentylacyjnych. h) Instalacja ma być wykonana zgodnie z dokumentacją. Wszelkie zmiany w dokumentacji wynikające z uszczegółowienia rozwiązań funkcjonalnych, wymogów stawianych przez technologię, konstrukcję, instalacje oraz zmian wprowadzonych przez Zamawiającego lub Wykonawcę za zgodą Zamawiającego w trakcie budowy musza być uzgodnione z Projektantem. i) Wszystkie elementy ujęte w specyfikacji materiałowej, a nieujęte na rysunkach lub ujęte na rysunkach, a nie ujęte w specyfikacji materiałów należy traktować tak jakby były ujęte w obu r. STRONA 9 / 10

e) Otwory w przegrodach budowlanych żelbetowych nieujęte w branży architektury i konstrukcji oraz otwory w przegrodach murowanych i lekkich, wykonawca instalacji zobowiązany jest do wykonania we

10 j) Za kompletne opracowanie stanowiące podstawę wyceny należy przyjąć wszystko co zostało narysowane, opisane, objęte specyfikacją oraz nieujęte, a konieczne do prawidłowego wykonania instalacji oraz prawidłowego funkcjonowania obiektu r. STRONA 10 / 10

specyfikacją oraz nieujęte, a konieczne do prawidłowego wykonania
