OPIS TECHNICZNY. Podstawą opracowania jest zlecenie Inwestora: Gmina Miasto Rzeszów, ul. Rynek 1,

Transkrypt

1 OPIS TECHNICZNY 1. Podstawa opracowania Podstawą opracowania jest zlecenie Inwestora: Gmina Miasto Rzeszów, ul. Rynek 1, Rzeszów 2. Materiały wyjściowe do projektowania D.T. architektoniczno budowlana budynku Uzgodnienia międzybranżowe Obowiązujące normy i przepisy 3. Zakres opracowania Opracowanie obejmuje projekt wykonawczy instalacji wentylacji mechanicznej niskociśnieniowej pomieszczeń lokali mieszkalnych w budynku położonym w Rzeszowie w rejonie ul. Granicznej działka nr ewid.1331/1 obręb 0211; 1914/2 obręb 210 System wentylacji mieszkań oparto o podciśnieniowy nawiew powietrza zewnętrznego higrosterowanymi nawiewnikami okiennymi i wywiew niskociśnieniowymi nasadami kominowymi, montowanymi na wywiewnych pionach wentylacyjnych wyposażonych w kratki wywiewne higrosterowane. 4. Opis zastosowanych rozwiązań i materiałów 4.1. Określenie ilości powietrza wentylacyjnego dla lokali mieszkalnych. Ilość powietrza, jaką ze względów higienicznych odprowadzić i jednocześnie doprowadzić z lokali mieszkalnych określona jest w PN-83/B-03430/Az3 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Zgodnie z pkt normy: 2

2 kuchnia z oknem zewnętrznym wyposażona w kuchenkę elektryczną wymaga 50 m 3 /h powietrza wentylującego, łazienka (z ustępem lub bez) 50 m 3 /h. WC 30 m 3 /h. W świetle powyższych wymagań, niezbędny strumień powietrza, jaki należy doprowadzić do poszczególnych typów mieszkań w budynku przedstawia się następująco: Lp. 1 A Typ mieszkania Pomieszczenie kuchnia 50 łazienka 50 razem 100 Wymagana ilość powietrza ze względów higienicznych [m3/h] Lp. 1 B Typ mieszkania Pomieszczenie kuchnia 50 wc 30 łazienka 50 razem 130 Wymagana ilość powietrza ze względów higienicznych [m3/h] 4.2. Sposób rozwiązania wentylacji lokali mieszkalnych w budynku. Traktowany budynek to konstrukcja o 4-ch kondygnacjach z komórkami lokatorskimi na poziomie piwnic, lokalami mieszkalnymi na pozostałych naziemnych kondygnacjach oraz poddaszem użytkowym. Dla wentylacji lokali mieszkalnych budynku zaprojektowano system wentylacji mechanicznej niskociśnieniowej firmy składający się z: - nawiewnik okienny higrosterowany o wydajności 35 m 3 /h 3

3 Budowa nawiewnika Nawiewnik okienny składa się z min. 2 części: zewnętrznej 1. okapu 1, który chroni przed deszczem i owadami oraz części wewnętrznej 2.nawiewnika 2, która odpowiada za sterowanie ilością nawiewanego powietrza. W przypadku nawiewnika występuje dodatkowy element 3. podkładka montażowa niezbędna do zamontowania wewnętrznej części nawiewnika. Przepływ powietrza W zależności od ustawienia podkładki montażowej, do której przymocowany jest nawiewnik przepływ powietrza skierowany jest pionowo w górę lub ukośnie. Wybór kierunku przepływu strumienia uzależniony jest od odległości pomiędzy wylotem powietrza, a górną częścią otworu okiennego. Prawidłowa minimalna odległość między nawiewnikiem i ścianą to 3-5 cm. 4

4 Wymiary w mm Podkładka montażowa - kratka ścienna higrosterowana z króćcem 125 o przepływie min/max m 3 /h, Kratka wyciągowa higrosterowane 1. zmiana przepływu w zależności od poziomu wilgotności w pomieszczeniu 2. instalacja wewnętrzna na kanał okrągły 3. wentylacja mechaniczna wywiewna 4. budynki nowe mieszkania, 5. kompatybilna z klapą ppoż. CHARAKTERYSTYKI PRZEPŁYWOWE automatyczne dostosowanie strumienia w zależności od zmiennego poziomu wilgotności względnej w pomieszczeniu [30% do 75% RH] dostosowanie przepływów mini i maksi do potrzeb instalacji, wymogów projektowych, podciśnienia dyspozycyjnego 5

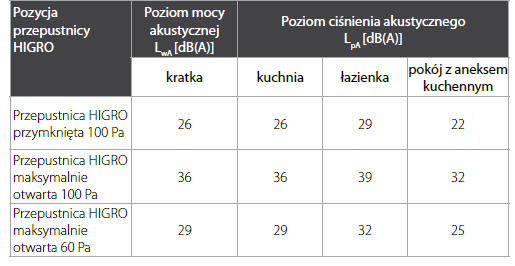

5 Przyjęto zakres przepływu od m 3 /h przy 100 Pa. CHARAKTERYSTYKI AKUSTYCZNE Wartość szumów własnych LwA przy przepływie minimalnym i maksymalnym (minimalny i maksymalny poziom wilgoci) została podana w poniższej tabeli. Poziom ciśnienia akustycznego LpA został podany z uwzględnieniem chłonności pomieszczenia zgodnie z PN-B :1987 CECHY trwała obudowa wykonana z PS/ABS, kolor biały podłączenie do kanału Ø125 regulowany przepływ minimalny i maksymalny. Podczas montażu istnieje możliwość zmiany położenia przepustnicy stałej. Istnieje 8 rożnych ustawień 6

6 przepływu. Wydajność minimalną można zwiększyć o 10 do 70 m3/h ze zmianą co 10 m3/h.waga kratki 476 g Klapa przeciwpożarowa odcinająca 1. odporna na nagrzewanie skutecznie zapobiega przenikaniu dymu i gazów wysokiej temperaturze 2. zapobiega przenoszeniu się pożaru 3. dostosowana do kratek higrosterowalnych 4. klapa o działaniu samoczynnym 5. posiada odporność ogniową klasy EIS120 ZASADA DZIAŁANIA W czasie normalnej pracy instalacji przegrody odcinające są utrzymane w pozycji otwartej za pośrednictwem bezpiecznika topikowego. Jeżeli temperatura powietrza w kanale wentylacyjnym osiągnie 72 C spoiwo bezpiecznika topikowego mięknie i sprężyna zamyka klapę. Przegrody są równocześnie blokowane zatrzaskami. Klapa uzyskuje szczelność dymową. Wraz ze wzrostem temperatury uszczelnienia termo pęczniejące zwiększają objętość dodatkowo uszczelniając kanał. - niskociśnieniowa nasada kominowa. 7

7 Charakterystyka nasad kominowych maksymalne podciśnienie przy wydajności 400m 3 /h 20 Pa Przepływ 400m 3 /h Akustyka 26 db Zasilanie 12V lub 8V Wymiary 612xD350 mm Średnica króćca przyłączeniowego D240 Rozdzielnica elektryczna wymagana do nasad kominowych Nawiew świeżego powietrza przewiduje się przez montowane w każdym mieszkaniu nawiewniki okienne higrosterowane, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza. W nawiewnikach o zmiennym strumieniu przepływu, stopień otwarcia następuje automatycznie (bez ingerencji użytkownika) w zależności od wilgotności względnej powietrza w pomieszczeniu. Uzależnienie stopnia otwarcia nawiewnika od poziomu wilgotności w pomieszczeniu pozwala na znaczne oszczędności energii cieplnej zużywanej do ogrzania powietrza wentylującego. Rozpatrywany zestaw składa się z trzech części. Pierwszym podstawowym elementem zestawu jest nawiewnik z przepustnicą regulującą strumień powietrza napływającego oraz czujnikiem wilgotności. Drugą częścią zestawu jest łącznik ramka montażowa, który umożliwia zamocowanie nawiewnika do okna. Ostatnią zewnętrzną częścią zestawu jest okapnik, który zabezpiecza zestaw przed wpływami warunków atmosferycznych. Dzięki zastosowaniu takiego zestawu, przy maksymalnym stopniu otwarcia nawiewnika, osiągamy wytłumienie dźwięków dochodzących do lokalu z zewnątrz o 33 db. 8

8 Nawiewniki muszą posiadać aktualną aprobatę techniczną dopuszczającą do stosowania w budownictwie mieszkaniowym oraz atest higieniczny. Liczbę nawiewników higrosterowanych doprowadzających odpowiednią ilość powietrza wymaganą ze względów higienicznych można obliczyć w oparciu o wzór: n = V n / V s gdzie: n - wymagana liczba nawiewników, V n - ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] V s - ilość powietrza jaka może przepłynąć przez nawiewnik przy p = 10Pa, [m 3 /h], dla nawiewników EMM V s = 35 m 3 /h, Dla mieszkań typu A ilość nawiewników będzie równa: n = 100 / 35 = 2,85 szt. n = 130 / 35 = 3,71 szt. Przyjęto, że minimalna liczba nawiewników w mieszkaniu typu A to trzy a dla typu B przyjęto 4 sztuki. Instalację wywiewną należy wykonać z przewodów z blachy stalowej ocynkowanej z kształtkami z fabrycznie zamontowanymi uszczelkami, prowadzonymi w szachtach. Na poszczególnych kondygnacjach przewidziano trójniki z odejściem φ125 do podłączenia kratek wentylacyjnych. W szachtach pionów wentylacji, w poziomie każdego stropu wykonać poziome przepony. Kratki wywiewne typu zaprojektowano dla wydajności powietrznych do 70 m 3 /h, z króćcem podłączeniowym okrągłym φ125. Przed nasadami zostaną umieszczone skrzynki tłumiące o długości 500 mm, izolowane wewnętrznie matami z wełny mineralnej w płaszczu z włókna szklanego gr. 30 mm (wg rysunków szczegółowych). Nasady kominowe montowane będą na czapie kominowej za pomocą króćców przyłączeniowych lub skrzynek rozprężnych (wg rysunków szczegółowych). Kołnierze (podstawy) nasad kominowych mocowane będą do kołnierza z blachy stalowej ocynkowanej gr. 1,5 mm i wyposażonej po przeciwnej stronie w króciec nakładany z uszczelką do podłączenia pionu wentylacji. Kołnierz ten należy ułożyć 9

9 na uszczelnieniu z gumy porowatej i przytwierdzić do czapy kominowej za pomocą dybli (wg rysunku szczegółowego). W celu zabezpieczenia przed przenoszeniem dźwięków przewodami wentylacji, wszystkie piony wentylacyjne należy zaizolować akustycznie matami lamelowymi z wełny mineralnej w/alu foli grubości 30 mm. 5. Sterowanie pracą układów Projektowane układy wentylacji mechanicznej wyciągowej z pomieszczeń będą pracować 24h na dobę. Sterowanie ilością przepływającego powietrza przez pomieszczenia odbywać się będzie na podstawie pomiaru poziomu wilgotności powietrza w wentylowanych pomieszczeniach. Realizowane to będzie za pomocą czujników wilgotności zamontowanych w każdym nawiewniku okiennym oraz kratce wywiewnej. 6. Ochrona przed hałasem Zastosowane w projekcie wentylacji urządzenia w pełni zabezpieczają użytkowników przed nadmiernym hałasem. Współczynnik D n,e,w tłumienia dźwięków zewnętrznych w nawiewnikach wynosi 33 db. W celu ochrony pomieszczeń mieszkalnych przed nadmiernym hałasem pochodzącym od nasad usytuowanych na dachu, projektuje się skrzynki tłumiące izolowane wewnętrznie matami z wełny mineralnej w płaszczu z włókna szklanego gr. 30 mm. 7. Wytyczne dla branż 7.1. Branża architektoniczno budowlana wykonać otwory pod nawiewniki okienne, ilość i miejsce wg projektu wentylacji, wykonać otwory w przegrodach konstrukcyjnych dla prowadzenia przewodów wentylacyjnych, przygotować wyloty kominów ponad dachem do montażu skrzynek rozprężnych, skrzydła drzwi do łazienek i WC-tów wyposażyć w kratki transferowe o powierzchni netto 200 cm 2, umieszczone w dolnej części skrzydła. 10

10 7.2. Branża elektryczna przewidzieć umiejscowienie 3 rozdzielnic zasilania niskociśnieniowych nasad kominowych VBP900 (nasady umieszczone w obrębie jednej klatki schodowej zasilane z jednej rozdzielnicy): 8-12 V DC; dopuszczalne tętnienia napięcia zasilania 10%; max natężenie prądu 1,5A; moc silnika 16W, przewidzieć doprowadzenie zasilania do rozdzielnic: 230V, przewidzieć trasy przewodów zasilających nasady (od rozdzielnic do poszczególnych nasad w obrębie danej klatki należy poprowadzić oddzielny przewód o przekroju min 3 x 1,5 mm), 7.3. Wytyczne BHP I P. POŻ. Wykonana instalacja klimatyzacji nie stwarza zagrożenia pożarowego. Przewody prowadzone przez pomieszczenia, których one nie obsługują wydzielających drogi ewakuacyjne oraz prowadzone przez różne strefy pożarowe należy obudować materiałem niepalnym o odporności ogniowej 30 min. ( EI30) Przewody wentylacyjne prowadzone w obrębie ewakuacyjnych klatek schodowych i przedsionków należy obudować materiałem niepalnym o odporności ogniowej 60 min.(ei60) Na przejściach przez strefy pożarowe oraz przy wyjściu i wejściu przewodów wentylacyjnych zastosować klapy p. poż. Podczas wykonawstwa stosować się do przepisów zawartych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych - cz.ii Instalacje sanitarne i przemysłowe oraz do Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie BHP przy wykonywaniu robót budowlano-montażowych i rozbiórkowych, Dz. U. nr 13/72. L.p Imię i Nazwisko Branża Nr uprawnień Podpis 1. inż. Krzysztof Buczyński Sanitarna 142/Tbg/98 2. mgr inż. Anna Malinowska Sanitarna PDK/IS/0048/06 11

11 8. Informacja BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Tematem opracowania jest INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA przedsięwzięcia polegającego na wykonaniu wentylacji mechanicznej niskociśnieniowej dla projektowanego budynku komunalnego wielorodzinnego w Rzeszowie. Zakres instalacji wentylacji hybrydowej polega na montażu urządzeń w nowo budowanym budynku. Wykaz istniejących obiektów budowlanych Teren budowy nie jest zabudowany obiektami. Wyposażony z kompletną infrastrukturą techniczną niezbędną do ich funkcjonowania. Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementy zagospodarowania działki nie stanowią zagrożenia dla ludzi przy wykonywaniu prac montażowych instalacji wentylacji. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Podczas wykonywania prac związanych z montażem instalacji należy szczególną uwagę zwrócić na prace spawalnicze oraz prace z użyciem narzędzi elektromechanicznych. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót szczególnie niebezpiecznych Pracownicy przed przystąpieniem do robót wykonawczych winni być przeszkoleni i pouczeni o zagrożeniach wynikających z użycia elektronarzędzi oraz przy pracach spawalniczych. Spawacze powinni posiadać odpowiednie uprawnienia. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia: 12

12 -wyposażenie w odpowiedni sprzęt i właściwe narzędzia odpowiednie do zakresu prac, -zapewnienie ubrań roboczych, -zachowanie przepisów bhp oraz p.poż. w trakcie wykonywania robót, -przeprowadzenie odpowiedniego instruktażu, - zapewnienie właściwych dróg ewakuacji. 9.Uwagi końcowe Całość robót budowlano - montażowych wykonać zgodnie z obowiązującymi przepisami, a w szczególności z przepisami BHP oraz Warunkami technicznymi wykonania i odbioru instalacji wentylacji, Zeszyt nr 5, COBRTI Instal. Montaż urządzeń prowadzić zgodnie z wymogami producentów lub dostawców urządzeń. Przed przystąpieniem do wykonywania instalacji wszystkie wymiary sprawdzić na budowie. L.p Imię i Nazwisko Branża Nr uprawnień Podpis 1. inż. Krzysztof Buczyński Sanitarna 142/Tbg/98 13
