1 Zawartość opracowania STRONA 1. Strona tytułowa 1 2. Opis ogólny Podstawa opracowania 2.2 Zakres opracowania 2.3 Charakterystyka ogólna 3. Opis techniczny 2 4. Obliczenia 4 5. Wytyczne dla branŝ 4 6. Uwagi końcowe 5 7. Zestawienia elementów instalacji 6 8. Część rysunkowa 8.1 Plan sytuacyjny 8.2 Rzut przyziemia 8.3 Przekrój A 8.4 Przekrój B 8.5 Przekrój C 8.6 Rzut dachu 9. Załączniki 9.1 Karta katalogowa nawiewnika higrosterowanego EMM 9.2 Karta katalogowa nawiewnika higrosterowanego ściennego EHT 9.3 Karta katalogowa nawiewnika wirowego NV 9.4 Karta katalogowa kratki wyciągowej higrosterowanej BXL 9.5 Karta katalogowa wentylatora wyciągowego trójfazowego VEC 9.6 Karta katalogowa wentylatora wyciągowego jednofazowego Compact 9.7 Karta katalogowa centrali nawiewnej VTS

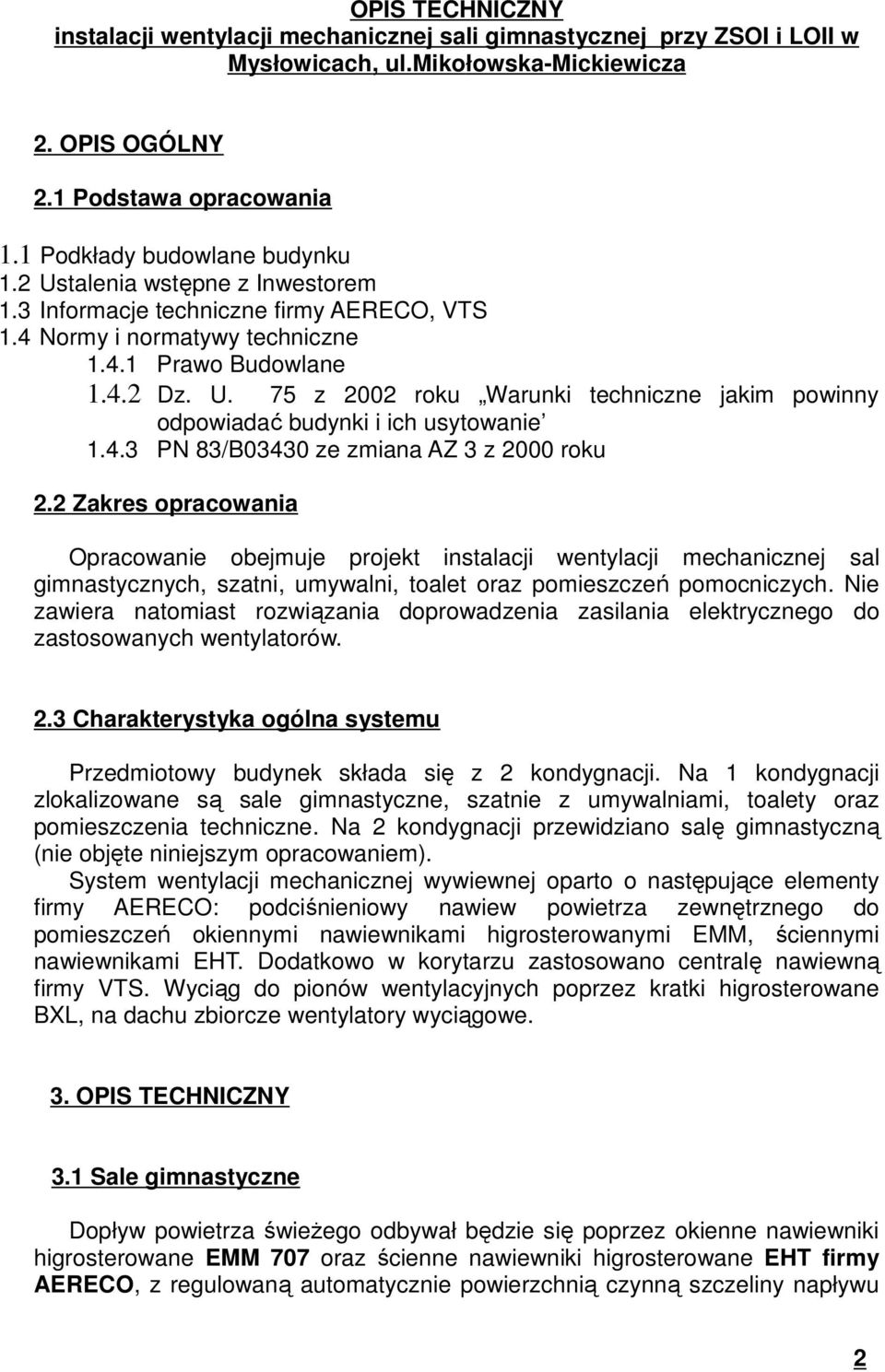

2 OPIS TECHNICZNY instalacji wentylacji mechanicznej sali gimnastycznej przy ZSOI i LOII w Mysłowicach, ul.mikołowska-mickiewicza 2. OPIS OGÓLNY 2.1 Podstawa opracowania 1.1 Podkłady budowlane budynku 1.2 Ustalenia wstępne z Inwestorem 1.3 Informacje techniczne firmy AERECO, VTS 1.4 Normy i normatywy techniczne Prawo Budowlane Dz. U. 75 z 2002 roku Warunki techniczne jakim powinny odpowiadać budynki i ich usytowanie PN 83/B03430 ze zmiana AZ 3 z 2000 roku 2.2 Zakres opracowania Opracowanie obejmuje projekt instalacji wentylacji mechanicznej sal gimnastycznych, szatni, umywalni, toalet oraz pomieszczeń pomocniczych. Nie zawiera natomiast rozwiązania doprowadzenia zasilania elektrycznego do zastosowanych wentylatorów. 2.3 Charakterystyka ogólna systemu Przedmiotowy budynek składa się z 2 kondygnacji. Na 1 kondygnacji zlokalizowane są sale gimnastyczne, szatnie z umywalniami, toalety oraz pomieszczenia techniczne. Na 2 kondygnacji przewidziano salę gimnastyczną (nie objęte niniejszym opracowaniem). System wentylacji mechanicznej wywiewnej oparto o następujące elementy firmy AERECO: podciśnieniowy nawiew powietrza zewnętrznego do pomieszczeń okiennymi nawiewnikami higrosterowanymi EMM, ściennymi nawiewnikami EHT. Dodatkowo w korytarzu zastosowano centralę nawiewną firmy VTS. Wyciąg do pionów wentylacyjnych poprzez kratki higrosterowane BXL, na dachu zbiorcze wentylatory wyciągowe. 3. OPIS TECHNICZNY 3.1 Sale gimnastyczne Dopływ powietrza świeŝego odbywał będzie się poprzez okienne nawiewniki higrosterowane EMM 707 oraz ścienne nawiewniki higrosterowane EHT firmy AERECO, z regulowaną automatycznie powierzchnią czynną szczeliny napływu 2

3 powietrza. W nawiewnikach o zmiennym strumieniu przepływu stopień otwarcia następuje automatycznie (bez ingerencji uŝytkownika) w zaleŝności od wilgotności względnej powietrza w pomieszczeniu. UzaleŜnienie stopnia otwarcia nawiewnika od poziomu wilgotności w pomieszczeniu pozwala na znaczne oszczędności energii cieplnej zuŝywanej do ogrzania powietrza wentylacyjnego. Celem poprawnego ich działania naleŝy zamontować je w górnej części stolarki okiennej (EMM) lub górnej części ściany, na wysokości ok. 2m (EHT). Rozwiązanie lokalizacji nawiewników ujęte na rzutach. Wyciąg z pomieszczeń realizowany będzie za pomocą kratek wyciągowych higrosterowanych typu BXL888 firmy AERECO. Ich maksymalny wydatek powietrza usuwanego wynosi 70 m 3 / h (z moŝliwością zwiększenia do 140 m 3 / h). Kratki higrosterowane sterowane są poziomem wilgotności w pomieszczeniach tzn. stopień otwarcia przepustnicy zmienia się wraz ze zmianą wilgotności w pomieszczeniu, posiadają wbudowaną przepustnicę ułatwiającą regulację wydajności. Wentylator wyciągowy trójfazowy VEC 271B firmy ALDES o płaskiej charakterystyce (przystosowanej do pracy z kratkami higrosterowanymi) umieszczono na dachu. Instalacje wykonać z przewodów z blachy stalowej ocynkowanej typu SPIRO z kształtkami z fabrycznie zamontowanymi uszczelkami EPDM, prowadzonymi w szachtach. Przewidziano trójniki z odejściem 125 do podłączenia kratek BXL. Dodatkowo na odgałęzieniach oraz przed wentylatorem przewidziano przepustnice regulacyjne (wg rysunku). Przed wentylatorem naleŝy umieścić tłumik szumów. 3.2 Szatnie, umywalnie, toalety Dopływ powietrza świeŝego odbywał będzie się poprzez okienne nawiewniki higrosterowane EMM 707 firmy AERECO, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza, umieszczone w szatniach. Rozwiązanie lokalizacji nawiewników ujęte na rzutach. Dodatkowo przewidziano centralę nawiewną umieszczoną w korytarzu o wydajności 1300 m³/h. Nawiew powietrza za pomocą 4 nawiewników wirowych NV-1 firmy Klimor. Centrala składa się z filtra EU4, nagrzewnicy wodnej, wentylatora oraz tłumika szumu (szczegółowe informacje w załączonej karcie doboru). Proponuje się pracę centrali na maksymalnej wydajności w czasie trwania zajęć. W godzinach nocnych oraz w czasie wolnym od zajęć zakłada się pracę centrali na połowie wydajności nominalnej, tj. 650 m³/h. Układ regulacji centrali umieścić w miejscu wskazanym przez inwestora. Powietrze do sanitariatów i umywalni dostarczane pośrednio z korytarza przy pomocy układu wentylacji mechanicznej nawiewnej poprzez otwory w dolnych częściach drzwi lub szczeliny pomiędzy dolną krawędzią drzwi, a podłogą lub progiem. Przekrój netto otworów lub szczelin powinien wynosić min. 220cm 2. Wyciąg z pomieszczeń realizowany będzie za pomocą kratek wyciągowych higrosterowanych typu BXL888 firmy AERECO. Ich maksymalny wydatek powietrza usuwanego wynosi 70 m 3 / h (z moŝliwością zwiększenia do 140 m 3 / h). Kratki higrosterowane sterowane są poziomem wilgotności w pomieszczeniach tzn. stopień otwarcia przepustnicy zmienia się wraz ze zmianą wilgotności w 3

4 pomieszczeniu, posiadają wbudowaną przepustnicę ułatwiającą regulację wydajności. Wentylator wyciągowy trójfazowy VEC 321C firmy ALDES o płaskiej charakterystyce (przystosowanej do pracy z kratkami higrosterowanymi) umieszczono na dachu. Instalacje wykonać z przewodów z blachy stalowej ocynkowanej typu SPIRO z kształtkami z fabrycznie zamontowanymi uszczelkami EPDM, prowadzonymi w szachtach. Przewidziano trójniki z odejściem 125 do podłączenia kratek BXL. Dodatkowo na odgałęzieniach oraz przed wentylatorem przewidziano przepustnice regulacyjne (wg rysunku). Przed wentylatorem naleŝy umieścić tłumik szumów. 3.5 Pomieszczenia zaplecza Dopływ powietrza świeŝego odbywał będzie się poprzez nawiewniki higrosterowane EMM 707 firmy AERECO, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza oraz pośrednio poprzez otwory w dolnych częściach drzwi lub szczeliny pomiędzy dolną krawędzią drzwi, a podłogą lub progiem. Przekrój netto otworów lub szczelin powinien wynosić min. 220cm 2. Wyciąg powietrza za pomocą wentylatora jednofazowego Compact firmy ALDES (umieszczonego w stropie podwieszanym umywalni) poprzez kratki wyciągowe o stałym przepływie, podłączone do przewodów wentylacyjnych typu spiro Φ125 oraz Φ OBLICZENIA 1. Obliczeń dla części uŝytkowej dokonano na podstawie normy PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej Wymagania przy załoŝeniu ilości powietrza dla: - pomieszczenia do stałego i czasowego pobytu ludzi - Vp= 20m 3 /h dla kaŝdej osoby lub 1 wym./h powietrza wentylacyjnego 2. Obliczeń dla pomieszczeń sanitarnych dokonano na podstawie Wymagania dla pomieszczeń i urządzeń higieniczno sanitarnych rozdział 4. - toaleta (łazienka) - Vp= 50m 3 /h dla miski ustępowej - szatnia z oknem 2 wym./h powietrza wentylacyjnego - umywalnia - 5 wym./h powietrza wentylacyjnego Pozostałe pomieszczenia nie objęte w zestawieniu zgodnie z PN-83/B ze zmiana AZ3 z 2000 roku 5. WYTYCZNE DLA BRANś 4

5 BranŜa architektoniczno budowlana wykonać otwory w ścianach i stropach dla prowadzenia przewodów wentylacyjnych oraz montaŝu nawiewników ściennych, przygotować specjalne, wypoziomowane konstrukcje-fundamenty lub konstrukcje stalowe z kątowników wykonanych pod wymiar wentylatorów, zastosować podstawy anty-wibracyjne oraz elastyczne połączenia pomiędzy wentylatorami, a króćcami ssawnymi w celu uniknięcia wibracji i ich przenoszenia na konstrukcję dachu, przed instalacją wentylatorów oraz kratek wyciągowych zapoznać się z ich instrukcjami montaŝu, podczas produkcji stolarki okiennej naleŝy wykonać otwory pod nawiewniki okienne, ilość i miejsce wg projektu wentylacji. BranŜa elektryczna wentylator VEC 271B zasilany napięciem 400V, max. zuŝycie energii 1400W, max. natęŝenie 2,4 A, waga 75kg, wentylator VEC 321C zasilany napięciem 400V, max. zuŝycie energii 1800W, max. natęŝenie 3,2A, waga 80kg, wentylator Compact zasilany napięciem 230V, max. zuŝycie energii 85W, max. natęŝenie 1,0 A, waga 5 kg, wentylator centrali nawiewnej zasilany napięciem 230V, moc 900W, natęŝenie 7,17A 6. UWAGI KOŃ COWE 1. Całość prac wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót instalacji wentylacji i klimatyzacji. Zeszyt COBRTI Instal Warszawa oraz wymogami i przepisami dostawcy systemu wentylacji hybrydowej firmy AERECO. 2. MontaŜ urządzeń prowadzić zgodnie z wymogami producentów lub dostawców urządzeń. 5

6 3. Przed przystąpieniem do wykonywania instalacji wszystkie wymiary sprawdzić na budowie. 4. Aby zapobiec przenoszeniu dźwięków przewodami wentylacyjnymi naleŝy je zaizolować akustycznie matami lamelowymi LAMELLA MAT w/alu foil z wełny mineralnej grubości 20 mm oraz zastosować tłumiki na króćcach ssawnych. Przewody wentylacyjne na dachu naleŝy zaizolować termicznie z wełny mineralnej o gr. min.50 mm w płaszczu z blachy ocynkowanej lub foli aluminiowej. 7. ZESTAWIENIE ELEMENTÓW INSTALACJI 7.1 Sale gimnastyczne N1 L.p. Element Wymiar Ilość Jedn. Producent N1.1 Nawiewnik higrosterowany okienny EMM x27x45 20 szt. AERECO N1.2 Nawiewnik higrosterowany ścienny EHT (zestaw) 240X145X56 6 szt. AERECO W1 L.p. Element Wymiar Ilość Jedn. Producent Kratka wyciągowa higrosterowana BXL W Ø szt. AERECO W1.2 Wentylator wyciągowy VEC 271B 1180x675x737/Ø szt. ALDES 6

7 W1.3 Elastyczny króciec przyłączeniowy (VEC 271B) Ø400 1 szt. ALDES W1.4 Przewód spiro Ø mb. np. Klimor W1.5 Przewód spiro Ø160 6 mb. np. Klimor W1.6 Przewód spiro Ø mb. np. Klimor W1.7 Przewód spiro Ø250 9 mb. np. Klimor W1.8 Przewód spiro Ø mb. np. Klimor W1.9 Trójnik Ø160/Ø125/Ø160 6 szt. np. Klimor W1.10 Trójnik Ø200/Ø200/Ø200 3 szt. np. Klimor W1.11 Trójnik Ø250/Ø200/Ø250 1 szt. np. Klimor W1.12 Trójnik Ø315/Ø200/Ø315 1 szt. np. Klimor W1.13 Redukcja Ø160/Ø125 6 szt. np. Klimor W1.14 Redukcja Ø200/Ø160 6 szt. np. Klimor W1.15 Redukcja Ø250/Ø200 1 szt. np. Klimor W1.16 Redukcja Ø315/Ø250 1 szt. np. Klimor W1.17 Kolano tłoczone 90 Ø125 6 szt. np. Klimor W1.18 Kolano tłoczone 90 Ø200 1 szt. np. Klimor W1.19 Kolano segmentowe 90 Ø315 4 szt. np. Klimor W1.20 Przepustnica regulacyjna Ø200 3 szt. np. Klimor W1.21 Przepustnica regulacyjna Ø315 1 szt. np. Klimor W1.22 Tłumik akustyczny okrągły SLL-10 Ø315, L= szt. np. Alnor Izolacja termiczna z wełny mineralnej o gr. 20 mm - 44 m² np. Rockwool Izolacja termiczna z wełny mineralnej o gr. 50 mm - 2 m² np. Rockwool 7.2 Szatnie + umywalnie + toalety 7

8 N2 L.p. Element Wymiar Ilość Jedn. Producent Nawiewnik higrosterowany okienny EMM N x27x45 8 szt. AERECO N2.2 Nawiewnik wirowy NV-1 Ø200 4 szt. Klimor N2.3 Czerpnia ścienna 500x300 1 szt. np. Klimor N2.4 Redukcja 500x300/500x220 1 szt. np. Klimor N2.5 Przewód prostokątny 500x220 5 mb. np. Klimor N2.6 Kolano prostokątne x220 1 szt. np. Klimor N2.7 Centrala nawiewna 1516x660x360 1 szt. VTS N2.8 Przejście prostokąt / koło 500x220 / Ø315 1 szt. np. Klimor N2.9 Przewód spiro Ø mb. np. Klimor N2.10 Przewód spiro Ø250 6 mb. np. Klimor N2.11 Przewód spiro Ø200 9 mb. np. Klimor N2.12 Trójnik Ø200/Ø200/Ø200 1 szt. np. Klimor N2.13 Trójnik Ø250/Ø200/Ø250 1 szt. np. Klimor N2.14 Trójnik Ø315/Ø200/Ø315 2 szt. np. Klimor N2.15 Redukcja Ø315/Ø250 1 szt. np. Klimor N2.16 Redukcja Ø250/Ø200 1 szt. np. Klimor N2.17 Zaślepka Ø200 1 szt. np. Klimor Izolacja termiczna z wełny mineralnej o gr. 20 mm - 32 m² np. Rockwool W2 L.p. Element Wymiar Ilość Jedn. Producent W2.1 Kratka wyciągowa higrosterowana BXL 888 Ø szt. AERECO 1180x675x737/Ø szt. ALDES W2.2 Wentylator wyciągowy VEC 321C Elastyczny króciec przyłączeniowy (VEC W C) Ø400 1 szt. ALDES W2.4 Przewód spiro Ø mb. np. Klimor W2.5 Przewód spiro Ø mb. np. Klimor W2.6 Przewód spiro Ø mb. np. Klimor W2.7 Przewód spiro Ø315 6 mb. np. Klimor W2.8 Przewód spiro Ø mb. np. Klimor W2.9 Trójnik Ø125/Ø125/Ø125 2 szt. np. Klimor W2.10 Trójnik Ø315/Ø200/Ø315 1 szt. np. Klimor W2.11 Trójnik Ø400/Ø200/Ø400 2 szt. np. Klimor W2.12 Czwórnik Ø200/Ø125 4 szt. np. Klimor W2.13 Czwórnik Ø160/Ø125 4 szt. np. Klimor W2.14 Kolano tłoczone 90 Ø szt. np. Klimor W2.15 Kolano tłoczone 90 Ø200 1 szt. np. Klimor W2.16 Kolano segmentowe 90 Ø400 3 szt. np. Klimor W2.17 Kolano tłoczone 30 Ø160 8 szt. np. Klimor W2.18 Kolano segmentowe 45 Ø400 2 szt. np. Klimor W2.19 Redukcja Ø160/Ø125 4 szt. np. Klimor W2.20 Redukcja Ø200/Ø160 4 szt. np. Klimor W2.21 Redukcja Ø315/Ø200 1 szt. np. Klimor W2.22 Redukcja Ø400/Ø315 1 szt. np. Klimor W2.23 Przepustnica regulacyjna Ø125 8 szt. np. Klimor W2.24 Przepustnica regulacyjna Ø200 4 szt. np. Klimor 8

9 W2.25 Przepustnica regulacyjna Ø400 1 szt. np. Klimor W2.26 Tłumik akustyczny okrągły SLL-10 Ø400, L= szt. np. Alnor Izolacja termiczna z wełny mineralnej o gr. 20 mm - 42 m² np. Rockwool Izolacja termiczna z wełny mineralnej o gr. 50 mm - 3 m² np. Rockwool 7.3 Pomieszczenia socjalne N3 L.p. Element Wymiar Ilość Jedn. Producen t Nawiewnik higrosterowany okienny EMM N x27x45 2 szt. AERECO W3 L.p. Element Wymiar Ilość Jedn. Producen t W3.1 Kratka 30 do wentylatora Compact Ø80 3 szt. ALDES W3.2 Kratka 45/135 do wentylatora Compact Ø125 1 szt. ALDES W3.3 Wentyltor COMPACT (zestaw) 470x185x szt. ALDES W3.4 Przewód spiro Ø80 15 mb. Alnor W3.5 Przewód spiro Ø125 3 mb. Alnor W3.6 Kolano tłoczone 90 Ø80 5 szt. Alnor W3.7 Kolano tłoczone 90 Ø125 3 szt. Alnor W3.8 Wyrzutnia ścienna Ø125 1 szt. Alnor Izolacja termiczna z wełny mineralnej o gr. 20 mm - 6 m² Rockwool 9

10 RYSUNKI 1

11 ZAŁĄCZNIKI 1
