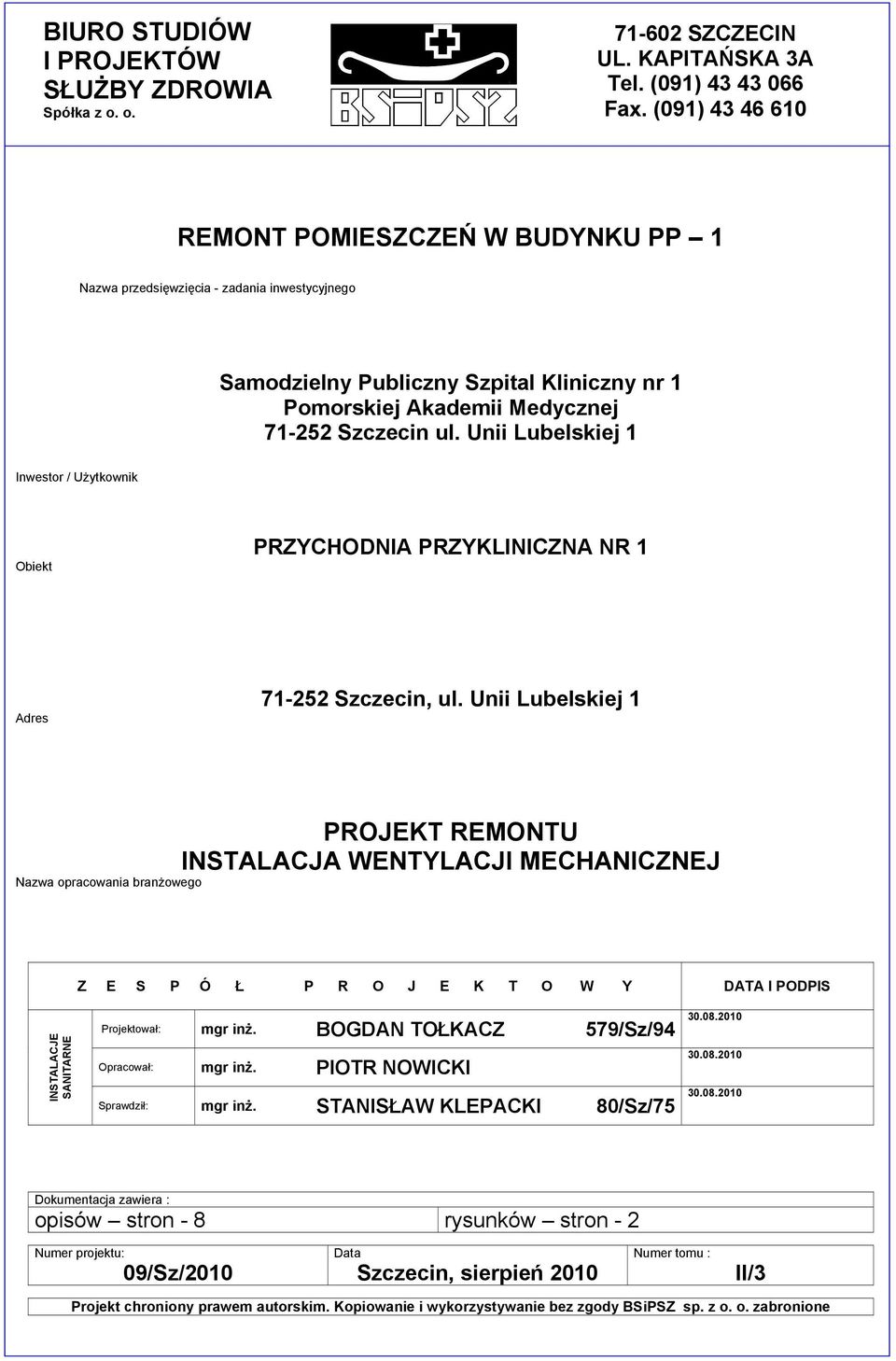

1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel. (091) Fax. (091) REMONT POMIESZCZEŃ W BUDYNKU PP 1 Nazwa przedsięwzięcia - zadania inwestycyjnego Samodzielny Publiczny Szpital Kliniczny nr 1 Pomorskiej Akademii Medycznej Szczecin ul. Unii Lubelskiej 1 Inwestor / Użytkownik Obiekt PRZYCHODNIA PRZYKLINICZNA NR 1 Adres Szczecin, ul. Unii Lubelskiej 1 PROJEKT REMONTU INSTALACJA WENTYLACJI MECHANICZNEJ Nazwa opracowania branżowego Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS INSTALACJE SANITARNE Projektował: mgr inż. BOGDAN TOŁKACZ 579/Sz/ Opracował: mgr inż. PIOTR NOWICKI Sprawdził: mgr inż. STANISŁAW KLEPACKI 80/Sz/ Dokumentacja zawiera : opisów stron - 8 rysunków stron - 2 Numer projektu: Data Numer tomu : 09/Sz/2010 Szczecin, sierpień 2010 II/3 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione

Unii Lubelskiej 1 Inwestor / Użytkownik Obiekt PRZYCHODNIA PRZYKLINICZNA NR 1 Adres 71-252 Szczecin, ul.

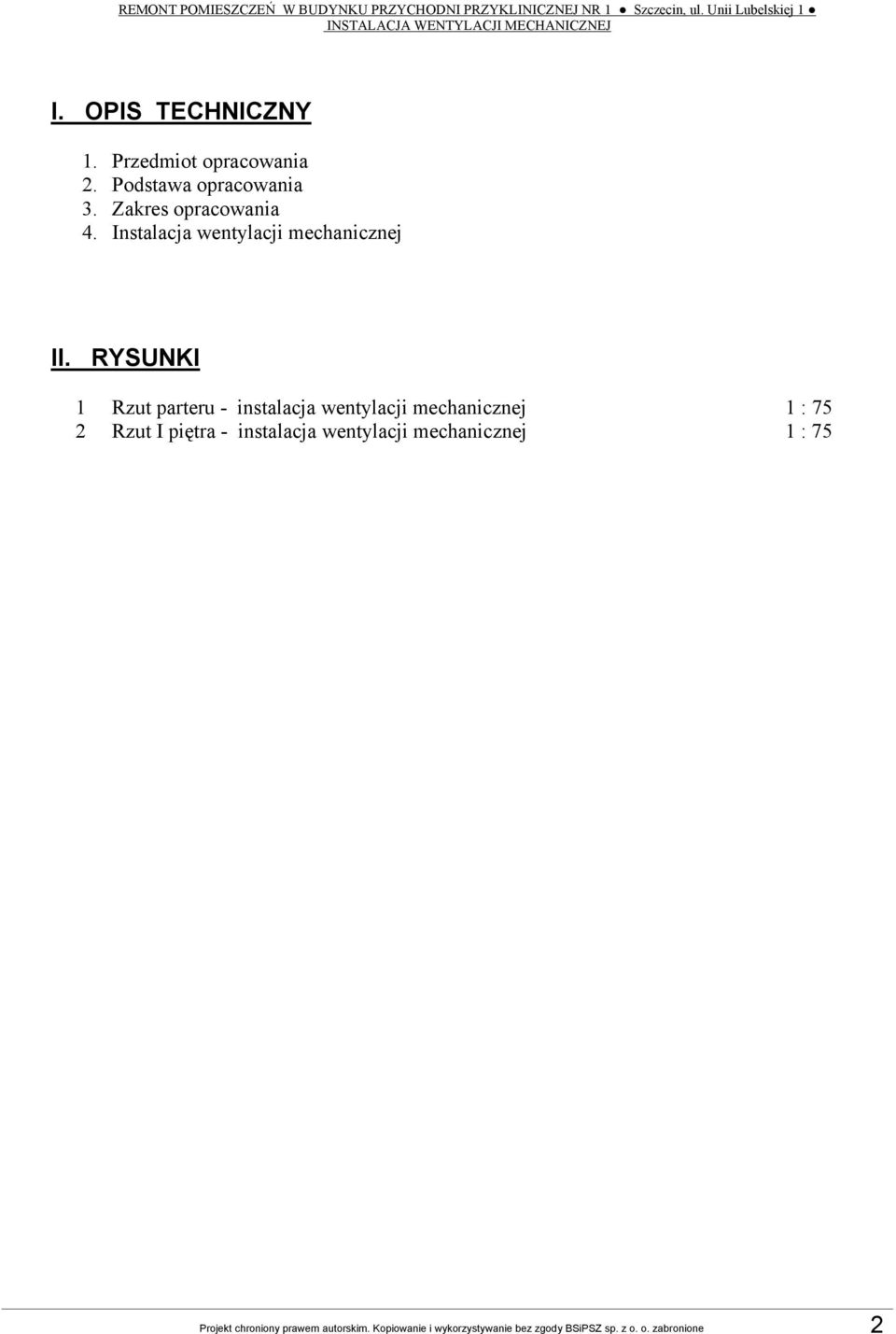

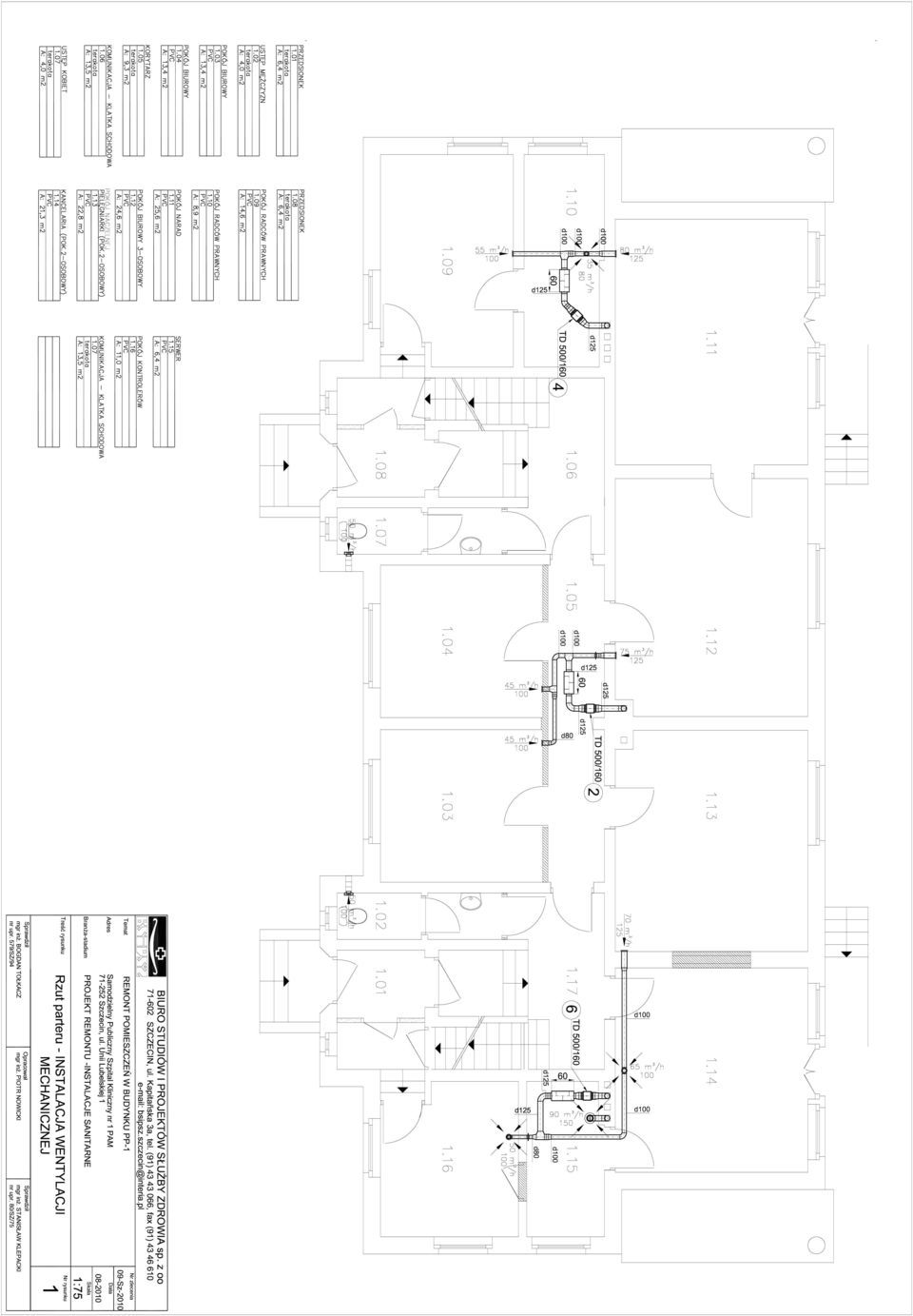

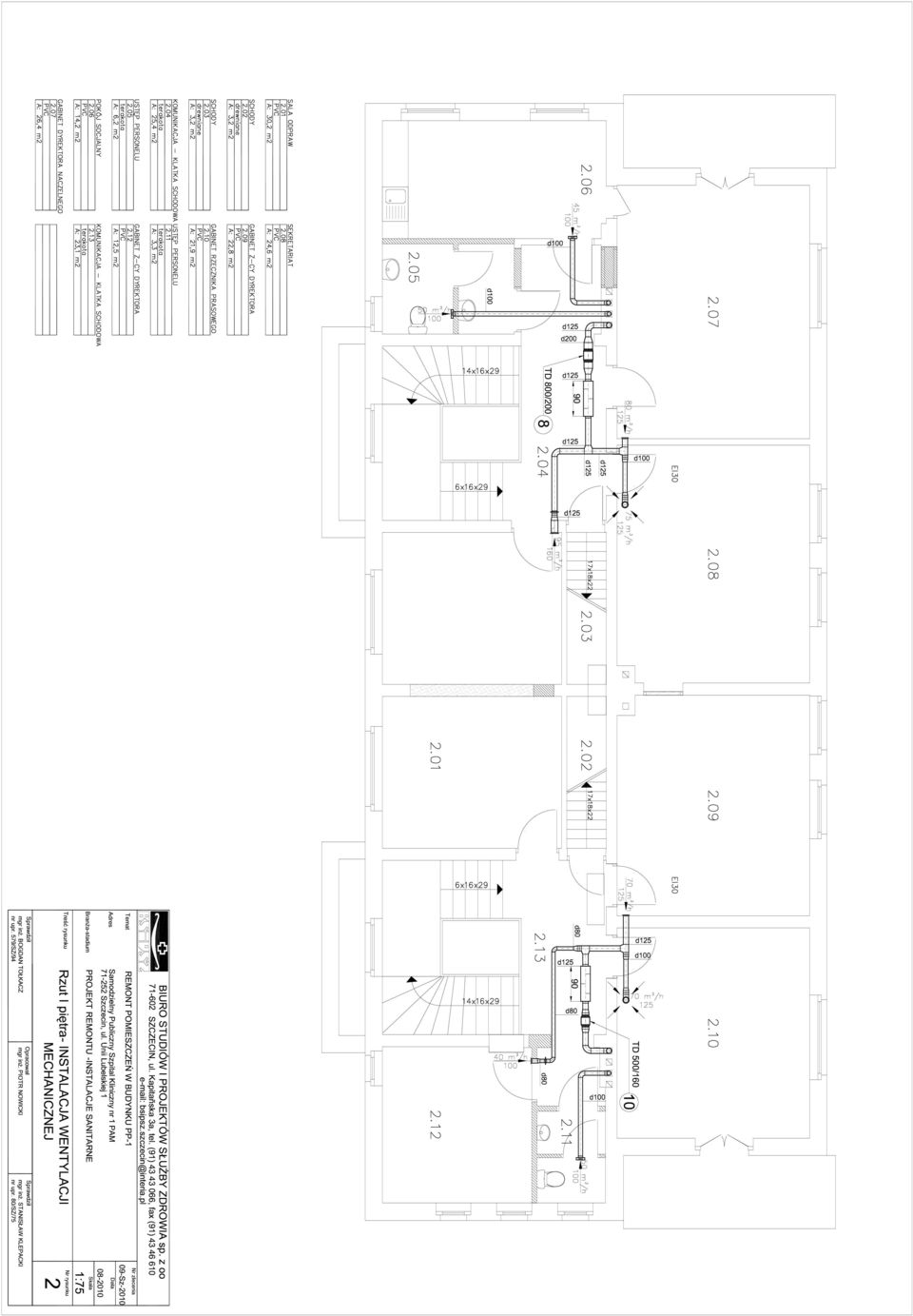

2 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WENTYLACJI MECHANICZNEJ I. OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Instalacja wentylacji mechanicznej II. RYSUNKI 1 Rzut parteru - instalacja wentylacji mechanicznej 1 : 75 2 Rzut I piętra - instalacja wentylacji mechanicznej 1 : 75 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 2

Zakres opracowania 4. Instalacja wentylacji mechanicznej II.

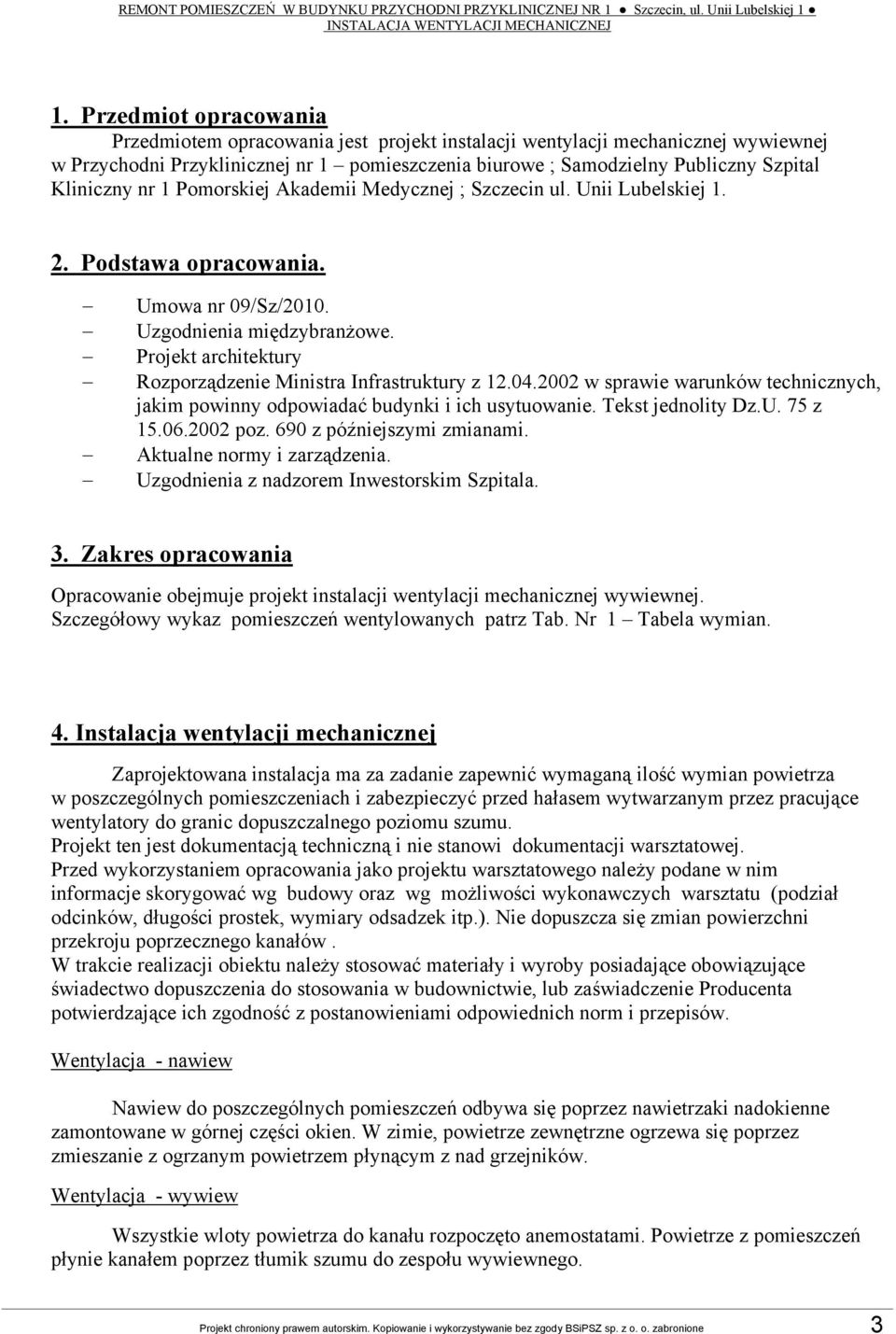

3 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WENTYLACJI MECHANICZNEJ 1. Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji wentylacji mechanicznej wywiewnej w Przychodni Przyklinicznej nr 1 pomieszczenia biurowe ; Samodzielny Publiczny Szpital Kliniczny nr 1 Pomorskiej Akademii Medycznej ; Szczecin ul. Unii Lubelskiej Podstawa opracowania. Umowa nr 09/Sz/2010. Uzgodnienia międzybranżowe. Projekt architektury Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z późniejszymi zmianami. Aktualne normy i zarządzenia. Uzgodnienia z nadzorem Inwestorskim Szpitala. 3. Zakres opracowania Opracowanie obejmuje projekt instalacji wentylacji mechanicznej wywiewnej. Szczegółowy wykaz pomieszczeń wentylowanych patrz Tab. Nr 1 Tabela wymian. 4. Instalacja wentylacji mechanicznej Zaprojektowana instalacja ma za zadanie zapewnić wymaganą ilość wymian powietrza w poszczególnych pomieszczeniach i zabezpieczyć przed hałasem wytwarzanym przez pracujące wentylatory do granic dopuszczalnego poziomu szumu. Projekt ten jest dokumentacją techniczną i nie stanowi dokumentacji warsztatowej. Przed wykorzystaniem opracowania jako projektu warsztatowego należy podane w nim informacje skorygować wg budowy oraz wg możliwości wykonawczych warsztatu (podział odcinków, długości prostek, wymiary odsadzek itp.). Nie dopuszcza się zmian powierzchni przekroju poprzecznego kanałów. W trakcie realizacji obiektu należy stosować materiały i wyroby posiadające obowiązujące świadectwo dopuszczenia do stosowania w budownictwie, lub zaświadczenie Producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm i przepisów. Wentylacja - nawiew Nawiew do poszczególnych pomieszczeń odbywa się poprzez nawietrzaki nadokienne zamontowane w górnej części okien. W zimie, powietrze zewnętrzne ogrzewa się poprzez zmieszanie z ogrzanym powietrzem płynącym z nad grzejników. Wentylacja - wywiew Wszystkie wloty powietrza do kanału rozpoczęto anemostatami. Powietrze z pomieszczeń płynie kanałem poprzez tłumik szumu do zespołu wywiewnego. Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 3

Kliniczny nr 1 Pomorskiej Akademii Medycznej ; Szczecin ul. Unii Lubelskiej 1. 2. Podstawa opracowania. Umowa nr 09/Sz/2010. Uzgodnienia międzybranżowe.

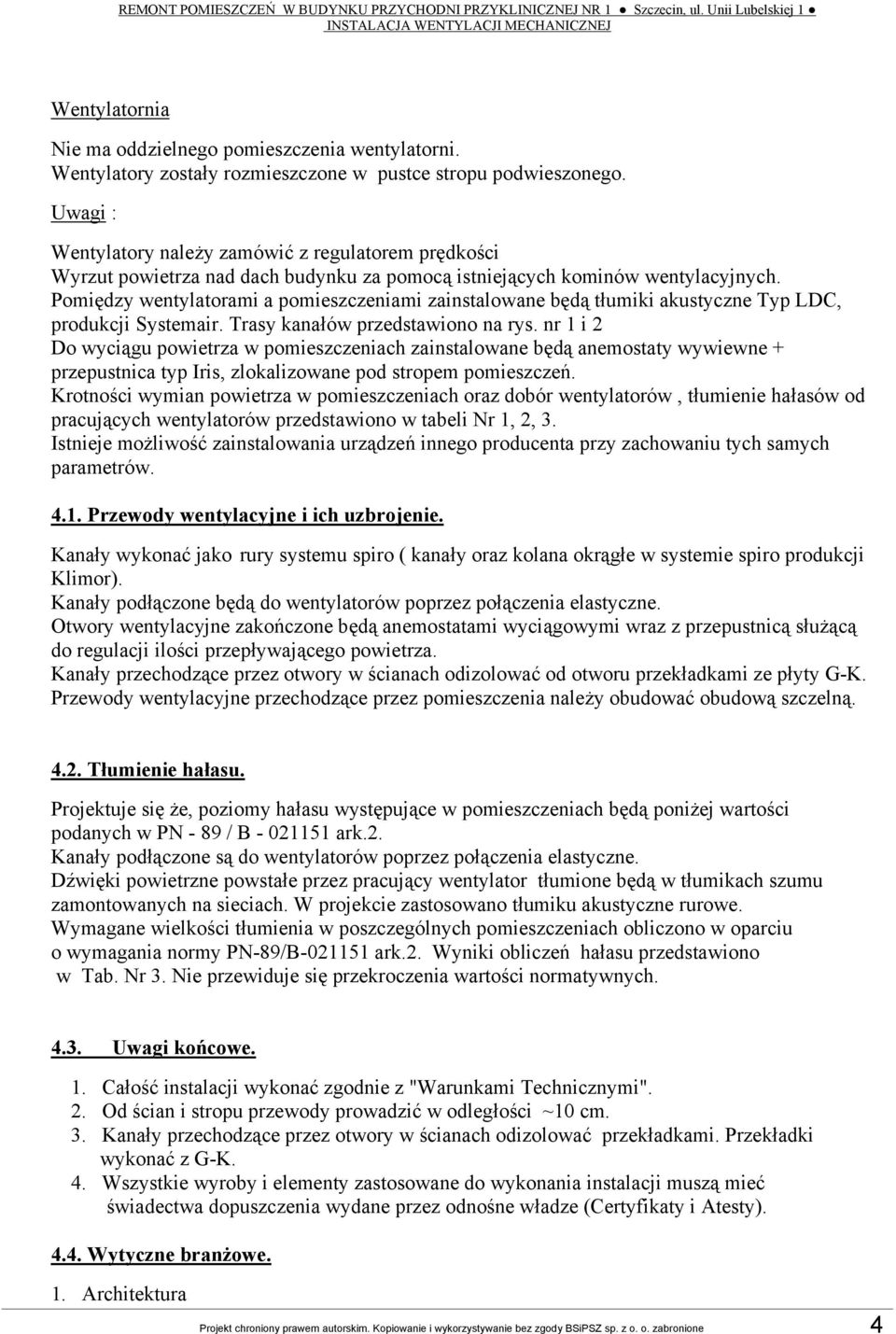

4 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WENTYLACJI MECHANICZNEJ Wentylatornia Nie ma oddzielnego pomieszczenia wentylatorni. Wentylatory zostały rozmieszczone w pustce stropu podwieszonego. Uwagi : Wentylatory należy zamówić z regulatorem prędkości Wyrzut powietrza nad dach budynku za pomocą istniejących kominów wentylacyjnych. Pomiędzy wentylatorami a pomieszczeniami zainstalowane będą tłumiki akustyczne Typ LDC, produkcji Systemair. Trasy kanałów przedstawiono na rys. nr 1 i 2 Do wyciągu powietrza w pomieszczeniach zainstalowane będą anemostaty wywiewne + przepustnica typ Iris, zlokalizowane pod stropem pomieszczeń. Krotności wymian powietrza w pomieszczeniach oraz dobór wentylatorów, tłumienie hałasów od pracujących wentylatorów przedstawiono w tabeli Nr 1, 2, 3. Istnieje możliwość zainstalowania urządzeń innego producenta przy zachowaniu tych samych parametrów Przewody wentylacyjne i ich uzbrojenie. Kanały wykonać jako rury systemu spiro ( kanały oraz kolana okrągłe w systemie spiro produkcji Klimor). Kanały podłączone będą do wentylatorów poprzez połączenia elastyczne. Otwory wentylacyjne zakończone będą anemostatami wyciągowymi wraz z przepustnicą służącą do regulacji ilości przepływającego powietrza. Kanały przechodzące przez otwory w ścianach odizolować od otworu przekładkami ze płyty G-K. Przewody wentylacyjne przechodzące przez pomieszczenia należy obudować obudową szczelną Tłumienie hałasu. Projektuje się że, poziomy hałasu występujące w pomieszczeniach będą poniżej wartości podanych w PN - 89 / B ark.2. Kanały podłączone są do wentylatorów poprzez połączenia elastyczne. Dźwięki powietrzne powstałe przez pracujący wentylator tłumione będą w tłumikach szumu zamontowanych na sieciach. W projekcie zastosowano tłumiku akustyczne rurowe. Wymagane wielkości tłumienia w poszczególnych pomieszczeniach obliczono w oparciu o wymagania normy PN-89/B ark.2. Wyniki obliczeń hałasu przedstawiono w Tab. Nr 3. Nie przewiduje się przekroczenia wartości normatywnych Uwagi końcowe. 1. Całość instalacji wykonać zgodnie z "Warunkami Technicznymi". 2. Od ścian i stropu przewody prowadzić w odległości ~10 cm. 3. Kanały przechodzące przez otwory w ścianach odizolować przekładkami. Przekładki wykonać z G-K. 4. Wszystkie wyroby i elementy zastosowane do wykonania instalacji muszą mieć świadectwa dopuszczenia wydane przez odnośne władze (Certyfikaty i Atesty) Wytyczne branżowe. 1. Architektura Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 4

Uwagi : Wentylatory należy zamówić z regulatorem prędkości Wyrzut powietrza nad dach budynku za pomocą istniejących kominów wentylacyjnych.

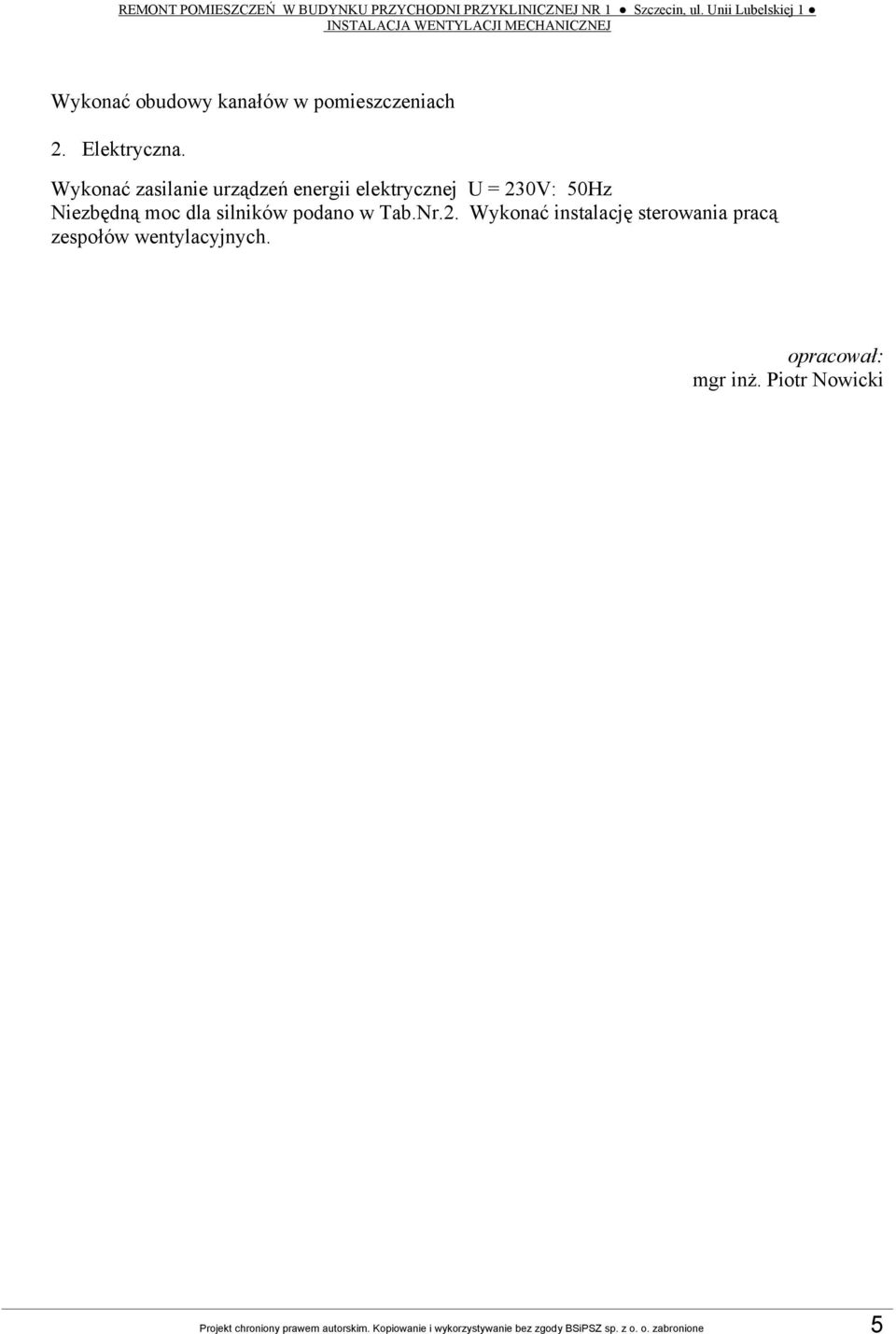

5 REMONT POMIESZCZEŃ W BUDYNKU PRZYCHODNI PRZYKLINICZNEJ NR 1 Szczecin, ul. Unii Lubelskiej 1 INSTALACJA WENTYLACJI MECHANICZNEJ Wykonać obudowy kanałów w pomieszczeniach 2. Elektryczna. Wykonać zasilanie urządzeń energii elektrycznej U = 230V: 50Hz Niezbędną moc dla silników podano w Tab.Nr.2. Wykonać instalację sterowania pracą zespołów wentylacyjnych. opracował: mgr inż. Piotr Nowicki Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 5

Wykonać zasilanie urządzeń energii elektrycznej U = 230V: 50Hz Niezbędną moc dla silników podano w Tab.Nr.2. Wykonać instalację sterowania pracą zespołów wentylacyjnych.

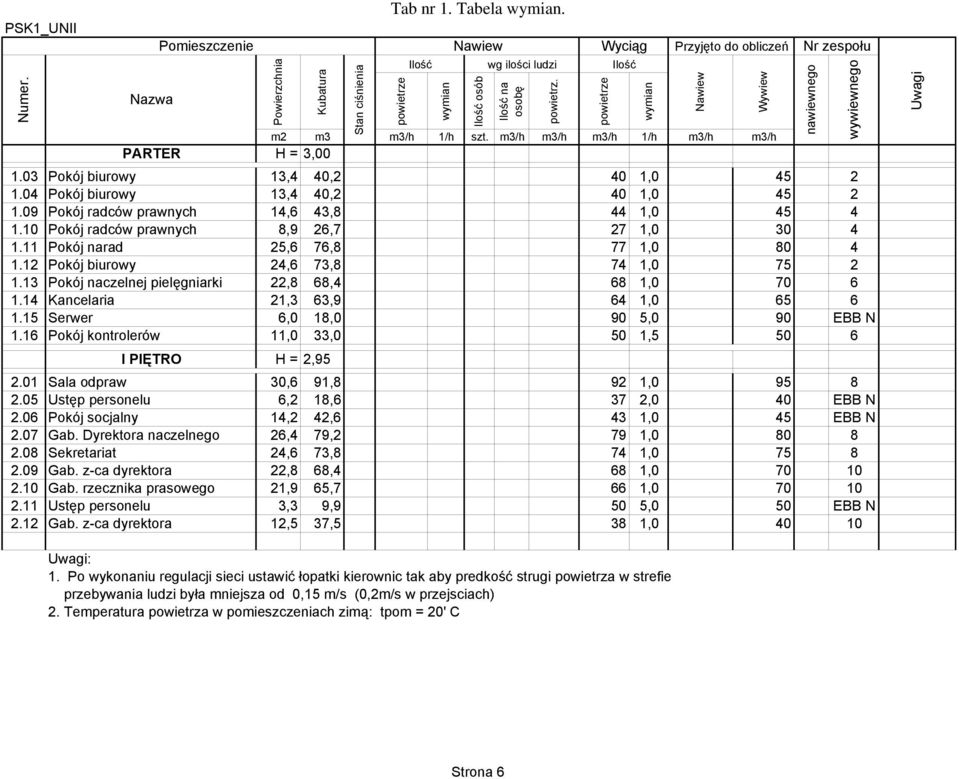

6 PSK1_UNII Numer. Nazwa Pomieszczenie Powierzchnia Kubatura Stan ciśnienia Tab nr 1. Tabela wymian. powietrze Ilość wymian Nawiew m2 m3 m3/h 1/h szt. m3/h m3/h m3/h 1/h m3/h m3/h PARTER H = 3, Pokój biurowy 13,4 40,2 40 1, Pokój biurowy 13,4 40,2 40 1, Pokój radców prawnych 14,6 43,8 44 1, Pokój radców prawnych 8,9 26,7 27 1, Pokój narad 25,6 76,8 77 1, Pokój biurowy 24,6 73,8 74 1, Pokój naczelnej pielęgniarki 22,8 68,4 68 1, Kancelaria 21,3 63,9 64 1, Serwer 6,0 18,0 90 5,0 90 EBB N 1.16 Pokój kontrolerów 11,0 33,0 50 1, I PIĘTRO H = 2, Sala odpraw 30,6 91,8 92 1, Ustęp personelu 6,2 18,6 37 2,0 40 EBB N 2.06 Pokój socjalny 14,2 42,6 43 1,0 45 EBB N 2.07 Gab. Dyrektora naczelnego 26,4 79,2 79 1, Sekretariat 24,6 73,8 74 1, Gab. z-ca dyrektora 22,8 68,4 68 1, Gab. rzecznika prasowego 21,9 65,7 66 1, Ustęp personelu 3,3 9,9 50 5,0 50 EBB N 2.12 Gab. z-ca dyrektora 12,5 37,5 38 1, Ilość osób wg ilości ludzi Ilość na osobę powietrz. Wyciąg powietrze Ilość wymian Przyjęto do obliczeń Nawiew Wywiew Nr zespołu nawiewnego wywiewnego Uwagi Uwagi: 1. Po wykonaniu regulacji sieci ustawić łopatki kierownic tak aby predkość strugi powietrza w strefie przebywania ludzi była mniejsza od 0,15 m/s (0,2m/s w przejsciach) 2. Temperatura powietrza w pomieszczeniach zimą: tpom = 20' C Strona 6

11 Pokój narad 25,6 76,8 77 1,0 80 4 1.12 Pokój biurowy 24,6 73,8 74 1,0 75 2 1.13 Pokój naczelnej pielęgniarki 22,8 68,4 68 1,0 70 6 1.14 Kancelaria 21,3 63,9 64 1,0 65 6 1.

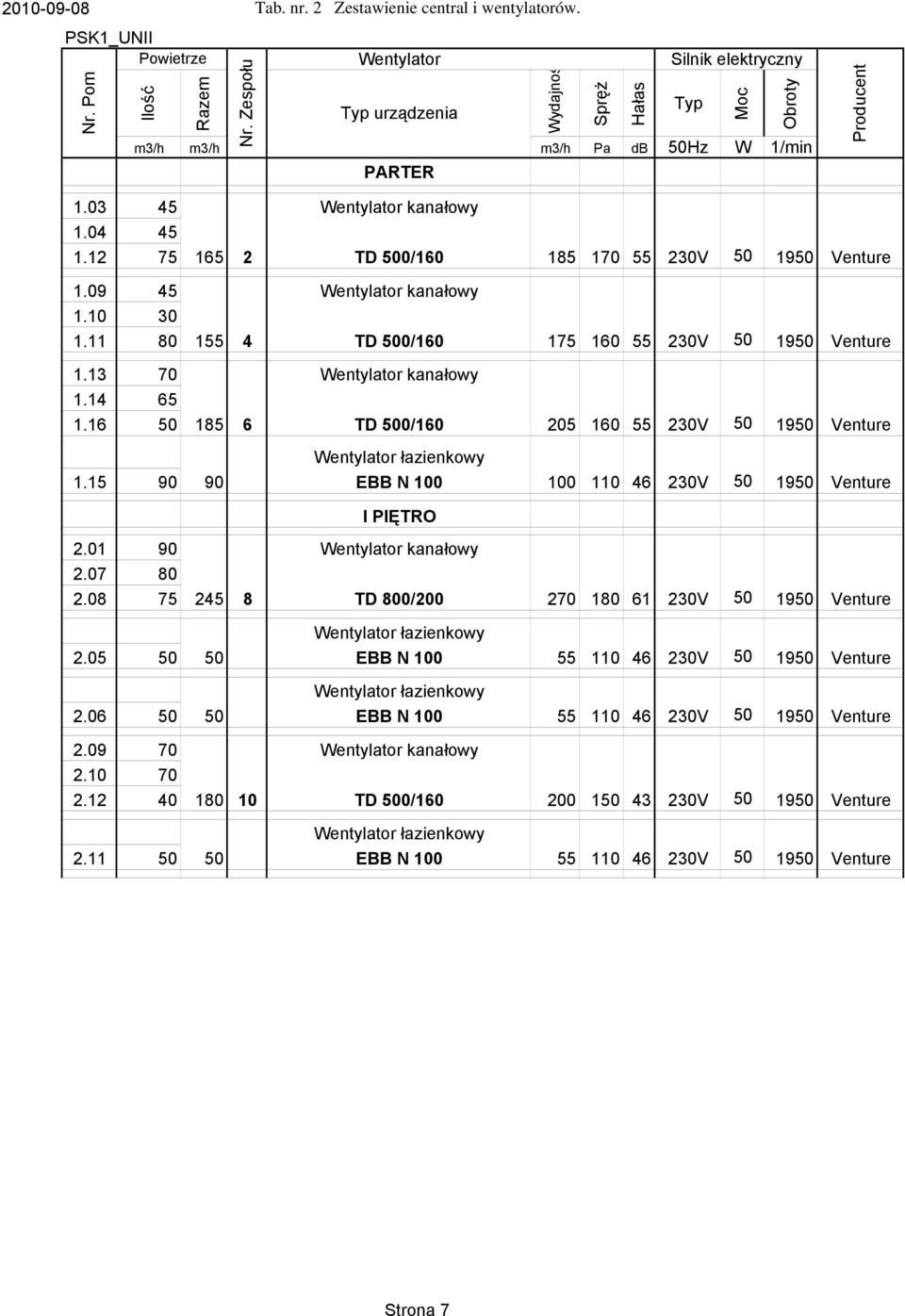

7 Tab. nr. 2 Zestawienie central i wentylatorów. PSK1_UNII Powietrze Nr. Pom Ilość Razem Nr. Zespołu Wentylator Typ urządzenia Wydajnoś Spręż Hałas Typ Moc Obroty m3/h m3/h m3/h Pa db 50Hz W 1/min PARTER Silnik elektryczny Producent Wentylator kanałowy TD 500/ V Venture Wentylator kanałowy TD 500/ V Venture Wentylator kanałowy TD 500/ V Venture Wentylator łazienkowy EBB N V Venture I PIĘTRO Wentylator kanałowy TD 800/ V Venture Wentylator łazienkowy EBB N V Venture Wentylator łazienkowy EBB N V Venture Wentylator kanałowy TD 500/ V Venture Wentylator łazienkowy EBB N V Venture Strona 7

12 75 165 2 TD 500/160 185 170 55 230V 50 1950 Venture 1.09 45 Wentylator kanałowy 1.10 30 1.11 80 155 4 TD 500/160 175 160 55 230V 50 1950 Venture 1.13 70 Wentylator kanałowy 1.14 65 1.

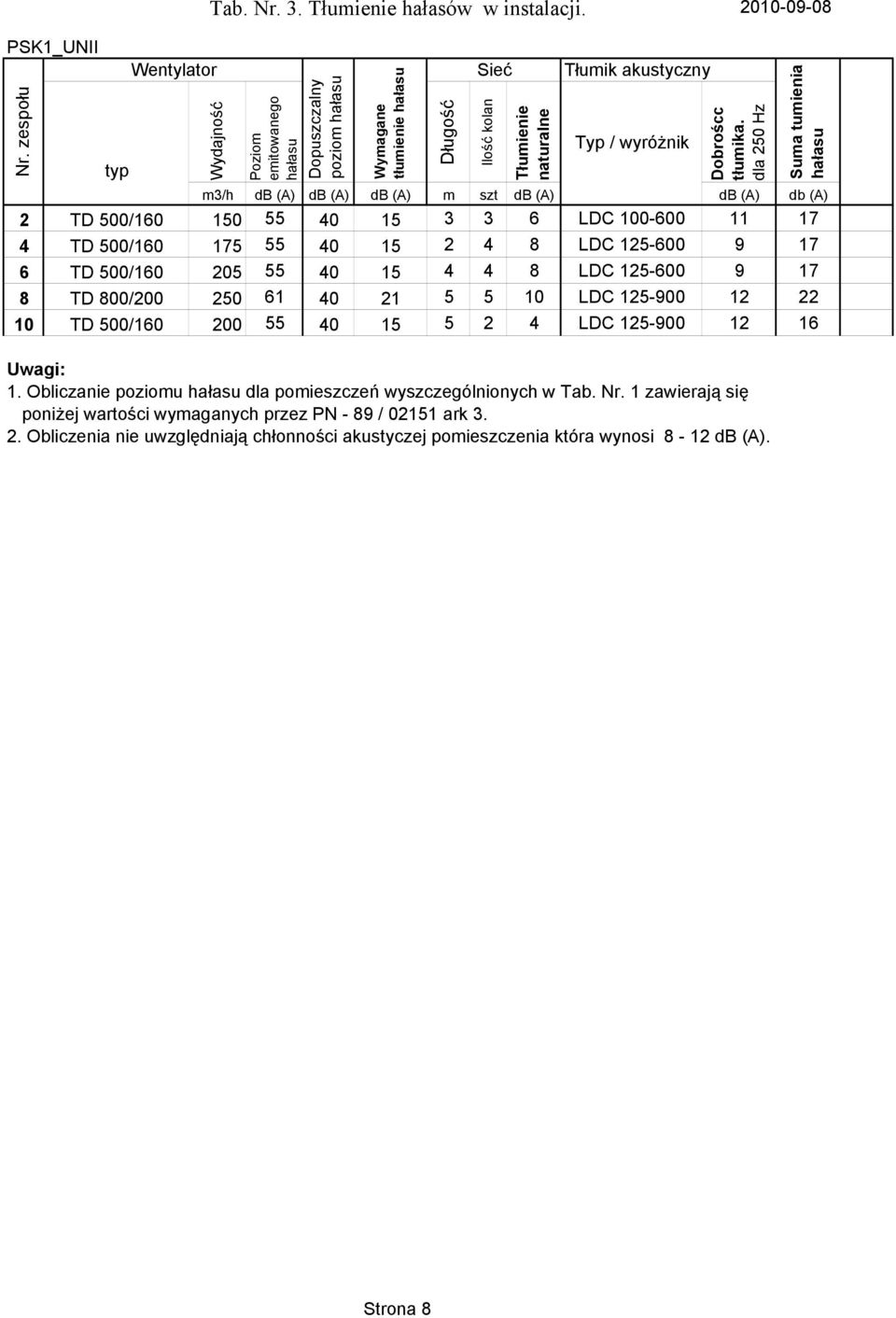

8 PSK1_UNII Nr. zespołu typ Tab. Nr. 3. Tłumienie hałasów w instalacji Wentylator Sieć Tłumik akustyczny Wydajność Poziom emitowanego hałasu Dopuszczalny poziom hałasu Wymagane tłumienie hałasu Długość Ilość kolan Tłumienie naturalne Typ / wyróżnik Dobroścc tłumika. dla 250 Hz m3/h db (A) db (A) db (A) m szt db (A) db (A) db (A) 2 TD 500/ LDC TD 500/ LDC TD 500/ LDC TD 800/ LDC TD 500/ LDC Uwagi: 1. Obliczanie poziomu hałasu dla pomieszczeń wyszczególnionych w Tab. Nr. 1 zawierają się poniżej wartości wymaganych przez PN - 89 / ark Obliczenia nie uwzględniają chłonności akustyczej pomieszczenia która wynosi 8-12 db (A). Suma tumienia hałasu Strona 8
