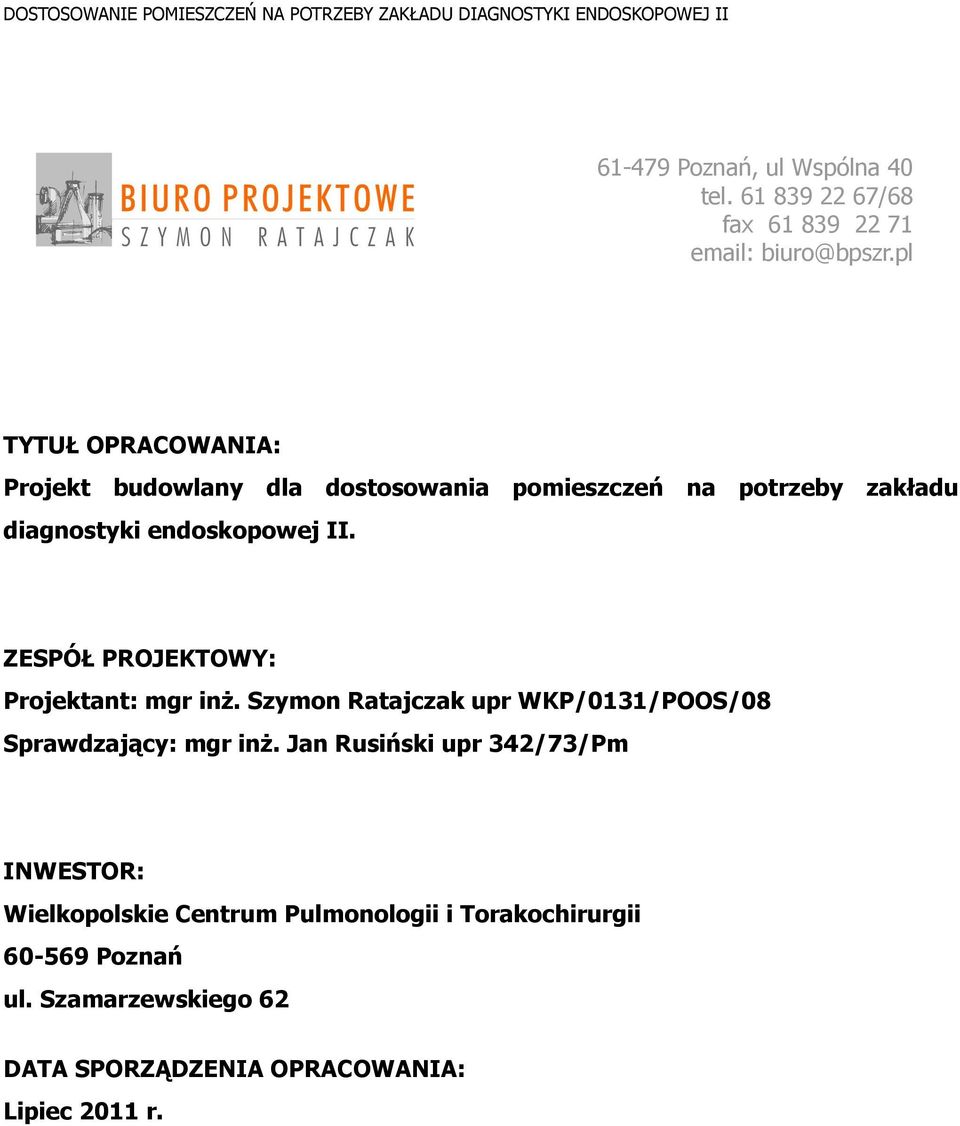

1 Poznań, ul Wspólna 40 tel /68 fax TYTUŁ OPRACOWANIA: Projekt budowlany dla dostosowania pomieszczeń na potrzeby zakładu diagnostyki endoskopowej II. ZESPÓŁ PROJEKTOWY: Projektant: mgr inż. Szymon Ratajczak upr WKP/0131/POOS/08 Sprawdzający: mgr inż. Jan Rusiński upr 342/73/Pm INWESTOR: Wielkopolskie Centrum Pulmonologii i Torakochirurgii Poznań ul. Szamarzewskiego 62 DATA SPORZĄDZENIA OPRACOWANIA: Lipiec 2011 r.

ZESPÓŁ PROJEKTOWY: Projektant: mgr inż. Szymon Ratajczak upr WKP/0131/POOS/08 Sprawdzający: mgr inż.

2 OŚWIADCZENIA PROJEKTANCI Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej (art. 20, ust. 4 PB) BRANŻA IMIĘ I NAZWISKO NUMER UPRAWNIEŃ PODPIS I DATA OPRACOWANIA WENTYLACJA Projektował: mgr inż. Szymon Ratajczak Sprawdził: inż. Jan Rusiński Upr. nr WKP/0131/POOS/08 Upr. nr 342/73/Pm

4 PB) BRANŻA IMIĘ I NAZWISKO NUMER UPRAWNIEŃ PODPIS I DATA OPRACOWANIA WENTYLACJA Projektował:

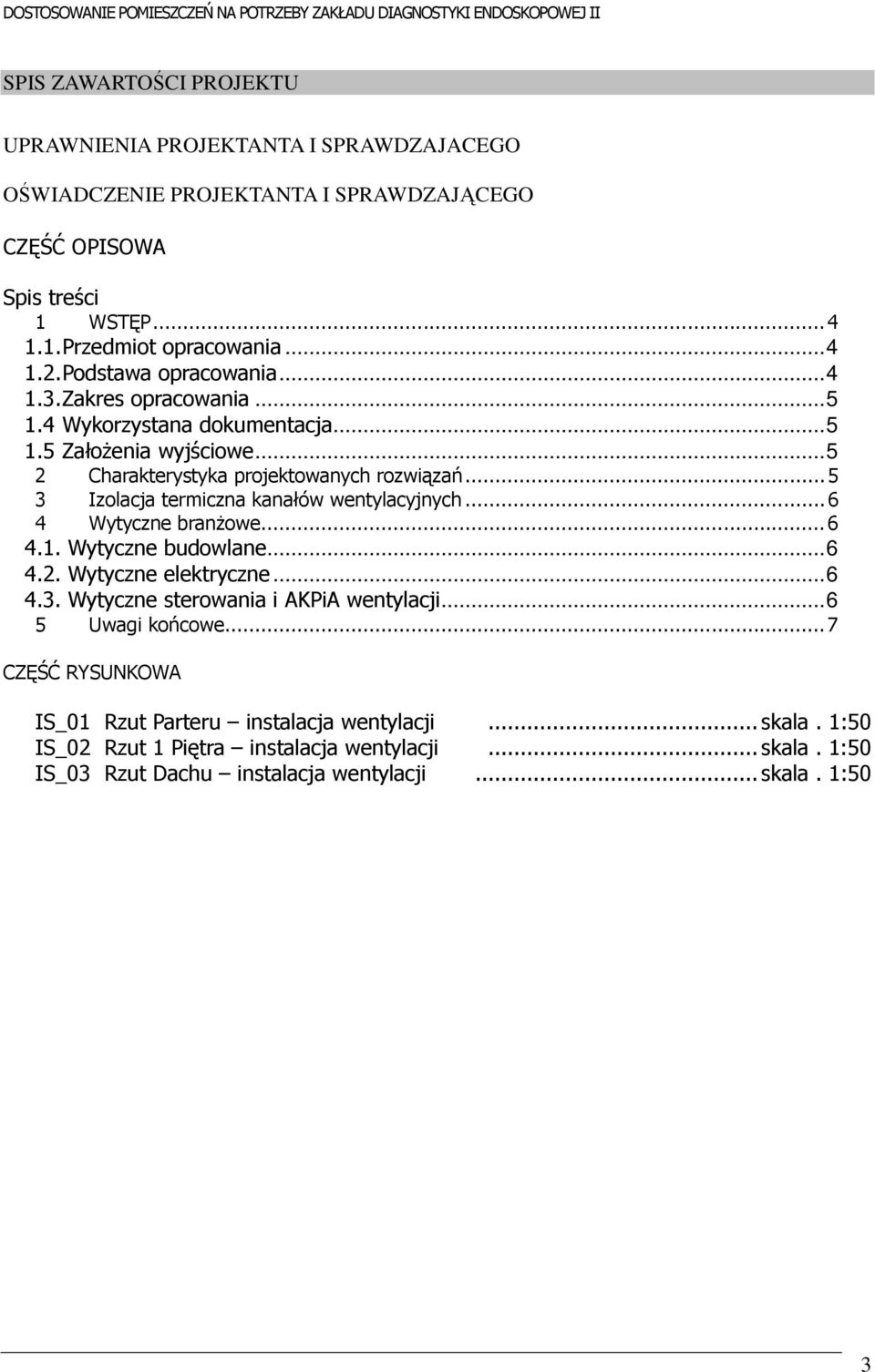

3 SPIS ZAWARTOŚCI PROJEKTU UPRAWNIENIA PROJEKTANTA I SPRAWDZAJACEGO OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO CZĘŚĆ OPISOWA Spis treści 1 WSTĘP Przedmiot opracowania Podstawa opracowania Zakres opracowania Wykorzystana dokumentacja Założenia wyjściowe Charakterystyka projektowanych rozwiązań Izolacja termiczna kanałów wentylacyjnych Wytyczne branżowe Wytyczne budowlane Wytyczne elektryczne Wytyczne sterowania i AKPiA wentylacji Uwagi końcowe...7 CZĘŚĆ RYSUNKOWA IS_01 Rzut Parteru instalacja wentylacji...skala. 1:50 IS_02 Rzut 1 Piętra instalacja wentylacji...skala. 1:50 IS_03 Rzut Dachu instalacja wentylacji...skala. 1:50 3

..5 3 Izolacja termiczna kanałów wentylacyjnych...6 4 Wytyczne branżowe...6 4.1. Wytyczne budowlane...6 4.2. Wytyczne elektryczne...6 4.3. Wytyczne sterowania i AKPiA wentylacji.

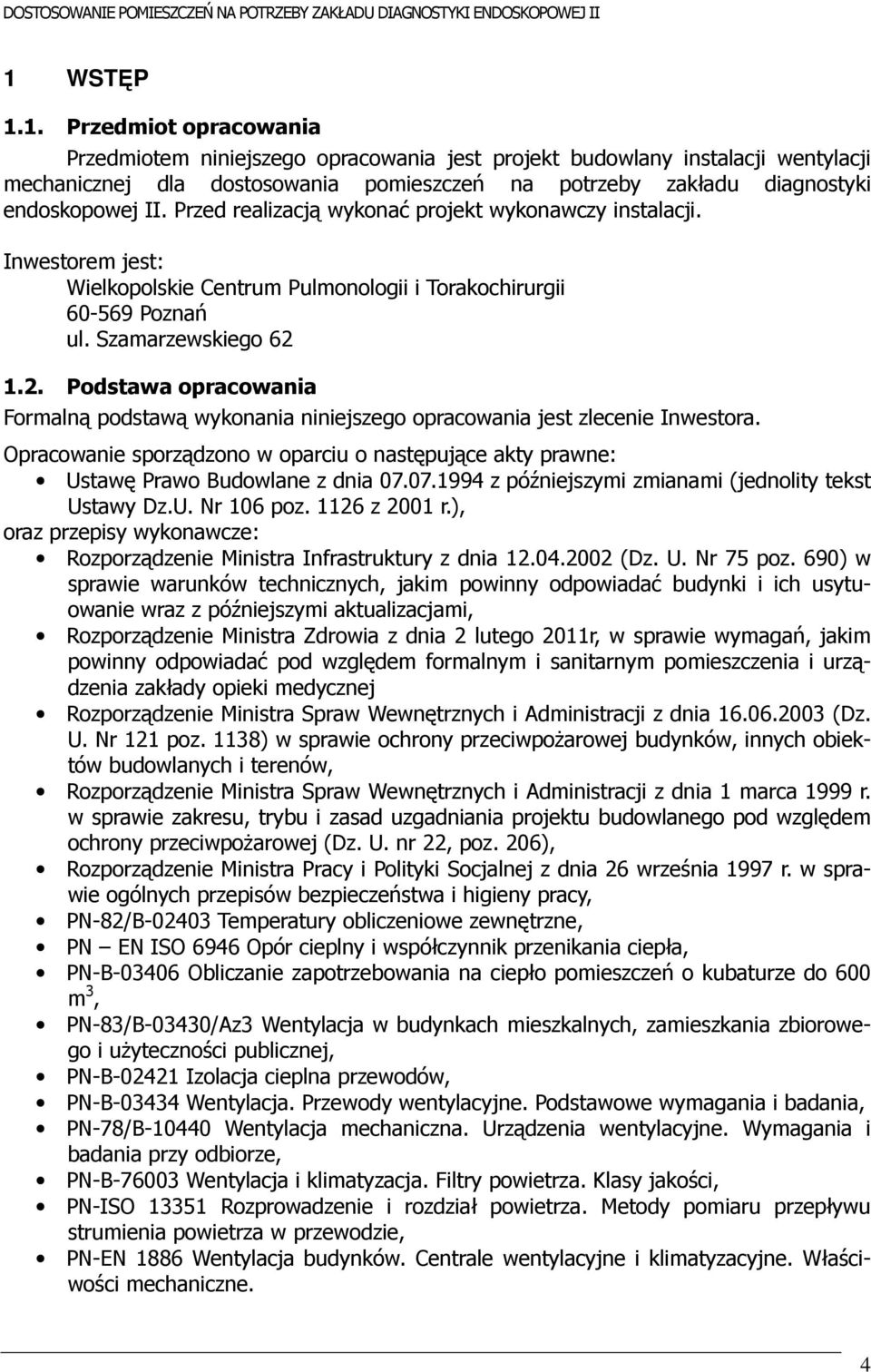

4 1 WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany instalacji wentylacji mechanicznej dla dostosowania pomieszczeń na potrzeby zakładu diagnostyki endoskopowej II. Przed realizacją wykonać projekt wykonawczy instalacji. Inwestorem jest: Wielkopolskie Centrum Pulmonologii i Torakochirurgii Poznań ul. Szamarzewskiego Podstawa opracowania Formalną podstawą wykonania niniejszego opracowania jest zlecenie Inwestora. Opracowanie sporządzono w oparciu o następujące akty prawne: Ustawę Prawo Budowlane z dnia z późniejszymi zmianami (jednolity tekst Ustawy Dz.U. Nr 106 poz z 2001 r.), oraz przepisy wykonawcze: Rozporządzenie Ministra Infrastruktury z dnia (Dz. U. Nr 75 poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wraz z późniejszymi aktualizacjami, Rozporządzenie Ministra Zdrowia z dnia 2 lutego 2011r, w sprawie wymagań, jakim powinny odpowiadać pod względem formalnym i sanitarnym pomieszczenia i urządzenia zakłady opieki medycznej Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia (Dz. U. Nr 121 poz. 1138) w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 1 marca 1999 r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. nr 22, poz. 206), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, PN-82/B Temperatury obliczeniowe zewnętrzne, PN EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła, PN-B Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m 3, PN-83/B-03430/Az3 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, PN-B Izolacja cieplna przewodów, PN-B Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania, PN-78/B Wentylacja mechaniczna. Urządzenia wentylacyjne. Wymagania i badania przy odbiorze, PN-B Wentylacja i klimatyzacja. Filtry powietrza. Klasy jakości, PN-ISO Rozprowadzenie i rozdział powietrza. Metody pomiaru przepływu strumienia powietrza w przewodzie, PN-EN 1886 Wentylacja budynków. Centrale wentylacyjne i klimatyzacyjne. Właściwości mechaniczne. 4

1.2. Podstawa opracowania Formalną podstawą wykonania niniejszego opracowania jest zlecenie Inwestora. Opracowanie sporządzono w oparciu o następujące akty prawne: Ustawę Prawo Budowlane z dnia 07.

5 1.3. Zakres opracowania Przedmiotem niniejszego opracowania jest projekt budowlany: instalacji wentylacji mechanicznej nawiewno - wywiewnej dla dostosowania pomieszczeń na potrzeby zakładu diagnostyki endoskopowej II. 1.4 Wykorzystana dokumentacja Podczas opracowywania niniejszego projektu technicznego wykorzystano następujące dokumentacje oraz opracowania: projekt architektoniczny przekazany przez Inwestora, uzgodnienia z Inwestorem oraz uzgodnienia branżowe, katalogi urządzeń. 1.5 Założenia wyjściowe Podczas realizacji niniejszego opracowania przyjęto następujące założenia wyjściowe: źródłem ciepła dla instalacji c.t. będzie istniejąca instalacja (projekt poza zakresem opracowania) ilość powietrza wentylacyjnego minimalna ze względów higienicznych, nawiew powietrza centralą wentylacyjną, wyciąg powietrza poprzez wentylatory dachowe, lokalizacja urządzeń dla oddziału endoskopii na dachu obiektu. 2 Charakterystyka projektowanych rozwiązań Dla zapewnienia wymaganych parametrów higienicznych w pomieszczeniach na parterze (oddział endoskopii) projektuje się układ wentylacji mechanicznej składający się z: Linii nawiewnej N1 - instalacja nawiewu powietrza. Przewiduje się montaż układu składającego się z centrali nawiewnej, w wykonaniu zewnętrznym. Centrala zlokalizowana na dachu budynku. Wydajność centrali Vn=1140 m 3 /h. Linii wywiewnej WD1 - instalacja wywiewu powietrza z pomieszczenia nr 4 i 6 sala zabiegowa 1 i 2. Przewiduje się montaż układu składającego się z bloku wentylatora wywiewnego o parametrach V= 800 m 3 /h, Pel=0,02kW. Linii wywiewnej WD2 - instalacja wywiewu powietrza z pomieszczenia nr 3 myjnia lekarzy 1, nr 5 myjnia sprzętu oraz nr 7 myjnia lekarzy 2. Przewiduje się montaż układu składającego się z bloku wentylatora wywiewnego o parametrach V=270 m 3 /h, Pel=0,05kW. Linii wywiewnej WD3 - instalacja wywiewu powietrza z pomieszczenia nr 2 i nr 8 kabina pacjenta 1 i 2. Przewiduje się montaż układu składającego się z bloku wentylatora wywiewnego o parametrach V=120 m 3 /h, Pel=0,05kW. Linii wywiewnej WD4 - instalacja wywiewu powietrza z pomieszczenia nr 12 - łazienka. Przewiduje się montaż układu składającego się z bloku wentylatora wywiewnego o 5

4 Wykorzystana dokumentacja Podczas opracowywania niniejszego projektu technicznego wykorzystano następujące dokumentacje oraz opracowania: projekt architektoniczny przekazany przez Inwestora,

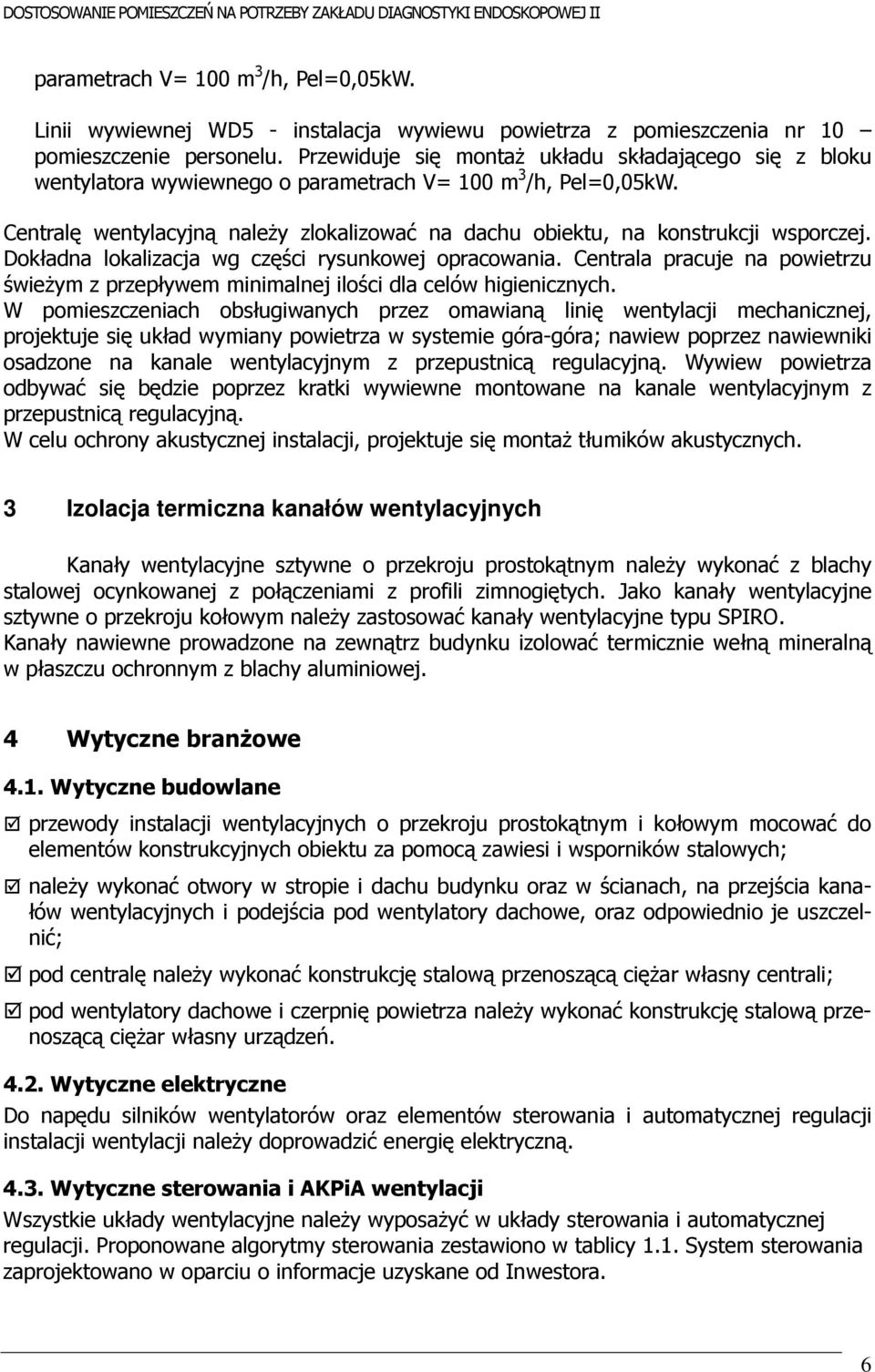

6 parametrach V= 100 m 3 /h, Pel=0,05kW. Linii wywiewnej WD5 - instalacja wywiewu powietrza z pomieszczenia nr 10 pomieszczenie personelu. Przewiduje się montaż układu składającego się z bloku wentylatora wywiewnego o parametrach V= 100 m 3 /h, Pel=0,05kW. Centralę wentylacyjną należy zlokalizować na dachu obiektu, na konstrukcji wsporczej. Dokładna lokalizacja wg części rysunkowej opracowania. Centrala pracuje na powietrzu świeżym z przepływem minimalnej ilości dla celów higienicznych. W pomieszczeniach obsługiwanych przez omawianą linię wentylacji mechanicznej, projektuje się układ wymiany powietrza w systemie góra-góra; nawiew poprzez nawiewniki osadzone na kanale wentylacyjnym z przepustnicą regulacyjną. Wywiew powietrza odbywać się będzie poprzez kratki wywiewne montowane na kanale wentylacyjnym z przepustnicą regulacyjną. W celu ochrony akustycznej instalacji, projektuje się montaż tłumików akustycznych. 3 Izolacja termiczna kanałów wentylacyjnych Kanały wentylacyjne sztywne o przekroju prostokątnym należy wykonać z blachy stalowej ocynkowanej z połączeniami z profili zimnogiętych. Jako kanały wentylacyjne sztywne o przekroju kołowym należy zastosować kanały wentylacyjne typu SPIRO. Kanały nawiewne prowadzone na zewnątrz budynku izolować termicznie wełną mineralną w płaszczu ochronnym z blachy aluminiowej. 4 Wytyczne branżowe 4.1. Wytyczne budowlane przewody instalacji wentylacyjnych o przekroju prostokątnym i kołowym mocować do elementów konstrukcyjnych obiektu za pomocą zawiesi i wsporników stalowych; należy wykonać otwory w stropie i dachu budynku oraz w ścianach, na przejścia kanałów wentylacyjnych i podejścia pod wentylatory dachowe, oraz odpowiednio je uszczelnić; pod centralę należy wykonać konstrukcję stalową przenoszącą ciężar własny centrali; pod wentylatory dachowe i czerpnię powietrza należy wykonać konstrukcję stalową przenoszącą ciężar własny urządzeń Wytyczne elektryczne Do napędu silników wentylatorów oraz elementów sterowania i automatycznej regulacji instalacji wentylacji należy doprowadzić energię elektryczną Wytyczne sterowania i AKPiA wentylacji Wszystkie układy wentylacyjne należy wyposażyć w układy sterowania i automatycznej regulacji. Proponowane algorytmy sterowania zestawiono w tablicy 1.1. System sterowania zaprojektowano w oparciu o informacje uzyskane od Inwestora. 6

Centralę wentylacyjną należy zlokalizować na dachu obiektu, na konstrukcji wsporczej. Dokładna lokalizacja wg części rysunkowej opracowania.

7 Tablica 1.1. Systemy sterowania pracą układu klimatyzacyjnego Urządzenie Opis proponowanego układu automatycznej regulacji Centrala - układ sygnalizacji zabrudzenia filtra, wentylacyjna - zabezpieczenie przeciwzamrożeniowe, (linia N-1) - regulacja temperatury powietrza czujnikiem temperatury w pomieszczeniu (t N =20 o C/, - zima, t N =17 o C/, - lato,), - sygnalizacja stanu awarii, Wentylatory wywiewne - współpraca z wentylatorami wywiewnymi - załączanie ręczne - sygnalizacja stanu awarii, - współpraca z centralą N-1 5 Uwagi końcowe Wszystkie prace budowlano-montażowe i odbiory wykonać zgodnie z zasadami BHP wg obowiązujących norm i przepisów oraz warunków technicznych wynikających ze stosownych przepisów, jak również wymogów producentów lub dostawców poszczególnych urządzeń. Podczas montażu należy przestrzegać następujących przepisów: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw Nr 75 z 15 czerwca 2002 r. poz. 690, wraz z późniejszymi zmianami). Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. ARKADY, Warszawa 1988 r. Wymagania techniczne COBRTI INSTAL Warunki techniczne wykonania i odbioru instalacji wentylacyjnych Montaż i uruchomienie poszczególnych instalacji oraz urządzeń należy zlecić wyspecjalizowanej i autoryzowanej firmie. Wszelkie zmiany w projekcie wynikające np. z zaistnienia problemów technicznych czy niejasności, należy uzgodnić z projektantem w ramach realizacji nadzoru autorskiego. Dopuszcza się zastosowanie innych urządzeń pod warunkiem zachowania tych samych parametrów technicznych lub lepszych. Opracował Szymon Ratajczak Upr. WKP/0131/POOS/08 7

przeciwzamrożeniowe, (linia N-1) - regulacja temperatury powietrza czujnikiem temperatury w pomieszczeniu (t N =20 o C/, - zima, t N =17 o C/, - lato,), - sygnalizacja stanu awarii, Wentylatory
