Drukarka HotSpot Przewodnik użytkownika

Transkrypt

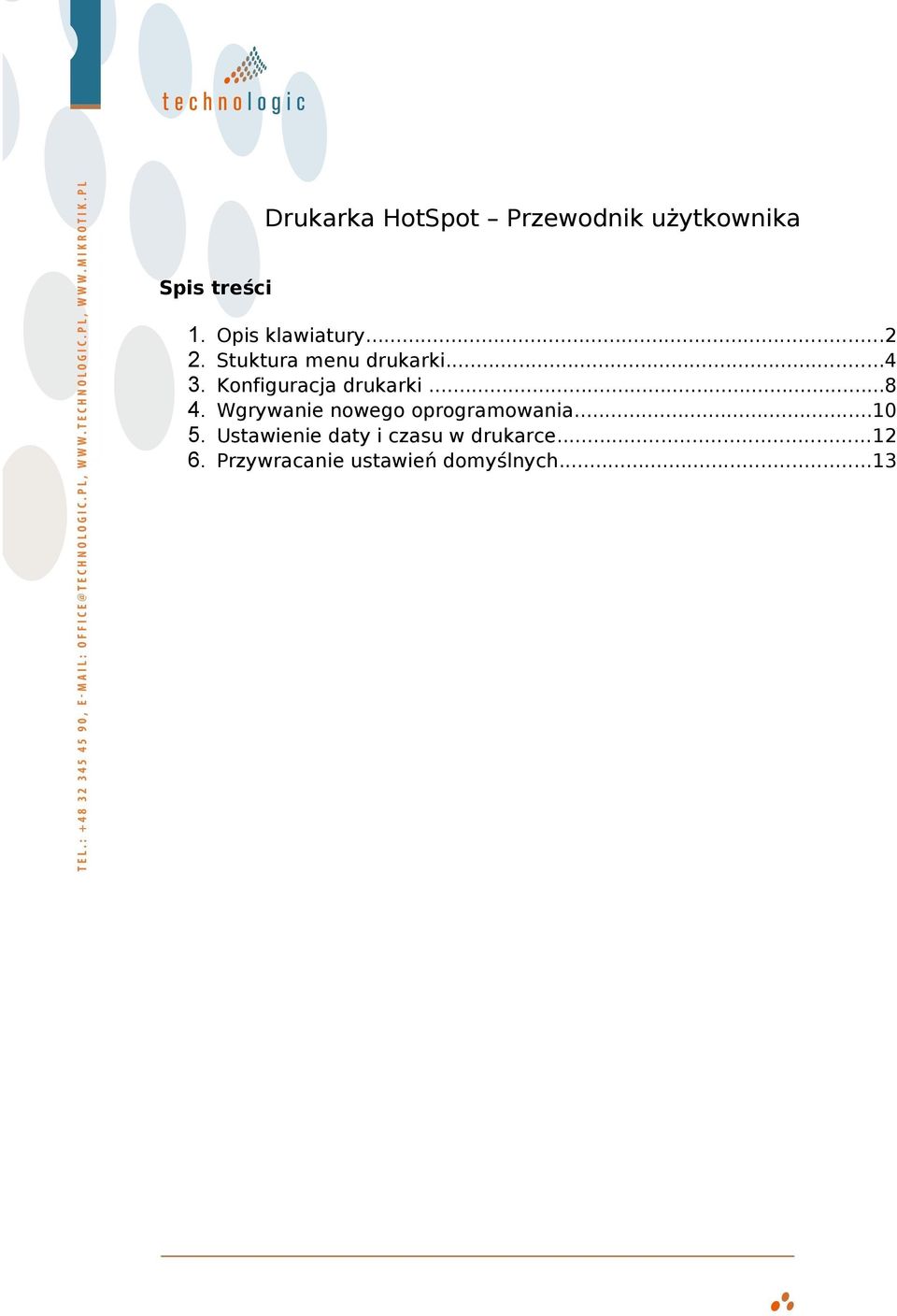

1 Drukarka HotSpot Przewodnik użytkownika Spis treści 1. Opis klawiatury Stuktura menu drukarki Konfiguracja drukarki Wgrywanie nowego oprogramowania Ustawienie daty i czasu w drukarce Przywracanie ustawień domyślnych...13

2 1. Opis klawiatury 1. Włacznik / wyłacznik drukarki 2. Nawigacja po menu (góra/dół) 3. Wysunięcie papieru 4. Wyświetlenie menu głównego drukarki

3 5. Zmiana wielkości liter Pozwala na zmianę wielkości litr z duzych na małe i odwrotnie poczas wpisywania tekstu. 6. Przejście do kolejnego znaku alfanumerycznego Pozwala na przejście do kolejnego znaku wymienionego na klawiszach alfanumerycznych. Przykładowo chcąc wpisać literę s należy nacisnąć klawisz 7 a następnie trzy razy klawisz ALPHA. 7. Zatwierdzenie ustawień lub wybór opcji Przy wyświetlonych taryfach jego naciśnięcie spowoduje wygenerowanie nowego biletu. Podczas konfiguracji pozwala na wybór elementów menu oraz zatwierdzanie wprowadzonych ustawień. 8. Kasuje wprowadzony tekst 9. Wyjście z menu lub anulowanie wprowadzonych zmian 10. Klawisze alfanumeryczne

4 2. Struktura menu drukarki 1. AP config Konfiguracja sieci bezprzewodowej z którą drukarka będzie pracowała. 1A. Scan Właczenie wyszukiwania dostępnych sieci bezprzewodowych. W tym miejscu można wybrać sieć bezprzewodową w której drukarka będzie pracowała. 1B. SSID Ręczne wpisanie nazwy sieci bezprzewodowej z którą drukarka powinna się połączyć. 1C. Security Jeśli jest wymagane szyfrowanie połaczenia sieciowego to w tym miejscu można wybrać jego rodzaj i dokonać odpowiedniej konfiguracji. 2. IP Config Konfiguracja adresu IP drukarki. 2A. DHCP Drukarka standardowo jest ustawiona na pobieranie adresu IP z serwera DHCP. Aby ręcznie dokonać konfiguracji adresu IP należy w tym miejscu nacisnąć przycisk ENTER a nastęnie postępować zgodnie z punktami 2.B 2. F. 2B. IP Adres IP dla drukarki. 2C. MASK Maska podsieci. 2D. GWAY

5 Adres bramy 2E. DNS1 Adres podstawowego serwera DNS 2F. DNS2 Adres zapasowego serwera DNS 3. MT Config Konfiguracja dostępu do routera MikroTik 3A. MT IP Adres IP routera MikroTik 3B. User Login do routera MikroTik 3C. Password Hasło do routera MikroTik 3D. Test Test połaczenia z routerem MikroTik 4. Tariff Config Konfiguracja taryf przydzielanych dla użytkowników HOTSPOT. 4A. Patterns Ustalenie słowa, od którego będzie rozpoczynała nazwa taryfy wzorcowej oraz nazwa loginu do dostępu do sieci hotspot. - Pattern: - początkowe słowo dla nazwy taryfy wzorcowej - User: - słowo dla nazwy użytkownika dla sieci hotspot 4B. Fetch Tariff

6 Pobranie taryf wzorcowych z systemu MikroTik 4C. Change order Zmiana kolejności wyświetlania taryf na ekranie drukarki. Aby zmienić kolejność wyświetlania taryf należy wybrać taryfę za pomocą przycisków nawigacji (2), następnie wcisnąć klawisz funkcyjny (5) i przyciskami nawigacji (2) przenieść zaznaczoną taryfę na wymaganą pozycję. Po tych czynnościach ponownie nacisnąć przycisk funkcyjny (5) i powtórzyć powyższe czynności dla kolejnej taryfy. Aby zatwierdzic zmiany należy wybrać przycisk enter (7), a po wyświetleniu pytania o zapisanie zmian ponownie nacisnąć przycisk enter (7). 5. Custom config Konfiguracja ustawień użytkownika takich jak logo, nagłowek, stopka drukowanych na biletach oraz ustawienie hasła dostępu do menu drukarki. Logo, to plik graficzne zapisane jako monochromatyczny plik BMP o zalecanej rozdzielczości maksymalnej 384 x 192 pixele. Pliki nagłowka i stopki to pliki tekstowe. Pliki te są pobierane z serwera FTP. 5A. FTP IP Adres IP serwera FTP. 5B. User Login do serwera FTP. 5C. Password Hasło do serwera FTP. 5D. Charset Wybór tabeli znaków dla plików tekstowych nagłowka i stopki drukowanych na bilecie. 5E. Download file Wybór elementu który ma być drukowany na bilecie (logo/nagłowek/stopka) po czym podanie nazwy odpowiedniego pliku umieszczonego na serwerze FTP i jego zapisanie w pamięci drukarki.

7 5F. Show file Wyświetlenie pobranego pliku dla loga, nagłowka lub stopki. 5G. Delete file Usunięcie pliku loga, nagłowka lub stopki. 5I. Menu PIN Ustawienie hasła dostępu (tlko cyfry) do menu drukarki.

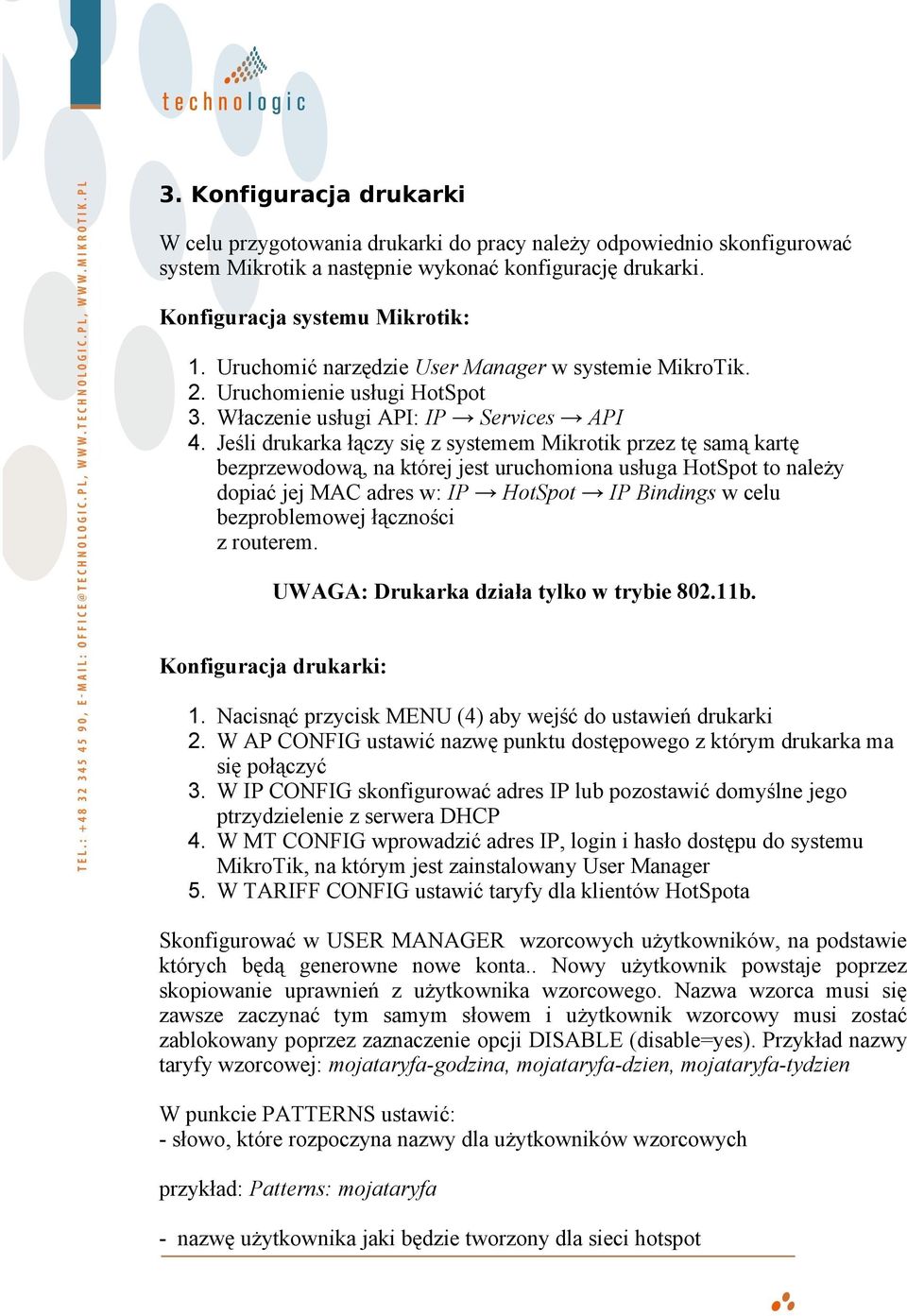

8 3. Konfiguracja drukarki W celu przygotowania drukarki do pracy należy odpowiednio skonfigurować system Mikrotik a następnie wykonać konfigurację drukarki. Konfiguracja systemu Mikrotik: 1. Uruchomić narzędzie User Manager w systemie MikroTik. 2. Uruchomienie usługi HotSpot 3. Właczenie usługi API: IP Services API 4. Jeśli drukarka łączy się z systemem Mikrotik przez tę samą kartę bezprzewodową, na której jest uruchomiona usługa HotSpot to należy dopiać jej MAC adres w: IP HotSpot IP Bindings w celu bezproblemowej łączności z routerem. UWAGA: Drukarka działa tylko w trybie b. Konfiguracja drukarki: 1. Nacisnąć przycisk MENU (4) aby wejść do ustawień drukarki 2. W AP CONFIG ustawić nazwę punktu dostępowego z którym drukarka ma się połączyć 3. W IP CONFIG skonfigurować adres IP lub pozostawić domyślne jego ptrzydzielenie z serwera DHCP 4. W MT CONFIG wprowadzić adres IP, login i hasło dostępu do systemu MikroTik, na którym jest zainstalowany User Manager 5. W TARIFF CONFIG ustawić taryfy dla klientów HotSpota Skonfigurować w USER MANAGER wzorcowych użytkowników, na podstawie których będą generowne nowe konta.. Nowy użytkownik powstaje poprzez skopiowanie uprawnień z użytkownika wzorcowego. Nazwa wzorca musi się zawsze zaczynać tym samym słowem i użytkownik wzorcowy musi zostać zablokowany poprzez zaznaczenie opcji DISABLE (disable=yes). Przykład nazwy taryfy wzorcowej: mojataryfa-godzina, mojataryfa-dzien, mojataryfa-tydzien W punkcie PATTERNS ustawić: - słowo, które rozpoczyna nazwy dla użytkowników wzorcowych przykład: Patterns: mojataryfa - nazwę użytkownika jaki będzie tworzony dla sieci hotspot

9 przykład: User name: klient Stworzone konto użytkownika to: klient8948 W punkcie FETCH TARIFF drukarka pobiera z systemu User Manager nazwy wzorcowych użytkowników, które będą wyświetlone w menu głównym. Po tych czynnościach drukarka jest gotowa do pracy.

10 4. Wgrywanie nowego oprogramowania W celu wgrania nowego oprogramowania należy wykonać następujące czynności: 1. Podłączyć drukarkę do komputera za pomocą kabla RS (kabel ten jest na wyposażeniu drukarki) 2. Uruchomić drukarkę po czym kilkakrotnie nacisnąć przycisk MENU (4) w celu uruchomienia menu diagnostycznego. 3. Uruchomić w komputerze program InitTool (program można pobrać ze strony 4. W programie ustawić właściwy numer portu COM i jego prędkość na (jak na ilustracji poniżej): 5. Nacisnąć przycisk Refresh aby ustawić model drukarki z unknown na

11 NEW8110 (jak na ilustracji powyżej) 6. Zaznaczyć pole APP i wybrać plik z nowym oprogramowaniem dla drukarki a następnie nacisnąc przycisk Download Przy prawidłowym przebiegu powyższej operacji w programie InitTool ( w dole okna programu ) pojawi się napis Download Successfully a na ekranie drukarki pojawi się informacja Send Appinfo, OK 7. Nacisnąć przycisk Cancel (10) aby wyjść z menu diagnostycznego aby uruchomić nowe oprogramowanie

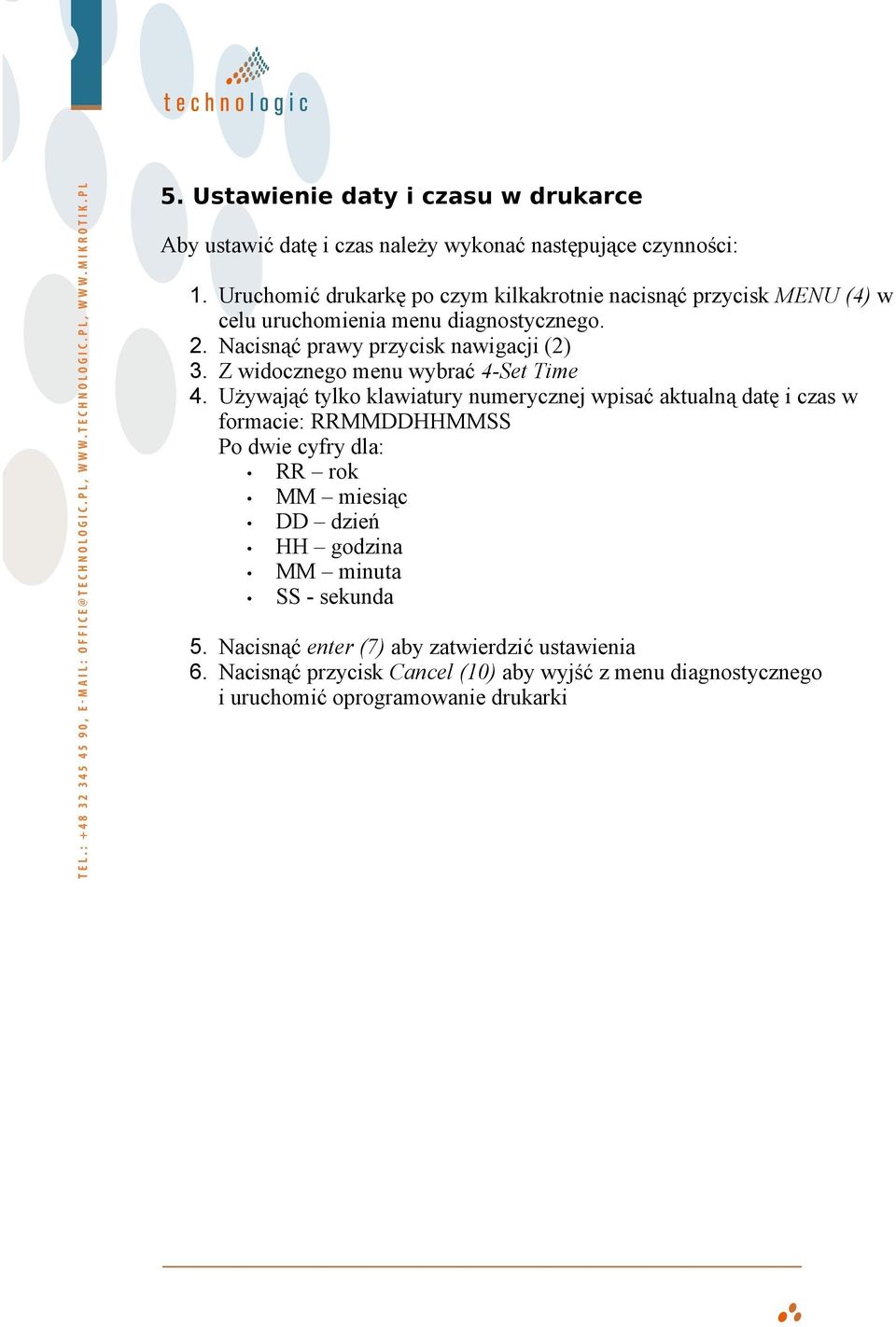

12 5. Ustawienie daty i czasu w drukarce Aby ustawić datę i czas należy wykonać następujące czynności: 1. Uruchomić drukarkę po czym kilkakrotnie nacisnąć przycisk MENU (4) w celu uruchomienia menu diagnostycznego. 2. Nacisnąć prawy przycisk nawigacji (2) 3. Z widocznego menu wybrać 4-Set Time 4. Używająć tylko klawiatury numerycznej wpisać aktualną datę i czas w formacie: RRMMDDHHMMSS Po dwie cyfry dla: RR rok MM miesiąc DD dzień HH godzina MM minuta SS - sekunda 5. Nacisnąć enter (7) aby zatwierdzić ustawienia 6. Nacisnąć przycisk Cancel (10) aby wyjść z menu diagnostycznego i uruchomić oprogramowanie drukarki

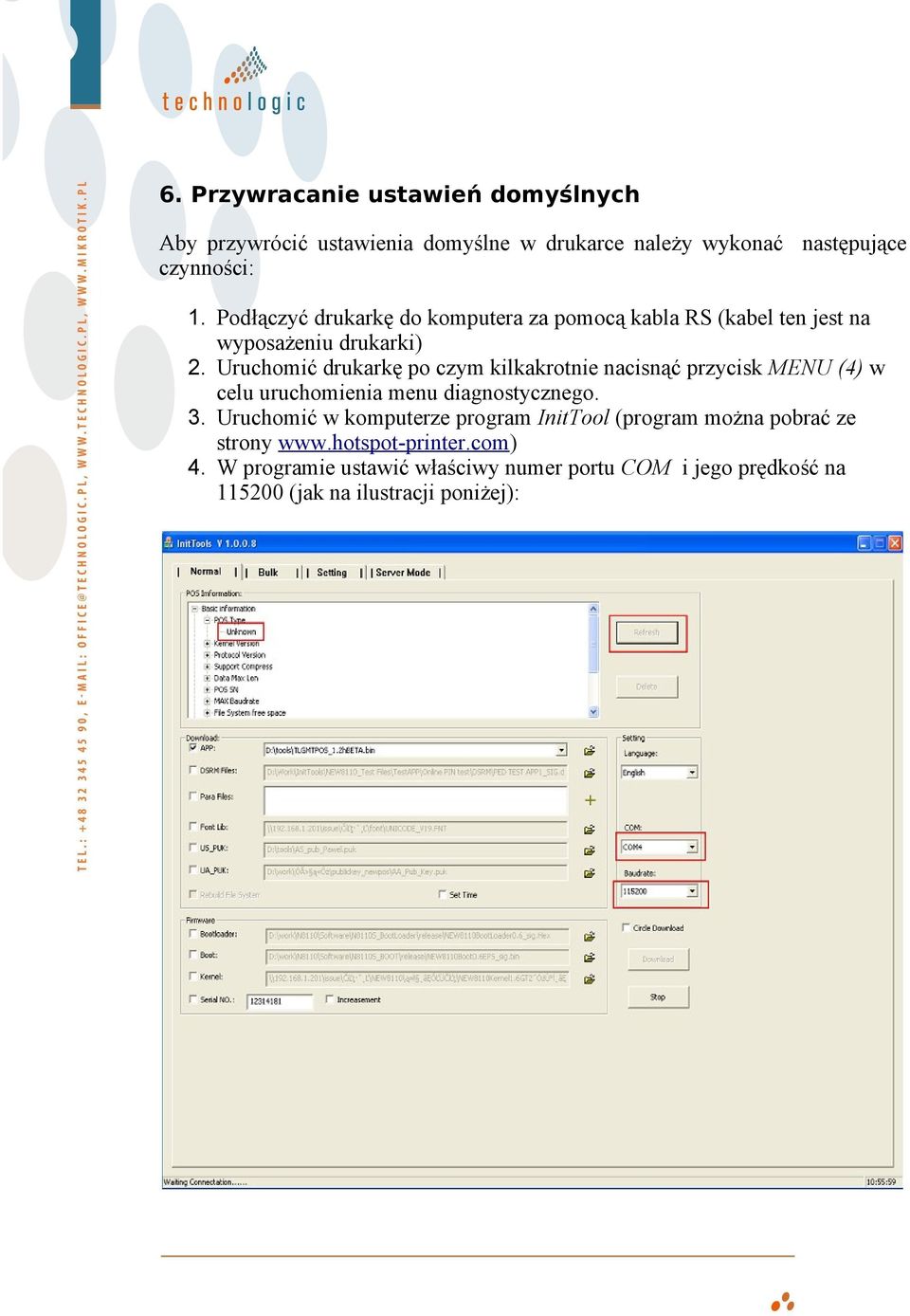

13 6. Przywracanie ustawień domyślnych Aby przywrócić ustawienia domyślne w drukarce należy wykonać następujące czynności: 1. Podłączyć drukarkę do komputera za pomocą kabla RS (kabel ten jest na wyposażeniu drukarki) 2. Uruchomić drukarkę po czym kilkakrotnie nacisnąć przycisk MENU (4) w celu uruchomienia menu diagnostycznego. 3. Uruchomić w komputerze program InitTool (program można pobrać ze strony 4. W programie ustawić właściwy numer portu COM i jego prędkość na (jak na ilustracji poniżej):

14 5. Nacisnąć przycisk Refresh aby ustawić model drukarki z unknown na NEW8110 (jak na ilustracji powyżej) 6. W ramce POS Information rozwinąć część Application Information a nstępnie klikąć na TLGMTPOS i kliknąć na przycisk Delete. (jak na ilustracji poniżej) 7. Teraz należy wgrać do drukarki nowe oprogramowanie postępująć według punktu instrukcji zawartych w dziale 4.
