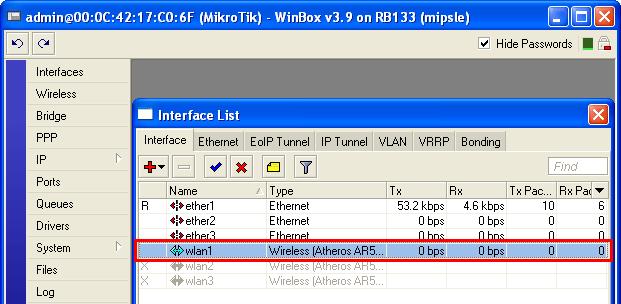

1 MikroTik jako Access Point Po zalogowaniu ukaŝe nam się poniŝsze okno z którego będzie wynikać, Ŝe jesteśmy podłączeni pod interfejs ether1. Literka R oznacza nawiązane połączenie. Oczywiście Nas interesuje uruchomienie interfejsu wlan. Aby uruchomić interfejs naleŝy go zaznaczyć, a następnie kliknąć uruchom. oznaczający

UkaŜe nam się nowe okno z ustawieniami interfejsu w którym będziemy dokonywać zmian:

2 Teraz interfejs jest juŝ uruchomiony. NaleŜ wejść w jego ustawienia klikając dwukrotnie. UkaŜe nam się nowe okno z ustawieniami interfejsu w którym będziemy dokonywać zmian: Proszę wejść w zakładkę Wireless i kliknąć Scan.. Jest to skaner sieci bezprzewodowych dzięki któremu będziemy mogli wybrać kanał pracy na którym ma pracować urządzenie.

Proszę o naciśniecie przycisku Start, odczekanie kilku minut, aŝ zostaną zeskanowane sieci bezprzewodowe będące w zasięgu, a następnie kliknąć Stop.

3 Proszę o naciśniecie przycisku Start, odczekanie kilku minut, aŝ zostaną zeskanowane sieci bezprzewodowe będące w zasięgu, a następnie kliknąć Stop. Jest to jeden z waŝniejszych procesów wpływających na prawidłową prace urządzenia, im mniej sieci w zasięgu tym lepiej dla nas. Proszę pamiętać przy wyborze kanału pracy (Frequ..), Ŝe separacja pomiędzy kanałami powinna wynosić minimum 3 kanały, czyli wybierając kanał 1 następny wolny kanał do uŝytku powinien być 4. Oczywiście w przypadku gdy system wykryje wszystkie zajęte kanały pozostaje nam do wyboru kanał z którego zasięg jest najsłabszy. Do tego słuŝy zaznaczona poniŝej w Ŝółtej tabelce wartość Signal oraz Nosie... im słabszy sygnał z innej sieci tym lepiej. Skala sygnału -40 oznacza bardzo dobry sygnał natomiast im większa skala czyli -80, - 90 itd. oznacza słaby sygnał.

Jeśli juŝ wybrali państwo kanał na jakim ma pracować urządzenie moŝemy przejść do dalszej części konfiguracji. 1. Mode: W tej zakładce wybieramy tryb pracy urządzenia ap bridge (Access Point) 2.

4 Jeśli juŝ wybrali państwo kanał na jakim ma pracować urządzenie moŝemy przejść do dalszej części konfiguracji. 1. Mode: W tej zakładce wybieramy tryb pracy urządzenia ap bridge (Access Point) 2. Band: Częstotliwość na jakiej ma pracować 3. Frequency: Kanał na którym będzie pracowało urządzenie 4. SSID: dowolna nazwa nadajnika bez spacji 5. Security Profile: Wybór profilu zabezpieczania sieci WEP/TKIP itd. (w dalszej części) 6. Antenna Mode: Złącze pod które jest podłączona antena 7. Hide SSID: Zaznaczenie tej opcji powoduje ukrycie nazwy sieci czasami przydatne, ale utrudniające połączenie się z siecią początkującym uŝytkownika. Wszystko prosimy ustawić tak jak na zdjęciu poniŝej. Po wprowadzeniu tych ustawień interfejs radiowy (wlan1) pracuje jako Access Point, ale pełna konfiguracja nie jest jeszcze zakończona. Konieczne jest dodanie Brigde (mostu) łączącego interfejsy ethernet1 z wlan1 oraz nadanie adresu ip.

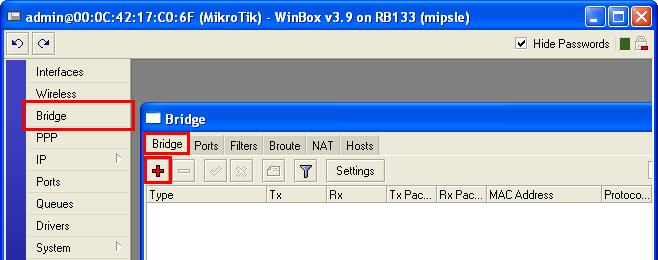

5 Aby dodać Bridga klikam. Po otworzeniu nowego okna proszę przejść w zakładkę General i wpisać dowolną nazwę mostu i zastosować wszystkie zmiany klikając Apply i OK. Ja wpisałem Most Lan 1 Wireless1.

6 Tak wygląda dodany most: Dodajemy interfejsy do mostu przechodząc do kolejnej zakładki Ports i klikając W oknie New Brigde Port ustawiamy wszystko tak jak na poniŝszym zdjęciu i zapisujemy ustawienia.

Dodajemy kolejny interfejs do Bridga w identyczny sposób jak poprzedni zmieniając jedynie Interfejs z Ether1 na wlan1 tak jak na poniŝszym zdjęciu Most miedzy interfejsami

7 Dodajemy kolejny interfejs do Bridga w identyczny sposób jak poprzedni zmieniając jedynie Interfejs z Ether1 na wlan1 tak jak na poniŝszym zdjęciu Most miedzy interfejsami ether1, wlan1 juŝ istnieje i umoŝliwi Nam przepływ pakietów. Teraz konieczne jest dodanie adresów ip i maski. Aby to zrobić proszę z głównego menu kliknąć w IP oraz Adresses.

Po kliknięciu na ukaŝe się nam nowe okienko w którym konieczne będzie podanie adresu ip. Proszę ustawić tak jak na zdjęciu poniŝej i zastosować zmiany.

255.255.0 Teraz urządzenie działa prawidłowo i klienci mogą się łączyć z Access Pointem bez Ŝadnych przeszkód i moglibyśmy na tym zakończyć konfiguracje lecz taka konfiguracja

8 Po kliknięciu na ukaŝe się nam nowe okienko w którym konieczne będzie podanie adresu ip. Proszę ustawić tak jak na zdjęciu poniŝej i zastosować zmiany. Po zastosowaniu zmian System będzie miał adres ip i Maske Teraz urządzenie działa prawidłowo i klienci mogą się łączyć z Access Pointem bez Ŝadnych przeszkód i moglibyśmy na tym zakończyć konfiguracje lecz taka konfiguracja nie zabezpiecza naszej sieci i kaŝdy będzie mógł się podłączyć do nadajnika i z niego korzystać. Dlatego w dalszej części zajmiemy się szybką i prostą konfiguracją oraz ustawieniem klucza WEP dzięki któremu zabezpieczymy naszą sieć. Aby zabezpieczyć sieć przechodzimy do głównego menu i klikamy jak poniŝej.

9 Po kliknięciu otworzy się okno w którym podamy niezbędne dane do zabezpieczenia sieci. Proszę wszystko ustawić tak jak na zdjęciu poniŝej W Name proszę wpisać nazwę: Klucze WPA WPA Pre-Shared Key: Tu wpisujemy dwunasto cyfrowy kod WPA2 Pre-Shared Key: Tu wpisujemy dwunasto cyfrowy kod Proszę pamiętać o zapisaniu kodu bo bez tego nie będzie moŝliwe podłączenie się z Access Pointem. Zapisujemy ustawienia i przechodzimy do dalszej części konfiguracji.

Przechodzimy do zakładki Wireless i zmieniamy ustawienia tak jak

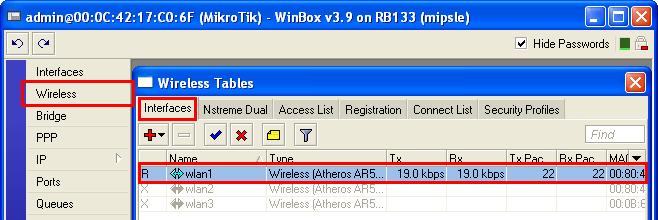

10 Przechodzimy do głównego menu klikając jak poniŝej i wchodzimy w ustawienia interfejsu klikając na niego dwukrotnie. Przechodzimy do zakładki Wireless i zmieniamy ustawienia tak jak poniŝej na zdjęciu. Po zastosowaniu ustawień system jest juŝ zabezpieczony.

Autorem instrukcji jest Piotr Kowalik, który posiada wszelkie

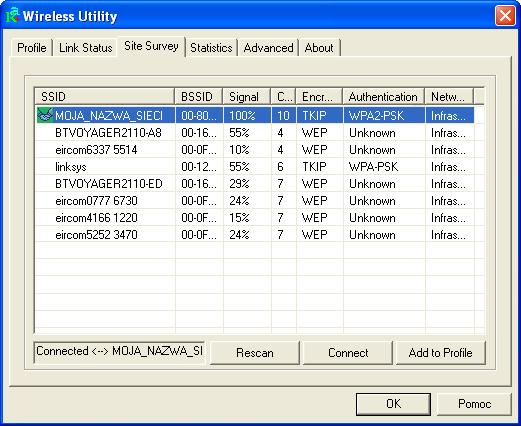

11 Tak wygląda połączenie z nadajnikiem Test połączenia: Konfiguracja ukończona. Autorem instrukcji jest Piotr Kowalik, który posiada wszelkie prawa autorskie do wyŝej wymienionej instrukcji. Zabrania się kopiowania, rozpowszechniania, sprzedaŝy bez zgody autora.
