WPS. Typy WPS: Aby odpowiednio skonfigurować WPS należy wykonać poniższe kroki

Transkrypt

1 WPS (ang. Wi-Fi Protected Setup) jest prostą procedurą tworzenia połączenia pomiędzy klientem bezprzewodowąym (Vigor N61) a AP (router Vigor) z wykorzystaniem WPA lub WPA2. Użytkownik nie musi wybierać typu szyfrowania oraz wprowadzać skomplikowanego klucza/hasła. Powyższe parametry są ustalane automatycznie pomiędzy klientem a AP. Typy WPS: PBC (ang. Push-Button Configuration) wystarczy wcisnąć odpowiedni przycisk w AP oraz w kliencie bezprzewodowym. Nastąpi wykrywanie i łączenie z AP bez konieczności ustalania szyfrowania oraz klucza. PIN wystarczy znać właściwy kod PIN w kliencie bezprzewodowym (generowany automatycznie) wprowadzić ten PIN do AP i wcisnąć odpowiedni przycisk w AP. Nastąpi wykrywanie i łączenie z AP bez konieczności ustalania szyfrowania oraz klucza. Aby odpowiednio skonfigurować WPS należy wykonać poniższe kroki 1. Konfiguracja zabezpieczeń 2. WPS 2.1. PBC 2.2. PIN 3. Sprawdzenie łączności Procedura konfiguracja została oparta na poniższym przykładzie: Główne założenia: SSID: test automatyczny wybór kanału radiowego tryb zabezpieczeń WPA/WPA2 wykorzystanie WPS do konfiguracji ustawień zabezpieczeń pomiędzy routerem Vigor pracującym jako AP a klientem WLAN 1/9

2 1. Konfiguracja zabezpieczeń Uwaga!!! Szczegółowy opis konfiguracji interfejsu WLAN znajduje się w przykładzie Konfiguracja interfejsu WLAN. Przejdź do zakładki Interfejs WLAN>>Ustawienia ogólne w panelu konfiguracyjnym routera. W przykładzie użyto wartości jak na rysunku poniżej. Przejdź do zakładki Interfejs WLAN>>Ustawienia zabezpieczeń w panelu konfiguracyjnym routera. Wybierz odpowiedni tryb oraz wprowadź klucz. W przykładzie użyto wartości jak na rysunku poniżej. 2/9

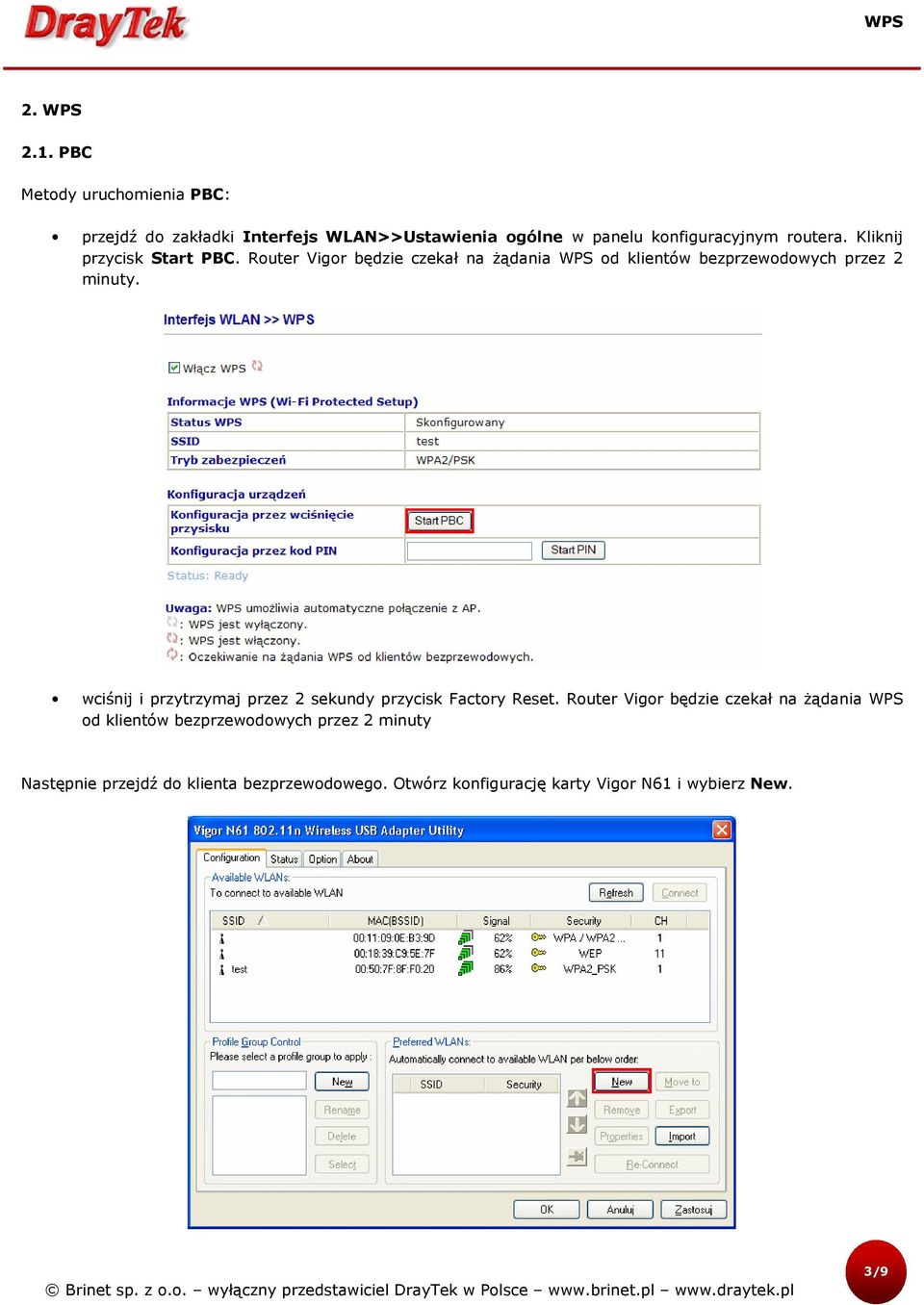

3 2. WPS 2.1. PBC Metody uruchomienia PBC: przejdź do zakładki Interfejs WLAN>>Ustawienia ogólne w panelu konfiguracyjnym routera. Kliknij przycisk Start PBC. Router Vigor będzie czekał na żądania WPS od klientów bezprzewodowych przez 2 minuty. wciśnij i przytrzymaj przez 2 sekundy przycisk Factory Reset. Router Vigor będzie czekał na żądania WPS od klientów bezprzewodowych przez 2 minuty Następnie przejdź do klienta bezprzewodowego. Otwórz konfigurację karty Vigor N61 i wybierz New. 3/9

4 Wybierz WPS (Auto) Wybierz Push Button Wybierz WPS Setup nastąpi wykrywanie i łączenie z AP w trybie WPS 4/9

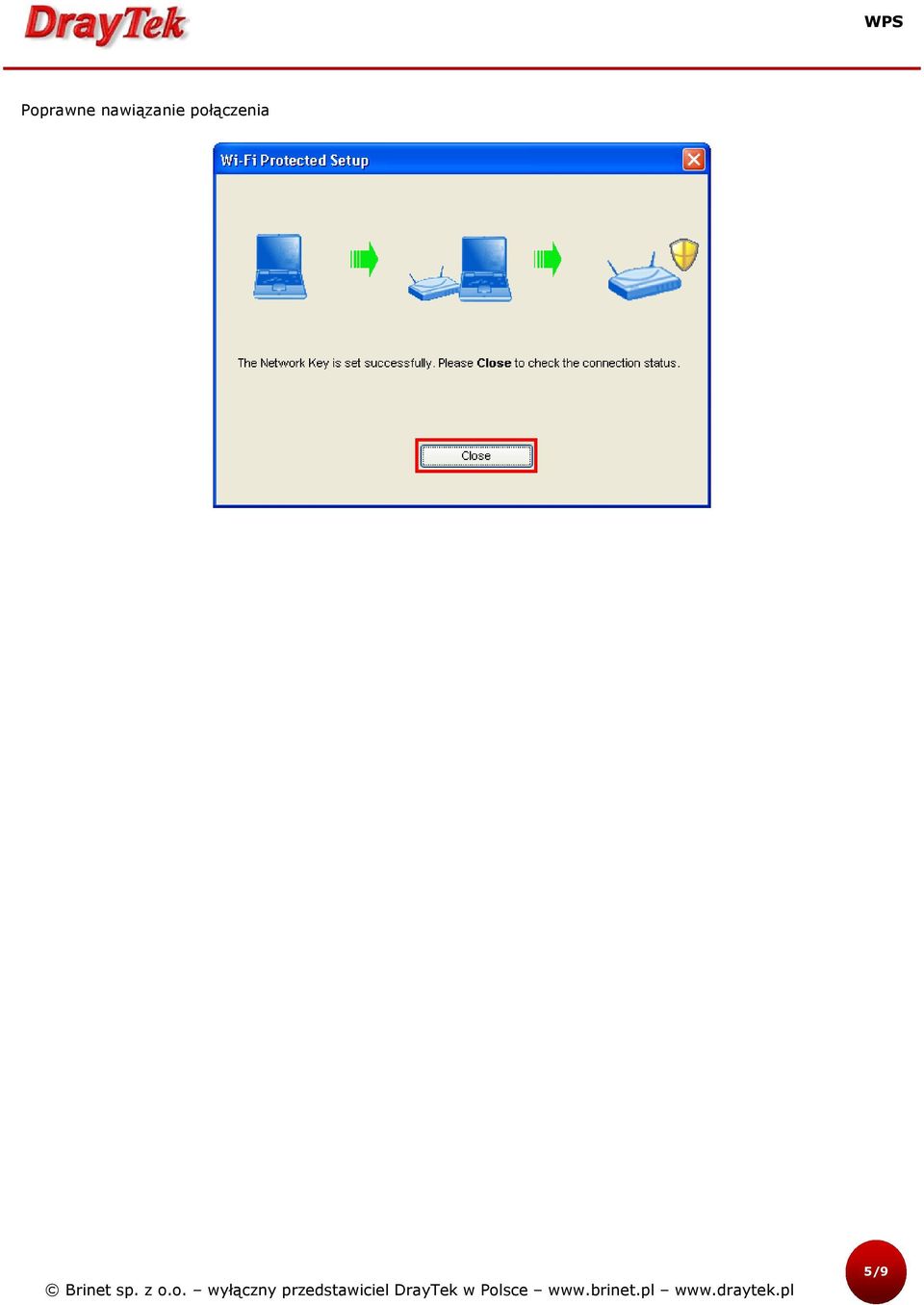

5 Poprawne nawiązanie połączenia 5/9

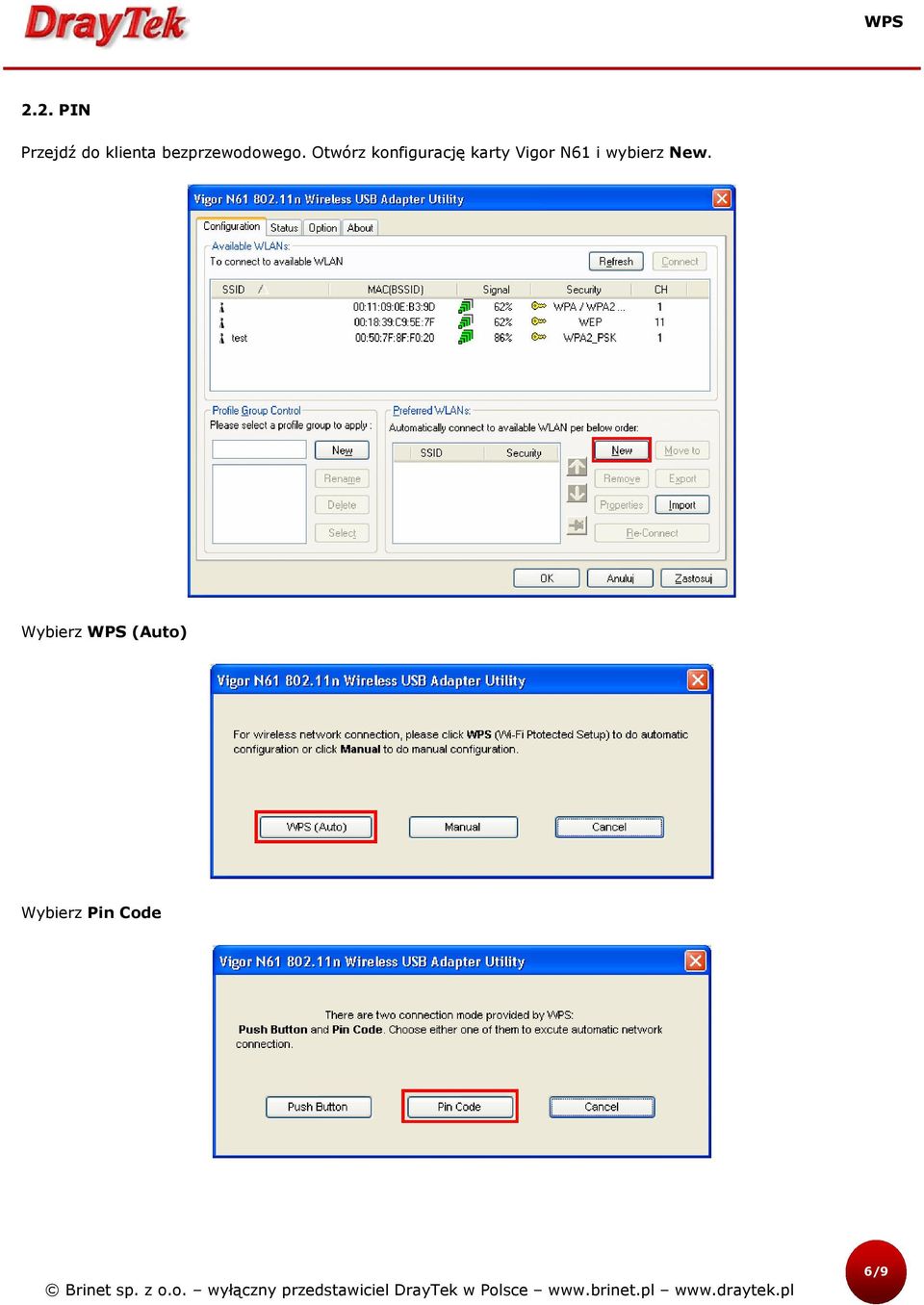

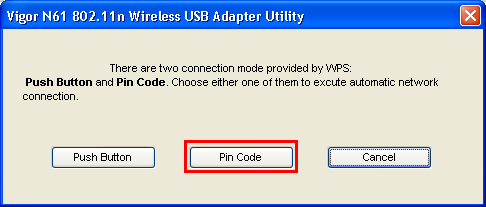

6 2.2. PIN Przejdź do klienta bezprzewodowego. Otwórz konfigurację karty Vigor N61 i wybierz New. Wybierz WPS (Auto) Wybierz Pin Code 6/9

7 Vigor N61 wygeneruje automatycznie 8 cyfrowy kod PIN. Zapamiętaj ten kod i wprowadź go do routera Vigor. Wprowadź kod PIN do routera Vigor i kliknij przycisk Start PIN. 7/9

8 Przejdź do klienta bezprzewodowego i wybierz WPS Setup nastąpi wykrywanie i łączenie z AP w trybie WPS Poprawne nawiązanie połączenia Uwaga!!! Router Vigor pracujący w trybie WPS czeka 2 minuty na żądania klientów bezprzewodowych. Po upływie tego czasu tryb WPS staje się nieaktywny. 8/9

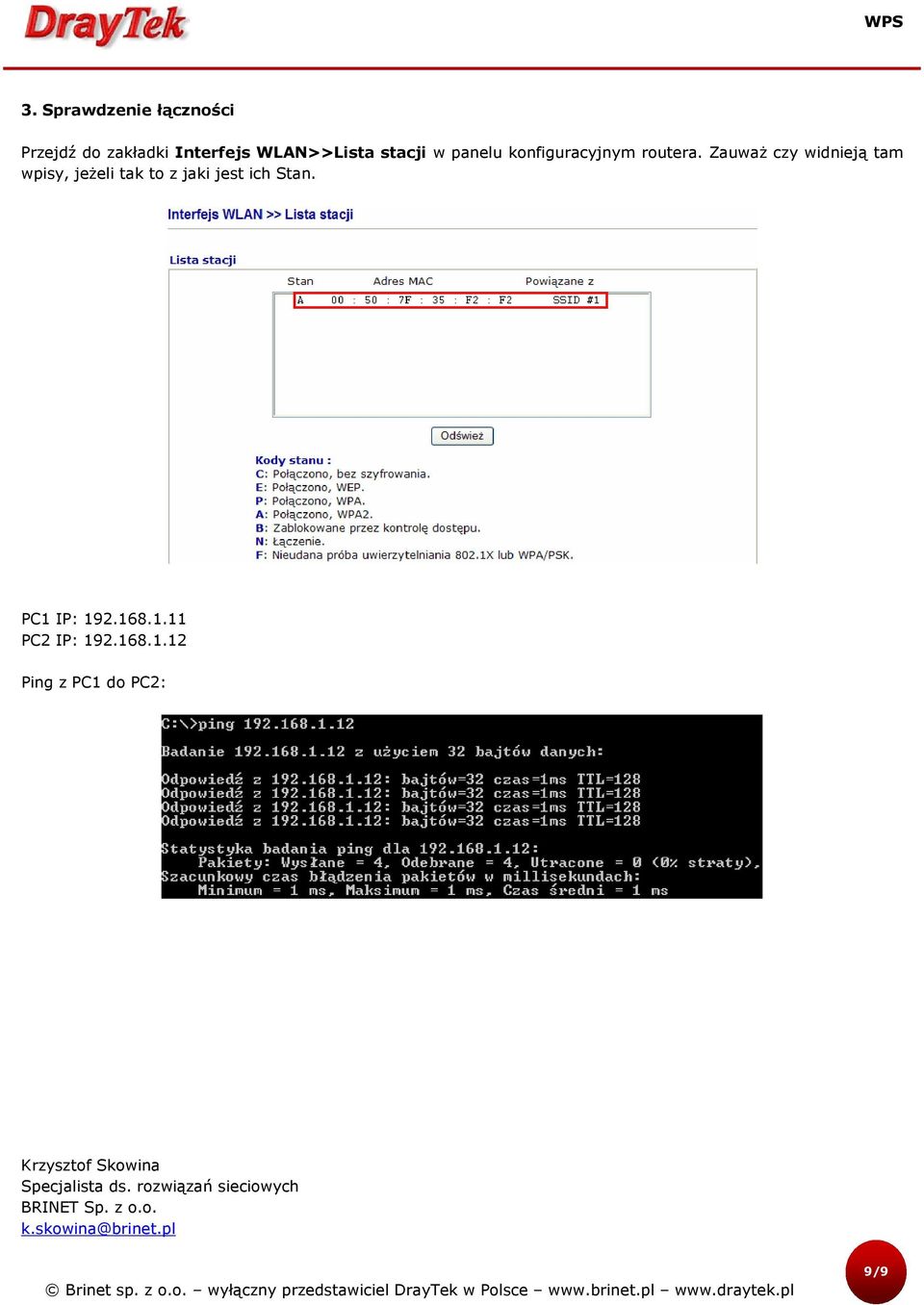

9 3. Sprawdzenie łączności Przejdź do zakładki Interfejs WLAN>>Lista stacji w panelu konfiguracyjnym routera. Zauważ czy widnieją tam wpisy, jeżeli tak to z jaki jest ich Stan. PC1 IP: PC2 IP: Ping z PC1 do PC2: Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 9/9
