Poniższy przykład przedstawia prosty sposób konfiguracji komunikacji między jednostkami centralnymi LOGO! w wersji 8 w sieci Ethernet.

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Poniższy przykład przedstawia prosty sposób konfiguracji komunikacji między jednostkami centralnymi LOGO! w wersji 8 w sieci Ethernet."

Transkrypt

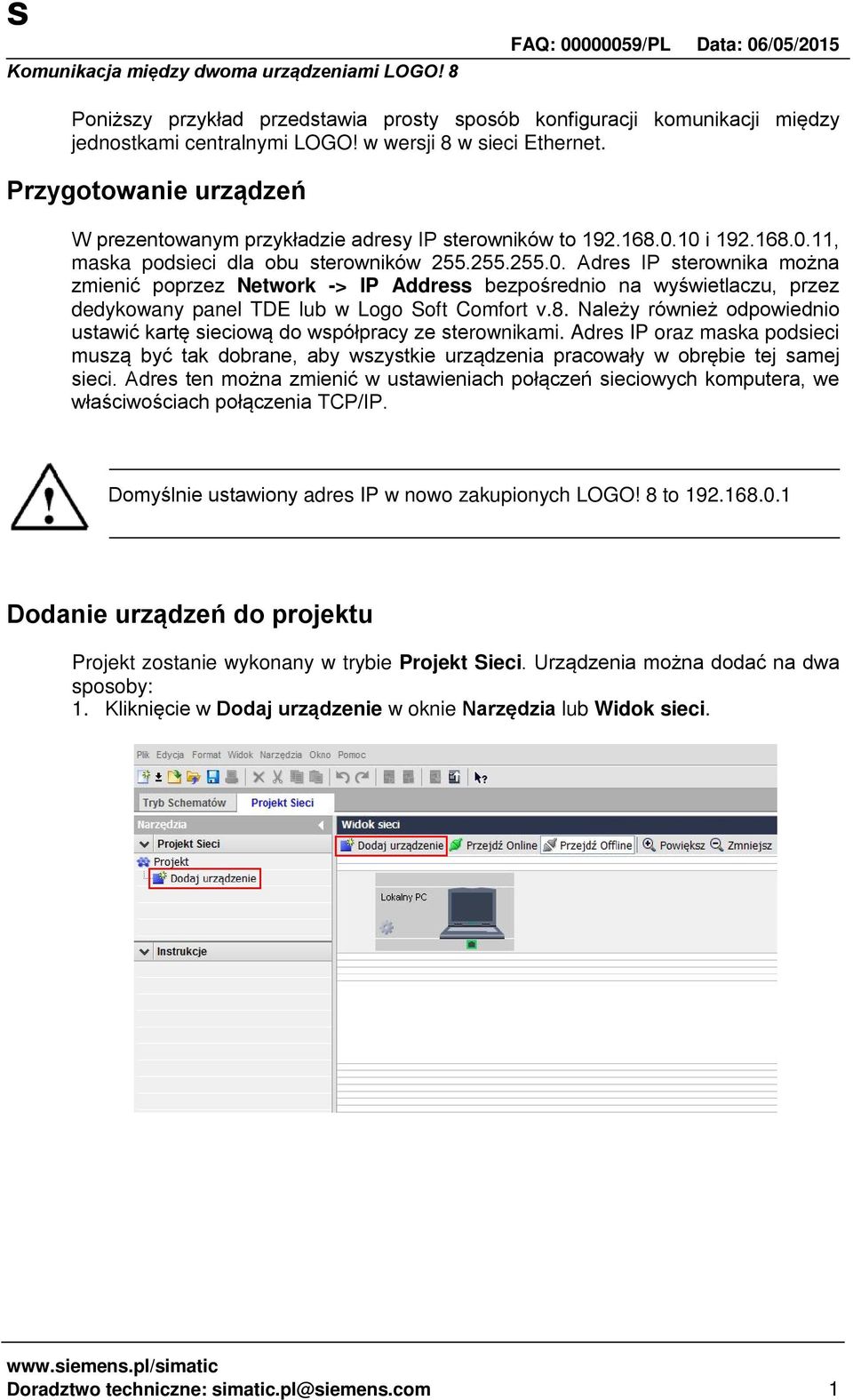

1 Poniższy przykład przedstawia prosty sposób konfiguracji komunikacji między jednostkami centralnymi LOGO! w wersji 8 w sieci Ethernet. Przygotowanie urządzeń W prezentowanym przykładzie adresy IP sterowników to i , maska podsieci dla obu sterowników Adres IP sterownika można zmienić poprzez Network -> IP Address bezpośrednio na wyświetlaczu, przez dedykowany panel TDE lub w Logo Soft Comfort v.8. Należy również odpowiednio ustawić kartę sieciową do współpracy ze sterownikami. Adres IP oraz maska podsieci muszą być tak dobrane, aby wszystkie urządzenia pracowały w obrębie tej samej sieci. Adres ten można zmienić w ustawieniach połączeń sieciowych komputera, we właściwościach połączenia TCP/IP. Domyślnie ustawiony adres IP w nowo zakupionych LOGO! 8 to Dodanie urządzeń do projektu Projekt zostanie wykonany w trybie Projekt Sieci. Urządzenia można dodać na dwa sposoby: 1. Kliknięcie w Dodaj urządzenie w oknie Narzędzia lub Widok sieci. Doradztwo techniczne: 1

2 Wybranie urządzenia LOGO! 0BA8 i wpisanie adresu IP. 2. Urządzenia LOGO! 8, które są podłączone do karty sieciowej komputera można wyszukać w trybie online. W oknie Widok sieci należy kliknąć w Przejdź Online Po wyszukaniu sterownika przez oprogramowanie (Wyświetli się urządzenie Unknown_1) należy kliknąć na nie prawym przyciskiem myszy i wybrać Ściągnij Doradztwo techniczne: 2

3 Tworzenie programu i stworzenie połączenia W Edytorze schematów należy kliknąć ikonę podziału okna roboczego, a następnie przeciągnąć jeden ze schematów do nowo utworzonego okna. Po wstawieniu bloku wejścia cyfrowego w pierwszym urządzeniu i wyjścia cyfrowego w drugim, można utworzyć połączenie między tymi blokami. Wystarczy przeciągnąć linię między schematami i połączyć bloki (jak na rysunku poniżej). Automatycznie utworzą się skonfigurowane bloki wejść/wyjść sieciowych w poszczególnych schematach. Analogicznie można tworzyć połączenia między I/O analogowymi i innymi blokami funkcyjnymi. Doradztwo techniczne: 3

4 Symulacja i wgranie projektu do LOGO! 8 Istnieje możliwość symulacji utworzonego połączenia. Aby tego dokonać należy wcisnąć ikonę symulacji w obu schematach. Zmiana stanu wejścia I1 jednym Logo! 8 spowoduje zmianę stanu powiązanego z nim wyjścia Q1 w drugim Logo! 8. Doradztwo techniczne: 4

5 Aby wgrać program do sterownika należy zaznaczyć sterownik w Widoku sieci, a następnie kliknąć ikonę PC->LOGO! lub wcisnąć kombinację klawiszy Ctrl+D. Inny sposób to kliknięcie prawym klawiszem myszy na sterownik i wybranie opcji Wgraj. Następnie pokaże się Interfejs komunikacyjny. Na początku należy wybrać typ połączenia (w tym wypadku Ethernet) oraz kartę sieciową do, której podłączono LOGO! (można połączyć się ze sterownikiem przez kartę bezprzewodową Wifi jeśli sterownik został podłączony do sieci bezprzewodowej). Adres IP sterownika powinien być wpisany domyślnie. Jeśli program ma być wgrany do urządzenia o innym adresie IP (po wgraniu programu IP zostanie zmienione na takie jak w projekcie), można wcisnąć ikonę odświeżania dostępnych LOGO!. Można również sprawdzić czy połączenie komputera z LOGO! jest prawidłowe wciskając Test. Po kompletnej konfiguracji i kliknięciu OK rozpocznie się wgrywanie. Doradztwo techniczne: 5

6 Zostanie wyświetlony komunikat wgrywania programu, a po jego zakończeniu pojawi się komunikat z zapytaniem czy przełączyć urządzenie w tryb RUN. Doradztwo techniczne: 6
