Zaawansowane Technologie Mielenia Węgla Separatory Dynamiczne Loesche

Transkrypt

1 Prezentacja firmy Loesche na temat Zaawansowane Technologie Mielenia Węgla Separatory Dynamiczne Loesche LIPIEC

2 Loesche Ekspert w zakresie mielenia węgla 2

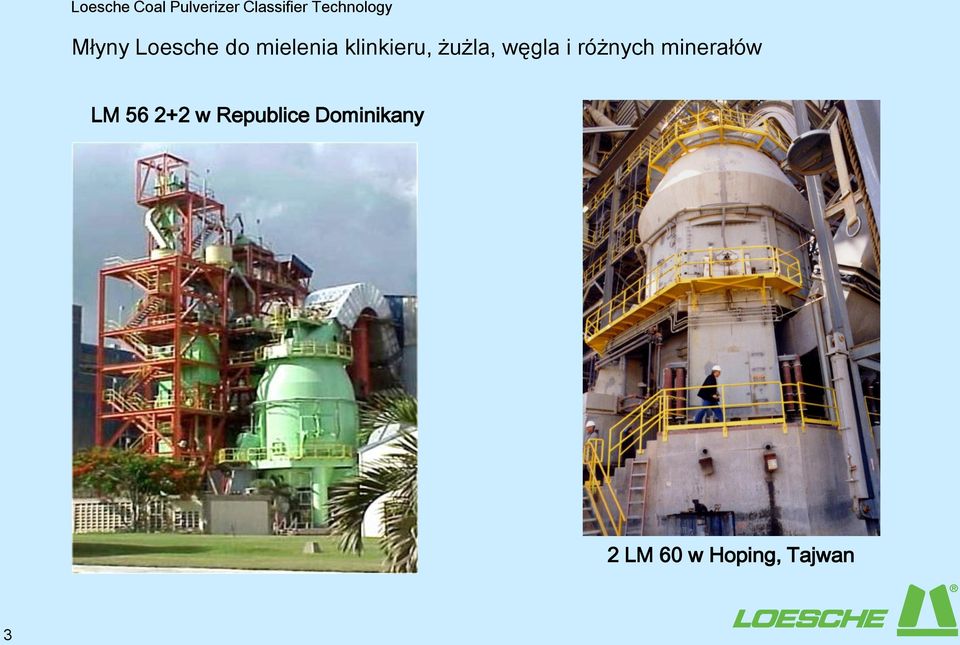

3 Młyny Loesche do mielenia klinkieru, żużla, węgla i różnych minerałów LM w Republice Dominikany 2 LM 60 w Hoping, Tajwan 3

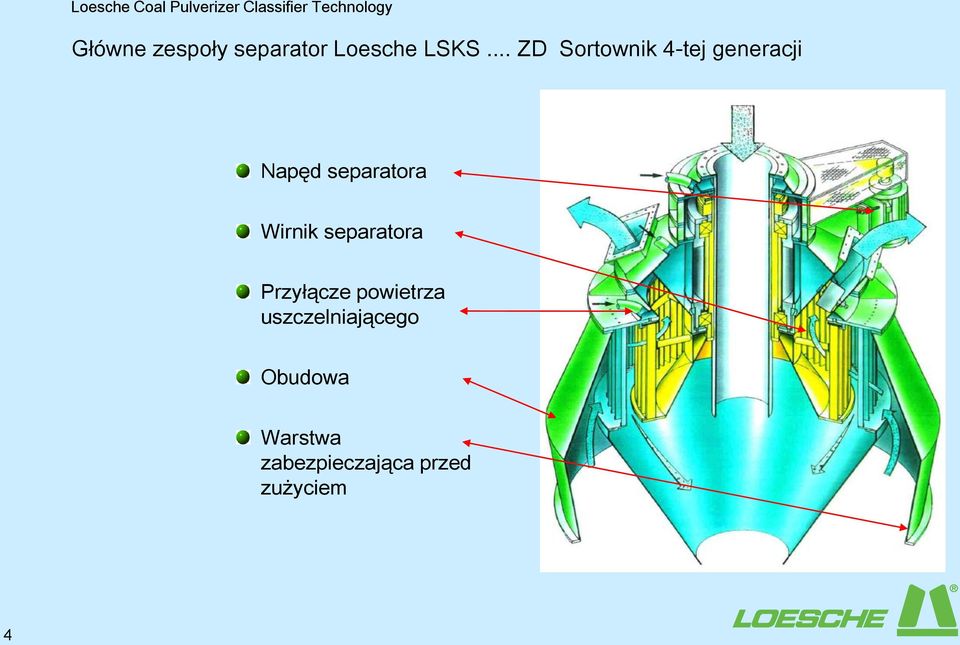

4 Główne zespoły separator Loesche LSKS... ZD Sortownik 4-tej generacji Napęd separatora Wirnik separatora Przyłącze powietrza uszczelniającego Obudowa Warstwa zabezpieczająca przed zużyciem 4

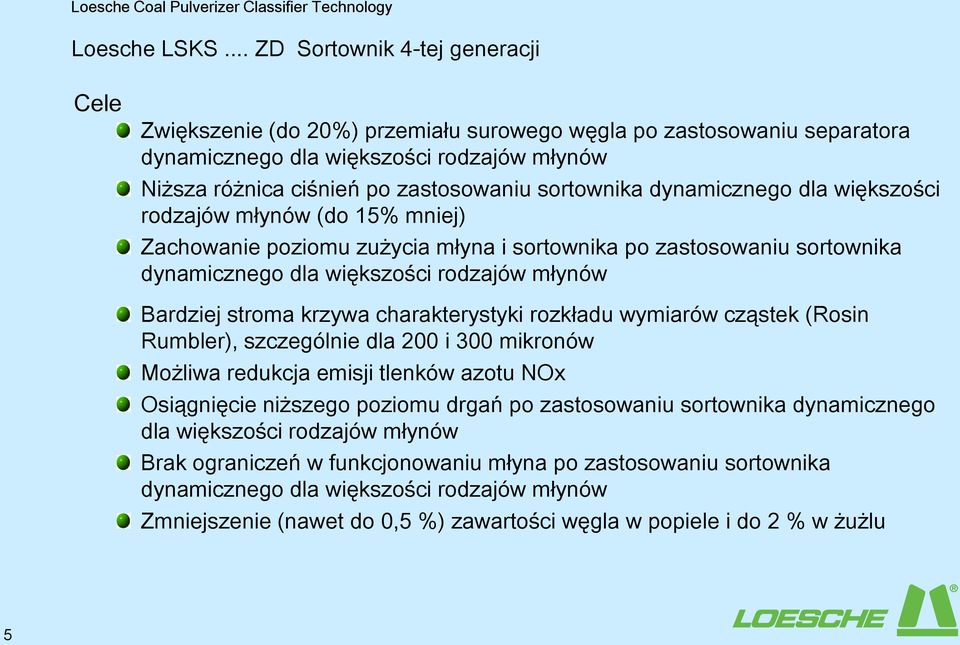

5 Loesche LSKS... ZD Sortownik 4-tej generacji Cele Zwiększenie (do 20%) przemiału surowego węgla po zastosowaniu separatora dynamicznego dla większości rodzajów młynów Niższa różnica ciśnień po zastosowaniu sortownika dynamicznego dla większości rodzajów młynów (do 15% mniej) Zachowanie poziomu zużycia młyna i sortownika po zastosowaniu sortownika dynamicznego dla większości rodzajów młynów Bardziej stroma krzywa charakterystyki rozkładu wymiarów cząstek (Rosin Rumbler), szczególnie dla 200 i 300 mikronów Możliwa redukcja emisji tlenków azotu NOx Osiągnięcie niższego poziomu drgań po zastosowaniu sortownika dynamicznego dla większości rodzajów młynów Brak ograniczeń w funkcjonowaniu młyna po zastosowaniu sortownika dynamicznego dla większości rodzajów młynów Zmniejszenie (nawet do 0,5 %) zawartości węgla w popiele i do 2 % w żużlu 5

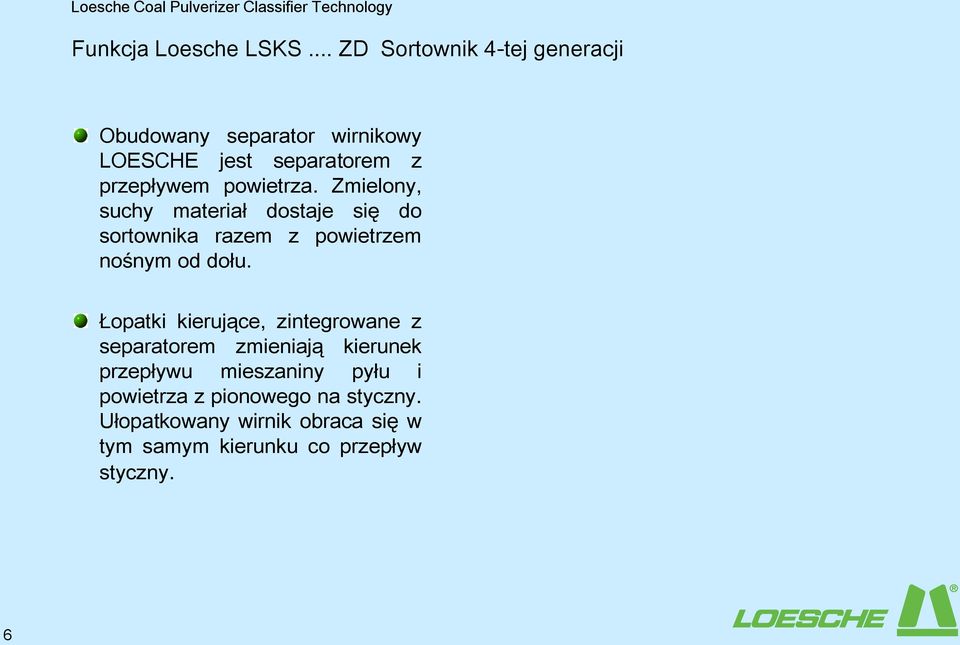

6 Funkcja Loesche LSKS... ZD Sortownik 4-tej generacji Obudowany separator wirnikowy LOESCHE jest separatorem z przepływem powietrza. Zmielony, suchy materiał dostaje się do sortownika razem z powietrzem nośnym od dołu. Łopatki kierujące, zintegrowane z separatorem zmieniają kierunek przepływu mieszaniny pyłu i powietrza z pionowego na styczny. Ułopatkowany wirnik obraca się w tym samym kierunku co przepływ styczny. 6

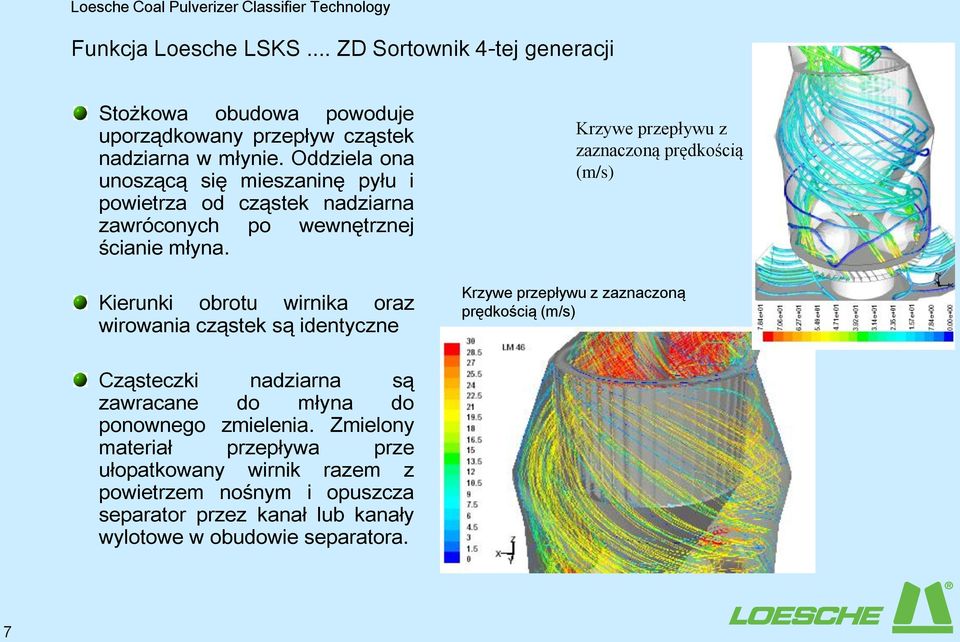

7 Funkcja Loesche LSKS... ZD Sortownik 4-tej generacji Stożkowa obudowa powoduje uporządkowany przepływ cząstek nadziarna w młynie. Oddziela ona unoszącą się mieszaninę pyłu i powietrza od cząstek nadziarna zawróconych po wewnętrznej ścianie młyna. Kierunki obrotu wirnika oraz wirowania cząstek są identyczne Krzywe przepływu z zaznaczoną prędkością (m/s) Krzywe przepływu z zaznaczoną prędkością (m/s) Cząsteczki nadziarna są zawracane do młyna do ponownego zmielenia. Zmielony materiał przepływa prze ułopatkowany wirnik razem z powietrzem nośnym i opuszcza separator przez kanał lub kanały wylotowe w obudowie separatora. 7

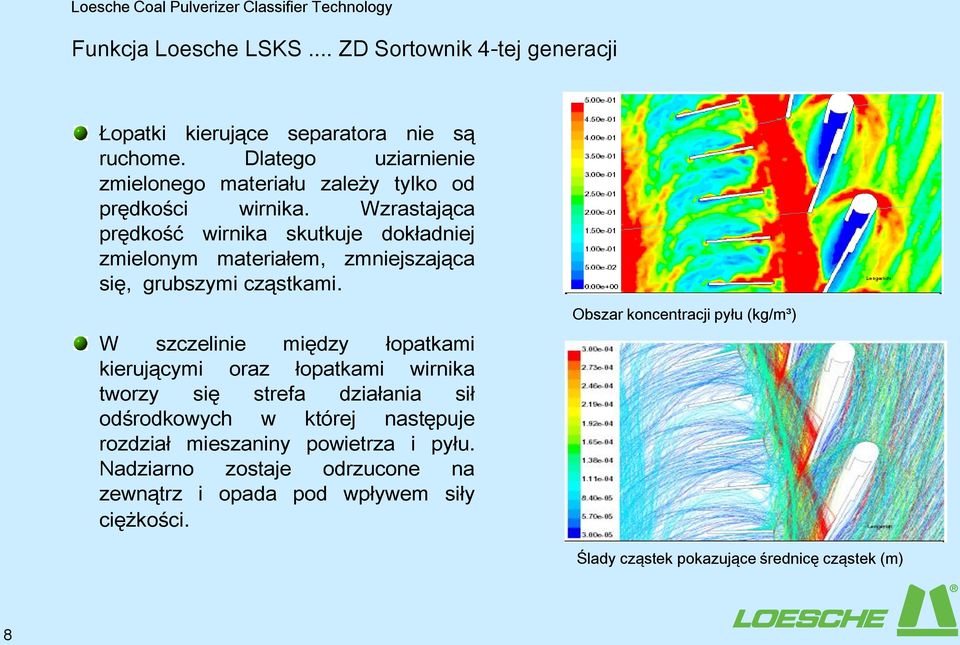

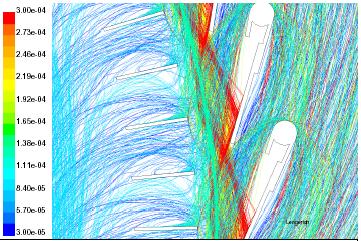

8 Funkcja Loesche LSKS... ZD Sortownik 4-tej generacji Łopatki kierujące separatora nie są ruchome. Dlatego uziarnienie zmielonego materiału zależy tylko od prędkości wirnika. Wzrastająca prędkość wirnika skutkuje dokładniej zmielonym materiałem, zmniejszająca się, grubszymi cząstkami. W szczelinie między łopatkami kierującymi oraz łopatkami wirnika tworzy się strefa działania sił odśrodkowych w której następuje rozdział mieszaniny powietrza i pyłu. Nadziarno zostaje odrzucone na zewnątrz i opada pod wpływem siły ciężkości. Obszar koncentracji pyłu (kg/m³) Ślady cząstek pokazujące średnicę cząstek (m) 8

9 Cechy Konstrukcji Loesche LSKS... ZD Sortownik 4-tej generacji Wyloty paliwa pierwotnego zgodne z ilością rur prowadzących do palników Kryzy zainstalowane na każdym wylocie paliwa pierwotnego dla indywidualnej regulacji Powietrze uszczelniające, aby zapobiec wniknięciu węgla do zespołu łożyska Napęd o zmiennej prędkości obrotowej paskiem klinowym Pełna dostępność do obsługi i napraw Łożyska o długim okresie używalności, bezproblemowym działaniu, zabezpieczone przed dostaniem się pyłu węglowego Centralny wlot surowego węgla Konstrukcja przygotowana do pracy przy ciśnieniu wewnętrznym 3,5 bara 9

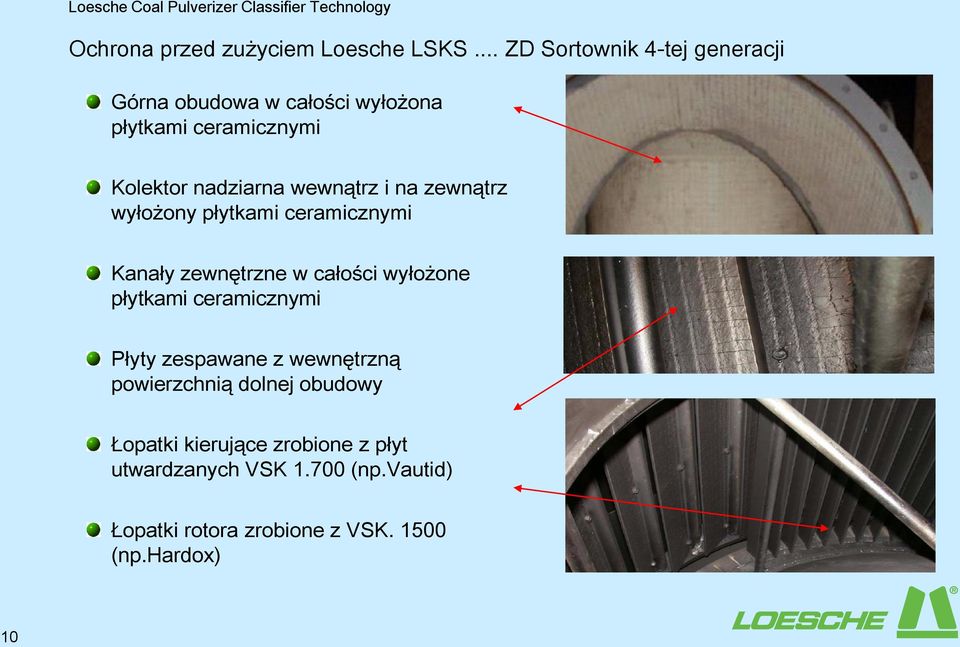

10 Ochrona przed zużyciem Loesche LSKS... ZD Sortownik 4-tej generacji Górna obudowa w całości wyłożona płytkami ceramicznymi Kolektor nadziarna wewnątrz i na zewnątrz wyłożony płytkami ceramicznymi Kanały zewnętrzne w całości wyłożone płytkami ceramicznymi Płyty zespawane z wewnętrzną powierzchnią dolnej obudowy Łopatki kierujące zrobione z płyt utwardzanych VSK (np.vautid) Łopatki rotora zrobione z VSK (np.hardox) 10

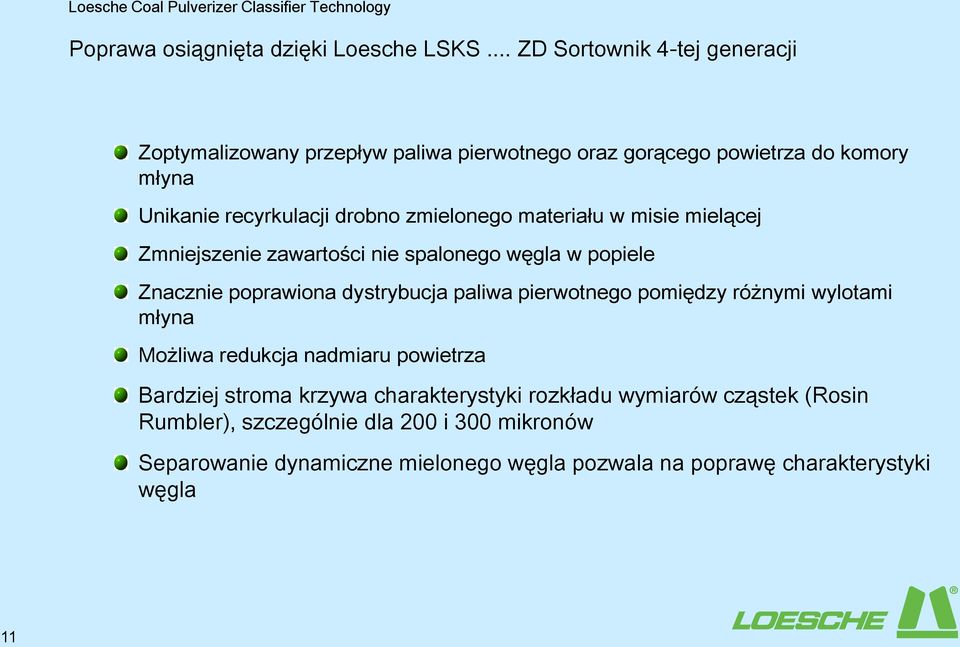

11 Poprawa osiągnięta dzięki Loesche LSKS... ZD Sortownik 4-tej generacji Zoptymalizowany przepływ paliwa pierwotnego oraz gorącego powietrza do komory młyna Unikanie recyrkulacji drobno zmielonego materiału w misie mielącej Zmniejszenie zawartości nie spalonego węgla w popiele Znacznie poprawiona dystrybucja paliwa pierwotnego pomiędzy różnymi wylotami młyna Możliwa redukcja nadmiaru powietrza Bardziej stroma krzywa charakterystyki rozkładu wymiarów cząstek (Rosin Rumbler), szczególnie dla 200 i 300 mikronów Separowanie dynamiczne mielonego węgla pozwala na poprawę charakterystyki węgla 11

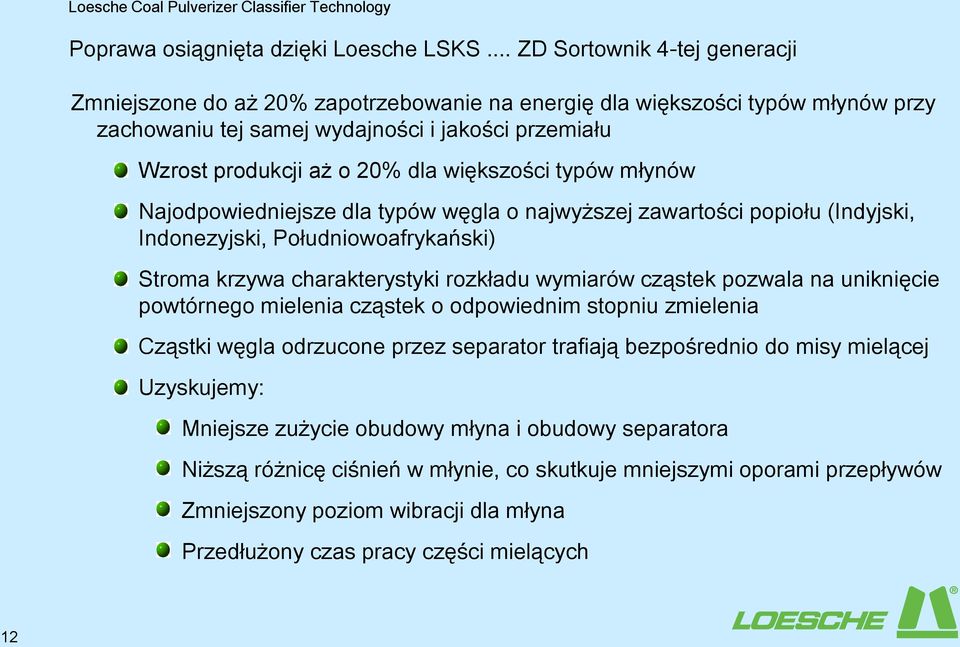

12 Poprawa osiągnięta dzięki Loesche LSKS... ZD Sortownik 4-tej generacji Zmniejszone do aż 20% zapotrzebowanie na energię dla większości typów młynów przy zachowaniu tej samej wydajności i jakości przemiału Wzrost produkcji aż o 20% dla większości typów młynów Najodpowiedniejsze dla typów węgla o najwyższej zawartości popiołu (Indyjski, Indonezyjski, Południowoafrykański) Stroma krzywa charakterystyki rozkładu wymiarów cząstek pozwala na uniknięcie powtórnego mielenia cząstek o odpowiednim stopniu zmielenia Cząstki węgla odrzucone przez separator trafiają bezpośrednio do misy mielącej Uzyskujemy: Mniejsze zużycie obudowy młyna i obudowy separatora Niższą różnicę ciśnień w młynie, co skutkuje mniejszymi oporami przepływów Zmniejszony poziom wibracji dla młyna Przedłużony czas pracy części mielących 12

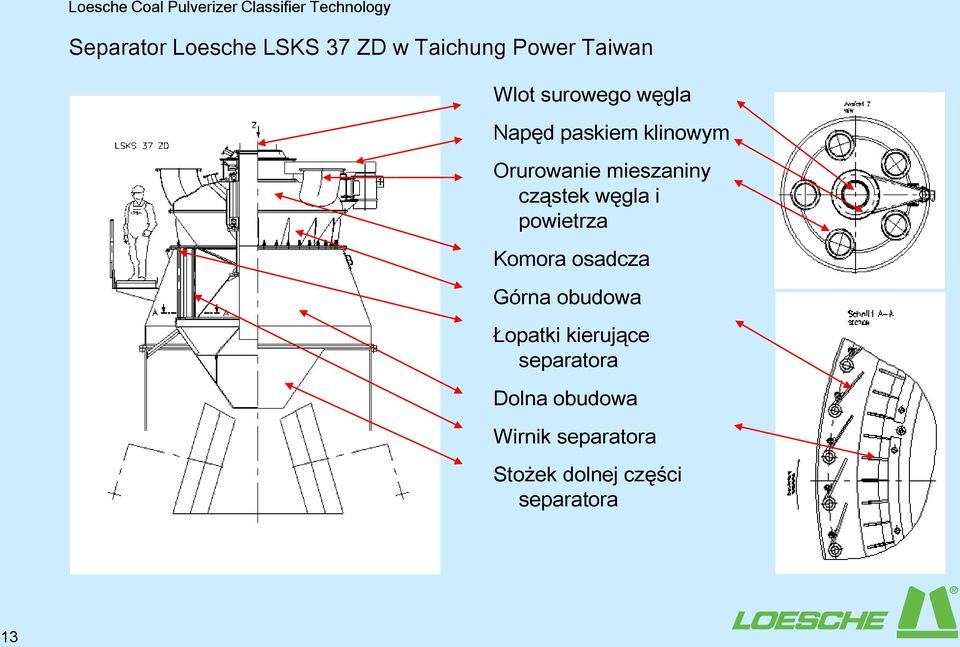

13 Separator Loesche LSKS 37 ZD w Taichung Power Taiwan Wlot surowego węgla Napęd paskiem klinowym Orurowanie mieszaniny cząstek węgla i powietrza Komora osadcza Górna obudowa Łopatki kierujące separatora Dolna obudowa Wirnik separatora Stożek dolnej części separatora 13

14

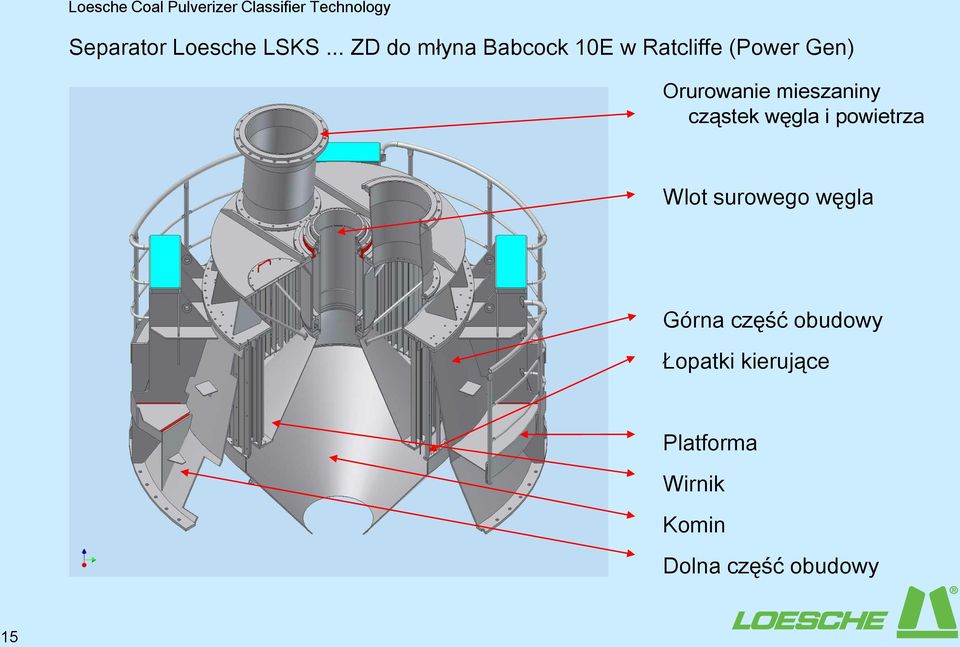

15 Separator Loesche LSKS... ZD do młyna Babcock 10E w Ratcliffe (Power Gen) Orurowanie mieszaniny cząstek węgla i powietrza Wlot surowego węgla Górna część obudowy Łopatki kierujące Platforma Wirnik Komin Dolna część obudowy 15
