1 Tadeusz Kasprzyk, Pełnomocnik Dyrektora Generalnego, Elektrociepłownia "KRAKÓW" S. A Kraków

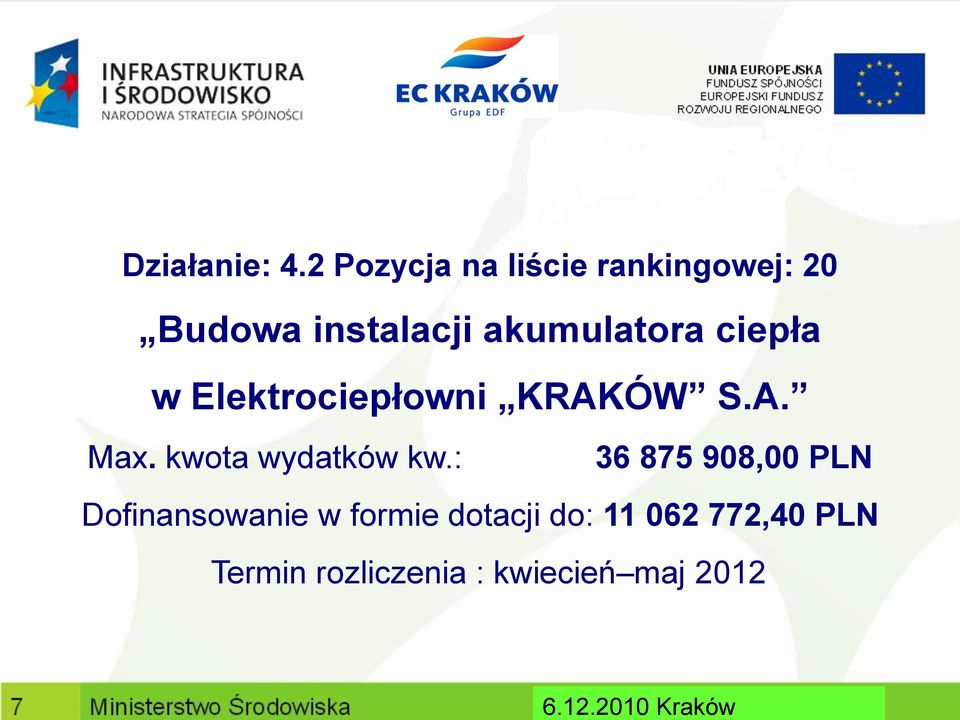

2 Działanie: 4.2 Pozycja na liście rankingowej: 20 Budowa instalacji akumulatora ciepła w Elektrociepłowni KRAKÓW S.A. Max. kwota wydatków kw.: ,00 PLN Dofinansowanie w formie dotacji do: ,40 PLN Termin rozliczenia : kwiecień maj 2012

3 Działanie: instalacja akumulatora ciepła Wniosek wstępny: 14 maja 2009 Wniosek zasadniczy: 30 lipca 2009 Pozwolenia na budowę: grudzień 2009 Umowa z NFOŚi GW: 6 pażdziernik 2010 Zakończenie zadania : Rozliczenie efektu ekologicznego:

4 Działanie: instalacja akumulatora ciepła Przykłady akumulatorów ciepła w Europie Zbiornik akumulatora ciśnieniowego, Copenhagen S Pojemność - 24,000 m 3 Średnica - 26 m, wysokość 36 m. 3

5 Działanie: instalacja akumulatora ciepła Przykłady akumulatorów ciepła w Europie Funen Power Station, Odense C Pojemność - 71,000 m 3 Średnica 37,6 m; wysokość 49,5 m. 4

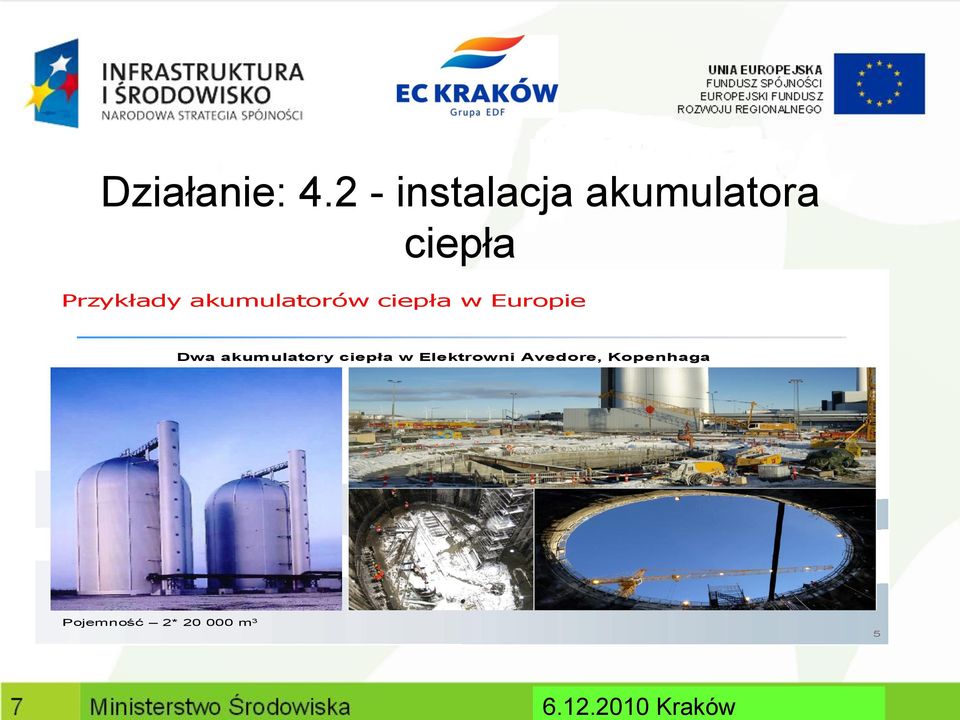

6 Działanie: instalacja akumulatora ciepła Przykłady akumulatorów ciepła w Europie Dwa akumulatory ciepła w Elektrowni Avedore, Kopenhaga Pojemność 2* m 3 5

7 Działanie: instalacja akumulatora ciepła Umożliwia gromadzenie energii cieplnej w postaci gorącej wody w okresach zmniejszonego zapotrzebowania by oddawać ją w okresach zwiększonego popytu. Pracuje w cyklu dobowej zmienności zapotrzebowania na ciepło Napełniony po wybudowaniu w całym okresie eksploatacji nie jest już opróżniany. Układy automatyki utrzymują stałą masę wody w zasobniku Woda w akumulatorze nie może przekroczyć temperatury 98 C. Dla magazynowania wody o wyższej temperaturze konieczny jest układ obniżający temperaturę przez zmieszanie z wodą zimniejszą. Nasz akumulator ma H=48m;R=23m,V=20 000m 3

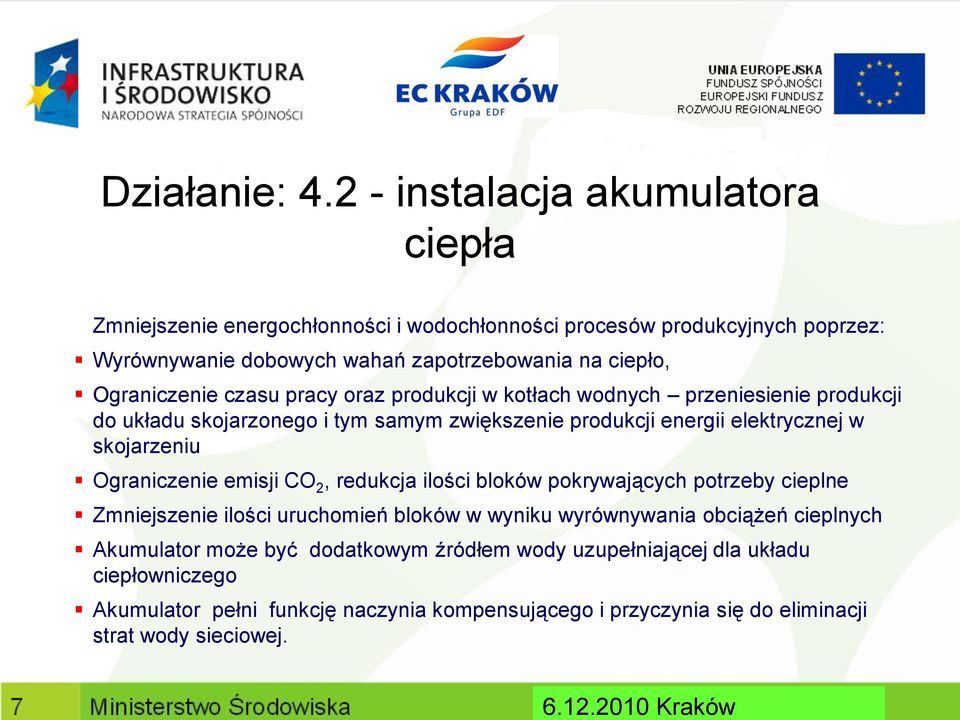

8 Działanie: instalacja akumulatora ciepła Zmniejszenie energochłonności i wodochłonności procesów produkcyjnych poprzez: Wyrównywanie dobowych wahań zapotrzebowania na ciepło, Ograniczenie czasu pracy oraz produkcji w kotłach wodnych przeniesienie produkcji do układu skojarzonego i tym samym zwiększenie produkcji energii elektrycznej w skojarzeniu Ograniczenie emisji CO 2, redukcja ilości bloków pokrywających potrzeby cieplne Zmniejszenie ilości uruchomień bloków w wyniku wyrównywania obciążeń cieplnych Akumulator może być dodatkowym źródłem wody uzupełniającej dla układu ciepłowniczego Akumulator pełni funkcję naczynia kompensującego i przyczynia się do eliminacji strat wody sieciowej.

9

10

11 Działanie: instalacja akumulatora ciepła Kraków

12 Działanie: instalacja akumulatora ciepła Kraków

13 Działanie: instalacja akumulatora ciepła Uzasadnienie dla instalacji akumulatora i regulacji ilościowo jakościowej. Nadwyżka parametrów zasilania źródła w stosunku do wymagań sieci ciepłowniczej (zbyt wysokie parametry pomp ciepłowniczych). Niewystarczający zakres regulacji pomp ciepłowniczych w stosunku do zmienności dobowej przepływu sieci ciepłowniczej. Konieczność zapewnienia wysokich wymagań dystrybutora w zakresie tolerancji parametrów ciśnienia wody sieciowej. Zapewnienie właściwej współpracy układów akumulatora ciepła z układem ciepłowniczym. Uzyskanie efektów ekonomicznych z tytułu ograniczenia mocy pompowania w układzie.

14 Działanie: instalacja akumulatora ciepła Efekt Ekologiczny Zmniejszenie strat wody ciepłowniczej w (m 3 /rok) Oszczędność energii ( MWh/rok) Zmniejszenie emisji zanieczyszczeń do powietrza (t/rok) dla CO 2, NO x SO 2, pyłu, oraz zmniejszenie ilości odpadów paleniskowych: popiołu i żużla

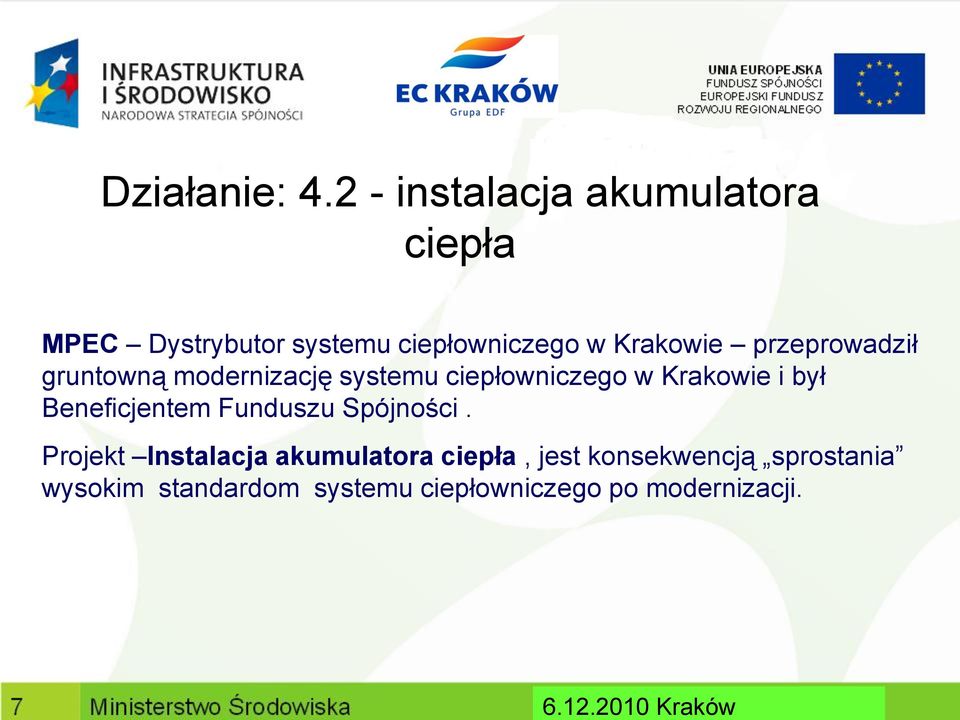

15 Działanie: instalacja akumulatora ciepła MPEC Dystrybutor systemu ciepłowniczego w Krakowie przeprowadził gruntowną modernizację systemu ciepłowniczego w Krakowie i był Beneficjentem Funduszu Spójności. Projekt Instalacja akumulatora ciepła, jest konsekwencją sprostania wysokim standardom systemu ciepłowniczego po modernizacji.

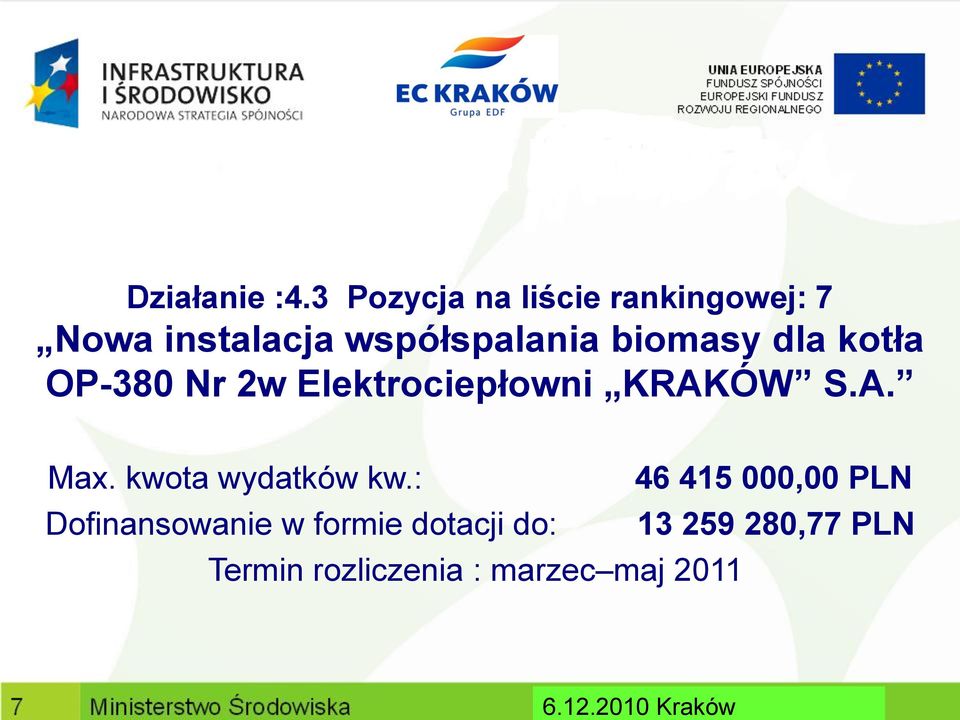

16 Działanie :4.3 Pozycja na liście rankingowej: 7 Nowa instalacja współspalania biomasy dla kotła OP-380 Nr 2w Elektrociepłowni KRAKÓW S.A. Max. kwota wydatków kw.: ,00 PLN Dofinansowanie w formie dotacji do: ,77 PLN Termin rozliczenia : marzec maj 2011

17 Działanie:4.3 - instalacja współspalania biomasy Przystosowanie instalacji nawęglania do współ-spalania węgla i biomasy w Elektrociepłowni Kraków S.A., B-1 ZAŁOŻENIA WSPÓŁSPALANIE BIOMASY W KOTŁACH OP-380 NR 1 i 2 ORAZ OP-430 NR 3 i 4 DO 10% OBJĘTOŚCI MASOWEJ EFEKTY ILOŚĆ SPALONEJ BIOMASY ( Mg ) ZAOSZCZĘDZONY WĘGIEL ( Mg ) CO2 UNIKNIĘTE ( Mg )

18 Działanie:4.3 - instalacja współspalania biomasy Kraków

19 Działanie:4.3 - instalacja współspalania biomasy Wniosek wstępny:14 maja 2009, Wniosek zasadniczy: 30 lipca 2009, Pozwolenia na budowę: sierpień i październik 2009, Umowa z NFOŚi GW: 3 lipiec 2010 Zakończenie zadania : Rozliczenie efektu ekologicznego:

20 Zdjęcie placu węglowego Kraków Działanie:4.3 - instalacja współspalania biomasy 12 12

21 Działanie:4.3-instalacja współspalania biomasy Kraków

22 Działanie:4.3-instalacja współspalania biomasy Kraków

23 Działanie:4.3 - instalacja współspalania biomasy Kraków

24 Działanie:4.3 - instalacja współspalania biomasy EFEKT EKOLOGICZNY : Obniżenie emisji SO 2, NO 2 i pyłu oraz wytwarzanego popiołu lotnego i żużla do poziomów niższych niż określone w posiadanym przez nas pozwoleniu zintegrowanym dla spalania węgla oraz współ-spalania węgla i biomasy. Ograniczenie emisji CO 2 dzięki zerowemu wskaźnikowi emisji CO 2 z biomasy.

25 Działanie:4.3 - instalacja współspalania biomasy Nowa filozofia dla organizowania warunków eksploatacji i działaniach zwiększających bezpieczeństwo pożarowo wybuchwe (Dolna Odra, Wrocław) Wymiana doświadczeń pomiędzy partnerami i badania R&D zjawisk zachodzących w kotłach.

26 Działanie:4.3 - instalacja współspalania biomasy Dostęp do wysokiej jakości biomasy o odpowiedniej cenie to szansa dla Polski na spełnienia propozycji Komisji Europejskiej zawartych w tzw. pakiecie klimatycznoenergetycznym.

27 Dziękuję za uwagę, Tadeusz Kasprzyk, Pełnomocnik Dyrektora Generalnego, Elektrociepłownia "KRAKÓW" S. A.
