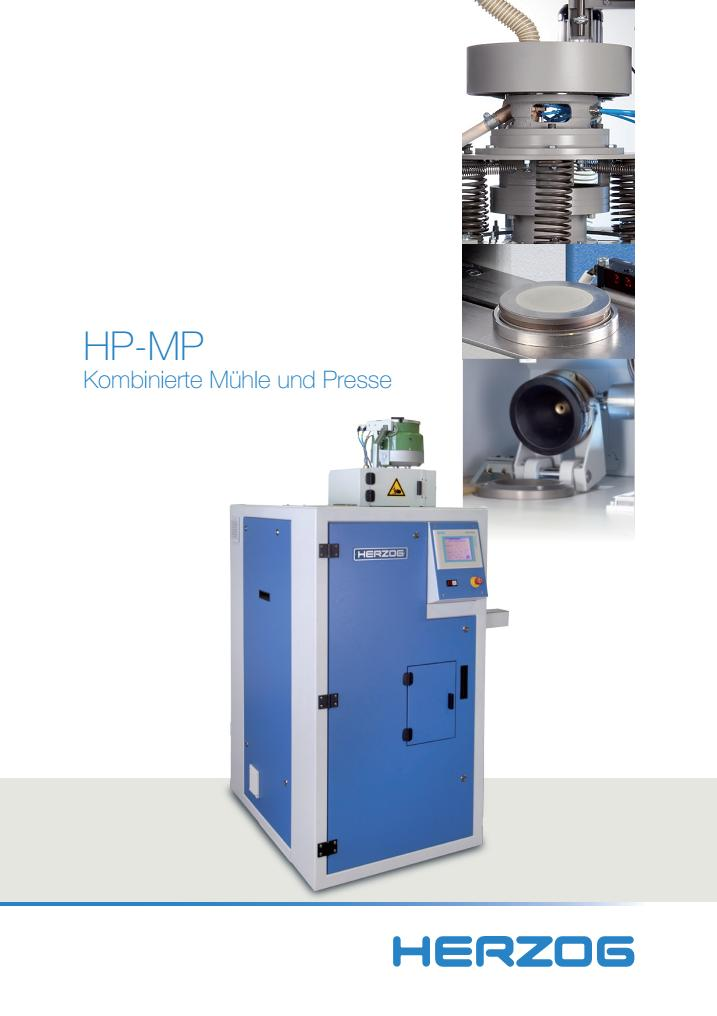

1 HP-MP Kombinacja młynka i prasy

2 Przygotowywanie próbek: wydajnie i elastycznie HP-MP z urządzeniem czyszczącym pierścienie (opcja) Miejsce odbioru materiału w pojemnikach zmielonego materiału (funkcja: tylko mielenie ) HP-MPkombinacja młynka i prasy Automatyczny cykl obróbki zapewnia powtarzalne wyniki analiz realizowane w niezwykle krótkim czasie. Ergonomiczna konstrukcja integrująca młyn wibracyjny i prasę do tabletkowania w jednej obudowie sprawia, iż maszyna nadaje się idealnie do zastosowania w warunkach laboratoryjnych. W urządzeniu HP-MP mielenie oraz prasowanie może być przeprowadzane także niezależnie od siebie. Zastosowanie hydraulicznego agregatu pozwala w sposób automatyczny przeprowadzić kontrolę oraz sterować siłą prasowania do optymalnych wartości. Doskonała technika podczas mielenia i prasowania W młynie wibracyjnym dzięki nastawnym parametrom, procesy mielenia można dopasować do każdego materiału. Wysokie prędkości obrotowe mielenia gwarantują krótki czas mielenia nawet w przypadku twardych próbek. Hydrauliczna prasa umożliwia kontrolowane i absolutnie powtarzalne naciski, dostosowane do indywidualnych potrzeb każdego użytkownika. Na panelu znajdującym się z przodu można ustawić bezproblemowo wszystkie najważniejsze parametry procesu prasowania: siła prasowania ( kn), czas narastania nacisku, czas utrzymania nacisku, czas redukcji nacisku oraz różnica redukcji podczas nacisku. Proste i elastyczne sterowanie. Zintegrowany system kontrolny Simatic PLC zapewnia bezbłędne automatyczne przygotowanie szeroko rozumianego spektrum próbek. W urządzeniu może być wprowadzone do 8 programów przygotowania próbek, a każdy program chroniony jest hasłem. W ramach wyżej wymienionych 8 programów można definiować parametry pracy maszyny. Kolejne kroki operacji przygotowania prób: dozowanie materiału próbki, dodawanie substancji wspomagających mielenie i prasowanie w postaci tabletek, czas mielenia i parametry prasowania definiowane są w poszczególnych parametrach programów.

3 Poprzez elastyczny wybór poszczególnych grup funkcyjnych, wszystkie kroki mielenia i prasowania mogą być sterowane oddzielnie. Jeśli próbka miałaby być tylko mielona, materiał będzie dozowany do kubka a następnie może być poddany dalszej analizie. Jeśli próbka miałaby być tylko prasowana, materiał zostanie przetransportowany prosto do narzędzia prasującego z pominięciem mielenia. Gotowa zapraska jak zwykle może być odebrana w punkcie odbioru pierścienia ze sprasowaną próbką. Bezpieczne użytkowanie i przyjazna obsługa HP-MP jest urządzeniem zamkniętym i całkowicie wyizolowanym akustycznie. Zastosowane systemy bezpieczeństwa zapewniają należytą ochronę personelowi obsługującemu. Osłona bezpieczeństwa zapewnia łatwy dostęp przy obsłudze i konserwacji maszyny. Zanieczyszczenia są odciągane przez zewnętrzne urządzenie odpylające. Dzięki zwiększeniu skoku tłoka oraz udoskonalonej konstrukcji narzędzia prasującego może być wprowadzana większa ilość materiału próbki. Dzięki zastosowaniu odpowiedniego układu dozującego nie jest już potrzebny podczas dozowania zgarniacz przy płycie oporowej. System modułowy Maszyna została zaprojektowana w taki sposób, aby umożliwić włączenie jej do automatycznego systemu przygotowania próbek z wykorzystaniem specjalnie do tego celu zaprojektowanych komponentów takich jak: taśmy transportujące, systemy magazynujące i urządzenia czyszczenia pierścieni stalowych. Za pomocą standardowego przyłącza istnieje możliwość podłączenia maszyny do większości zautomatyzowanych spektrometrów. Możliwa jest także dalej idąca automatyzacja, mianowicie połączenia maszyny z urządzeniami poboru próbek oraz urządzeniami transportującymi próbkę Misa mieląca i narzędzie prasujące Misy mielące dostępne są w dwóch wykonaniach: z utwardzonej stali narzędziowej oraz wolframowo karbidowe. W maszynie stosowane są narzędzia do prasowania w pierścieniach stalowych, których standardowe średnice to 51,5 mm oraz 40 mm. Maszyna jest urządzeniem samoczyszczącym po każdym cyklu przygotowania próbki. Wszystkie części mające kontakt z próbką czyszczone są przy użyciu szczotek lub sprężonego powietrza. Magazyn pojemników oraz urządzenie podające środek wspomagający mielenie Dozowanie materiału prób Proste ustawianie parametrów maszyny na panelu sterującym Transport liniowy gotowych zaprasek z podajnika do analizy

4 Najważniejsze zalety HP-MP Kompaktowa konstrukcja Proste sterowanie Kolejne kroki przygotowywania prób mielenie oraz prasowanie można realizować niezależnie od siebie Automatyczny nadzór i sterowanie siłą prasowania w celu osiągnięcia optymalnych wyników Możliwość użytkowania jako samodzielnej maszyny lub integracji z innymi rodzajami automatyzacji Dane techniczne HP-MP Kolor niebieski/biały, RAL 5007/7035 Etykiety niemiecki Instrukcja obsługi 1 kopia, niemiecki Wymiary 750 x x mm Ciężar ok. 630 kg Misa mieląca wolfram-karbid lub wzmocniona stal chromowa, objętość 100cm3 Narzędzie prasujące 51,5 x 35 x 8,6 mm 40 x 35 x 13 mm Zapotrzebowanie na energię Napięcie 400 V, 50 Hz, 3-fazowy zmienny Przewód neutralny niewymagany Zapotrzebowanie na sprężone powietrze Ciśnienie min. 5 bar, max. 10 bar Zużycie ok dm3 na próbkę Przyłącze ND 13 Parametry pracy Czas mielenia s Ciśnienie prasowania max. 160 kn Materiał próbek Uziarnienie < 5 mm Twardość < 9 Moh Maszyna została wykonana zgodnie z obowiązującymi normami UW oraz VDE. Zastrzegamy możliwość wprowadzenia zmian technicznych. Przedstawicielstwo firmy HERZOG w POLSCE: Amitech Sp. z o.o. Sp. k. ul. Kierbedzia 4, Warszawa Tel.: ; Fax: info@amitech.com.pl www:
