1 SERDECZNIE WITAMY

2 Temat wystąpienia: Paleniska rusztowe w aspekcie dotrzymania norm emisji zanieczyszczeń po 2016r.

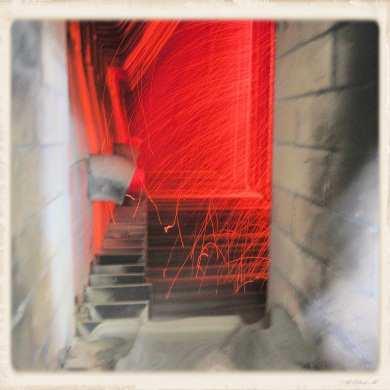

3 Palenisko rusztowe najbardziej rozpowszechniony sposób spalania węgla w ciepłownictwie i energetyce zawodowej

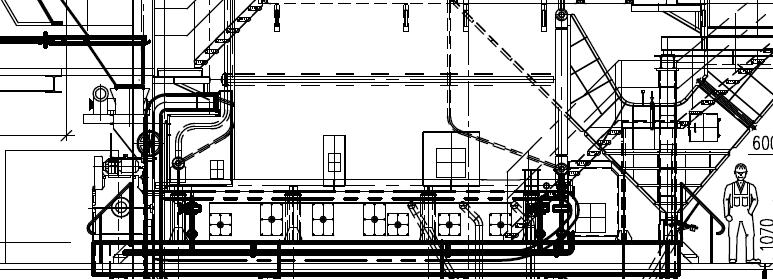

4 Palenisko rusztowe Części składowe paleniska rusztowego: - ruszt, - dolna część komory paleniskowej, - układ podawania paliwa, - powietrze podmuchowe, - powietrze wtórne, - sklepienie zapłonowe, - automatyka procesu spalania.

5 Ruszt taśmowy Kocioł OR-50 Długość użyteczna Szerokość użyteczna Wysokość rusztu Poziom rusztu mm - 2 x mm mm mm

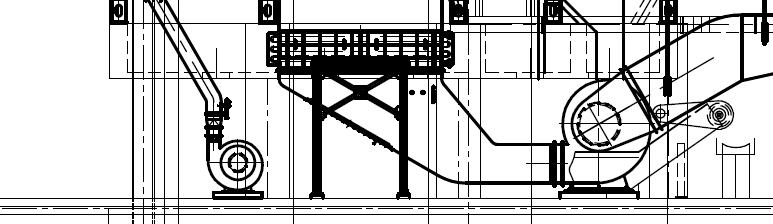

6 Powietrze podmuchowe: - rozkład powietrza w poszczególnych strefach, - ciśnienie powietrza, - nadmiar powietrza, - powietrze fałszywe, - układy regulacji, - podgrzewacz powietrza. EKOZUB Sp. z o.o.

7 Powietrze wtórne: - dysze powietrza wtórnego, - wentylatory powietrza wtórnego, - ciśnienie powietrza wtórnego, - sterowanie ilością powietrza wtórnego. EKOZUB Sp. z o.o.

8 Sklepienie zapłonowe: - kształt sklepienia, - temperatura sklepienia, - materiał na sklepienie, - sposób wykonania, - żywotność sklepienia, EKOZUB Sp. z o.o.

9 AKPiA: - pomiary na kotłach, - układy regulacji podciśnienia w komorze paleniskowej, - układ regulacji poziomu wody w walczaku, - układ regulacji temperatury wody wlotowej, - pomiar tlenu i temperatury spalin, - archiwizacja danych, EKOZUB Sp. z o.o.

10 Węgiel kamienny, jako najbardziej popularne paliwo w Polsce. Węgiel kamienny Rodzaj paliwa - węgiel kamienny energetyczny Klasa ; 32.1 Sortyment - Miał II A Wartość opałowa MJ/kg Zawartość popiołu - 16,0 % Zawartość wilgoci ,0 % Spiekalność wg liczby Rogi - RI Zawartość siarki - 0,6 % Zawartość chloru - < 0,15 % Zawartość azotu - < 1,0 % Minimalna temperatura mięknienia popiołu ,0 o C Zawartość podziarna (0 1,0 mm ) - < 30,0 % Zawartość nadziarna powyżej 20 mm- < 5,0 % Zawartość części lotnych - > 28,0 %

11 Emisja pyłu Emisja pyłu za kotłem rusztowym mieści się w granicach 3-5 g/nm3 Do odpylania spalin stosuje się: - cyklony, - cyklofiltry, - elektrofiltry, - filtry workowe. Problem z zabrudzaniem się powierzchni grzewczych. Problem erozji części ciśnieniowej.

12 Emisja pyłu Problem z zabrudzaniem się powierzchni grzewczych.

13 Emisja tlenków azotu (NOx) Wysokie temperatury spalania, Cały azot z paliwa przechodzi w NOx, Emisje powyżej 350 mg/nm3, Tylko metody wtórne redukcji NOx, Duże koszty inwestycyjne redukcji NOx, Wpływ związków amoniaku na żywotność części ciśnieniowej, Zwiększona tendencja do tworzenia się spieków.

14 Emisja tlenków siarki (SOx) Węgiel o zawartości siarki powyżej 0,4 %. Instalacje odsiarczania spalin- duże koszty inwestycyjne. Duże koszty eksploatacji IOS. Brak możliwości redukcji metodami pierwotnymi w palenisku. Możliwość wystąpienia korozji wysokotemperaturowej chlorowej. EKOZUB Sp. z o.o.

15 Zagospodarowanie żużla i popiołu Części palne w żużlu powyżej 10 %. Strata niecałkowitego spalania powyżej 6 %. Problemy z zagospodarowaniem żużla.

16 DZIĘKUJĘ ZA UWAGĘ
