OPIS TECHNICZNY. Przedmiotem niniejszego opracowania jest projekt budowy małego placu zabaw wraz niezbędnymi dojściami oraz dojazdami.

Transkrypt

1 OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowy małego placu zabaw wraz niezbędnymi dojściami oraz dojazdami. 2. Cel opracowania. Celem opracowania jest stworzenie projektu małego placu zabaw o powierzchni ok. 246 m 2 zlokalizowanego bezpośrednio przy Szkole Podstawowej w m. Grupa, Gmina Dragacz, dz. nr 15/2 3. Zakres opracowania. Zakres opracowania obejmuje: opis techniczny, plan sytuacyjno wysokościowy, rzut placu zabaw, wizualizacja placu zabaw, przekrój nawierzchni. 4. Podstawa opracowania. zlecenie inwestora, szczegółowe wytyczne rządowego programu Radosna Szkoła, uzgodnienia z inwestorem i międzybranżowe, norma PN-EN Wyposażenie placów zabaw i nawierzchnie, norma PN-EN 1177 Nawierzchnie placów zabaw amortyzujące upadki, obowiązujące przepisy, literatura fachowa.

2 5. Istniejący stan zagospodarowania działki. Przewiduje się wykonanie mapy sytuacyjno wysokościowej w skali 1:500 rozpatrywanego terenu wraz z najbliższym otoczeniem. Na mapie powinny być oznaczone istniejące sieci uzbrojenia terenu. W razie potrzeby zaleca się wizję lokalną i wykonanie pomiarów inwentaryzacyjnych. 6. Warunki gruntowo wodne. Przewiduje się określenie rodzaju gruntu oraz poziomu wody gruntowej na podstawie wizji lokalnej oraz miejscowej odkrywki. W przypadku stwierdzenia gruntów nasypowych luźnych lub gruntów organicznych, nie nadających się do posadowienia bezpośredniego wybrać je i dokonać wymiany gruntu z warstwowym zagęszczaniem. Przed przystąpieniem do robót ziemnych należy wybrać warstwę gleby urodzajnej, a po zakończeniu robót ponownie wykorzystać przy urządzaniu terenów zielonych. 7. Projektowane zagospodarowanie działki Opis ogólny Zestawienie powierzchni placu zabaw. powierzchnia placu zabaw 246,0 m 2 powierzchnia nawierzchni w kolorze pomarańczowym 170,0 m 2 powierzchnia nawierzchni w kolorze niebieskim 20,0 m 2 powierzchnia terenu zielonego 56,0 m 2 Przy projektowaniu należy dobierać takie ukształtowanie powierzchni terenu, które pozwali na wykonanie jak najmniejszych ilości robót ziemnych 7.3. Nawierzchnia placu zabaw. Projektuje się nawierzchnię placu zabaw składającą się z następujących warstw:

3 podsypka piaskowa drobny piasek np. pospółka, warstwa tłucznia kamiennego (kruszywo łamane grube), warstwa klińca (kruszywo łamane drobne), nawierzchnia amortyzująca Podbudowa dla gruntów spoistych i niespoistych. Zaprojektowano podbudowę mineralną, piaskowo-tłuczniową. Składająca się z warstwy piasku (pospółki) nie mniejszej grubości jak 20cm, następnie 20 cm warstwy tłucznia kamiennego i 5 cm warstwy klińca. Grubość warstwy tłucznia kamiennego jest uzależniona od grubości warstwy amortyzującej nawierzchni z kauczuku SBR. Dla każdego urządzenia wartość ta jest inna w związku z tym inna jest grubość podbudowy Obrzeża. Całość projektowanej strefy bezpieczeństwa urządzeń pokrytej nawierzchnią syntetyczną należy oddzielić od pozostałej części placu obrzeżem betonowym o wymiarach 20x6 cm posadowionym na ławie betonowej Nawierzchnia amortyzująca pomarańczowa. Zastosowana powierzchnia powinna spełniać wymagania normy PN EN 1177 dotyczącej placów zabaw. Powierzchnie placu należy pokryć syntetyczną, wodoprzepuszczalną, bezspoinową, dwuwarstwową nawierzchnią, np. ELTAN P. Grubość nawierzchni uzależniona od wysokości swobodnego upadku (HIC) podawanej przez producenta urządzeń placu zabaw. Wartość ta jest różna dla poszczególnych urządzeń, w związku z tym różna jest tez grubość nawierzchni. Warstwa dolna zbudowana jest na bazie granulatu kauczukowego SBR i jej zadaniem jest amortyzacja siły upadku. Grubość tej warstwy jest zmienna (15-65 mm). Górna warstwa zbudowana jest z elastomeru EPDM i charakteryzuje się odpornością na warunki atmosferyczne, odpornością na działanie wody, dobrymi właściwościami na działanie wysokich temperatur do +110 o C i elastycznością w niskich temperaturach

4 do -40 o C, wysoką odpornością mechaniczną. Grubość tej warstwy jest stała i wynosi 15 mm. Kolor nawierzchni zgodny z PANTONE:125 C, RAL: 2011 Tieforange.

5 Nawierzchnia typu tartan niebieska. Powierzchnię placu zabaw niebędącą terenem zielonym ani strefą bezpieczeństwa urządzeń należy pokryć nawierzchnią o analogicznej charakterystyce jak nawierzchnia amortyzująca, ale o grubości całkowitej 30mm, składającą się z warstwy amortyzującej 15 mm oraz warstwy EPDM 15 mm. Kolor nawierzchni zgodny z PANTONE: 540 C, RAL: 5003 Saphirblau. Podbudowa analogiczna jak dla nawierzchni amortyzującej Grubość nawierzchni syntetycznej w odniesieniu do wysokości swobodnego upadku. Wysokość swobodnego upadku Grubość nawierzchni syntetycznej 1,00 m 30 mm 1,50 m 55 mm 2,50 m 80 mm 3,00 m 120 mm 5.4. Elementy wyposażenia placu zabaw Opis programu Radosna Szkoła Zgodnie z wytycznymi MEN dotyczącymi urządzenia placu zabaw w ramach programu Radosna Szkoła (uchwała z dnia 7 lipca 2009 roku) szkolny plac zabaw ma: umożliwić młodszym dzieciom podejmowanie aktywności fizycznej w sposób pozwalający rozładować napięcia emocjonalne i fizyczne, wynikające z możliwego ograniczenia spontanicznej aktywności w trakcie zajęć prowadzonych w klasach. Szkolny plac zabaw powinien być przygotowany do prowadzenia z dziećmi różnych form zajęć ruchowych (na przykład pokonywania przeszkód, wspinania, czworakowania, przeskoków, przeplotów czy zwisów). Dogodnym miejscem usytuowania szkolnego placu zabaw może być sąsiedztwo boiska lub bieżni, które mogą być wykorzystywane do prowadzenia zabaw i gier ruchowych. Powinien być także wyposażony w różnorodne drabinki, drążki, ścianki wspinaczkowe, pomosty, zjeżdżalnie, równoważnie, przeplotnie oraz kolorowe huśtawki. Plac zabaw urządzony

6 przez szkołę powinien być bezpieczny. Ważne jest zastosowanie nowoczesnej, bezpiecznej nawierzchni pod urządzeniami, właściwe rozmieszczenie sprzętu znajdującego się na placu zabaw oraz przyjazne zagospodarowanie pozostałego terenu zielenią. Nawierzchnia, na której zostanie zainstalowany sprzęt rekreacyjny, amortyzująca ewentualny upadek dziecka powinna być wykonana w kolorze pomarańczowym w odcieniu Pantone 152 C, RAL 2011 Tieforange, zgodna z Polskimi Normami. Ścieżki komunikacyjne powinny być wykonane z nawierzchni typu tartan lub innej syntetycznej w kolorze niebieskim w odcieniu Pantone 540 C, RAL 5003 Saphirblau, zgodną z Polskimi Normami. Mały plac zabaw o powierzchni około 240 m 2 nawierzchnia, na której zostanie zainstalowany sprzęt rekreacyjny powinna wynosić około 150 m 2, około 20 m 2 powinno być pokryte nawierzchnią syntetyczną typu tartan lub inną nawierzchnią syntetyczną a około 70 m 2 powierzchni powinno być pokryte zielenią.. Dodatkowo na terenie szkolnego placu zabaw należy zainstalować tablicę zawierającą regulamin określający zasady i warunki korzystania z placu zabaw oraz napis o treści szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła Opis ogólny. Zaprojektowany plac zabaw został podzielony na 2 strefy: strefę zabawy, w skład której wchodzi: zestaw składający się z jednej wieży, jednej platformy, podestu trójkątnego, wejścia drabinkowego, wejścia spiralnego i zjeżdżalni. strefę rekreacyjno sportową, zawierającą drążki gimnastyczne, poręcze gimnastyczne, drabinkę poziomą, równoważnię na sprężynach i sieć z lin w kształcie stożka. Urządzenia rekreacyjno-sportowe, rozmieszczono w taki sposób, aby tworzyły swoistą ścieżkę zdrowia, umożliwiającą przeprowadzenie opiekunowi zajęć ruchowosprawnościowych. Wszystkie urządzenia należy posadowić na bezpiecznej nawierzchni syntetycznej zgodnie z wytycznymi MEN w kolorze pomarańczowym, posiadające odpowiednie certyfikaty bezpieczeństwa. Tartanowa ścieżka

7 komunikacyjna w kolorze niebieskim o szerokości 150 cm umożliwia dostęp do większości urządzeń. Przy wejściu na plac zabaw posadowiono tablicę informacyjną z regulaminem przestrzegania zasad bezpiecznego użytkowania urządzeń, ławkę z wieszakiem na ubrania i tornistry oraz kosz na śmieci. Dodatkowe dwie ławki z oparciem, umiejscowiono tak, aby opiekunowie mogli obserwować cały teren, na którym bawią się dzieci. Na każdym urządzeniu przewidziano tabliczki w postaci piktogramów, mówiących o sposobie korzystania z urządzenia. Przy projektowaniu układu urządzeń szczególną uwagę zwrócono na strefy bezpieczeństwa zgodnie z normą PN-EN Wyposażenie placów zabaw i nawierzchnie pkt Zgodnie z powyższym strefy te w żadnym stopniu nie mogą się pokrywać Zestawienie urządzeń Zestaw zabawowy składający się z jednej wieży ze ślizgiem. OPIS OGÓLNY - wieża w kształcie kwadratu, z dwuspadowym daszkiem, zawierająca 3 rodzaje wejść na podest na wysokości 1,36 m, na którym oparta jest zjeżdżalnia, - 2 zabezpieczenia w wieży wykonane z kolorowych płyt z grawerowanymi aplikacjami - wieża kwadratowa odkryta (bez dachu) zawierająca podest na wysokości 1,04 m, - podest trójkątny mocowany na 0,72 cm, - dostęp do najwyższego podestu w wieży zapewniają 2 wejścia metalowe w formie spirali i drabinki łukowej, - dodatkowe 3 wejście dla mniej odważnych w postaci dwóch podestów.

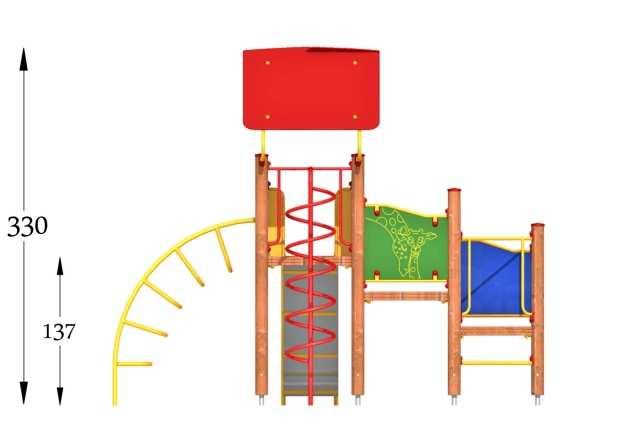

8 DANE MATERIAŁOWO KONSTRUKCYJNE: Dla uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne powinny mieć przekrój okrągły, wykonane z drewna sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy nie mniejszej niż 120 mm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy powinny być dodatkowo ryflowane wzdłużnie.

9 Górną powierzchnię słupów konstrukcyjnych zabezpieczyć przed nasiąkaniem, trwale zamocowanymi plastykowymi kapturami. Słupy tworzące konstrukcję nośną należy trwale osadzić 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane (słupy, podesty) zabezpieczyć przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Dachy wykonać z kolorowych płyt polietylenowych (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Zabezpieczenia i ścianki wykonać z dwukolorowych, warstwowych płyt HDPE oraz ozdobić wygrawerowanymi aplikacjami np. zwierząt, roślin lub postaciami z bajek. Ślizgi zjeżdżalni należy wykonać ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, okucia, bariery zabezpieczyć farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem zastosować stalowe łączniki mocowane za pomocą grubych wkrętów. Połączenie takie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Łby wkrętów należy ukryć w plastykowych wkładkach Huśtawka wahadłowa podwójna. OPIS OGÓLNY - huśtawka wyposażona w 2 zawiesia łańcuchowe, mocowane na łożyskowanych okuciach z dwoma gumowanymi siedziskami, - nogi huśtawki drewniane, - górna belka metalowa wykonana z 2 grubych rur połączonych ze sobą metodą spawania.

10 DANE MATERIAŁOWO KONSTRUKCYJNE Dla uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne powinny mieć przekrój okrągły, wykonane z drewna sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy nie mniejszej niż 120 mm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy powinny być dodatkowo ryflowane wzdłużnie. Słupy tworzące konstrukcję nośną należy trwale osadzić 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min. 60 cm w gruncie. Nogi drewniane huśtawki zabezpieczyć przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Górną, metalową belkę huśtawki, zabezpieczyć farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych.

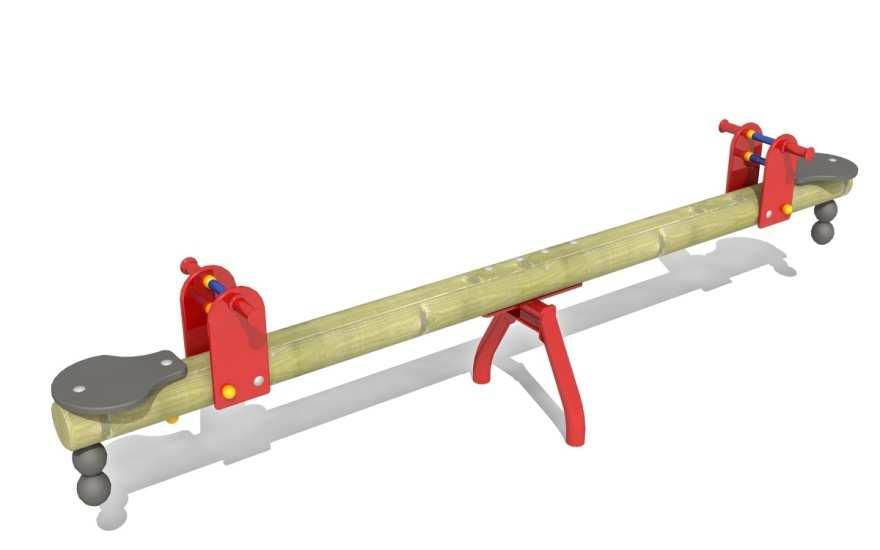

11 Huśtawka wagowa - ważka. OPIS OGÓLNY - tradycyjna huśtawka wagowa 2 osobowa, - mocowana na podstawie metalowej 60 cm w gruncie na betonowych fundamentach, - mechanizm łożyskowany, bezobsługowy.

12 DANE MATERIAŁOWO KONSTRUKCYJNE Belkę poziomą wykonać z 6 warstwowego drewna klejonego, sosnowego, toczonego cylindrycznie o średnicy nie mniejszej niż 140 mm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, belka powinna być dodatkowo ryflowana wzdłużnie. Ze względów bezpieczeństwa na obu końcach belki, należy od spodu zamontować gumowe odbojniki amortyzujące. Siedziska huśtawki i elementy, w których osadzone są uchwyty/rączki wykonać z kolorowych płyt polietylenowych (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Podstawę huśtawki wykonać z giętych rur, malowanych farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych Drabinka pozioma. OPIS OGÓLNY - urządzenie sprawnościowe w formie skośnej drabinki z 8 szczeblami z rur stalowych, opartej na 4 nogach drewnianych, mocowanych na stalowych kotwach 60 cm w gruncie na betonowym fundamencie prefabrykowanym.

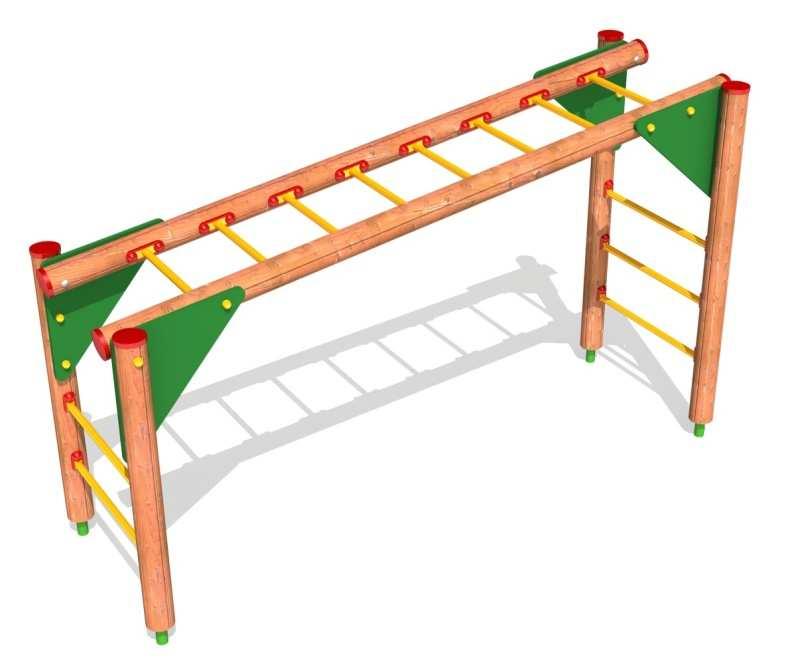

13 DANE MATERIAŁOWO KONSTRUKCYJNE Dla uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne powinny mieć przekrój okrągły, wykonane z drewna sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy nie mniejszej niż 120 mm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy powinny być dodatkowo ryflowane wzdłużnie. Słupy tworzące konstrukcję nośną drabinki, należy trwale osadzić 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Szczeble drabinki mocować za pomocą łączników z wykorzystaniem grubych wkrętów do drewna, uniemożliwiających obrót szczebli podczas użytkowania. Dla usztywnienia konstrukcji, wzmocnić ją czterema zastrzałami z kolorowych płyt polietylenowych (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Elementy metalowe zabezpieczyć farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych Poręcze gimnastyczne. OPIS OGÓLNY - urządzenie sprawnościowe w formie poziomych poręczy z rur o długości 190 cm, szerokości: 57 cm, oparta na 4 drewnianych nogach, mocowanych na stalowych kotwach 60 cm w gruncie na betonowym fundamencie.

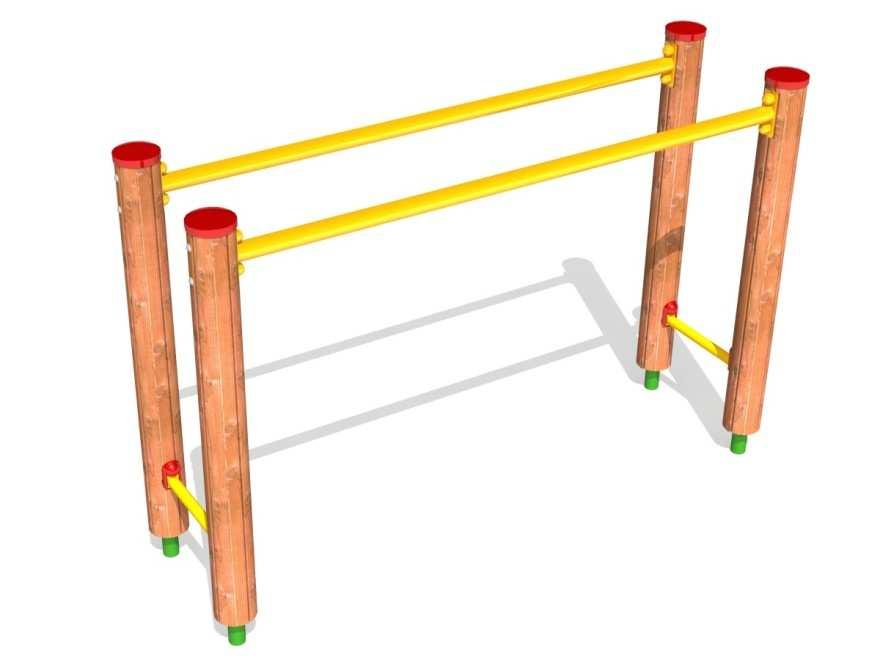

14 DANE MATERIAŁOWO KONSTRUKCYJNE. Dla uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne powinny mieć przekrój okrągły, wykonane z drewna sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy nie mniejszej niż 120 mm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy powinny być dodatkowo ryflowane wzdłużnie. Górną powierzchnię słupów konstrukcyjnych zabezpieczyć przed nasiąkaniem trwale zamocowanymi plastykowymi kapturami. Słupy tworzące konstrukcję nośną należy trwale osadzić 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie.

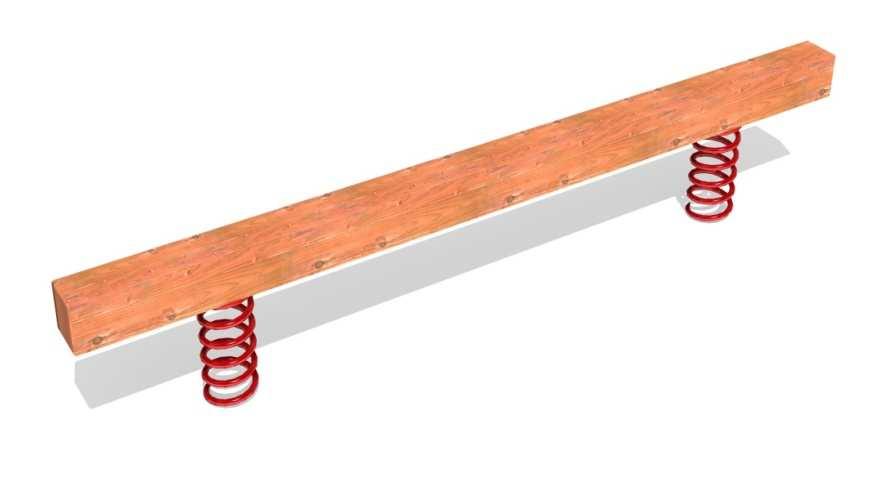

15 Elementy drewniane zabezpieczyć przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Do połączeń podzespołów z drewnem zastosować stalowe łączniki mocowane za pomocą grubych wkrętów. Połączenie takie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Łby wkrętów należy ukryć w plastykowych wkładkach Równoważnia na sprężynach. OPIS OGÓLNY - urządzenie sprawnościowe, w postaci grubej drewnianej belki osadzonej na dwóch solidnych sprężynach zakotwionych w betonowych fundamentach ok. 60 cm w gruncie.

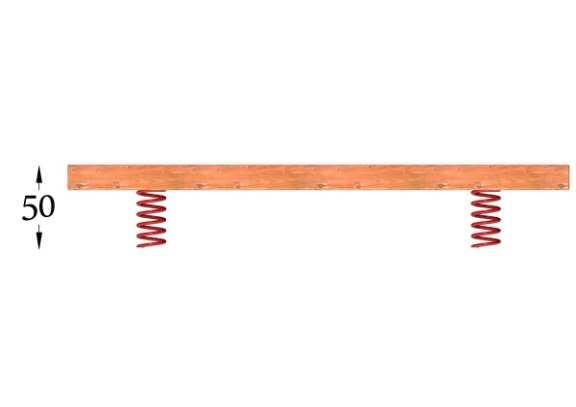

16 DANE MATERIAŁOWO KONSTRUKCYJNE Dla uzyskania najwyższych parametrów wytrzymałościowych, belka o długości 300 cm wykonać z drewna sosnowego, klejonego z 6 warstw, o wymiarach 140 x 140 mm. Belkę zabezpieczyć przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Sprężyny wykonać z pręta fi 18 mm, zabezpieczonego farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych Sprężynowiec - skuter

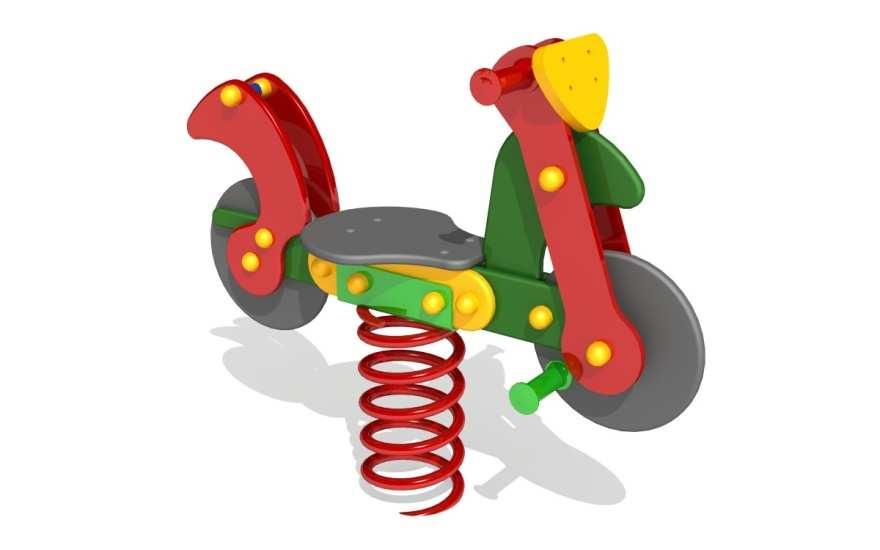

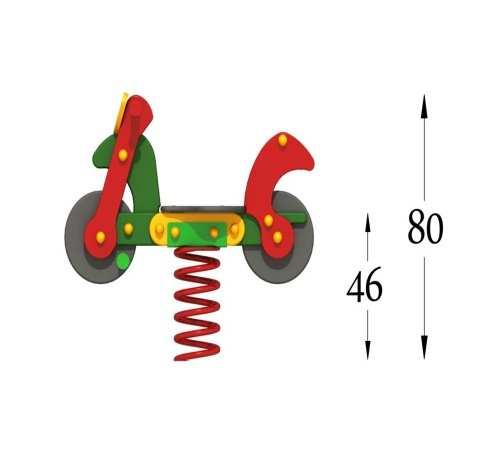

17 DANE MATERIAŁOWO KONSTRUKCYJNE. Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie skutera (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m Sprężynowiec - konik

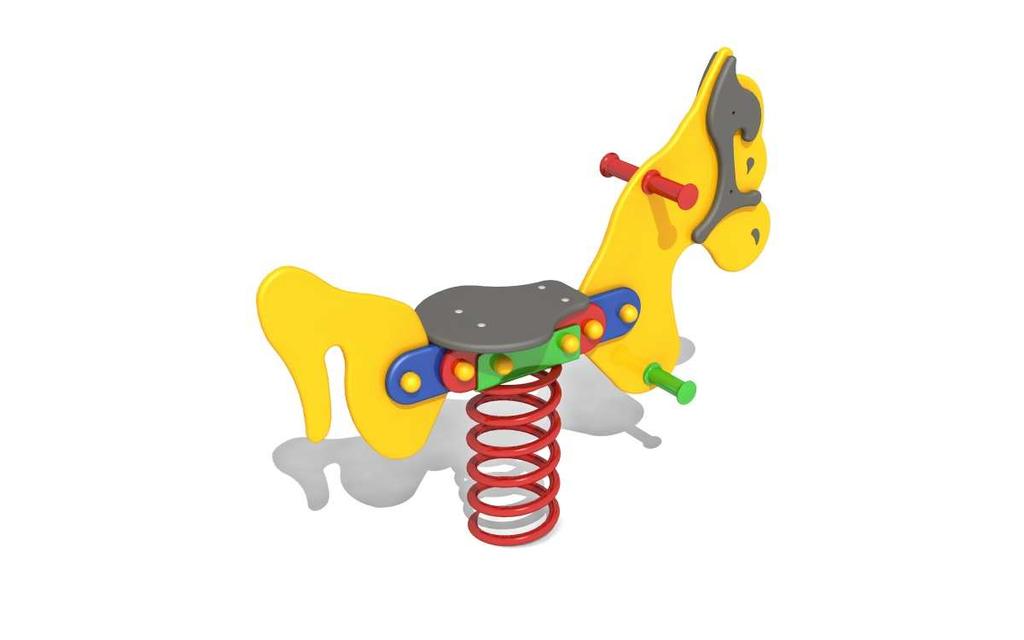

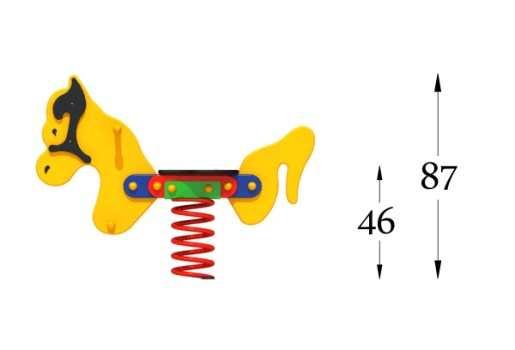

18 DANE MATERIAŁOWO KONSTRUKCYJNE. Sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami konika. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m Ławka z oparciem.

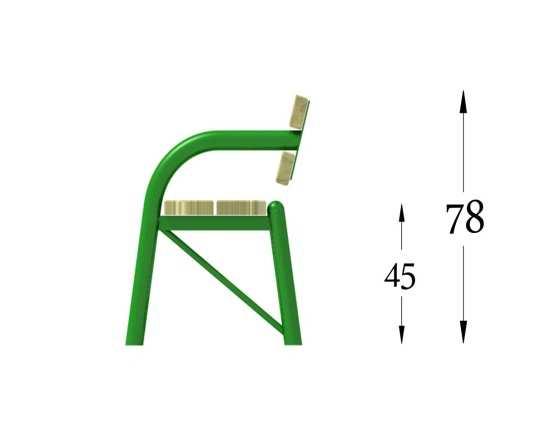

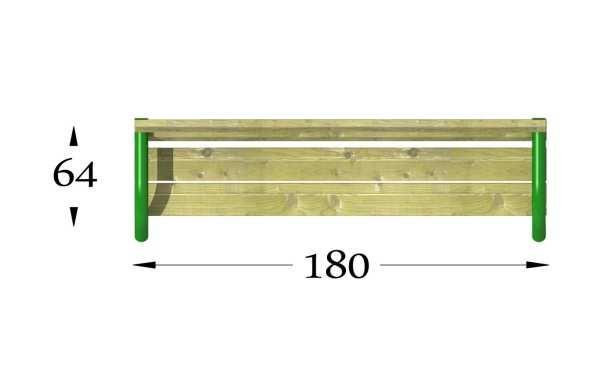

19 DANE MATERIAŁOWO KONSTRUKCYJNE Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180 x 45 x 45 cm Kosz na śmieci.

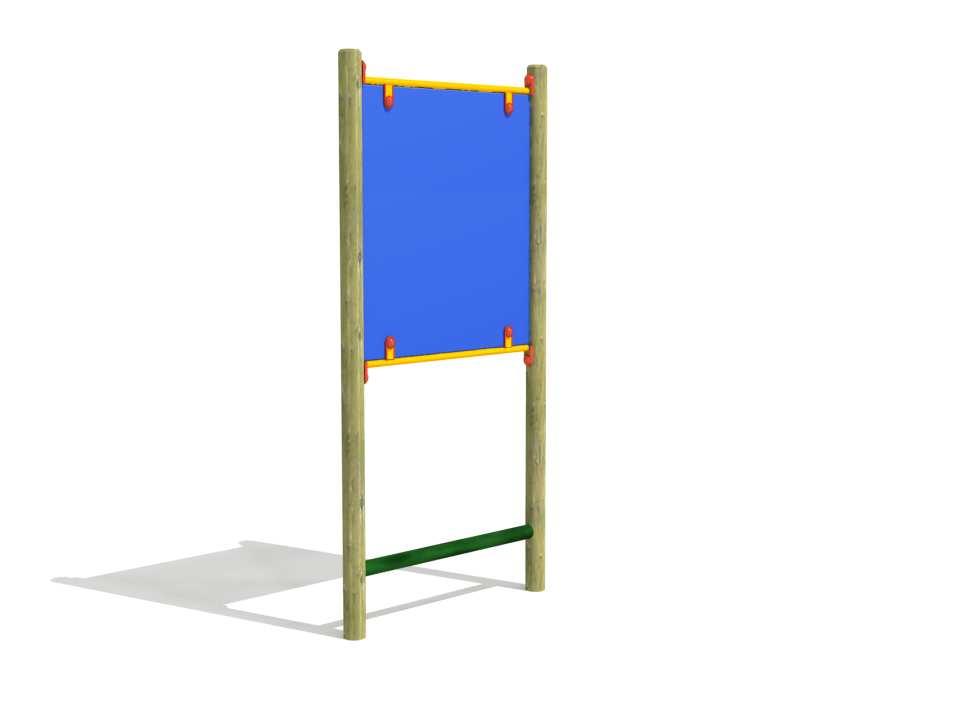

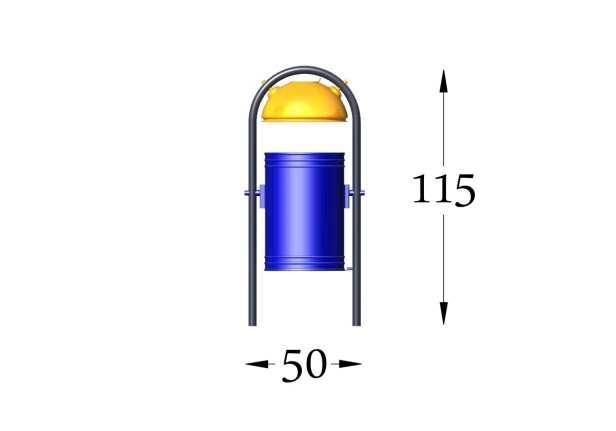

20 DANE MATERIAŁOWO KONSTRUKCYJNE. Kosz z blachy ocynkowanej, malowanej proszkowo w kolorze niebieskopomarańczowym, nawiązującym do koloru nawierzchni o pojemności 30 l Tablica informacyjna placu zabaw Radosna Szkoła. Tablica z informacją Szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła w kolorach niebiesko-pomarańczowym z logo programu oraz regulaminem korzystania z placu zabaw z numerami telefonów do administratora i numerem alarmowym.

21 7.5. Roślinność. Wykonanie trawników przewidziano z mieszanki odpornej na udeptywanie, przeznaczonej na tereny sportowe przewiduje się obsianie trawników w ilości 2-3 kg na 100 m 2. Teren pod trawnik i nasadzenia powinien zostać oczyszczony z gruzu i zanieczyszczeń oraz wyrównany. 8. Wpływ inwestycji na środowisko. Planowana inwestycja zaliczana jest do przedsięwzięć, które nie oddziałują negatywnie na środowisko w rozumieniu przepisów Prawa ochrony środowiska i rozporządzenia Rady Ministrów z dnia 9 listopada 2004r. w sprawie określenia rodzaju przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzania raportu o oddziaływaniu na środowisko (Dz. U. z 2004r. Nr 257, poz z późn. zm.), nie wymaga więc uzyskania decyzji o środowiskowych uwarunkowaniach. 9. Czynności poprzedzające rozpoczęcie robót budowlanych. Zgodnie z art. 30 ustawy z 7 lipca 1994r. Prawo Budowlane (Dz. U. Nr 89 poz. 414 z późniejszymi zmianami) budowa obiektów małej architektury (placów zabaw) w miejscach publicznych wymaga zgłoszenia właściwemu organowi administracji architektoniczno budowlanej, nie wymaga więc uzyskania decyzji o pozwoleniu na budowę. POUCZENIE: Do budowy Inwestor może przystąpić w terminie 30 dni od daty zgłoszenia kompletnego wniosku, jeżeli organ nie wniesie sprzeciwu w drodze decyzji ( art. 30). Przystąpienie do budowy przed potwierdzeniem zgłoszenia, lub mimo sprzeciwu organu będzie traktowane jako samowola, pod rygorem rozbiórki ( art. 48 ). Roboty budowlane należy wykonywać zgodnie z projektem, warunkami powyższego zgłoszenia, przepisami techniczno - budowlanymi, obowiązującymi Polskimi

22 Normami, zasadami wiedzy technicznej, przez osoby o odpowiednich kwalifikacjach (art. 5). 10. Warunki BHP. Podczas prowadzenia prac budowlano - następujących zaleceń: montażowych należy przestrzegać zapoznać pracowników z technologią montażu oraz organizacją prac, a także zwrócić uwagę na grożące niebezpieczeństwa, w razie ujawnienia w czasie wykonywania robót ziemnych niewypałów lub przedmiotów trudnych do identyfikacji należy wszelkie roboty przerwać, a miejsce niebezpieczne ogrodzić i oznakować napisami ostrzegawczymi, przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznaczyć. 11. Postanowienia końcowe. W myśl Art. 29 ustawy z dnia 29 stycznia 2004r. Prawo Zamówień Publicznych (Dz.U. Nr 19, poz. 177), Wykonawca robót może zastosować inną równoważną technologię systemową odpowiadającą parametrami i charakterem technologii projektowanej na zasadach określonych w art. 10 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (tekst jednolity Dz.U. Nr 207/2003, poz. 2016); Przy umowie ryczałtowej przedmiar robót jest traktowany jako dokument pomocniczy i uzupełniający. Ogólna cena ofertowa Wykonawcy powinna obejmować koszty wykonania robót bezpośrednio wynikających z dokumentacji (projekt i specyfikacje techniczne), a także koszt robót nie ujętych w dokumentacji technicznej, a których wykonanie niezbędne jest dla prawidłowego wykonania przedmiotu umowy. wszystkie zastosowane materiały i urządzenia powinny posiadać aktualne atesty, certyfikaty i dopuszczenia do stosowania, a ich montaż i eksploatacja zgodna z wytycznymi producenta, po zakończeniu robót budowlanych należy uporządkować teren budowy, prace budowlane wykonać zgodnie z Warunkami wykonywania i odbioru robót budowlano- montażowych oraz Polskimi Normami aktualnie obowiązującymi. 12. INFORMACJA W ZAKRESIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA.

23 6.1. Lokalizacja inwestycji: Grupa, ul. Szkolna 2, Dragacz, dz. nr 15/ Inwestor: Szkoła Podstawowa im. 16 Pułku Ułanów Wielkopolskich w Grupie 6.3. Projektanci: Jan Leżuchowski Artur Leszczyński 6.4. Podstawa prawna: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U. Nr 120 poz Zakres robót: Zakres projektowanych robót obejmuje: Roboty przygotowawcze usunięcie warstwy darni; Roboty ziemne wykonanie wykopu (koryta) pod plac zabaw oraz ułożenie warstw podbudowy pod nawierzchnie elastyczne, Prace fundamentowe montaż prefabrykowanych (gotowych) podwalin pod urządzenia zabawowe zgodnie z technologia i wytycznymi producenta; Montaż urządzeń zabawowych zgodnie z wytycznymi producenta, Montaż nawierzchni elastycznych zgodnie z wytycznymi producenta, Uprzątnięcie placu budowy rozplantowanie ziemi, wywóz gruzu i ziemi Obiekty istniejące w obrębie prowadzonej inwestycji: Projektowane prace będą wykonywane w obrębie budynku Szkoły Podstawowej na przedmiotowej działce nr 15/2. W obrębie prowadzonej inwestycji i bezpośrednim jej sąsiedztwie nie znajdują się inne zabudowania Zagrożenia występujące podczas realizacji inwestycji: Upadek do rowu (dołu) Zrzucenie narzędzi, sprzętu lub materiałów budowlanych na ciągi komunikacyjne, 6.8. Instruktaż pracowników: Pracownicy powinni posiadać aktualne dopuszczenia i badania lekarskie do prowadzonych prac, Wszyscy pracownicy zatrudnieni przy pracach powinni być przystąpieniem do robót przeszkoleni w zakresie BHP, Przed przystąpieniem do prac montażowych i budowlanych na wysokości należy sprawdzić stan techniczny konstrukcji i urządzeń, na których będą one wykonywane w tym ich stabilność, wytrzymałość, na przewidywane obciążenia oraz zabezpieczenie przed nieprzewidzianą zmianą położenia,

24 Należy zwrócić uwagę na zachowanie ostrożności przy prowadzonych robotach budowlanych, tak, aby elementy istniejącego obiektu nie uległy uszkodzeniu lub zniszczeniu, Pracownicy pracujący bezpośrednio na połaciach dachowych muszą być zabezpieczeni przed osunięciem się z dachu za pomocą szelek (pasów) dekarskich. Pracodawca winien zapewnić wyposażenie pracowników w sprzęt i środki ochrony osobistej, zabezpieczającymi przed skutkami zagrożeń. Pracowników zobowiązuje się do stosowania tych środków 6.9. Zabezpieczenie placu budowy: Prace przeprowadzić w miesiącach od kwietnia do października. W trakcie wykonywania prac występuje konieczność wygrodzenia i zabezpieczenia placu budowy przed dostępem osób postronnych, Materiały transportowane zabezpieczyć przed pyleniem i roznoszeniem po terenie, Miejsce prowadzonych prac wydzielić i ogrodzić taśmą zabezpieczającą Osoba odpowiedzialna za opracowanie planu BIOZ na budowie: Zgodnie z postanowieniami w/w ustawy osoba przejmująca obowiązki Kierownika Budowy jest zobowiązana do opracowania planu BIOZ przed rozpoczęciem budowy i umieszczeniem go w widocznym i dostępnym miejscu. Opracował: Artur Leszczyński Jan Leżuchowski.

25 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1. Dane ogólne. Inwestor: Szkoła Podstawowa im. 16 Pułku Ułanów Wielkopolskich Adres: Grupa, ul. Szkolna 2, Dragacz, Obiekt: Teren przy SP w Grupie, dz. nr 15/2 2. Charakterystyka terenu. Na przedmiotowej działce znajduje się budynek dydaktyczny Szkoły Podstawowej, boisko szkolne oraz utwardzony plac. 3. Projektowane zagospodarowanie działki. Obecnie na przedmiotowym fragmencie działki objętej opracowaniem znajduje się trawa. Projekt przewiduje częściowe nowe ogrodzenie od strony placu i chodnika (ażurowa siatka ocynkowana malowana farbami proszkowymi w kolorze zielonym o wysokości nie mniejszej jak 1,0m). W nowym ogrodzeniu projektuje się furtkę wejściową dwuskrzydłową o łącznej szerokości 1,50m, szerokość większego skrzydła nie mniejsza jak 1,0m; furtka wykonana ze stali ocynkowanej malowana farbami proszkowymi w kolorze zielonym z możliwością zamykania na klucz. Pozostałe ogrodzenie jest istniejące od strony granic działki. Na ogólnej powierzchni terenu 504,16 m 2, projektuje się plac zabaw o łącznej powierzchni 246,00 m 2, w tym: ścieżka o nawierzchni w kolorze niebieskim RAL 5003 o powierzchni ok. 20,00m 2 ; plac zabaw o nawierzchni w kolorze pomarańczowym RAL 2011 o powierzchni ok. 170,00 m 2 oraz zieleń (trawa) o powierzchni ok. 56,00 m 2. Istniejący teren zielony (trawa, nasadzenia, tj. krzewy iglaste) poza obszarem placu zabaw na wyznaczonym terenie pozostaje bez zmian. Poza obszarem placu zabaw dodatkowo projektuje się trzy ławki na nóżkach metalowych, siedzisko i oparcie z drewna sosnowego. 4. Przyłącze energetyczne zapewnienie dostaw energii elektrycznej. Do budynków zapewniona jest dostawa energii poprzez istniejące przyłącza energetyczne. 5. Odprowadzenie ścieków sanitarnych. Odprowadzenie ścieków sanitarnych odbywa się do istniejącej kanalizacji sanitarnej.

26 6. Zapewnienie dostaw wody. Woda dostarczana jest z istniejącego przyłącza wodnego. 8. Zjazd z drogi. Na przedmiotową działkę istnieje zjazd z drogi publicznej. 9. Ochrona. Przedmiotowe budynki i teren nie są wpisane do rejestru zabytków oraz nie znajdują się w ewidencji Wojewódzkiego Urzędu Ochrony Zabytków. 10. Czynności po zakończeniu prac. Po wykonaniu wszystkich prac na wyznaczonym terenie, Wykonawca na własny koszt zleci - osobie posiadającej odpowiednie uprawnienia - wykonanie dokumentacji geodezyjnej powykonawczej, która obejmie projektowany teren placu zabaw. Opracował: Artur Leszczyński. Jan Leżuchowski.

27 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. BUDOWA PLACU ZABAW W RAMACH PROGRAMU RZĄDOWEGO RADOSNA SZKOŁA. Adres Obiektu: Nazwa Zamawiającego: Adres Zamawiającego: Nazwa i adres jednostki opracowującej : Grupa, ul. Szkolna 2, Dragacz, dz. nr 15/2; Szkoła Podstawowa im. 16 Pułku Ułanów Wielkopolskich w Grupie, ul. Szkolna 2, Dragacz. ArtProjekt, ul. Niesiołowskiego 2d/4, Toruń, NIP , Regon ; tel. (0-56) , tel. Kom Data Opracowania: lipiec 2010r.

28 Specyfikacja Techniczna Wykonania i Odbioru Robót do projektu utworzenia placu zabaw w ramach programu Ministerstwa Edukacji Narodowej pt. RADOSNA SZKOŁA dla Szkoły Podstawowej im. 16. Pułku Ułanów Wielkopolskich w Grupie Wymagania ogólne 1. WSTĘP 1.1. Przedmiot ST. Przedmiotem ST są warunki wykonania, kontroli i odbioru robót ogólnobudowlanych przy realizacji utworzenia placu zabaw w ramach programu Ministerstwa Edukacji Narodowej pt. RADOSNA SZKOŁA dla Szkoły Podstawowej w m. GRUPA, Gmina Dragacz, dz. nr 15/ Zakres stosowania ST Specyfikacja Techniczna (ST) jest stosowana jako dokument przetargowy i kontraktowy (pomocniczy) przy zlecaniu realizacji robót wymienionych w pkt Zakres robót objętych ST Roboty, których dotyczy Specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu placu zabaw w ramach programu Ministerstwa Edukacji Narodowej pt. RADOSNA SZKOŁA 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i wytycznymi. 1.5.Ogóne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, SST i poleceniami Zamawiającego.

29 1.6.Zmiany rozwiązań projektowych i materiałowych Wszelkie zmiany i odstępstwa od dokumentacji techniczno projektowej w żadnym wypadku nie mogą powodować obniżenia wartości jakościowych, zmniejszenia trwałości eksploatacyjnej, zwiększenia kosztów eksploatacji oraz zmian funkcjonalnych zaprojektowanych rozwiązań projektowych. 2. MATERIAŁY Proponowane materiały i ich rodzaje podano w SST i przedmiarach. Dopuszcza się stosowanie materiałów zamiennych pod warunkiem, że spełniają wymagania odpowiednich norm (PN, BN, EN) lub posiadają aprobaty techniczne w przypadku braku odpowiednich norm każda zamiana materiałów wymaga pisemnej zgody Zamawiającego. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST lub projekcie organizacji robót, zaakceptowanym przez Inspektora Nadzoru Inwestorskiego. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inspektora Nadzoru Inwestorskiego. 4. TRANSPORT. Materiały i sprzęt mogą być przewożone dowolnymi środkami transportu zaakceptowanymi przez Zamawiającego, w sposób zabezpieczający je przed uszkodzeniem. W czasie transportu należy urządzenia placu zabaw przewozić dobrze zamocowane, zabezpieczone przed zarysowaniem i uszkodzeniem mechanicznym w czasie transportu.

30 5. WYKONANIE ROBÓT 5.1. Zasady ogólne. Przed przystąpieniem do prac związanych z montażem urządzeń placu zabaw należy sprawdzić, czy dostarczony towar jest zgodny ze specyfikacją zamówienia. Urządzenia nie zamontowane są narażone na uszkodzenia mechaniczne, a właściwą stabilność uzyskują dopiero po prawidłowym zamontowaniu. Urządzenia placu zabaw należy dodatkowo zabezpieczyć przed zabrudzeniem ich zaprawą murarską i farbą (najlepiej przy pomocy folii malarskiej), ponieważ usuwanie tego typu zabrudzeń naraża urządzenia na uszkodzenia. Jak najszybciej po montażu zdjąć folię ochronną, gdyż po dłuższym czasie usunięcie jej może być utrudnione i zostawić przebarwienia Montaż Montaż urządzeń placu zabaw należy wykonywać zgodnie z instrukcją dostarczoną przez producenta wyrobu i zasadami określonymi w SST. 6. KONTROLA JAKOŚCI ROBÓT 6.1.Zasady ogólne Sprawdzenie i odbiór robót winny być wykonywane zgodnie z normami i wskazaniami oraz instrukcjami użycia producenta wybranych materiałów. 6.2.Warunki szczegółowe Sprawdzenie robót polega na skontrolowaniu ich zgodności z wymaganiami określonymi w niniejszej Specyfikacji, w dokumentacji projektowej, normach i instrukcjach producentów materiałów. 6.3.Wymagania techniczne przy odbiorze robót Elementy placu zabaw powinny być osadzone zgodnie z dokumentacją techniczną i instrukcją producenta. Odchylenia w tym zakresie nie powinny być większe niż: - dla elementów osadzonych w płaszczyźnie posadzek ± 5 mm. Po zamontowaniu elementów placu zabaw należy sprawdzić prawidłowość ich funkcjonowania.

31 6.4.Certyfikaty i deklaracje Inspektor nadzoru inwestorskiego może dopuścić do użycia tylko te materiały, które posiadają: certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, deklarację zgodności lub certyfikat zgodności z Polską Normą PN EN 1176, PN EN 1177 lub Aprobatą Techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1, i które spełniają wymogi SST. W przypadku materiałów, dla których ww. dokumenty są wymagane przez SST, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone. 7. OBMIAR ROBÓT Zamawiający nie przewiduje obmiaru robót umowa ryczałtowa. 8. ODBIÓR ROBÓT 8.1.Rodzaje odbioru robót W zależności od ustaleń odpowiednich SST, roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi końcowemu, d) odbiorowi pogwarancyjnemu.

32 8.2.Odbior robót zanikających i ulęgających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektora nadzoru inwestorskiego. 8.3.Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektora nadzoru inwestorskiego. 8.4.Odbiór końcowy - ostateczny Odbiór końcowy polega na finalnej i kompleksowej ocenie rzeczywistego wykonania Robót w zakresie objętym Kontraktem. Ocenie podlega ilość, jakość i zgodność zrealizowanych robót oraz wbudowanych materiałów. Gdy całość Robót budowlano-montażowych oraz technologiczno-instalacyjnych zostanie całkowicie ukończona i przejdzie z wynikiem pomyślnym, wszystkie próby końcowe przewidziane przepisami oraz Kontraktem (Umową), Wykonawca zawiadamia pisemnie Zamawiającego o gotowości do Odbioru Końcowego. Odbiór ostateczny budowy powinien być dokonany w terminie przewidzianym w Kontrakcie (w Umowie), po dostarczeniu Inspektorowi nadzoru inwestorskiego kompletu dokumentów (certyfikaty, atesty, aprobaty, deklaracje zgodności, itp.), niezbędnych do dokonania Odbioru. Termin odbioru Końcowego oraz skład Komisji wyznacza Zamawiający. W toku odbioru ostatecznego Komisja zapoznaje się z realizacją ustaleń podjętych w trakcie odbiorów Robót zanikających lub ulegających zakryciu, zwłaszcza dotyczących realizacji robót uzupełniających lub poprawkowych.

33 W przypadku stwierdzenia przez Komisję, że jakość wykonanych Robót, tylko nieznacznie odbiega od wymagań Dokumentacji, czy też Specyfikacji i nie ma większego wpływu na cechy eksploatacyjne Obiektu, Komisja może dokonać potrąceń, oceniając pomniejszoną wartość wykonanych robót. 8.5.Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: - robociznę bezpośrednią wraz z towarzyszącymi kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, - wartość pracy sprzętu wraz z towarzyszącymi kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko, - podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT. 10.PREPISY ZWIĄZANE Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane - tekst jednolity z dnia 17 sierpnia 2006 r. (Dz.U. Nr 156, poz z późn. zm.),

34 10.2. Norma PN-EN Place zabaw, Instrukcja montażu producenta elementów placu zabaw, Certyfikaty na znak bezpieczeństwa "B" wydane przez Instytut Sportu lub COBRABiD BBC, Atesty higieniczne na farby, świadectwa jakości i zgodności z normą na elementy łączeniowe, stosowane do produkcji urządzeń zabawowych, Atesty higieniczne na impregnat, Aprobaty techniczne urządzeń

35 Specyfikacja techniczna wymagania szczegółowe 1. Szczegółowy przedmiot zamówienia 1.1.Przedmiot zamówienia Przedmiotem zamówienia jest realizacja zadania p.n.: Mały Placu Zabaw w ramach programu Ministerstwa Edukacji Narodowej pt. RADOSNA SZKOŁA. Kody CPV: CPV roboty w zakresie oczyszczania terenu CPV montaż i wznoszenie gotowych konstrukcji CPV roboty w zakresie kształtowania placów zabaw 1.2 Podstawa Opracowania Inwentaryzacja własna Dokumentacja fotograficzna własna w razie konieczności Koncepcja idei zagospodarowania szkolnych placów zabaw dla dzieci w ramach programu Ministerstwa Edukacji Narodowej Radosna Szkoła Rozporządzenie Ministra Infrastruktury z dnia 15 czerwca 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75, poz. 690 z późniejszymi zmianami Normy odnoszące się do placów zabaw: PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN 1177:2009. Pozostałe obowiązujące normy i przepisy.

36 2. Zestawienie powierzchni placu zabaw. powierzchnia placu zabaw 246,0 m 2 powierzchnia nawierzchni w kolorze pomarańczowym 170,0 m 2 powierzchnia nawierzchni w kolorze niebieskim 20,0 m 2 powierzchnia terenu zielonego 56,0 m 2 3. Przygotowanie terenu pod plac zabaw. Usunięcie warstwy humusu, Wykonanie koryta pod podbudowę nawierzchni na głębokość nie mniejszą jak 50cm. Rozplantowanie i wyrównanie terenu ziemią z wykopów, Wywóz ziemi i gruzu z placu budowy, 4. Podbudowy i nawierzchnia Podbudowa w miejscu nawierzchni pomarańczowej i niebieskiej : Zaprojektowano następujące warstwy podłoża: 10 do 20,00 cm (po zagęszczeniu) warstwy piasku (pospółki) wraz z zagęszczeniem mechanicznym, 15 do 20,00cm warstwy tłucznia kamiennego (kruszywo łamane grube) wraz z zagęszczeniem mechanicznym. W miejscu występowania nawierzchni niebieskiej 30mm i pomarańczowej o gr. 60mm warstwa kruszywa grubego będzie miała grubość większą niż 15cm. Grubość warstwy kruszywa grubego należy regulować w zależności od grubości nawierzchni bezpiecznej. 5,00 cm warstwy klińca (kruszywo łamane drobne) wraz z zagęszczeniem mechanicznym, Ułożenie elastycznej nawierzchni plac zabaw należy pokryć syntetyczną, wodoprzepuszczalną, bezspoinową, dwuwarstwową nawierzchnią, np. ELTAN P. Grubość nawierzchni uzależniona od wysokości swobodnego upadku (HIC) podawanej przez producenta urządzeń placu zabaw. Wartość ta jest różna dla poszczególnych urządzeń, w związku z tym różna jest też grubość nawierzchni. Warstwa dolna zbudowana jest na bazie granulatu kauczukowego SBR i jej zadaniem jest amortyzacja siły upadku. Grubość tej warstwy jest zmienna (15-65 mm). Górna warstwa zbudowana jest z elastomeru EPDM i charakteryzuje

37 się odpornością na warunki atmosferyczne, odpornością na działanie wody, dobrymi właściwościami na działanie wysokich temperatur do +110 o C i elastycznością w niskich temperaturach do -40 o C, wysoką odpornością mechaniczną. Grubość tej warstwy jest stała i wynosi 15 mm. Kolor nawierzchni zgodny z PANTONE:125 C, RAL: 2011 Tieforange Obrzeża. Całość projektowanej strefy bezpieczeństwa urządzeń pokrytej nawierzchnią syntetyczną należy oddzielić od pozostałej części placu obrzeżem betonowym o wymiarach 20x6 cm posadowionym na ławie betonowej z betonu C8/10 o szerokości nie mniejszej jak 12cm i grubości nie mniejszej jak 8cm. 5. Elementy wyposażenia placu zabaw dokładny opis materiałów i stref bezpieczeństwa patrz projekt techniczny: Zestaw zabawowy składający się z jednej wieży ze ślizgiem, Huśtawka wahadłowa podwójna, Huśtawka wagowa ważka, Drabinka pozioma, Poręcze gimnastyczne, Równoważnia na sprężynach, Sprężynowiec skuter, Sprężynowiec konik, Ławka z oparciem, Kosz na śmieci, Tablica informacyjna placu zabaw Radosna Szkoła.

38 5.1. Roślinność, Wykonanie trawników przewidziano z mieszanki odpornej na udeptywanie, przeznaczonej na tereny sportowe przewiduje się obsianie trawników w ilości 2-3 kg na 100 m 2. Teren pod trawnik i nasadzenia powinien zostać oczyszczony z gruzu i zanieczyszczeń oraz wyrównany. 6. Wpływ inwestycji na środowisko. Planowana inwestycja zaliczana jest do przedsięwzięć, które nie oddziałują negatywnie na środowisko w rozumieniu przepisów Prawa ochrony środowiska i rozporządzenia Rady Ministrów z dnia 9 listopada 2004r. w sprawie określenia rodzaju przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzania raportu o oddziaływaniu na środowisko (Dz. U. z 2004r. Nr 257, poz z późn. zm.), nie wymaga więc uzyskania decyzji o środowiskowych uwarunkowaniach. 7. Czynności poprzedzające rozpoczęcie robót budowlanych. Zgodnie z art. 30 ustawy z 7 lipca 1994r. Prawo Budowlane (Dz. U. Nr 89 poz. 414 z późniejszymi zmianami) budowa obiektów małej architektury (placów zabaw) w miejscach publicznych wymaga zgłoszenia właściwemu organowi administracji architektoniczno budowlanej, nie wymaga więc uzyskania decyzji o pozwoleniu na budowę. POUCZENIE: Do budowy inwestor może przystąpić w terminie 30 dni od daty zgłoszenia kompletnego wniosku, jeżeli organ nie wniesie sprzeciwu w drodze decyzji ( art. 30). Przystąpienie do budowy przed potwierdzeniem zgłoszenia, lub mimo sprzeciwu organu będzie traktowane jako samowola, pod rygorem rozbiórki ( art. 48 ). Roboty budowlane należy wykonywać zgodnie z warunkami powyższego zgłoszenia, przepisami techniczno - budowlanymi, obowiązującymi Polskimi Normami, zasadami wiedzy technicznej, przez osoby o odpowiednich kwalifikacjach (art. 5).

39 8. Warunki BHP. Podczas prowadzenia prac budowlano - montażowych należy przestrzegać następujących zaleceń: - zapoznać pracowników z technologią montażu oraz organizacją prac, a także zwrócić uwagę na grożące niebezpieczeństwa, - w razie ujawnienia w czasie wykonywania robót ziemnych niewypałów lub przedmiotów trudnych do identyfikacji należy wszelkie roboty przerwać, a miejsce niebezpieczne ogrodzić i oznakować napisami ostrzegawczymi, - przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznaczyć. 9. Uwagi końcowe Wszystkie parametry podane w projekcie technicznym, i specyfikacji technicznej wykonania i odbioru robót określone są na poziomie minimalnym, tzn. Zamawiający dopuszcza zastosowanie materiałów o parametrach równoważnych czyli co najmniej takich jak podano w przedmiarze robót i specyfikacji technicznej wykonania i odbioru robót lecz nie gorszych. Wszystkie wymiary do dokładnego ustalenia na budowie. W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów. Wszystkie zastosowane materiały i urządzenia powinny posiadać aktualne atesty, certyfikaty i dopuszczenia do stosowania, a ich montaż i eksploatacja zgodna z wytycznymi producenta, oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy "Prawo budowlane" z dnia 7 lipca 1994 roku art. 10 z późniejszymi zmianami. Przed odbiorem końcowym należy przedstawić Inwestorowi komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej. Prace budowlane należy wykonać z należytą starannością oraz wiedzą i sztuką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru załączonej do projektu. Opracował: Artur Leszczyński
