2 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY INSTRUKCJA UŻYCIA Soczewki kontaktowe Goldmann/Diagnostyka/Laser 13. Edycja / Wstęp Dziękujemy za wybór urządzenia firmy HAAG-STREIT. Dokładne przestrzeganie zasad określonych w niniejszej instrukcji użytkowania zapewni niezawodne i bezproblemowe korzystanie z naszego produktu. Przeznaczenie Soczewki kontaktowe firmy Haag-Streit należą do grupy kontaktowych soczewek diagnostyczno-terapeutycznych, które stosuje się podczas badań dna oka, siatkówki, ciała szklistego oraz obszaru tęczówkowo-rogówkowego, a także do terapii laserowej anomalii wewnątrzgałkowych. Przeciwwskazania Nie istnieją żadne bezwzględne przeciwwskazania do stosowania soczewek kontaktowych. Należy kierować się profesjonalną oceną i ostrożnością. OSTRZEŻENIE! Przed rozpoczęciem użytkowania produktu uważnie przeczytać instrukcję użytkowania. Zawiera ona ważne informacje na temat bezpieczeństwa użytkownika i pacjenta. 2 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:43

3 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Spis treści 1. Bezpieczeństwo Zastosowania urządzenia Warunki otoczenia Wysyłka i rozpakowanie Obsługa, otoczenie Czyszczenie i dezynfekcja soczewek kontaktowych Kontrola wizualna soczewek kontaktowych pod kątem uszkodzeń Gwarancja i odpowiedzialność cywilna producenta Opis symboli Stosowanie soczewek kontaktowych Informacje podstawowe Przegląd produktów Opis produktu Bezpośrednie soczewki kontaktowe do diagnostyki Soczewka kontaktowa Soczewki kontaktowe z lustrem do diagnostyki Soczewka kontaktowa z jednym lustrem 902/902 S Soczewka kontaktowa z dwoma lustrami 905/905 S Informacje ogólne o soczewkach kontaktowych z trzema lustrami Soczewka kontaktowa z trzema lustrami 903/903 S Soczewka kontaktowa z trzema lustrami 630/630 L Soczewki kontaktowe (trójlustro) dla niemowląt i dzieci 906/906 S oraz Soczewka kontaktowa 1210 do badania śródbłonka wg Eisnera Zakładanie soczewki kontaktowej Ustalanie odbić lustrzanych Badanie odbić lustrzanych Badanie peryferii rogówki Dezynfekcja soczewki kontaktowej Zakładanie okularu z podziałką wg McIntyre'a oraz soczewki kontaktowej Okular 25x do lampy szczelinowej BM 900 HAAG-STREIT Okular 12,5x do lampy szczelinowej BQ 900 HAAG-STREIT Ocena gęstości komórek śródbłonka Soczewka kontaktowa z lustrem do stosowania z laserem Soczewka kontaktowa CGAL do gonioskopii Soczewka kontaktowa z trzema lustrami do stosowania z laserem L i 630 L L i 907 L Bezpośrednie soczewki kontaktowe do stosowania z laserem Soczewka kontaktowa CGRL do siatkówki Soczewka kontaktowa CGVL do witrektomii Soczewka kontaktowa CGPL do kapsulotomii Soczewka kontaktowa RETINA 145 L Dane techniczne...23 A. Przepisy prawa...23 B. Klasyfikacja...23 C. Uwzględnione normy...23 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:43

4 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 1. Bezpieczeństwo ZAKAZ! W razie zlekceważenia należy liczyć się ze szkodami materialnymi i zagrożeniem dla użytkownika oraz pacjenta. OSTRZEŻENIE! Należy bezwzględnie przestrzegać ostrzeżeń w celu zapewnienia bezpiecznej eksploatacji produktu i wykluczenia zagrożeń dla użytkowników oraz pacjentów. WSKAZÓWKA! Ważne wskazówki, proszę uważnie przeczytać Zastosowania urządzenia Soczewki kontaktowe stosuje się wraz z lampą szczelinową w gabinetach lekarskich, szpitalach oraz na uniwersytetach w normalnych warunkach otoczenia. Zabieg wymaga bezpośredniego kontaktu ze znieczulonym okiem, dlatego należy stosować wyłącznie czyste i zdezynfekowane soczewki kontaktowe Warunki otoczenia Transport: Temperatura Ciśnienie powietrza Wilgotność względna Przechowywanie: Temperatura Ciśnienie powietrza Wilgotność względna Eksploatacja: Temperatura Ciśnienie powietrza Wilgotność względna od od od od od od od od od 40 C 500 hpa 10% 10 C 700 hpa 10% +10 C 800 hpa 30% do do do do do do do do do +70 C 1060 hpa 95% +55 C 1060 hpa 95% +35 C 1060 hpa 90% 1.3. Wysyłka i rozpakowanie Przed rozpakowaniem soczewek kontaktowych sprawdzić, czy opakowanie nosi ślady nieprawidłowego otwarcia lub uszkodzenia. W przypadku stwierdzenia takich śladów powiadomić spedytora realizującego dostawę towaru. Soczewki kontaktowe rozpakować w obecności przedstawiciela spedytora. Sporządzić protokół dotyczący ewentualnych uszkodzonych części. Protokół wymaga podpisu zarówno odbiorcy, jak i przedstawiciela spedytora. Po rozpakowaniu sprawdzić soczewki kontaktowe pod kątem uszkodzeń. Wadliwe soczewki kontaktowe odesłać w odpowiednim opakowaniu. Materiał opakowaniowy zachować do późniejszego wykorzystania w przypadku wysyłki lub zmiany miejsca użytkowania sprzętu Obsługa, otoczenie ZAKAZ! Nigdy nie patrzeć przez soczewki kontaktowe na słońce. Nigdy nie stosować uszkodzonych soczewek kontaktowych! OSTRZEŻENIE! Stosować wyłącznie czyste i zdezynfekowane soczewki kontaktowe! Soczewki kontaktowe mogą być stosowane wyłącznie przez wykwalifikowany personel. Za przeszkolenie personelu odpowiada użytkownik. Soczewki kontaktowe należy stosować wyłącznie zgodnie z objaśnieniami zawartymi w części Przeznaczenie. Kontrolę soczewek kontaktowych należy wykonać po każdym działaniu siły zewnętrznej (np. po przypadkowym uderzeniu, upuszczeniu) i jeśli to konieczne i możliwe odesłać do zakładu w celu naprawy. Kontrolę soczewek kontaktowych i lup należy wykonać po każdym działaniu siły zewnętrznej (np. po przypadkowym uderzeniu, upuszczeniu); jeśli jest to konieczne i możliwe, przesłać je do producenta w celu naprawy. WSKAZÓWKA! Stosować wyłącznie akcesoria firmy HAAG-STREIT Czyszczenie i dezynfekcja soczewek kontaktowych ZAKAZ! Dezynfekcja alkoholem Czyszczenie acetonem Dezynfekcja promieniowaniem UV Sterylizacja parą albo tlenkiem etylenu W temperaturze powyżej 60 C OSTRZEŻENIE! Szkła kontaktowe nie zostały zdezynfekowane przed wysłaniem i przed pierwszym zastosowaniem należy je wyczyścić oraz zdezynfekować zgodnie z oddzielną instrukcją i lupy czyszczenia i dezynfekcji głowic pomiarowych tonometru, soczewek kontaktowych oraz zestawu do dezynfekcji Desinset. 4 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:43

5 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Sprzęt powinien przygotowywać wyłącznie wykwalifikowany i przeszkolony personel. Za jego wyszkolenie odpowiada użytkownik. Należy kierować się profesjonalną oceną i ostrożnością. Użytkownik ponosi odpowiedzialność za niedotrzymanie procesu czyszczenia i dezynfekcji! WSKAZÓWKA! Do dezynfekcji stosować środki dezynfekujące sprawdzone przez firmę HAAG-STREIT pod kątem tolerancji materiałów. Aktualna lista dołączona jest do każdej soczewki kontaktowej oraz jest dostępna na stronie internetowej firmy HAAG-STREIT AG ( -streit.com). Dokładny sposób działania, stężenie, czasy zanurzenia i kwarantanny są opisane w oddzielnej instrukcji czyszczenia i dezynfekcji głowic pomiarowych tonometru, soczewek kontaktowych oraz zestawu do dezynfekcji Desinset. W przypadku nieprawidłowego przygotowania może dojść do zakażenia pacjenta i użytkownika, jak również do uszkodzenia szkieł kontaktowych. Elementy pozostałe po środkach czyszczących i dezynfekcyjnych mogą, w przypadku kontaktu z okiem pacjenta, prowadzić do podrażnień i oparzeń. Soczewki kontaktowe wolno przygotowywać razem, ale muszą być zasadniczo przygotowywane oddzielnie od innych produktów. W celu przeprowadzenia skutecznej dezynfekcji i zapewnienia właściwego przechowywania soczewek kontaktowych zalecamy stosowanie naszego zestawu do dezynfekcji Desinset, jak również środka dezynfekującego Sekusept Forte S. Zestaw ten został dopuszczony do czyszczenia i dezynfekcji przez certyfikowane laboratorium badawcze HS Systemund Prozesstechnik GmbH, D Kelkheim. patrz oddzielna instrukcja czyszczenia i dezynfekcji głowic pomiarowych tonometru, soczewek kontaktowych i zestawu do dezynfekcji Desinset. Protokół walidacji można uzyskać w firmie HAAG-STREIT. Podsumowanie sprawozdania z streszczenie protokołu walidacji znajduje się na witrynie internetowej HAAG-STREIT ( Za skutki stosowania innych środków dezynfekcyjnych odpowiada użytkownik. HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / WSKAZÓWKA! Soczewki kontaktowe stosowane wraz z produktem Stery Cup nie wymagają dezynfekcji. Soczewkę kontaktową należy bezpośrednio po użyciu dokładnie przepłukać zimną lub letnią wodą. Kilka kropel łagodnego mydła w płynie (tj. o neutralnej wartości ph rzędu 7,0) nanieść na zwilżony wacik i delikatnie rozprowadzić kolistymi ruchami na całej powierzchni soczewki kontaktowej. Następnie ponownie przepłukać zimną lub letnią wodą i dokładnie osuszyć ściereczką niepozostawiającą włosków. Soczewka kontaktowa jest teraz gotowa do ponownego zastosowania wraz z produktem Stery Cup Kontrola wizualna soczewek kontaktowych pod kątem uszkodzeń ZAKAZ! Nigdy nie stosować uszkodzonych soczewek kontaktowych! Powierzchnię kontaktu soczewek kontaktowych sprawdzić pod kątem zabrudzeń lub uszkodzeń (zadrapań, zarysowań, wyszczerbień lub ostrych krawędzi). W tym celu najlepiej zastosować mikroskop lampy szczelinowej przy powiększeniu ustawionym na 10 na 16 razy. W przypadku postawania pęknięć lub wadliwego miejsca uszczelnienia w przedniej wnętrza i kontaktowej środek dezynfekcyjny może przedostać się do wewnętrznej przestrzeni i doprowadzić do poparzenia oka pacjenta. Soczewek, w których wnętrzu znajduje się kondensat, nie wolno dalej używać Gwarancja i odpowiedzialność cywilna producenta Produkt należy użytkować wyłącznie do celów oraz w sposób opisany w dokumentach dołączonych do produktu. Produkt należy użytkować zgodnie ze wskazówkami zawartymi w rozdziale Bezpieczeństwo. Nieprawidłowa obsługa produktu może prowadzić do jego uszkodzenia. Powoduje ona utratę wszelkich uprawnień gwarancyjnych. Dalsze użytkowanie uszkodzonego wskutek nieprawidłowej obsługi produktu może prowadzić do uszczerbku na zdrowiu. W takim przypadku producent nie ponosi odpowiedzialności. Firma Haag-Streit nie udziela żadnej gwarancji, wyraźnej ani dorozumianej, w tym dorozumianej gwarancji przydatności handlowej ani przydatności do określonego celu. Firma Haag-Streit wyraźnie nie ponosi odpowiedzialności za przypadkowe lub wtórne szkody wynikające z użytkowania produktu. Produkt objęty jest ograniczoną gwarancją udzielaną przez sprzedawcę IFU_Contact_Lenses _pol.indd :37:43

6 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 1.8. Opis symboli Uważnie przeczytać instrukcję obsługi Producent Europejska deklaracja zgodności Data produkcji Numer partii LOT Numer referencyjny HS 2. Stosowanie soczewek kontaktowych OSTRZEŻENIE! Przed skorzystaniem z soczewek kontaktowych należy koniecznie zapoznać się z rozdziałem Bezpieczeństwo i stosować się do niego Informacje podstawowe Warunkiem skutecznego zastosowania soczewek kontaktowych jest dobre znieczulenie rogówki oraz spojówki za pomocą środka, który nie prowadzi do uszkodzenia nabłonka rogówki. Przestrzeń pomiędzy okiem a soczewką kontaktową zostanie wypełniona płynem Methocel w stężeniu 2%, tj. bezpieczną dla rogówki i spojówki cieczą izotoniczną. 6 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:44

7 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 2.3. Przegląd produktów Model Kryza Laser Lustro Center Center (Obszar źrenicy) Obszar obserwacji Center (Ciało szkliste) Lustro 73 Lustro 66 Lustro 59 (Fundus) Lustro (Gonio) Tęczówka Powiększenie (*) Powiększenie plamki laserowej (*) Kula promienia [mm] ø kontaktu [mm] ø kontaktu na zewnątrz [mm] Wysokość [mm] Waga [g] Powłoka antyrefleksyjna nm (vis) R<0.5% nm R<1% 1064 nm R<0.3% Stery Cup Strona x / gonio 0.85x L x / gonio 0.85x 1.053x / gonio 1.176x x x S x x / gonio 0.85x L x / gonio 0.85x 1.053x / gonio 1.176x S x / gonio 0.85x x S x x / gonio 0.87x 7 (niemowlę) L x / gonio 0.87x 1x / gonio 1.149x 7 (niemowlę) S x / gonio 0.87x 7 (niemowlę) x / gonio 0.86x 7.3 (dzieci) L x / gonio 0.86x 1.03x / gonio 1.16x 7.3 (dzieci) x CGAL x 0.69x CGIL 2.47x 0.4x CGPL 1.68x 0.6x CGRL 0.71x 1.41x CGVL 1.24x (**) 0.8x (**) RETINA 145 L -0.7x 1.42x (*) = Zastosowany model oka oraz mikroskop określają powiększenie. W przypadku innych modeli oka wartości te mogą być inne. Informacje na temat zastosowanego modelu oka dostępne są na życzenie. (**) = 1 mm za soczewką HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:44

8 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 2.4. Opis produktu Doceniana przez specjalistów soczewka kontaktowa z trójlustrem Goldmanna to soczewka wszechstronna, umożliwiająca badanie całej siatkówki oraz kąta przesączania za pomocą lampy szczelinowej. Oznaczenie Soczewki kontaktowe przeznaczone do lasera oznaczona literą L. Szkła kontaktowe oznaczone literą S mają specjalną kryzę, która służy zapewnieniu lepszego kontaktu między soczewką kontaktową a powieką. L = Laserowe S = Twardówkowe Materiał Soczewki kontaktowe przeznaczone wyłącznie do celów diagnostycznych wykonano ze szkła akrylowego. Soczewki kontaktowe do zabiegów laserowych składają się z soczewki mineralnej lub akrylowej z soczewką mineralną, wyposażoną w powłokę antyrefleksyjną (patrz tabela 2.3). Stery Cup Soczewki kontaktowe oznaczone poniższym symbolem można stosować w połączeniu z osłoną Stery Cup. L = Laserowe S = Twardówkowe 8 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:45

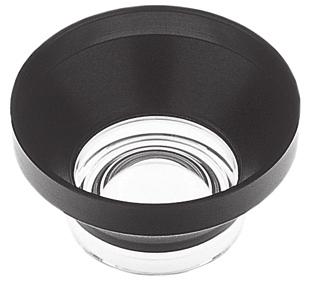

9 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 3. Bezpośrednie soczewki kontaktowe do diagnostyki 3.1. Soczewka kontaktowa 901 Ta lekka soczewka dostarcza bezpośredni obraz środkowej części dna oka (30 ). Soczewka składa się z dwóch części: soczewki aktywnej optycznie z haptyką oraz lejka, do wygodnego chwytania soczewki kontaktowej. Powierzchnia aktywna optycznie ma średnicę równą. Badanie dna oka Przed badaniem za pomocą soczewki kontaktowej do badania dna oka pożądane jest maksymalne rozszerzenie źrenic. Znieczulenie oraz zakładanie soczewki kontaktowej przeprowadzać przy użyciu płynu Methocel w stężeniu 2%, patrz również 'Stosowanie soczewek kontaktowych' (rozdział 2, strona 6). Oko pacjenta prowadzone jest za pomocą lampy fiksacyjnej w odpowiednie położenie, a badane miejsce obserwowane jest w powiększeniu 10 lub 16 przy użyciu wąskiej wiązki szczelinowej. Podczas badania dąży się przede wszystkim do uzyskania dwuocznej, stereoskopowej obserwacji szczelinowej, przy czym korzystny jest jak największy kąt pomiędzy oświetleniem a mikroskopem. Na początku badania jest on mały, ale powiększa się, kiedy obraz szczelinowy widoczny jest obuocznie. Soczewka kontaktowa 901 do dna oka ,8 mm HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:45

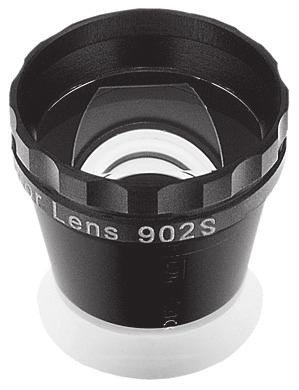

10 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 4. Soczewki kontaktowe z lustrem do diagnostyki 4.1. Soczewka kontaktowa z jednym lustrem 902/902 S Model 902 to soczewka z jednym lustrem (62 ), umożliwiająca badanie przedniej komory. 902 Badanie kąta tęczówkowo-rogówkowego Jako optymalne powiększenie mikroskopowe stosuje się odpowiednio 10x do ustawienia, a w przypadku badania 16x. Oświetlenie kąta tęczówkowo-rogówkowego uzyskuje się za pomocą wąskiej wiązki szczelinowej powyżej lustra soczewki kontaktowej. Pomiędzy kierunkiem oświetlenia a mikroskopem powstanie kąt wynoszący ok. 10 (boczna ustalona pozycja lampy szczelinowej HAAG-STREIT). W przypadku kąta większego niż 15 pomiędzy mikroskopem a kierunkiem oświetlenia, obszar szczelinowy, przy normalnym ustawieniu okularu, nie będzie już wyraźny. Obraz szczelinowy niewyraźny przy kątach poniżej 15 można skorygować poprzez zmianę ustawienia szkła kąta tęczówkowo-rogówkowego. Badanie bocznego odcinka kąta tęczówkowo-rogówkowego można również wykonać przy rozproszonym oświetleniu kąta twardówki. W takim przypadku oświetlenie (po poluzowaniu śruby wyrównującej lampy szczelinowej 900 HAAG-STREIT) należy usunąć z pozycji środkowej. Soczewka kontaktowa 902 z jednym lustrem do gonioskopii S 62 21,7 mm 24 mm Soczewka kontaktowa 902 S z jednym lustrem do gonioskopii 10 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:45

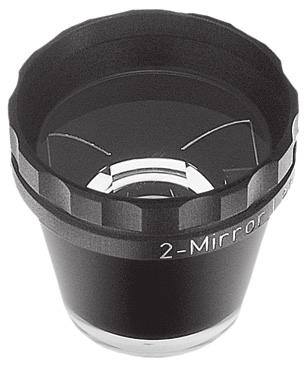

11 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 4.2. Soczewka kontaktowa z dwoma lustrami 905/905 S W stożku szkła akrylowego o długości 17 mm wyszlifowano dwie powierzchnie lustrzane, nachylone pod kątem 62 do przedniej powierzchni. Umożliwia to badanie oraz porównanie obu kątów przesączania bez obracania soczewki kontaktowej. Badanie kąta tęczówkowo-rogówkowego Jako optymalne powiększenie mikroskopowe stosuje się odpowiednio 10x do ustawienia, a w przypadku badania 16x. Oświetlenie kąta tęczówkowo-rogówkowego uzyskuje się za pomocą wąskiej wiązki szczelinowej powyżej lustra soczewki kontaktowej. Pomiędzy kierunkiem oświetlenia a mikroskopem powstanie kąt wynoszący ok. 10 (boczna ustalona pozycja lampy szczelinowej HAAG-STREIT). W przypadku kąta większego niż 15 pomiędzy mikroskopem a kierunkiem oświetlenia, obszar szczelinowy, przy normalnym ustawieniu okularu, nie będzie już wyraźny. Obraz szczelinowy niewyraźny przy kątach poniżej 15 można skorygować poprzez zmianę ustawienia szkła kąta tęczówkowo-rogówkowego. Badanie bocznego odcinka kąta tęczówkowo-rogówkowego można również wykonać przy rozproszonym oświetleniu kąta twardówki. W takim przypadku oświetlenie (po poluzowaniu śruby wyrównującej lampy szczelinowej 900 HAAG-STREIT) należy usunąć z pozycji środkowej. Soczewka kontaktowa 905 z dwoma lustrami do gonioskopii S mm 24 mm Soczewka kontaktowa 905 S z dwoma lustrami do gonioskopii HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:45

12 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 5. Informacje ogólne o soczewkach kontaktowych z trzema lustrami Soczewka kontaktowa z trójlustrem Goldmanna umożliwia badanie całej siatkówki oraz kąta przesączania za pomocą lampy szczelinowej Strefa 1 = Optyka (1) badanie dna oka w strefie 30, przynajmniej przy powiększeniu 10x Strefa 2 = Lustro (2) kąt nachylenia 73, obserwacja strefy pod kątem 30 z drugiej strony Strefa 3 = Lustro (3) kąt nachylenia 66, obserwacja peryferyjnego odcinka dna oka, w sprzyjających przypadkach również rąbka zębatego Strefa 4 = Lustro (4) kąt nachylenia 59, obserwacja odcinka ciała szklistego oraz dna oka w pobliżu rąbka oraz badanie gonioskopowe 3 Przypisanie luster 1 4 oraz stref oka Soczewka kontaktowa z trzema lustrami 903/903 S Klasyczna soczewka kontaktowa profesora Goldmanna z kryzą albo bez kryzy Soczewka kontaktowa z trzema lustrami 630/630 L Ta soczewka kontaktowa nadaje się szczególnie do lamp szczelinowych o niewielkim odstępie pomiędzy okiem a pryzmatem mniejszym od tego, który posiadają lampy szczelinowe HAAG-STREIT. Soczewka kontaktowa 903 z trzema lustrami do badania dna oka i kąta tęczówko-rogówkowego mm ,3 mm 903 S ,5 mm Soczewka kontaktowa 630 z trzema lustrami do badania dna oka i kąta tęczówko-rogówkowego Soczewka kontaktowa 903 S z trzema lustrami do badania dna oka i kąta tęczówko-rogówkowego 12 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:45

13 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 5.3. Soczewki kontaktowe (trójlustro) dla niemowląt i dzieci 906/906 S oraz 907 Niemowlęta: 906/906 S Dzieci do 4. roku życia: 907 Lustra tych specjalnych soczewek z trzema lustrami przeznaczonych dla dzieci są mniejsze niż standardowe soczewki tego typu, ale kąt nachylenia luster jest taki sam. Dostępne są dwa modele jeden o średnicy wewnętrznej części rogówkowej wynoszącej 10 mm dla niemowląt (model 906), i drugi o średnicy 11 mm przeznaczony dla dzieci do 4. roku życia (model 907). Soczewka kontaktowa 906 (dla niemowląt) z trzema lustrami do badania dna oka i kąta tęczówkoworogówkowego mm 28 mm 906 S ,5 mm 10 mm Soczewka kontaktowa 906 S (dla niemowląt) z trzema lustrami do badania dna oka i kąta tęczówkoworogówkowego ,2 mm 11 mm Soczewka kontaktowa 907 (dla dzieci) z trzema lustrami do badania dna oka i kąta tęczówkowo-rogówkowego HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:45

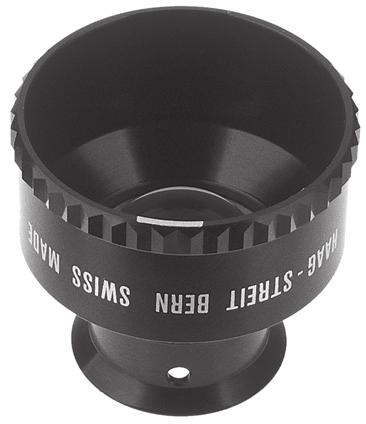

14 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 6. Soczewka kontaktowa 1210 do badania śródbłonka wg Eisnera Do badania śródbłonka oraz nabłonka rogówki, współczynnik powiększenia 1,93x Zakładanie soczewki kontaktowej 1210 Po usunięciu osłony (4), komorę cieczy wypełnić płynem Methocel w stężeniu 2%. Umieścić pomiędzy powiekami z otworem odprowadzającym lub znacznikiem (2) skierowanym ku górze Ustalanie odbić lustrzanych Ustawienie lampy szczelinowej: Powiększenie: Małe: Szerokość szczeliny: Mała: Kąt pomiędzy lampą szczelinową a mikroskopem: Mały: Ustawić ostrość i wyśrodkować srebrny pierścień (3) systemu optycznego. Przesuwać lampę szczelinową do chwili uzyskania ostrości: refleks optyki (5), a następnie poszukiwane obszary nabłonka rogówki (6) i odpowiednio śródbłonka (7). Regulować soczewkę kontaktową aż do momentu pojawienia się odbić lustra. Soczewka kontaktowa do śródbłonka wg Eisnera mm Odbicia lustrzane 6.3. Badanie odbić lustrzanych Ustawienie lampy szczelinowej: Powiększenie: Duże Szerokość szczeliny: Duża Kąt pomiędzy lampą szczelinową a mikroskopem: Duży 6.4. Badanie peryferii rogówki Wzrok pacjenta skierować w żądanym kierunku. Wyregulować soczewkę kontaktową Dezynfekcja soczewki kontaktowej 1210 Nałożyć osłonę (4) na soczewkę kontaktową. Następnie postępować zgodnie z oddzielną instrukcją czyszczenia i dezynfekcji głowic pomiarowych tonometru, soczewek kontaktowych i zestawu do dezynfekcji Desinset. 14 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

15 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 7. Zakładanie okularu z podziałką wg McIntyre'a oraz soczewki kontaktowej Okular 25x do lampy szczelinowej BM 900 HAAG-STREIT Okular umieścić do połowy w tubie mikroskopu i jedną ręką przymocować do głowicy cylindra. Drugą ręką poluzować pierścień rowkowy (2) okularu o ok. 10 w kierunku przeciwnym do ruchu wskazówek zegara. Usunąć wyostrzenie podziałki poprzez obrócenie gładkiej przesłonki oka (1) w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Nie poruszać przy tym pierścieniem rowkowym. Przesłonkę oka powoli obrócić w kierunku zgodnym z ruchem wskazówek zegara, aż podziałka będzie wyraźnie widoczna. Dokręcić pierścień rowkowy. Okular wsunąć do tuby tak by został zablokowany. Środkowe znaczniki ustawić prostopadle. Pierścień rowkowy na mikroskopie ustawić w pozycji na 0 dioptrii BM 900 Okular 25x z podziałką wg McIntyre'a BQ 900 Okular 12,5x z podziałką wg McIntyre'a 7.2. Okular 12,5x do lampy szczelinowej BQ 900 HAAG-STREIT W celu ustawienia okularu na odbicie osoby badającej obserwuje się jasną powierzchnię obiektu oraz ustawienie okularu strony + przez obracanie pierścienia rowkowego ze skalą dioptrii (3), tak, by krzyżyk w okularze został wyostrzony. 40x cells/mm 2 2.2x 25x 7.3. Ocena gęstości komórek śródbłonka bez soczewki kontaktowej Powiększenie mikroskopu 40x. Odczyt w kolumnie 40x z soczewką kontaktową 1210 wg Eisnera Powiększenie mikroskopu 25x (powiększenie całkowite: powiększenie mikroskopu x powiększenie soczewki kontaktowej 48.25x. Odczyt wzoru porównawczego w kolumnie 1,93 x 25x Śródbłonek 8000 Nabłonek HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

16 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 8. Soczewka kontaktowa z lustrem do stosowania z laserem 8.1. Soczewka kontaktowa CGAL do gonioskopii Soczewkę kontaktową CGAL do gonioskopii opracowali Roussel i Frankhauser do celów laserowego badania kąta tęczówkowo-rogówkowego. Składa się ona z odpornej na działanie lasera, pokrytej powłoką antyrefleksyjną soczewki kontaktowej. W porównaniu z soczewkami kontaktowymi Goldmanna za pomocą tej soczewki kontaktowej uzyskuje się redukcję punktu laserowego o współczynnik 1, 44. W ten sposób zmniejsza się zapotrzebowanie na energię do cięcia nici podczas nacinania zaćmy za pomocą lasera YAG. Dzięki efektowi powiększenia soczewka kontaktowa CGAL zwiększa pewność trafienia oraz stopień powodzenia trabekuloplastyki laserowej. Soczewka kontaktowa CGAL Gonio C CGAL mm W ramach badań w praktyce lekarskiej soczewka kontaktowa CGAL, dzięki wysokiej rozdzielczości, umożliwia również rozpoznanie drobniejszych struktur beleczkowatych oraz doskonałe zdjęcia i sekwencje wideo dzięki powłoce o niskim odbiciu w widocznych regionach spektrum. Celem jest środek krzywizny C przy spektralnej powierzchni wejściowej i dlatego obraz jest od sferycznych aberracji oraz komy. Goldmann Aberracja promieni (ø) jest znacznie głębsza w przypadku CGAL niż w przypadku soczewek kontaktowych Goldmanna (φ: kąt nachylenia soczewki kontaktowej). CGAL 16 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

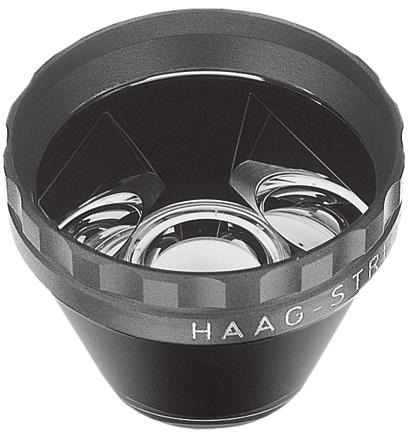

17 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 9. Soczewka kontaktowa z trzema lustrami do stosowania z laserem Opis patrz również 'Informacje ogólne o soczewkach kontaktowych z trzema lustrami' (rozdział 5, strona 13) L i 630 L L i 907 L Powiększenia różnią się w zależności od wielkości oka! 906 L 903 L ,5 mm mm 28,5 mm Dno oka / kąt tęczówkowo-rogówkowy (niemowlę) Soczewka kontaktowa 906 L Dno oka oraz kąt tęczówkowo-rogówkowy Soczewka kontaktowa 903 L 907 L 630 L ,8 mm mm 30,8 mm Dno oka oraz kąt tęczówkowo-rogówkowy Soczewka kontaktowa 630 L Dno oka / kąt tęczówkowo-rogówkowy (dla dzieci) Soczewka kontaktowa 907 L HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

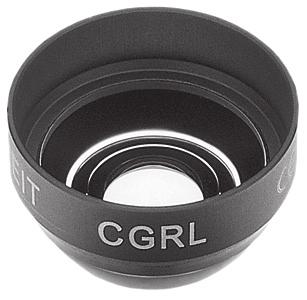

18 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 10. Bezpośrednie soczewki kontaktowe do stosowania z laserem Soczewka kontaktowa CGRL do siatkówki Soczewka kontaktowa CGRL do siatkówki to soczewka kontaktowa o szerokim kącie zaprojektowana do celów fotokoagulacji oraz diagnostyki laserowej. Jest to niewielka, lekka soczewka kontaktowa, która poszerza pole widzenia bez zwiększania odległości roboczej, jednocześnie gwarantując doskonałą jakość obrazu i dobrą rozdzielczość. Jednocześnie można obserwować cały tylny odcinek oka, w tym skroniowe łuki naczyniowe. Stosuje się ją do fotokoagulacji osiowej i przyosiowej. Soczewka kontaktowa CGRL siatkówki CGRL mm Właściwości optyczne Soczewka kontaktowa CGRL do siatkówki wytwarza pionowy, wirtualny obraz dna oka. Kąt stożkowy obu promieni (lasera i obserwacji) zostaje zredukowany z 6 w powietrzu do 3.2 w soczewce kontaktowej. W ten sposób pole widzenia zwiększa się z 46 do 64 i możliwa jest obserwacja całego tylnego bieguna. Moc dioptrii w powietrzu. 50 D Droga promienia laserowego przez soczewkę kontaktową CGRL. 18 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

19 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Soczewka kontaktowa CGIL do irydektomii Soczewkę kontaktową CGIL do irydektomii opracowali Riquin, Frankhauser i inni, w celu umożliwienia badania laserowego pełnej grubości rogówki. CGIL Właściwości optyczne Soczewka kontaktowa CGIL zwiększa kąt stożkowy promienia lasera i tym samym średnicę pola padania promieni na niezogniskowane struktury, redukując przy tym średnicę punktu ogniskowego. Skuteczną redukcję punktu ogniskowego ułatwia minimalizacja aberracji sferycznej i komy przez zastosowanie twierdzenia Young-Weierstrassa: soczewka kontaktowa została zaprojektowana w taki sposób, że punkt aplanacyjny znajduje się na powierzchni wejściowej tęczówki i dwa milimetry za rogówką. Soczewka kontaktowa CGIL do tęczówki 24 mm Moc dioptrii w powietrzu. +5 D Optyczna konfiguracja soczewki kontaktowej CGIL do irydektomii. HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

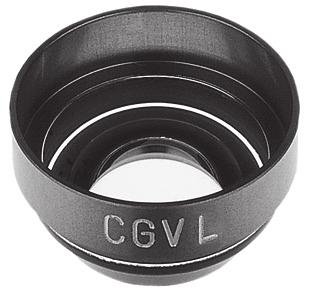

20 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Soczewka kontaktowa CGVL do witrektomii Soczewkę kontaktową CGVL do witrektomii opracowali Rol, Frankhauser i inni do celów wykonywania fotodysrupcyjnych zabiegów z użyciem lasera YAG w tylnej części ciała szklistego. Właściwości optyczne Soczewka kontaktowa CGVL do witrektomii zwiększa kąt stożkowy promienia lasera i tym samym również średnicę pola padania promieni na niezogniskowane struktury, redukując przy tym średnicę punktu ogniskowego. Skuteczną redukcję punktu ogniskowego ułatwia minimalizacja aberracji sferycznych i komy. Środek krzywizny powierzchni wejściowej punkt bez sferycznych aberracji oraz komy pokrywa się ze środkiem krzywizny siatkówki, podczas gdy drugi punkt aplanacyjny powierzchni wejściowej znajduje się na siatkówce. Soczewka kontaktowa CGVL do ciała szklistego CGVL 13 mm Moc dioptrii w powietrzu. 33 D Konfiguracja optyczna soczewki kontaktowej CGVL do witrektomii 20 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:46

21 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Soczewka kontaktowa CGPL do kapsulotomii Soczewkę kontaktową CGPL do kapsulotomii stworzyli Riquin, Frankhauser oraz inni w celach rozcinania zmętnionych tylnych torebek soczewki oraz membran soczewki w obszarze źrenicznym oraz retroźrenicznym za pomocą lasera YAG. CGPL Właściwości optyczne Soczewka kontaktowa CGPL zwiększa kąt stożkowy promienia lasera i tym samym również średnicę pola padania promieni na niezogniskowane struktury, redukując przy tym średnicę punktu ogniskowego. Skuteczną redukcję punktu ogniskowego ułatwia minimalizacja aberracji sferycznej i komy przez zastosowanie twierdzenia Young-Weierstrassa: soczewkę kontaktową opracowano w taki sposób, że punkt aplanacyjny znajduje się na powierzchni wejściowej obszaru retroźrenicowego i osiem milimetrów za rogówką. Soczewka kontaktowa CGPL obszary źrenicznego 13 mm Moc dioptrii w powietrzu. +9 D Optyczna konfiguracja szkła kontaktowego CGPL do kapsulotomii z okiem pseudofakijnym HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:47

22 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Soczewka kontaktowa RETINA 145 L Soczewka kontaktowa RETINA 145 L to szerokokątna soczewka kontaktowa typu panfundus, ułatwiająca rozpoznanie oraz leczenie siatkówki aż do równika. Powiększenie obrazu wynoszące 0,7x umożliwia, przy użyciu soczewki kontaktowej, dokładną ocenę również niewielkich zmian dna oka. Właściwości optyczne Obraz ognisk promieniowania laserowego w obszarze peryferyjnym ma taką samą wysoką jakość co w centrum. Nie występują znaczące zniekształcenia obrazu. Jednoczesna wizualizacja tylnego bieguna oraz środkowej peryferii umożliwia za każdym razem optymalną orientację na dnie oka. Soczewka kontaktowa RETINA 145 L Panfundus RETINA 145 L ,5 mm Moc dioptrii w powietrzu. 86,5 D Optyczna konfiguracja soczewki kontaktowej RETINA 145 L 22 HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:47

23 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 11. Dane techniczne Patrz przegląd produktów (Rozdział 7) i odpowiednie opisy produktów. WSKAZÓWKA! Zastrzegamy sobie prawo do zmian technicznych A. Przepisy prawa Soczewki kontaktowe należą, do wyrobów klasy I określonej dyrektywą 93/42/WE w sprawie wyrobów medycznych, do klasy I. Kopię deklaracji zgodności dla odpowiedniej soczewki kontaktowej można w każdej chwili otrzymać od firmy HAAG-STREIT. Należy przestrzegać ustawowych przepisów bezpieczeństwa pracy. B. Klasyfikacja Dyrektywa CE 93/42/WE Klasa I FDA Klasa II C. Uwzględnione normy EN ISO EN ISO HAAG-STREIT AG, 3098 Koeniz, Switzerland - HS-Doc. No Edition / IFU_Contact_Lenses _pol.indd :37:47
