AUDYT ENERGETYCZNY BUDYNKU NR 16

Transkrypt

1 AUDYT ENERGETYCZNY BUDYNKU NR 16 BCO Białystok dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku ulica: Warszawska 15 kod: miejscowość Białystok powiat: Białystok województwo: podlaskie Wykonawca audytu imię i nazwisko : Jan RÓŻAŃSKI tytuł zawodowy: inżynier nr opracowania 01/2016

2 TABELA 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE INDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Budynek szpitalny nr Rok budowy Inwestor Białostockie Centrum Onkologii 1.4. Adres budynku (nazwa, nazwisko i imię, adres ul. Ogrodowa 12 ul. Warszawska 15 do korespondencji, PESEL) kod Białystok kod Białystok tel fax powiat Białystok woj. podlaskie 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt PRO-KARD Andrzej Bialuk, ul. Mieszka I 4/ Białystok 3. Imię i nazwisko, nr. PESEL oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis inż Jan Bogusław Różański, Białystok, ul. Palmowa 4/26. upr. budowlane nr Bł.145/83. ZAE nr 258, CEM 363. podpis 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje; podpis Lp Imię i nazwisko Andrzej W. Bialuk Zakres udziału w opracowaniu audytu inwentaryzacja budowlana projektant w zak. konst-bud i archit, członek ZAE Nr Miejscowość Białystok Data wykonania opracowania r 6. Spis treści 1. Strona tytulowa str Karta audytu energetycznego Dokumenty i dane źródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku Inwentaryzacja techniczno-budowlana budynku Ocena stanu technicznego budynku Wykaz usprawnień i przedsięwzięć termomodernizacyjnych Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis wariantu optymalnego

3 TABELA 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1) 1.Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja/technologia budynku tradycyjna, murowana bez zmian 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia budynku netto [m 2 ] Powierzchnia ogrzewana części mieszkalnej [m 2 ] Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej węzeł ciepłowniczy węzeł ciepłowniczy 10. Rodzaj systemu grzewczego budynku węzeł ciepłowniczy węzeł ciepłowniczy 11. Współczynnik kształtu A/V [1/m] 0,37 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] 1. Ściany zewnętrzne 0,779/1,071/1,428 0, Dach 0,735 0, Strop nad piwnicą 0,000 0, Podłoga na gruncie w pomieszczeniach ogrzewanych 0,000 0, Okna, 1,7/3,2 0,9 6. Drzwi zewnętrzne 2,6 1,3 7. Inne 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania [-] 0,99 0,99 2. Sprawność przesyłu [-] 0,90 0,96 3. Sprawność regulacji i wykorzystania [-] 0,77 0,89 4. Sprawność akumulacji [-] 1,00 1,00 5. Uwzględnienie przerw na ogrzewania w okresie tygodnia [-] 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby [-] 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania [-] 0,98 0,98 2. Sprawność przesyłu [-] 0,50 0,70 3. Sprawność regulacji i wykorzystania [-] 1,00 1,00 4. Sprawność akumulacji [-] 1,00 1,00 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały okna/kanały 3. Strumień powietrza zewnętrznego [m 3 /h] Krotność wymian powietrza [1/h] 0,25 0,25 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 86,0 31,3 2. Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej wody użytkowej [kw] 12,8 12, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok]

4 5. 6. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 142,00 34, ) Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] Udział odnawialnych źródeł energii [%] 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 232,70 0,00% 41,04 0,00% 1. Koszt za 1 GJ ciepła do ogrzewania budynku 3) [zł/gj] 55,9 55,9 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/(mw m-c)] Koszt przygotowania 1 m 3 ciepłej wody użytkowej 3) [zł/m 3 ] 22,52 16,39 4. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc [zł/(mwm-c)] Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 4,70 0,98 6. Miesięczna oplata abonamentowa [zł/m-c] 0,00 0,00 7 Inne [z Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu Planowane koszty całkowite [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 61,6% Premia termomodernizacyjna Roczna oszczędność kosztów energii [zł/rok] ) 2) 3) 4) dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku U oze [%] obliczamy zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody Opłata zmienna związana jest z dystrybucją i przesyłem jednostki energii Stała opłata miesięczna związana z dystrybucją i przesyłem energii

5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: Projekty: ZUT Białystok - Projekt architektoniczno-budowlany - Projekt instalacji co i cwu 3.2. Inne dokumenty Umowa z dostawcą - MPEC Białystok Faktury za dostawę ciepła w roku 2016 Normy i rozporządzenia: * Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów Dz.U.Nr.223,poz,1459, dalej zwana Ustawą termomodernizacyjną. * Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. * Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz sposobu sporządzania świadectw charakterystyki energetycznej. * Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej Infrastruktury z dnia 5 lipca 2013 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 926), dalej zwane Warunkami Technicznymi. * Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. * Polska Norma PN-EN ISO Właściwości cieplne budynków Wymiana ciepła przez grunt Metody obliczania * Polska Norma PN-EN ISO Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne. * Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. * Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego" Polska Norma PN EN ISO 13790:2009 " Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia Osoby udzielające informacji - Walerian Buczyński - pracownik techniczny BCO 3.4. Data wizji lokalnej r 3.5. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) Obniżenie kosztów ogrzewania budynku. - Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie termomodernizacyjnej. - W ramach audytu dokonanie oceny efektywności następujących usprawnień: ocieplenie ścian zewnętrznych ocieplenie dachu, wymiana okien i drzwi modernizacja systemu grzewczego, modernizacja systemu przygotowania ciepłej wody. Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego Kwota kredytu możliwego do zaciągnięcia przez inwestora 0,0 zł zł

6 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Własność Przeznaczenie budynku Adres Budynek samorządowa obiekt szpitalny budynek nr 16, ul. Warszawska 15, Białystok wolnostojący Rok budowy Technologia budynku 1957 tradycyjna Rok zasiedlenia 1 Powierzchnia zabudowana [m 2 ] Budynek podpiwniczony tak 2 Kubatura budynku [m3] Liczba klatek schodowych 2 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych 3 pomieszczeń na poddaszu użytkowym lub w piwnicy i pomniejszona o kubaturę [m 3 ] Liczba kondygnacji 4 wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, loggii i galerii 4 Powierzchnia użytkowa [m 2 ] Wysokość kondygnacji w świetle [m] 3,3 5 Powierzchnia korytarzy +klatek [m 2 ] - Powierzchnia pomieszczeń ogrzewanych 6 [m 2 ] - na poddaszu użytkowym Powierzchnia pomieszczeń ogrzewanych 7 w piwnicy [m 2 ] - 15 Liczba mieszkań - podać przeznaczenie pomieszczeń Powierzchnia usługowa pomieszczeń 8 [m 2 ] - 16 Liczba mieszkań z WC w łazience - ogrzewanych (usługi, sklepy, itp.) Powierzchnia ogrzewana budynku 9 [m 2 ] Liczba mieszkań z WC osobno - [ ] 14 Liczba pracowników 44 1) wg PN-70/B Powierzchnia budynków.podział, określenia i zasady obmiaru 2) wg PN-69/B Kubatura budynków. Zasady obliczania.

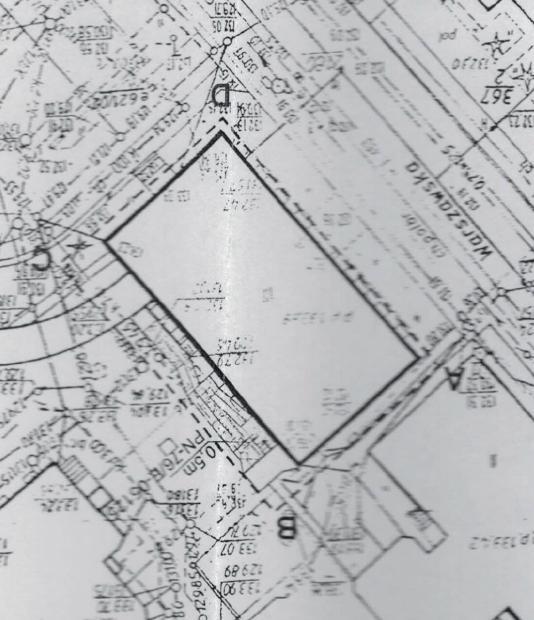

7 4.b. Szkic budynku

8 4.c. Opis techniczny podstawowych elementów budynku Budynek o 3 kondygnacjach nadziemnych z pełnym podpiwniczeniem, zbudowany w technologii tradycyjnej, ze ścianami murowanymi z cegły pełnej o grubości 55,48 i 42 cm, obustronnie tynkowanej i ze stropami typu DMS.. Konstrukcja dachu pełnego stanowi układ stropu typu DMS wraz z ociepleniem żużlem, przykrytym gładzią cementową i papą na lepiku. Strop na piwnicą ogrzewaną typr DMS. Okna w budynku są drewniane -wartość współczynnika przenikania ocenia się na U=3,2 W/(m2*K)., orazokna PCV o współczynniku przenikania U=1,7 W/(m 2 *K). Drzwi wejściowe drewniane - współczynnik przenikania ocenia się na U=2,6 W/(m 2 *K) Zestawienie danych dotyczących przegród budowlanych L.p. Opis Położenie Pow. netto m 2 U K W/(m 2 *K) Pow. okien i drzwi balk. m 2 U okna W/(m 2 *K) Pow. drzwi m 2 U drzwi W/(m 2 *K) 1 Ściany zew.sz1 207,5 1,071 2 Ściany zew.sz2 205,3 1,244 3 Ściany zew.sz3 329,3 1,428 4 Dach 372,5 0,735 5 Ściany zew.piwnicy n/gruntem 70,2 0,779 6 Okna PCV 94,8 1,7 7 Okna drewniane 67,5 3,2 8 Drzwi drewniane 15,7 2,6

9 4.d. Charakterystyka energetyczna budynku Lp. Rodzaj danych 1. Zamówiona moc cieplna na co [kw] 2. Zamówiona moc cieplna na cwu (q śr ) [kw] 3. Zapotrzebowanie na moc cieplną na co [kw] 4. Zapotrzebowanie na moc cieplną na cwu [kw] 5. Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania [GJ] 6 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania [GJ] Taryfa opłat (z VAT) 7 opłata stała (za moc zamówioną + przesył) miesięcznie zł/mw opłata zmienna (za ciepło + przesył) wg licznika zł/gj opłata abonamentowa miesięcznie zł Dane w stanie istniejącym , ,7 55,9 0,0 4e. Charakterystyka systemu ogrzewania Lp. Rodzaj danych Typ instalacji Parametry pracy instalacji Dane w stanie istniejącym Ciepło dostarczane z sieci miejskiej do węzła cieplnego w budynku. Instalacja dwururowa z rozdziałem dolnym. 70/50 0 C Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Zabezpieczenie Odpowietrzenie Liczba dni ogrzewania w tygodniu /liczba godzin na dobę Modernizacja instalacji po roku 1984 Stalowe, czarne, spawane, prowadzone po wierzchu, bez zaworów podpionowych. Przewody poziome izolowane (zły stan izolacji), pionowe nieizolowane. Ogólnie zły stan techniczny. Żeliwne, panelowe Brak Brak W węźle cieplnym, który znajduje się w innym budynku kompleksu Sieć odpowietrzająca 7 / 24 Nie wykonywano Wartości współczynników systemu ogrzewania dla stanu sprzed termomodernizacji Lp Opis Wartość współczynnika 1 Wytwarzanie ciepła η g 0,99 2 Przesyłanie ciepła η d 0,90 3 Regulacja i wykorzystanie η e 0,77 4 Akumulacja ciepła η s 1,00 5 Sprawność całkowita systemu η g *η d *η c *η s = η tot 0,69 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 1,00

10 4.f. Charakterystyka instalacji cieplnej wody użytkowej Lp Rodzaj danych Rodzaj instalacji Piony i ich izolacja Opomiarowanie (wodomierze indywidualne) Zbiornik akumulacyjny Brak Brak Dane w stanie istniejącym Ciepła woda przygotowywana centralnie w węźle ciepłowniczym w innym budynku. Instalacja centralna z cyrkulacją. Stalowe, prowadzone w szachtach instalacyjnych wraz z kanalizacją. Przewody poziome izolacja w złym stanie, pionowe nieizolowane. Stan techniczny - zły 4.g. Charakterystyka węzła cieplnego w budynku Węzeł ciepłowniczy wymiennikowy, dwufunkcyjny, z ciepłomierzem, z automatyką pogodową - znajduje się w innym budynku. 4.h. Charakterystyka systemu wentylacji Lp Rodzaj wentylacji Rodzaj danych Strumień powietrza wentylacyjnego m 3 /h Dane w stanie istniejącym grawitacyjna 937

11 5. Ocena aktualnego stanu technicznego budynku 5.1 Przegrody zewnętrzne U [W/m 2 *K] przegroda istniejące U 1) [W/m 2 *K] wymagane ściany zewnętrzne 1,151 0,20 stropodach 1,179 0,15 strop na piwnicą 1,163 0,25 1) Wymagania wg Warunków technicznych jakim powinny odpowiawadć budynki ich usytuowanie 5.2. Okna i drzwi przegroda drzwi zewnętrzne okno PCV okno drewniane 5.3 System grzewczy U [W/m 2 *K] istniejące wymagane 2,6 1,3 1,7 0,9 3,2 0,9 Instalacja wewnętrzna posiada szereg wad wynikających z przestarzałych rozwiązań technicznych oraz z długoletniego użytkowania. W szczególności: - centralna sieć odpowietrzająca stwarza możliwości krążenia wody pomiędzy pionami oraz rozregulowuje hydraulicznie instalację; - istniejące zawory przygrzejnikowe nie dają możliwości regulacji temperatury w pomieszczeniach; - grzejniki są zanieczyszczone, co powoduje spadek ich zdolności emisyjnej, śladowo występują ogniska korozji; - przewody są zarośnięte kamieniem kotłowym, śladowo występują ogniska korozji; izolacja termiczna w piwnicy jest w złym stanie technicznym, miejscowo występują ubytki izolacji termicznej. Węzeł ciepłowniczy, zlokalizowany w innym budynku kompleksu szpitala, jest zmodernizowany, wyposażony w licznik ciepła i automatykę pogodową, jest w dobrym stanie technicznym. 5.4 System zaopatrzenia w ciepła wodę Instalacja ciepłej wody użytkowej jest w złym stanie technicznym. Instalacja została wykonana około 1957 r. Stwierdzono korozję przewodów, izolacja termiczna przewodów poziomych jest w złym stanie. 5.5 Wentylacja Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. Stan techniczny przewodów kominowych wg ostatniej ekspertyzy kominiarskiej jest zgodny z obowiązującymi wymaganiami technicznymi. Z uwagi na nieszczelną stolarkę okienną - drewnianą, zaobserwowano nadmierne wychładzanie pomieszczeń.

12 Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela Lp. 1 1 Charakterystyka stanu istniejącego 2 Przegrody zewnętrzne Przegrody zewnętrzne mają niezadowalające wartości współczynnika przenikania ciepła Możliwości i sposób poprawy 3 Należy docieplić przegrody zewnętrzne i zapewnić obecnie wymaganą wielkość współczynnika przenikania ciepła U 2 Okna drewniane i PCV są o wysokim współczynniku przenikania ciepła U [W/m 2 K] Pożądana wymiana okien na bardziej szczelne o współczynniku U nie większym niż 0,9 W/m 2 K 3 4 Wentylacja grawitacyjna. Nie stwierdza się zbyt małego przewietrzania. W okresie zimowym występuje nadmierny napływ zimnego powietrza, co zwiększa zużycie na ogrzewanie. Instalacja ciepłej wody użytkowej c.w.u. przygotowywane centralnie w węźle, instalacja w złym stanie, Możliwe obniżenie zużycia ciepła przez wprowadzenie wentylacji kontrolowanej z zastosowaniem nawiewników. Konieczna kompleksowa wymiana instalacji na nową, odpowiadającą obecnym przepisom. 5 System grzewczy Węzeł cieplny - stan dobry.. Ogólnie zły stan techniczny instalacji wewnętrznej centralnego ogrzewania. Konieczna kompleksowa wymiana instalacji na nową, odpowiadającą obecnym przepisom.

13 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p. 1 Rodzaj usprawnień lub przedsięwzięć 2 Sposób realizacji 3 1 Zmniejszenie strat przez przenikanie przez ściany Ocieplenie ścian - metoda bezspoinowa (styropian) zewnętrzne Zmniejszenie strat przez przenikanie przez dach jzmniejszenie strat przez przenikanie przez strop nad piwnicą Zmniejszenie strat przez przenikanie przez okna drewniane i PCV Ocieplenie dachu - położenie na istniejącej konstrukcji izolacji termicznej (wełny) i wykonanie nowego pokrycia dachowego. Ocieplenie stropu izolacją termiczną (styropianem) Wymiana okien Zmniejszenie strat przez przenikanie przez drzwi Zmniejszenie strat na podgrzanie ciepłej wody użytkowej Podwyższenie sprawności instalacji c.o. Wymiana drzwi Wymiana instalacji cwu Kompleksowa wymiana instalacji c.o. wraz z regulacją podpionową i zaworami termostatycznymi przy grzejnikach

14 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. 1 I Rodzaj usprawnień lub przedsięwzięć Usprawnienie dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane oraz na ogrzewanie powietrza wentylacyjnego 2 Sposób realizacji 3 Ocieplenie ścian zewnętrznych Ocieplenie dachu Ocieplenie stropu nad piwnicą Wymiana okien z montażem na ciepłych parapetach II Usprawnienie dotyczące zmniejszenia zapotrzebowania ciepła na przygotowanie c.w.u. Montaż - wymiana instalacji na nową

15 7.2. Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego c) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia dotyczącego zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej d) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: Wyszczególnienie t wo, t wo, t zo t piw Sd dla przegród zewnętrznych, t wo = 20 o C Sd dla przegród zewnętrznych, t wo = 8 o C Sd dla stropu nad nieogrzewaną piwnicą W stanie Po termoobecnym modernizacji 20,0 20,0 8,0 8,0-22,0-22,0 8,9 4, jedn. 0 C 0 C 0 C 0 C dzień. K. a O 0m, O lm, zł/(mw. mc) O 0z, O lz, zł/gj A b0, A b1, 0 0 zł/m-c Ceny wg. MPEC Sp. z o.o. Białystok z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat w załączniku 1.

16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne SZ1 Dane: powierzchnia przegrody do obliczania strat A = 207,5 m 2 powierzchnia przegrody do obliczania kosztu uspra A kosz = 217,9 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o minimalnej grubości warstwy izolacji, spełniającej wymaganie max wartości współczynn U 0,20 W/m2K Lp. Omówienie Jedn. Stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej; g= m 0,17 0,19 0,21 3 Wspólczynnik U c przed i po przeprowadzeniu modernizacji W/m 2. K 1,071 0,193 0,176 0,162 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 78,6 14,2 12,9 11,9 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0093 0,0017 0,0015 0,0014 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 141,17 144,01 149,04 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 6,7 6,7 6,8 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant : 1 Koszt : zł SPBT= 6,7 lat

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne SZ2 Dane: powierzchnia przegrody do obliczania strat A = 205,3 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 215,5 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,20 W/m2K Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,17 0,19 0,21 3 Wspólczynnik U c przed i po przeprowadzeniu modernizacji W/m2K 1,244 0,198 0,180 0,165 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 90,3 14,4 13,1 12,0 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0107 0,0017 0,0016 0,0014 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 140,99 143,82 146,66 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 5,6 5,6 5,6 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant : 1 Koszt : zł SPBT= 5,6 lat

18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne SZ3 Dane: powierzchnia przegrody do obliczania strat A = 329,3 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 345,8 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,20 W/m2K Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,18 0,2 0,22 3 Wspólczynnik U c przed i po przeprowadzeniu modernizacji W/m2K 1,428 0,192 0,175 0,161 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 166,4 22,4 20,4 18,8 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0198 0,0027 0,0024 0,0022 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 137,33 140, Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 4,6 4,6 4,7 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant : 1 Koszt : zł SPBT= 4,6 lat

19 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zew.piwnicy n/gruntem Dane: powierzchnia przegrody do obliczania strat A = 70,2 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 73,7 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,20 W/m2K Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,15 0,17 0,19 3 Wspólczynnik U c przed i po przeprowadzeniu modernizacji W/m2K 0,779 0,199 0,181 0,166 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 19,3 4,9 4,5 4,1 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0023 0,0006 0,0005 0,0005 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 128,95 133,79 136,62 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 9,2 9,3 9,3 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant : 1 Koszt : zł SPBT= 9,2 lat

20 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Dach Dane: powierzchnia przegrody do obliczania strat A = 372,5 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 302,0 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie dachu od zewnątrz z użyciem wełny mineralnej o współczynniku przewodności λ= 0,042 W/m*K. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,15 W/m2K Lp. Omówienie Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,23 0,25 0,27 2 Wspólczynnik U c przed i po przeprowadzeniu modernizacji W/m2K 0,735 0,146 0,137 0,128 3 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 96,8 19,3 18,0 16,9 4 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0115 0,0023 0,0021 0,0020 Roczna oszczędność kosztów 5 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 6 Cena jednostkowa usprawnienia zł/m 2 180,19 187,77 201,04 Jedn. Stan istniejący 7 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 9,8 10,0 10,6 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni dachu (A koszt ) Wybrany wariant : 1 Koszt : zł SPBT= 9,8 lat

21 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Drzwi drewniane Dane: powierzchnia przegrody do obliczania strat A = 15,7 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 16,5 m 2 Opis wariantów usprawnienia Przewiduje się wymianę drzwi zewnętrznych na nowe o wspłóczynniku U= 0,9 W/m2K Lp. Omówienie Jedn. 1 Stan istniejący Warianty Wspólczynnik U c przed i po przeprowadzeniu modernizacji W/m 2. K 2,600 0,900 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 14,5 5,0 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0005 0, Roczna oszczędność kosztów ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 27,73 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni drzwi (A koszt ). Wybran 1 Koszt : zł SPBT= 27,7 lat

22 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien oraz poprawie systemu wentylacji Przedsięwzięcie Okna PCV Dane: powierzchnia okien A ok = 94,78 m 2 C w = 1 V nom = Ψ = 355 m 3 /h Opis wariantów usprawnienia V obl = 0,5*V went * C m V went = m 3 Usprawnienie obejmuje wymianę okien istniejących na okna szczelne, o lepszych współczynnikach U, z wbudowanymi nawiewnikami higrosterowalnymi: wariant 1 : okna o współczynniku U= 1,1 W/m2*K wariant 2: okna o współczynniku U= 0,9 W/m2*K Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania okien U W/m 2. K 1,7 1,1 0,9 2 Współczynniki korekcyjne dla wentylacji Cr - 1,1 0,70 0,70 C m - 1,2 1,00 1,00 3 8,64*10-5 *Sd*A ok *U GJ/a ,94*10-5* C r *C w *V nom *Sd GJ/a Q 0, Q 1 = (3) + (4) GJ/a *A ok *(t w0 -t z0 )*U MW 0,0068 0,0044 0, ,4*10-7 *V obl *(t w0 -t z0 ) MW 0,0152 0,0127 0, q 0, q 1 = (6) + (7) MW 0,0220 0,0171 0, Roczna oszczędność kosztów ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/rok Koszt jednostkowy okien N OK zł Koszt wymiany okien N OK zł Koszt modernizacji wentylacji N w zł Koszt N w +N OK zł SPBT = (N ok +N w )/ΔO ru lata 30,9 27,4 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe dla 1m 2 wg katalogu SEKOCENBUDu. Koszt nawiewników N w koszt jednostkowy 150 zł/szt ilość 36 szt koszt całkowity 5400 zł/szt Wybrany wariant : 2 Koszt : zł SPBT= 27,4 lat

23 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien oraz poprawie systemu wentylacji Przedsięwzięcie Okna drewniane Dane: powierzchnia okien A ok = 67,45 m 2 C w = 1 V nom = Ψ = 582 m 3 /h Opis wariantów usprawnienia V obl = 0,5*V went * C m V went = m 3??? Usprawnienie obejmuje wymianę okien istniejących na okna szczelne, o lepszych współczynnikach U, z wbudowanymi nawiewnikami higrosterowalnymi: wariant 1 : okna o współczynniku U= 1,1 W/m2*K wariant 2: okna o współczynniku U= 0,9 W/m2*K Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania okien U W/m 2. K 3,2 1,1 0,9 2 Współczynniki korekcyjne dla wentylacji Cr - 1,1 0,70 0,70 C m - 1,2 1,00 1,00 3 8,64*10-5 *Sd*A ok *U GJ/a ,94*10-5* C r *C w *V nom *Sd GJ/a Q 0, Q 1 = (3) + (4) GJ/a *A ok *(t w0 -t z0 )*U MW 0,0091 0,0031 0, ,4*10-7 *V obl *(t w0 -t z0 ) MW 0,0166 0,0139 0, q 0, q 1 = (6) + (7) MW 0,0257 0,0170 0, Roczna oszczędność kosztów ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/rok Koszt jednostkowy okien N OK zł Koszt wymiany okien N OK zł Koszt modernizacji wentylacji N w zł Koszt N w +N OK zł SPBT = (N ok +N w )/ΔO ru lata 11,1 10,9 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe dla 1m 2 wg katalogu SEKOCENBUDu. Koszt nawiewników N w koszt jednostkowy 150 zł/szt ilość 35 szt koszt całkowity 5250 zł/szt Wybrany wariant : 2 Koszt : zł SPBT= 10,9 lat

24 Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Dane: Q ocw = 627 GJ q ocw = 0,0128 MW Opis: Usprawnienie systemu zaopatrzenia w cwu - proponuje się na nową z zastosowaniem regulacji podpionowej cyrkulacji. Cała instalacja - w izolacji termicznej. Lp. Jedn. Stan istniejący Stan po modernizacji 1 Średnia moc cwu q cwśr MW 0,0128 0,01 2 Roczne zapotrzebowanie ciepła końcowego Q 0,1 cw GJ/rok ,00 3 Roczne opłata zmienna O 0,1m zł/a ,75 4 Roczna opłata stała O 0,1z zł/a ,46 5 Roczny abonament A b0,1 zł/a 0 0,00 6 Roczny koszt przygotowania ciepłej wody O 0,1 zł/a 7 Różnica zł/a 8 Koszt zł 9 SPBT lat 36727, , , ,00 3,75 Podstawa przyjętych wartości N cu Koszt wymiany instalacji na nową wg kalkulacji kosztorysowej (ceny Sekocenbud) Liczba punktów czerpalnych w budynku: punkty na kondygnacjach 25 punktów poboru Koszt wym. instalacji 25 sztuk * 1500 zł/sztukę = zł KOSZT zł SPBT 3,7 lat

25 Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT Rodzaj i zakres usprawnienia Planowane koszty robót, Lp. SPBT lata termomodernizacyjnego zł Modernizacja instalacji cwu ,7 Ocieplenie ścian zewnętrznych ,5 Ocieplenie dachu ,8 Wymiana okien ,4 Wymiana drzwi ,7

26 7.3. Ocena i wybór wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego. Dane: Q 0co = 609 GJ/a Założenia dla stanu istniejącego 1 Instalacja co w złym stanie technicznym 2 Zainstalowane są grzejniki żeliwne 3 Brak zaworów termostatycznych 4 Węzeł ciepłowniczy jest w dobrym stanie technicznym 5 W węźle istnieje automatyka z regulacją pogodową Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalację do wymagań technicznych: lp. opis ilość cena jedn. koszt 1 wymiana grzejników wymiana przewodów wraz z izolacją montaż zaworów termostatycznych i na powrocie montaż zaworów regulacji podpionowej montaż automatycznych odpowietrzników wymiana rozdzielaczy wraz z armaturą koszt zł W tabeli poniżej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. Lp. Rodzaj usprawnienia Współczynniki sprawności przed po Rodzaj systemu zasilania MSC MSC 1 sprawność wytwarzania η g = 0,99 η g = 0,99 2 sprawność przesyłu η d = 0,80 η d = 0,96 3 sprawność regulacji i wykorzystania η e = 0,77 η e = 0,89 4 sprawność akumulacji η s = 1,00 η s = 1,00 5 sprawność całkowita systemu η = 0,61 η = 0,85 6 uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 1,00 w t = 1,00 7 uwzględnienie przerw na ogrzewanie w ciągu doby - wprowadzenie podzielników kosztów w d = 1,00 w d = 1,00 Uzasadnienie przyjętych sprawności Opis sprawność wytwarzania ciepła η g sprawność przesyłu η d sprawność regulacji i wykorzystania η e Wartości dla budynku - stan istniejący węzeł kompaktowy z obudową, moc powyżej 100 kw przewody poziome izolowane (zły stan izolacji), pionowe nieizolowane regulacja centralna, bez regulacji miejscowej Wartości dla budynku - stan po modernizacji bez zmian przewody poziome izolowane, pionowe izolowane regulacja centralna i miejscowa, zakres P - 2 K sprawność akumulacji η s uwzględnienie przerw na ogrzewanie w ciągu doby w d brak zbiornika buforowego praca ciągła bez zmian bez zmian

27 7.3.1 Ocena proponowanego przedsięwzięcia l.p. Omówienie jedn. Stan istn. Stan po modern. 1 Obliczeniowa moc cieplna CO MW 0,086 0,086 2 Roczne zapotrzebowanie na ciepło na potrzeby CO w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu GJ/rok Ogólna sprawność systemu ogrzewania η - 0,61 0,85 4 Obniżenie nocne - 1,00 1,00 5 Obniżenie tygodniowe - 1,00 1,00 6 Sezonowe zapotrzebowanie na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczny abonament zł/rok Roczny koszt ogrzewania w sezonie standardowym zł/rok Różnica zł/rok Koszt zł SPBT lat 7,7

28 7.4. Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: a. określenie wariantów przedsięwzięć termomodernizacyjnych b. ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c. wskazanie optymalnego wariantu przedsięwz war.opt Określenie wariantów przedsięwzięć termomodernizacyjnych Do analizy przyjęto następujące warianty przedsięwzięć termomodernizacyjnych: Lp Ulepszenie termomodernizacyjne Nr wariantu Wymiana instalacji co X X X X X X 2 Modernizacja instalacji cwu X X X X X 3 Ocieplenie ścian zewnętrznych X X X X 4 Ocieplenie dachu X X X 5 Wymiana okien X X 6 Wymiana drzwi X Zestawienie kosztu poszczególnych wariantów termomodernizacyjnych z uwzględnieniem kosztu wykonania audytu termomodernizacyjnego Lp Zakres ulepszeń wchodzących w skład wariantu termomodernizacyjnego Koszt wariantu [zł] Koszt audytu [zł] Koszt całkowity [zł]

29 Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego warianty q co 1) Q co wg obl. 1) Q co* w d / h Opłata c.o. q cw 2) Q cw 2) Opłata c.w.u. q co + q cw Q co + Q cw Opłata c.o.+c.w.u. DQ co+cw Oszczędn. MW GJ/rok GJ/rok zł/rok MW GJ/rok zł/rok MW GJ/rok zł/rok GJ/rok zł/rok 1 0, ,850 1, , , , ,850 1, , , , ,850 1, , , , ,850 1, , , , ,850 1, , , , ,850 1, , , stan istniejący h c.o. c.w.u. c.o. + c.w.u. w d 0, ,610 1, , , Zmiana wariant wybrany do realizacji 1) - wyniki z programu Audytor OZC 6.7Pro - obliczenie mocy 2) - wyniki z programu Audytor OZC 6.7Pro - obliczenie zużycia ciepła wg tabeli "obl.cwu"

30 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na zł zł % Wymiana instalacji co Modernizacja instalacji cwu Ocieplenie ścian zewnętrznych ,6% Ocieplenie dachu 2 3 Wymiana okien Wymiana drzwi Wymiana instalacji co Modernizacja instalacji cwu Ocieplenie ścian zewnętrznych Ocieplenie dachu Wymiana okien Wymiana instalacji co Modernizacja instalacji cwu Ocieplenie ścian zewnętrznych Ocieplenie dachu Wymiana instalacji co ,0% ,6% 4 Modernizacja instalacji cwu ,8% Planowana kwota środków własnych i kwota kredytu Ocieplenie dachu ,0% Wymiana instalacji co 0 0,0% ,4% Modernizacja instalacji cwu ,0% 6 Wymiana instalacji co ,4% [zł,%] [zł,%] 0,0% 100,0% 0,0% 0 0,0% ,0% 100,0% 0,0% 0 0,0% ,0% 20% kredytu Premia termomodernizacyjna [zł] 16% całkowitych kosztów letnie oszczędności

31 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr 1 obejmujący usprawnienia: - wymiana instalacji co - wymiana instalacji cwu - ocieplenie ścian zewnętrznych - ocieplenie dachu - wymiana okien - wymiana drzwi Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 61,6% czyli powyżej 25% 2. planowany kredyt nie przekracza wartości możliwej do zaciągnięcia przez inwestora 3. środki własne inwestora wyniosą - zł, co spełnia oczekiwania inwestora;

32 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace. 1. Wymianę instalacji c.o. obejmująca - wymianę grzejników - wymianę przewodów wraz z izolacją - montaż zaworów termostatycznych - montaż zaworów podpionowych - montaż automatycznych odpowietrzników - wymiana rozdzielaczy wraz z armaturą 2. Wymiana inst. Cwu 3. Ocieplenie ścian zewnętrznych styropianem (o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K)), o grubości 15/18 cm, metodą bezspoinową, wykończenie tynkiem..4. Ocieplenie dachu pełnego przez położenie na istniejącej konstrukcji wełny mineralnej (o współczynniku przewodzenia ciepła λ= 0,042 W/(m K)), o grubości 23 cm. 5. Wymianę istniejących okien na nowe o współczynniku przenikania ciepła U = 0,9 W/m 2 K wraz z montażem nawiewników higrosterowanych 6. Wymianę istniejących drzwi na nowe o współczynniku przenikania ciepła U = 1,3 W/m 2 K 74 szt 1 kpl 74 szt 11 szt 11 szt 2 kpl 25 pkt. 812 m2 372 m2 162 m2 16 m Uproszczony przedmiar robót optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Opis Obmiar m 2 / szt. Cena jedn. zł/m 2, zł/szt. 1 2 Wymiana instalacji c.o. Modernizacja instalacji cwu Ocieplenie ścian zewnętrznych 812,29 145,44 4 Ocieplenie dachu 372,45 146,11 4 Wymiana okien 162,23 938,64 Koszt całkowity zł Wymiana drzwi 15,74 7 Koszt audytu ,8 - SUMA Charakterystyka finansowa wybranego wariantu (wariant 1) Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: 0,0% Kredyt bankowy: 100,0% Przewidywana premia termomodernizacyjna: Czas zwrotu nakładów SPBT 8.4. Dalsze działania zł - zł zł zł 8,0 Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej; 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy 6. Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym)

33 ZAŁĄCZNIKI DO AUDYTU Załącznik 1 Obliczenie opłat za zużycie ciepła Załącznik 2 Obliczenie współczynników przenikania przegród Załącznik 3 Określenie sprawności systemu grzewczego Załącznik 4 Załącznik 5 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania cwu Wyniki komputerowych obliczeń sezonowego zapotrzebowania na ciepło i moc na ogrzewanie

34 Załącznik nr 1 Obliczenie jednostkowych opłat za zużycie ciepła Opłaty za zużycie ciepła wg MPEC Białystok Założenia: - opłaty bez zmian przed i po modernizacji budynku Przed modernizacją Opłata stała za moc zamówioną Przesył Razem opłata stała Opłata zmienna za ciepło Przesył Razem opłata zmienna Ceny bez VAT Ceny z VAT 23% zł/(mw-m-c) 6 535, ,78 zł/(mw-m-c) 2 415, ,94 zł/(mw-m-c) 8 950, ,72 zł/gj 32,21 39,62 zł/gj 13,22 16,26 zł/gj 45,43 55,88 Abonament zł/(pkt. pomiarowy m-c) 0 0 Po modernizacji Opłata stała za moc zamówioną Przesył Razem opłata stała Opłata zmienna za ciepło Przesył Razem opłata zmienna Ceny bez VAT Ceny z VAT 23% zł/(mw-m-c) 6 535, ,78 zł/(mw-m-c) 2 415, ,94 zł/(mw-m-c) 8 950, ,72 zł/gj 32,21 39,62 zł/gj 13,22 16,26 zł/gj 45,43 55,88 Abonament zł/(pkt. pomiarowy m-c) 0 0

35 Obliczenie współczynników przenikania ciepła dla przegród (U) Załącznik 2 Przed termomodernizacją Nr typu Grubość warstwy R, R i, R e U Opis warstw λ W/m*K przegrody S-i d w m m 2 *K/W W/m 2 *K tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,560 0,77 0,727 tynk cem-wap 0,015 0,82 0,018 0,000 Ściany zew.sz1 0,000 0,000 1,071 R si R se razem 0,130 0,040 0,934 Ściany zew.sz2 Ściany zew.sz3 Dach Ściany zew.piwnicy n/gruntem tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,460 0,77 0,597 tynk cem-wap 0,015 0,82 0,018 0,000 0,000 R si R se 0,000 0,130 0,040 0,804 razem tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,380 0,77 0,494 tynk cem-wap 0,015 0,82 0,018 0,000 0,000 0,000 0,130 0,040 0,700 razem Papa asfaltowa 0,004 0,18 0,022 szlichta betonowa 0,07 1,4 0,050 żużel paleniskowy 0,25 0,28 0,893 Strop DMS 0,24 0,260 tynk cem-wap 0,015 0,82 0,018 0,000 0,000 0,100 0,040 1,361 razem tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,830 0,77 1,078 tynk cem-wap 0,015 0,82 0,018 0,000 0,000 R si R se R si R se R si R se razem 0,000 0,130 0,040 1,285 1,244 1,428 0,735 0,779

36 Po termomodernizacji Nr typu przegrody S-i Ściany zew.sz1 Ściany zew.sz2 Ściany zew.sz3 Dach Ściany zew.piwnicy n/gruntem Opis warstw Grubość warstwy d w m λ W/m*K R, R i, R e m 2 *K/W tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,560 0,77 0,727 tynk cem-wap 0,015 0,82 0,018 styropian 0,170 0,04 4,250 tynk cem-wap 0,015 0,82 0,018 0,000 0,130 0,040 5,202 razem tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,460 0,77 0,597 tynk cem-wap 0,015 0,82 0,018 styropian 0,170 0,04 4,250 tynk cem-wap 0,015 0,82 0,018 0,000 0,130 0,040 5,072 razem tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,380 0,77 0,494 tynk cem-wap 0,015 0,82 0,018 styropian 0,180 0,04 4,500 tynk cem-wap 0,015 0,82 0,018 0,000 0,130 0,040 5,218 razem Papa asfaltowa 0,004 0,18 0,022 wełna mineralna 0,230 0,042 5,476 Papa asfaltowa 0,004 0,18 0,022 szlichta betonowa 0,07 1,4 0,050 żużel paleniskowy 0,25 0,28 0,893 Strop DMS 0,24 0,260 tynk cem-wap 0,015 0,82 0,018 R se razem 0,130 0,040 6,890 tynk cem-wap 0,015 0,82 0,018 mur z cegły pełny 0,830 0,77 1,078 tynk cem-wap 0,015 0,82 0,018 styropian 0,150 0,04 3,750 tynk cem-wap 0,015 0,82 0,018 R si R se R si R se R si R se R si R si R se razem 0,000 0,130 0,040 5,053 U W/m 2 *K 0,192 0,197 0,192 0,145 0,198

37 Załącznik nr 3 Obliczenie strumienia powietrza wentylacyjnego piwnica parter I piętro II piętro pomieszczenie ilość / kubatura kl. schod. m 3 strumień powietrza wg. normy w m 3 /h Łączne zap. powietrza w m3/s Łączne zap. powietrza w m 3 /h 580 0,3 0, ,2 0, ,2 0, ,3 0, ŁĄCZNIE V o 937 Vo= 937 m 3 /h Kubatura wentylowana pomieszczeń szpitalnych V= m 3 /h Kubatura wentylowana klatki schodowej V= 0 m 3 /h Kubatura wentylowana budynku V= m 3 /h krotność wymiany powietrza wentylacyjnego 0,25 h -1 Minimalny strumień powietrza wentylacyjnego wg PN-83/B Pomieszczenia szpitalne V nom = Ψ= 937 m 3 /h Klatka schodowa V nom = Ψ= m 3 /h Razem V nom = Ψ= 937 m 3 /h Współczynniki korekcyjne Przed wymianą okien Do obliczeń rocznego zapotrzebowania na ciepło Q [GJ/rok] wg PN-83/B Po wymianie okien + nawiewniki Po wymianie okien bez nawiewników c r 1,1 0,7 1,0 c w 1,0 1,0 1,0 c m 1,2 1,0 1,0 Pomieszczenia szpitalne c r * c w * V nom m 3 /h Klatka schodowa c r * c w * V nom 0 0 m 3 /h Razem m 3 /h Do obliczeń zapotrzebowania na moc cieplną q [MW] wg PN-EN Pomieszczenia szpitalne c m *V*0, m 3 /h Klatka schodowa c m *V*0,5 0 0 m 3 /h Razem m 3 /h

38 Obliczenie zapotrzebowania na moc i ciepło na potrzeby przygotowania ciepłej wody użytkowej Załącznik 4 Obliczanie zapotrzebowania na ciepło na potrzeby przygotowania ciepłej wody użytkowej Uwaga: modernizacja instalacji c.w.u. polega na wymianie instalacji na nową. Wartości dla Charakterystyka systemu Jednostka budynku - stan istniejący ciepło właściwe wody c w gęstość wody ρ (1) jednostkowe dobowe zużycie ciepłej wody powierzchnia ogrzewana A f temperatura ciepłej wody użytkowej w zaworze czerpalnym θ cw temperatura wody przed podgrzaniem θ 0 V wi Wartości dla budynku - stan po modernizacji (2) (3) (4) kj/(kg*dk) 4,19 4,19 kg/m dm 3 /(m 2 *dzień) 3,8 3,75 m ,4 0 C C współczynnik korekcyjny ze wzgl. na przerwy w użytkowanu k R liczba dni w roku t R roczne zapotrzebowanie ciepła użytkowego Q w,nd =V wi *L*c w *ρ*(θ cw -θ 0 )*k t *t uz /(1000*3600) sprawność wytwarzania ciepła η g,w sprawność przesyłu ciepłej wody η d,w sprawność sezonowa wykorzystania h ew sprawność akumulacji η sw sprawność całkowita η w roczne zapotrzebowanie ciepła końcowego Q K,W roczne zapotrzebowanie ciepła końcowego Q K,W dzień kwh/rok ,98 0,98-0,5 0, ,49 0,686 kwh/a GJ/a Obliczanie zapotrzebowania na moc na potrzeby przygotowania ciepłej wody użytkowej Opis (1) Ilość użytkowników Jednostkowe dobowe zużycie ciepłej wody wg PN-92/B Vcw Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hśr =( L*V cw )/(18*1000) Wsp. godzinowej nierównomierności rozbioru c.w.u. N h = 9,32 L -0,244 Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q cwj = c w *ρ*(θ cw -θ 0 )/10 6 Max. moc c.w.u. q max cwu = V hśr Q cwj N h 10 6 /3600 Średnia moc c.w.u. q śr cwu = q max cwu /N h Jednostka Wartości dla budynku - stan istniejący Wartości dla budynku - stan po modernizacji (2) (3) (4) os l m 3 /h 0,244-3,702 GJ/m 3 0,189 0,189 kw 47,4 47,4 kw 12,8 0,244 3,702 12,8
