1 ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY 1.0 Podstawa opracowania 2.0 Wprowadzenie 3.0 Zakres opracowania 4.0 Instalacja wentylacji i klimatyzacji 5.0 Instalacja kanalizacji sanitarnej oraz zimnej i ciepłej wody 6.0 Uwagi końcowe 7.0. Specyfikacja elementów wentylacji i klimatyzacji 8.0. Specyfikacja elementów wod.- kan. ogrzewania II ZAŁĄCZNIKI 1. Specyfikacja istotnych warunków zamówienia Załącznik Nr 4 2. Uprawnienia budowlane 3. Wpis z Polskiej Izby Inżynierów Budownictwa 5. Oświadczenie III RYSUNKI 1. Rzut przyziemia. Budynek A 1:100 rys. w - k 1 2. Rzut piwnic. Budynek B 1:50 rys. w - k 2 3. Rzut parteru. Budynek B 1:50 rys. w - k 3 4.Schemat kanalizacji sanitarnej. Budynek B - rys. w - k 4 5. Schemat instalacji zimnej i ciepłej wody. Budynek B - rys. w - k 5 6. Rzut piwnic. Budynek B 1:50 rys. went Rzut parteru. Budynek B 1:50 rys. went Rzut dachu. Budynek B 1:100 rys.went Schemat instalacji wyciągowej z digestorium. Budynek B - rys. went Schemat instalacji wyciągowej z okapów. Budynek B - rys. went Schemat instalacji nawiewno wywiewnej z pomieszczenia 26. Bud.. B - rys. went. 6 2

2 I. OPIS TECHNICZNY do projektu budowlano - wykonawczego na Remont i modernizacja pomieszczeń laboratorium w Poznaniusiedziba w Poznaniu, Poznań, ul. Czarna Rola 4 Delegatura Konin, Konin, ul. Kardynała Stefana Wyszyńskiego 3a Podstawa opracowania Projekt niniejszy opracowano w oparciu o następujące dane: 1. Zlecenie Inwestora 2. Projekt architektoniczno budowlany 3. Specyfikacja istotnych warunków zamówienia Załącznik Nr 4 5. Uzgodnienia z inwestorem 6. Rozporządzenie Ministra Gospodarki z dnia 19 marca 2007 r. w sprawie bezpieczeństwa i higieny pracy podczas stosowania rtęci i jej związków. Dz. U. Nr 69/2007 r. poz Inwentaryzacja instalacji wod. kan. i wentylacji w zakresie niezbędnym do opracowania projektu 8. Wizja lokalna obiektu 9. Normy i normatywy dotyczące projektowania 2.0. Wprowadzenie Remontowane budynki A i B przylegają do siebie tworząc literę L. Budynek A szczytem przylega do dłuższego boku budynky B. Budynek A jednokondygnacyjny niepodpiwniczony. Budynek B jednokondygnacyjny częściowo podpiwniczony. Oba budynki posiadają dach płaski pokryty papą. Pomieszczenia piwniczne oraz partery użytkowane jako pomieszczenia laboratoryjne, biurowe, gospodarcze i magazynowe. Ogólnie stan techniczny obiektu - dobry. Obiekt jest obecnie użytkowany. 3.0 Zakres opracowania Opracowanie obejmuje remont i modernizację pomieszczeń w zakresie podanym w Specyfikacji istotnych warunków zamówienia Załącznik Nr 4 i obejmuje instalacje: - instalacja wentylacji i klimatyzacji - instalacja kanalizacji sanitarnej, zimnej i ciepłej wody 4.0 Instalacja wentylacji i klimatyzacji Zgodnie ze Specyfikacją istotnych warunków zamówienia zaprojektowano wentylację wyciągową (digestoria i aparatura AAS ZEENIT oraz ICP ), klimatyzację (pom. nr 03 i 23) oraz wentylację nawiewno wywiewną w pomieszczeniu nr 26. BUDYNEK A specyfikacja nie obejmuje modernizacji instalacji wentylacji BUDYNEK B Pomieszczenie nr 02 W pomieszczeniu zamontowane będzie nowe digestorium DIG-1 ( przeniesione z pom. 26). Wywiew z digestorium zaprojektowano przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 3

3 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries. Pomieszczenie nr 03 W pomieszczeniu zamontowane jest 1 digestorium DIG-2. Digestorium pozostaje bez zmian. Zaprojektowano nowy wywiew z digestorium przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries Pomieszczenie nr 07 W pomieszczeniu zamontowana jest 1 aparatura ICP oraz 1 aparatura AAS ZEENIT. Znad aparatur zaprojektowano okapy z wywiewem mechanicznym nad dach. Wywiew z okapów zaprojektowano przez sieć kanałów z blachy kwasoodpornej Ø160 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy przeciwwybuchowy typ WVPKH- 160/900-3F-KO-EX, Ø160 mm o wydajności V = 400 m 3 /h, H = 100 Pa, N = 0,12 kw 400V, n = 900 obr./min firmy KONWEKTOR Lipno. Z uwagi na używanie jednocześnie tylko jednej aparatury do badań zaprojektowano wspólny wywiew z obu okapów. Na odciągu każdego okapu zaprojektowano zasuwki odcinające umożliwiające wyłączenie nieużywanego okapu. Pomieszczenie nr 26 W pomieszczeniu zamontowane jest 1 digestorium DIG-3 nowe. Zaprojektowano nowy wywiew z digestorium przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries Pomieszczenie nr 28 W pomieszczeniu zamontowane są 2 digestoria DIG-4 i DIG-5 - nowe. Wywiewy z digestorium DIG-4 i DIG-5 zaprojektowano jako indywidualne przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries 4

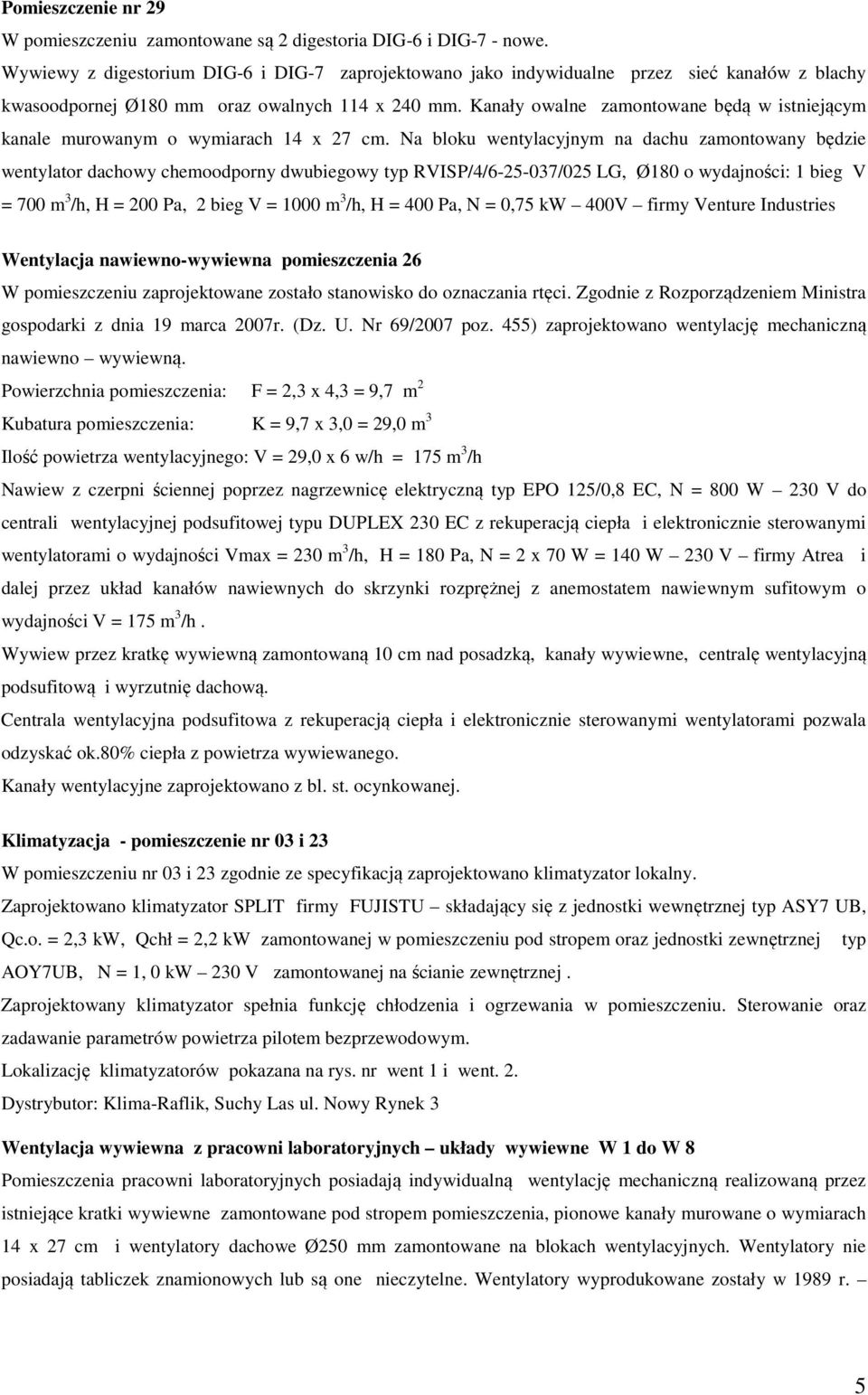

4 Pomieszczenie nr 29 W pomieszczeniu zamontowane są 2 digestoria DIG-6 i DIG-7 - nowe. Wywiewy z digestorium DIG-6 i DIG-7 zaprojektowano jako indywidualne przez sieć kanałów z blachy kwasoodpornej Ø180 mm oraz owalnych 114 x 240 mm. Kanały owalne zamontowane będą w istniejącym kanale murowanym o wymiarach 14 x 27 cm. Na bloku wentylacyjnym na dachu zamontowany będzie wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, H = 400 Pa, N = 0,75 kw 400V firmy Venture Industries Wentylacja nawiewno-wywiewna pomieszczenia 26 W pomieszczeniu zaprojektowane zostało stanowisko do oznaczania rtęci. Zgodnie z Rozporządzeniem Ministra gospodarki z dnia 19 marca 2007r. (Dz. U. Nr 69/2007 poz. 455) zaprojektowano wentylację mechaniczną nawiewno wywiewną. Powierzchnia pomieszczenia: F = 2,3 x 4,3 = 9,7 m 2 Kubatura pomieszczenia: K = 9,7 x 3,0 = 29,0 m 3 Ilość powietrza wentylacyjnego: V = 29,0 x 6 w/h = 175 m 3 /h Nawiew z czerpni ściennej poprzez nagrzewnicę elektryczną typ EPO 125/0,8 EC, N = 800 W 230 V do centrali wentylacyjnej podsufitowej typu DUPLEX 230 EC z rekuperacją ciepła i elektronicznie sterowanymi wentylatorami o wydajności Vmax = 230 m 3 /h, H = 180 Pa, N = 2 x 70 W = 140 W 230 V firmy Atrea i dalej przez układ kanałów nawiewnych do skrzynki rozprężnej z anemostatem nawiewnym sufitowym o wydajności V = 175 m 3 /h. Wywiew przez kratkę wywiewną zamontowaną 10 cm nad posadzką, kanały wywiewne, centralę wentylacyjną podsufitową i wyrzutnię dachową. Centrala wentylacyjna podsufitowa z rekuperacją ciepła i elektronicznie sterowanymi wentylatorami pozwala odzyskać ok.80% ciepła z powietrza wywiewanego. Kanały wentylacyjne zaprojektowano z bl. st. ocynkowanej. Klimatyzacja - pomieszczenie nr 03 i 23 W pomieszczeniu nr 03 i 23 zgodnie ze specyfikacją zaprojektowano klimatyzator lokalny. Zaprojektowano klimatyzator SPLIT firmy FUJISTU składający się z jednostki wewnętrznej typ ASY7 UB, Qc.o. = 2,3 kw, Qchł = 2,2 kw zamontowanej w pomieszczeniu pod stropem oraz jednostki zewnętrznej typ AOY7UB, N = 1, 0 kw 230 V zamontowanej na ścianie zewnętrznej. Zaprojektowany klimatyzator spełnia funkcję chłodzenia i ogrzewania w pomieszczeniu. Sterowanie oraz zadawanie parametrów powietrza pilotem bezprzewodowym. Lokalizację klimatyzatorów pokazana na rys. nr went 1 i went. 2. Dystrybutor: Klima-Raflik, Suchy Las ul. Nowy Rynek 3 Wentylacja wywiewna z pracowni laboratoryjnych układy wywiewne W 1 do W 8 Pomieszczenia pracowni laboratoryjnych posiadają indywidualną wentylację mechaniczną realizowaną przez istniejące kratki wywiewne zamontowane pod stropem pomieszczenia, pionowe kanały murowane o wymiarach 14 x 27 cm i wentylatory dachowe Ø250 mm zamontowane na blokach wentylacyjnych. Wentylatory nie posiadają tabliczek znamionowych lub są one nieczytelne. Wentylatory wyprodukowane zostały w 1989 r. 5

5 czytelna tabliczka znamionowa. Inwestor przewiduje wentylatory do wymiany. Zaprojektowano wentylatory dachowe typ CTHB/4-225, Ø250 mm o wydajności V = 700 m 3 /h, H = 250 Pa, N = 170 W 230V, z regulatorem tyrystorowym obrotów typ REB-1 NE firmy Venture Industries 5.0 Instalacja kanalizacji sanitarnej oraz zimnej i ciepłej wody BUDYNEK A W pomieszczeniach budynku A przewiduje się następujący zakres prac: Pomieszczenie nr 8 - zmywalnia Wymiana baterii zlewozmywakowej ściennej 2 komplety Pomieszczenie nr 9 Wymiana zlewozmywaka, baterii zlewozmywakowej ściennej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Pomieszczenie nr 10/11 Modernizacja stanowisk do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 2 komplety Pomieszczenie nr 10 Modernizacja stanowisk do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 2 komplety Pomieszczenie nr 13 Wymiana baterii umywalkowej ściennej, podejścia wody zimnej i ciepłej 1 komplet BUDYNEK B W pomieszczeniach budynku B przewiduje się następujący zakres prac: Pomieszczenie nr 02 (dawna szatnia) Wykonanie nowego stanowiska do mycia montaż zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Wykonanie nowego podejścia wody zimnej i kanalizacji do digestorium 1 komplet Wykonanie kanalizacji podposadzkowej od rewizji R do istniejącego pionu K z rur PVC. Wykonanie instalacji wody zimnej i ciepłej od istniejącego pionu W do nowoprojektowanych urządzeń z rur stalowych ocynkowanych.. Pomieszczenie nr 03 Modernizacja stanowiska do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Wykonanie nowego podejścia wody zimnej i kanalizacji do digestorium (włączenie do rewizji R w pomieszczeniu 02) 1 komplet Wykonanie instalacji wody zimnej od istniejącego pionu W do digestorium 1 komplet 6

6 Pomieszczenie nr 06 Wymiana umywalki, baterii umywalkowej ściennej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet. Pomieszczenie nr 21 Wymiana zlewu, baterii zlewozmywakowejj ściennej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Pomieszczenie nr 22 Modernizacja stanowiska do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Pomieszczenie nr 23 Modernizacja stanowiska do mycia wymiana zlewozmywaka, baterii zlewozmywakowej stojącej, podejścia wody zimnej i ciepłej oraz podejścia kanalizacji 1 komplet Pomieszczenie nr 28 Wykonanie nowego podejścia wody zimnej i kanalizacji do2 digestoriów ( wymiana digestoriów na nowe) 2 komplety. Pomieszczenie nr 29 Wykonanie nowego podejścia wody zimnej i kanalizacji do2 digestoriów ( wymiana digestoriów na nowe) 2 komplety. 6.0 Uwagi końcowe - Rozprowadzanie poszczególnych instalacji w budynku pokazano na rzutach i rozwinięciach. - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II Instalacje sanitarne i przemysłowe oraz z przepisami bhp i p.poż. - W przypadku niejasności i problemów technicznych skonsultować się z projektantem lub inspektorem nadzoru. - Dopuszcza się montaż urządzeń innych firm pod warunkiem zachowania zaprojektowanych parametrów. 7.0 Specyfikacja elementów wentylacji i klimatyzacji BUDYNEK A Sspecyfikacja nie obejmuje modernizacji instalacji wentylacji BUDYNEK B Elementy projektowane 7.1. Wywiew z pomieszczenia 02 digestorium DIG-1 D1-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 1000 mm kpl.1 D1-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 1 D1-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D1-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D1-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 5500 mm kpl.1 7

7 D1-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D1-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D1-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D1-9 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D1-10 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 03 digestorium DIG-2 D2-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 1000 mm kpl.1 D2-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 2 D2-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. Kwasoodpornej szt. 1 D2-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D2-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 5500 mm kpl.1 D2-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D2-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D2-8 Kanał z bl. kwasoodpornej Ø250 mm, l = 500 mm szt. 1 D2-9 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D2-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D2-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 07 okap OK-1 i OK.-2 OK-1 Okap z bl. stalowej kwasoodpornej o wymiarach Ø600/Ø160 mm, H = 400 mm z króćcem Ø160 mm szt. 1 OK-2 Okap z bl. stalowej kwasoodpornej o wymiarach Ø600/Ø160 mm, H = 400 mm z króćcem Ø160 mm szt. 1 OK-3 Kolano 90 o z bl. kwasoodpornej Ø160 mm szt. 4 OK-4 Kanał z bl. kwasoodpornej Ø160 mm, Σl = 6000 mm kpl.1 OK-5 Zasuwa z bl. kwasoodpornej Ø160 mm szt. 2 OK-6 Trójnik 90 o 160/160/160 z bl. kwasoodpornej Ø160mm szt. 1 OK-7 Trójnik 90 o owalny 110x240/ Ø160/ owalny 110x240 z bl. kwasoodpornej szt. 1 OK-8 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 OK-9 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 5500 mm kpl.1 OK-10 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 OK-11 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 OK-12 Kanał z bl. kwasoodpornej Ø160 mm, l = 500 mm szt. 1 OK-13 Wentylator dachowy przeciwwybuchowy typ WVPKH-160/900-3F-KO-EX, Ø160 mm o wydajności V = 400 m 3 /h, H = 100 Pa, N = 0,12 kw 400V, n = 900 obr./min firmy KONWEKTOR Lipno szt. 1 8

8 OK-14 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 OK-15 Przewód odwadniający PE Ø15 mm, l = 4000 mm szt Wywiew z pomieszczenia 26 digestorium DIG-3 D3-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 1000 mm kpl. 1 D3-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 2 D3-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D3-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D3-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 2500 mm kpl.1 D3-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D3-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D3-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D3-9 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 500 mm szt. 1 D3-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D3-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 28 digestorium DIG-4 D4-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 2000 mm kpl.1 D4-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 2 D4-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D4-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D4-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 2500 mm kpl.1 D4-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D4-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D4-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D4-9 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 500 mm szt. 1 D4-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D4-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 28 digestorium DIG-5 D5-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 2000 mm kpl.1 D5-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 1 D5-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D5-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D5-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 2500 mm kpl.1 D5-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D5-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D5-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, 9

9 Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D5-9 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 500 mm szt. 1 D5-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D5-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 29 digestorium DIG-6 D6-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 2000 mm kpl.1 D6-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 1 D6-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D6-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D6-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 2500 mm kpl.1 D6-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D6-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D6-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D6-9 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 500 mm szt. 1 D6-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D6-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wywiew z pomieszczenia 28 digestorium DIG-7 D7-1 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 2000 mm kpl.1 D7-2 Kolano 90 o z bl. kwasoodpornej Ø180 mm szt. 2 D7-3- Trójnik 90 o owalny 110x240/ Ø180/ owalny 110x240 z bl. kwasoodpornej szt. 1 D7-4 Denko z odkraplaczem z bl. kwasoodpornej owalne 110x240 mm szt. 1 D7-5 Kanał z bl. kwasoodpornej owalny 110x240 mm Σl = 2500 mm kpl.1 D7-6 Podstawa dachowa z bl. kwasoodpornej typ B/II/owalna 110x240 mm szt. 1 D7-7 Kształtka z bl. kwasoodpornej owalna 110x240/Ø250 mm szt. 1 D7-8 Wentylator dachowy chemoodporny dwubiegowy typ RVISP/4/ /025 LG, Ø180 o wydajności: 1 bieg V = 700 m 3 /h, H = 200 Pa, 2 bieg V = 1000 m 3 /h, D7-9 Kanał z bl. kwasoodpornej Ø180 mm, Σl = 500 mm szt. 1 D7-10 Pojemnik z PE na skropliny, V = 10 dm 3 szt. 1 D7-11 Przewód odwadniający PE Ø15mm, l = 4000 mm szt Wentylacja nawiewno-wywiewna pomieszczenia 26 U-1 Czerpnia ścienna Ø200 mm szt. 1 U-2 Kanał z bl. st. ocynkowanej Ø200 mm, l = 600 mm szt. 1 U-3 Kształtka z st. ocynkowanej Ø250/ Ø125 mm, l = 400 mm szt. 1 U-4 Nagrzewnica elektryczna V typ EPO 125/0,8 EC, N = 800 W - firmy Atrea 10

10 U-5 Kształtka z bl. st. ocynkowanej Ø125/ elipsa Ø125 mm, l = 400 mm szt. 1 U-6 Centrala wentylacyjna podsufitowa typu DUPLEX 230 EC z rekuperacją ciepła i elektronicznie sterowanymi wentylatorami o wydajności Vmax = 230 m 3 /h, H = 180 Pa, N = 2 x 70 W = 140 W 230 V firmy Atrea szt. 1 U-7 Kształtka z bl. st. ocynkowanej elipsa Ø125/160 x 160 mm, l = 200 mm szt. 3 U-8 Łuk 45 o z bl. st. ocynkowanej 160 x 160 mm szt. 2 U-9 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 600 mm szt. 1 U-10 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 1800 mm szt. 1 U-11 Kolano 90 o z bl. st. ocynkowanej 160 x 160 mm szt. 5 U-12 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 1600 mm szt. 1 U-13 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 2300 mm szt. 1 U-14 Kolano dyfuzorowe 90 o z bl. st. ocynkowanej 160 x 160/160x200 mm szt. 1 U-15 Kratka wywiewna 160 x 200 mm szt. 1 U-16 Skrzynka rozprężna z anemostatem nawiewnym sufitowym o wydajności V = 175 m 3 /h szt. 1 U-17 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 600 mm szt.1 U-18 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 1700 mm szt.1 U-19 Kanał z bl. st. ocynkowanej 160 x 160 mm, l = 1500 mm szt.1 U-20 Podstawa dachowa z bl. st. ocynkowanej typ A/ 160 x 160 mm szt.1 U-21 wyrzutnia dachowa z bl. st. ocynkowanej typ A/ 160 x 160 mm szt Klimatyzacja w pomieszczeniu 03 i 23 K1 W Klimatyzator FUJISTU jednostka wewnętrzna typ ASY7 UB, Qc.o. = 2,3 kw, Qchł = 2,2 kw, szt. 2 K1 Z Klimatyzator FUJISTU jednostka zewnętrzna typ AOY7UB, N = 1, kw 230 V szt. 2 Dystrybutor: Klima-Raflik, Suchy Las ul. Nowy Rynek Wentylacja wywiewna z pracowni laboratoryjnych układ wywiewny W 1 do W 8 W 1 do W 8 Wentylator dachowy typ CTHB/4-225, Ø250 mm o wydajności V = 700 m 3 /h, H = 250 Pa, N = 170 W 230V, firmy Venture Industries szt. 8 W 9 Regulator tyrystorowy obrotów typ REB-1 NE firmy Venture Industries szt. 8 W 10 Podstawa dachowa z bl. st. ocynkowanej typ A/140 x 270 mm szt. 8 W 11 Kształtka z bl. st. ocynkowanej 140 x 270 mm/ø250 mm szt. 8 W 12 Kanał z bl. st. ocynkowanej Ø250 mm, l = 500 mm szt. 8 Elementy do demontażu 1. Demontaż wentylatora dachowego Ø250 mm szt Demontaż podstawy dachowej Ø250 mm szt Demontaż instalacji wywiewnej z digestorium ( w pomieszczeniach) szt. 8 11

11 8.0. Specyfikacja elementów wod. kan. BUDYNEK A Elementy projektowane 1. Wykonanie podejścia zimnej i ciepłej wody do stanowiska do mycia z zaworami odcinającymi Ø15 mm do baterii stojącej szt Wykonanie podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Zlew laboratoryjny szt Bateria umywalkowa ścienna szt Bateria zlewozmywakowa ścienna szt. 3 Elementy do demontażu 1. Demontaż podejścia zimnej i ciepłej wody oraz baterii zlewozmywakowej ściennej do stanowiska do mycia z zaworami odcinającymi Ø15 mm szt Demontaż podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Demontaż baterii umywalkowej ściennej szt Demontaż zlewu laboratoryjnego i podejścia kanalizacji szt Demontaż baterii zlewozmywakowej ściennej szt. 3 BUDYNEK B Elementy projektowane 1. Wykonanie podejścia zimnej wody do digestorium z zaworami Ø15 mm szt Wykonanie podejścia odpływowego kanalizacji do digestorium Ø50 mm szt Wykonanie podejścia zimnej i ciepłej wody do stanowiska do mycia z zaworami odcinającymi Ø15 mm szt Wykonanie podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Zawór kulowy mufowy do zimnej wody Ø20 mm szt Zawór kulowy mufowy do ciepłej wody Ø15 mm szt Umywalka szt Bateria umywalkowa ścienna szt Zlew laboratoryjny szt Bateria zlewozmywakowa ścienna szt Rura kanalizacyjna PCV Ø50 mm m 3 Ø75 mm m 1 Ø 110 mm m Rura stalowa podwójnie ocynkowana Ø15 mm m 20 Ø20 mm m Zawór kulowy do wody zimnej Ø20 mm szt Zawór kulowy do wody ciepłej Ø15 mm szt. 1 12

12 Elementy do demontażu 1. Demontaż podejścia zimnej wody do digestorium z zaworami Ø15 mm szt Demontaże podejścia odpływowego kanalizacji do digestorium Ø50 mm szt Demontaż podejścia zimnej i ciepłej wody oraz baterii zlewozmywakowej ściennej do stanowiska do mycia z zaworami odcinającymi Ø15 mm szt Demontaż podejścia odpływowego kanalizacji do stanowiska do mycia 50 mm szt Demontaż umywalki i podejścia kanalizacji szt Demontaż baterii umywalkowej ściennej szt Demontaż zlewu laboratoryjnego i podejścia kanalizacji szt Demontaż baterii zlewozmywakowej ściennej szt Demontaż zlewozmywaka dwukomorowego szt Demontaż baterii zlewozmywakowej ściennej szt. 1 UWAGA: 1. Kanały wentylacyjne owalne z bl. kwasoodpornej firmy MK Sp, z o.o. ul. Wiśniowa 24, Żary, Autoryzowany dystrybutor: EDAN Systemy Kominowe i Instalacyjne Sp. z o.o. ul. Górecka 31, Poznań 2. Centrala wentylacyjna oraz nagrzewnica elektryczna firmy Atrea. Dystrybutor: QUATROWENT ul. Łużycka 10A, Gdynia 3. Nie wyspecyfikowano wyposażenia technologicznego (digestoria, stanowiska do mycia ze zlewami laboratoryjnymi ) ujęte w projekcie architektonicznym 4. Wyspecyfikowano podejścia instalacyjne do nowego wyposażenia technologicznego (digestoria, stanowiska do mycia ze zlewami laboratoryjnymi ) 13
