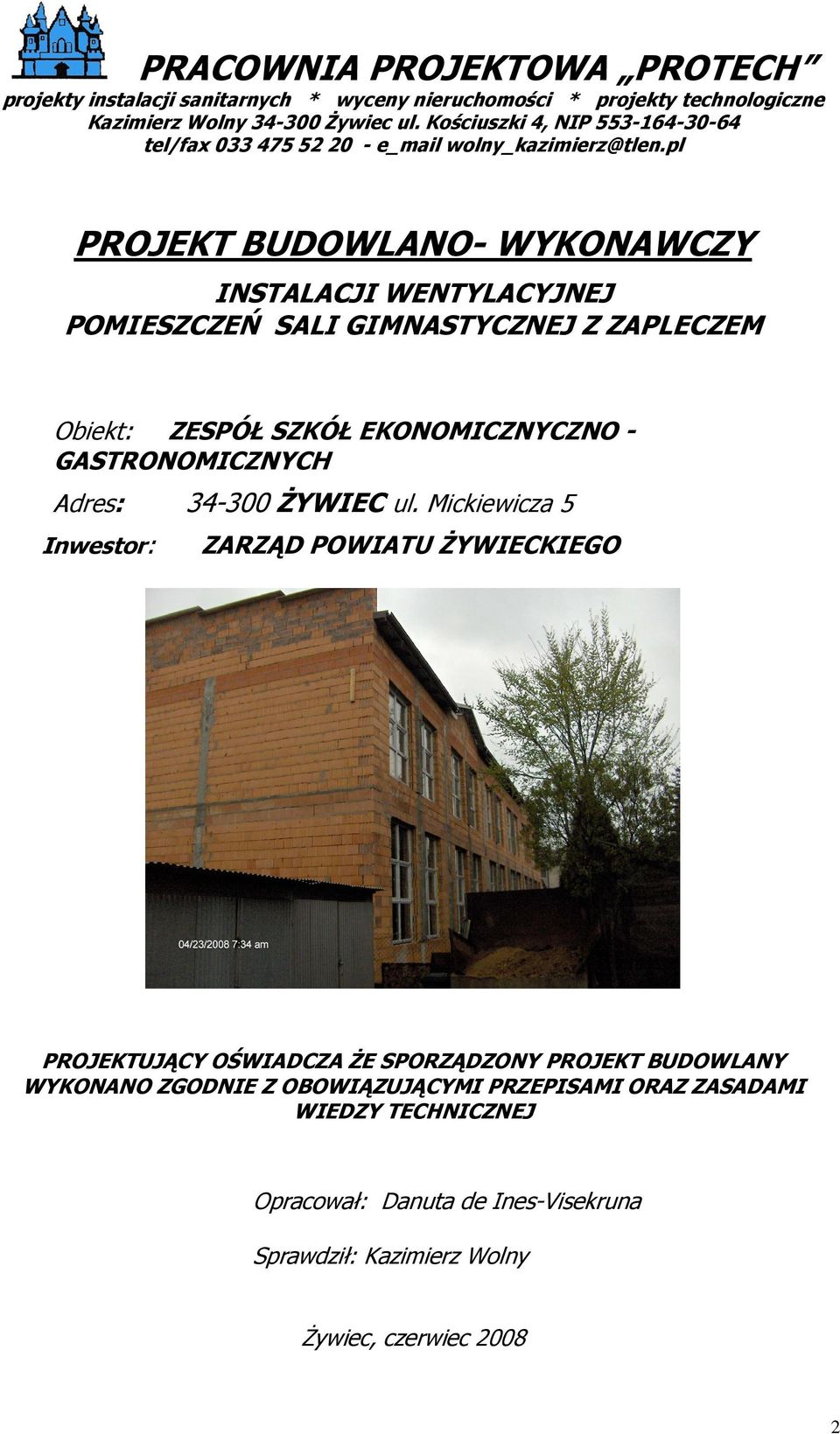

1 PRACOWNIA PROJEKTOWA PROTECH projekty instalacji sanitarnych * wyceny nieruchomości * projekty technologiczne Kazimierz Wolny śywiec ul. Kościuszki 4, NIP tel/fax e_mail wolny_kazimierz@tlen.pl PROJEKT BUDOWLANO- WYKONAWCZY INSTALACJI WENTYLACYJNEJ POMIESZCZEŃ SALI GIMNASTYCZNEJ Z ZAPLECZEM Obiekt: ZESPÓŁ SZKÓŁ EKONOMICZNYCZNO - GASTRONOMICZNYCH Adres: śywiec ul. Mickiewicza 5 Inwestor: ZARZĄD POWIATU śywieckiego PROJEKTUJĄCY OŚWIADCZA śe SPORZĄDZONY PROJEKT BUDOWLANY WYKONANO ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ Opracował: Danuta de Ines-Visekruna Sprawdził: Kazimierz Wolny śywiec, czerwiec

2 ZAWARTOŚĆ OPRACOWANIA I.CZĘŚĆ OPISOWA 1.Przedmiot i zakres opracowania 2.Podstawa opracowania 3.Opis techniczny projektowanej instalacji 4.Obliczenia i dobór podstawowych urządzeń 5.Materiały i urządzenia 6.Wymagania przeciwpoŝarowe 7.Zabezpieczenia antykorozyjne i izolacja termiczna 8.Wytyczne dla branŝ 9.Warunki techniczne wykonania i odbioru 10.Zestawienie materiałów II.CZĘŚĆ RYSUNKOWA Rys. nr 1 Projekt zagospodarowania terenu 1:500 Rys. nr 2 Rzut Parteru 1 : 50 Rys. nr 3 Rzut Piętra 1 : 50 Rys. nr 4 Przekrój A - A 1 : 50 Rys. nr 5 Przekrój B B 1 : 50 3

3 I. CZĘŚĆ OPISOWA 1.Przedmiot i zakres opracowania Przedmiotem opracowania jest Projekt Budowlano - Wykonawczy Instalacji Wentylacji Mechanicznej Sali Gimnastycznej z Zapleczem w Zespole Szkół Ekonomiczno Gastronomicznych w śywcu, ul. Mickiewicza 5. W zakres opracowania wchodzą: - Sala Gimnastyczna o wymiarach wewnętrznych 35,64 x 13,28 m, - Sala Gimnastyczna pomocnicza o wymiarach wewnętrznych 16,2 x 6 m, - Ogólna szatnia szkolna, - Zaplecze sanitarne dla w/w sal gimnastycznych. 2.Podstawa opracowania - Zlecenie Inwestora. - Aktualne podkłady architektoniczno-budowlane. - Uzgodnienia z Inwestorem. - Obowiązujące normy i przepisy: - Ustawa Prawo Budowlane z dnia 7 lipca 1994 r. (Dz.U. nr 207 z r. z poz z późniejszymi zmianami), - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75/2002) z późniejszymi zmianami (Dz.U i ). - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 80, poz. 563). - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r w sprawie ogólnych przepisów Bezpieczeństwa i Higieny Pracy (Dz.U. nr 169 z 2003r., poz.1650), - PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne, - PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi, - PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania-wraz ze zmianą PN-83/B /Az3:2000, - PN-76/B Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. - W.T.W i O. Instalacji sanitarnych. 3.Opis techniczny projektowanej instalacji Sala gimnastyczna i sala pomocnicza przewidziane są tylko dla potrzeb szkolnych. Ilość uczniów korzystających równocześnie z Sali 70 osób + widownia 60 osób. Maksymalna ilość osób przebywająca równocześnie na 4

4 Sali pomocniczej 35 osób. PoniewaŜ liceum jest koedukacyjne - na zapleczu znajdują się przebieralnie wraz z umywalniami dla chłopców i dziewcząt. Przy głównym wejściu do obiektu usytuowana została szatnia ogólna. Pomiędzy obiema salami znajduje się trapezowy segment przeznaczony na magazyn sprzętu. Uwzględniając róŝny charakter poszczególnych pomieszczeń, jak i niejednoczesność korzystania z nich w projekcie przyjęto trzy niezaleŝne zespoły wentylacyjne nawiewno-wywiewne: - N1/W1 obsługujący Salę gimnastyczną główną wraz z widownią, - N2/W2 obsługujący Salę gimnastyczną pomocniczą, - N3/W3 obsługujący zaplecze. Głównym elementem kaŝdego zespołu jest centrala wentylacyjna nawiewnowywiewna z filtrem powietrza, wymiennikiem krzyŝowym (odzysk ciepła), nagrzewnicą wodną (80/60ºC stałe parametry) zasilaną z kotłowni szkolnej, wentylatorami nawiewnym i wywiewnym. Zespoły wentylacyjne współdziałają z centralnym ogrzewaniem pokrywającym straty ciepła pomieszczeń przez przenikanie. Ilość powietrza nawiewanego i wywiewanego przyjęto w oparciu o normatywy projektowania i uzgodnienia z Inwestorem. Bilans powietrza nawiewanego i wywiewanego przedstawiono w Tabeli nr 1. Sala gimnastyczna główna Zespół obsługujący Salę gimnastyczną oraz widownię składa się z centrali nawiewno-wywiewnej, stojącej, z odzyskiem ciepła (wymiennik krzyŝowy) typ VS-55-R-PH firmy VTS Polska Sp. z o.o., tłumików, systemu kanałów nawiewnych i wywiewnych, dysz dalekiego zasięgu, oraz kratek wentylacyjnych wywiewnych zabudowanych na kanale wyprowadzającym powietrze. Centrala znajduje się w pomieszczeniu technicznym na piętrze. Realizuje nawiew świeŝego, obrobionego powietrza (odfiltrowanego, w zimie ogrzanego) do: - Sali Gimnastycznej, za pośrednictwem kanałów wentylacyjnych, przez dysze dalekiego zasięgu typ ALAa 1-8 z przepustnicami regulacyjnymi (do zamocowania na prostokątnych kanałach), - Na widownię, za pomocą kanału wentylacyjnego uzbrojonego w kratkę wentylacyjną nawiewną z przepustnicą regulacyjną. Uwaga: Centralę wraz z ramą nośną ustawić na trzech belkach stalowych opartych na przeciwległych ścianach nośnych. Centralę ustawić jak najbliŝej ściany wewnętrznej, zapewniając w ten sposób od przodu konieczną przestrzeń do obsługi. 5

5 Czerpnia ścienna usytuowana jest w ścianie zewnętrznej widowni (elewacja południowa) skąd świeŝe powietrze doprowadzane jest do centrali kanałami wentylacyjnymi prowadzonymi pod stropem widowni, na wysokości ~7,6 m (oś kanału) od podłogi. Doprowadzenie świeŝego powietrza do Sali kanałem wentylacyjnym, uzbrojonym w dysze dalekiego zasięgu. Dysze rozmieszczone są równomiernie na kanale wentylacyjnym prowadzonym wzdłuŝ dłuŝszego boku Sali na wysokości ~5,4 m od podłogi (oś kanału). Ruchomą końcówkę wylotowej dyszy skierować naleŝy w dół pod kątem 30º. Wywiew powietrza zaprojektowano kratkami wentylacyjnymi usytuowanymi na kanale wentylacyjnym prowadzonym wzdłuŝ tej samej ściany, na wysokości ~7,6 m (oś kanału) od podłogi. Wyrzut zuŝytego powietrza na zewnątrz poprzez wyrzutnię dachową umieszczoną na dachu trapezowego segmentu znajdującego się pomiędzy dwiema salami gimnastycznymi. Sala gimnastyczna pomocnicza Zespół obsługujący Salę gimnastyczną pomocniczą składa się z centrali nawiewno-wywiewnej, podwieszanej, z odzyskiem ciepła (wymiennik krzyŝowy) typ VS-10-R-PH firmy VTS Polska Sp. z o.o., tłumików, systemu kanałów nawiewnych i wywiewnych uzbrojonych w kratki wentylacyjne nawiewne i wywiewne. Centrala znajduje się na parterze, w trapezowym segmencie znajdującym się pomiędzy obiema salami gimnastycznymi. NaleŜy podwieśić ją do stropu pomieszczenia na wysokości 2,5m od podłogi (spód centrali). Obsługa centrali od spodu. Centrala, świeŝe powietrze czerpie poprzez czerpnię ścienną umieszczoną w ścianie zewnętrznej segmentu (elewacja południowa). Kanał czerpny prowadzić na wysokości +2,68 m (oś kanału), nawiewny, w pomieszczeniu technicznym na wysokości +2,68 m (oś kanału), na Sali: ~3,2 m (oś kanału), wywiewny w Sali: ~4,20 m (oś kanału) z zejściem do centrali na wysokość +2,68 m, wyrzutowy w Sali - +4,2 m (os kanału). Wywiew zuŝytego powietrza na zewnatrz do otwartej przestrzeni pomiędzy szkołą, salą gimnastyczną pomocniczą i sanitariatami. Zaplecze Zespół obsługujący Zaplecze składa się z centrali nawiewno-wywiewnej, podwieszanej, z odzyskiem ciepła (wymiennik krzyŝowy) typ VS-15-R-PH firmy VTS Polska Sp. z o.o., tłumików, systemu kanałów nawiewnych i wywiewnych uzbrojonych w kratki wentylacyjne nawiewne i wywiewne. Centrala znajduje się na parterze w trapezowym segmencie znajdującym się pomiędzy obiema salami gimnastycznymi. NaleŜy podwieśić ją do stropu pomieszczenia na wysokości +2, m od podlogi spód centrali. Centrala 6

6 obsługiwana jest od spodu. Centrala, świeŝe powietrze czerpie poprzez czerpnię ścienną umieszczoną w ścianie zewnętrznej segmentu (elewacja południowa). Kanał czerpny prowadzić na wysokości +3,06 m (oś kanału), nawiewny jak i wywiewny pod stropem pomieszczeń (oś kanału ~+3,4 m nad podłogą), wyrzutowy przez salę pomocniczną na wysokości +3,9 m (oś) nad podłogą. W szatni szkolnej ogólnej, przewody wentylacyjne prowadzić nad stropem podwieszonym. Wyprowadzenie zuŝytego powietrza przy pomocy wentylatora wywiewnego w centrali i wentylatorów indywidualnych do otwartej przestrzeni pomiędzy szkołą, salą gimnastyczną pomocniczą i sanitariatami, bądź kanałów wentylacji grawitacyjnej. W pomieszczeniu techniczno - magazynowym, na parterze zapewnić wentylację grawitacyjną. W pomieszczeniu technicznym na I piętrze i w sąsiadującym biurze przewiduje się wentylację mechaniczną wywiewną, włączaną w razie potrzeby. Normalnie, spełniać będzie rolę wentylacji grawitacyjnej. Napływ powietrza do pomieszczenia z korytarza. 4.Materiały i urządzenia Kanały prowadzące powietrze naleŝy wykonać z: - blachy stalowej ocynkowanej typu A/I, o przekrojach prostokątnych, połączeniach kołnierzowych, - blachy stalowej ocynkowanej, kołowe, typu SPIRO, łączone systemem bezkołnierzowym, Połączenia kanałów prostokątnych blaszanych naleŝy wykonać jako kołnierzowe, skręcane z uszczelką między kołnierzami. Połączenia kanałów wentylacyjnych okrągłych wykonać za pomocą typowych połączeń (systemowych) typu nypel lub mufa z uszczelkami gumowymi. Połączenia blaszanych kanałów wentylacyjnych winny spełniać wymagania PN-B-76002:1996 Wentylacja. Połączenie urządzeń, przewodów i kształtek wentylacyjnych blaszanych dla wykonania A (wykonanie niskociśnieniowe i średniociśnieniowe). Klasa szczelności instalacji wentylacji mechanicznej A wg PN-B76001:1996 Wentylacja. Przewody wentylacyjne. Szczelność. Wymagania i badania. Przewody przechodzące przez otwory w przegrodach budowlanych powinny być odizolowane od przegrody utwardzoną wełną mineralną. Przekucia w ścianach i stropach, wykonane w celu poprowadzenia przewodów wentylacyjnych, odpowiednio zabezpieczyć po konsultacji z konstruktorem. Kanały obudować płytami k-g, zapewniając dostęp do urządzeń i elementów instalacji wymagającej obsługę. Nawiewniki, wywiewniki z moŝliwością regulacji wydajności. 7

7 Proponuje się zastosować centrale wentylacyjne firmy VTS Polska Sp. z o.o., wentylatory kanałowe i osiowe firmy Venture Industries. Dopuszcza się zastosowanie urządzeń innych producentów, pod warunkiem zachowania parametrów technicznych (technicznych tym równieŝ wymiarów) podanych w projekcie. Wykaz urządzeń Tabela nr 2. 5.Obliczenia i dobór podstawowych urządzeń Obliczenia i dobór urządzeń przeprowadzono tabelarycznie: Tabela nr 1 Tabela nr 2 Bilans powietrza nawiewanego i wywiewanego Wykaz urządzeń wentylacyjnych 6.Wymagania przeciwpoŝarowe Obie sale gimnastyczne wraz z trapezowym segmentem pomiędzy nimi - stanowią oddzielną strefę oŝarową wydzieloną elementami o odpowiedniej odporności ogniowej. Na wyjściu/wejściu kanałów wentylacyjnych z pomieszczenia technicznego na I piętrze, a takŝe z pomieszczenia techniczno-magazynowego na parterze (trapezowy segment między salami gimnastycznymi), gdzie usytuowane są centrale wentylacyjne, przewiduje się zabudowę prostokątnych klap p.poŝ. typ V370/HO, firmy Frapol z Krakowa, o odporności ogniowej EI120. Klapy p.poŝ. naleŝy równieŝ zamontować na dwóch ciągach wywiewnych: z pomieszczenia technicznego na I piętrze i sąsiadującego biura. Przewody wentylacyjne prowadzone przez pomieszczenia, których nie obsługują, naleŝy obłoŝyć CONLITEM 150, a następnie obudować płytami k-g. Przewody wentylacyjne zaprojektowane są z materiałów niepalnych blacha stalowa ocynkowana. 7.Zabezpieczenia antykorozyjne i izolacja termiczna Kanały i kształtki będą wykonane z blachy stalowej ocynkowanej odpornej na korozję. Uchwyty, podpory i wszystkie elementy nie zabezpieczone przeciw korozji przez producenta, naleŝy w czasie przygotowania warsztatowego czyścić do III stopnia czystości wg Instrukcji KOR III, a następnie zabezpieczyć przeciw korozji przez malowanie. Gruntowanie 1 x farbą ftalową miniową 60 %, a następnie dwukrotne malowanie emalią ftalową ogólnego stosowania w odpowiednim kolorze. Kanały z blachy stalowej ocynkowanej naleŝy izolować termicznie wełną mineralną na AL-u folii o grubości 30 mm. 8

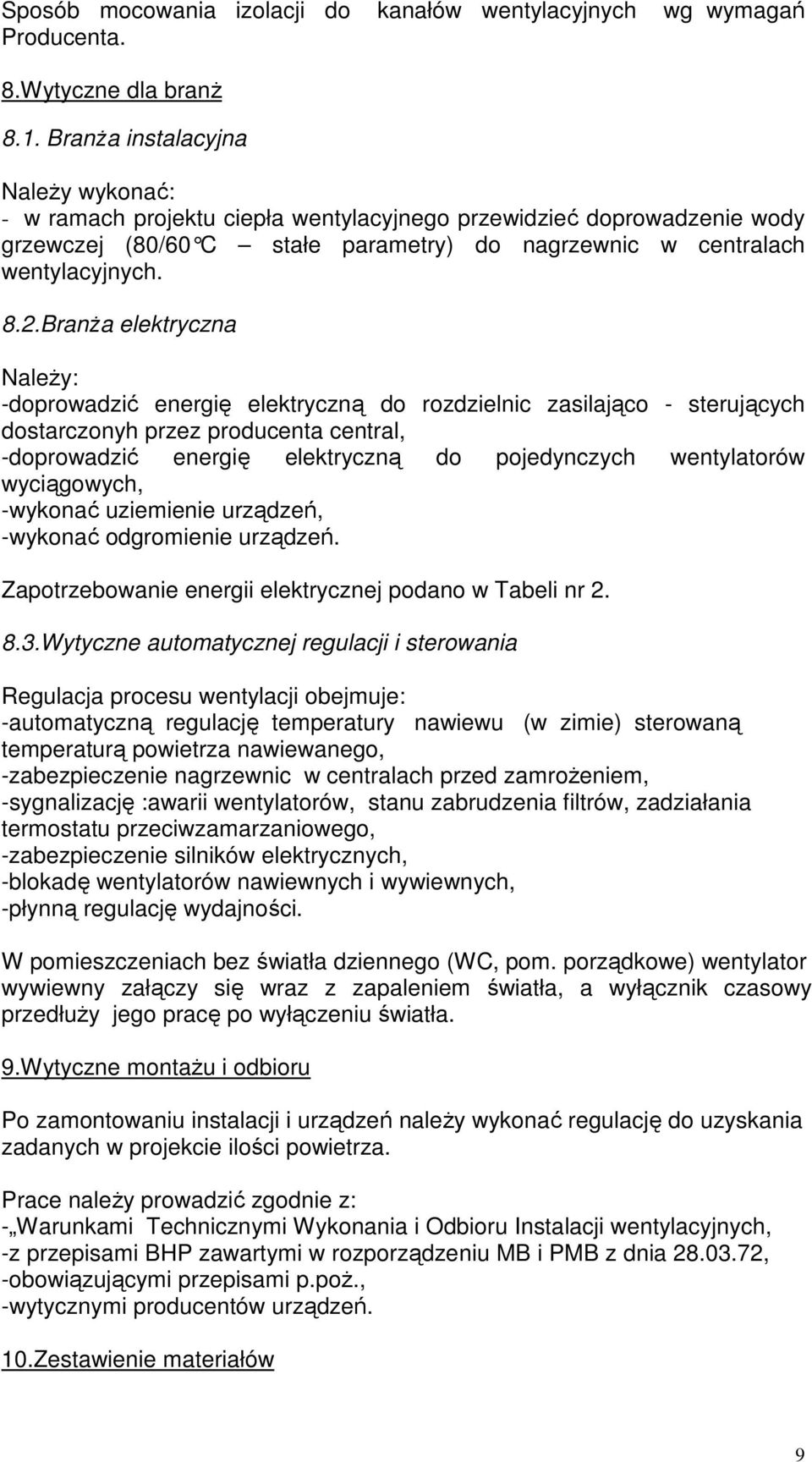

8 Sposób mocowania izolacji do kanałów wentylacyjnych wg wymagań Producenta. 8.Wytyczne dla branŝ 8.1. BranŜa instalacyjna NaleŜy wykonać: - w ramach projektu ciepła wentylacyjnego przewidzieć doprowadzenie wody grzewczej (80/60 C stałe parametry) do nagrzewnic w centralach wentylacyjnych. 8.2.BranŜa elektryczna NaleŜy: -doprowadzić energię elektryczną do rozdzielnic zasilająco - sterujących dostarczonyh przez producenta central, -doprowadzić energię elektryczną do pojedynczych wentylatorów wyciągowych, -wykonać uziemienie urządzeń, -wykonać odgromienie urządzeń. Zapotrzebowanie energii elektrycznej podano w Tabeli nr Wytyczne automatycznej regulacji i sterowania Regulacja procesu wentylacji obejmuje: -automatyczną regulację temperatury nawiewu (w zimie) sterowaną temperaturą powietrza nawiewanego, -zabezpieczenie nagrzewnic w centralach przed zamroŝeniem, -sygnalizację :awarii wentylatorów, stanu zabrudzenia filtrów, zadziałania termostatu przeciwzamarzaniowego, -zabezpieczenie silników elektrycznych, -blokadę wentylatorów nawiewnych i wywiewnych, -płynną regulację wydajności. W pomieszczeniach bez światła dziennego (WC, pom. porządkowe) wentylator wywiewny załączy się wraz z zapaleniem światła, a wyłącznik czasowy przedłuŝy jego pracę po wyłączeniu światła. 9.Wytyczne montaŝu i odbioru Po zamontowaniu instalacji i urządzeń naleŝy wykonać regulację do uzyskania zadanych w projekcie ilości powietrza. Prace naleŝy prowadzić zgodnie z: - Warunkami Technicznymi Wykonania i Odbioru Instalacji wentylacyjnych, -z przepisami BHP zawartymi w rozporządzeniu MB i PMB z dnia , -obowiązującymi przepisami p.poŝ., -wytycznymi producentów urządzeń. 10.Zestawienie materiałów 9
