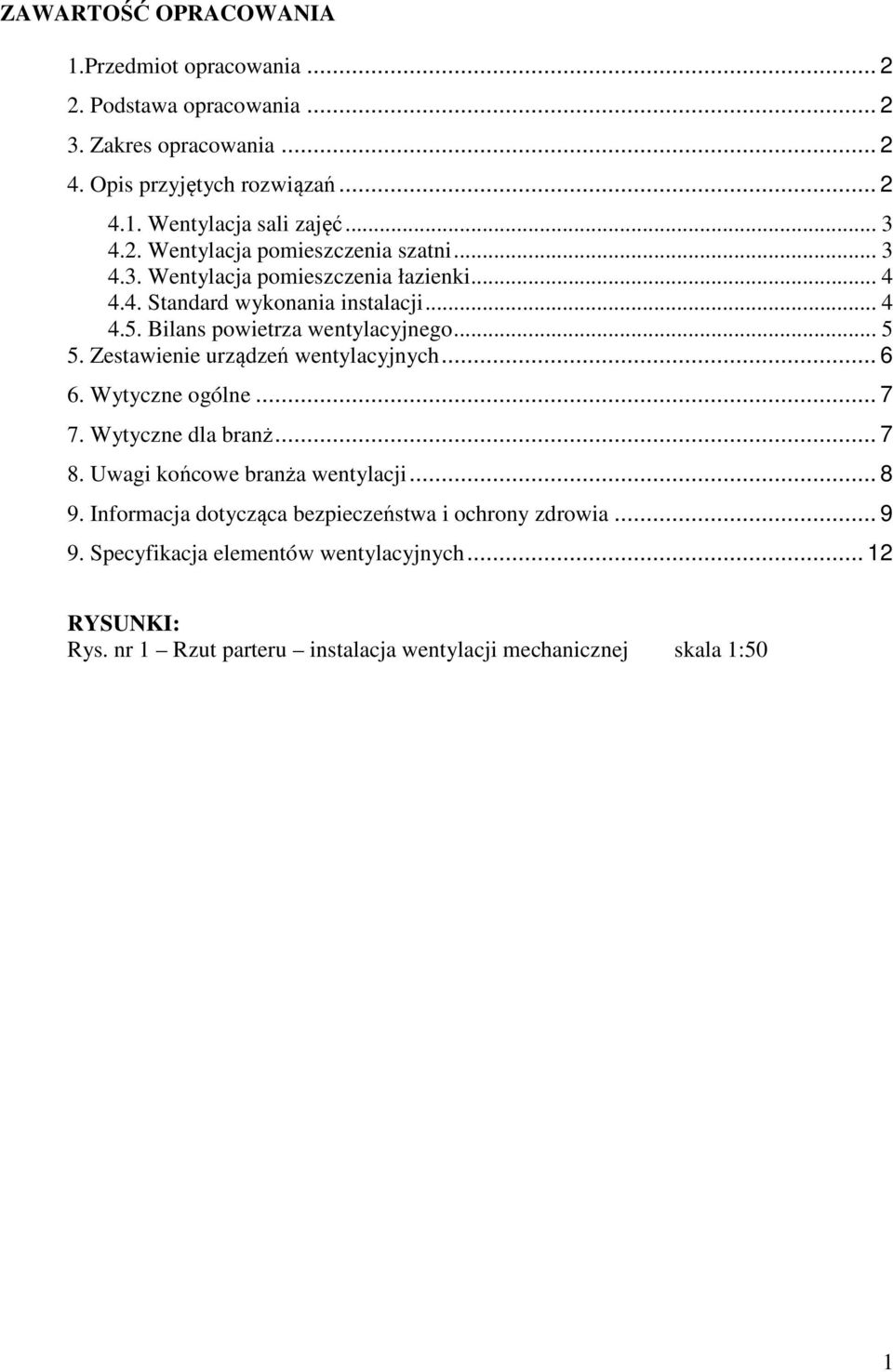

1 ZAWARTOŚĆ OPRACOWANIA 1.Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis przyjętych rozwiązań Wentylacja sali zajęć Wentylacja pomieszczenia szatni Wentylacja pomieszczenia łazienki Standard wykonania instalacji Bilans powietrza wentylacyjnego Zestawienie urządzeń wentylacyjnych Wytyczne ogólne Wytyczne dla branż Uwagi końcowe branża wentylacji Informacja dotycząca bezpieczeństwa i ochrony zdrowia Specyfikacja elementów wentylacyjnych RYSUNKI: Rys. nr 1 Rzut parteru instalacja wentylacji mechanicznej skala 1:50 1

2 1. Przedmiot opracowania OPIS TECHNICZNY Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji wentylacji mechanicznej w związku ze zmianą sposobu użytkowania mieszkania służbowego na punkt przedszkolny przy ul. Kaplicznej 7 w Zespole Szkół nr 17 w Bydgoszczy. 2. Podstawa opracowania Podstawę opracowania koncepcji stanowią: Wytyczne i uzgodnienia z Inwestorem Podkłady architektoniczno budowlane Aktualne normy i przepisy branżowe Aktualne rzuty i przekroje branży budowlanej Wytyczne literaturowe 3. Zakres opracowania Niniejsze opracowanie obejmuje wykonanie instalacji wentylacji mechanicznej w związku ze zmianą sposobu użytkowania mieszkania służbowego przy ul. Kaplicznej 7 w Zespole Szkół nr 17 w Bydgoszczy. 4. Opis przyjętych rozwiązań Obiekt objęty opracowaniem jest budynkiem istniejacym. Dla projektowanego układu funkcjonalnego zaprojektowano następujące układy wentylacyjne: - N1 obsługujące pomieszczenia sali zajęć - Wk2 - układ obsługujący pomieszczenia łazienki - Wk3 układ obsługujący pomieszczenia szatni 2

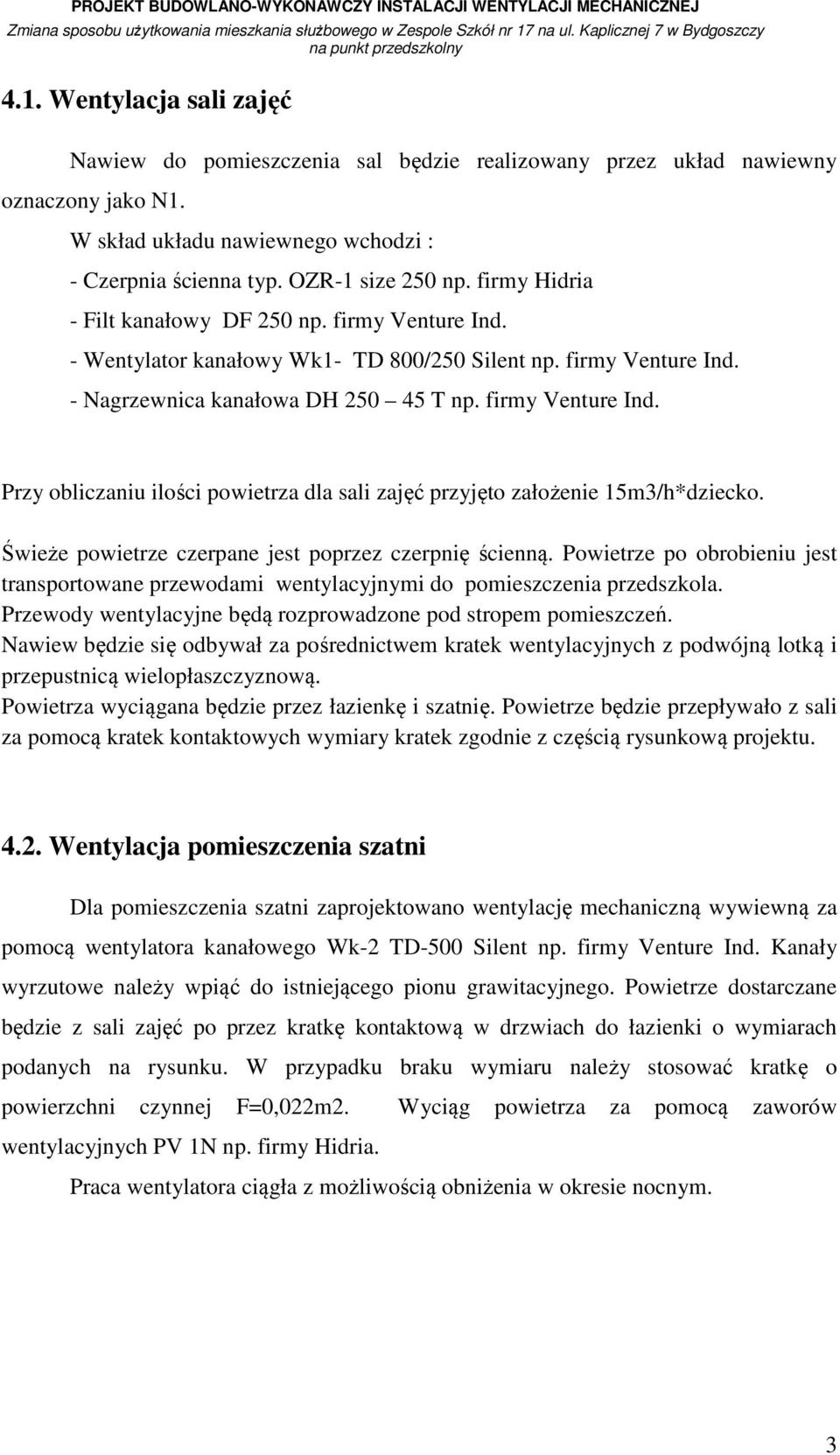

3 4.1. Wentylacja sali zajęć Nawiew do pomieszczenia sal będzie realizowany przez układ nawiewny oznaczony jako N1. W skład układu nawiewnego wchodzi : - Czerpnia ścienna typ. OZR-1 size 250 np. firmy Hidria - Filt kanałowy DF 250 np. firmy Venture Ind. - Wentylator kanałowy Wk1- TD 800/250 Silent np. firmy Venture Ind. - Nagrzewnica kanałowa DH T np. firmy Venture Ind. Przy obliczaniu ilości powietrza dla sali zajęć przyjęto założenie 15m3/h*dziecko. Świeże powietrze czerpane jest poprzez czerpnię ścienną. Powietrze po obrobieniu jest transportowane przewodami wentylacyjnymi do pomieszczenia przedszkola. Przewody wentylacyjne będą rozprowadzone pod stropem pomieszczeń. Nawiew będzie się odbywał za pośrednictwem kratek wentylacyjnych z podwójną lotką i przepustnicą wielopłaszczyznową. Powietrza wyciągana będzie przez łazienkę i szatnię. Powietrze będzie przepływało z sali za pomocą kratek kontaktowych wymiary kratek zgodnie z częścią rysunkową projektu Wentylacja pomieszczenia szatni Dla pomieszczenia szatni zaprojektowano wentylację mechaniczną wywiewną za pomocą wentylatora kanałowego Wk-2 TD-500 Silent np. firmy Venture Ind. Kanały wyrzutowe należy wpiąć do istniejącego pionu grawitacyjnego. Powietrze dostarczane będzie z sali zajęć po przez kratkę kontaktową w drzwiach do łazienki o wymiarach podanych na rysunku. W przypadku braku wymiaru należy stosować kratkę o powierzchni czynnej F=0,022m2. Wyciąg powietrza za pomocą zaworów wentylacyjnych PV 1N np. firmy Hidria. Praca wentylatora ciągła z możliwością obniżenia w okresie nocnym. 3

4 4.3. Wentylacja pomieszczenia łazienki Dla pomieszczenia łazienki zaprojektowano wentylację mechaniczną wywiewną za pomocą wentylatora kanałowego Wk-2 TD-500 Silent np. firmy Venture Ind. Kanały wyrzutowe należy wpiąć do istniejącego pionu grawitacyjnego. Powietrze dostarczane będzie z sali zajęć po przez kratkę kontaktową w drzwiach do łazienki o wymiarach podanych na rysunku. Wyciąg powietrza za pomocą zaworów wentylacyjnych PV 1N np. firmy Hidria. Praca wentylatora ciągła z możliwością obniżenia w okresie nocnym Standard wykonania instalacji Kanały wentylacyjne: nawiewne, czerpne blacha stalowa ocynkowana wywiewne, wyrzutowe blacha stalowa ocynkowana Kanały prostokątne typu A/I, przewody kołowe typu Spiro, Izolacja: kanały nawiewne - izolowane wełną mineralną grubości 40mm na folii aluminiowej kanały czerpne izolowane wełną mineralną gr. 50mm na folii aluminiowej kanały wywiewne, wyrzutowe - izolowane wełną mineralną grubości 30mm na folii aluminiowej. Elementy nawiewne, wywiewne wg standardów producenta 4

5 4.5. Bilans powietrza wentylacyjnego Nr pom. Pow. Kub. Krotność wymian Nawiew [1/h] Wywiew [1/h] Ilość powietrza wg krotności Nawiew Wywiew Ilość osób Krotn. Wynik. Ilość powietrza wg ilości osób Nawiew Wywiew Nr układu Nazwa pom. [m 2 ] [m 3 ] [m 3 /h] [m 3 /h] os 1/h [m 3 /h] [m 3 /h] PARTER 1.2 Hall-szatnia 9,1 28, Wk3 k. kontaktowa went. mechaniczna 1.3 Sala zajęć 43,0 135,0 20 2, N1 Wentylacja mech. k. kontaktowa 1.4 Łazienka 10,7 33, Wk2 k. kontaktowa went. mechaniczna nawiew Uwagi wywiew 5

6 5. Zestawienie urządzeń wentylacyjnych L.p. Nazwa urządzenia Ozn. Parametry Uwagi Wentylator kanałowy TD 800/200 LS Silent Venture Ind. Nagrzewnica kanałowa DH-250/45T Venture Ind. Wentylator kanałowy TD-500/160 LS Silent Venture Ind. Wentylator kanałowy TD-350/125 LS Venture Ind. Wk-1 Ne Wk-2 Wk-3 Lw = 300 m 3 /h, Dp = 200 Pa Pe = 90 W, 230 V Lw = 300 m 3 /h, Pe = 3 x 400 V Lw = 200 m 3 /h, Dp = 150 Pa Pe = 44 W, 230 V Lw = 100 m 3 /h, Dp = 80 Pa Pe = 30 W, 230 V Regulator obrotów REB 1 Termostat kanałowy Tk1 Regulator obrotów REB-1 Praca ciągła z możliwością obniżenia nocnego Regulator obrotów REB-1 Praca ciągła z możliwością obniżenia nocnego 6

7 6. Wytyczne ogólne kanały i elementy wentylacyjne mocować za pomocą zawiesi systemowych po zakończeniu prac montażowych wykonać pomiary i regulację ilości powietrza nawiewanego i wywiewanego Użyte w niniejszym opracowaniu nazwy własne materiałów, sprzętów, urządzeń, systemów i inne oraz przedstawione nazwy producentów stanowią jedynie wzorzec jakościowy i są podane w celu określenia wymogów jakościowych im stawianych. Projektant dopuszcza stosowanie innych, równoważnych materiałów, sprzętów, urządzeń, systemów i innych pod warunkiem zachowania tożsamych lub wyższych parametrów technicznych. Zamiana materiałów na równorzędne o tych samych parametrach fizyko-chemicznych i wartościach użytkowych wymaga ponadto zgody użytkownika, inspektora nadzoru inwestorskiego i projektanta. 7. Wytyczne dla branż branża konstrukcyjno budowlana wykonać przejścia przez przegrody budowlane i dach dla potrzeb wentylacji wykonać obróbkę otworów po przejściach instalacją wentylacji i uszczelnienie połaci dachowej W drzwiach wejściowych do pomieszczeń z zaprojektowanym podciśnieniem lub nadciśnieniem należy przewidzieć kratki kontaktowe, które umożliwią swobodny przepływ powietrza wentylacyjnego W przypadku obudowy kanałów wentylacyjnych przewidzieć rewizje na przepustnicę oraz możliwość wymiany filtra Branża elektryczna doprowadzić zasilanie elektryczne urządzeń wentylacyjnych podłączyć elementy wentylacyjne do instalacji uziemiającej i odgromowej. 7

8 8. Uwagi końcowe branża wentylacji 1) Urządzenia wentylacyjne montować zgodnie z DTR tych urządzeń. 2) Zgodnie ze wskazanymi miejscami na rysunkach należy montować tłumiki akustyczne ograniczające emisję hałasu do pomieszczeń obsługiwanych. 3) Na kanałach wentylacyjnych należy montować przepustnice umożliwiające właściwą regulację wydajności poszczególnych fragmentów instalacji 4) Podczas montażu należy przewidzieć rewizje na kanałach wentylacyjnych umożliwiających ich czyszczenie i konserwację a także rewizje w suficie podwieszanym umożliwiające dostęp do przepustnic regulacyjnych 5) Całość robót wentylacyjnych wykonać zgodnie z Polskimi Normami w tym zakresie, Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz.690 wraz z późniejszymi zmianami) oraz Wymaganiami Technicznymi COBRTI INSTAL Zeszyt nr 5 Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych. 6. W razie konieczności podejmowania decyzji w sprawach wątpliwych lub nieobjętych niniejszym opracowaniem należy porozumieć się z projektantem opracowującym dokumentację. opracował 8

9 9. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 1. Podstawa sporządzenia. Podstawą opracowania informacji BIOZ są: - Ustawa Prawo budowlane z dnia 7 lipca 1994 r. z późniejszymi zmianami, (tekst jednolity Dz. U. Nr 156 z 2006 r., poz. 1118). - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003 r., poz. 1126). 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność wykonywania robót Przedmiotem inwestycji jest wykonanie instalacji wentylacji mechanicznej dla dla tematu: Zmiana sposobu użytkowania mieszkania służbowego w Zespole Szkół nr 17 na ul. Kaplicznej 7 w Bydgoszczy. Kolejność wykonywania robót przewidzianych projektem przedstawia się następująco; - wykonanie przekuć w ścianach; - montaż kanałów i kratek wentylacji nawiewnej; - montaż kanałów i kratek wentylacji wyciągowej; - układanie przewodów wentylacyjnych; - montaż wentylatorów kanałowych. 3. Wskazanie dotyczące przewidywanych zagrożeń, występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich wystąpienia. Elementem mogącym stworzyć zagrożenie dla ludzi jest: - prace na wysokości przy budowie i montażu: kanałów nawiewnych i wyciągowych 9

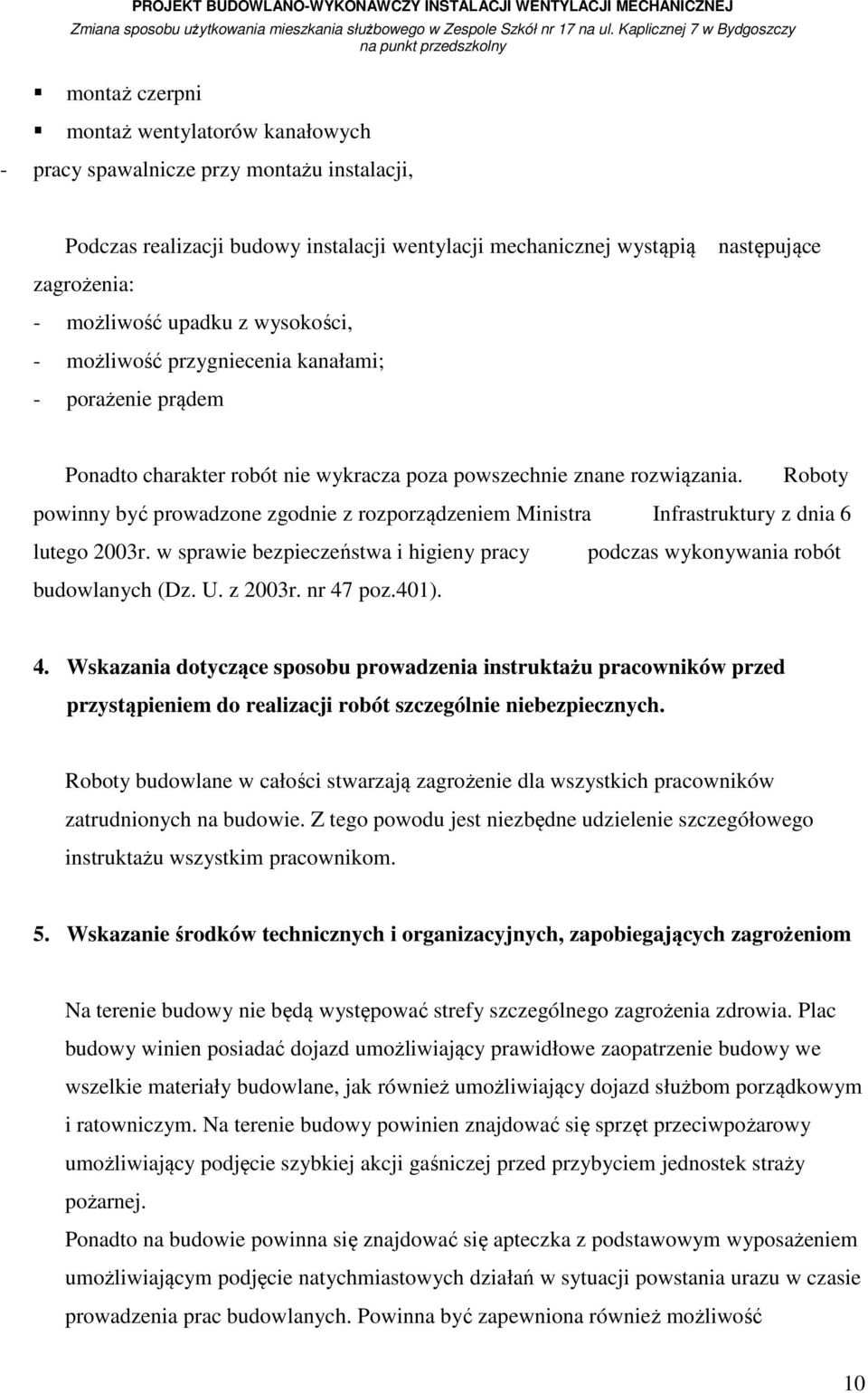

10 PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI WENTYLACJI MECHANICZNEJ montaż czerpni montaż wentylatorów kanałowych - pracy spawalnicze przy montażu instalacji, Podczas realizacji budowy instalacji wentylacji mechanicznej wystąpią zagrożenia: - możliwość upadku z wysokości, - możliwość przygniecenia kanałami; - porażenie prądem następujące Ponadto charakter robót nie wykracza poza powszechnie znane rozwiązania. Roboty powinny być prowadzone zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. nr 47 poz.401). 4. Wskazania dotyczące sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty budowlane w całości stwarzają zagrożenie dla wszystkich pracowników zatrudnionych na budowie. Z tego powodu jest niezbędne udzielenie szczegółowego instruktażu wszystkim pracownikom. 5. Wskazanie środków technicznych i organizacyjnych, zapobiegających zagrożeniom Na terenie budowy nie będą występować strefy szczególnego zagrożenia zdrowia. Plac budowy winien posiadać dojazd umożliwiający prawidłowe zaopatrzenie budowy we wszelkie materiały budowlane, jak również umożliwiający dojazd służbom porządkowym i ratowniczym. Na terenie budowy powinien znajdować się sprzęt przeciwpożarowy umożliwiający podjęcie szybkiej akcji gaśniczej przed przybyciem jednostek straży pożarnej. Ponadto na budowie powinna się znajdować się apteczka z podstawowym wyposażeniem umożliwiającym podjęcie natychmiastowych działań w sytuacji powstania urazu w czasie prowadzenia prac budowlanych. Powinna być zapewniona również możliwość 10

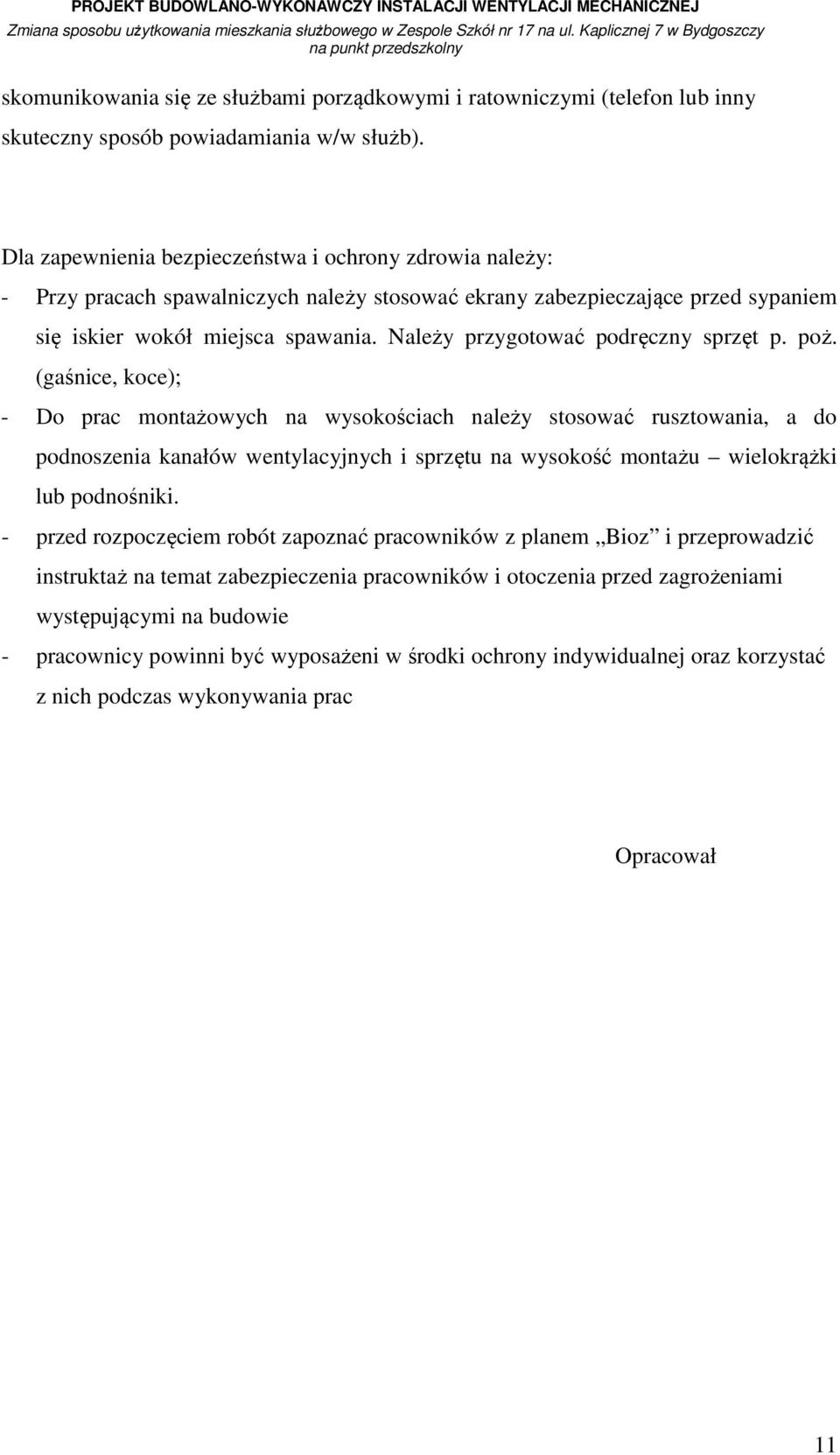

11 skomunikowania się ze służbami porządkowymi i ratowniczymi (telefon lub inny skuteczny sposób powiadamiania w/w służb). Dla zapewnienia bezpieczeństwa i ochrony zdrowia należy: - Przy pracach spawalniczych należy stosować ekrany zabezpieczające przed sypaniem się iskier wokół miejsca spawania. Należy przygotować podręczny sprzęt p. poż. (gaśnice, koce); - Do prac montażowych na wysokościach należy stosować rusztowania, a do podnoszenia kanałów wentylacyjnych i sprzętu na wysokość montażu wielokrążki lub podnośniki. - przed rozpoczęciem robót zapoznać pracowników z planem Bioz i przeprowadzić instruktaż na temat zabezpieczenia pracowników i otoczenia przed zagrożeniami występującymi na budowie - pracownicy powinni być wyposażeni w środki ochrony indywidualnej oraz korzystać z nich podczas wykonywania prac Opracował 11
