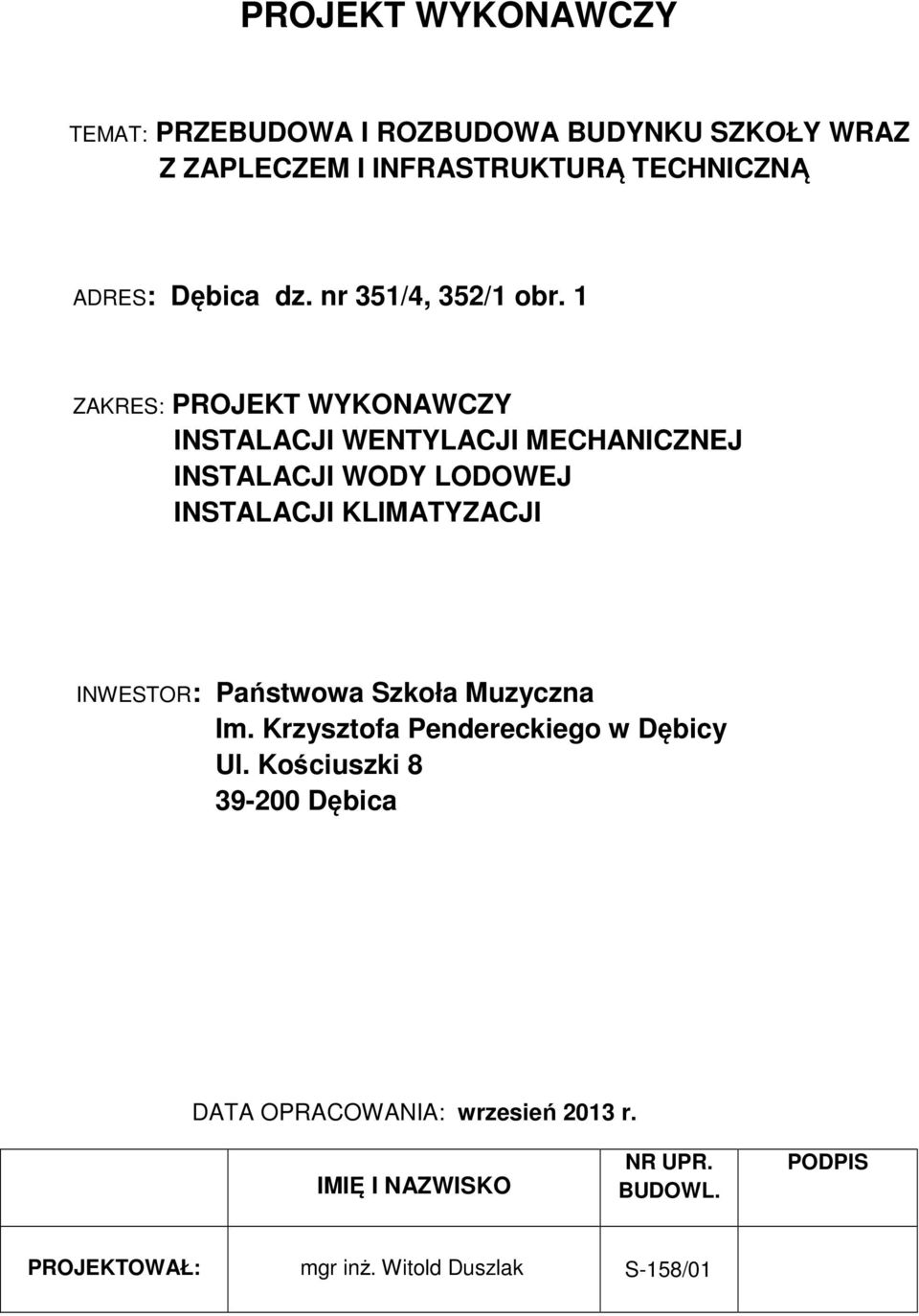

1 PROJEKT WYKONAWCZY TEMAT: PRZEBUDOWA I ROZBUDOWA BUDYNKU SZKOŁY WRAZ Z ZAPLECZEM I INFRASTRUKTURĄ TECHNICZNĄ ADRES: Dębica dz. nr 351/4, 352/1 obr. 1 ZAKRES: PROJEKT WYKONAWCZY INSTALACJI WENTYLACJI MECHANICZNEJ INSTALACJI WODY LODOWEJ INSTALACJI KLIMATYZACJI INWESTOR: Państwowa Szkoła Muzyczna Im. Krzysztofa Pendereckiego w Dębicy Ul. Kościuszki Dębica DATA OPRACOWANIA: wrzesień 2013 r. IMIĘ I NAZWISKO NR UPR. BUDOWL. PODPIS PROJEKTOWAŁ: mgr inż. Witold Duszlak S-158/01

2 SPIS TREŚCI OPRACOWANIA I. CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA 2. ZAKRES OPRACOWANIA 3. INSTALACJA WENTYLACJI I SCHŁADZANIA POWIETRZA 3.1. Dane wyjściowe 3.2. Wentylacja Sali Podwieszenia oraz konstrukcje wsporcze 4. INSTALACJA WODY LODOWEJ Rurociągi wody lodowej, armatura 4a. INSTALACJA KLIMATYZACJI - system split 5. WYTYCZNE BRANŻOWE 5.1. Wytyczne p.poż 5.2. Wytyczne konstrukcyjne oraz budowlane 5.3. Wytyczne automatycznej regulacji 5.4. Wytyczne branży wod-kan 5.5. Wytyczne branży elektrycznej 6. UWAGI KOŃCOWE II. CZĘŚĆ RYSUNKOWA 1. Instalacja wentylacji mechanicznej i klimatyzacji parter skala 1:50 rys nr 1 2. Instalacja wentylacji mechanicznej i klimatyzacji dach skala 1:50 rys nr 2 3. Instalacja wentylacji mechanicznej przekrój A-A skala 1:50 rys nr 3 4. Schemat wody lodowej rys nr 4 5. Instalacja klimatyzacji skala 1:100 rys nr 5 2

3 Opis techniczny do projektu wykonawczego, instalacji wentylacji mechanicznej i klimatyzacji, instalacji wody lodowej dla budynku Państwowej Szkoły Muzycznej Im. Krzysztofa Pendereckiego w Dębicy zlokalizowanych na dz. nr 351/4, 352/1 obr. 1 w Dębicy. 1. PODSTAWA OPRACOWANIA. Projekt niniejszy opracowano na podstawie następujących materiałów: - Projekt architektoniczno budowlany rozbudowy budynku szkoły - Wytyczne otrzymane od Inwestora. - Obowiązujące normy i przepisy w projektowaniu. 2. ZAKRES OPRACOWANIA. Niniejsze opracowanie swym zakresem obejmuje: - instalacja wentylacji mechanicznej - instalacja klimatyzacji - instalacji wody lodowej 3. INSTALACJA WENTYLACJI I SCHŁADZANIA POWIETRZA Dane wyjściowe. Parametry powietrza zewnętrznego wg PN-76/B dla lata: - strefa klimatyczna III - temperatura zewnętrzna tzl = 30oC - wilgotność względna φzl = 45% - zawartość wilgoci xzl = 11,9g/kg - entalpia izl = 60,7 kj/kg Parametry powietrza zewnętrznego wg PN-76/B dla zimy: - strefa klimatyczna III - temperatura zewnętrzna tzz = -20oC - wilgotność względna φzz = 100% - zawartość wilgoci xzz = 0,8g/kg - entalpia izz = -18,5kJ/kg 3

4 Parametry powietrza wewnętrznego: - temperatura w pomieszczeniu Lato - 26 C Zima - 20 C przy normowych temperaturach zewnętrznych. Ilość powietrza nawiewanego oraz ilości powietrza zewnętrznego na podstawie bilansów cieplnych, norm wynosi - 45m3/h*os Wentylacja Sali koncertowej Ilości powietrza wentylacyjnego LP nazwa pomieszczenia pow. (std) kubatu. Vk ilość osób Vzew. Vn Vw krotn. Y p.went. - m2 m 3 m 3 /h m 3 /h m 3 /h 1/h rodzaj układu 1 Sala koncertowa 227, ,3 N/W-1 Dla pomieszczenia sali koncertowej zaprojektowano nawiew i wywiew powietrza za pomocą centrali wentylacyjnej zlokalizowanej na dachu budynku ( centrala wentylacyjna, sekcja: nawiewna, wywiewna, filtracyjna, mieszania, wymiennik obrotowy, nagrzewnica wodna, chłodnica wodna). Zaprojektowano centralę klimatyzacyjną typ VS-100-R-RMHC o wydajności 12000m3/h firmy VTS Clima lub równoważna. Instalacja wentylacji wraz z instalacją ogrzewania grzejnikowego zapewniać będzie ogrzewanie w sali koncertowej Na kanałach wentylacyjnych montować tłumiki akustyczne zgodnie z rysunkami. Instalację wentylacji wykonać z kanałów prostokątnych ocynkowanych. Układ powietrzny przewiduje nawiewanie uzdatnionego w centrali klimatyzacyjnej powietrza poprzez kanały prostokątne do sali za pośrednictwem nawiewników wirowych NS-8 825/72. Rozdział powietrza góra-góra. Wywiew z sali przez kratki wentylacyjne z przepustnicą zlokalizowane w przestrzeni nad sufitem podwieszanym. Powietrze z pomieszczenia do przestrzeni nadsufitowej przepływać będzie poprzez anemostaty kontaktowe SDA 598 x

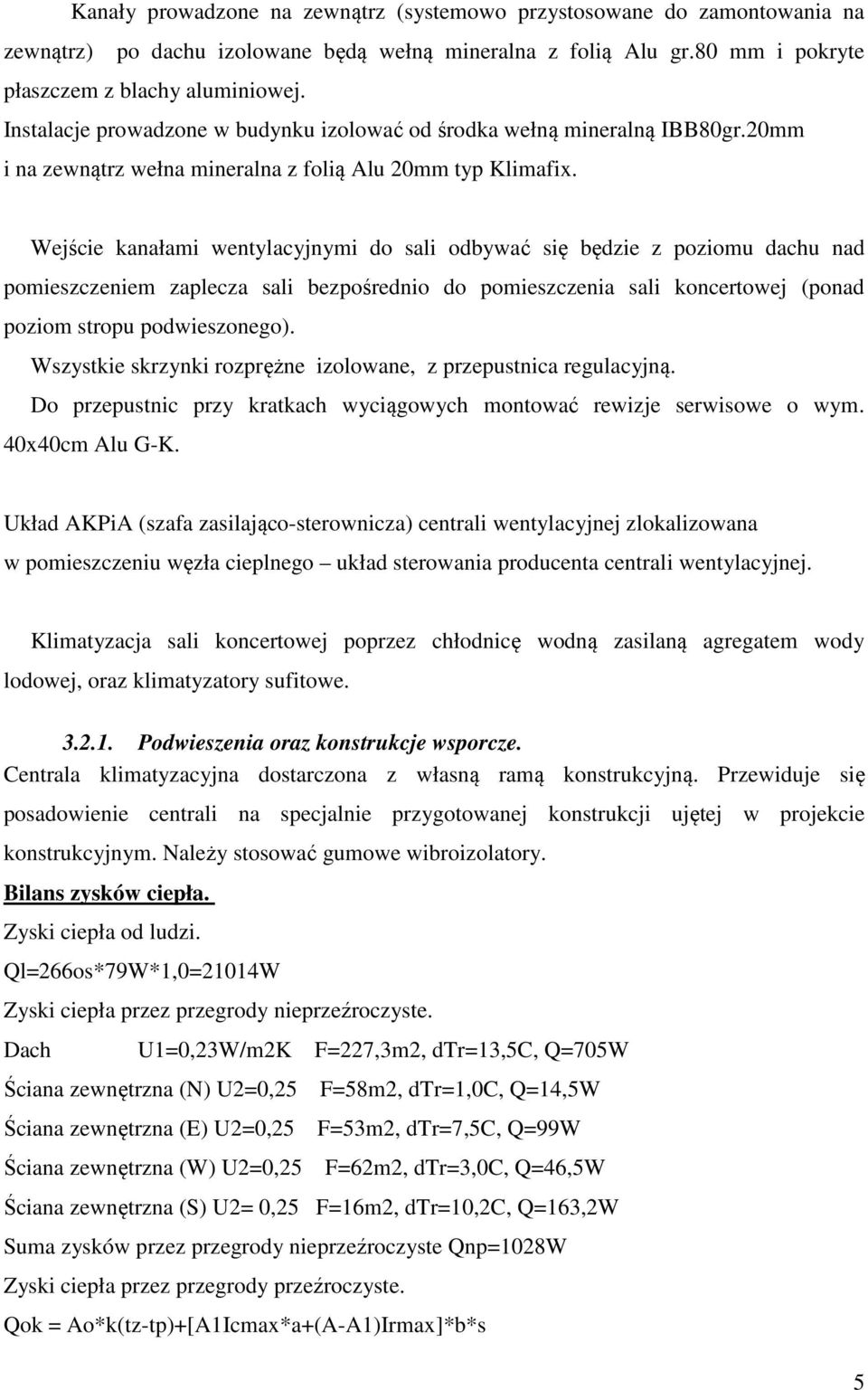

5 Kanały prowadzone na zewnątrz (systemowo przystosowane do zamontowania na zewnątrz) po dachu izolowane będą wełną mineralna z folią Alu gr.80 mm i pokryte płaszczem z blachy aluminiowej. Instalacje prowadzone w budynku izolować od środka wełną mineralną IBB80gr.20mm i na zewnątrz wełna mineralna z folią Alu 20mm typ Klimafix. Wejście kanałami wentylacyjnymi do sali odbywać się będzie z poziomu dachu nad pomieszczeniem zaplecza sali bezpośrednio do pomieszczenia sali koncertowej (ponad poziom stropu podwieszonego). Wszystkie skrzynki rozprężne izolowane, z przepustnica regulacyjną. Do przepustnic przy kratkach wyciągowych montować rewizje serwisowe o wym. 40x40cm Alu G-K. Układ AKPiA (szafa zasilająco-sterownicza) centrali wentylacyjnej zlokalizowana w pomieszczeniu węzła cieplnego układ sterowania producenta centrali wentylacyjnej. Klimatyzacja sali koncertowej poprzez chłodnicę wodną zasilaną agregatem wody lodowej, oraz klimatyzatory sufitowe Podwieszenia oraz konstrukcje wsporcze. Centrala klimatyzacyjna dostarczona z własną ramą konstrukcyjną. Przewiduje się posadowienie centrali na specjalnie przygotowanej konstrukcji ujętej w projekcie konstrukcyjnym. Należy stosować gumowe wibroizolatory. Bilans zysków ciepła. Zyski ciepła od ludzi. Ql=266os*79W*1,0=21014W Zyski ciepła przez przegrody nieprzeźroczyste. Dach U1=0,23W/m2K F=227,3m2, dtr=13,5c, Q=705W Ściana zewnętrzna (N) U2=0,25 Ściana zewnętrzna (E) U2=0,25 Ściana zewnętrzna (W) U2=0,25 F=58m2, dtr=1,0c, Q=14,5W F=53m2, dtr=7,5c, Q=99W F=62m2, dtr=3,0c, Q=46,5W Ściana zewnętrzna (S) U2= 0,25 F=16m2, dtr=10,2c, Q=163,2W Suma zysków przez przegrody nieprzeźroczyste Qnp=1028W Zyski ciepła przez przegrody przeźroczyste. Qok = Ao*k(tz-tp)+[A1Icmax*a+(A-A1)Irmax]*b*s 5

6 Ao=15*1,29=19,4m2 Qok=19,4*1,5*(30-23)+[0,9*0,65*19,4*590*1,0+0,1*0,65*19,4*128]*0,6*0,56 =203,7+2304=2507W Przyjęto szyby oklejone folią refleksyjną. Zyski ciepła od oświetlenia. Przyjęto wskaźnik mocy zainstalowanej 10W/m2. Moc zainstalowana 2270W. Qe=1,0*2270*0,15*(1-0,15)*0,6=173W Sumaryczne zyski ciepła Q= =24722W 4. INSTALACJA WODY LODOWEJ. Zaprojektowano układ wody lodowej o parametrach 7/12 0 C. Układ klimatyzacyjny składa się z centrali klimatyzacyjnej i agregatu wody lodowej. Zaprojektowano agregat zewnętrzny typ NRL0330L03 o mocy 70,4kW z modułem hydraulicznym (pompa dużej wysokości podnoszenia, naczynie wzbiorcze, zawór bezpieczeństwa i zbiornik o poj.300l) firmy Aermec lub równoważny, posadowiony na konstrukcji wsporczej na poziomie terenu Rurociągi wody lodowej, armatura Przewody inst. wody lodowej należy prowadzić zgodnie z rzutami od centrali wentylacyjne do agregatu wody lodowej. Przewiduje się zastosowanie instalacji z rur stalowych ze szwem o średnicy dn 80 wg PN-80/H Instalacje należy wyposażyć w odpowietrzniki w najwyższych i zawory spustowe w najniższych częściach instalacji, oraz niezbędną armaturę odcinającą. Instalacje montować na obejmach zimnochronnych typ Armafix. Przewody zaizolować otulinami kauczukowymi grubości 40mm. Instalacje oblachować blachą aluminiową. Instalacja poddać próbie szczelności na ciśnienie 5 bar(bez agregatu), a następnie przepłukać. 6

7 4a. INSTALACJA KLIMATYZACJI system split OPCJA REALIZACJA W II ETAPIE Dodatkowo powietrze w sali schładzane będzie przez układ klimatyzatorów kasetonowych inverter AUYF36LRLE/ AOYG36LETL o mocy chłodniczej 10kW - 2szt. Jednostki zewnętrzne zlokalizowane na dachu budynku istniejącego lokalizacja zgodnie z rysunkiem rys nr 2. dopuszcza się zmianę lokalizacji jednostek wewnętrznych dopasowując do aranżacji sufitu. Pomiędzy jednostka wewnętrzną i zewnętrzną wykonać instalację freonową z rur miedzianych izolowanych fi 9,52/15,88 wraz z instalacją sterującą. 5. WYTYCZNE BRANŻOWE Wytyczne p.poż Nie projektuje się przejść instalacyjnych przez ściany przeciwpożarowe wymagające stosowania klap przeciwpożarowych. Centralę klimatyzacyjną należy podłączyć do systemu sygnalizacji pożaru, tak aby w momencie wykrycia pożaru została ona automatycznie wyłączona Wytyczne konstrukcyjne oraz budowlane. Należy zapewnić dostęp do przepustnic, klap czyszczących, klimatyzatorów kasetonowych (pompki skroplin), poprzez drzwiczki rewizyjne. Wykonać: ramy wsporcze pod centrale i agregat wody lodowej. Konstrukcje wsporczą pod kanały i tłumiki prowadzone po dachu, jednostki zewnętrzne klimatyzatorów, Na etapie murowania ścian pozostawić otwory pod kanały wentylacyjne Wytyczne automatycznej regulacji. Centrale, wentylatory należy wyposażyć w automatykę (czujniki, siłowniki, presostaty, sterowniki) zapewniającą właściwą pracę układów wentylacyjnych i klimatyzacyjnych Wytyczne branży wod-kan. Należy wykonać instalację skroplin z klimatyzatorów z rur Technicznego instalacji wod-kan. PVC wg Projektu 7

8 5.5. Wytyczne branży elektrycznej. Wykonać podłączenia do instalacji elektrycznej zgodnie z danymi katalogowymi DTR danych urządzeń. Poniżej dane elektr. podstawowych urządzeń. Urządzenie pobór mocy el.kw ilość Napięcie lokalizacja lato zima LP - kw kw szt. V 1 Centrala VS-100R RMHC 8,1 8, dach 2 Agregat NRL przyziemie 3 klimatyzatory Q=10kW 6, wg rzutów suma 39,3 8,1 6. UWAGI KOŃCOWE. Warunki montażu i odbioru: Roboty zgodnie Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych cz. II Roboty instalacji sanitarnych i przemysłowych z zachowaniem przepisów BHP i przestrzeganiem instrukcji montażu poszczególnych urządzeń. Opracował: Witold Duszlak 8

9 7. Zestawienie materiałów. Instalacja wentylacji. Zestawienie kanałów i kształtek wentylacyjnych. Oznaczenie Opis elementu Szt. m2 Uwagi Nawiew Naw- 1 Czerpnia-Wyrzutnia CWP / 1500x1100 / AA /NR/brak 1 Naw- 2 Trójnik TR1v-N-C-900x x Naw- 3 Kanał wentylacyjny QD-N-C-900X Naw- 4 Redukcja sym. QPR6v-N-C-900x x Naw- 5 Łuk QBv-N-C-400x Naw- 6 Kanał wentylacyjny QD-N-C-400X Naw- 7 Redukcja sym. QPR6v-N-C-400x x Naw- 8 Redukcja sym. QPR6v-N-C-400x x Naw- 9 Kanał wentylacyjny QD-N-C-400X Naw- 10 Redukcja sym. QPR6v-N-C-400x x Naw- 11 Kanał wentylacyjny QD-N-C-400X Naw- 12 Redukcja PR1v-N-C-400x Naw- 13 Kolano BS-C Naw- 14 Kanał wentylacyjny SPR-C Naw- 15 Redukcja sym. QPR6v-N-C-900x x Naw- 16 Kanał wentylacyjny QD-N-C-800X Naw- 17 Redukcja sym. QPR6v-N-C-800x x Naw- 18 Kanał wentylacyjny QD-N-C-630X Naw- 19 Redukcja sym. QPR6v-N-C-630x x Naw- 20 Kanał wentylacyjny QD-N-C-1000X Naw- 21 Redukcja sym. QPR6v-N-C-1000x x Naw- 22 Kanał wentylacyjny QD-N-C-700X Naw- 23 Łuk QBv-N-C-630x Naw- 24 Kanał wentylacyjny QD-N-C-630X Naw- 25 Odsadzka QPR3v-N-C-900x Naw- 26 Kanał wentylacyjny QD-N-C-900X Naw- 27 Króciec ILPR Naw- 28 Kanał wentylacyjny QD-N-C-400X Naw- 29 Zaślepka QESv-N-C-400x Naw- 30 Łuk QBRv-N-C-1520x Naw- 31 Łuk QBv-N-C-900x Naw- 32 Łuk QBv-N-C-800x Naw- 33 Redukcja asym. QPR2v-N-C-1520x x m Naw- 34 Tłumik akustyczny SLQv-N-C Naw- 35 Kanał wentylacyjny QD-N-C-900X Naw- 36 Króciec amortyzowany QILA-210-N-C-1520x795 1 Naw- 37 Przewód elastyczny izolowany fi315 (mb) 23 Nawiewnik wirowy NS-8 825/

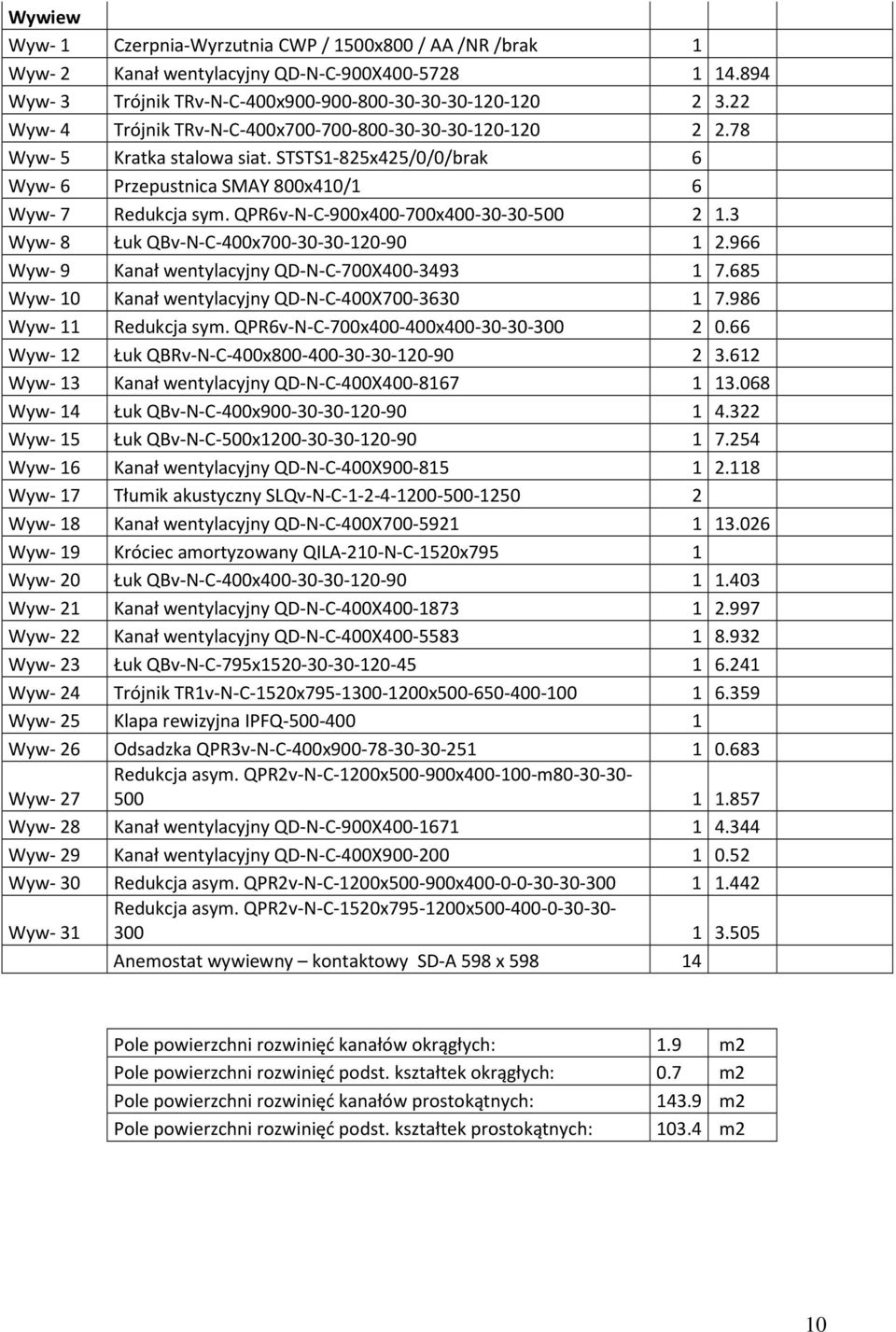

10 Wywiew Wyw- 1 Czerpnia-Wyrzutnia CWP / 1500x800 / AA /NR/brak 1 Wyw- 2 Kanał wentylacyjny QD-N-C-900X Wyw- 3 Trójnik TRv-N-C-400x Wyw- 4 Trójnik TRv-N-C-400x Wyw- 5 Kratka stalowa siat. STSTS1-825x425/0/0/brak 6 Wyw- 6 Przepustnica SMAY 800x410/1 6 Wyw- 7 Redukcja sym. QPR6v-N-C-900x x Wyw- 8 Łuk QBv-N-C-400x Wyw- 9 Kanał wentylacyjny QD-N-C-700X Wyw- 10 Kanał wentylacyjny QD-N-C-400X Wyw- 11 Redukcja sym. QPR6v-N-C-700x x Wyw- 12 Łuk QBRv-N-C-400x Wyw- 13 Kanał wentylacyjny QD-N-C-400X Wyw- 14 Łuk QBv-N-C-400x Wyw- 15 Łuk QBv-N-C-500x Wyw- 16 Kanał wentylacyjny QD-N-C-400X Wyw- 17 Tłumik akustyczny SLQv-N-C Wyw- 18 Kanał wentylacyjny QD-N-C-400X Wyw- 19 Króciec amortyzowany QILA-210-N-C-1520x795 1 Wyw- 20 Łuk QBv-N-C-400x Wyw- 21 Kanał wentylacyjny QD-N-C-400X Wyw- 22 Kanał wentylacyjny QD-N-C-400X Wyw- 23 Łuk QBv-N-C-795x Wyw- 24 Trójnik TR1v-N-C-1520x x Wyw- 25 Klapa rewizyjna IPFQ Wyw- 26 Odsadzka QPR3v-N-C-400x Wyw- 27 Redukcja asym. QPR2v-N-C-1200x x m Wyw- 28 Kanał wentylacyjny QD-N-C-900X Wyw- 29 Kanał wentylacyjny QD-N-C-400X Wyw- 30 Redukcja asym. QPR2v-N-C-1200x x Wyw- 31 Redukcja asym. QPR2v-N-C-1520x x Anemostat wywiewny kontaktowy SD-A 598 x Pole powierzchni rozwinięć kanałów okrągłych: 1.9 m2 Pole powierzchni rozwinięć podst. kształtek okrągłych: 0.7 m2 Pole powierzchni rozwinięć kanałów prostokątnych: m2 Pole powierzchni rozwinięć podst. kształtek prostokątnych: m2 10

11 Instalacja wody lodowej: Instalacja wody lodowej LP Materiał jm ilość uwagi Agregat wody lodowej NRL0300L03 z zb. buforowym 1 300L kpl 1 2 Rura stalowa z/s z kształtkami Dn80 m 30 3 Złącze amortyzacyjne ZKB Dn80 szt. 2 4 Zawór regulacyjny Hydrocontrol F Dn65 szt. 1 5 Zawór kulowy kołnierzowy Dn80 szt. 3 6 Otulina Armacel AF 89/40 m 30 7 Odpowietrznik automatyczny z zaworem stopowym 1/2" szt. 1 8 Zawór spustowy 1/2" szt. 1 11
