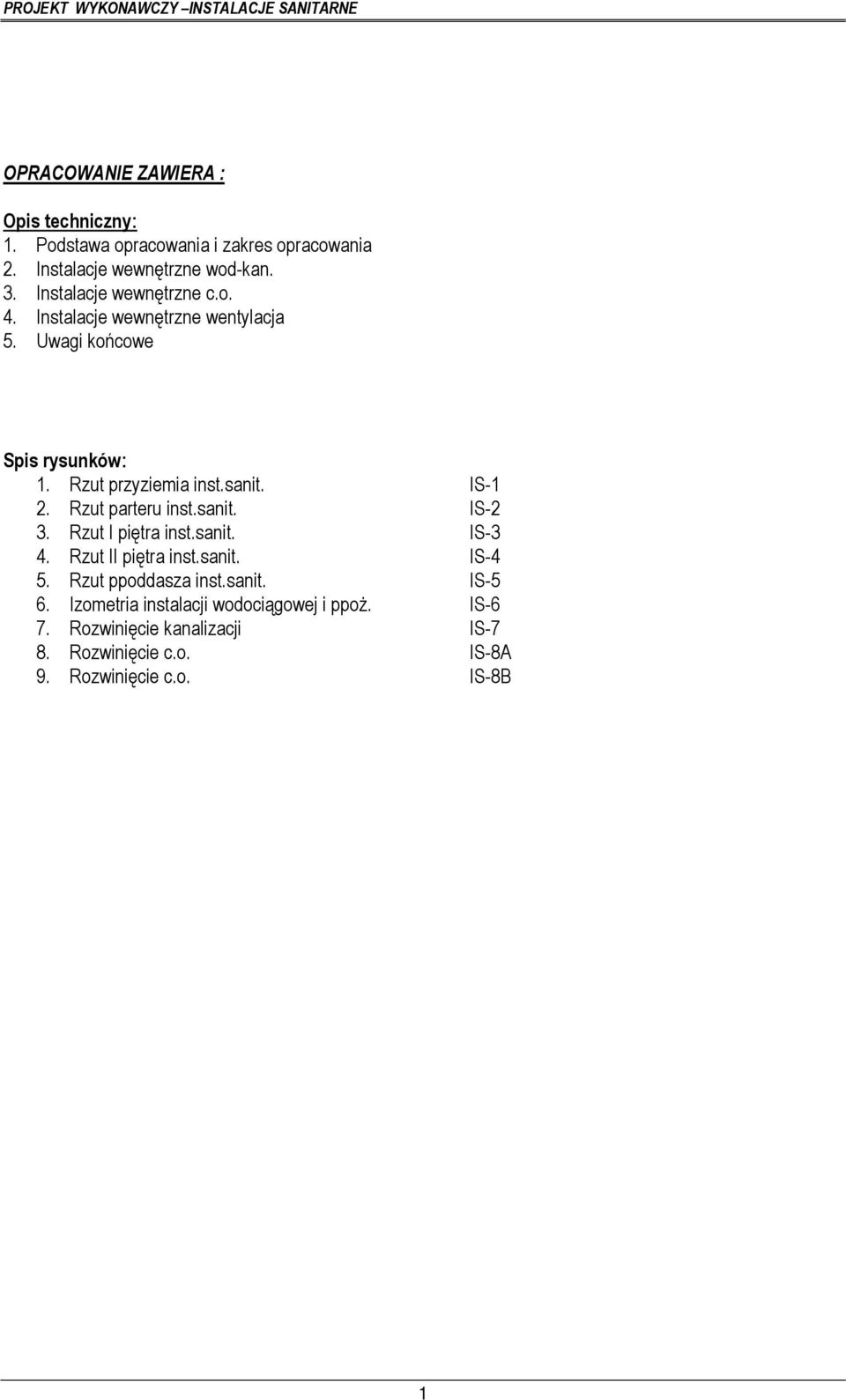

1 PROJEKT WYKONAWCZY INSTALACJE SANITARNE OPRACOWANIE ZAWIERA : Opis techniczny: 1. Podstawa opracowania i zakres opracowania 2. Instalacje wewnętrzne wod-kan. 3. Instalacje wewnętrzne c.o. 4. Instalacje wewnętrzne wentylacja 5. Uwagi końcowe Spis rysunków: 1. Rzut przyziemia inst.sanit. IS-1 2. Rzut parteru inst.sanit. IS-2 3. Rzut I piętra inst.sanit. IS-3 4. Rzut II piętra inst.sanit. IS-4 5. Rzut ppoddasza inst.sanit. IS-5 6. Izometria instalacji wodociągowej i ppoż. IS-6 7. Rozwinięcie kanalizacji IS-7 8. Rozwinięcie c.o. IS-8A 9. Rozwinięcie c.o. IS-8B 1

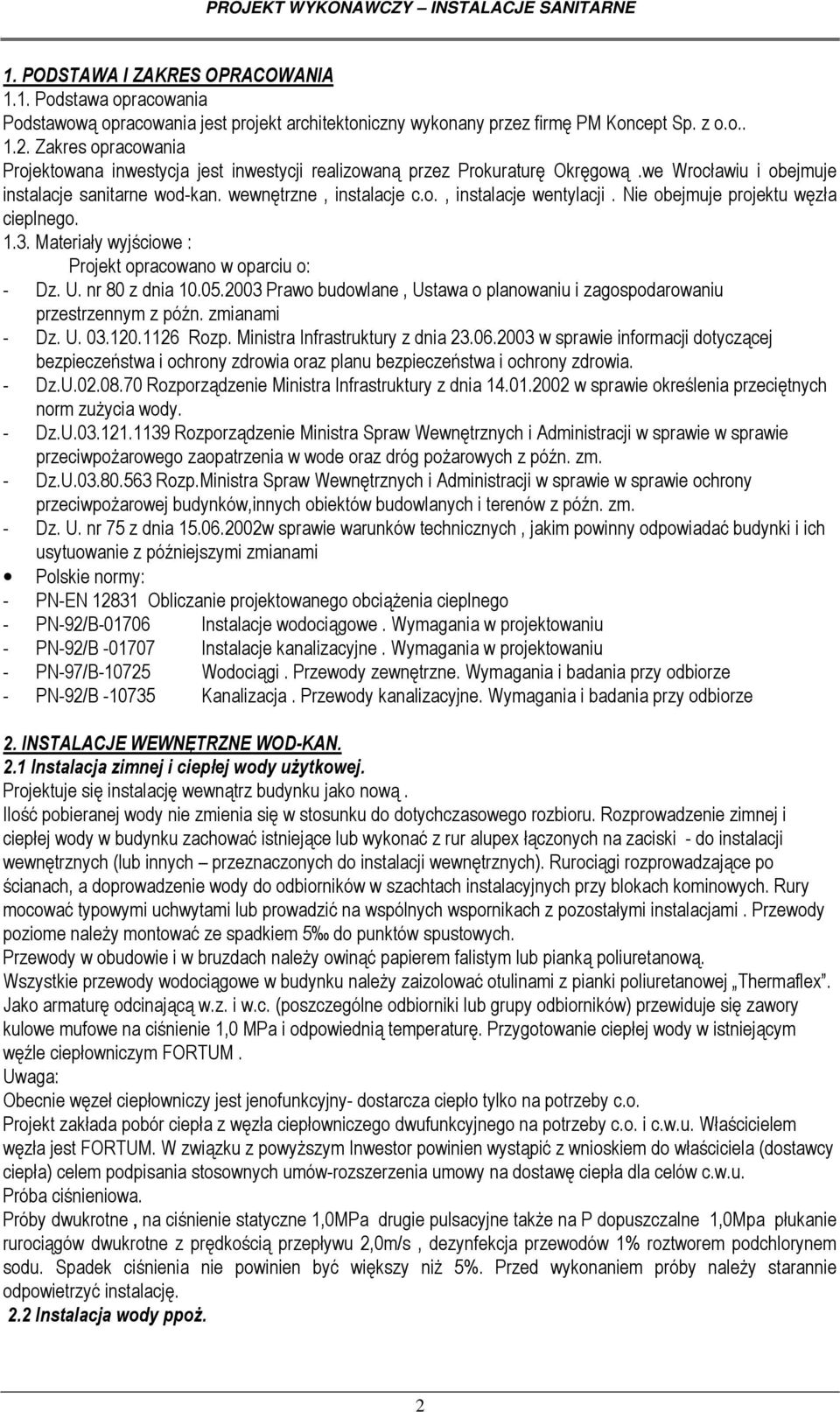

2 PROJEKT WYKONAWCZY INSTALACJE SANITARNE 1. PODSTAWA I ZAKRES OPRACOWANIA 1.1. Podstawa opracowania Podstawową opracowania jest projekt architektoniczny wykonany przez firmę PM Koncept Sp. z o.o Zakres opracowania Projektowana inwestycja jest inwestycji realizowaną przez Prokuraturę Okręgową.we Wrocławiu i obejmuje instalacje sanitarne wod-kan. wewnętrzne, instalacje c.o., instalacje wentylacji. Nie obejmuje projektu węzła cieplnego Materiały wyjściowe : Projekt opracowano w oparciu o: - Dz. U. nr 80 z dnia Prawo budowlane, Ustawa o planowaniu i zagospodarowaniu przestrzennym z późn. zmianami - Dz. U Rozp. Ministra Infrastruktury z dnia w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. - Dz.U Rozporządzenie Ministra Infrastruktury z dnia w sprawie określenia przeciętnych norm zużycia wody. - Dz.U Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie w sprawie przeciwpożarowego zaopatrzenia w wode oraz dróg pożarowych z późn. zm. - Dz.U Rozp.Ministra Spraw Wewnętrznych i Administracji w sprawie w sprawie ochrony przeciwpożarowej budynków,innych obiektów budowlanych i terenów z późn. zm. - Dz. U. nr 75 z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami Polskie normy: - PN-EN Obliczanie projektowanego obciążenia cieplnego - PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu - PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu - PN-97/B Wodociągi. Przewody zewnętrzne. Wymagania i badania przy odbiorze - PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze 2. INSTALACJE WEWNĘTRZNE WOD-KAN. 2.1 Instalacja zimnej i ciepłej wody użytkowej. Projektuje się instalację wewnątrz budynku jako nową. Ilość pobieranej wody nie zmienia się w stosunku do dotychczasowego rozbioru. Rozprowadzenie zimnej i ciepłej wody w budynku zachować istniejące lub wykonać z rur alupex łączonych na zaciski - do instalacji wewnętrznych (lub innych przeznaczonych do instalacji wewnętrznych). Rurociągi rozprowadzające po ścianach, a doprowadzenie wody do odbiorników w szachtach instalacyjnych przy blokach kominowych. Rury mocować typowymi uchwytami lub prowadzić na wspólnych wspornikach z pozostałymi instalacjami. Przewody poziome należy montować ze spadkiem 5 do punktów spustowych. Przewody w obudowie i w bruzdach należy owinąć papierem falistym lub pianką poliuretanową. Wszystkie przewody wodociągowe w budynku należy zaizolować otulinami z pianki poliuretanowej Thermaflex. Jako armaturę odcinającą w.z. i w.c. (poszczególne odbiorniki lub grupy odbiorników) przewiduje się zawory kulowe mufowe na ciśnienie 1,0 MPa i odpowiednią temperaturę. Przygotowanie ciepłej wody w istniejącym węźle ciepłowniczym FORTUM. Uwaga: Obecnie węzeł ciepłowniczy jest jenofunkcyjny- dostarcza ciepło tylko na potrzeby c.o. Projekt zakłada pobór ciepła z węzła ciepłowniczego dwufunkcyjnego na potrzeby c.o. i c.w.u. Właścicielem węzła jest FORTUM. W związku z powyższym Inwestor powinien wystąpić z wnioskiem do właściciela (dostawcy ciepła) celem podpisania stosownych umów-rozszerzenia umowy na dostawę ciepła dla celów c.w.u. Próba ciśnieniowa. Próby dwukrotne, na ciśnienie statyczne 1,0MPa drugie pulsacyjne także na P dopuszczalne 1,0Mpa płukanie rurociągów dwukrotne z prędkością przepływu 2,0m/s, dezynfekcja przewodów 1% roztworem podchlorynem sodu. Spadek ciśnienia nie powinien być większy niż 5%. Przed wykonaniem próby należy starannie odpowietrzyć instalację. 2.2 Instalacja wody ppoż. 2

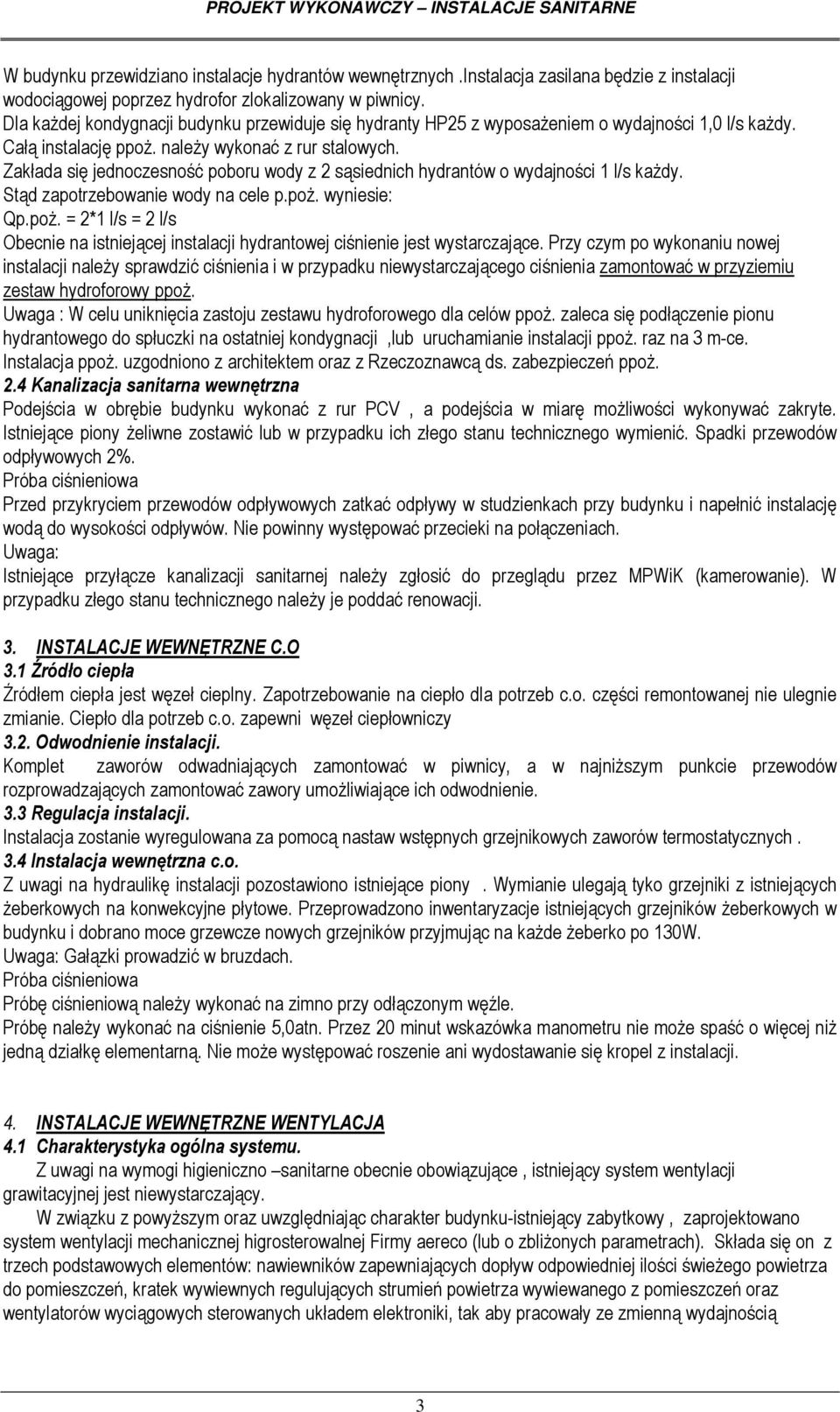

3 PROJEKT WYKONAWCZY INSTALACJE SANITARNE W budynku przewidziano instalacje hydrantów wewnętrznych.instalacja zasilana będzie z instalacji wodociągowej poprzez hydrofor zlokalizowany w piwnicy. Dla każdej kondygnacji budynku przewiduje się hydranty HP25 z wyposażeniem o wydajności 1,0 l/s każdy. Całą instalację ppoż. należy wykonać z rur stalowych. Zakłada się jednoczesność poboru wody z 2 sąsiednich hydrantów o wydajności 1 l/s każdy. Stąd zapotrzebowanie wody na cele p.poż. wyniesie: Qp.poż. = 2*1 l/s = 2 l/s Obecnie na istniejącej instalacji hydrantowej ciśnienie jest wystarczające. Przy czym po wykonaniu nowej instalacji należy sprawdzić ciśnienia i w przypadku niewystarczającego ciśnienia zamontować w przyziemiu zestaw hydroforowy ppoż. Uwaga : W celu uniknięcia zastoju zestawu hydroforowego dla celów ppoż. zaleca się podłączenie pionu hydrantowego do spłuczki na ostatniej kondygnacji,lub uruchamianie instalacji ppoż. raz na 3 m-ce. Instalacja ppoż. uzgodniono z architektem oraz z Rzeczoznawcą ds. zabezpieczeń ppoż. 2.4 Kanalizacja sanitarna wewnętrzna Podejścia w obrębie budynku wykonać z rur PCV, a podejścia w miarę możliwości wykonywać zakryte. Istniejące piony żeliwne zostawić lub w przypadku ich złego stanu technicznego wymienić. Spadki przewodów odpływowych 2%. Próba ciśnieniowa Przed przykryciem przewodów odpływowych zatkać odpływy w studzienkach przy budynku i napełnić instalację wodą do wysokości odpływów. Nie powinny występować przecieki na połączeniach. Uwaga: Istniejące przyłącze kanalizacji sanitarnej należy zgłosić do przeglądu przez MPWiK (kamerowanie). W przypadku złego stanu technicznego należy je poddać renowacji. 3. INSTALACJE WEWNĘTRZNE C.O 3.1 Źródło ciepła Źródłem ciepła jest węzeł cieplny. Zapotrzebowanie na ciepło dla potrzeb c.o. części remontowanej nie ulegnie zmianie. Ciepło dla potrzeb c.o. zapewni węzeł ciepłowniczy 3.2. Odwodnienie instalacji. Komplet zaworów odwadniających zamontować w piwnicy, a w najniższym punkcie przewodów rozprowadzających zamontować zawory umożliwiające ich odwodnienie. 3.3 Regulacja instalacji. Instalacja zostanie wyregulowana za pomocą nastaw wstępnych grzejnikowych zaworów termostatycznych. 3.4 Instalacja wewnętrzna c.o. Z uwagi na hydraulikę instalacji pozostawiono istniejące piony. Wymianie ulegają tyko grzejniki z istniejących żeberkowych na konwekcyjne płytowe. Przeprowadzono inwentaryzacje istniejących grzejników żeberkowych w budynku i dobrano moce grzewcze nowych grzejników przyjmując na każde żeberko po 130W. Uwaga: Gałązki prowadzić w bruzdach. Próba ciśnieniowa Próbę ciśnieniową należy wykonać na zimno przy odłączonym węźle. Próbę należy wykonać na ciśnienie 5,0atn. Przez 20 minut wskazówka manometru nie może spaść o więcej niż jedną działkę elementarną. Nie może występować roszenie ani wydostawanie się kropel z instalacji. 4. INSTALACJE WEWNĘTRZNE WENTYLACJA 4.1 Charakterystyka ogólna systemu. Z uwagi na wymogi higieniczno sanitarne obecnie obowiązujące, istniejący system wentylacji grawitacyjnej jest niewystarczający. W związku z powyższym oraz uwzględniając charakter budynku-istniejący zabytkowy, zaprojektowano system wentylacji mechanicznej higrosterowalnej Firmy aereco (lub o zbliżonych parametrach). Składa się on z trzech podstawowych elementów: nawiewników zapewniających dopływ odpowiedniej ilości świeżego powietrza do pomieszczeń, kratek wywiewnych regulujących strumień powietrza wywiewanego z pomieszczeń oraz wentylatorów wyciągowych sterowanych układem elektroniki, tak aby pracowały ze zmienną wydajnością 3

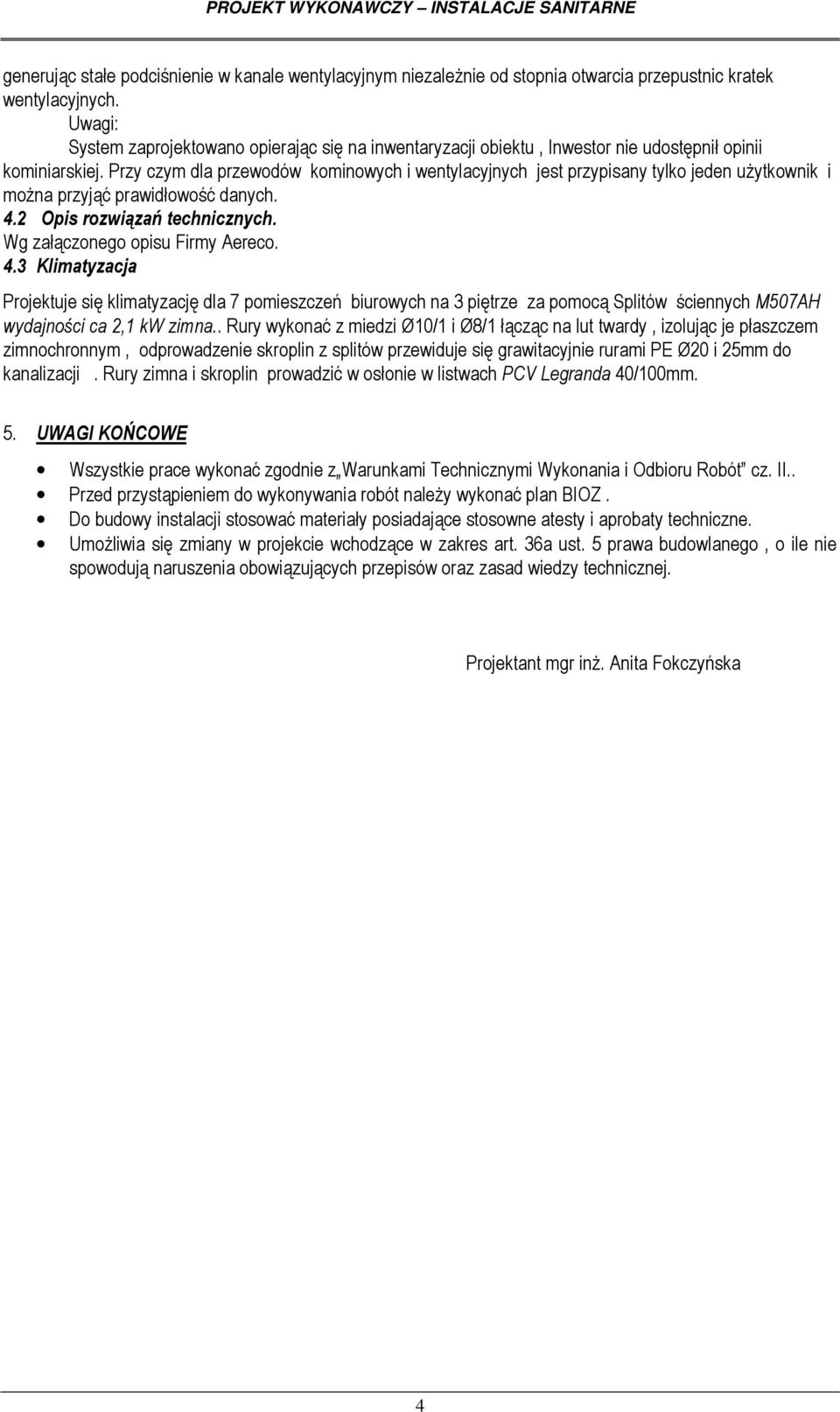

4 PROJEKT WYKONAWCZY INSTALACJE SANITARNE generując stałe podciśnienie w kanale wentylacyjnym niezależnie od stopnia otwarcia przepustnic kratek wentylacyjnych. Uwagi: System zaprojektowano opierając się na inwentaryzacji obiektu, Inwestor nie udostępnił opinii kominiarskiej. Przy czym dla przewodów kominowych i wentylacyjnych jest przypisany tylko jeden użytkownik i można przyjąć prawidłowość danych. 4.2 Opis rozwiązań technicznych. Wg załączonego opisu Firmy Aereco. 4.3 Klimatyzacja Projektuje się klimatyzację dla 7 pomieszczeń biurowych na 3 piętrze za pomocą Splitów ściennych M507AH wydajności ca 2,1 kw zimna.. Rury wykonać z miedzi Ø10/1 i Ø8/1 łącząc na lut twardy, izolując je płaszczem zimnochronnym, odprowadzenie skroplin z splitów przewiduje się grawitacyjnie rurami PE Ø20 i 25mm do kanalizacji. Rury zimna i skroplin prowadzić w osłonie w listwach PCV Legranda 40/100mm. 5. UWAGI KOŃCOWE Wszystkie prace wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót cz. II.. Przed przystąpieniem do wykonywania robót należy wykonać plan BIOZ. Do budowy instalacji stosować materiały posiadające stosowne atesty i aprobaty techniczne. Umożliwia się zmiany w projekcie wchodzące w zakres art. 36a ust. 5 prawa budowlanego, o ile nie spowodują naruszenia obowiązujących przepisów oraz zasad wiedzy technicznej. Projektant mgr inż. Anita Fokczyńska 4

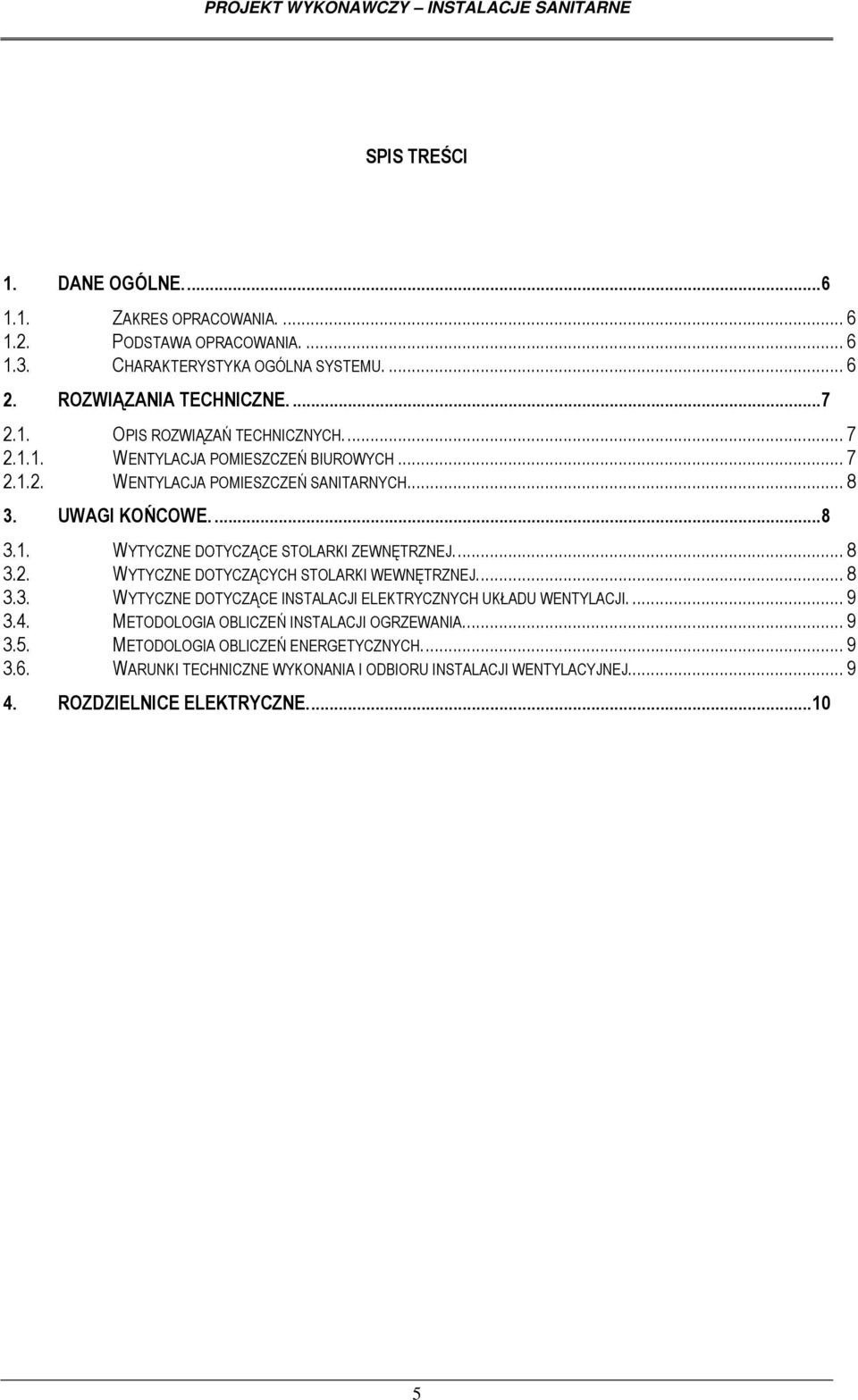

5 PROJEKT WYKONAWCZY INSTALACJE SANITARNE SPIS TREŚCI 1. DANE OGÓLNE ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA CHARAKTERYSTYKA OGÓLNA SYSTEMU ROZWIĄZANIA TECHNICZNE OPIS ROZWIĄZAŃ TECHNICZNYCH WENTYLACJA POMIESZCZEŃ BIUROWYCH WENTYLACJA POMIESZCZEŃ SANITARNYCH UWAGI KOŃCOWE WYTYCZNE DOTYCZĄCE STOLARKI ZEWNĘTRZNEJ WYTYCZNE DOTYCZĄCYCH STOLARKI WEWNĘTRZNEJ WYTYCZNE DOTYCZĄCE INSTALACJI ELEKTRYCZNYCH UKŁADU WENTYLACJI METODOLOGIA OBLICZEŃ INSTALACJI OGRZEWANIA METODOLOGIA OBLICZEŃ ENERGETYCZNYCH WARUNKI TECHNICZNE WYKONANIA I ODBIORU INSTALACJI WENTYLACYJNEJ ROZDZIELNICE ELEKTRYCZNE

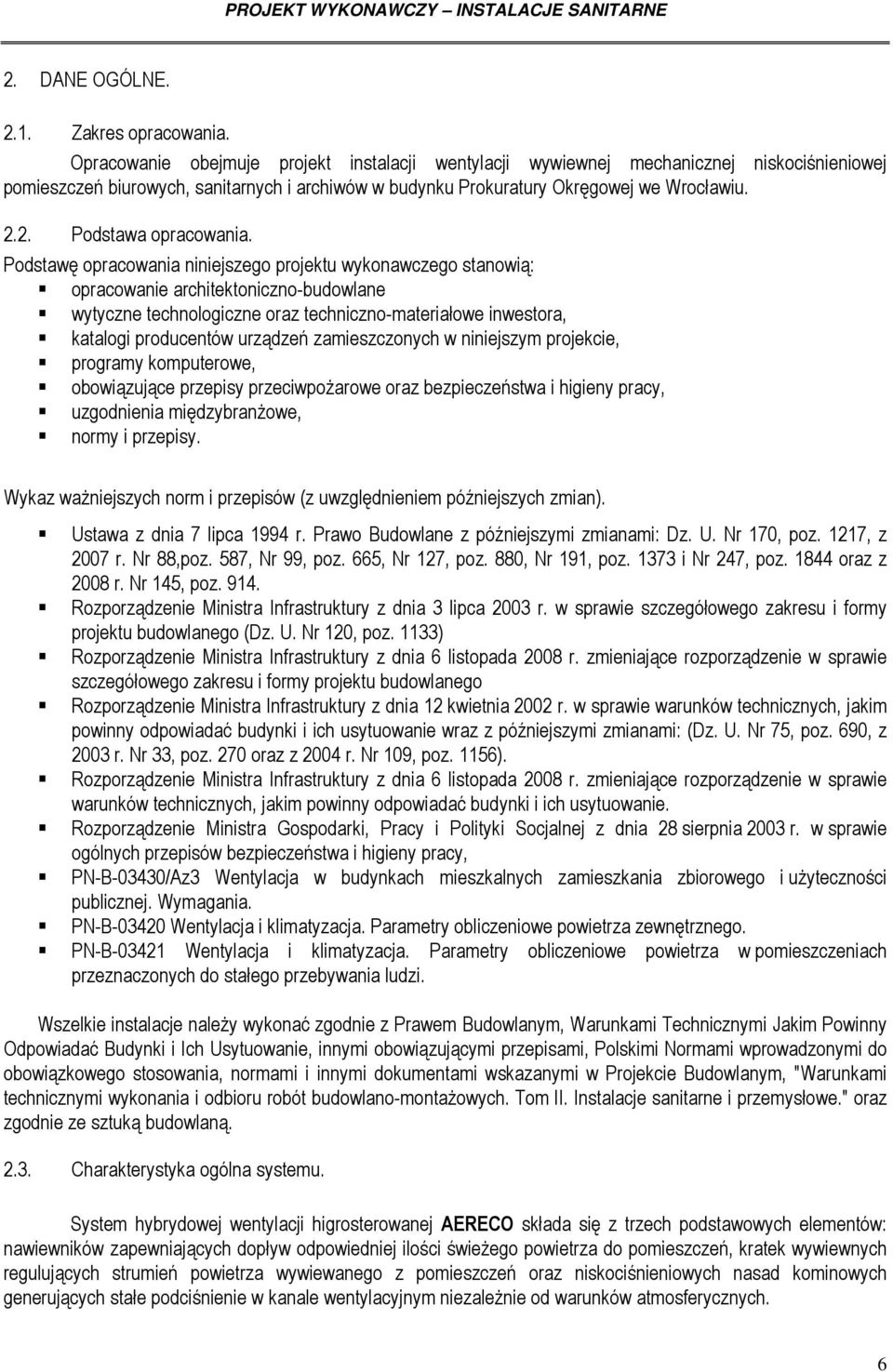

6 PROJEKT WYKONAWCZY INSTALACJE SANITARNE 2. DANE OGÓLNE Zakres opracowania. Opracowanie obejmuje projekt instalacji wentylacji wywiewnej mechanicznej niskociśnieniowej pomieszczeń biurowych, sanitarnych i archiwów w budynku Prokuratury Okręgowej we Wrocławiu Podstawa opracowania. Podstawę opracowania niniejszego projektu wykonawczego stanowią: opracowanie architektoniczno-budowlane wytyczne technologiczne oraz techniczno-materiałowe inwestora, katalogi producentów urządzeń zamieszczonych w niniejszym projekcie, programy komputerowe, obowiązujące przepisy przeciwpożarowe oraz bezpieczeństwa i higieny pracy, uzgodnienia międzybranżowe, normy i przepisy. Wykaz ważniejszych norm i przepisów (z uwzględnieniem późniejszych zmian). Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane z późniejszymi zmianami: Dz. U. Nr 170, poz. 1217, z 2007 r. Nr 88,poz. 587, Nr 99, poz. 665, Nr 127, poz. 880, Nr 191, poz i Nr 247, poz oraz z 2008 r. Nr 145, poz Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133) Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wraz z późniejszymi zmianami: (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270 oraz z 2004 r. Nr 109, poz. 1156). Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Gospodarki, Pracy i Polityki Socjalnej z dnia 28 sierpnia 2003 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, PN-B-03430/Az3 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN-B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. PN-B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza w pomieszczeniach przeznaczonych do stałego przebywania ludzi. Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami Technicznymi Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie Budowlanym, "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II. Instalacje sanitarne i przemysłowe." oraz zgodnie ze sztuką budowlaną Charakterystyka ogólna systemu. System hybrydowej wentylacji higrosterowanej AERECO składa się z trzech podstawowych elementów: nawiewników zapewniających dopływ odpowiedniej ilości świeżego powietrza do pomieszczeń, kratek wywiewnych regulujących strumień powietrza wywiewanego z pomieszczeń oraz niskociśnieniowych nasad kominowych generujących stałe podciśnienie w kanale wentylacyjnym niezależnie od warunków atmosferycznych. 6

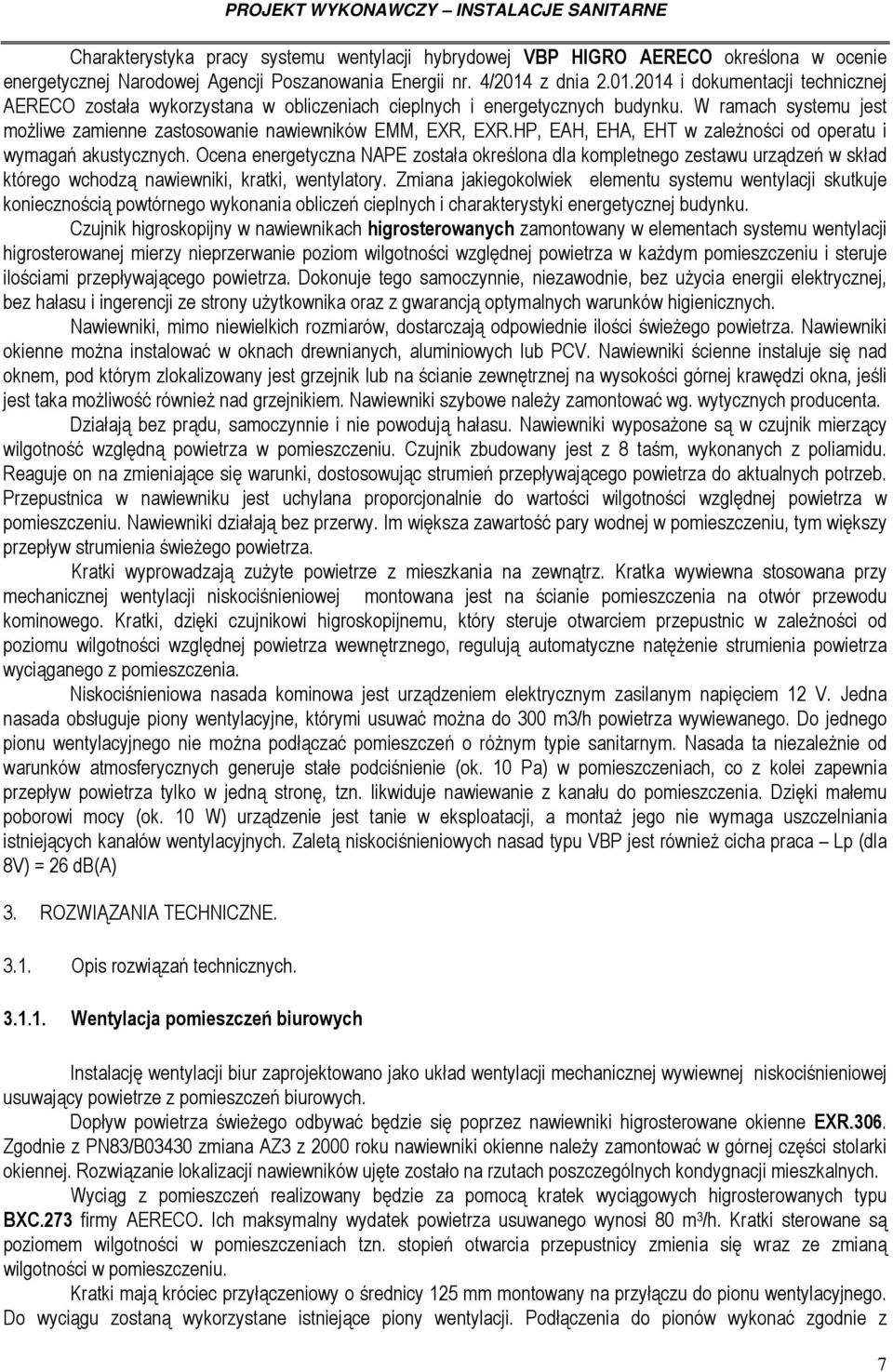

7 PROJEKT WYKONAWCZY INSTALACJE SANITARNE Charakterystyka pracy systemu wentylacji hybrydowej VBP HIGRO AERECO określona w ocenie energetycznej Narodowej Agencji Poszanowania Energii nr. 4/2014 z dnia i dokumentacji technicznej AERECO została wykorzystana w obliczeniach cieplnych i energetycznych budynku. W ramach systemu jest możliwe zamienne zastosowanie nawiewników EMM, EXR, EXR.HP, EAH, EHA, EHT w zależności od operatu i wymagań akustycznych. Ocena energetyczna NAPE została określona dla kompletnego zestawu urządzeń w skład którego wchodzą nawiewniki, kratki, wentylatory. Zmiana jakiegokolwiek elementu systemu wentylacji skutkuje koniecznością powtórnego wykonania obliczeń cieplnych i charakterystyki energetycznej budynku. Czujnik higroskopijny w nawiewnikach higrosterowanych zamontowany w elementach systemu wentylacji higrosterowanej mierzy nieprzerwanie poziom wilgotności względnej powietrza w każdym pomieszczeniu i steruje ilościami przepływającego powietrza. Dokonuje tego samoczynnie, niezawodnie, bez użycia energii elektrycznej, bez hałasu i ingerencji ze strony użytkownika oraz z gwarancją optymalnych warunków higienicznych. Nawiewniki, mimo niewielkich rozmiarów, dostarczają odpowiednie ilości świeżego powietrza. Nawiewniki okienne można instalować w oknach drewnianych, aluminiowych lub PCV. Nawiewniki ścienne instaluje się nad oknem, pod którym zlokalizowany jest grzejnik lub na ścianie zewnętrznej na wysokości górnej krawędzi okna, jeśli jest taka możliwość również nad grzejnikiem. Nawiewniki szybowe należy zamontować wg. wytycznych producenta. Działają bez prądu, samoczynnie i nie powodują hałasu. Nawiewniki wyposażone są w czujnik mierzący wilgotność względną powietrza w pomieszczeniu. Czujnik zbudowany jest z 8 taśm, wykonanych z poliamidu. Reaguje on na zmieniające się warunki, dostosowując strumień przepływającego powietrza do aktualnych potrzeb. Przepustnica w nawiewniku jest uchylana proporcjonalnie do wartości wilgotności względnej powietrza w pomieszczeniu. Nawiewniki działają bez przerwy. Im większa zawartość pary wodnej w pomieszczeniu, tym większy przepływ strumienia świeżego powietrza. Kratki wyprowadzają zużyte powietrze z mieszkania na zewnątrz. Kratka wywiewna stosowana przy mechanicznej wentylacji niskociśnieniowej montowana jest na ścianie pomieszczenia na otwór przewodu kominowego. Kratki, dzięki czujnikowi higroskopijnemu, który steruje otwarciem przepustnic w zależności od poziomu wilgotności względnej powietrza wewnętrznego, regulują automatyczne natężenie strumienia powietrza wyciąganego z pomieszczenia. Niskociśnieniowa nasada kominowa jest urządzeniem elektrycznym zasilanym napięciem 12 V. Jedna nasada obsługuje piony wentylacyjne, którymi usuwać można do 300 m3/h powietrza wywiewanego. Do jednego pionu wentylacyjnego nie można podłączać pomieszczeń o różnym typie sanitarnym. Nasada ta niezależnie od warunków atmosferycznych generuje stałe podciśnienie (ok. 10 Pa) w pomieszczeniach, co z kolei zapewnia przepływ powietrza tylko w jedną stronę, tzn. likwiduje nawiewanie z kanału do pomieszczenia. Dzięki małemu poborowi mocy (ok. 10 W) urządzenie jest tanie w eksploatacji, a montaż jego nie wymaga uszczelniania istniejących kanałów wentylacyjnych. Zaletą niskociśnieniowych nasad typu VBP jest również cicha praca Lp (dla 8V) = 26 db(a) 3. ROZWIĄZANIA TECHNICZNE Opis rozwiązań technicznych Wentylacja pomieszczeń biurowych Instalację wentylacji biur zaprojektowano jako układ wentylacji mechanicznej wywiewnej niskociśnieniowej usuwający powietrze z pomieszczeń biurowych. Dopływ powietrza świeżego odbywać będzie się poprzez nawiewniki higrosterowane okienne EXR.306. Zgodnie z PN83/B03430 zmiana AZ3 z 2000 roku nawiewniki okienne należy zamontować w górnej części stolarki okiennej. Rozwiązanie lokalizacji nawiewników ujęte zostało na rzutach poszczególnych kondygnacji mieszkalnych. Wyciąg z pomieszczeń realizowany będzie za pomocą kratek wyciągowych higrosterowanych typu BXC.273 firmy AERECO. Ich maksymalny wydatek powietrza usuwanego wynosi 80 m 3 /h. Kratki sterowane są poziomem wilgotności w pomieszczeniach tzn. stopień otwarcia przepustnicy zmienia się wraz ze zmianą wilgotności w pomieszczeniu. Kratki mają króciec przyłączeniowy o średnicy 125 mm montowany na przyłączu do pionu wentylacyjnego. Do wyciągu zostaną wykorzystane istniejące piony wentylacji. Podłączenia do pionów wykonać zgodnie z 7

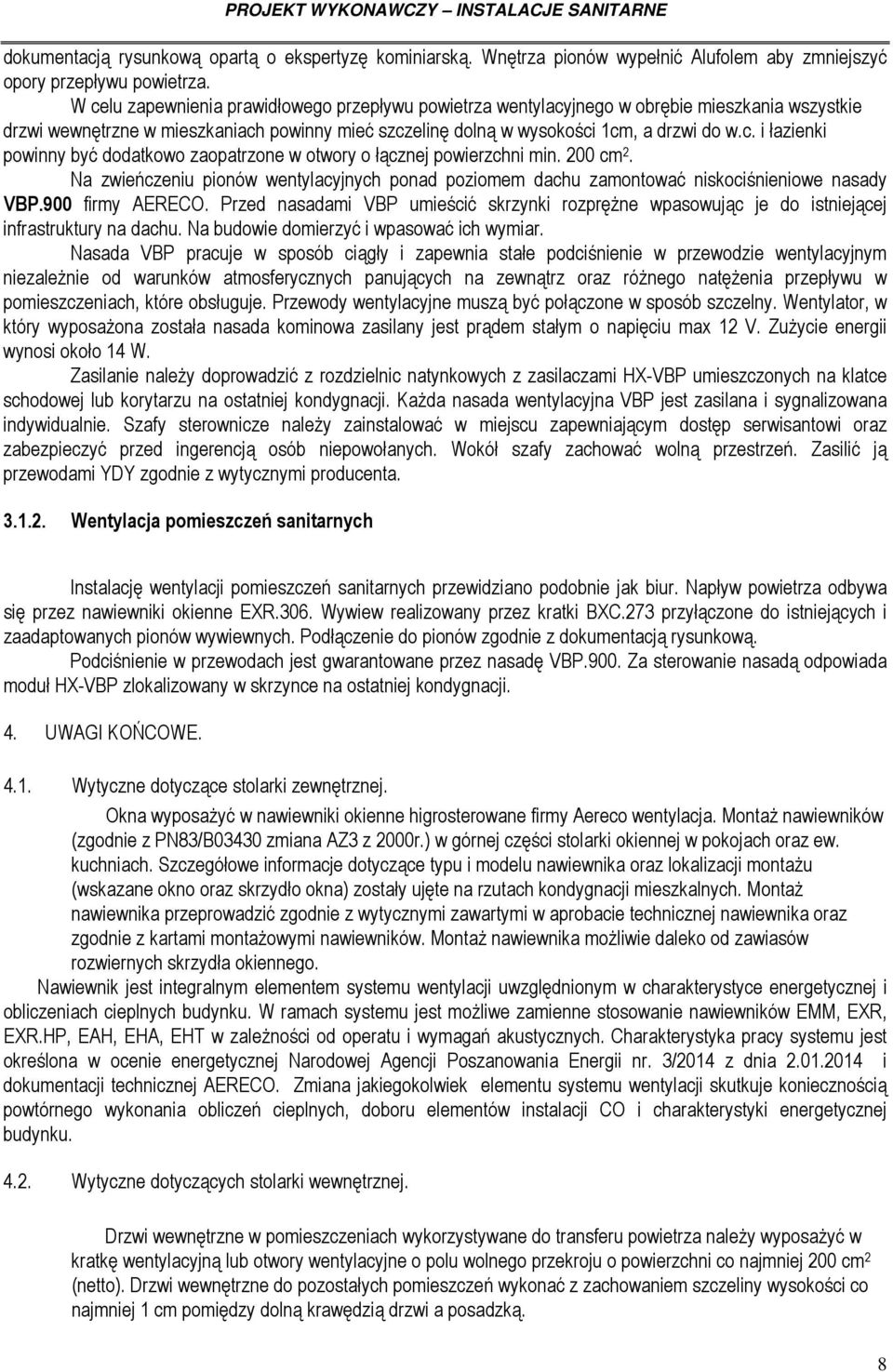

8 PROJEKT WYKONAWCZY INSTALACJE SANITARNE dokumentacją rysunkową opartą o ekspertyzę kominiarską. Wnętrza pionów wypełnić Alufolem aby zmniejszyć opory przepływu powietrza. W celu zapewnienia prawidłowego przepływu powietrza wentylacyjnego w obrębie mieszkania wszystkie drzwi wewnętrzne w mieszkaniach powinny mieć szczelinę dolną w wysokości 1cm, a drzwi do w.c. i łazienki powinny być dodatkowo zaopatrzone w otwory o łącznej powierzchni min. 200 cm 2. Na zwieńczeniu pionów wentylacyjnych ponad poziomem dachu zamontować niskociśnieniowe nasady VBP.900 firmy AERECO. Przed nasadami VBP umieścić skrzynki rozprężne wpasowując je do istniejącej infrastruktury na dachu. Na budowie domierzyć i wpasować ich wymiar. Nasada VBP pracuje w sposób ciągły i zapewnia stałe podciśnienie w przewodzie wentylacyjnym niezależnie od warunków atmosferycznych panujących na zewnątrz oraz różnego natężenia przepływu w pomieszczeniach, które obsługuje. Przewody wentylacyjne muszą być połączone w sposób szczelny. Wentylator, w który wyposażona została nasada kominowa zasilany jest prądem stałym o napięciu max 12 V. Zużycie energii wynosi około 14 W. Zasilanie należy doprowadzić z rozdzielnic natynkowych z zasilaczami HX-VBP umieszczonych na klatce schodowej lub korytarzu na ostatniej kondygnacji. Każda nasada wentylacyjna VBP jest zasilana i sygnalizowana indywidualnie. Szafy sterownicze należy zainstalować w miejscu zapewniającym dostęp serwisantowi oraz zabezpieczyć przed ingerencją osób niepowołanych. Wokół szafy zachować wolną przestrzeń. Zasilić ją przewodami YDY zgodnie z wytycznymi producenta Wentylacja pomieszczeń sanitarnych Instalację wentylacji pomieszczeń sanitarnych przewidziano podobnie jak biur. Napływ powietrza odbywa się przez nawiewniki okienne EXR.306. Wywiew realizowany przez kratki BXC.273 przyłączone do istniejących i zaadaptowanych pionów wywiewnych. Podłączenie do pionów zgodnie z dokumentacją rysunkową. Podciśnienie w przewodach jest gwarantowane przez nasadę VBP.900. Za sterowanie nasadą odpowiada moduł HX-VBP zlokalizowany w skrzynce na ostatniej kondygnacji. 4. UWAGI KOŃCOWE Wytyczne dotyczące stolarki zewnętrznej. Okna wyposażyć w nawiewniki okienne higrosterowane firmy Aereco wentylacja. Montaż nawiewników (zgodnie z PN83/B03430 zmiana AZ3 z 2000r.) w górnej części stolarki okiennej w pokojach oraz ew. kuchniach. Szczegółowe informacje dotyczące typu i modelu nawiewnika oraz lokalizacji montażu (wskazane okno oraz skrzydło okna) zostały ujęte na rzutach kondygnacji mieszkalnych. Montaż nawiewnika przeprowadzić zgodnie z wytycznymi zawartymi w aprobacie technicznej nawiewnika oraz zgodnie z kartami montażowymi nawiewników. Montaż nawiewnika możliwie daleko od zawiasów rozwiernych skrzydła okiennego. Nawiewnik jest integralnym elementem systemu wentylacji uwzględnionym w charakterystyce energetycznej i obliczeniach cieplnych budynku. W ramach systemu jest możliwe zamienne stosowanie nawiewników EMM, EXR, EXR.HP, EAH, EHA, EHT w zależności od operatu i wymagań akustycznych. Charakterystyka pracy systemu jest określona w ocenie energetycznej Narodowej Agencji Poszanowania Energii nr. 3/2014 z dnia i dokumentacji technicznej AERECO. Zmiana jakiegokolwiek elementu systemu wentylacji skutkuje koniecznością powtórnego wykonania obliczeń cieplnych, doboru elementów instalacji CO i charakterystyki energetycznej budynku Wytyczne dotyczących stolarki wewnętrznej. Drzwi wewnętrzne w pomieszczeniach wykorzystywane do transferu powietrza należy wyposażyć w kratkę wentylacyjną lub otwory wentylacyjne o polu wolnego przekroju o powierzchni co najmniej 200 cm 2 (netto). Drzwi wewnętrzne do pozostałych pomieszczeń wykonać z zachowaniem szczeliny wysokości co najmniej 1 cm pomiędzy dolną krawędzią drzwi a posadzką. 8

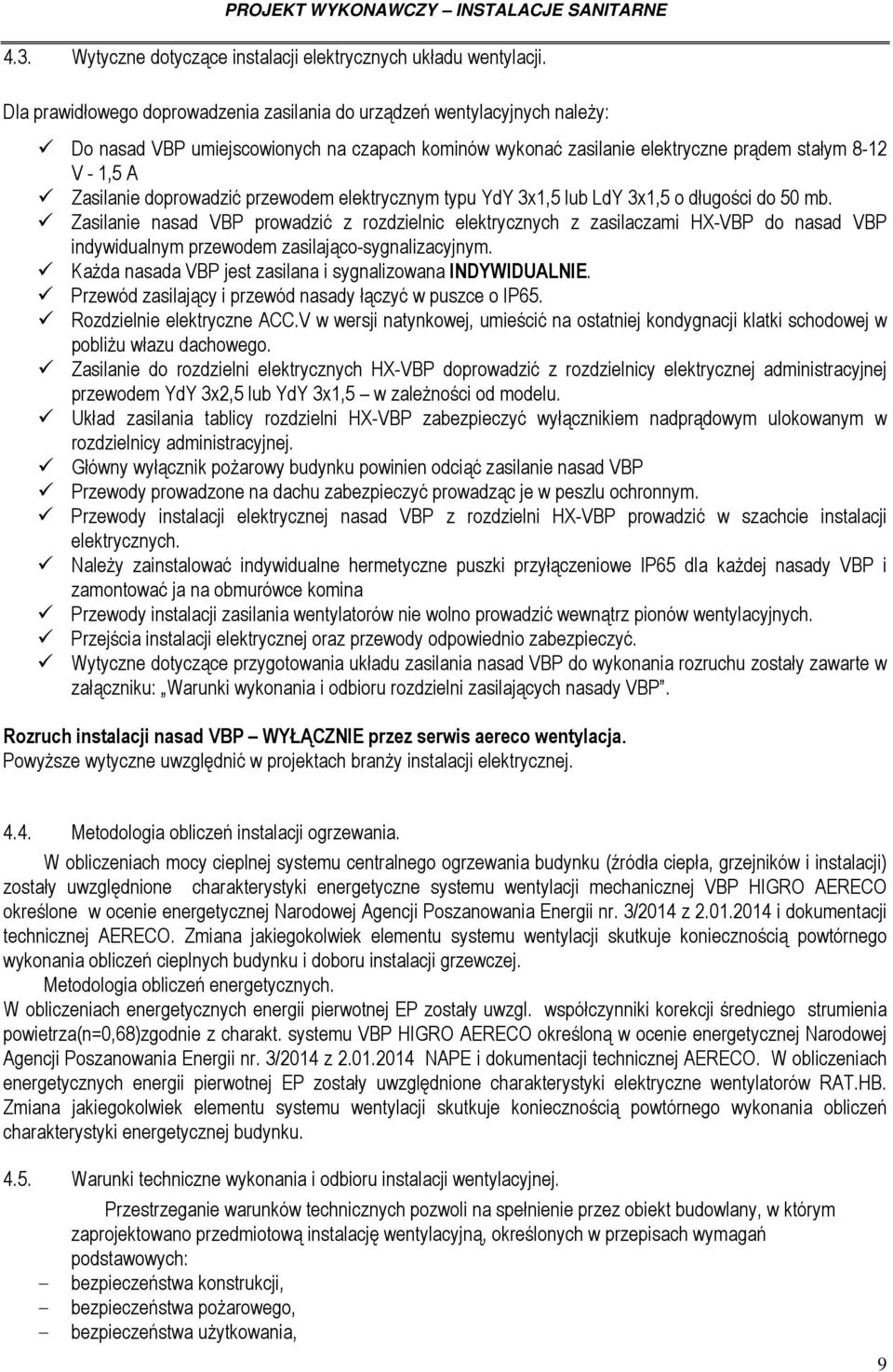

9 PROJEKT WYKONAWCZY INSTALACJE SANITARNE 4.3. Wytyczne dotyczące instalacji elektrycznych układu wentylacji. Dla prawidłowego doprowadzenia zasilania do urządzeń wentylacyjnych należy: Do nasad VBP umiejscowionych na czapach kominów wykonać zasilanie elektryczne prądem stałym 8-12 V - 1,5 A Zasilanie doprowadzić przewodem elektrycznym typu YdY 3x1,5 lub LdY 3x1,5 o długości do 50 mb. Zasilanie nasad VBP prowadzić z rozdzielnic elektrycznych z zasilaczami HX-VBP do nasad VBP indywidualnym przewodem zasilająco-sygnalizacyjnym. Każda nasada VBP jest zasilana i sygnalizowana INDYWIDUALNIE. Przewód zasilający i przewód nasady łączyć w puszce o IP65. Rozdzielnie elektryczne ACC.V w wersji natynkowej, umieścić na ostatniej kondygnacji klatki schodowej w pobliżu włazu dachowego. Zasilanie do rozdzielni elektrycznych HX-VBP doprowadzić z rozdzielnicy elektrycznej administracyjnej przewodem YdY 3x2,5 lub YdY 3x1,5 w zależności od modelu. Układ zasilania tablicy rozdzielni HX-VBP zabezpieczyć wyłącznikiem nadprądowym ulokowanym w rozdzielnicy administracyjnej. Główny wyłącznik pożarowy budynku powinien odciąć zasilanie nasad VBP Przewody prowadzone na dachu zabezpieczyć prowadząc je w peszlu ochronnym. Przewody instalacji elektrycznej nasad VBP z rozdzielni HX-VBP prowadzić w szachcie instalacji elektrycznych. Należy zainstalować indywidualne hermetyczne puszki przyłączeniowe IP65 dla każdej nasady VBP i zamontować ja na obmurówce komina Przewody instalacji zasilania wentylatorów nie wolno prowadzić wewnątrz pionów wentylacyjnych. Przejścia instalacji elektrycznej oraz przewody odpowiednio zabezpieczyć. Wytyczne dotyczące przygotowania układu zasilania nasad VBP do wykonania rozruchu zostały zawarte w załączniku: Warunki wykonania i odbioru rozdzielni zasilających nasady VBP. Rozruch instalacji nasad VBP WYŁĄCZNIE przez serwis aereco wentylacja. Powyższe wytyczne uwzględnić w projektach branży instalacji elektrycznej Metodologia obliczeń instalacji ogrzewania. W obliczeniach mocy cieplnej systemu centralnego ogrzewania budynku (źródła ciepła, grzejników i instalacji) zostały uwzględnione charakterystyki energetyczne systemu wentylacji mechanicznej VBP HIGRO AERECO określone w ocenie energetycznej Narodowej Agencji Poszanowania Energii nr. 3/2014 z i dokumentacji technicznej AERECO. Zmiana jakiegokolwiek elementu systemu wentylacji skutkuje koniecznością powtórnego wykonania obliczeń cieplnych budynku i doboru instalacji grzewczej. Metodologia obliczeń energetycznych. W obliczeniach energetycznych energii pierwotnej EP zostały uwzgl. współczynniki korekcji średniego strumienia powietrza(n=0,68)zgodnie z charakt. systemu VBP HIGRO AERECO określoną w ocenie energetycznej Narodowej Agencji Poszanowania Energii nr. 3/2014 z NAPE i dokumentacji technicznej AERECO. W obliczeniach energetycznych energii pierwotnej EP zostały uwzględnione charakterystyki elektryczne wentylatorów RAT.HB. Zmiana jakiegokolwiek elementu systemu wentylacji skutkuje koniecznością powtórnego wykonania obliczeń charakterystyki energetycznej budynku Warunki techniczne wykonania i odbioru instalacji wentylacyjnej. Przestrzeganie warunków technicznych pozwoli na spełnienie przez obiekt budowlany, w którym zaprojektowano przedmiotową instalację wentylacyjną, określonych w przepisach wymagań podstawowych: - bezpieczeństwa konstrukcji, - bezpieczeństwa pożarowego, - bezpieczeństwa użytkowania, 9

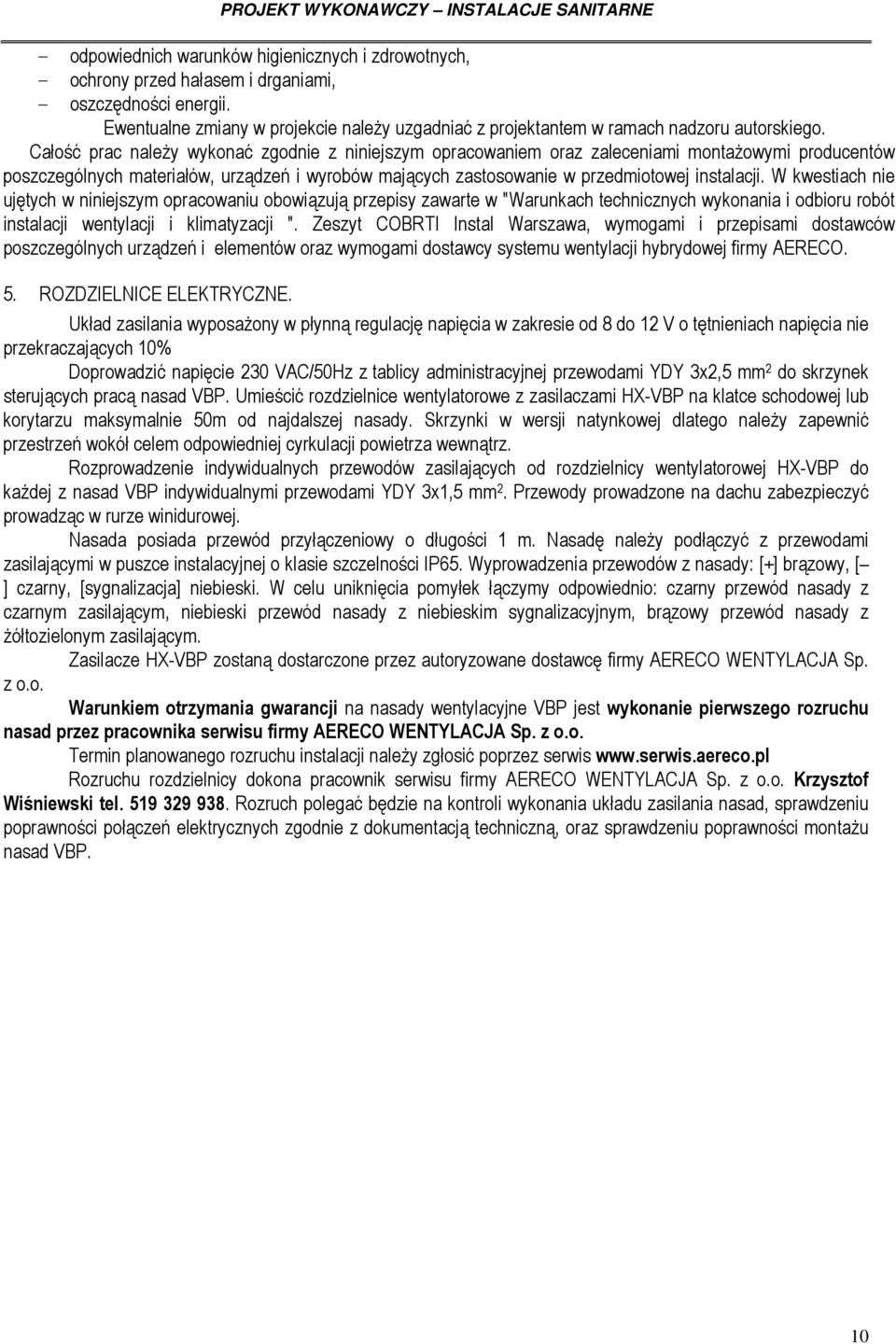

10 PROJEKT WYKONAWCZY INSTALACJE SANITARNE - odpowiednich warunków higienicznych i zdrowotnych, - ochrony przed hałasem i drganiami, - oszczędności energii. Ewentualne zmiany w projekcie należy uzgadniać z projektantem w ramach nadzoru autorskiego. Całość prac należy wykonać zgodnie z niniejszym opracowaniem oraz zaleceniami montażowymi producentów poszczególnych materiałów, urządzeń i wyrobów mających zastosowanie w przedmiotowej instalacji. W kwestiach nie ujętych w niniejszym opracowaniu obowiązują przepisy zawarte w "Warunkach technicznych wykonania i odbioru robót instalacji wentylacji i klimatyzacji ". Zeszyt COBRTI Instal Warszawa, wymogami i przepisami dostawców poszczególnych urządzeń i elementów oraz wymogami dostawcy systemu wentylacji hybrydowej firmy AERECO. 5. ROZDZIELNICE ELEKTRYCZNE. Układ zasilania wyposażony w płynną regulację napięcia w zakresie od 8 do 12 V o tętnieniach napięcia nie przekraczających 10% Doprowadzić napięcie 230 VAC/50Hz z tablicy administracyjnej przewodami YDY 3x2,5 mm 2 do skrzynek sterujących pracą nasad VBP. Umieścić rozdzielnice wentylatorowe z zasilaczami HX-VBP na klatce schodowej lub korytarzu maksymalnie 50m od najdalszej nasady. Skrzynki w wersji natynkowej dlatego należy zapewnić przestrzeń wokół celem odpowiedniej cyrkulacji powietrza wewnątrz. Rozprowadzenie indywidualnych przewodów zasilających od rozdzielnicy wentylatorowej HX-VBP do każdej z nasad VBP indywidualnymi przewodami YDY 3x1,5 mm 2. Przewody prowadzone na dachu zabezpieczyć prowadząc w rurze winidurowej. Nasada posiada przewód przyłączeniowy o długości 1 m. Nasadę należy podłączyć z przewodami zasilającymi w puszce instalacyjnej o klasie szczelności IP65. Wyprowadzenia przewodów z nasady: [+] brązowy, [ ] czarny, [sygnalizacja] niebieski. W celu uniknięcia pomyłek łączymy odpowiednio: czarny przewód nasady z czarnym zasilającym, niebieski przewód nasady z niebieskim sygnalizacyjnym, brązowy przewód nasady z żółtozielonym zasilającym. Zasilacze HX-VBP zostaną dostarczone przez autoryzowane dostawcę firmy AERECO WENTYLACJA Sp. z o.o. Warunkiem otrzymania gwarancji na nasady wentylacyjne VBP jest wykonanie pierwszego rozruchu nasad przez pracownika serwisu firmy AERECO WENTYLACJA Sp. z o.o. Termin planowanego rozruchu instalacji należy zgłosić poprzez serwis Rozruchu rozdzielnicy dokona pracownik serwisu firmy AERECO WENTYLACJA Sp. z o.o. Krzysztof Wiśniewski tel Rozruch polegać będzie na kontroli wykonania układu zasilania nasad, sprawdzeniu poprawności połączeń elektrycznych zgodnie z dokumentacją techniczną, oraz sprawdzeniu poprawności montażu nasad VBP. 10

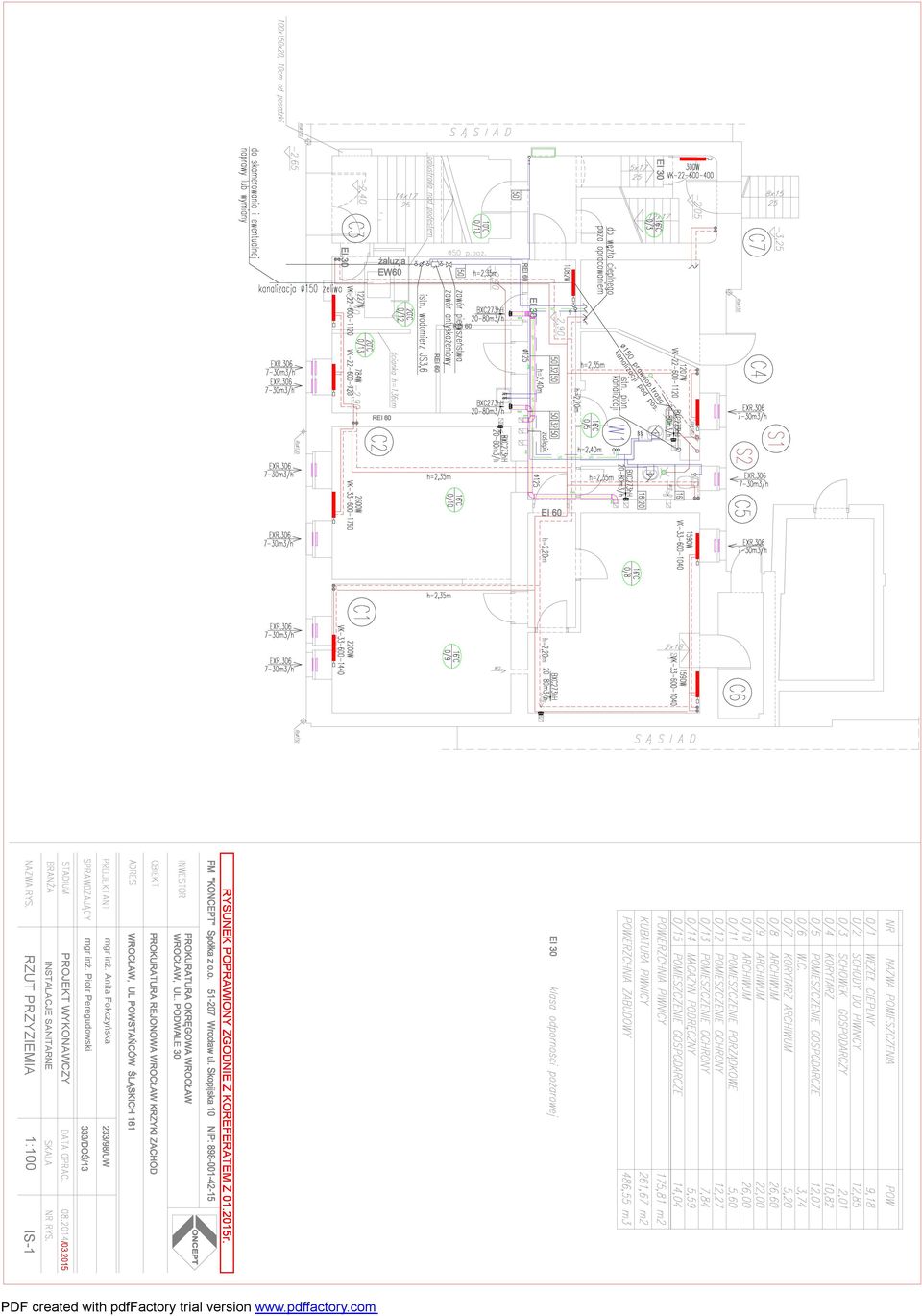

11 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE RZUT PRZYZIEMIA 1:100 IS-1 PDF created with pdffactory trial version

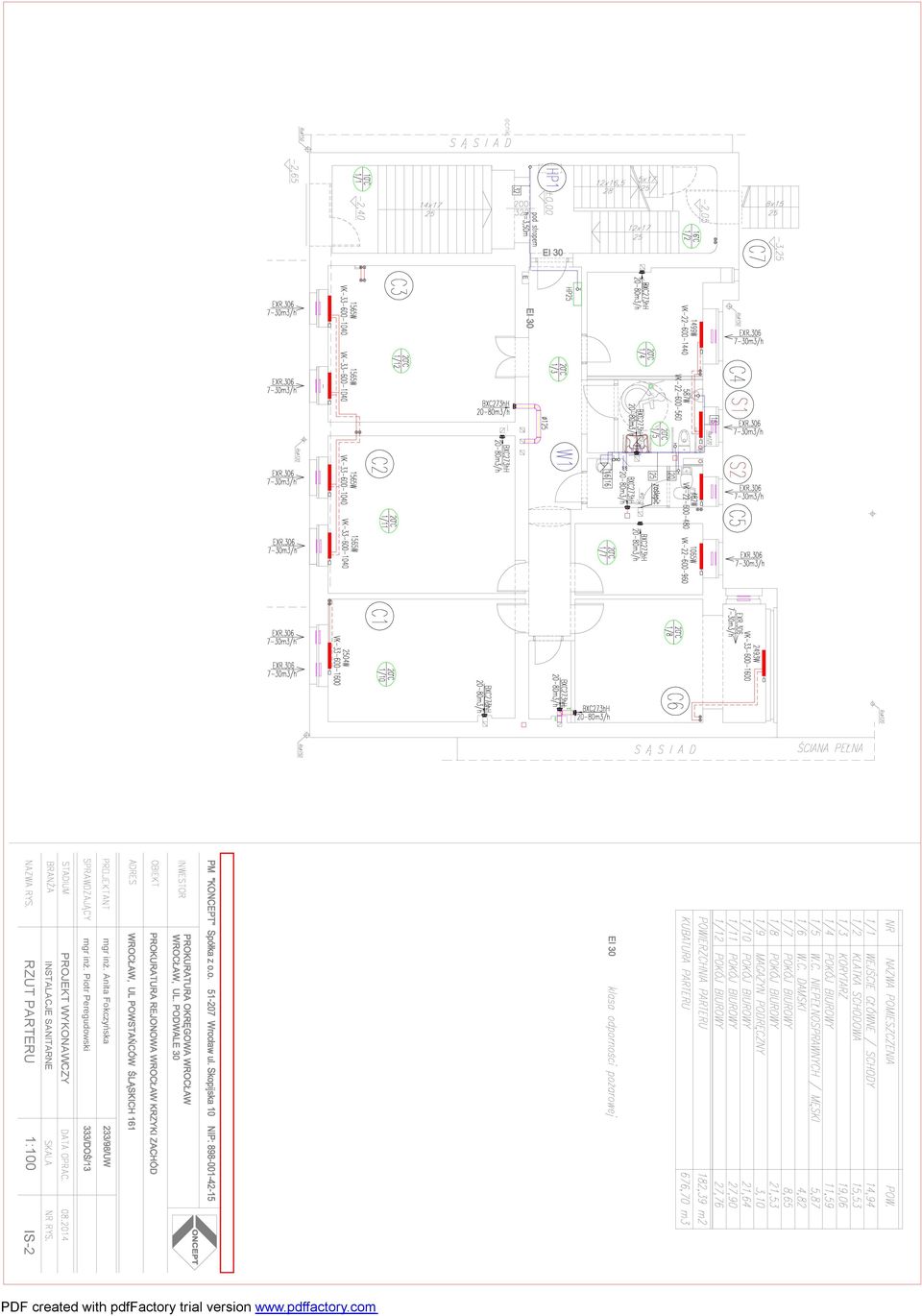

12 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE RZUT PARTERU 1:100 IS-2 PDF created with pdffactory trial version

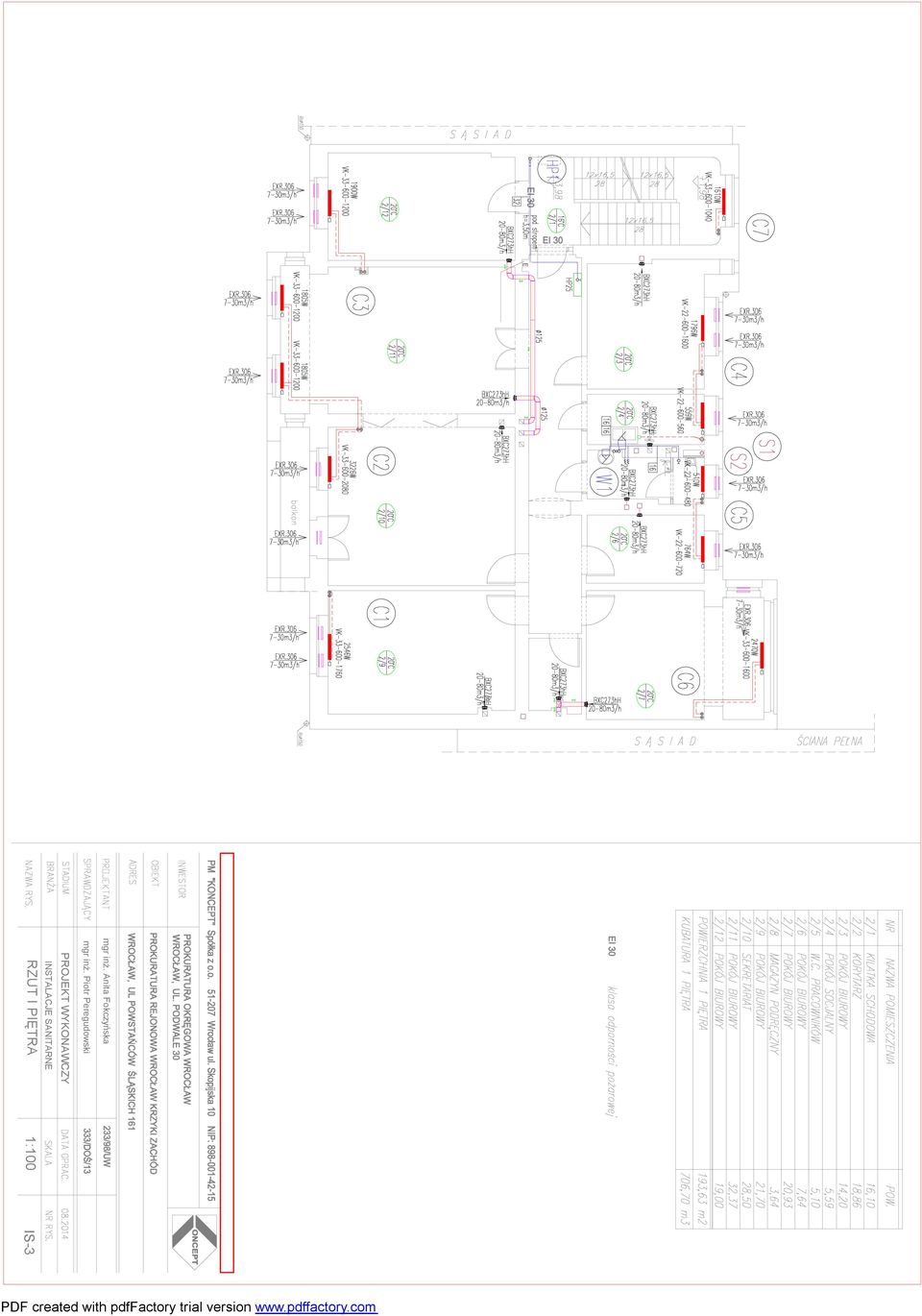

13 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE RZUT I PIĘTRA 1:100 IS-3 PDF created with pdffactory trial version

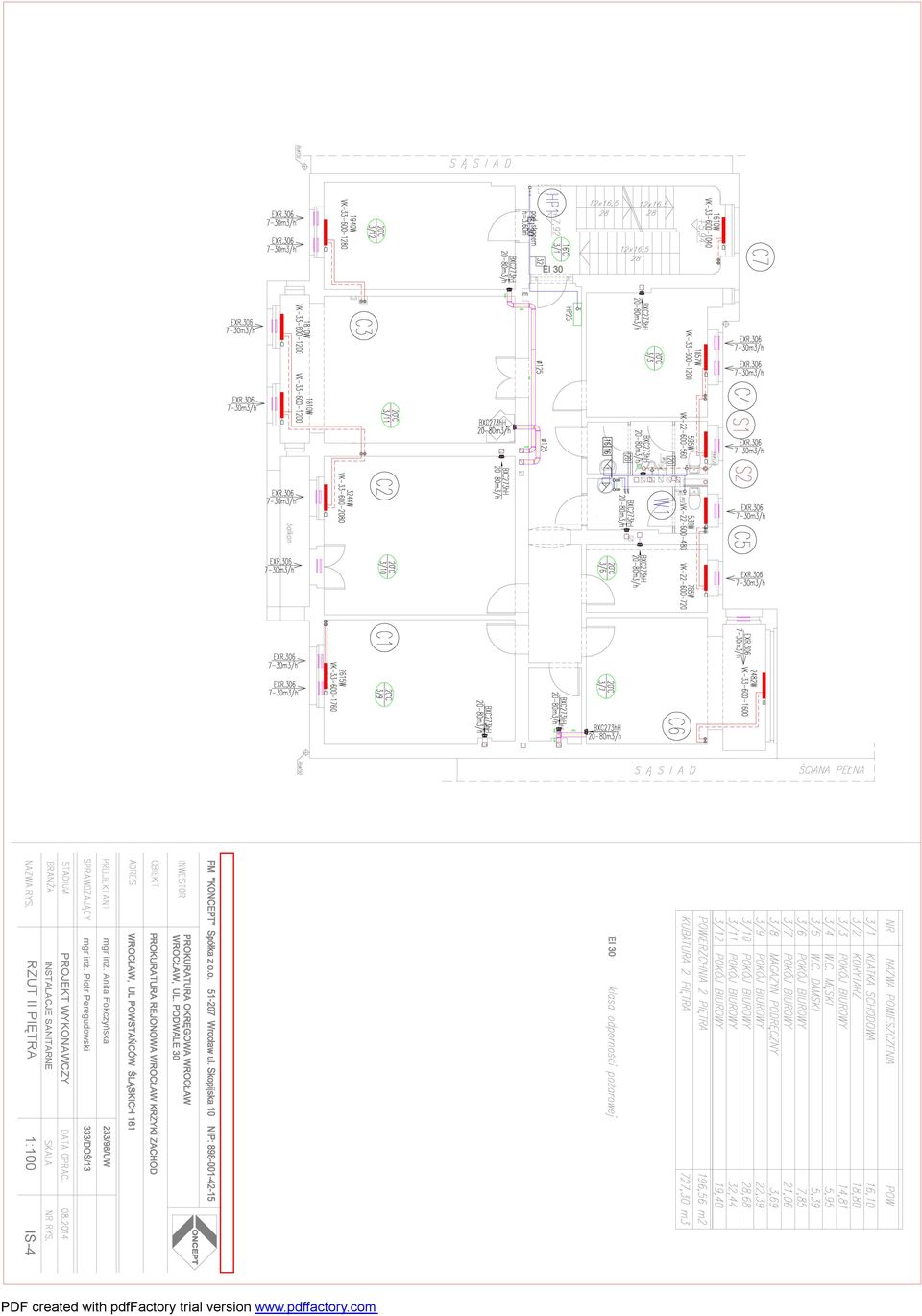

14 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE RZUT II PIĘTRA 1:100 IS-4 PDF created with pdffactory trial version

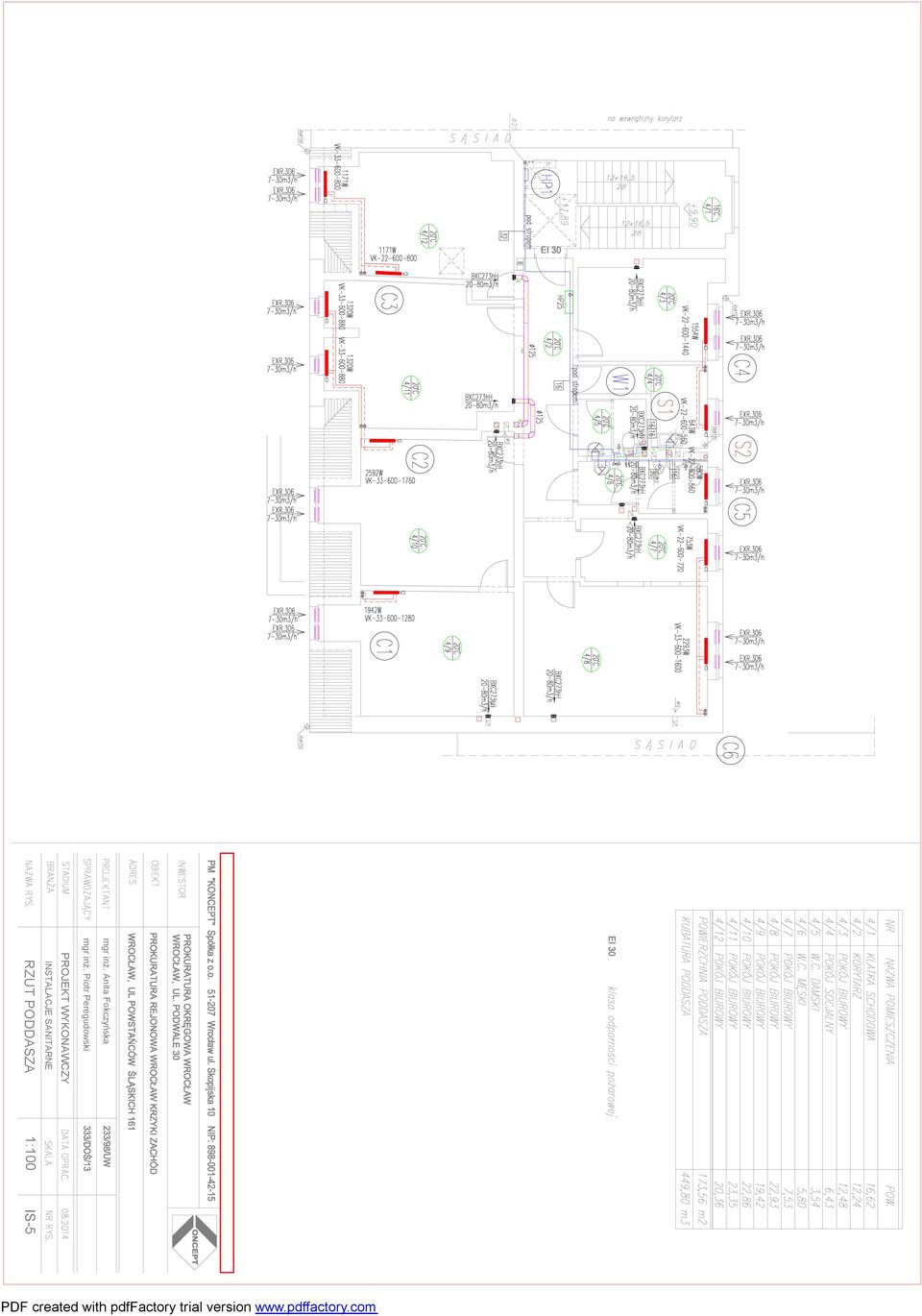

15 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE RZUT PODDASZA 1:100 IS-5 PDF created with pdffactory trial version

16 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE IZOMETRIA INSTALACJI WODOCIĄGOWEJ I PPOŻ. 1:100 IS-6 PDF created with pdffactory trial version

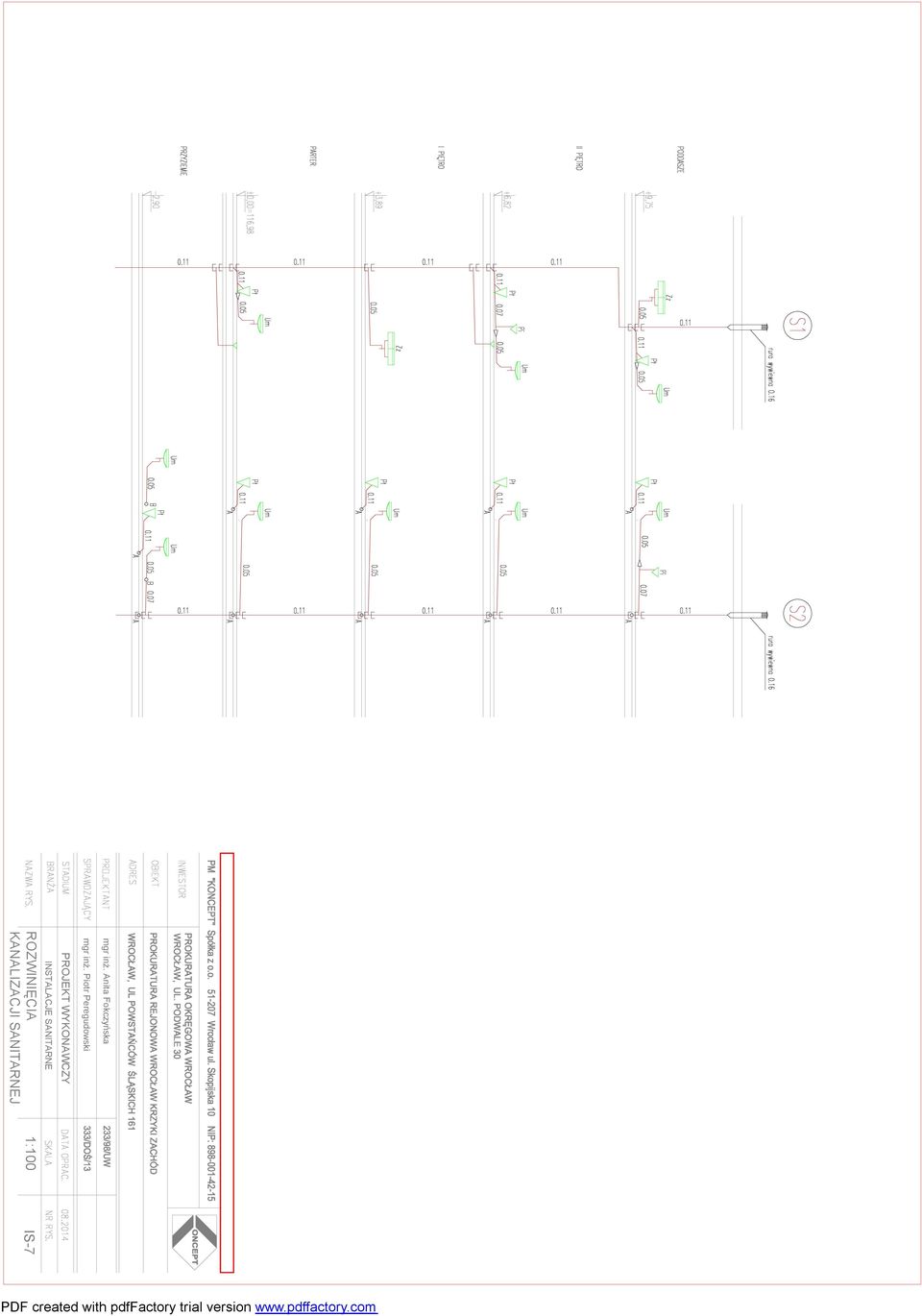

17 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE ROZWINIĘCIA KANALIZACJI SANITARNEJ 1:100 IS-7 PDF created with pdffactory trial version

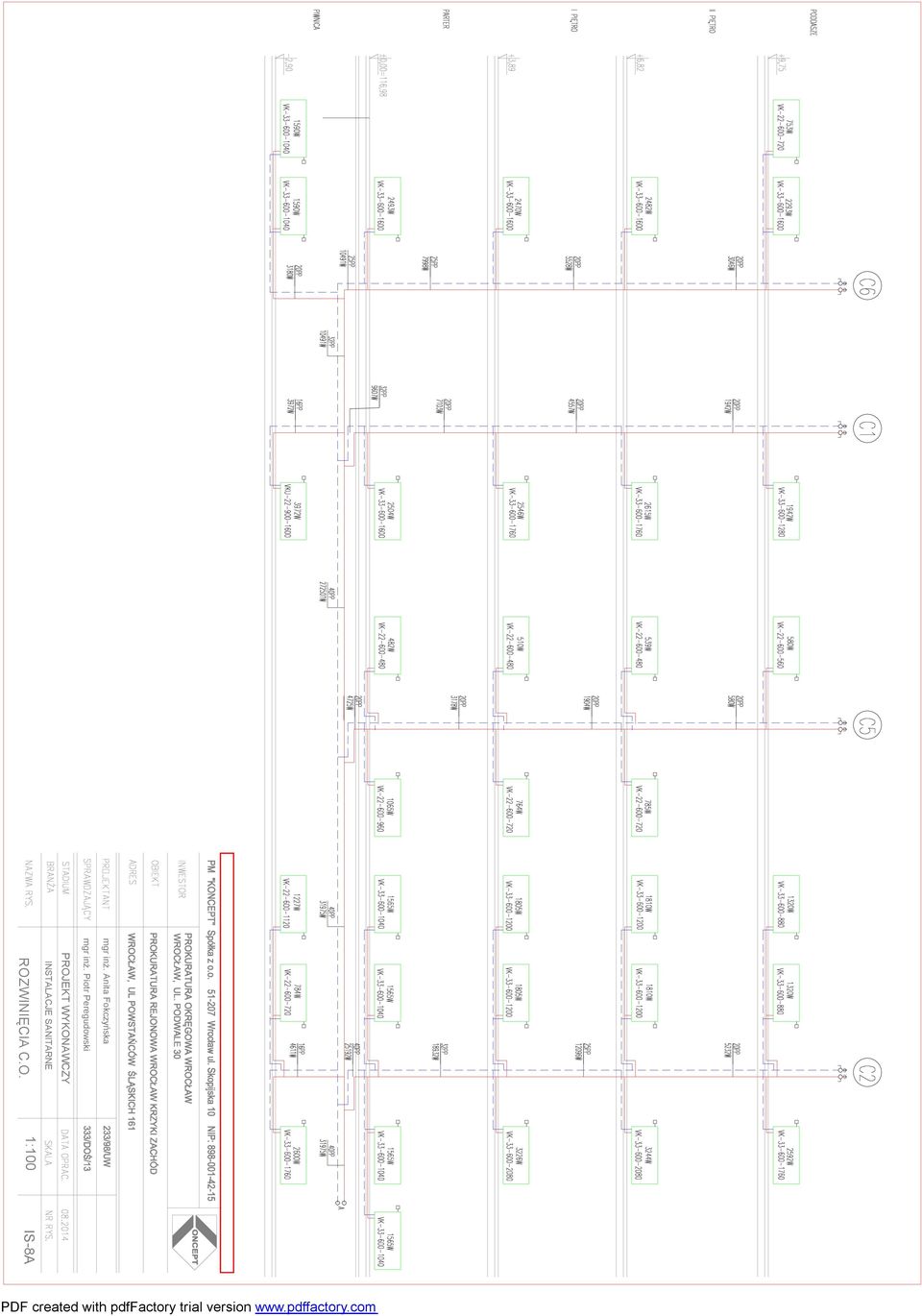

18 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE ROZWINIĘCIA C.O. 1:100 IS-8A PDF created with pdffactory trial version

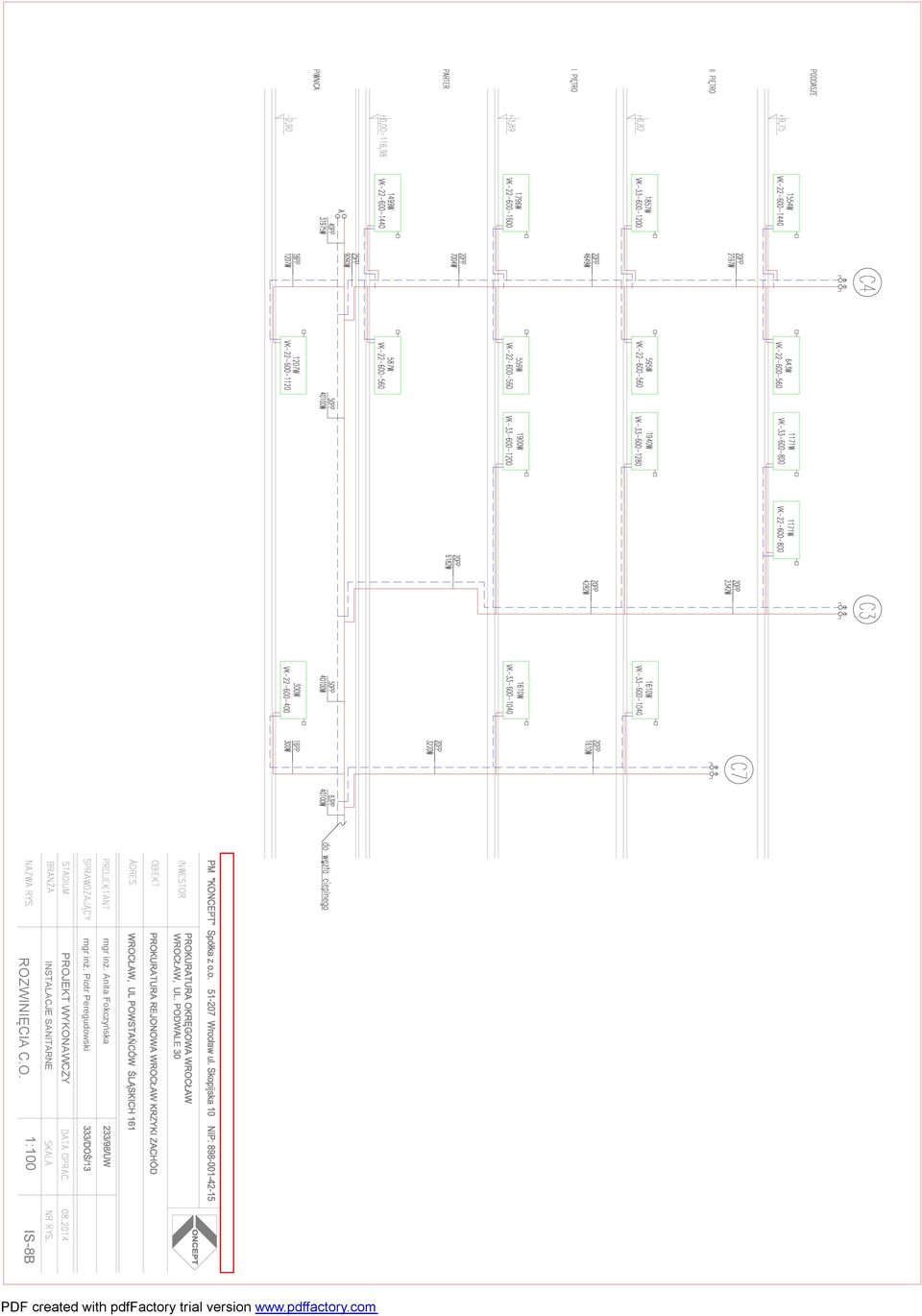

19 mgr inż. Anita Fokczyńska mgr inż. Piotr Peregudowski PROJEKT WYKONAWCZY INSTALACJE SANITARNE ROZWINIĘCIA C.O. 1:100 IS-8B PDF created with pdffactory trial version
