3 Materiał płyt czołowych Pierwsze wrażenie jest decydujące zasada ta obowiązuje również panele. Wybór materiału płyty czołowej odgrywa w tym istotną rolę. Szlifowana stal szlachetna, lustrzana powierzchnia w kolorze złotym czy blachy o nadanej strukturze typu Design, razem z wyborem stylu komponentów przyczyniają się w znaczący sposób do tego jaki będzie nasz odbiór. Fantazja i techniczne możliwości nie wyznaczają tutaj granic. Dla każdego typu dźwigu i każdego stylu architektonicznego istnieje materiał, który można harmonijnie wkomponować. Można również świadomie z nim zrywając spowodować, że będzie dostrzegalny. Również kolejne obróbki i kształtowanie materiału akcentują: promienie, fazy, Wirujące formy, intarsije z kontrastujących materiałów, ozdobne grawerowanie, itp. Prosty i elegancki, ekstrawagancki i niepowtarzalny, trzeźwo-nowoczesny wdzięk wygląd retro można zrealizować wiele styli. Aby sprostać szczególnym wymaganiom zabudowy, otrzymują panele również 3. wymiar, tzn. zamiast płaskiej powierzchni istnieją standardowe rozwiązania naścienne jak również indywidualnie ukształtowane formy. Various Do regularnego i prawidłowego czyszczenia i konserwacji paneli polecamy nasz środek czyszczący do stali nierdzewnej Brilliant, który jest dostepny w pojemnikach 150 ml i 500 ml. Strony IX. 1.5! Przy przedstawianiu materiałów, z powodu technik druku, mogą wystąpić optyczne odchyłki w stosunku do rzeczywistych materiałów. Chętnie przekażemy Państwu wzorce materiałów.

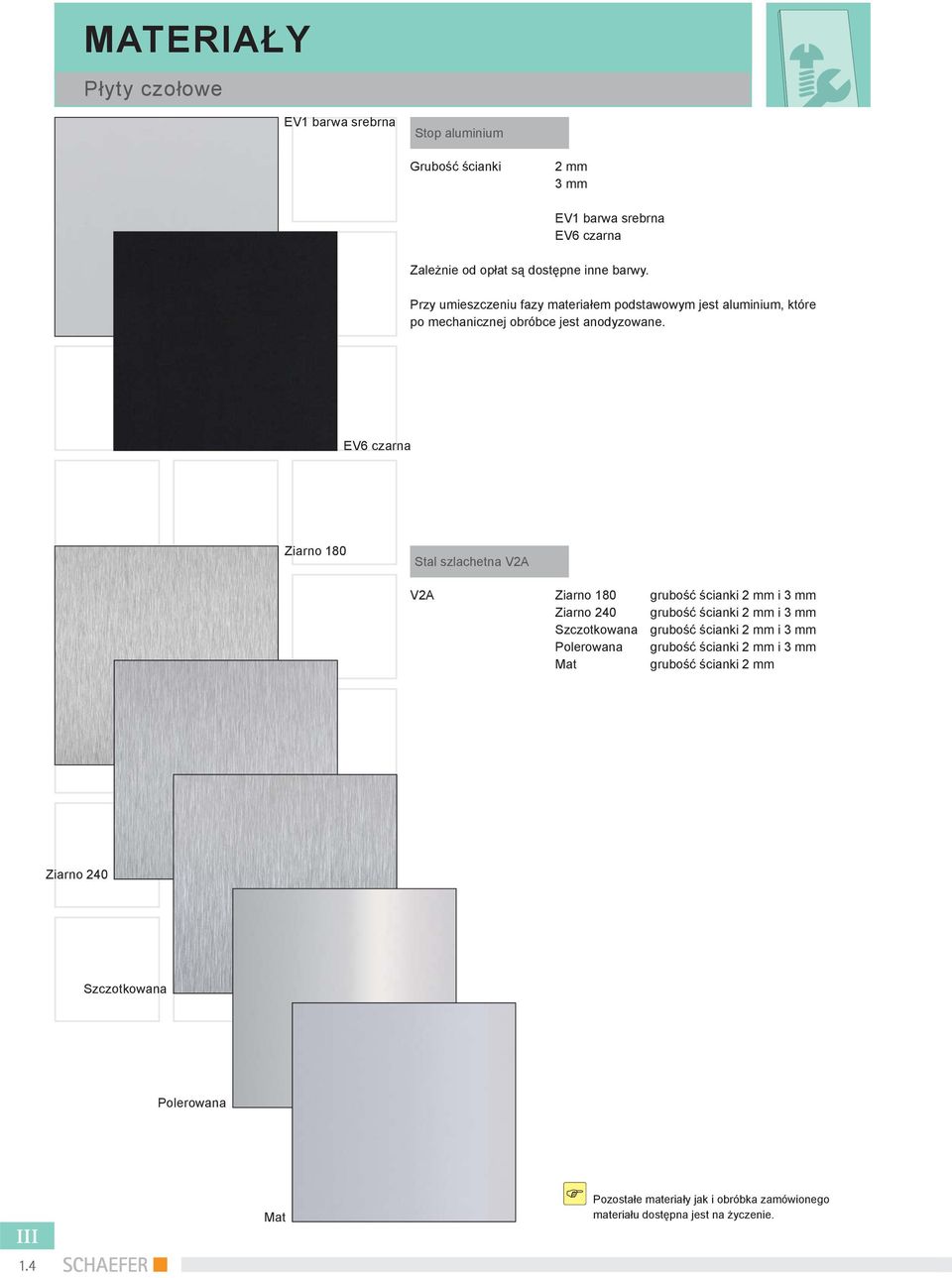

4 MATERIAŁY Płyty czołowe EV1 barwa srebrna Stop aluminium Grubość ścianki 2 mm 3 mm EV1 barwa srebrna EV6 czarna Zależnie od opłat są dostępne inne barwy. Przy umieszczeniu fazy materiałem podstawowym jest aluminium, które po mechanicznej obróbce jest anodyzowane. EV6 czarna Ziarno 180 Stal szlachetna V2A V2A Ziarno 180 grubość ścianki 2 mm i 3 mm Ziarno 240 grubość ścianki 2 mm i 3 mm Szczotkowana grubość ścianki 2 mm i 3 mm Polerowana grubość ścianki 2 mm i 3 mm Mat grubość ścianki 2 mm Ziarno 240 Szczotkowana Polerowana 1.4 Mat Pozostałe materiały jak i obróbka zamówionego materiału dostępna jest na życzenie.

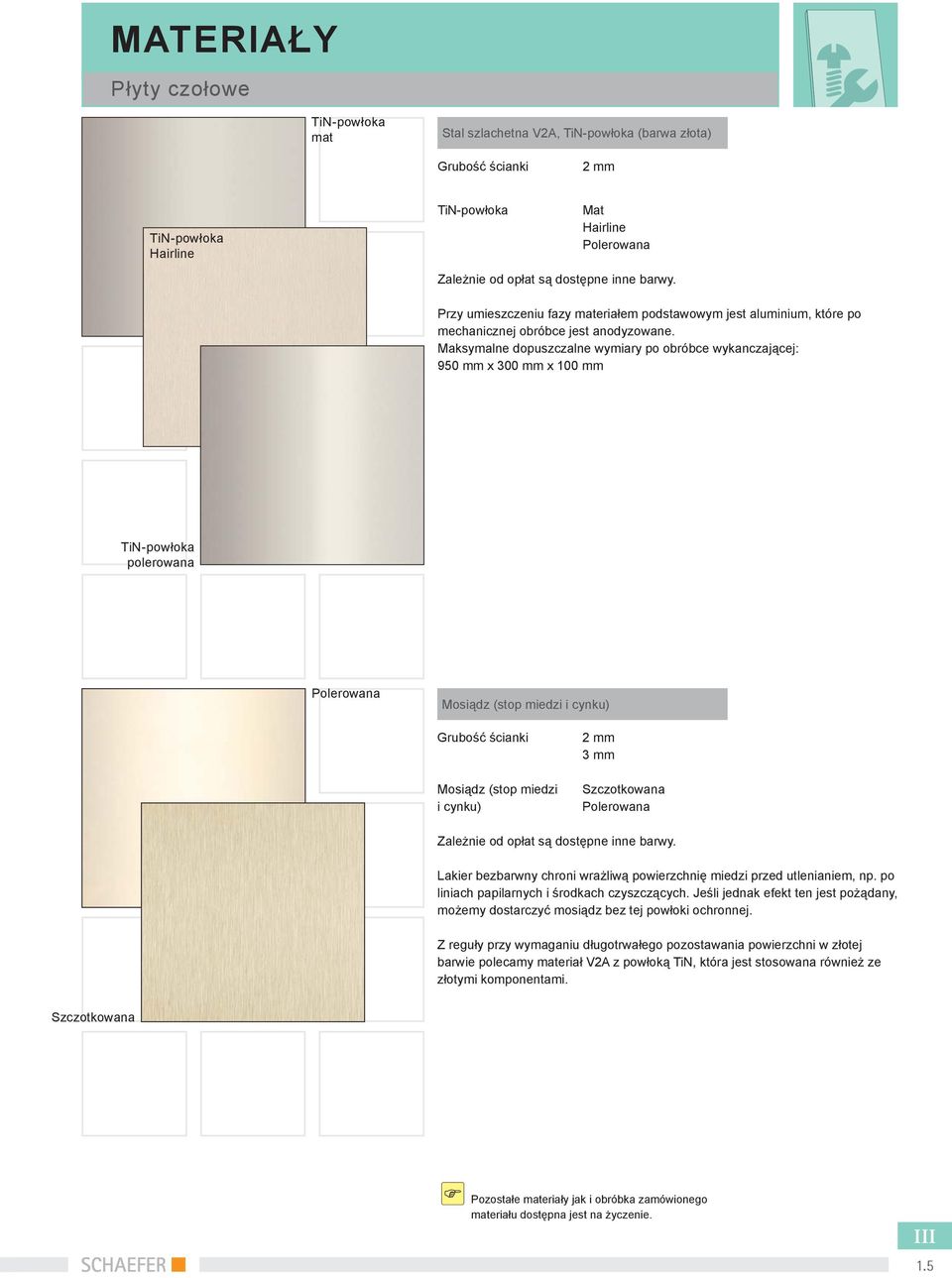

5 MATERIAŁY Płyty czołowe TiN-powłoka mat Stal szlachetna V2A, TiN-powłoka (barwa złota) Grubość ścianki 2 mm TiN-powłoka Hairline TiN-powłoka Mat Hairline Polerowana Zależnie od opłat są dostępne inne barwy. Przy umieszczeniu fazy materiałem podstawowym jest aluminium, które po mechanicznej obróbce jest anodyzowane. Maksymalne dopuszczalne wymiary po obróbce wykanczającej: 950 mm x 300 mm x 100 mm TiN-powłoka polerowana Polerowana Mosiądz (stop miedzi i cynku) Grubość ścianki Mosiądz (stop miedzi i cynku) 2 mm 3 mm Szczotkowana Polerowana Zależnie od opłat są dostępne inne barwy. Lakier bezbarwny chroni wrażliwą powierzchnię miedzi przed utlenianiem, np. po liniach papilarnych i środkach czyszczących. Jeśli jednak efekt ten jest pożądany, możemy dostarczyć mosiądz bez tej powłoki ochronnej. Z reguły przy wymaganiu długotrwałego pozostawania powierzchni w złotej barwie polecamy materiał V2A z powłoką TiN, która jest stosowana również ze złotymi komponentami. Szczotkowana Pozostałe materiały jak i obróbka zamówionego materiału dostępna jest na życzenie. 1.5

6 MATERIAŁY SPECJALNE Płyty czołowe Karos 21 Stal szlachetna V2A Grubość ścianki 2 mm V2A Karos 21 Romb 22 Płótno lniane 25 Rzeźba piasku Skóra 42 Czarna Zależnie od opłat są dostępne inne barwy. Romb 22 Płótno lniane 25 Rzeźba piasku Skóra 42 Czarna Stal szlachetna V4A Grubość ścianki Widok powierzchni szlifowanej Zgodnie z zamowieniem Zgodnie z zamowieniem Dla specjalnych wymagan, na życzenie material ten moż zostać poddany obróbce. REWIZJA a 1.6 Szczotkowana Pozostałe materiały jak i obróbka zamówionego materiału dostępna jest na życzenie.

7 MATERIAŁY SPECJALNE Płyty czołowe Lakierowana na niebiesko Płyty czołowe o różnych kolorach Jednobarwna, wspaniała powierzchnia osiągana jest dzięki powłokom proszkowym lub lakierowaniu w wielu barwach RAL. Ponadto urządzenia dźwigowe konsekwentnie kontynuują system kolorystyczny budynku. Wygląda jak drewno sosnowe lub granit, jest jednak atrakcyjną zewnętrzną powłoką na stali. W ten sposób osiągniecie Państwo zdumiewające efekty, zachęcające do dotknięcia. Malowana proszkowo na niebiesko Grubość ścianki Blacha stalowa! 2 mm Lakierowana Malowana proszkowo Decoral -powłoka Zależnie od opłat są dostępne inne barwy. Decoral -powłoka marmurkowa Decoral -powłoka D7 korzen Gładkie szkło Sipo-mahoń Fornir z drzewa szlachetnego Bardzo elegancki i przyjemny w dotyku. Grubość ścianki Dekor Na życzenie np. czereśnia, dąb dokładne odmiany na życzenie Zależnie od opłat są dostępne inne barwy. Pozostałe materiały jak i obróbka zamówionego materiału dostępna jest na życzenie. 1.7

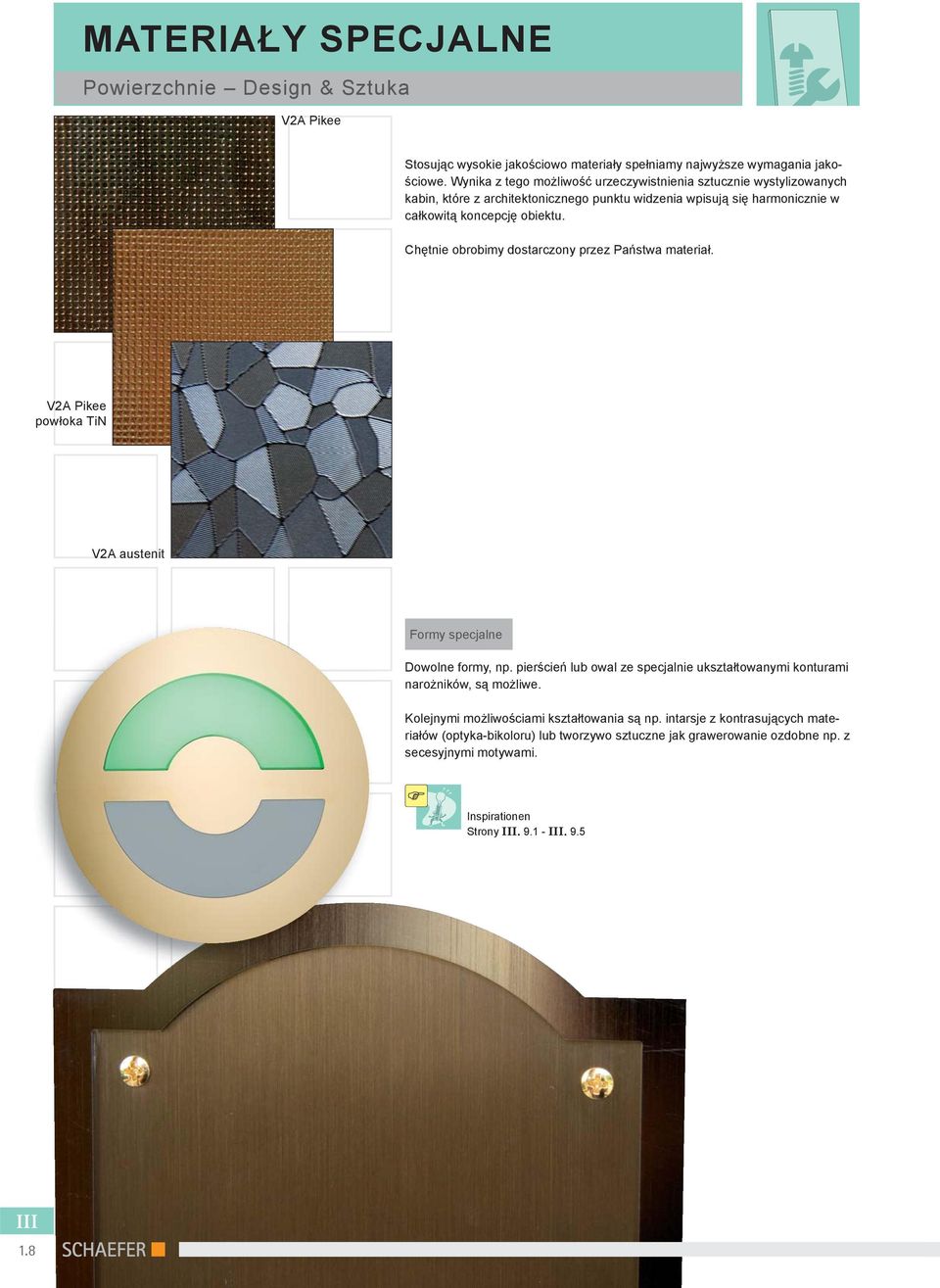

8 MATERIAŁY SPECJALNE Powierzchnie Design & Sztuka V2A Pikee Stosując wysokie jakościowo materiały spełniamy najwyższe wymagania jakościowe. Wynika z tego możliwość urzeczywistnienia sztucznie wystylizowanych kabin, które z architektonicznego punktu widzenia wpisują się harmonicznie w całkowitą koncepcję obiektu. Chętnie obrobimy dostarczony przez Państwa materiał. V2A Pikee powłoka TiN V2A austenit Formy specjalne Dowolne formy, np. pierścień lub owal ze specjalnie ukształtowanymi konturami narożników, są możliwe. Kolejnymi możliwościami kształtowania są np. intarsje z kontrasujących materiałów (optyka-bikoloru) lub tworzywo sztuczne jak grawerowanie ozdobne np. z secesyjnymi motywami. Inspirationen Strony

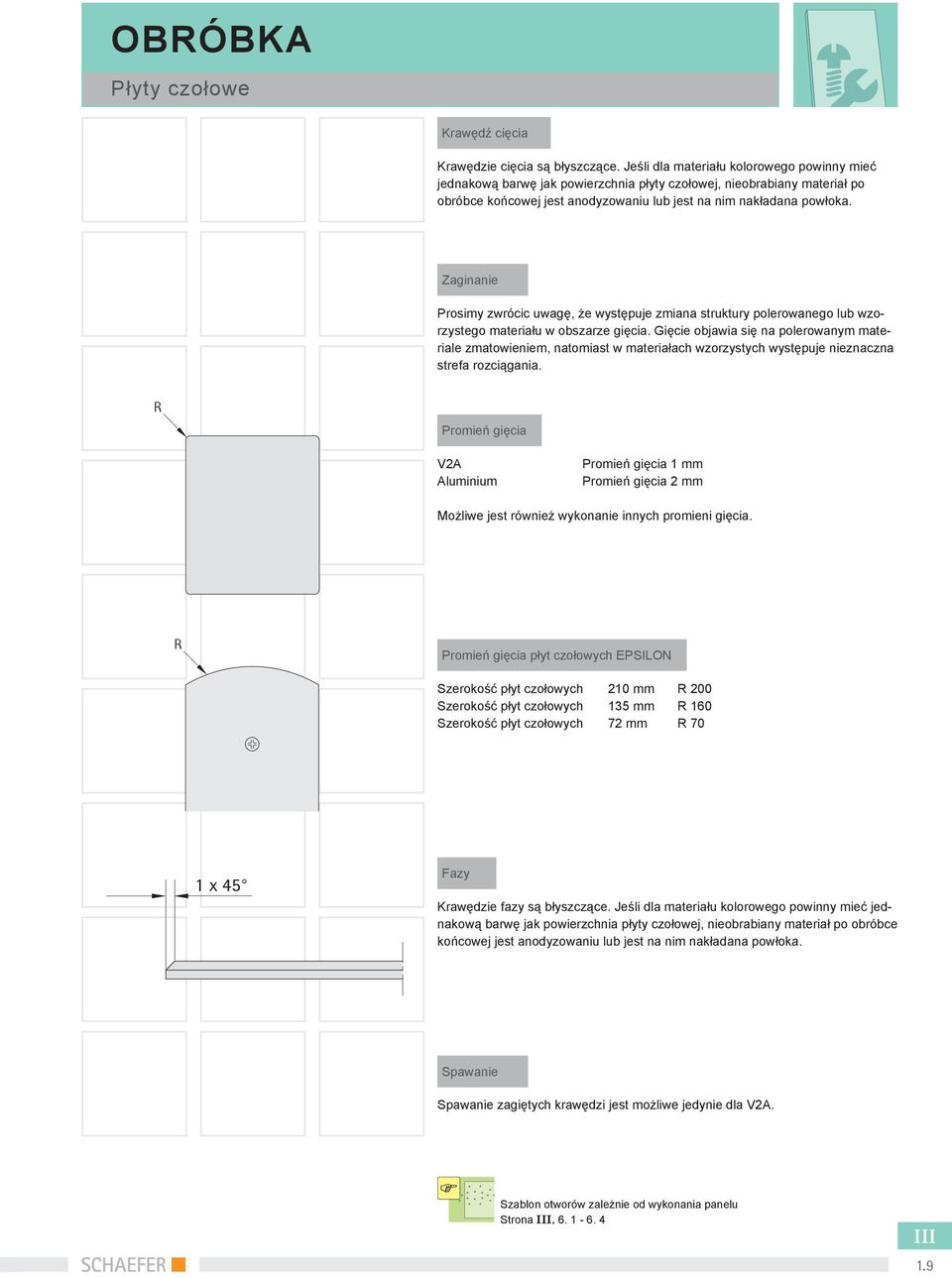

9 OBRÓBKA Płyty czołowe Krawędź cięcia Krawędzie cięcia są błyszczące. Jeśli dla materiału kolorowego powinny mieć jednakową barwę jak powierzchnia płyty czołowej, nieobrabiany materiał po obróbce końcowej jest anodyzowaniu lub jest na nim nakładana powłoka. Zaginanie Prosimy zwrócic uwagę, że występuje zmiana struktury polerowanego lub wzorzystego materiału w obszarze gięcia. Gięcie objawia się na polerowanym materiale zmatowieniem, natomiast w materiałach wzorzystych występuje nieznaczna strefa rozciągania. R Promień gięcia V2A Aluminium Promień gięcia 1 mm Promień gięcia 2 mm Możliwe jest również wykonanie innych promieni gięcia. R Promień gięcia płyt czołowych EPSILON Szerokość płyt czołowych 210 mm R 200 Szerokość płyt czołowych 135 mm R 160 Szerokość płyt czołowych 72 mm R 70 1 x 45 Fazy Krawędzie fazy są błyszczące. Jeśli dla materiału kolorowego powinny mieć jednakową barwę jak powierzchnia płyty czołowej, nieobrabiany materiał po obróbce końcowej jest anodyzowaniu lub jest na nim nakładana powłoka. Spawanie Spawanie zagiętych krawędzi jest możliwe jedynie dla V2A. Szablon otworów zależnie od wykonania panelu Strona

10 1.10

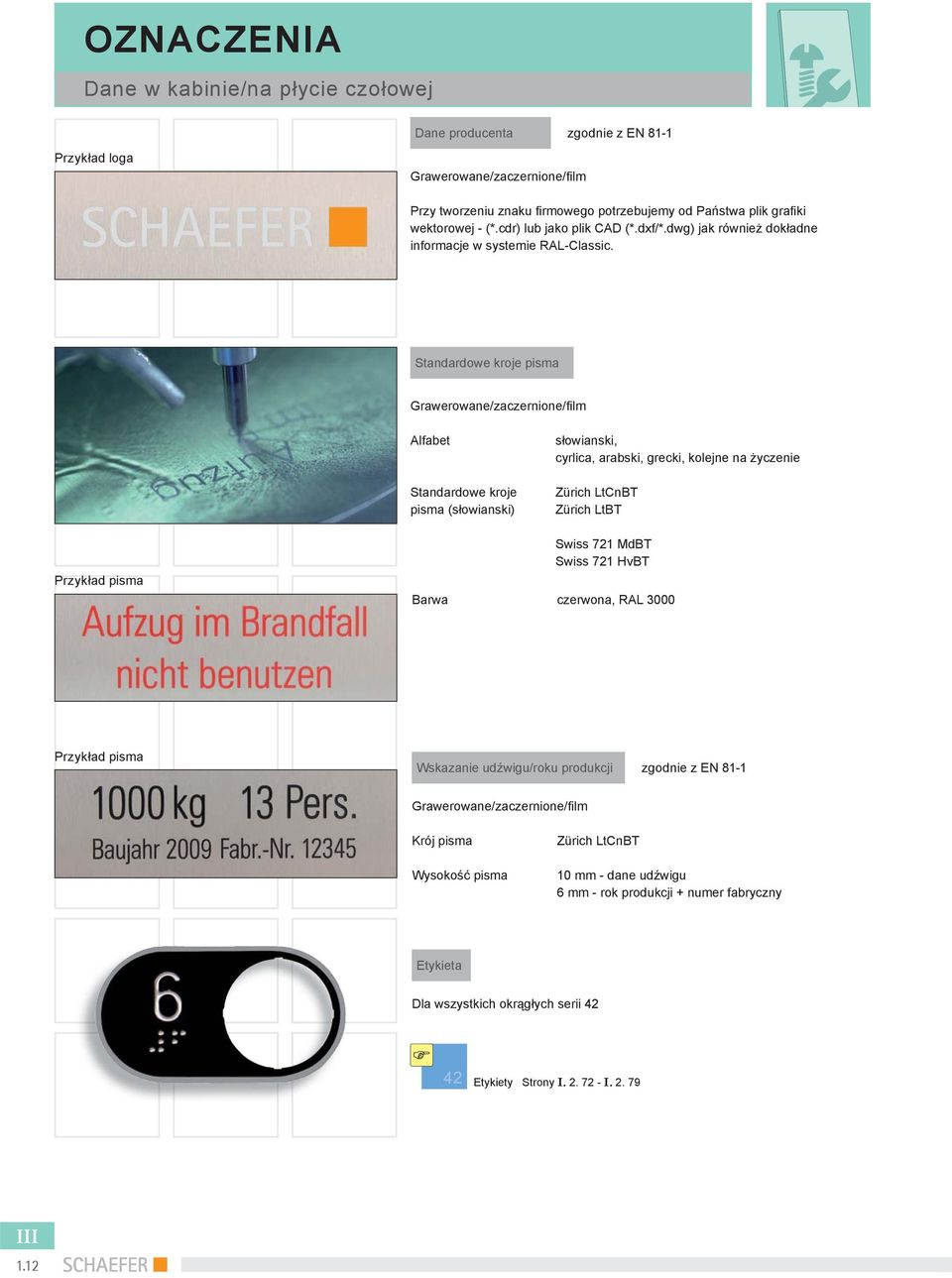

11 Oznaczenie Istnieje wiele możliwości opatrzenia napisem płyty czołowej. Przy pomocy grawerowania (czarnego lub barwnego przy wypełnieniu jedną z barw RAL) lub oznaczenia laserem (czarne), bedąc wykonanymi w jakości CNC, mogą zawierać teksty, obiekty-loga/-użytkownika/-klienta, symbole specjalne, piktogramy, itp. Tam gdzie należy przestrzegać wytycznych norm, np. przy danych udźwigu i windy, zachowywana jest właściwa wielkość czcionki. Symbole dźwigów pożarowych jak i oznaczenia albo CE również odpowiadają swoją formą jak i barwą wymaganiom normy. Oznaczenia wypukłe mogą zostać wykonane na płycie czołowej jak i relief lub punkty Braille. Kolejną opcją oznaczeń są etykiety pasujące do okrągłych przycisków serii 42. Na- lub wkładane pola opisowe z metalu lub podświetlane pola z oknem z tworzywa sztucznego przyjmują swoim formatem wielkość danego stylu i mogą przy zmianie danych łatwo zostać wymienione. 1.11

12 OZNACZENIA Dane w kabinie/na płycie czołowej Przykład loga Dane producenta Grawerowane/zaczernione/fi lm zgodnie z EN 81-1 Przy tworzeniu znaku fi rmowego potrzebujemy od Państwa plik grafi ki wektorowej - (*.cdr) lub jako plik CAD (*.dxf/*.dwg) jak również dokładne informacje w systemie RAL-Classic. Standardowe kroje pisma Grawerowane/zaczernione/fi lm Alfabet Standardowe kroje pisma (słowianski) słowianski, cyrlica, arabski, grecki, kolejne na życzenie Zürich LtCnBT Zürich LtBT Przykład pisma Swiss 721 MdBT Swiss 721 HvBT Barwa czerwona, RAL 3000 Przykład pisma Wskazanie udźwigu/roku produkcji zgodnie z EN 81-1 Grawerowane/zaczernione/fi lm Krój pisma Wysokość pisma Zürich LtCnBT 10 mm - dane udźwigu 6 mm - rok produkcji + numer fabryczny Etykieta Dla wszystkich okrągłych serii Etykiety Strony I I

13 OZNACZENIA Dane w kabinie/na płycie czołowej Symbol Grawerorwany min. 50 mm EN SYMBOL Nie używać dźwigu w wypadku pożaru Znak zakazu na każdym przystanku zgodny z ISO min. wysokość 50 mm Aufzug im Brandfall nicht benutzen Symbol Grawerorwany/zaczerniony EN Piktogram zgłoszenie wykonane (żółte podświetlenie LED) Piktogram zgłoszenie przyjęte (zielone podświetlenie LED) 1.13

14 POLE PODŚWIETLANE/OPISOWE Tworzywo sztuczne, wkładane Wkładane pola opisowe/podświetlane z tworzywa sztucznego przyjmują swoim formatem wielkość danego stylu i mogą przy zmianie danych łatwo zostać wymienione. Wkładane pola opisowe/podświetlane Mocowanie Bez podświetlenia Z podświetleniem Płyta czołowa przy pomocy zgrzewanych śrub BF 4824, etc. LF 4848, etc. Pozostałe realizacje: Pola podświetlane Strony II II Film Krój pisma Swiss 721 MdBT Przykład pola opisowego styl 28 = BF 4824 Przykład pola podśw. styl 28 = LF 4824 Przykład pola opisowego styl 42 = BF 6434 Przykład pola podśw. styl 42 = MA Etage 1 Etage Przykład pola opisowego styl 42 EPSILON = ED 42 Przykład pola podśw. styl 42 EPSILON = ED 42 Przykład pola opisowego styl 56 = BF 4848 Przykład pola podśw. styl 56 = LF Dr. Meyer 29.7 Zahnarzt Dr. Müller

15 POLA OPISOWE Metal, na/wkładane Wkładane lub nakładane pola opisowe z metalu przyjmują swoim formatem wielkość danego stylu i mogą przy zmianie danych łatwo zostać wymienione. Pole opisowe z metalu, wkładane Materiał Mocowanie Grawerowana lub zaczerniona Standardowe kroje pisma (słowianski) Pozostałe realizacje Identyczny jak płyta czołowa Płyta czołowa przy pomocy zgrzewanych śrub i płytką nośną Zürich LtCnBT Zürich LtBT Swiss 721 MdBT Swiss 721 HvBT Na życzenie Wycięcie w płycie czołowej Pole opisowe 48 Pole opisowe 68 Płytka nośna Pole opisowe z metalu, nakładane Material Mocowanie Grawerowana lub zaczerniona Standardowe kroje pisma (słowianski) Pozostałe realizacje Identyczny jak płyta czołowa Płyta czołowa przy pomocy zgrzewanych śrub Zürich LtCnBT Zürich LtBT Swiss 721 MdBT Swiss 721 HvBT Na życzenie Pole opisowe 24 Pole opisowe Wycięcie w płycie czołowej 28 Otwór Ø 3.5 w płycie czołowej 1.15

16 OZNACZENIA Wykonanie wytłaczane EN Wytłaczane oznaczenie pięter i symboli mogą zostać rónież umieszczone obok danych elementów. W tym celu służą płytki przycisku o danym stylu lub wytłaczane Inlay etykiety które zostaną wmontowane w płytę czołową. Możliwe kolory: zaczernione wytłaczanie na matowej V2A, opcjonalnie (dla szczególnie wysokiego kontrastu) polerowane wytłaczanie na czarnej V2A. Pozostałe realizacje i aktualny zestaw znaków na życzenie. Przykłady Styl Płytka przycisku MT 42 wytłaczana, wkładana Strona I Styl Inlay etykieta wytłaczana, wkładana Strona I Styl Płytki przycisków MT 56 LR/RLR wytłaczane, wkładane Strony I I

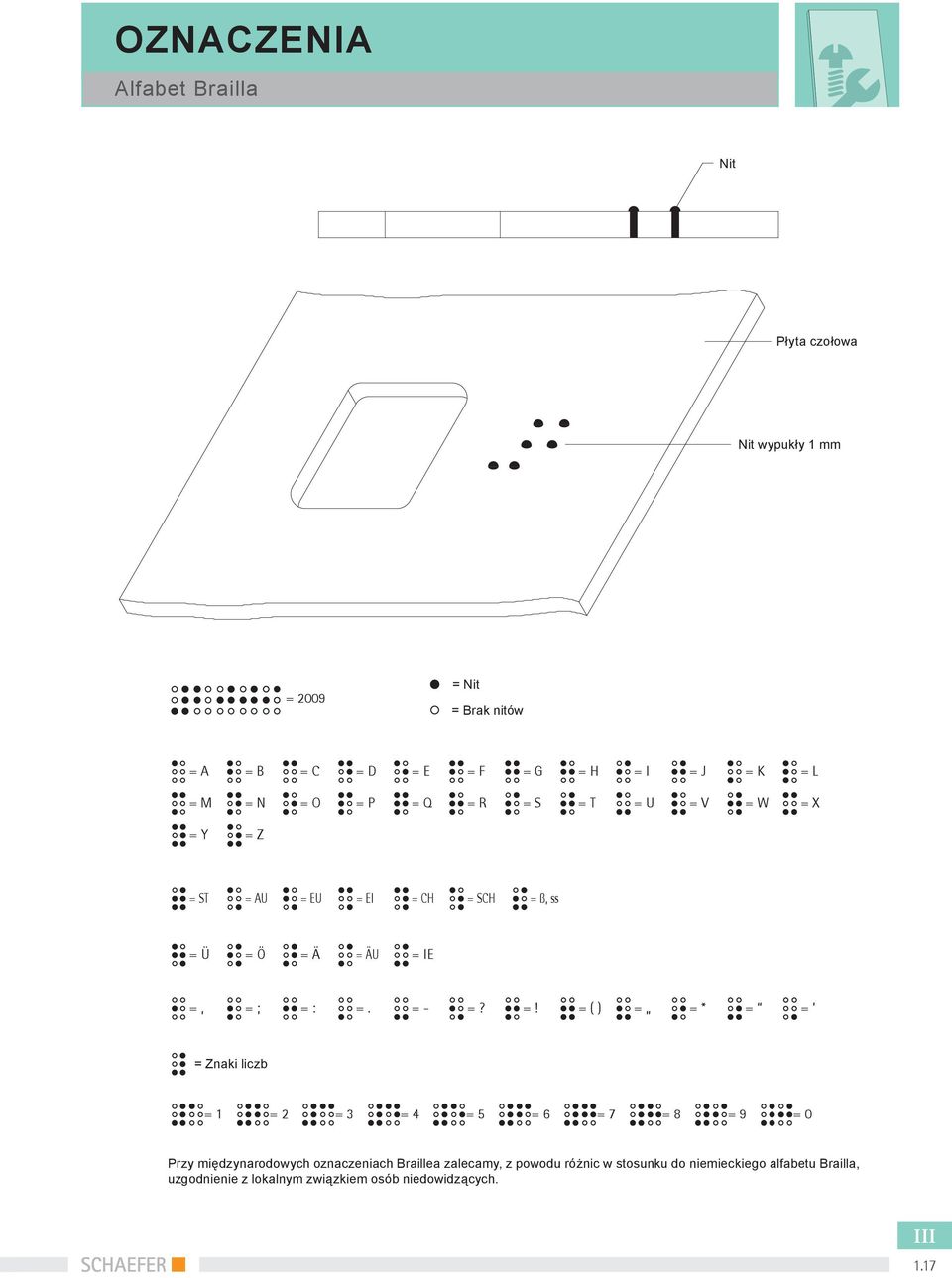

17 OZNACZENIA Alfabet Brailla Nit Płyta czołowa Nit wypukły 1 mm = 2009 = Nit = Brak nitów = A = B = C = D = E = F = G = H = I = J = K = L = M = N = O = P = Q = R = S = T = U = V = W = X = Y = Z = ST = AU = EU = EI = CH = SCH = ß, ss = Ü = Ö = Ä = ÄU = IE =, = ; = : =. = - =? =! = ( ) = = * = = = Znaki liczb = 1 = 2 = 3 = 4 = 5 = 6 = 7 = 8 = 9 = 0 Przy międzynarodowych oznaczeniach Braillea zalecamy, z powodu różnic w stosunku do niemieckiego alfabetu Brailla, uzgodnienie z lokalnym związkiem osób niedowidzących. 1.17

18 PANEL KABINOWY Styl Przykład: MT 28 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

19 KASETA WEZWAŃ Styl Przykład: MT 28 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

20 PANEL KABINOWY Styl Przykład: MT 42 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

21 KASETA WEZWAŃ Styl Przykład: MT 42 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

22 PANEL KABINOWY Styl Przykład: RT 42 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

23 KASETA WEZWAŃ Styl Przykład: RT 42 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

24 PANEL KABINOWY Styl Przykład: MT 56 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

25 KASETA WEZWAŃ Styl Przykład: MT 56 Strony I I Oznaczenie płyty czołowej (grawerowane/zaczernione)

26 DŹWIGI POŻAROWE ZGODNE Z EN Piktogram EN Strony VII Symbol Piktogram straży pożarnej Na poziomie dostępu straży pożarnej Oznaczenie łącznika dźwigu straży pożarnej Wielkość 100 mm x 100 mm W kabinie/panelu kabinowym, Oznaczenie dźwigu pożarowego, Poziom dostępu straży pożarnej, Łącznik dźwigu dla straży pożarnej Wielkość 20 mm x 20 mm Barwa Czerwona, RAL Przykład: RT 42 wg Strony I I Oznaczenie płyty czołowej (grawerowane) Piktogram straży pożarnej

27 Montaż

28

29 Montaż Każda zabudowa wymaga praktycznego wariantu montażu. Design panelu i założenia architektoniczne odgrywają równorzędną rolę jak wymagania techniczne i warunki otoczenia. Od wielu wariantów śrub poprzez eleganckie ryglowanie zaciskowe i mocowania ukryte aż po niewidoczne mocowania zatrzaskowe rozciąga się paleta opcji montażu płyt czołowych i paneli. W kombinacji z odpowiadającą zabudową z tyłu aluminiowy profi l puszki, puszka metalowa, metalowy pałąk (Bügel) lub mocowanie do ściany/płyty ustalające dają w rezultacie optymalnie kompleksowe rozwiązania. Pozycja i liczba elementów mocowania są każdorazowo dopasowywane do wielkości płyty czołowej; oczywiście mogą zostać przewidziane dodatkowe elementy mocujące. Również spełniając założenia normy wybór mocowania odgrywa ważną rolę. Liczba i rozmieszczenie elementów mocowania paneli zabezpieczonych przed wodą zgodnie z EN są tak dobierane aby zapewnić optymalną ochronę, przed rozbryzgami wody wnikającej z przodu panela. Niewidoczne mocowania lub takie, których tradycyjne narzędzia wandali nie będą mogły,,rozgnieść,podnoszą niezawodność urządzenia i gwarantują pewny odbiór techniczny a tym samym bezpieczeństwo obsługi.

30 ALUMINIOWY PROFIL PUSZKI mm Regulowany kątownik Dane Konstrukcję podbudowy z aluminiowym profi lem puszki można zastosować dla każdego naszego mocowania. Montaż płyty czołowej może być wykonany różnymi sposobami np. przy pomocy: śrub, ukrytego mocowania, zamknięcia zatrzaskowego lub zatrzasku kulowego. Są także możliwe różnorodne specjalne mocowania. Przykład panela kabinowego, puszka 2-rzędowa Fixtures Patrz register Wyposażenie. Wiring Wiring VI VI x Koncówka na przewody Wymiary x Zaślepki Przykład kasety wezwań, puszka 1-rzędowa 1 x Koncówka na przewody 1 x Zaślepki 2 x Zaślepki Wymiary x Zaślepki Śruby Ukryte mocowanie Mocowanie zatrzaskowe Zatrzask kulowy

31 PUSZKA METALOWA O ELASTYCZNYCH WYMIARACH mm Regulowany kątownik Dane Dla specjalnych wymagań można zastosować, jako konstrukcję podbudowy puszkę metalową o elastycznej wielkości i pożądanym wykonaniu. Montaż płyty czołowej może być wykonany różnymi sposobami np. przy pomocy śrub, ukrytego mocowania lub zamknięciem zatrzaskowym. Są także możliwe różnorodne specjalne mocowania. Przykład Panel kabinowy Fixtures Patrz register Wyposażenie. Wiring Wiring VI VI x Koncówka na przewody 1 x Zaślepki Wymiary T T = Głębokość puszki metalowej Dla montażu do płyty czołowej = 46,5 Dla montażu do puszki = 41,5 Przykład kasety wezwań 1 x Koncówka na przewody 2 x Zaślepki 1 x Zaślepki Śruby Ukryte mocowanie Mocowanie zatrzaskowe 1.31

32 SZYBKI MONTAŻ Płyta czołowa 185/210 Wiring Wiring VI VI Opcjonalnie złącze okablowania Dane Szybki montaż typu Z jest stosowany dla mocowania o szerokości płyt czołowych 185 mm i mocowania EPSILON płyt czołowych o szerokości 210 mm. Szybki montaż typu M jest stosowany jako dodatkowe mocowanie środkowe płyt czołowych o długości > 448 mm. Typ Z Z przodu przy szybkm montażu typu Z widoczne są jedynie dwa otwory ø 3,5 mm, przy szybkim montażu typu M jeden otwór ø 3,5 mm. Poprzez nie przy pomocy klucza inbus (SW 2,5) ryglowanie jest zaciskane lub zwalniane. Klucz inbus jest zawarty w dostawie. Montaż przy pomocy szybkiego montażu jest odpowiedni dla grubości ścian od 1,5 do 2,5 mm. Dla grubszych ścianek opcjonalnie dostępne są podkładki. Typ M Typ Z 1.32

33 SZYBKI MONTAŻ Płyta czołowa 185/210 Wymiary Szybki montaż typ Z 185 (210) 21 ø 3.5 W płycie czołowej Zgrzewane śruby M3 x (63) (56) 21 (35) 14 (28) Wycięcie Ryglowanie Zgrzewane śruby M3 x Wycięcie Ryglowanie Środkowe mocowanie płyty czołowej długości > 448 Szybki montaż typ M ø 3.5 W płycie czołowej Zgrzewane śruby M3 x

34 SZYBKI MONTAŻ Płyta czołowa 110/135 Wiring Wiring VI VI Opcjonalnie złącze okablowania Dane Szybki montaż typu E jest stosowany dla mocowania o szerokości płyt czołowych 110 mm i mocowania EPSILON płyt czołowych o szerokości 135 mm. Szybki montaż typu M jest stosowany, jako dodatkowe mocowanie środkowe płyt czołowych o długości > 448 mm. Typ E Z przodu przy szybkm montażu typu E widoczne są jedynie dwa otwory ø 3,5 mm, przy szybkim montażu typu M jeden otwór ø 3,5 mm. Poprzez nie przy pomocy klucza inbus (SW 2,5) ryglowanie jest zaciskane lub zwalniane. Klucz inbus jest zawarty w dostawie. Montaż przy pomocy szybkiego montażu jest odpowiedni dla grubości ścian od 1,5 do 2,5 mm. Dla grubszych ścianek opcjonalnie dostępne są podkładki. Typ M Typ E 1.34

35 SZYBKI MONTAŻ Płyta czołowa 110/135 Wymiary Szybki montaż typ E 110 (135) 21 ø 3.5 W płycie czołowej Zgrzewane śruby M3 x (28) Wycięcie (63) 42 (56) 21(35) Ryglowanie Zgrzewane śruby M3 x Wycięcie Środkowe mocowanie płyty czołowej długości > 448 Szybki montaż typ M Ryglowanie ø 3.5 W płycie czołowej Zgrzewane śruby M3 x

36 SZYBKI MONTAŻ Płyta czołowa 72 Dane Typ M Szybki montaż typu M jest stosowany dla mocowania o szerokości płyt czołowych 72 mm i jako dodatkowe mocowanie środkowe płyt czołowych o długości > 448 mm. Szybki montaż typu V jest stosowany również przy mocowaniu płyt czołowych o szerokości 72 mm i ma dodatkowo uchwyt na płytkę elektr., która jest wymagana np. przy okablowaniu. Z przodu przy szybkim montażu typu M lub V widoczny jest jedynie otwór ø 3,5 mm, przy szybkim montażu typu M jeden otwór ø 3,5 mm. Poprzez niego przy pomocy klucza inbus (SW 2,5) ryglowanie jest zaciskane lub zwalniane. Klucz inbus jest zawarty w dostawie. Montaż przy pomocy szybkiego montażu jest odpowiedni dla grubości ścian od 1,5 mm do 2,5 mm. Dla grubszych ścianek opcjonalnie dostępne są podkładki. Złącze okablowania Typ V Dla dodatkowych płytek elektr. 1.36

37 SZYBKI MONTAŻ Płyta czołowa 72 Wymiary Szybki montaż typ M 11.5 Ryglowanie Zgrzewane śruby M3 x (36.5) (36.5) 14 (28) 14 (28) Wycięcie ø 3.5 W płycie czołowej 58 Wycięcie Szybki montaż typ V Ryglowanie Zgrzewane śruby M3 x 10 Wycięcie ø 3.5 W płycie czołowej 58 Wycięcie 1.37

38 MOCOWANIE Z ZATYNKOWANĄ RAMĄ Dane Istnieje możliwość, mocowanie w celu ochrony w murze, zaopatrzyć w zatynkowaną ramę. Dla tego typu metod wykonania realizujemy Państwa wytyczne wymiarowe i wymagania. 1.38

39 ŚRUBY Dane Śruby stosujemy przy bezpośrednim mocowaniu płyty czołowej do ściany jak również w połączeniu z aluminiowym profi lem puszki, puszki metalowej o elastycznych wymiarach lub blaszanym pałąkiem (pałąk). Obok śrub z V2A do dyspozycji oddajemy śruby w kolorze złotym jak również czarnym. Pozycja i liczba śrub są dopasowane do wielkości płyty czołowej i danego mocowania. Na życzenie mogą zostać przewidziane dodatkowe śruby. Oczywiście dla wszystkich wymienionych wariantów śrub jest dostępny odpowiedni śrubokręt. Śruba z łbem soczewkowym stożkowym z gniazdem krzyżowym, DIN 966 V2A M4 x 10, M4 x 16, M4 x 20 Barwa złota M4 x 10, M4 x 16, M4 x 20 Czarna M4 x 16 Śruba z łbem soczewkowym stożkowym z gniazdem sześciokątnym, zbliżona DIN 966, SW 2,5 Ocynkowana M4 x 10 Barwa złota M4 x 10 Śruba z łbem soczewkowym stożkowym o gnieździe z dwoma otworami V2A M4 x 12 Śruba z łbem stożkowym płaskim z gniazdem sześciokątnym, DIN 7991 V2A M4 x 10, M4 x 12, M4 x 16, M4 x 20, M4 x 25 Czarna M4 x 10 Śruba z łbem soczewkowym stożkowym z wewnętrznym torxem i trzpieniem V2A M4 x 10! Wkrętaki Various IX

40 UKRYTE MOCOWANIE Zastosowanie Ukryte mocowanie płyty czołowej jest możliwe w połączeniu z aluminiowym profi lem puszki, puszką metalową o elastycznych wymiarach jak i panelem COP na całą wysokość kabiny. Pozycja i liczba elementów jest dopasowana do wielkości płyty czołowej i danej konstrukcji podbudowy. Z przodu jest widoczny jedynie otwór ø 3,5 mm. Poprzez niego przy pomocy klucza inbus (SW 2,5) ryglowanie jest zaciskane lub zwalniane. Klucz inbus jest zawarty w dostawie. Wymiary Zgrzewane śruby M3 x 8 8 Śruba z łbem stożkowym płaskim M4 x 16 ISK DIN REWIZJA a 1.40! Wkrętaki Various IX

41 MOCOWANIE ZATRZASKOWE Zastosowanie Montaż płyty czołowej jest możliwy przy pomocy mocowania zatrzaskowego w połączeniu z aluminiowym profi lem puszki i puszką metalową o elastycznych wymiarach. Pozycja i liczba elementów ze sprężyną i bolcem zatrzaskowym jest dopasowana do wielkości płyty czołowej i danej konstrukcji podbudowy. Od frontu nie jest widoczny żaden element montażowy, co mocowanie czyni eleganckim zapobiegając umyślnemu odkręceniu płyty czołowej. W razie potrzeby zdjęcie płyty czołowej dokonywany jest z odpowiedniego miejsca (skośne odchylenie od tylniej strony płyty czołowej) przy pomocy wkrętaka, jako dźwigni. Wymiary Sprężyna zatrzaskowa Zgrzewane śruby M3 x 12 Bolec zatrzaskowy Otwór sprężyny zatrzaskowej Skośne odchylenie od tylniej strony płyty czołowej 1.41

42 ZATRZASK KULOWY Zastosowanie Montaż płyty czołowej przy pomocy zatrzasku kulowego jest możliwy w połączeniu z aluminiowym profi lem puszki i puszką metalową o elastycznych wymiarach. Ten typ mocowania jest stosowany również przy mocowaniu paneli COP na całą wysokość kabiny. Zatrzask kulowy 43 Pozycja i liczba elementów jest dopasowana do wielkości płyty czołowej i danej konstrukcji podbudowy. Od frontu nie jest widoczny żaden element montażowy, co czyni go odpornym na ataki. W razie potrzeby zdjęcie płyty czołowej dokonywany jest za pomocą podnośnika próżniowego. Wymiary Zatrzask kulowy 60 Zatrzask kulowy Zatrzask kulowy Various Pomoce montażowe IX. 1. 6

43 RYGLOWANIE ZAMKIEM Zastosowanie Ryglowanie przy pomocy profi lu cylindra jest stosowany przy montażu i panelach COP (o wysokości kabiny) z aluminiowym profi lem puszki lub puszką metalową o elastycznych wymiarach. Płyta czołowa lub część płyty czołowej jest w ten sposób dodatkowo mechanicznie mocowana i zabezpieczona przed niepowołanym demontażem. Jarzmo profi lu cylindra chwyta za odpowiedni element współpracujący i rygluje płytę czołową lub jej część. Opcja ta umożliwia wiele różnorodnych technicznych rozwiązań. W razie potrzeby prosimy o kontakt. Przedstawienie 1.43

44 ŚRUBA PRZEWODU UZIEMIAJĄCEGO Zastosowanie Przy każdym mocowaniu zostają wykonane właściwe zabiegi ochronne, obowiązujące w danym kraju wg. obecnych norm jak ochrona przed napięciem dotykowym. Zgrzewana śruba z nakrętką po tylniej stronie płyty czołowej i w konstrukcji podbudowy służy do przyłączenia przewodu uziemiającego. 1.44

45 ZABEZPIECZENIE PŁYTY CZOŁOWEJ Zastosowanie Przeciw manipulacji przy płycie czołowej, montowanej z aluminiowym profi lem puszki lub puszką metalową o elastycznych wymiarach, na płycie czołowej umieszczany jest mały elektromechaniczny moduł. Podczas niepowołanego demontażu płyty czołowej jest aktywowany kontakt. Poprzez funkcje zestyku zwiernego- ew. przełącznego można wyzwalać na sterowanie np. sygnały akustyczne, powiadomienie o awarii lub sygnał odcinający. Zależnie od wielkości płyty czołowej może być koniecznych więcej modułów, zapewniających optymalne zabezpieczenie. Przedstawienie Mocowanie płytki montażowej z łącznikiem migowym do ściany puszki 1.45
