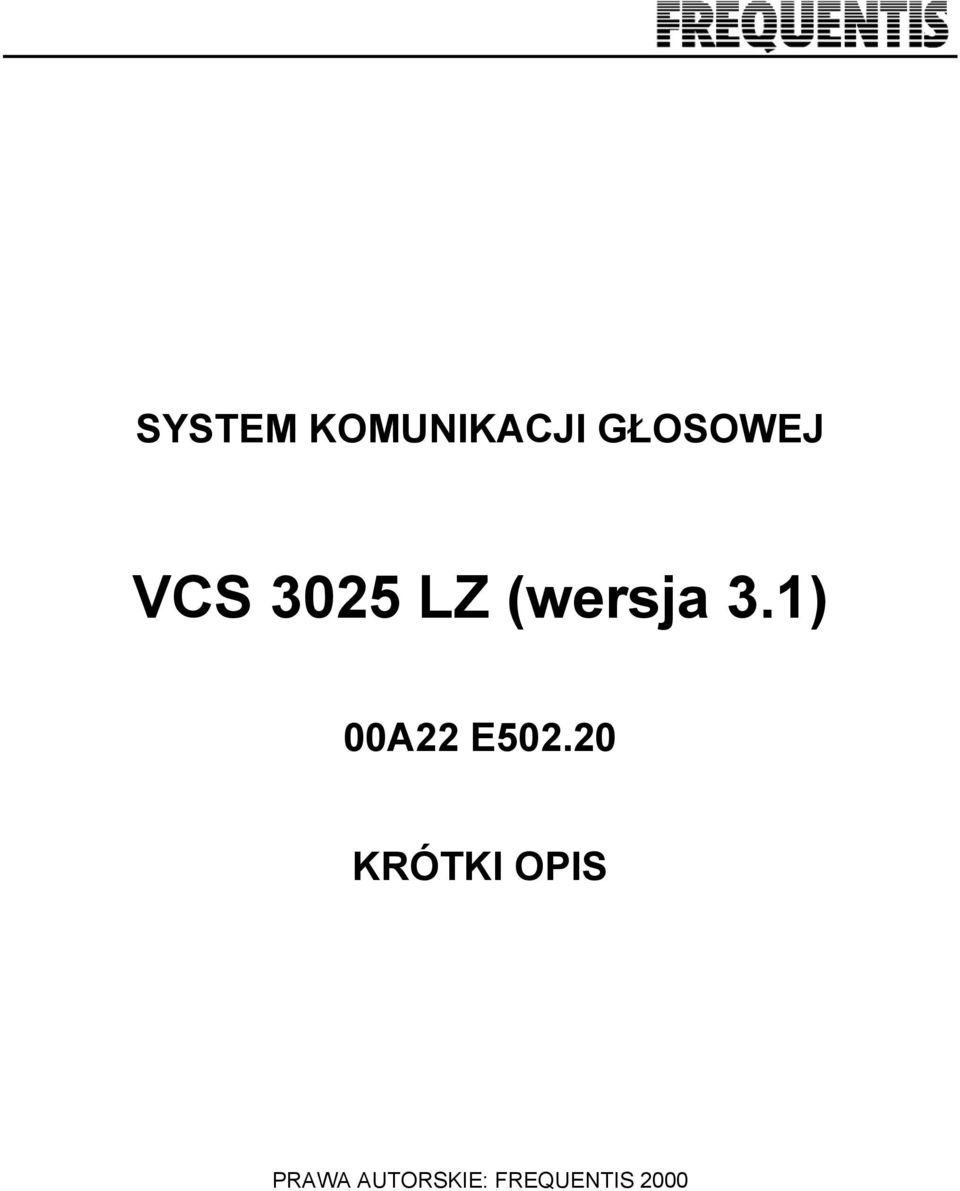

1 SYSTEM KOMUNIKACJI GŁOSOWEJ VCS 3025 LZ (wersja 3.1) 00A22 E KRÓTKI OPIS PRAWA AUTORSKIE: FREQUENTIS 2000

2 Historia dokumentu Wer. Data Zmienione strony Przyczyna zmiany Wykonał Wszystkie strony Tłumaczenie dokumentu 00A22 D Wszystkie strony Tłumaczenie dokumentu 00A22 D Th. Materazzi Th. Materazzi Nr Czynność Nazwisko Podpis Data Wydział 1 Opracowanie Th. Materazzi C3 2 Zatwierdzenie 3 Dopuszczenie do druku Informacje zawarte w niniejszym dokumencie podlegają zmianom bez uprzedzenia. Żadna część dokumentu nie może być reprodukowana ani przesyłana w jakiejkolwiek postaci ani za pośrednictwem jakichkolwiek środków, elektronicznych lub mechanicznych, w jakimkolwiek celu, bez pisemnej zgody firmy FREQUENTIS Nachrichtentechnik Ges.m.b.H. Nazwy firm lub produktów wymienione w niniejszym dokumencie mogą stanowić znaki handlowe lub zarejestrowane znaki handlowe tychże firm. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 1-1

3 Spis treści 1. Abstrakt Wstęp Architektura systemu VCS 3025 LZ System komutacyjny Stanowiska operatorskie Komputerowe stanowiska operatorskie Stanowiska operatorskie z panelami dotykowymi Zespół interfejsowy System monitoringu technicznego i sterowania (TMCS) Łączenie w sieć centrów dowodzenia i zarządzania Funkcje i parametry systemu Funkcje na poziomie systemowym Funkcje sterownika oprogramowaniowego COI i systemu Funkcje radiowe Łączenie w sieć Skróty Ilustracje Rys. 1-1: Architektura systemu VCS 3025 LZ Rys. 3-2: Rys. 1-2: Typowe rozplanowanie panelu dotykowego (po lewej) i komputerowego interfejsu użytkownika (po prawej) Przegląd łączenia w sieć centrów dowodzenia i zarządzania KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 1-2

4 Abstrakt System VCS 3025 LZ, wersja 3.1, jest w pełni cyfrowym, nie blokującym się oraz zdublowanym systemem komunikacyjnym o architekturze zdecentralizowanej, przeznaczonym dla centrów dowodzenia i zarządzania. System VCS 3025 LZ jest przeznaczony dla małych i średnich centrów dowodzenia i zarządzania zawierających typowo do 8 stanowisk operatorskich. Kręgosłup systemu jest utworzony przez zdublowany system koncentrycznych szyn transmisyjnych. Wszystkie urządzenia peryferyjne (układy elektroniczne stanowisk operatorskich, interfejsy radiowe i telefoniczne oraz TMCS) są węzłami podłączonymi w sposób zdublowany do tego systemu szyny transmisyjnej. System monitoringu technicznego i sterowania (TMCS) zapewnia stałe monitorowanie stanu systemu. Architektura VCS 3025 LZ jest przeznaczona do integrowania komunikacji głosowej i transmisji danych w istniejącym systemie komputerowym (np. CAD systemie komputerowego wspomagania pracy dyspozytorów). Sam produkt jest serwerem, który zapewnia usługi na rzecz zewnętrznego systemu komputerowego. Dostępne są interfejsy użytkownika w postaci stanowisk operatorskich z panelami dotykowymi oraz modułów interfejsowych użytkownika komputera. System VCS 3025 LZ oferuje wiele funkcji dodatkowych takich jak, transmisja danych w kanałach radiowych (FMS), wywołania selektywne 5-tonowe, zarządzanie podsystemami zewnętrznymi oraz łączenie centrów dowodzenia i zarządzania w sieć. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 1-3

5 1. Wstęp Straż pożarna, policja i pogotowie ratunkowe są przeznaczone do służenia społeczeństwu i ratowania życia ludzkiego każdego dnia. W rezultacie, miliony ludzi na całym świecie pracują w dzień i w nocy czuwając nad naszym bezpieczeństwem. Dodatkowo, rosnąca mobilność naszego społeczeństwa wymaga nadzorowania rosnącego ruchu wszelkich środków transportu pasażerskiego przez centra zarządzania ruchem. Centra dowodzenia i zarządzania służą jako interfejsy pomiędzy ludźmi a środkami komunikacji elektronicznej. Praca w warunkach alarmowych wymaga stałej dostępności systemu i jego najwyższej niezawodności, aby możliwe było kierowanie dostępnymi siłami w sposób bezpieczny i wydajny. Funkcjonowanie wspomagane komputerowo zmniejsza obciążenie operatorów i pozostawia im czas na realizację ważniejszych zadań. System komunikacji głosowej VCS 3020 LZ (Voice Communication System) jest w pełni cyfrowym, nie blokującym się oraz zdublowanym systemem komunikacyjnym o architekturze zdecentralizowanej. Techniczne rozwiązanie systemu jest oparte na ponad 50 letnim doświadczeniu firmy FREQUENTIS w dziedzinie systemów komunikacji głosowej dla kontroli ruchu powietrznego. Architektura VCS 3025 LZ jest przeznaczona do integrowania komunikacji głosowej i transmisji danych w istniejącym systemie komputerowym (np. CAD systemie komputerowego wspomagania pracy dyspozytorów). Sam produkt jest serwerem, który zapewnia usługi na rzecz zewnętrznego systemu komputerowego. Dostępne są interfejsy użytkownika w postaci stanowisk operatorskich z panelami dotykowymi oraz modułów interfejsowych użytkownika komputera. System zapewnia aktywną nadmiarowość. Stały monitoring systemu gwarantuje maksymalną niezawodność funkcjonowania wymaganą przez władze i organizacje odpowiedzialne za bezpieczeństwo publiczne. Zintegrowana komunikacja radiowa i telefoniczna, dołączenie specyficznych funkcji dodatkowych (takich jak, komunikaty statusowe, wywołania selektywne, zarządzanie podsystemami zewnętrznymi itp.) oraz wykorzystanie nowoczesnych usług zapewnianych przez ISDN są tutaj oczywistością. System pozwala na łączenie w sieć centrów dowodzenia i zarządzania. Niniejszy dokument opisuje produkt VCS 3020 LZ w wersji 3.1. Konkretne dostosowania do nowych wymagań i rozbudowa systemu są możliwe na zamówienie, jako że funkcje VCS 3020 LZ są ciągle rozwijane. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 1-4

6 2. Architektura systemu VCS 3025 LZ Architektura systemu VCS 3025 LZ (patrz Rys. 2-1) może być podzielona na trzy grupy: Stanowiska operatorskie, Interfejsy oraz System monitoringu technicznego i sterowania (TMCS). Kręgosłup systemu jest utworzony przez zdublowany system koncentrycznych szyn transmisyjnych o szybkości transmisji 10 Mb/s. Wszystkie urządzenia peryferyjne (układy elektroniczne stanowisk operatorskich, zespoły interfejsów oraz TMCS) są węzłami połączonymi za pośrednictwem modułów dostępu komunikacyjnego - MAU (Media Access Units) do systemu szyny transmisyjnej. Obie szyny transmisyjne przenoszą równolegle pakiety z sygnałami głosowymi w postaci cyfrowej (pochodzące z urządzeń peryferyjnych) jak również pakiety danych. Maksymalna pojemność komutacyjna systemu wynosi 79 szczelin czasowych. Układy elektroniczne stanowisk operatorskich mają postać wtykanych kart komputerowych PCCTI. Dostęp do wtykanych kart PCCTI jest możliwy poprzez komputerowy sterownik oprogramowaniowy COI (Call Oriented Interface), który pozwala na posługiwanie się wszystkimi funkcjami stanowiska operatorskiego za pośrednictwem komputera (PC). Produkt jest serwerem zapewniającym usługi komunikacyjne na rzecz systemu komputerowego. System może być w pełni obsługiwany przez aplikację zewnętrzną (np. system komputerowego wsparcia dyspozytorów). Koncepcja ta umożliwia integrację dodatkowych funkcji w zewnętrznych komputerowych stanowiskach operatorskich niezależnie od VCS 3025 LZ. Dostępne są interfejsy użytkownika w postaci stanowisk operatorskich z panelami dotykowymi oraz modułów interfejsowych użytkownika komputera. Interfejs do systemu monitoringu technicznego i sterowania (TMCS) jest specjalnym węzłem używanym do celów monitorowania i konfigurowania systemu. Interfejsy radiowe i telefoniczne zawierają wyjścia do podłączenia systemu rejestracji głosu System komutacyjny Architektura systemu komutacyjnego VCS 3025 LZ jest w pełni modularna i zdecentralizowana. Nie są wykorzystywane żadne centralne elementy komutacyjne. Oba systemy szyn transmisyjnych ciągle pracują w układzie równoległym z takim samym priorytetem. Nie jest konieczne żadne przełączanie pomiędzy systemem głównym i zapasowym. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 2-5

7 Stanowiska operatorskie Stanowiska operatorskie na bazie komputerów PROCESOR ALAN ALAN PERYFERYJNY ALAN Interfejsy IF 1 IF 2 IF 3 Sieci radiowe IF 4 PROCESOR PERYFERYJNY Stanowiska operatorskie z panelami dotykowymi PROCESOR ALAN ALAN PERYFERYJNY ALAN IF 5 IF 6 IF 7 IF 8 Sieci telefoniczne PBX/PSTN Zespół interfejsowy System monitoringu technicznego I sterowania - TMCS System zdublowanej szyny transmisyjnej 10 Mb/s Interfejsy Zewnętrzne linie i infrastruktury Rys. 2-1: Architektura systemu VCS 3025 LZ KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 2-6

8 Zaletami pracy równoległej systemu VCS 3025 LZ w porównaniu do konwencjonalnych architektur z podsystemami rezerwowymi są: W wypadku awarii nie jest konieczne żadne przełączanie na system rezerwowy. Czasy przełączania pomiędzy nadmiarowymi elementami składowymi są więc ekstremalnie krótkie. Prawidłowość funkcjonowania systemu nadmiarowego o architekturze konwencjonalnej z elementami rezerwowymi może zostać sprawdzona dopiero po przełączeniu na część rezerwową, a nie w sposób ciągły. System VCS 3025 LZ nie wymaga zapobiegawczych obsług serwisowych. W wypadku awarii pojedynczej szyny transmisyjnej nawet połączenia aktywne nie zostają przerwane. Rzeczywiście zdecentralizowana architektura rozproszona zapewnia maksymalną tolerancję usterek i minimalny wpływ ogólny usterek w czasie realizacji procedur funkcjonalnych i serwisowych. Jeżeli usterka wystąpi w jednym układzie szyny transmisyjnej, informacje są natychmiast przejmowane przez system równoległy. Pojedyncze usterki systemu szyny transmisyjnej nigdy nie wpływają na normalne funkcjonowanie ani nie obniżają pojemności systemu. Pojedyncze usterki w obrębie innych części systemu nie wpływają na normalne funkcjonowanie systemu. Usterka interfejsu lub stanowiska operatorskiego może jedynie spowodować utratę jednego kanału komunikacyjnego. Generacja sygnałów zegarowych jest zdecentralizowana i nadmiarowa. Każde urządzenie peryferyjne może przejąć zadanie generacji sygnałów zegarowych. VCS 3025 LZ jest systemem w pełni nie blokującym się, zapewniającym nieograniczony dostęp do kanałów komunikacyjnych, niezależnie od obciążenia systemu. Z tego względu, użytkownik nigdy nie odbierze sygnału zajętości będącego następstwem ograniczonej pojemności systemu. Ze względu na architekturę szyny transmisyjnej, VCS 3025 LZ jest systemem zwartym, elastycznym i niezawodnym. VCS 3025 LZ ma architekturę oszczędzającą zajmowaną przestrzeń. Elastyczna struktura szyny transmisyjnej pozwala na dostosowywanie się nawet do bardzo nietypowych wymagań instalacyjnych. Elektryczna izolacja procesorów peryferyjnych. Uszkodzenia szyny transmisyjnej powodowane przez wpływy zewnętrzne (np. przepięcia) są ograniczone do MAU. Koszty części zapasowych są ograniczone a czas naprawy zminimalizowany, ponieważ konieczna jest wymiana tylko jednego MAU. Płytki drukowane można wymieniać w trakcie normalnej pracy systemu. Wymiana płytek nadmiarowych może być dokonywana bez negatywnego wpływu na funkcje systemu lub pojemność systemu. Bezpieczeństwo systemu i łatwość serwisowania. Urządzenia peryferyjne można odłączać od szyny transmisyjnej w dowolnym czasie bez ingerencji w kabel koncentryczny. Systemy koncentrycznych szyn transmisyjnych mogą być układane w zabezpieczających kanałach kablowych. MAU mogą być lokalizowane grupami w określonych punktach dostępu, w celu zapewnienia szybkiego i łatwego serwisowania. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 2-7

9 2.2. Stanowiska operatorskie Komputerowe stanowiska operatorskie Układy elektroniczne stanowisk operatorskich (wtykane karty PCCTI) są podłączone do systemu szyny transmisyjnej w sposób zdublowany. Stanowiska operatorskie posiadają gniazda do podłączenia zestawów nagłownych, zestawów doręcznych, mikrofonu i głośników. Komputerowy sterownik oprogramowaniowy COI umożliwia sterowanie wszystkimi funkcjami operatorskimi. VCS 3025 LZ pozwala na pełną integrację komutacji radiowej i telefonicznej w sieci komputerowej (np. komputerowego wspomagania pracy dyspozytorów - CAD). Dostęp samego interfejsu użytkownika do sterownika oprogramowaniowego COI jest realizowany poprzez TCP/IP. Zapewniony jest moduł oprogramowania komputerowego interfejsu użytkownika. Typowe rozplanowanie pokazane jest na Rys Stanowiska operatorskie z panelami dotykowymi Równolegle z komputerowymi stanowiskami operatorskim, możliwe jest użycie stanowisk operatorskich z panelami dotykowymi. Stosowane są najnowocześniejsze panele dotykowe TFT o przekątnej 12.1 cala (wyświetlanie RGB, rozdzielczość 600x800 pikseli). Typowe rozplanowanie pokazane jest na Rys Rys. 3-2: Typowe rozplanowanie panelu dotykowego (po lewej) i komputerowego interfejsu użytkownika (po prawej) KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 2-8

10 2.3. Zespół interfejsowy Każdy zespół sterowania interfejsami peryferyjnymi składa się z dwóch procesorów peryferyjnych oraz maksymalnie ośmiu kart interfejsowych do podłączenia stacji radiowych lub linii telefonicznych. Sprzęt ten jest umieszczony w standardowym stojaku sprzętowym 19 cali. Każdy procesor peryferyjny jest podłączony do zdublowanego układu szyny transmisyjnej za pośrednictwem modułów dostępu komunikacyjnego (MAU). Dwa procesory peryferyjne są połączone do ośmiu interfejsów za pośrednictwem zdublowanej szyny transmisyjnej dla głosu i danych. Każdy procesor peryferyjny komunikuje się z obiema szynami. Jeżeli wystąpi usterka w jednym aktywnym procesorze, drugi procesor automatycznie przejmuje kontrolę nad kartami liniowymi. Najważniejsze parametry interfejsów mogą być kontrolowane za pośrednictwem oprogramowania i można je korygować korzystając z TMCS. Zmiany ustawień poziomów liniowych lub inne podobne parametry interfejsów można wykonywać szybko, bez przerywania normalnej pracy systemu. Karty mogą być wymieniane w czasie normalnej pracy systemu. Kiedy wymienia się karty tego samego typu, są one inicjalizowane automatycznie bez potrzeby ręcznej regulacji. Do wymiany kar i ich uruchamiania nie są potrzebne żadne specjalne narzędzia. System równorzędnie traktuje połączenia radiowe i telefoniczne. Otwarta koncepcja modularna pozwala na swobodne rozmieszczanie modułów różnych interfejsów liniowych w obrębie półki lub szafy sprzętowej System monitoringu technicznego i sterowania (TMCS) TMCS jest stanowiskiem centralnego zarządzania systemem i jest podłączony bezpośrednio do nadmiarowej koncentrycznej szyny transmisyjnej za pośrednictwem procesora peryferyjnego. TMCS bazuje na komputerze komercyjnym (PC). TMCS jest odpowiedzialny za wszystkie zadania w zakresie administrowania systemem, włącznie z zarządzaniem danymi konfiguracyjnymi oraz tworzeniem, edytowaniem i przeładowywaniem plików. Zadaniem TMCS jest analizowanie i wyświetlanie usterek w systemie. Pomaga on personelowi serwisu w kwalifikowaniu i usuwaniu usterek. TMCS umożliwia aktualizację wielu modułów oprogramowaniowych systemu VCS. Aktualizacje i serwisowanie oprogramowania są uproszczone. Czas wewnętrzny komputera TMCS może być synchronizowany przy użyciu zewnętrznych wzorców czasu. Informacje o czasie TMCS są używane w stemplach czasowych funkcji serwisowych i funkcji rejestracyjnych, jak również do synchronizacji czasu wewnętrznego VCS. Stan systemu jest monitorowany za pośrednictwem automatycznie aktualizowanych obrazów ekranowych. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 2-9

11 Parametry interfejsów, stanowisk operatorskich i samego systemu są ustawiane za pośrednictwem terminala TMCS. Parametry systemu mogą być ustawiane bez przerywania normalnego funkcjonowania systemu. Ponadto, TMCS umożliwia pracę zdalną. Wykorzystywany jest komercyjny pakiet oprogramowania do zdalnego sterowania. Zdalny terminal TMCS może być podłączony do lokalnego TMCS za pośrednictwem łącza modemowego lub sieci TCP/IP. Pozwala to na pracę z dowolnej lokalizacji, niezależnie od odległości do centrum dowodzenia i zarządzania. Lokalny i zdalne terminale TMCS zapewniają taką samą funkcjonalność. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 2-10

12 3. Łączenie w sieć centrów dowodzenia i zarządzania VCS 3025 LZ pozwala na łączenie w sieć systemów telefonicznych, radiowych i transmisji danych centrów dowodzenia i zarządzania (patrz Rys. 3-1). VCS 3025 LZ oferuje funkcje umożliwiające dostęp do infrastruktury centrum dowodzenia i zarządzania (centrum dowodzenia i zarządzania B ) z innego centrum dowodzenia i zarządzania (centrum dowodzenia i zarządzania A ). Centrum dowodzenia i zarządzania A jest w stanie kontrolować centrum dowodzenia i zarządzania B. Do tego celu potrzebne są cyfrowe łącza telefoniczne (sieć publiczna lub łącza dzierżawione) i sieć transmisji danych. Centrum dowodzenia i zarządzania A może uzyskiwać dostęp do COI centrum dowodzenia i zarządzania B. Centrum dowodzenia i zarządzania A może monitorować i prowadzić rozmowy w kanałach radiowych centrum dowodzenia i zarządzania B. Mogą być realizowane transmisje danych w kanałach radiowych (np. komunikaty statusowe FMS i wywołania selektywne 5-tonowe). Centrum dowodzenia i zarządzania B może przekazywać połączenia telefoniczne do centrum dowodzenia i zarządzania A. Uwaga: W celu dostosowania łączenia centrów dowodzenia i zarządzania w sieć do specyficznych potrzeb klienta, muszą być użyte dodatkowe urządzenia (interfejsy, osprzęt sieciowy) i moduły oprogramowaniowe. "A" command center Centrum dowodzenia A "B" Centrum command dowodzenia center B "B" Centrum command dowodzenia center B PSTN ( telephone (sieć telefoniczna) network) PBX PSTN PBX PSTN Rys. 3-1: Przegląd łączenia w sieć centrów dowodzenia i zarządzania KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 3-1

13 4. Funkcje i parametry systemu 4.1. Funkcje na poziomie systemowym Zintegrowana centrala radiowo-telefoniczna. Sieci radiowe i telefoniczne włączone do systemu z takim samym priorytetem. Cyfrowy, modularny system komunikacji głosowej. Całkowicie nie blokująca się architektura centrali. Architektura zdecentralizowana i rozproszona. System z równoległą komutacją: tolerancja pojedynczych usterek w systemie komutacyjnym (ogólny skutek usterki = 0). Funkcje uszkodzonych komponentów są przejmowane przez dostępne nadmiarowo karty. W wypadku usterki w systemie komutacyjnym, nie następuje utrata aktywnych połączeń radiowych. Zdublowane kanały transmisji danych i foniczne. Dublowanie wspólnych elementów. Ogólny wpływ usterek jest ograniczony do jednego stanowiska operatorskiego i maksymalnie jednego interfejsu radiowego lub liniowego. Oprogramowanie modularne. Wykorzystanie usług oferowanych przez Euro-ISDN. Wymiana płytek drukowanych pod napięciem wymiana płytek w czasie pracy systemu, bez jakiegokolwiek wpływu na funkcje systemu. Stały monitoring wszystkich elementów systemu za pośrednictwem TMCS. Automatyczne przełączanie pomiędzy równorzędnymi łączami i interfejsami. Aktualizacje oprogramowania i ustawianie parametrów systemu w trakcie normalnego funkcjonowania systemu Funkcje sterownika oprogramowaniowego COI i systemu Układy elektroniczne stanowiska operatorskiego zaprojektowane w postaci wtykanej karty PCI (do komputerów PC ATX kompatybilnych z IBM, system operacyjny Windows NT 4.0 od SP 6). Dostęp do funkcji systemu można uzyskać za pomocą sterownika oprogramowaniowego COI poprzez interfejs TCP/IP (Ethernet). Połączenia telefoniczne mogą być realizowane z użyciem lub bez PTT. VCS zapewnia za pośrednictwem COI zestaw sygnałów akustycznych. Parametryzacja sygnałów akustycznych poprzez TMCS. Osprzęt do rozmów bez użycia rąk przez mikrofon typu gęsia szyja. Selektywne przyjmowanie wywołań z kolejki. Informacje o stanie interfejsów lub połączeń. KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 4-2

14 Interfejsy telefoniczne mogą być łączone w grupy liniowe. Zestawianie połączeń poprzez określone interfejsy i grupy liniowe. Interkom - komunikacja pomiędzy stanowiskami operatorskimi. Wybieranie numerów wewnętrznych DTMF. Wszechstronne funkcje Euro-ISDN (CLIP, CFU, MCID, DDI, UUS, ). Zawieszanie połączeń, przełączanie się między połączeniami, przekazywanie połączeń i połączenia konferencyjne. Mieszane połączenia radiowo-telefoniczne. Podsłuch innych stanowisk operatorskich. Zapowiedzi głosowe dla wywołań nie odebranych przez operatora i połączeń zawieszonych. Informacje serwisowe na stanowiskach operatorskich. Ściszanie odbiornika radiowego/tv. Oprogramowaniowy przycisk PTT. Zarządzanie urządzeniami zewnętrznymi. Obsługa cyfrowych wejść i wyjść Funkcje radiowe Obsługa do 16 niezależnych kanałów radiowych ze stanowiska operatorskiego. Połączenia radiowe mogą być kontrolowane za pomocą PTT lub VOX. Ton 1 (1750 Hz) i ton 2 (2135 Hz). Monitoring (podsłuch) kanałów radiowych. Praca przemiennikowa i praca przemiennikowa z tłumieniem. Wzajemne łączenie kanałów radiowych. Komunikaty statusowe FMS bez dodatkowego sprzętu zewnętrznego. Krótkie pakiety tekstowe FMS bez dodatkowego sprzętu zewnętrznego. Wywołania selektywne 5-tonowe bez dodatkowego sprzętu zewnętrznego Łączenie w sieć Łączenie w sieć podsystemów radiowych, telefonicznych i transmisji danych należących do centrów dowodzenia i zarządzania poprzez zewnętrzną sieć telefoniczną i transmisji danych. Przekazywanie w sieci danych COI TM za pomocą standardowych technologii sieciowych (TCP/IP). W ten sposób, centrum zarządzania i dowodzenia A ma dostęp do wszystkich radiowych i telefonicznych funkcji COI centrum zarządzania i dowodzenia B (aktualne połączenia, tony 1 i 2, FMS ). KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 4-3

15 5. Skróty A B C CAD CFU CLIP COI D DDI DTMF E F FMS G H Komputerowe wspomaganie pracy dyspozytorów (Computer Aided Dispatcher) Bezwarunkowe przekazywanie połączenia (Call Forwarding Unconditional) Wyświetlanie numeru strony wywołującej (Calling Line Identification Presentation) Interfejs zorientowany na wywołania (Call Oriented Interface) Bezpośrednie wybieranie numeru (Direct Dialling In) Dwutonowa wieloczęstotliwościowa metoda sygnalizacji (Dual Tone Multi Frequency) Niemiecki system transmisji danych w łączności radiowej (FunkMeldeSystem), nadawanie i odbiór telegramów o pojemności 40 bitów, na przykład, w celu poinformowania o stanie pojazdu (komunikaty statusowe) HMI Interfejs człowiek-maszyna (Human Machine Interface) I Interkom Komunikacja pomiędzy stanowiskami operatorskimi ISDN Sieć Cyfrowa dla Usług Zintegrowanych (Integrated Services Digital Network) J K L M MAU MCID N Moduł dostępu komunikacyjnego (Media Access Unit) Identyfikacja numeru, z którego przychodzą fałszywe zgłoszenia (Malicious Call Identification) O P PABX PBX PC PCCTI PSTN PTT Q R Automatyczna telefoniczna centrala wewnętrzna (Private Automatic Branch Exchange) Telefoniczna centrala wewnętrzna (Private Branch Exchange) Komputer osobisty (Personal Computer) Wtykana karta komputerowa do połączenia komputera z siecią telefoniczną (PC plug-in Card for Computer Telephone Integration Publiczna komutowana sieć telefoniczna (Public Switched Telephone Network) Przycisk nadawania (Push To Talk) RGB Kolory podstawowe: Czerwony - Zielony - Niebieski (Red - Green - Blue) S SP SW T Pakiet usług (Service Pack) Oprogramowanie (SoftWare) TCP/IP Protokół Sterowania Transferem / Protokół Internetowy (Transfer Control Protocol / Internet Protocol) TMCS System monitoringu technicznego i sterowania (Technical Monitoring and Control System) Panel dotykowy Płaski ekran TFT z funkcją ekranu dotykowego U UUS V VCS VOX W X Y Z Sygnalizacja użytkownik-użytkownik (User-to-User Signalling) System komunikacji głosowej (Voice Communication System) Automatyczna detekcja głosu KRÓTKI OPIS VCS 3025 LZ (R3.1) Plik: KROPIS3025V31_1 Strona: 5-1
