1 VII Forum TETRA Polska Instytut Łączności 27 września 2012 r. WYMAGANIA FUNKCJONALNE DLA CYFROWEGO SYSTEMU ŁĄCZNOŚCI RADIOWEJ NA POTRZEBY DZIAŁAŃ OPERACYJNYCH PSP mł. bryg. dr inż. Rafał Turkiewicz Wydział Informatyki i Łączności Komenda Wojewódzka PSP w Warszawie rturkiewicz@mazowsze.straz.pl PLAN PREZENTACJI Stan obecny Kryteria doboru systemu Rozwiązania sprzętowe i programowe Funkcjonalność systemu Pozostałe wymagania 1

2 WYKORZYSTYWANE SYSTEMY ŁĄCZNOŚCI RADIOWEJ -STAN OBECNY łączność konwencjonalna VHF w trybie simpleksowym i duosimpleksowym system trankingowy UHF EDACS lokalne systemy TETRA i DMR systemy selektywnego wywołania VHF z kodowaniem tonowym PROBLEMY ograniczony zasób kanałów VHF z pasma MSW EDACS osiągnął graniczne pojemności, system nierozwijany technologicznie wysokie tło EM, nakładanie się zakłóceń brak współdzielonych zasobów dla służb możliwość infiltracji 2

3 OGÓLNE KRYTERIA DOBORU SYSTEMU ŁĄCZNOŚCI transmisja sygnałów mowy oraz danych niezawodność działania zapewnienie łączności na rozległym obszarze mechanizmy bezpieczeństwa: uwierzytelnianie, poufność transmisji skalowalność wydzielenie zasobów do współdziałania z innymi służbami integracja systemów: VHF i cyfrowego ROZWIĄZANIA SPRZĘTOWE konsole / stanowiska dla dyspozytorów PSP stanowiska zarządzania i monitorowania implementacja mobilnych stacji bazowych / retransmisyjnych, lokalne systemy retransmisyjne przenoszące środowisko EM z i do wnętrza obiektów o szczególnym znaczeniu 3

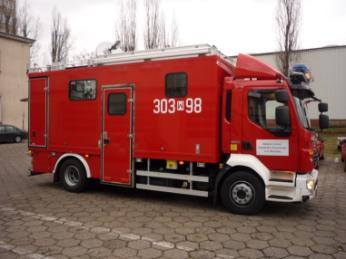

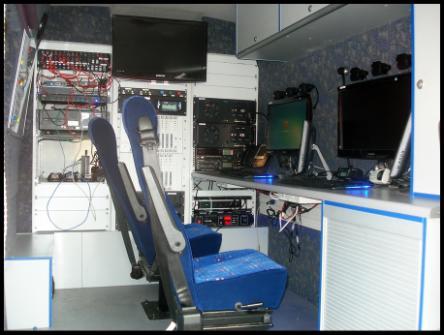

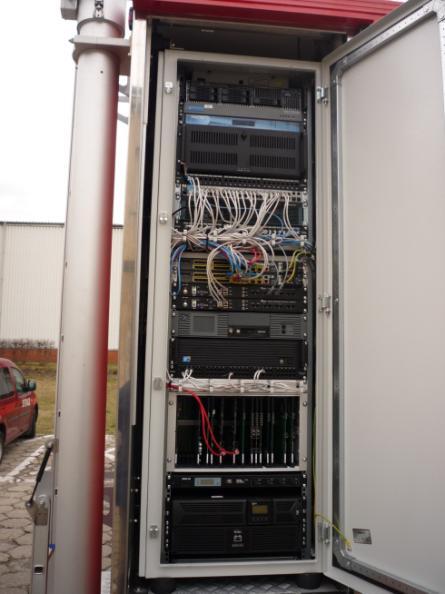

4 MOBILNE WĘZŁY ŁĄCZNOŚCI - PRZYKŁAD ROZWIĄZANIA SPRZĘTOWE cd... terminale nasobne IP54 z możliwością pracy w trybie bezpośrednim laryngofony, łączność podhełmowa z przyciskiem wielkopowierzchniowym, zestawy nagłowne (słuchawki z mikrofonem), sprzętowy rejestrator korespondencji / danych 4

5 ROZWIĄZANIA PROGRAMOWE integracja z SI WCPR oraz SWD PSP współpraca z systemem AVL (GPS) OST112 do transmisji danych i zdalnej administracji dostęp do stanowisk zarządzania i dyspozytorskich oraz zarejestrowanej korespondencji poprzez OST 112 i WAN ROZWIĄZANIA PROGRAMOWE cd... centralna baza abonentów + dostęp do bazy interfejs API do integracji z innymi systemami przenaszalne, bezterminowe licencje stanowiskowe 5

6 OGÓLNA FUNKCJONALNOŚĆ SYSTEMU połączenia indywidualne w trybie simpleksowym i dupleksowym połączenia grupowe simpleksowe krótki czas zestawiania połączeń priorytetyzacja i kolejkowanie wywołań archiwizacja głosu i danych FUNKCJONALNOŚĆ KONSOLI DYSPOZYTORSKIEJ identyfikacja abonentów generowanie wywołań systemowych, grupowych, połączeń indywidualnych, alarmowych, wywołań selektywnych możliwość scalania grup rozmownych, realizacja wywołań okólnikowych, skanowanie grup/kanałów konwencjonalnych 6

7 FUNKCJONALNOŚĆ KONSOLI DYSPOZYTORSKIEJ dostęp do zarejestrowanej korespondencji połączenia priorytetowe rozłączanie połączeń, odsłuchiwanie otoczenia zestawianie połączeń z linią telefoniczną PABX/PSTN w trybie dupleksowym, realizacja połączeń VoIP odbieranie/wysyłanie wiadomości tekstowych FUNKCJONALNOŚĆ STANOWISKA ZARZĄDZANIA I MONITOROWANIA dostęp do centralnej bazy danych abonentów konfiguracja abonentów i grup rozmownych zezwalanie / blokowanie usług np. przesyłu danych pakietowych podgląd rejestrów zrealizowanych transmisji głosowych i danych, logowań w sieci 7

8 FUNKCJONALNOŚĆ STANOWISKA ZARZĄDZANIA I MONITOROWANIA możliwość zdalnego konfigurowania radiotelefonów podgląd na rejestr błędów możliwość wykonywania kopii zapasowych bieżące monitorowanie obciążenia / zajętości systemu DZIĘKUJĘ ZA UWAGĘ proszę o zadawanie pytań 8
