Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych ZAŁĄCZNIK A

Transkrypt

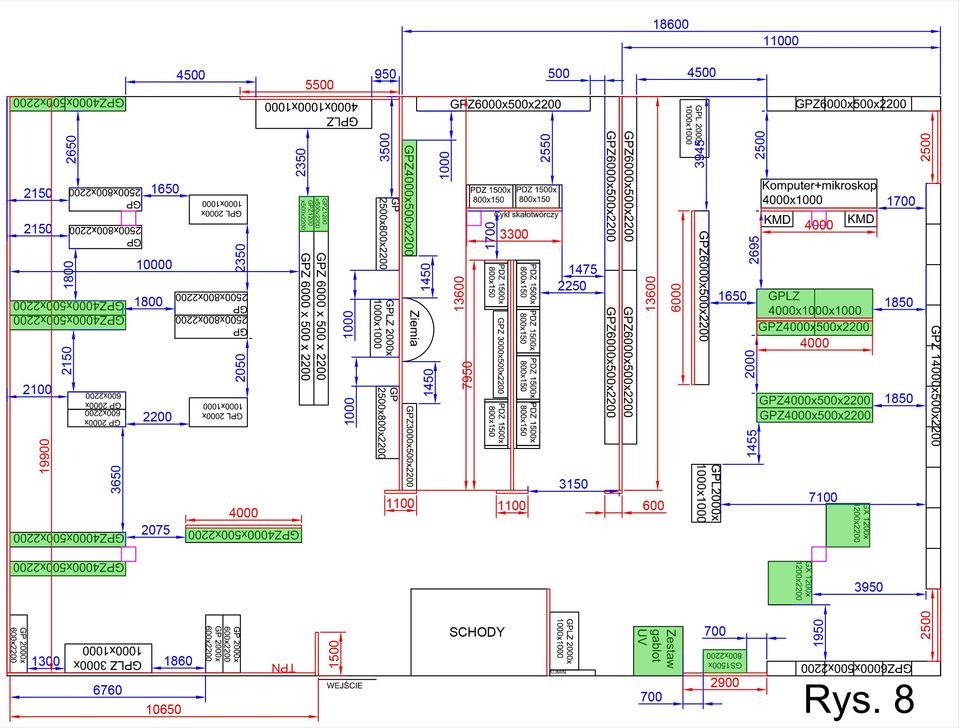

1 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych ZAŁĄCZNIK A Opis technologii wykonania gablot i ścianek wystawienniczych Rozmieszczenie gablot na powierzchni sali geologicznej przedstawia rys. nr 8 i 9. Na kolor zielony zaznaczono zamawiane elementy. Pozostałe elementy widoczne na rysunku są już zainstalowane. Schemat instalacji elektryczne przedstawia rys. nr Specyfikacja gabloty typ GPZ szczelność ACD 0,5; odporność na przenikanie kurzu, drzwi uszczelnione bezbarwną uszczelką silikonową trwale zamocowaną do krawędzi szkła, pozostałe krawędzie łączenia szkła połączone bezbarwnym silikonem neutralnym. drzwi szkło laminowane 55.1 (folia PVB bezbarwna), pionowe krawędzie szkła fazowane pod kątem 45' oraz polerowane, od wewnętrznej strony drzwi malowana maska przysłaniająca miejsce połączenia szkła z konstrukcją gabloty. Kolor maski na szkle RAL 7012 korpus gabloty boki: szkło laminowane 55.1(folia PVB bezbarwna) dostęp drzwi otwierane na zawiasach, w lewo lub prawo, zależnie od sytuacji montażowej (przy zamkniętych drzwiach zawiasy niewidoczne ). Z racji rozmiarów zabudowy przewiduje się więcej niż jedne drzwi, przyjmuje się symetryczny podział zabudowy na drzwi o szerokości w przedziale mm. bezpieczeństwo - zamek oraz elementy ryglujące spełniające wymogi co najmniej klasy 1 odporności na włamanie zgodnie z PN-EN 1303:2007 oświetlenie realizowane za pomocą diod LED, z funkcją sterowania natężeniem światła, temperatura barwowa oświetlenia biała-ciepła w przedziale ( 2700K 3300K ), współczynnik oddawania barw CRI 90 lub większy, oprawy górne regulowane z wymienną regulowaną optyką typu Fokus ( kąt rozsyłu 10' 60' ), maksymalna wartość strumienia świetlnego nie mniej niż 130 lm dla pojedynczego punktu oświetleniowego, natomiast oprawy boczne montowane do mikro szynoprzewodów zamocowanych na bokach oraz przegrodach gabloty, szynoprzewód transparentny o przekroju nie większym niż 10x5 mm, oprawa wykonana z aluminium/pc, wymiary: Ø/h: 2,3/4,5cm, obrót oprawy 180', wychylenie 180', kąt świecenia 45' konstrukcja nośna gabloty wykonana z kształtowych profili stalowych, tworzących strukturę nośną dla poszycia wewnętrznego zabudowy, gotowa konstrukcja nośna lakierowana proszkowo (kolor RAL 7047), konstrukcja połączona ze szkłem za pomocą neutralnego chemicznie kleju, wszystkie miejsca połączeń klejowych konstrukcji nośnej ze szkłem niewidoczne ( zakryte maską malowaną na szkle ) wypełnienie dolne ( podłoga) gabloty blacha stalowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) wypełnienie górne ( sufit ) gabloty blacha aluminiowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) wypełnienie tył ( plecy) gabloty blacha stalowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) półki pod eksponaty 5 poziomów wykonane ze szkła float, bezbarwnego, grubości 10 mm, możliwość płynnej regulacji wysokości zamocowania półek zawiesia pod eksponaty należy stosować zamiennie z półkami, dla eksponatów, których sposób prezentowania uniemożliwia wykorzystanie półek materiały należy używać wyłącznie materiałów neutralnych chemicznie, spełniających ODDY test. Uwagi: Schemat wykonania konstrukcji gabloty zgodnie z rysunkiem: Gablota GPZ rys. nr1 Ilość oraz główne wymiary zgodnie z zestawieniem gablot Ilość punktów oświetleniowych w gablocie przy zachowaniu podanych parametrów diod, za wystarczająca przyjmuje się oprawy górne ilość 6 szt. na 1m² powierzchni podstawy gabloty, boczne po 12 szt. na jednym szynoprzewodzie, jeden szynoprzewód przypada na jedno skrzydło drzwi. Przyjęta grubość szkła jest minimalną jaką należy spełnić. Docelową grubość szkła, należy zweryfikować w oparciu o obliczenia inżynierskie, które będą uwzględniały przyjęte przez Wykonawcę rozwiązania szczegółowe. lokalizacja gablot zgodnie z rozmieszczeniem na rzutach kondygnacji 2. Specyfikacja gabloty typ GPLZ szczelność ACD nie większe niż 0,5 przebadane zgodnie z PN-EN ISO drzwi uszczelnione bezbarwną uszczelką silikonową trwale zamocowaną do krawędzi szkła. korpus gabloty klosz: szkło laminowane 44.1(folia PVB bezbarwna), klosz klejony bezbarwnym klejem UV, krawędzie klejenia zacinane pod kątem 45' oraz polerowane, klosz wklejony w ramę nośną. Rama malowana proszkowo w kolorze RAL 1

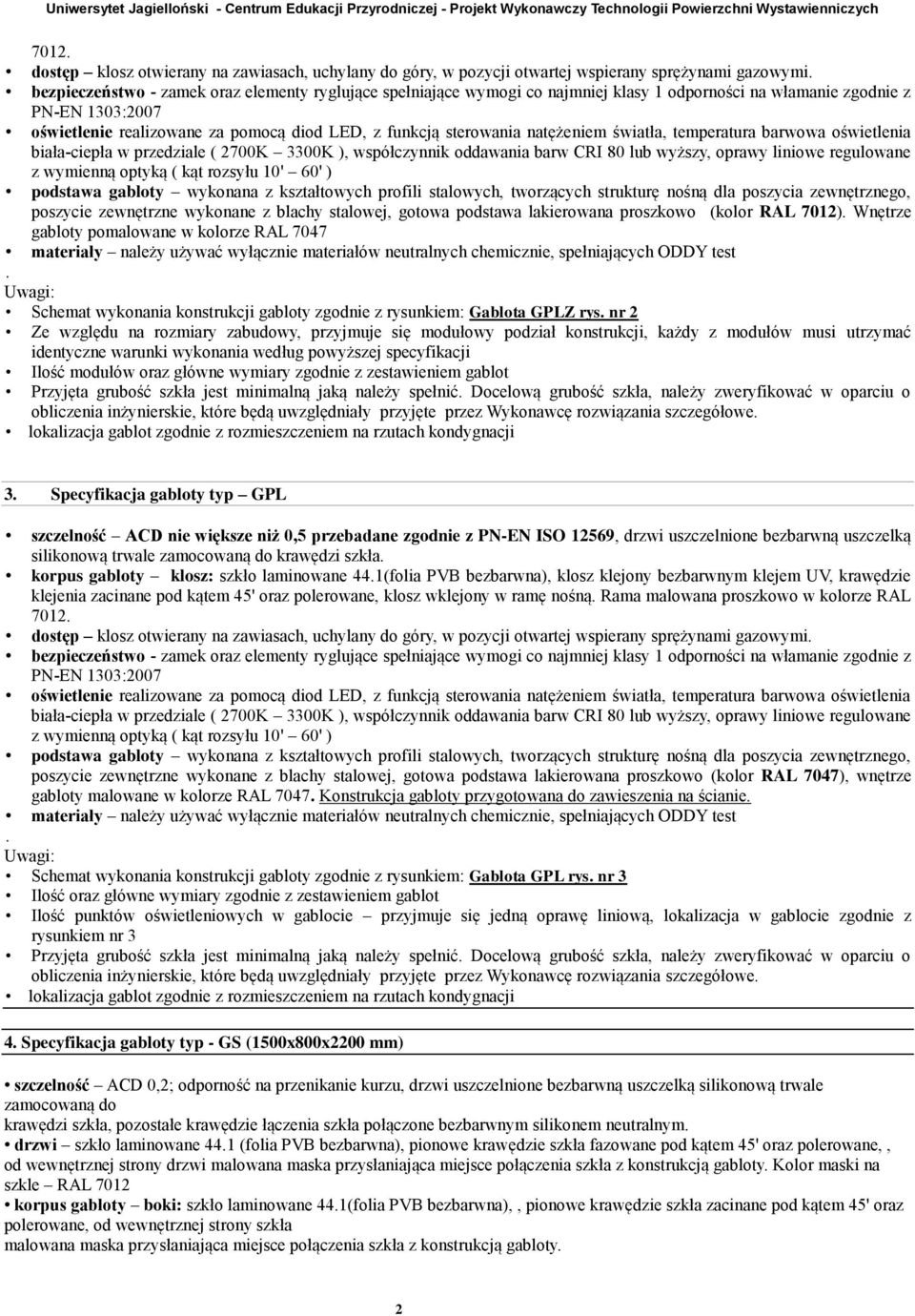

2 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych dostęp klosz otwierany na zawiasach, uchylany do góry, w pozycji otwartej wspierany sprężynami gazowymi. bezpieczeństwo - zamek oraz elementy ryglujące spełniające wymogi co najmniej klasy 1 odporności na włamanie zgodnie z PN-EN 1303:2007 oświetlenie realizowane za pomocą diod LED, z funkcją sterowania natężeniem światła, temperatura barwowa oświetlenia biała-ciepła w przedziale ( 2700K 3300K ), współczynnik oddawania barw CRI 80 lub wyższy, oprawy liniowe regulowane z wymienną optyką ( kąt rozsyłu 10' 60' ) podstawa gabloty wykonana z kształtowych profili stalowych, tworzących strukturę nośną dla poszycia zewnętrznego, poszycie zewnętrzne wykonane z blachy stalowej, gotowa podstawa lakierowana proszkowo (kolor RAL 7012). Wnętrze gabloty pomalowane w kolorze RAL 7047 materiały należy używać wyłącznie materiałów neutralnych chemicznie, spełniających ODDY test. Uwagi: Schemat wykonania konstrukcji gabloty zgodnie z rysunkiem: Gablota GPLZ rys. nr 2 Ze względu na rozmiary zabudowy, przyjmuje się modułowy podział konstrukcji, każdy z modułów musi utrzymać identyczne warunki wykonania według powyższej specyfikacji Ilość modułów oraz główne wymiary zgodnie z zestawieniem gablot Przyjęta grubość szkła jest minimalną jaką należy spełnić. Docelową grubość szkła, należy zweryfikować w oparciu o obliczenia inżynierskie, które będą uwzględniały przyjęte przez Wykonawcę rozwiązania szczegółowe. lokalizacja gablot zgodnie z rozmieszczeniem na rzutach kondygnacji 3. Specyfikacja gabloty typ GPL szczelność ACD nie większe niż 0,5 przebadane zgodnie z PN-EN ISO 12569, drzwi uszczelnione bezbarwną uszczelką silikonową trwale zamocowaną do krawędzi szkła. korpus gabloty klosz: szkło laminowane 44.1(folia PVB bezbarwna), klosz klejony bezbarwnym klejem UV, krawędzie klejenia zacinane pod kątem 45' oraz polerowane, klosz wklejony w ramę nośną. Rama malowana proszkowo w kolorze RAL dostęp klosz otwierany na zawiasach, uchylany do góry, w pozycji otwartej wspierany sprężynami gazowymi. bezpieczeństwo - zamek oraz elementy ryglujące spełniające wymogi co najmniej klasy 1 odporności na włamanie zgodnie z PN-EN 1303:2007 oświetlenie realizowane za pomocą diod LED, z funkcją sterowania natężeniem światła, temperatura barwowa oświetlenia biała-ciepła w przedziale ( 2700K 3300K ), współczynnik oddawania barw CRI 80 lub wyższy, oprawy liniowe regulowane z wymienną optyką ( kąt rozsyłu 10' 60' ) podstawa gabloty wykonana z kształtowych profili stalowych, tworzących strukturę nośną dla poszycia zewnętrznego, poszycie zewnętrzne wykonane z blachy stalowej, gotowa podstawa lakierowana proszkowo (kolor RAL 7047), wnętrze gabloty malowane w kolorze RAL Konstrukcja gabloty przygotowana do zawieszenia na ścianie. materiały należy używać wyłącznie materiałów neutralnych chemicznie, spełniających ODDY test. Uwagi: Schemat wykonania konstrukcji gabloty zgodnie z rysunkiem: Gablota GPL rys. nr 3 Ilość oraz główne wymiary zgodnie z zestawieniem gablot Ilość punktów oświetleniowych w gablocie przyjmuje się jedną oprawę liniową, lokalizacja w gablocie zgodnie z rysunkiem nr 3 Przyjęta grubość szkła jest minimalną jaką należy spełnić. Docelową grubość szkła, należy zweryfikować w oparciu o obliczenia inżynierskie, które będą uwzględniały przyjęte przez Wykonawcę rozwiązania szczegółowe. lokalizacja gablot zgodnie z rozmieszczeniem na rzutach kondygnacji 4. Specyfikacja gabloty typ - GS (1500x800x2200 mm) szczelność ACD 0,2; odporność na przenikanie kurzu, drzwi uszczelnione bezbarwną uszczelką silikonową trwale zamocowaną do krawędzi szkła, pozostałe krawędzie łączenia szkła połączone bezbarwnym silikonem neutralnym. drzwi szkło laminowane 44.1 (folia PVB bezbarwna), pionowe krawędzie szkła fazowane pod kątem 45' oraz polerowane,, od wewnętrznej strony drzwi malowana maska przysłaniająca miejsce połączenia szkła z konstrukcją gabloty. Kolor maski na szkle RAL 7012 korpus gabloty boki: szkło laminowane 44.1(folia PVB bezbarwna),, pionowe krawędzie szkła zacinane pod kątem 45' oraz polerowane, od wewnętrznej strony szkła malowana maska przysłaniająca miejsce połączenia szkła z konstrukcją gabloty. 2

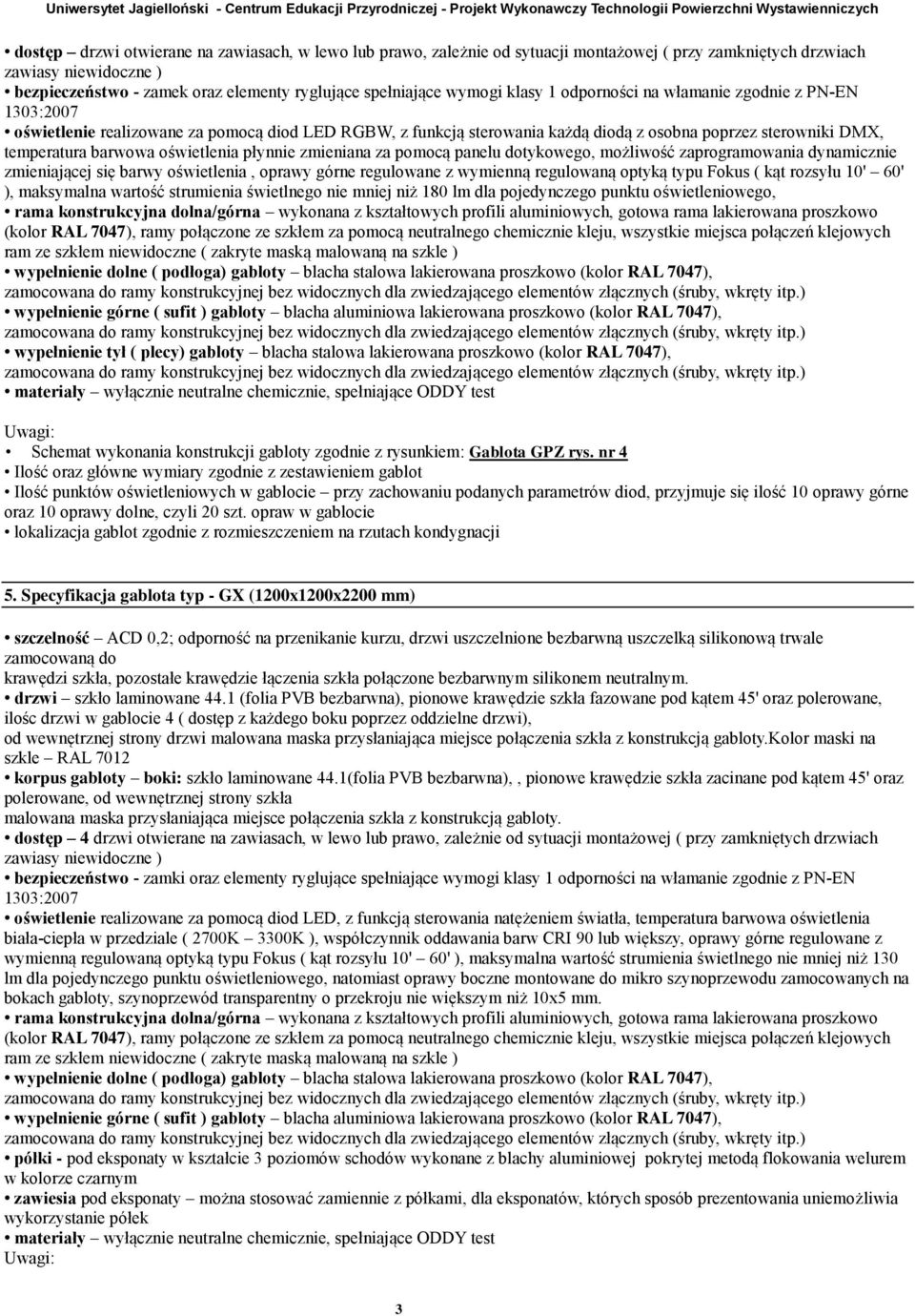

3 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych dostęp drzwi otwierane na zawiasach, w lewo lub prawo, zależnie od sytuacji montażowej ( przy zamkniętych drzwiach zawiasy niewidoczne ) bezpieczeństwo - zamek oraz elementy ryglujące spełniające wymogi klasy 1 odporności na włamanie zgodnie z PN-EN 1303:2007 oświetlenie realizowane za pomocą diod LED RGBW, z funkcją sterowania każdą diodą z osobna poprzez sterowniki DMX, temperatura barwowa oświetlenia płynnie zmieniana za pomocą panelu dotykowego, możliwość zaprogramowania dynamicznie zmieniającej się barwy oświetlenia, oprawy górne regulowane z wymienną regulowaną optyką typu Fokus ( kąt rozsyłu 10' 60' ), maksymalna wartość strumienia świetlnego nie mniej niż 180 lm dla pojedynczego punktu oświetleniowego, rama konstrukcyjna dolna/górna wykonana z kształtowych profili aluminiowych, gotowa rama lakierowana proszkowo (kolor RAL 7047), ramy połączone ze szkłem za pomocą neutralnego chemicznie kleju, wszystkie miejsca połączeń klejowych ram ze szkłem niewidoczne ( zakryte maską malowaną na szkle ) wypełnienie dolne ( podłoga) gabloty blacha stalowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) wypełnienie górne ( sufit ) gabloty blacha aluminiowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) wypełnienie tył ( plecy) gabloty blacha stalowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) materiały wyłącznie neutralne chemicznie, spełniające ODDY test Uwagi: Schemat wykonania konstrukcji gabloty zgodnie z rysunkiem: Gablota GPZ rys. nr 4 Ilość oraz główne wymiary zgodnie z zestawieniem gablot Ilość punktów oświetleniowych w gablocie przy zachowaniu podanych parametrów diod, przyjmuje się ilość 10 oprawy górne oraz 10 oprawy dolne, czyli 20 szt. opraw w gablocie lokalizacja gablot zgodnie z rozmieszczeniem na rzutach kondygnacji 5. Specyfikacja gablota typ - GX (1200x1200x2200 mm) szczelność ACD 0,2; odporność na przenikanie kurzu, drzwi uszczelnione bezbarwną uszczelką silikonową trwale zamocowaną do krawędzi szkła, pozostałe krawędzie łączenia szkła połączone bezbarwnym silikonem neutralnym. drzwi szkło laminowane 44.1 (folia PVB bezbarwna), pionowe krawędzie szkła fazowane pod kątem 45' oraz polerowane, ilośc drzwi w gablocie 4 ( dostęp z każdego boku poprzez oddzielne drzwi), od wewnętrznej strony drzwi malowana maska przysłaniająca miejsce połączenia szkła z konstrukcją gabloty.kolor maski na szkle RAL 7012 korpus gabloty boki: szkło laminowane 44.1(folia PVB bezbarwna),, pionowe krawędzie szkła zacinane pod kątem 45' oraz polerowane, od wewnętrznej strony szkła malowana maska przysłaniająca miejsce połączenia szkła z konstrukcją gabloty. dostęp 4 drzwi otwierane na zawiasach, w lewo lub prawo, zależnie od sytuacji montażowej ( przy zamkniętych drzwiach zawiasy niewidoczne ) bezpieczeństwo - zamki oraz elementy ryglujące spełniające wymogi klasy 1 odporności na włamanie zgodnie z PN-EN 1303:2007 oświetlenie realizowane za pomocą diod LED, z funkcją sterowania natężeniem światła, temperatura barwowa oświetlenia biała-ciepła w przedziale ( 2700K 3300K ), współczynnik oddawania barw CRI 90 lub większy, oprawy górne regulowane z wymienną regulowaną optyką typu Fokus ( kąt rozsyłu 10' 60' ), maksymalna wartość strumienia świetlnego nie mniej niż 130 lm dla pojedynczego punktu oświetleniowego, natomiast oprawy boczne montowane do mikro szynoprzewodu zamocowanych na bokach gabloty, szynoprzewód transparentny o przekroju nie większym niż 10x5 mm. rama konstrukcyjna dolna/górna wykonana z kształtowych profili aluminiowych, gotowa rama lakierowana proszkowo (kolor RAL 7047), ramy połączone ze szkłem za pomocą neutralnego chemicznie kleju, wszystkie miejsca połączeń klejowych ram ze szkłem niewidoczne ( zakryte maską malowaną na szkle ) wypełnienie dolne ( podłoga) gabloty blacha stalowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) wypełnienie górne ( sufit ) gabloty blacha aluminiowa lakierowana proszkowo (kolor RAL 7047), zamocowana do ramy konstrukcyjnej bez widocznych dla zwiedzającego elementów złącznych (śruby, wkręty itp.) półki - pod eksponaty w kształcie 3 poziomów schodów wykonane z blachy aluminiowej pokrytej metodą flokowania welurem w kolorze czarnym zawiesia pod eksponaty można stosować zamiennie z półkami, dla eksponatów, których sposób prezentowania uniemożliwia wykorzystanie półek materiały wyłącznie neutralne chemicznie, spełniające ODDY test Uwagi: 3

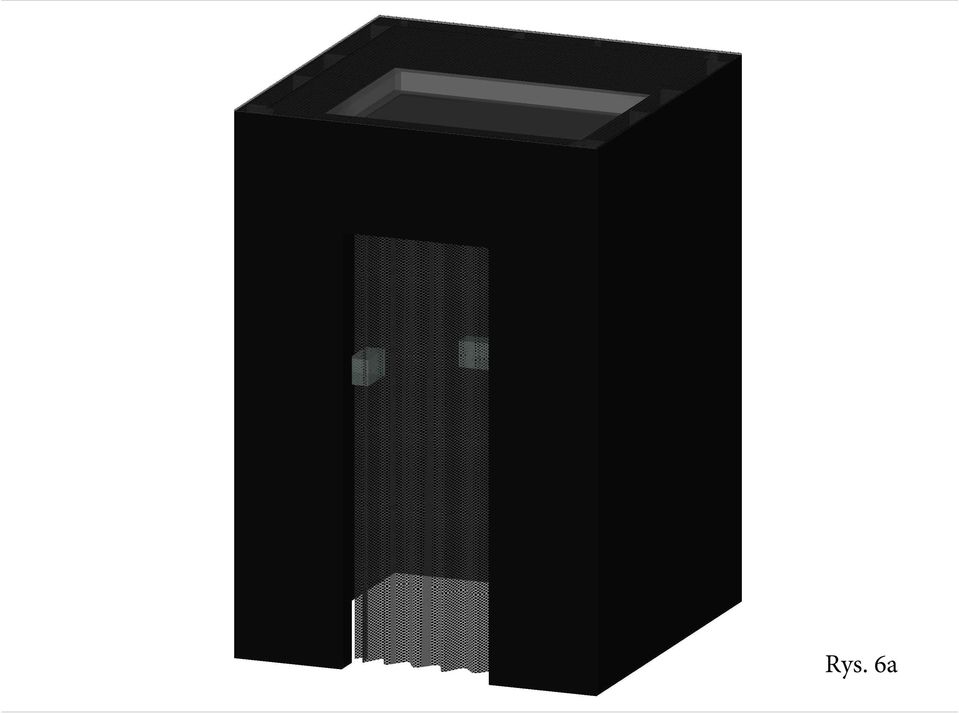

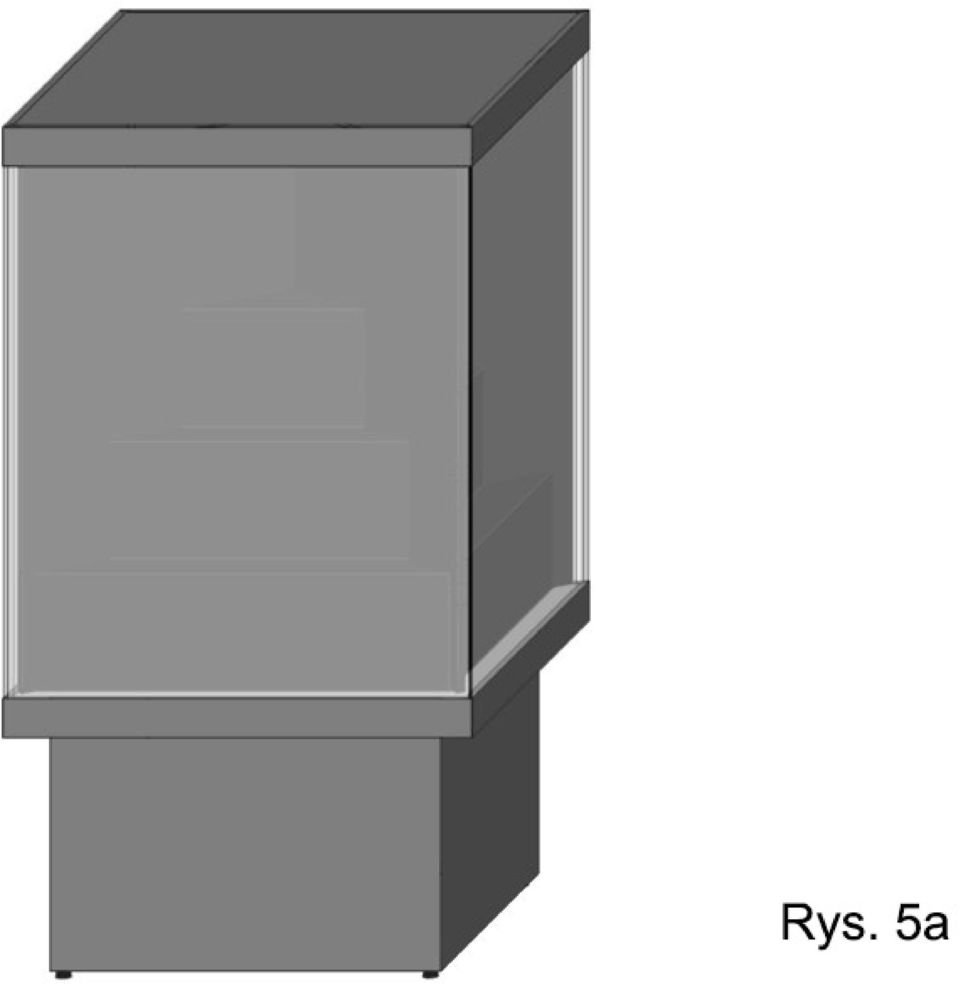

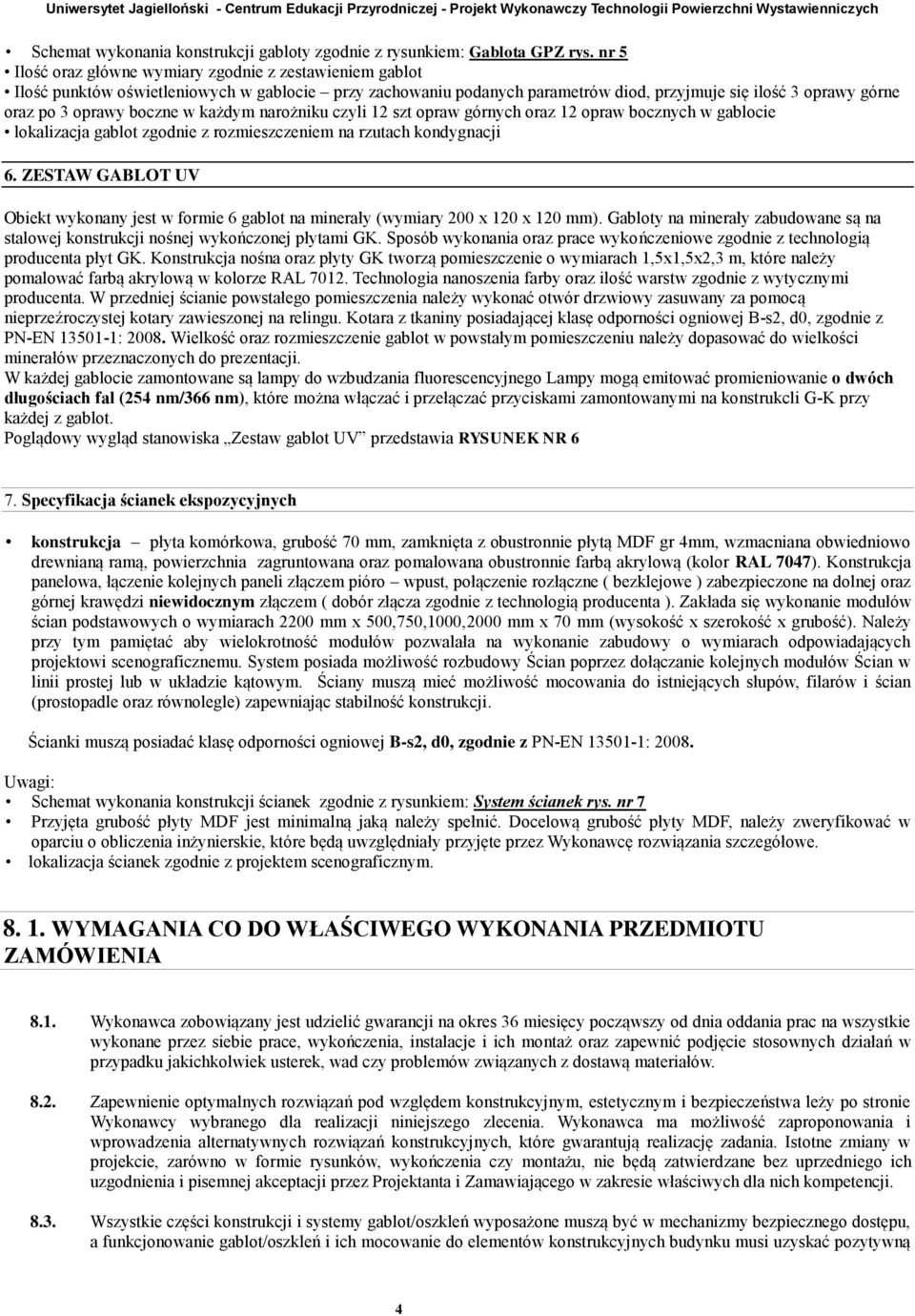

4 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych Schemat wykonania konstrukcji gabloty zgodnie z rysunkiem: Gablota GPZ rys. nr 5 Ilość oraz główne wymiary zgodnie z zestawieniem gablot Ilość punktów oświetleniowych w gablocie przy zachowaniu podanych parametrów diod, przyjmuje się ilość 3 oprawy górne oraz po 3 oprawy boczne w każdym narożniku czyli 12 szt opraw górnych oraz 12 opraw bocznych w gablocie lokalizacja gablot zgodnie z rozmieszczeniem na rzutach kondygnacji 6. ZESTAW GABLOT UV Obiekt wykonany jest w formie 6 gablot na minerały (wymiary 200 x 120 x 120 mm). Gabloty na minerały zabudowane są na stalowej konstrukcji nośnej wykończonej płytami GK. Sposób wykonania oraz prace wykończeniowe zgodnie z technologią producenta płyt GK. Konstrukcja nośna oraz płyty GK tworzą pomieszczenie o wymiarach 1,5x1,5x2,3 m, które należy pomalować farbą akrylową w kolorze RAL Technologia nanoszenia farby oraz ilość warstw zgodnie z wytycznymi producenta. W przedniej ścianie powstałego pomieszczenia należy wykonać otwór drzwiowy zasuwany za pomocą nieprzeźroczystej kotary zawieszonej na relingu. Kotara z tkaniny posiadającej klasę odporności ogniowej B-s2, d0, zgodnie z PN-EN : Wielkość oraz rozmieszczenie gablot w powstałym pomieszczeniu należy dopasować do wielkości minerałów przeznaczonych do prezentacji. W każdej gablocie zamontowane są lampy do wzbudzania fluorescencyjnego Lampy mogą emitować promieniowanie o dwóch długościach fal (254 nm/366 nm), które można włączać i przełączać przyciskami zamontowanymi na konstrukcli G-K przy każdej z gablot. Poglądowy wygląd stanowiska Zestaw gablot UV przedstawia RYSUNEK NR 6 7. Specyfikacja ścianek ekspozycyjnych konstrukcja płyta komórkowa, grubość 70 mm, zamknięta z obustronnie płytą MDF gr 4mm, wzmacniana obwiedniowo drewnianą ramą, powierzchnia zagruntowana oraz pomalowana obustronnie farbą akrylową (kolor RAL 7047). Konstrukcja panelowa, łączenie kolejnych paneli złączem pióro wpust, połączenie rozłączne ( bezklejowe ) zabezpieczone na dolnej oraz górnej krawędzi niewidocznym złączem ( dobór złącza zgodnie z technologią producenta ). Zakłada się wykonanie modułów ścian podstawowych o wymiarach 2200 mm x 500,750,1000,2000 mm x 70 mm (wysokość x szerokość x grubość). Należy przy tym pamiętać aby wielokrotność modułów pozwalała na wykonanie zabudowy o wymiarach odpowiadających projektowi scenograficznemu. System posiada możliwość rozbudowy Ścian poprzez dołączanie kolejnych modułów Ścian w linii prostej lub w układzie kątowym. Ściany muszą mieć możliwość mocowania do istniejących słupów, filarów i ścian (prostopadle oraz równolegle) zapewniając stabilność konstrukcji. Ścianki muszą posiadać klasę odporności ogniowej B-s2, d0, zgodnie z PN-EN : Uwagi: Schemat wykonania konstrukcji ścianek zgodnie z rysunkiem: System ścianek rys. nr 7 Przyjęta grubość płyty MDF jest minimalną jaką należy spełnić. Docelową grubość płyty MDF, należy zweryfikować w oparciu o obliczenia inżynierskie, które będą uwzględniały przyjęte przez Wykonawcę rozwiązania szczegółowe. lokalizacja ścianek zgodnie z projektem scenograficznym WYMAGANIA CO DO WŁAŚCIWEGO WYKONANIA PRZEDMIOTU ZAMÓWIENIA 8.1. Wykonawca zobowiązany jest udzielić gwarancji na okres 36 miesięcy począwszy od dnia oddania prac na wszystkie wykonane przez siebie prace, wykończenia, instalacje i ich montaż oraz zapewnić podjęcie stosownych działań w przypadku jakichkolwiek usterek, wad czy problemów związanych z dostawą materiałów Zapewnienie optymalnych rozwiązań pod względem konstrukcyjnym, estetycznym i bezpieczeństwa leży po stronie Wykonawcy wybranego dla realizacji niniejszego zlecenia. Wykonawca ma możliwość zaproponowania i wprowadzenia alternatywnych rozwiązań konstrukcyjnych, które gwarantują realizację zadania. Istotne zmiany w projekcie, zarówno w formie rysunków, wykończenia czy montażu, nie będą zatwierdzane bez uprzedniego ich uzgodnienia i pisemnej akceptacji przez Projektanta i Zamawiającego w zakresie właściwych dla nich kompetencji Wszystkie części konstrukcji i systemy gablot/oszkleń wyposażone muszą być w mechanizmy bezpiecznego dostępu, a funkcjonowanie gablot/oszkleń i ich mocowanie do elementów konstrukcyjnych budynku musi uzyskać pozytywną 4

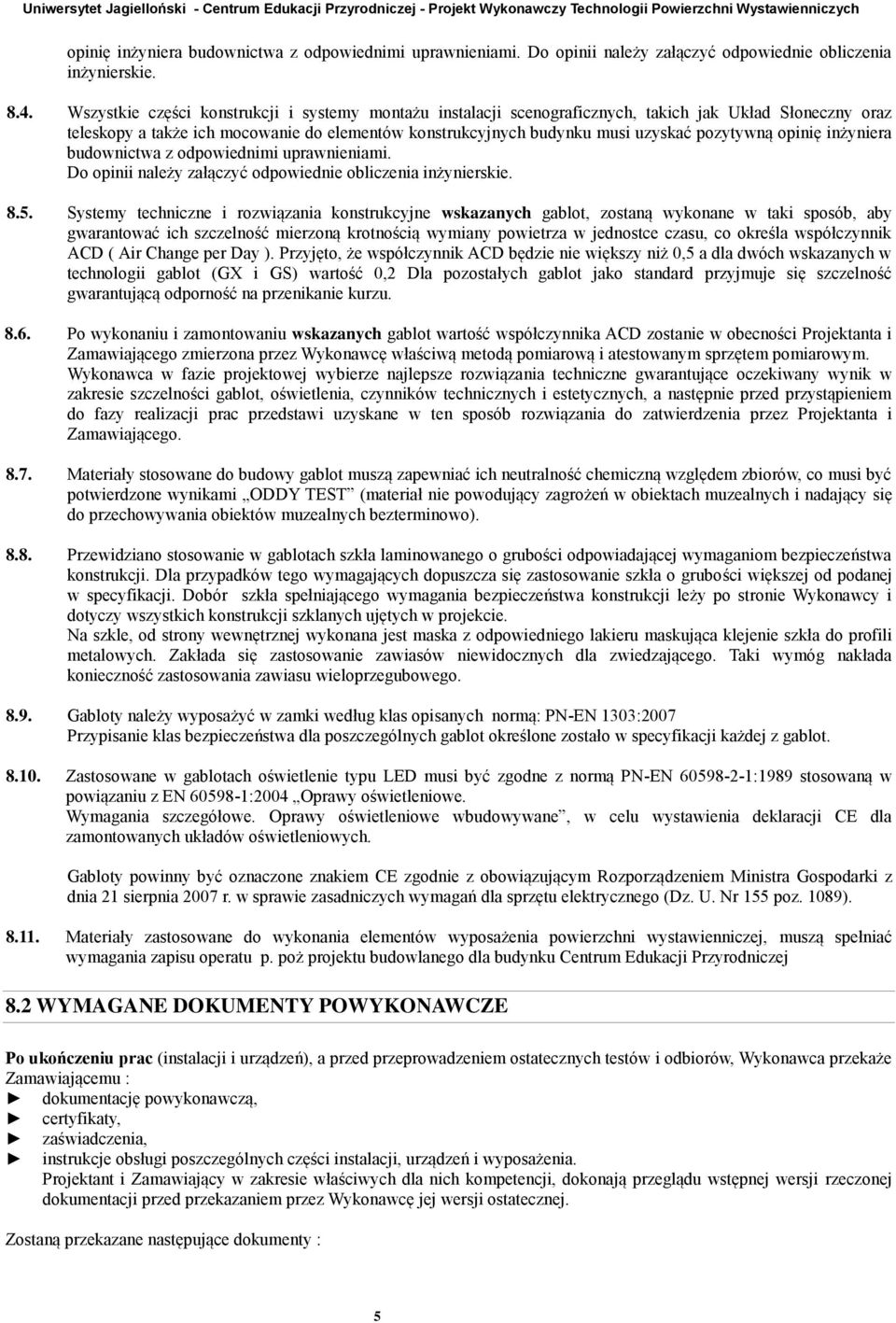

5 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych opinię inżyniera budownictwa z odpowiednimi uprawnieniami. Do opinii należy załączyć odpowiednie obliczenia inżynierskie Wszystkie części konstrukcji i systemy montażu instalacji scenograficznych, takich jak Układ Słoneczny oraz teleskopy a także ich mocowanie do elementów konstrukcyjnych budynku musi uzyskać pozytywną opinię inżyniera budownictwa z odpowiednimi uprawnieniami. Do opinii należy załączyć odpowiednie obliczenia inżynierskie Systemy techniczne i rozwiązania konstrukcyjne wskazanych gablot, zostaną wykonane w taki sposób, aby gwarantować ich szczelność mierzoną krotnością wymiany powietrza w jednostce czasu, co określa współczynnik ACD ( Air Change per Day ). Przyjęto, że współczynnik ACD będzie nie większy niż 0,5 a dla dwóch wskazanych w technologii gablot (GX i GS) wartość 0,2 Dla pozostałych gablot jako standard przyjmuje się szczelność gwarantującą odporność na przenikanie kurzu Po wykonaniu i zamontowaniu wskazanych gablot wartość współczynnika ACD zostanie w obecności Projektanta i Zamawiającego zmierzona przez Wykonawcę właściwą metodą pomiarową i atestowanym sprzętem pomiarowym. Wykonawca w fazie projektowej wybierze najlepsze rozwiązania techniczne gwarantujące oczekiwany wynik w zakresie szczelności gablot, oświetlenia, czynników technicznych i estetycznych, a następnie przed przystąpieniem do fazy realizacji prac przedstawi uzyskane w ten sposób rozwiązania do zatwierdzenia przez Projektanta i Zamawiającego Materiały stosowane do budowy gablot muszą zapewniać ich neutralność chemiczną względem zbiorów, co musi być potwierdzone wynikami ODDY TEST (materiał nie powodujący zagrożeń w obiektach muzealnych i nadający się do przechowywania obiektów muzealnych bezterminowo) Przewidziano stosowanie w gablotach szkła laminowanego o grubości odpowiadającej wymaganiom bezpieczeństwa konstrukcji. Dla przypadków tego wymagających dopuszcza się zastosowanie szkła o grubości większej od podanej w specyfikacji. Dobór szkła spełniającego wymagania bezpieczeństwa konstrukcji leży po stronie Wykonawcy i dotyczy wszystkich konstrukcji szklanych ujętych w projekcie. Na szkle, od strony wewnętrznej wykonana jest maska z odpowiedniego lakieru maskująca klejenie szkła do profili metalowych. Zakłada się zastosowanie zawiasów niewidocznych dla zwiedzającego. Taki wymóg nakłada konieczność zastosowania zawiasu wieloprzegubowego Gabloty należy wyposażyć w zamki według klas opisanych normą: PN-EN 1303:2007 Przypisanie klas bezpieczeństwa dla poszczególnych gablot określone zostało w specyfikacji każdej z gablot Zastosowane w gablotach oświetlenie typu LED musi być zgodne z normą PN-EN :1989 stosowaną w powiązaniu z EN :2004 Oprawy oświetleniowe. Wymagania szczegółowe. Oprawy oświetleniowe wbudowywane, w celu wystawienia deklaracji CE dla zamontowanych układów oświetleniowych. Gabloty powinny być oznaczone znakiem CE zgodnie z obowiązującym Rozporządzeniem Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 poz. 1089) Materiały zastosowane do wykonania elementów wyposażenia powierzchni wystawienniczej, muszą spełniać wymagania zapisu operatu p. poż projektu budowlanego dla budynku Centrum Edukacji Przyrodniczej 8.2 WYMAGANE DOKUMENTY POWYKONAWCZE Po ukończeniu prac (instalacji i urządzeń), a przed przeprowadzeniem ostatecznych testów i odbiorów, Wykonawca przekaże Zamawiającemu : dokumentację powykonawczą, certyfikaty, zaświadczenia, instrukcje obsługi poszczególnych części instalacji, urządzeń i wyposażenia. Projektant i Zamawiający w zakresie właściwych dla nich kompetencji, dokonają przeglądu wstępnej wersji rzeczonej dokumentacji przed przekazaniem przez Wykonawcę jej wersji ostatecznej. Zostaną przekazane następujące dokumenty : 5

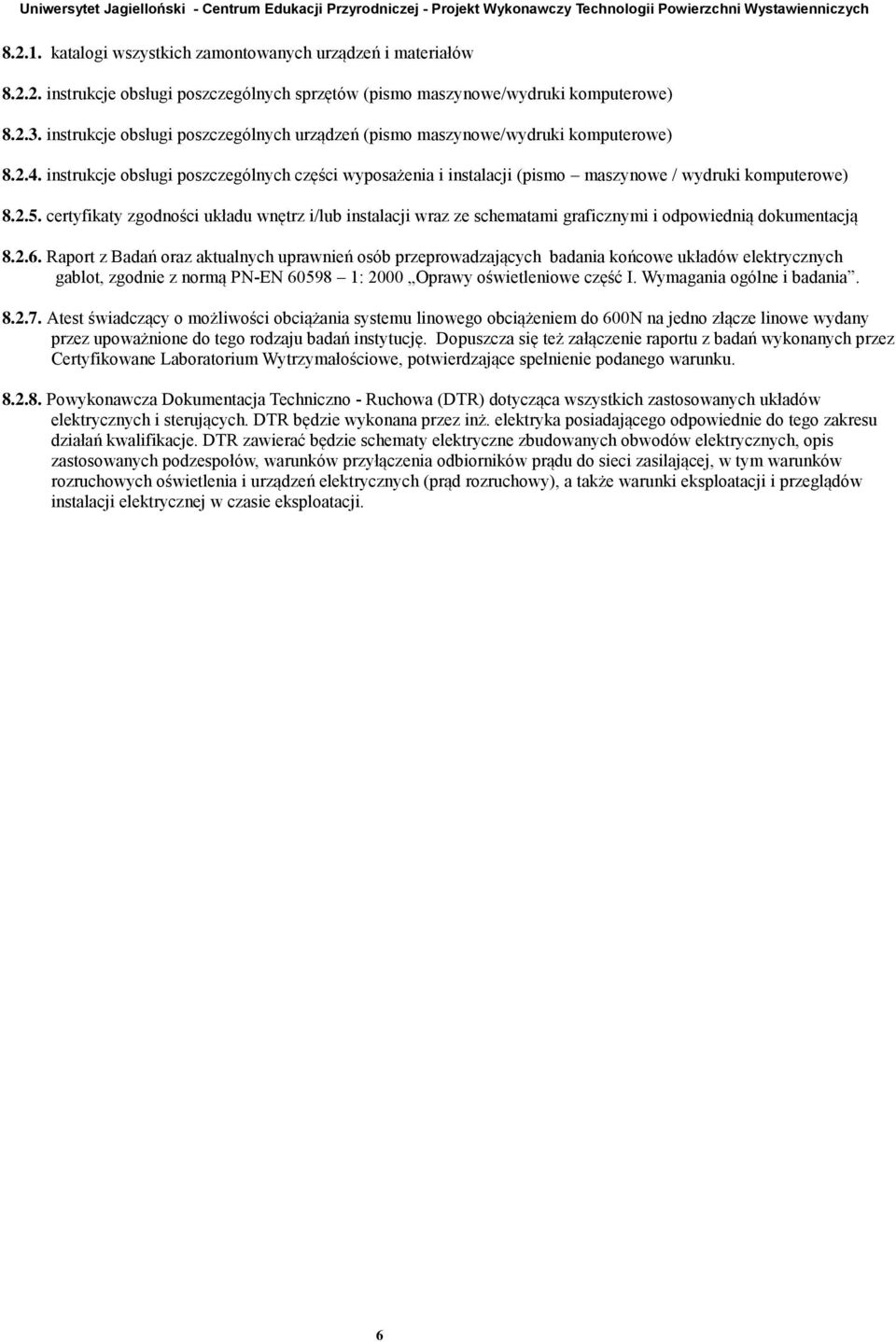

6 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych katalogi wszystkich zamontowanych urządzeń i materiałów instrukcje obsługi poszczególnych sprzętów (pismo maszynowe/wydruki komputerowe) instrukcje obsługi poszczególnych urządzeń (pismo maszynowe/wydruki komputerowe) instrukcje obsługi poszczególnych części wyposażenia i instalacji (pismo maszynowe / wydruki komputerowe) certyfikaty zgodności układu wnętrz i/lub instalacji wraz ze schematami graficznymi i odpowiednią dokumentacją Raport z Badań oraz aktualnych uprawnień osób przeprowadzających badania końcowe układów elektrycznych gablot, zgodnie z normą PN-EN : 2000 Oprawy oświetleniowe część I. Wymagania ogólne i badania Atest świadczący o możliwości obciążania systemu linowego obciążeniem do 600N na jedno złącze linowe wydany przez upoważnione do tego rodzaju badań instytucję. Dopuszcza się też załączenie raportu z badań wykonanych przez Certyfikowane Laboratorium Wytrzymałościowe, potwierdzające spełnienie podanego warunku Powykonawcza Dokumentacja Techniczno - Ruchowa (DTR) dotycząca wszystkich zastosowanych układów elektrycznych i sterujących. DTR będzie wykonana przez inż. elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje. DTR zawierać będzie schematy elektryczne zbudowanych obwodów elektrycznych, opis zastosowanych podzespołów, warunków przyłączenia odbiorników prądu do sieci zasilającej, w tym warunków rozruchowych oświetlenia i urządzeń elektrycznych (prąd rozruchowy), a także warunki eksploatacji i przeglądów instalacji elektrycznej w czasie eksploatacji. 6

7 Uniwersytet Jagielloński - Centrum Edukacji Przyrodniczej - Projekt Wykonawczy Technologii Powierzchni Wystawienniczych RYSUNKI 7

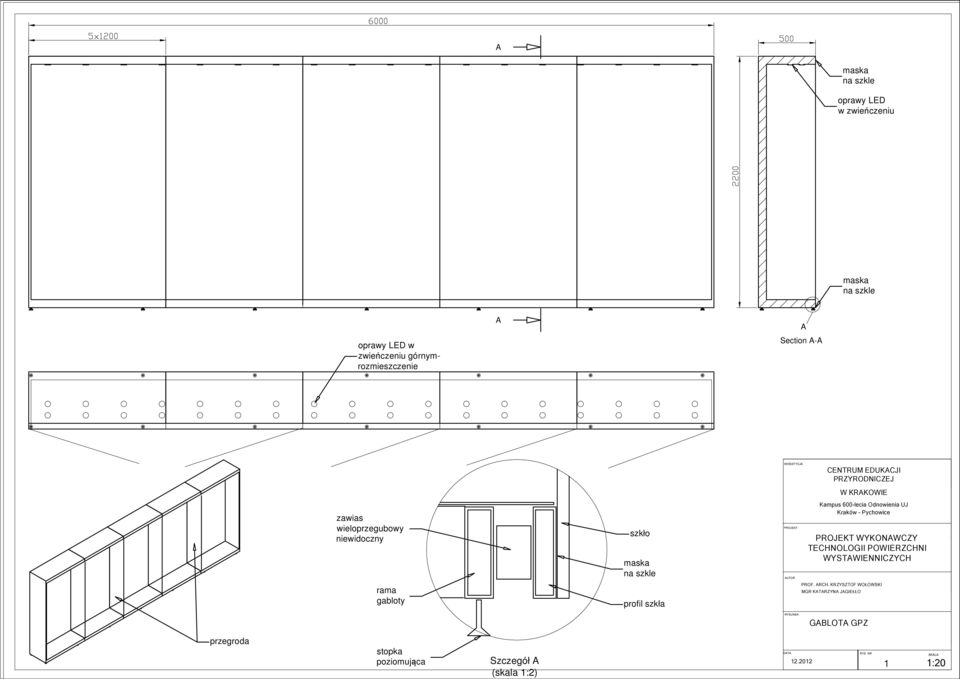

8 A maska na szkle oprawy LED w zwieńczeniu maska na szkle oprawy LED w zwieńczeniu górnymrozmieszczenie A A Section A-A zawias wieloprzegubowy niewidoczny rama gabloty szkło maska na szkle profil szkła INWESTYCJA PROJEKT AUTOR CENTRUM EDUKACJI PRZYRODNICZEJ W KRAKOWIE Kampus 600-lecia Odnowienia UJ Kraków - Pychowice PROJEKT WYKONAWCZY TECHNOLOGII POWIERZCHNI WYSTAWIENNICZYCH PROF. ARCH. KRZYSZTOF WOŁOWSKI MGR KATARZYNA JAGIEŁŁO RYSUNEK GABLOTA GPZ przegroda stopka poziomująca Szczegół A (skala 1:2) DATA RYS. NR 1 SKALA 1:20

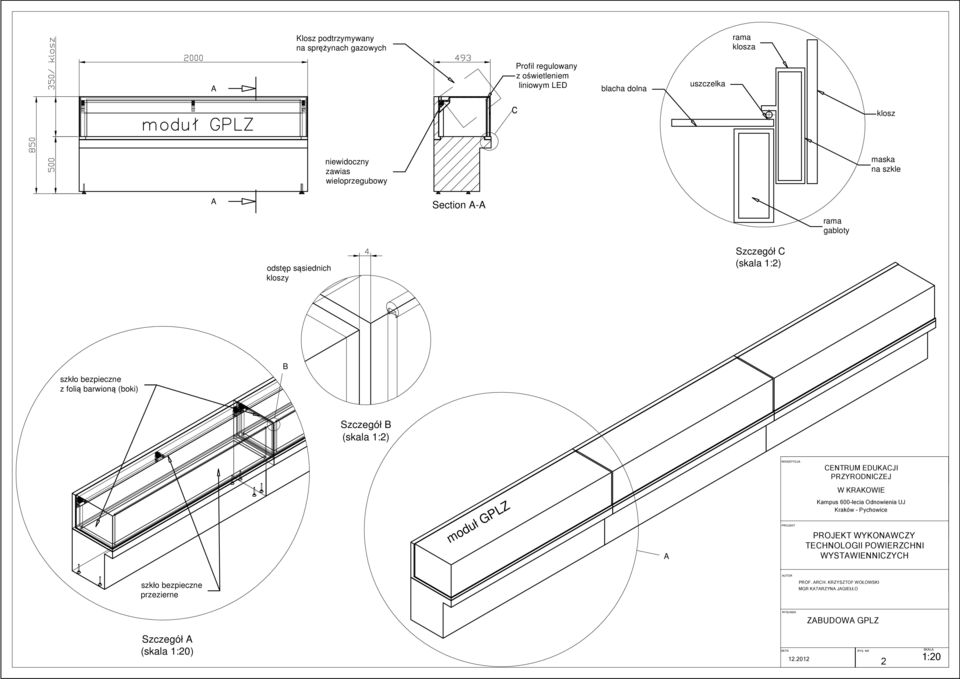

9 Klosz podtrzymywany na sprężynach gazowych rama klosza A Profil regulowany z oświetleniem liniowym LED blacha dolna uszczelka klosz niewidoczny zawias wieloprzegubowy maska na szkle A Section A-A rama gabloty odstęp sąsiednich kloszy Szczegół C (skala 1:2) szkło bezpieczne z folią barwioną (boki) B Szczegół B (skala 1:2) INWESTYCJA CENTRUM EDUKACJI PRZYRODNICZEJ W KRAKOWIE moduł GPLZ A PROJEKT Kampus 600-lecia Odnowienia UJ Kraków - Pychowice PROJEKT WYKONAWCZY TECHNOLOGII POWIERZCHNI WYSTAWIENNICZYCH szkło bezpieczne przezierne AUTOR PROF. ARCH. KRZYSZTOF WOŁOWSKI MGR KATARZYNA JAGIEŁŁO RYSUNEK ZABUDOWA GPLZ Szczegół A (skala 1:20) DATA RYS. NR 2 SKALA 1:20

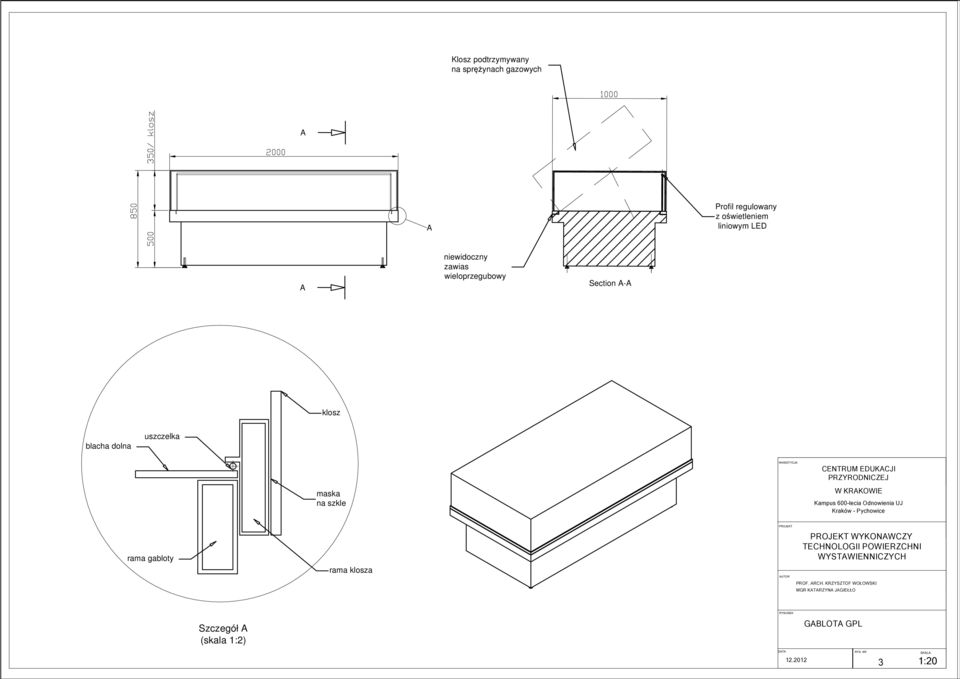

10 Klosz podtrzymywany na sprężynach gazowych A A Profil regulowany z oświetleniem liniowym LED A niewidoczny zawias wieloprzegubowy Section A-A klosz blacha dolna uszczelka INWESTYCJA CENTRUM EDUKACJI PRZYRODNICZEJ maska na szkle W KRAKOWIE Kampus 600-lecia Odnowienia UJ Kraków - Pychowice PROJEKT rama gabloty PROJEKT WYKONAWCZY TECHNOLOGII POWIERZCHNI WYSTAWIENNICZYCH rama klosza AUTOR PROF. ARCH. KRZYSZTOF WOŁOWSKI MGR KATARZYNA JAGIEŁŁO RYSUNEK Szczegół A (skala 1:2) GABLOTA GPL DATA RYS. NR 3 SKALA 1:20

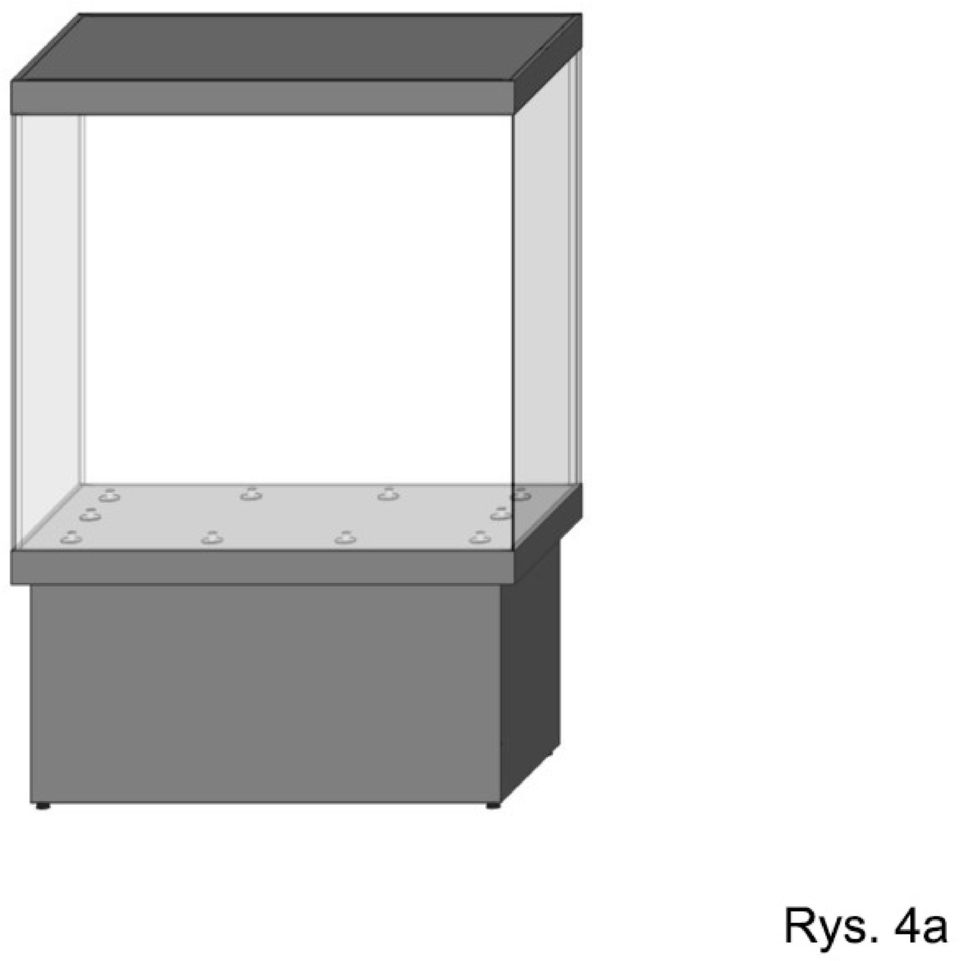

11

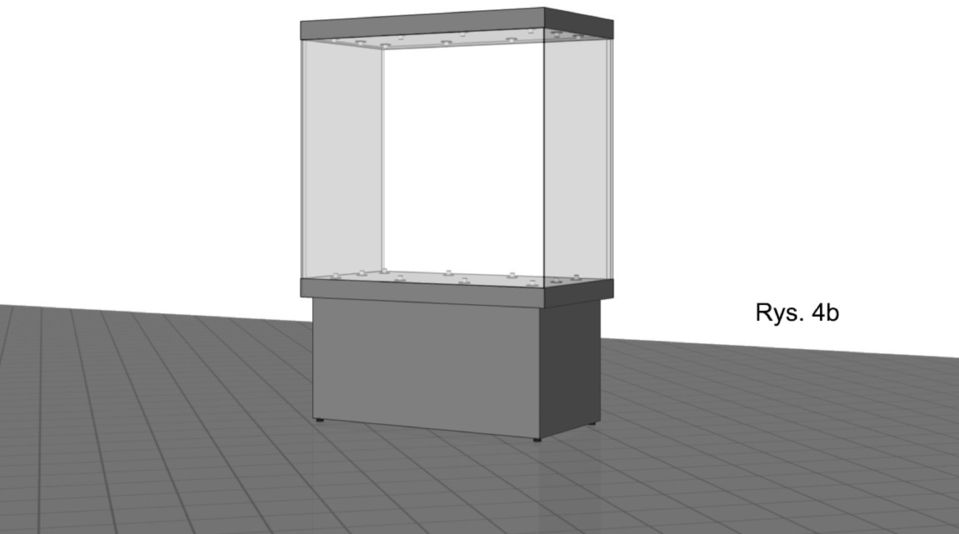

12

13

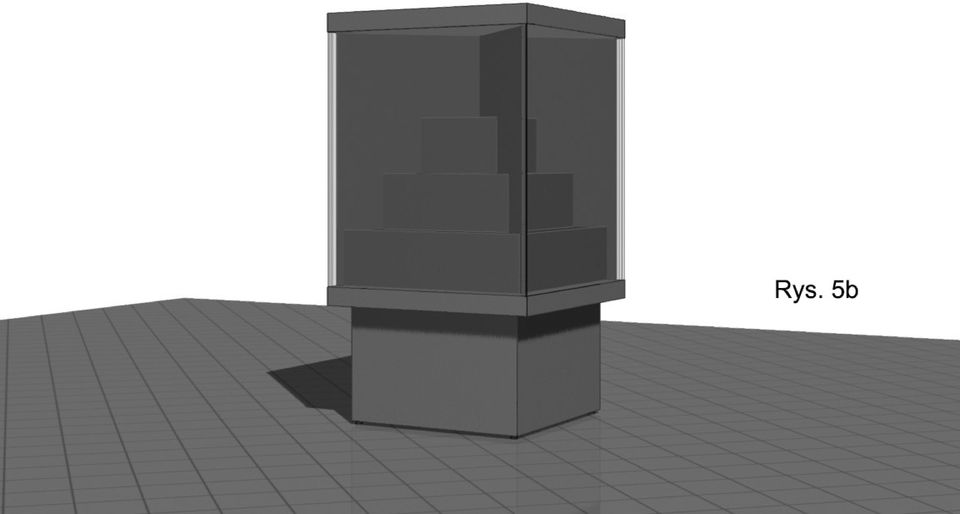

14

15

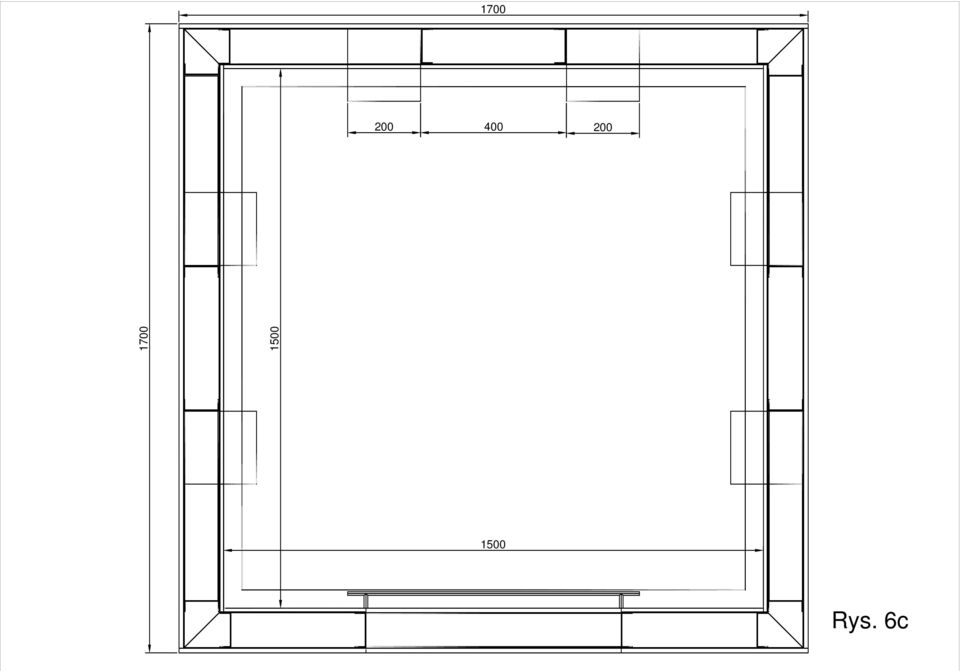

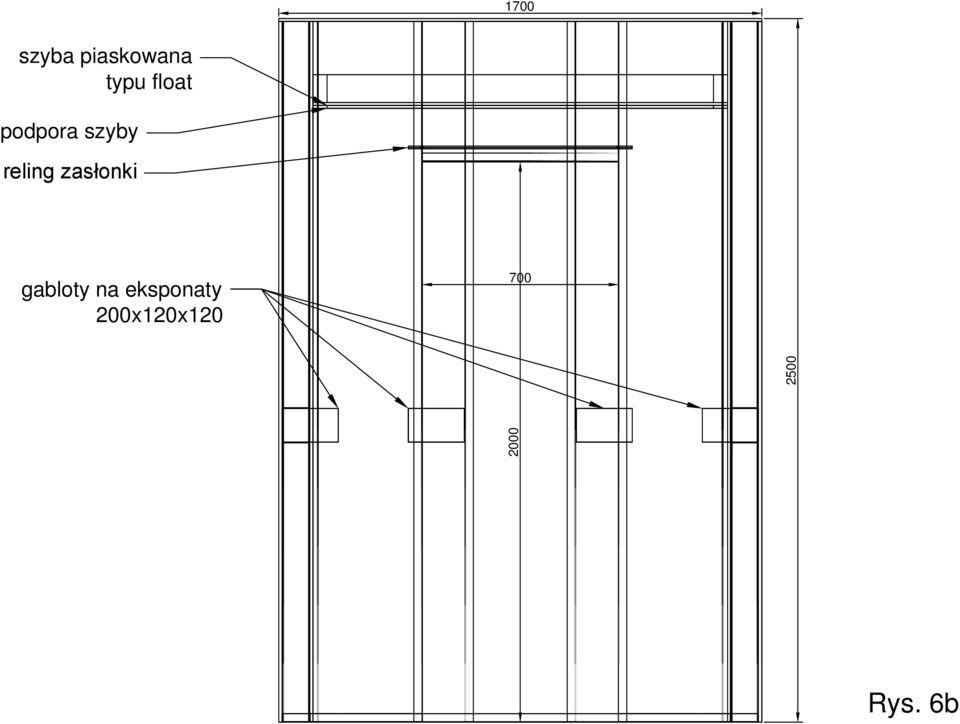

16 1700 szyba piaskowana typu float podpora szyby reling zasłonki gabloty na eksponaty 200x120x

17

18 Niewidoczny system montażu ścianek od dołu i góry Rysunek poglądowy sposobu montażu: (brak skali) Warianty połączenia: (skala 1:10) INWESTYCJA CENTRUM EDUKACJI PRZYRODNICZEJ W KRAKOWIE Kampus 600-lecia Odnowienia UJ Kraków - Pychowice PROJEKT PROJEKT WYKONAWCZY TECHNOLOGII POWIERZCHNI WYSTAWIENNICZYCH 1. Narożne 3. Prostopadłe AUTOR PROF. ARCH. KRZYSZTOF WOŁOWSKI MGR KATARZYNA JAGIEŁŁO 2. Równoległe Uwagi: Należy uwzględnić wymiar szerokości zapewniający modułowość zabudowy. RYSUNEK DATA RYS. NR ZCIANKI EKSPOZYCYJNE 7 SKALA 1:20

19

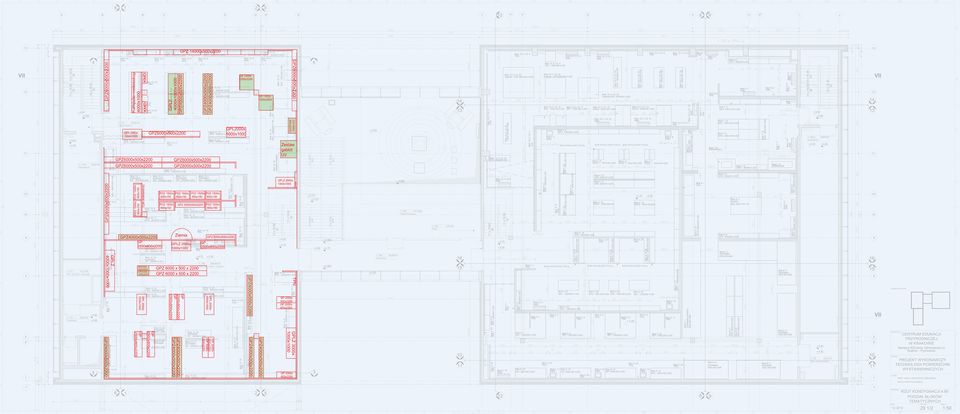

20

21 SCHEMAT BUDYNKU INWESTYCJA CENTRUM EDUKACJI PRZYRODNICZEJ W KRAKOWIE Kampus 600-lecia Odnowienia UJ Kraków - Pychowice INWESTOR UNIWERSYTET JAGIELLOŃSKI W KRAKOWIE Kraków ul. Gołębia 24 FAZA PROJEKT WYKONAWCZY PRACOWNIA ARCHITEKTONICZNA KATOWICE UL. ARMII KRAJOWEJ 6 TEL. + (32) FAX. + (32) pracownia@czora.pl PRACOWNIA PROJEKTOWA SYSTEMÓW BEZPIECZEŃSTWA, AUTOMATYKI I INSTALACJI ELEKTROENERGETYCZNYCH Siedziba: Iwanowice, Narama 214, Biuro: Kraków, ul. Lublańska 34 pom.327,328 Tel./Fax.: , biuro@el-ter.com.pl AUTOR INŻ. JACEK BALANA NR UPR. MAP/0384/PWOE/08 MGR INŻ. JANUSZ SZCZYPKA MGR INŻ. WOJCIECH ADACH NR UPR. MAP/0327/PWOE/12 SPRAWDZAJĄCY INŻ. TOMASZ TOKARZ NR UPR. MAP/0116/PWOE/04 WERSJA DATA B OPIS ZMIANY 1. Zakres wprowadzonych zmian: Pogrupowanie obwodów instalacji siły z podziałem na bloki wystawiennicze BRANŻA EL WERSJA B DATA RYSUNEK SKALA 1:100 Plan instlacji siły - I piętro SYMBOL 382-PW-E-202-B RYS. NR E-202
