PARAMETRY TECHNICZNE OPRAWY DROGOWEJ W TECHNOLOGII LED

Transkrypt

1 PARAMETRY TECHNICZNE OPRAWY DROGOWEJ W TECHNOLOGII LED Załącznik nr 1 PARAMETRY KONSTRUKCYJNE budowa oprawy dwukomorowa (otwarcie komory osprzętu nie powoduje rozszczelnienia komory optycznej) materiał korpusu odlew aluminium malowany proszkowo materiał klosza szkło hartowane płaskie o grubości min. 5mm montaż na wysięgniku lub słupie o średnicy Ø48-60mm oprawa wyposażona w uniwersalny uchwyt pozwalający na montaż zarówno na wysięgniku jak i bezpośrednio na słupie, a także pozwalający na zmianę kąta nachylenia oprawy w zakresie 0-10 (montaż bezpośredni) lub 0-15 (montaż na wysięgniku) budowa oprawy pozwala na szybką wymianę układu optycznego oraz modułu zasilającego stopień odporności klosza na uderzenia mechaniczne IK08 szczelność komory optycznej i elektrycznej IP66 potwierdzone raportem z badań wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej oprawa w dwóch wielkościach według wymiarów poniżej PARAMETRY ELEKTRYCZNE I FUNKCJONALNOŚĆ moce maksymalna uwzględniające wszystkie straty 26W, 75W i 134W znamionowe napięcie pracy 230V/50Hz układ zasilający umożliwiający sterowanie sygnałem 1-10V lub DALI ochrona przed przepięciami 10kV klasa ochronności elektrycznej: I lub II PARAMETRY OŚWIETLENIOWE I POTWIERDZENIA rodzaj źródła światła LED: 26W 16LED, 75W 48LED, 134W 88LED minimalny strumień świetlny źródeł światła 26W 3288lm, 75W 9864lm, 134W lm zakres temperatury barwowej źródeł światła K utrzymanie strumienia świetlnego w czasie: 90% po h (zgodnie z IES LM-80 - TM-21) wartości wskaźnika udziału światła wysyłanego ku górze (ULOR) zgodne z Rozporządzeniem WE nr 245/2009 dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać w przypadku zastosowania rozwiązań zamiennych należy dostarczyć źródłowe pliki obliczeniowe różnica danych fotometrycznych proponowanej oprawy równoważnej nie może być większa niż± 5% w stosunku do obliczeń fotometrycznych sprawności układu optycznego nie mniejsze niż w obliczeniach fotometrycznych oprawa posiada deklarację zgodności WE i certyfikat akredytowanego ośrodka badawczego potwierdzający deklarowane zgodności, np. ENEC 1

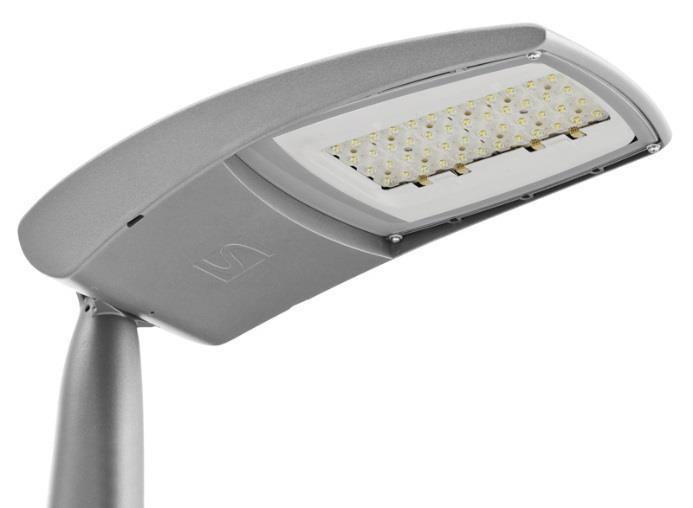

2 PRZYKŁADOWE ZDJĘCIA, WYMIARY I KRZYWA FOTOMETRYCZNA Wielkość 1 (26W i 75W) Wielkość 2 (134W) H1 141 mm 138 mm H2 113 mm 119 mm L 607 mm 788 mm W 318 mm 439 mm Wysięgnik ANDO (wersja stalowa): 2

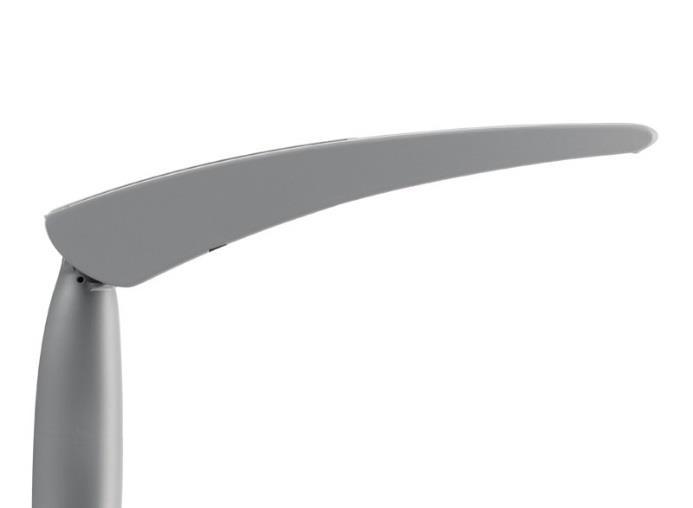

3 Wysięgnik ozdobny o wysokości 0,5 m i wysięgu 1,5 m, kącie nachylenia 5 stopni, stalowy, ocynkowany zgodnie z EN ISO 1461, malowany na kolor RAL Pionowa część wysięgnika rozwidlona na odcinku 200 mm tuż pod łączeniem z częścią pionową wysięgnika. Końcówka poziomej części wysięgnika wygięta i ścięta od spodu po łuku. Parametry techniczne oprawy liniowej technologii LED 36W Materiał korpusu Ekstrudowane aluminium Materiał klosza i końcówek zamykających Poliwęglan Śruby mocujące ze stali nierdzewnej Stopień odporności na uderzenia mechaniczne IK10 Szczelność oprawy IP67 potwierdzone raportem z badań Mocowanie do powierzchni poprzez klipsy, z dodatkowym zabezpieczeniem przed łatwym zdjęciem Znamionowe napięcie pracy 230V/50Hz 3

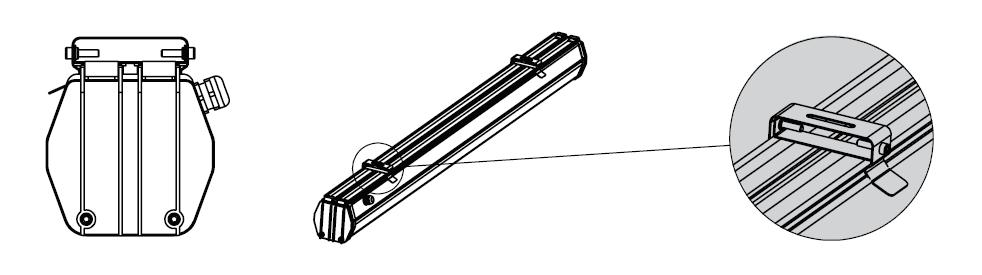

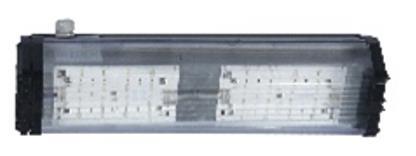

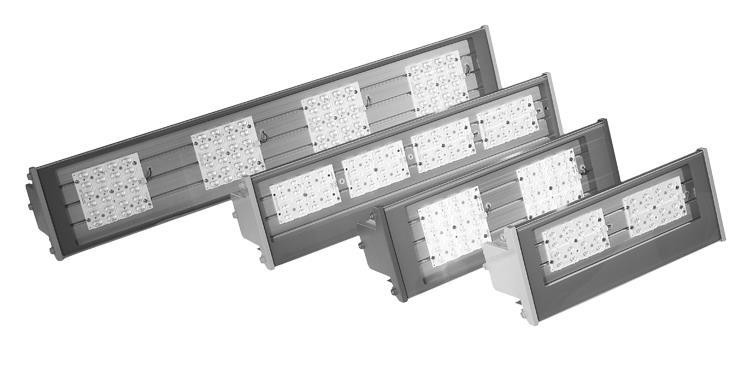

4 Źródło światła 32 źródła LED Moc maksymalna uwzględniające wszystkie straty 36W Ochrona przed przepięciami 10kV Minimalny strumień świetlny źródeł 3800lm Zakres temperatury barwowej źródeł światła K Wskaźnik oddawania barw Ra 70 Utrzymanie strumienia świetlnego w czasie: 70% po h Klasa ochronności elektrycznej: I lub II zgodnie z projektem elektrycznym Możliwość łatwego dostępu do części elektrycznej i optycznej w przypadku konserwacji Oprawa posiada deklarację zgodności WE Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej Klipsy mocujące w wersji z dodatkowym zabezpieczeniem: Parametry techniczne oprawy liniowej technologii LED 26W Budowa oprawy Jednokomorowa Materiał korpusu Ekstrudowane aluminium Materiał klosza Szkło hartowane Stopień odporności klosza na uderzenia mechaniczne IK08 Szczelność oprawy IP66 potwierdzone raportem z badań 4
