1 ZAKRES RZECZOWY MODERNIZACJI OŚWIETLENIA ZEWNĘTRZNEGO NA TERENIE MAZOWIECKIEGO SZPITALA WOJEWÓDZKIEGO W SIEDLCACH SP. Z O.O. I. Zakup i dostawa opraw z źródłami światła: 1.1. Oprawa oświetleniowa - 41 szt Żródło światła (sodowe) /70W / - 41 szt Oprawa uliczna jednokomorowa - 19 szt. 1.4 Żródło światła ( sodowe ) /100W / - 19 szt. II. Zakup słupów oświetleniowych wraz z fundamentami i tabliczkami bezpiecznikowymi 2.1. Słup dekoracyjny stalowy, wysokość 6000mm. 28 szt Podstawa = 271mm (rozstaw kotew 200 x 200) ocynkowany malowany proszkowo, (paleta RAL ) 28 szt Fundament wykonany z betonu klasy C 25/30 28 szt Słup dekoracyjny stalowy, całkowita wysokość = 8000mm, wysięgnik pojedyńczy (wysięg = 1000mm) 5 szt Słup dekoracyjny stalowy, całkowita wysokość = 8000mm, wysięgnik podwójny (wysięg = 1000mm) 7 szt Fundament wykonany z betonu klasy C25/30-12 szt Pojedyncza tabliczka bezpiecznikowa 33 szt Podwójna tabliczka bezpiecznikowa 7 szt. III. Demontaż opraw oświetleniowych 13 szt. IV. Demontaż starych słupów oświetleniowych wraz z fundamentami i tabliczkami bezpiecznikowymi 40 szt. V. Montaż słupów oświetleniowych wraz z fundamentami i tabliczkami bezpiecznikowymi 40 szt. VI. Montaż opraw oświetleniowych 60 szt. VII. Wymiana kabla zasilającego 300 m. VIII. Wykonanie dokumentacji powykonawczej.

Zakup słupów oświetleniowych wraz z fundamentami i tabliczkami bezpiecznikowymi 2.1. Słup dekoracyjny stalowy, wysokość 6000mm. 28 szt. 2.2. Podstawa = 271mm (rozstaw kotew 200 x 200) ocynkowany malowany proszkowo, (paleta RAL ) 28 szt.

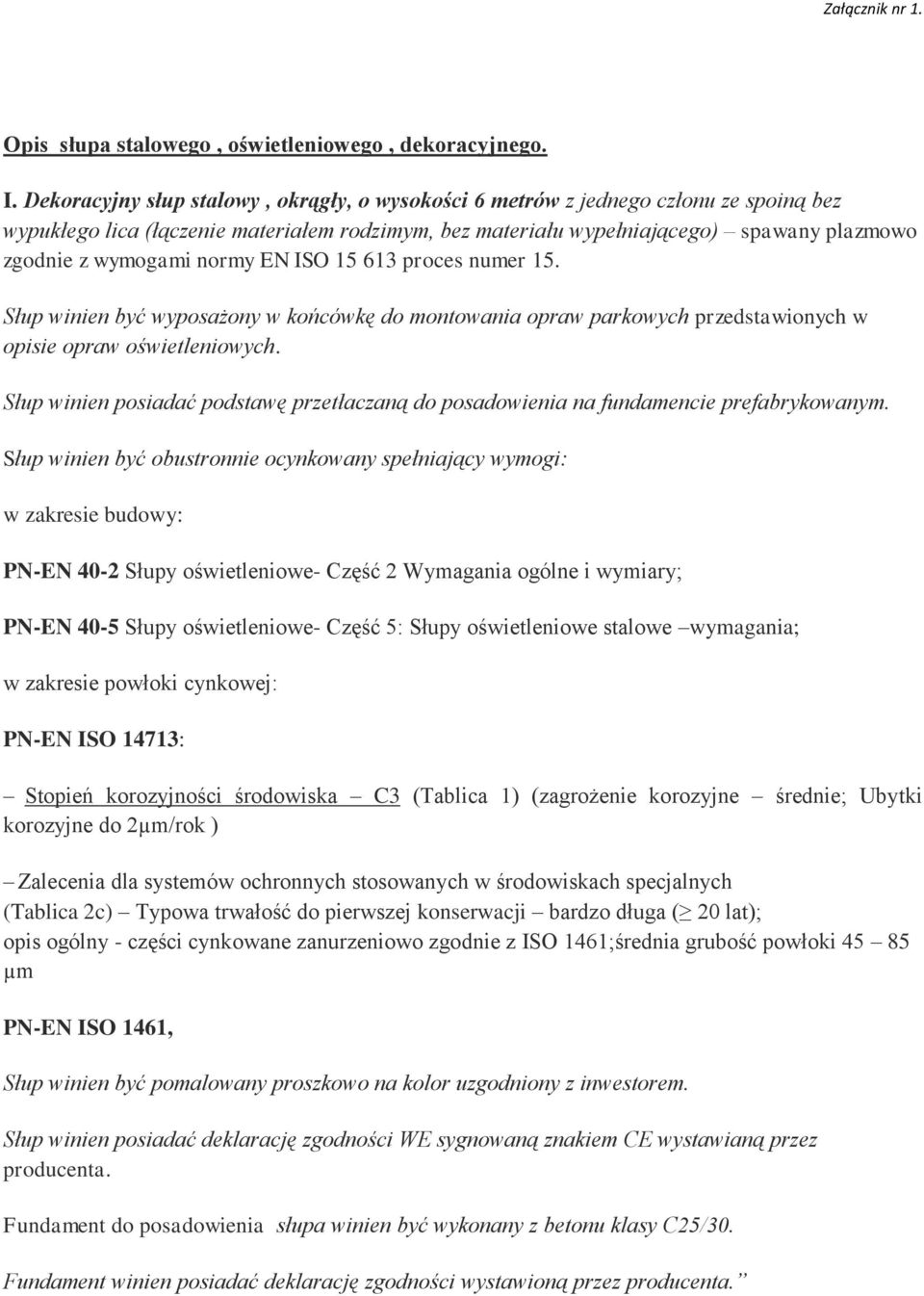

2 Opis słupa stalowego, oświetleniowego, dekoracyjnego. I. Dekoracyjny słup stalowy, okrągły, o wysokości 6 metrów z jednego członu ze spoiną bez wypukłego lica (łączenie materiałem rodzimym, bez materiału wypełniającego) spawany plazmowo zgodnie z wymogami normy EN ISO proces numer 15. Słup winien być wyposażony w końcówkę do montowania opraw parkowych przedstawionych w opisie opraw oświetleniowych. Słup winien posiadać podstawę przetłaczaną do posadowienia na fundamencie prefabrykowanym. Słup winien być obustronnie ocynkowany spełniający wymogi: w zakresie budowy: PN-EN 40-2 Słupy oświetleniowe- Część 2 Wymagania ogólne i wymiary; PN-EN 40-5 Słupy oświetleniowe- Część 5: Słupy oświetleniowe stalowe wymagania; w zakresie powłoki cynkowej: PN-EN ISO 14713: Stopień korozyjności środowiska C3 (Tablica 1) (zagrożenie korozyjne średnie; Ubytki korozyjne do 2µm/rok ) Zalecenia dla systemów ochronnych stosowanych w środowiskach specjalnych (Tablica 2c) Typowa trwałość do pierwszej konserwacji bardzo długa ( 20 lat); opis ogólny - części cynkowane zanurzeniowo zgodnie z ISO 1461;średnia grubość powłoki µm PN-EN ISO 1461, Słup winien być pomalowany proszkowo na kolor uzgodniony z inwestorem. Słup winien posiadać deklarację zgodności WE sygnowaną znakiem CE wystawianą przez producenta. Fundament do posadowienia słupa winien być wykonany z betonu klasy C25/30. Fundament winien posiadać deklarację zgodności wystawioną przez producenta.

normy EN ISO 15 613 proces numer 15. Słup winien być wyposażony w końcówkę do montowania opraw parkowych przedstawionych w opisie opraw oświetleniowych.

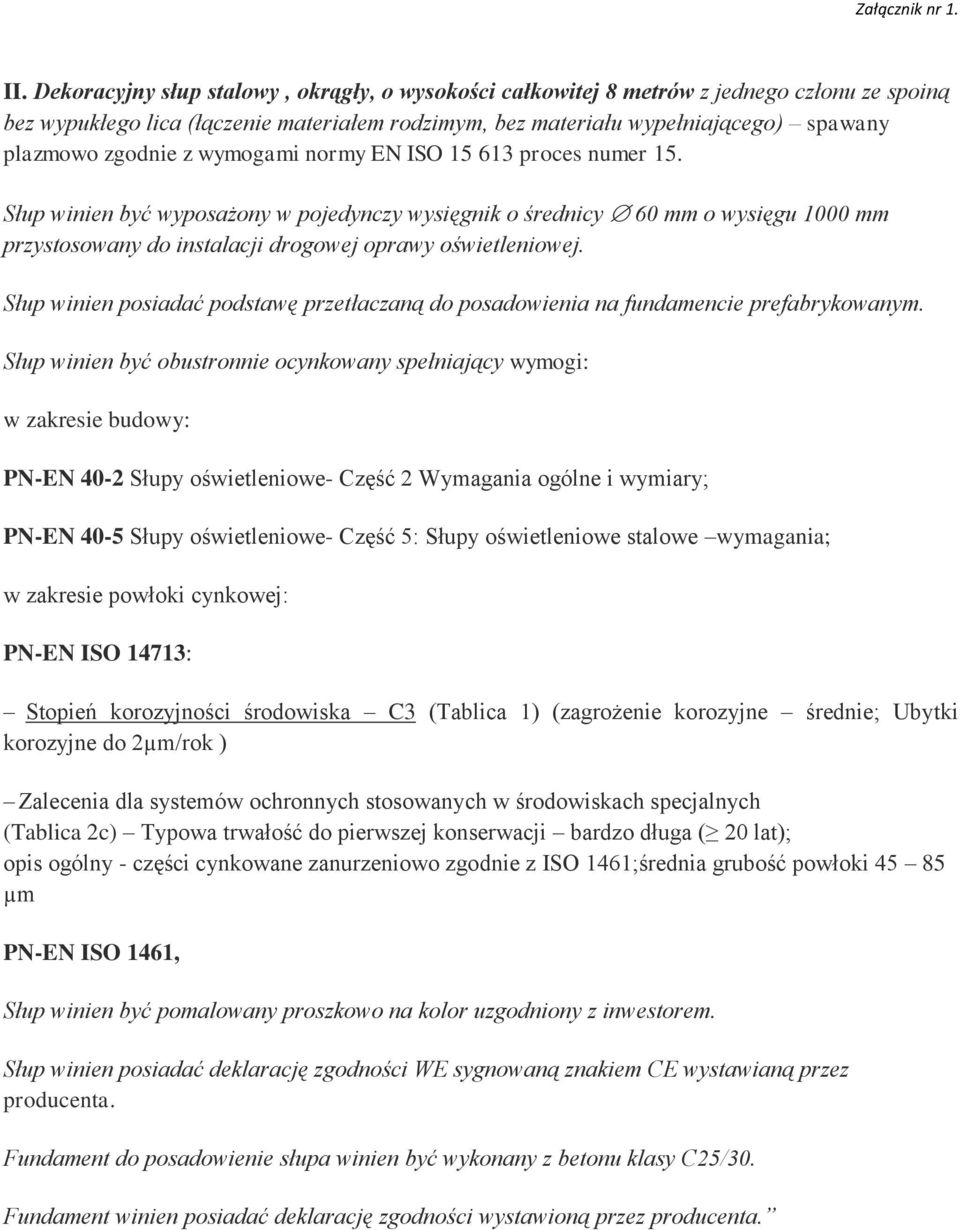

3 II. Dekoracyjny słup stalowy, okrągły, o wysokości całkowitej 8 metrów z jednego członu ze spoiną bez wypukłego lica (łączenie materiałem rodzimym, bez materiału wypełniającego) spawany plazmowo zgodnie z wymogami normy EN ISO proces numer 15. Słup winien być wyposażony w pojedynczy wysięgnik o średnicy 60 mm o wysięgu 1000 mm przystosowany do instalacji drogowej oprawy oświetleniowej. Słup winien posiadać podstawę przetłaczaną do posadowienia na fundamencie prefabrykowanym. Słup winien być obustronnie ocynkowany spełniający wymogi: w zakresie budowy: PN-EN 40-2 Słupy oświetleniowe- Część 2 Wymagania ogólne i wymiary; PN-EN 40-5 Słupy oświetleniowe- Część 5: Słupy oświetleniowe stalowe wymagania; w zakresie powłoki cynkowej: PN-EN ISO 14713: Stopień korozyjności środowiska C3 (Tablica 1) (zagrożenie korozyjne średnie; Ubytki korozyjne do 2µm/rok ) Zalecenia dla systemów ochronnych stosowanych w środowiskach specjalnych (Tablica 2c) Typowa trwałość do pierwszej konserwacji bardzo długa ( 20 lat); opis ogólny - części cynkowane zanurzeniowo zgodnie z ISO 1461;średnia grubość powłoki µm PN-EN ISO 1461, Słup winien być pomalowany proszkowo na kolor uzgodniony z inwestorem. Słup winien posiadać deklarację zgodności WE sygnowaną znakiem CE wystawianą przez producenta. Fundament do posadowienie słupa winien być wykonany z betonu klasy C25/30. Fundament winien posiadać deklarację zgodności wystawioną przez producenta.

Słup winien posiadać podstawę przetłaczaną do posadowienia na fundamencie prefabrykowanym.

4 Oprawa oświetleniowa parkowa. Oprawa oświetleniowa posiada budowę dwukomorową. Szczelność komory optycznej IP66 oraz szczelność komory elektrycznej IP44. Oprawa posiada system oddychania komory optycznej pozwalający na jednokierunkową wymianę powietrza z otoczeniem. Odbłyśnik oprawy jednoczęściowy, pełny, głęboko tłoczony i chemicznie polerowany, wykonany z aluminium o wysokiej czystości, chroniony od góry pokrywą przed bezpośrednim wpływem czynników atmosferycznych, zabezpieczony przed korozją, zapewniający optymalny rozsył światła Korpus oprawy wykonany z odlewu aluminiowego. Pokrywa i Klosz oprawy wykonane z poliwęglanu, odpornego na czynniki atmosferyczne i promieniowanie UV. Oprawa wyposażona w układ kompensacji mocy biernej (cosφ>=0,85). Przy wymianie i obsłudze układów stabilizacyjno-zapłonowych komora optyczna oprawy nie ulega rozszczelnieniu. Oprawa wykonana w I lub w II klasie ochronności przeciwporażeniowej. Dane fotometryczne oprawy znajdują się w komputerowym programie obliczeniowym. Napięcie znamionowe oprawy 230V/50Hz. Kształt, wygląd i styl oprawy powinien być zbliżony do przedstawionych poniżej:

Odbłyśnik oprawy jednoczęściowy, pełny, głęboko tłoczony i chemicznie polerowany, wykonany z aluminium o wysokiej czystości, chroniony od góry pokrywą przed bezpośrednim wpływem czynników

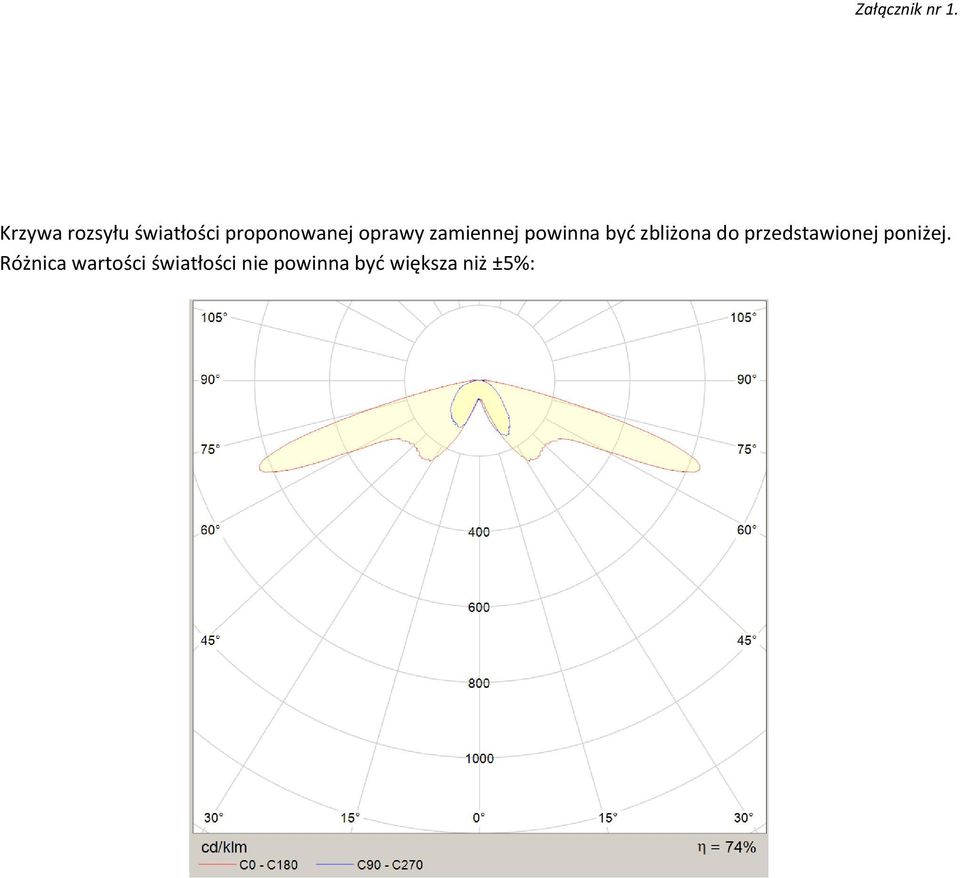

5 Krzywa rozsyłu światłości proponowanej oprawy zamiennej powinna być zbliżona do przedstawionej poniżej. Różnica wartości światłości nie powinna być większa niż ±5%:

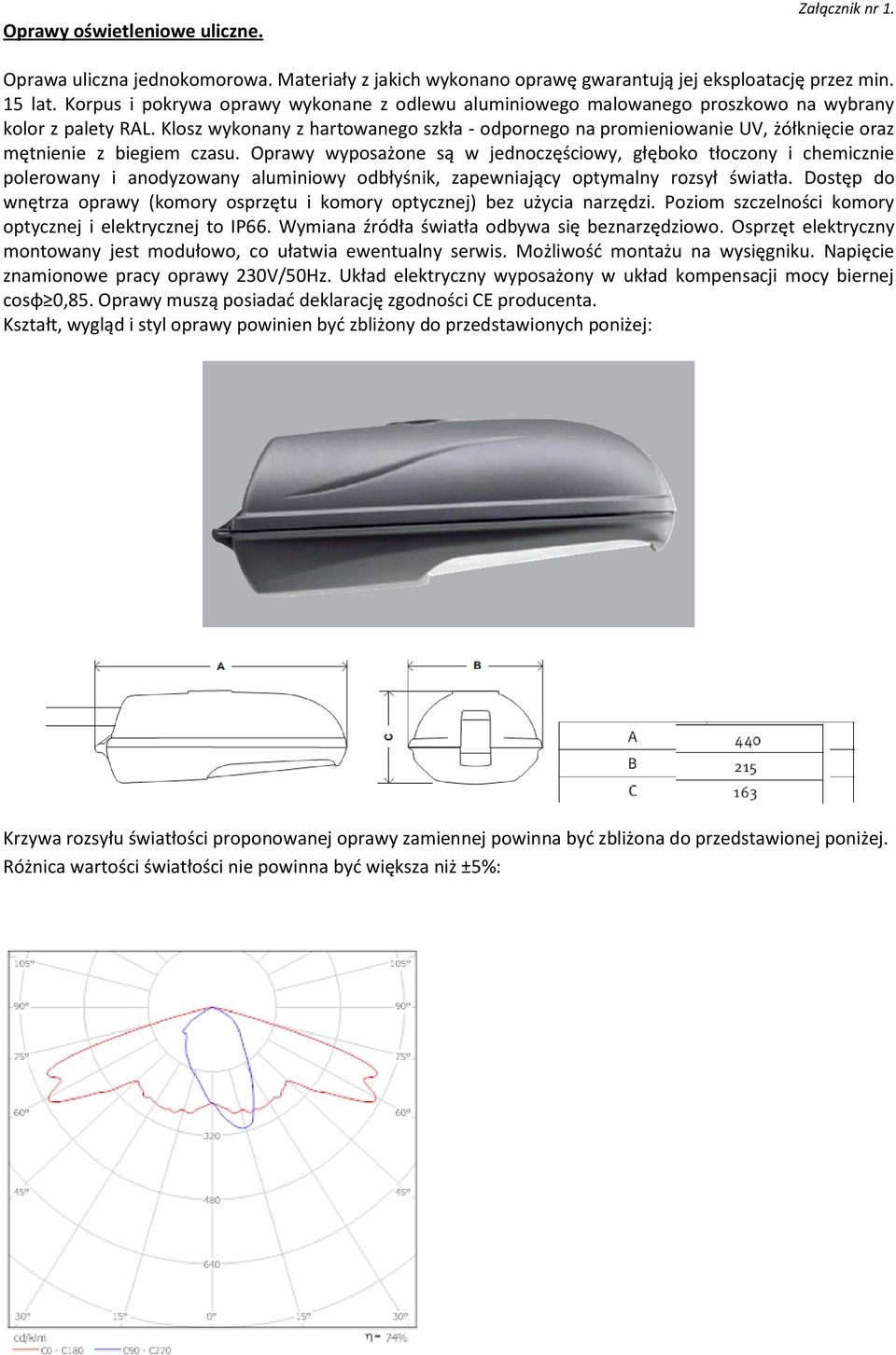

Oprawy oświetleniowe uliczne. Załącznik nr 1. Oprawa uliczna jednokomorowa. Materiały z jakich wykonano oprawę gwarantują jej eksploatację przez min. 15 lat.

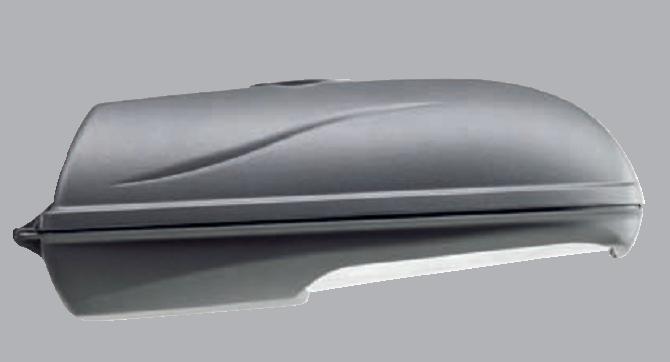

6 Oprawy oświetleniowe uliczne. Załącznik nr 1. Oprawa uliczna jednokomorowa. Materiały z jakich wykonano oprawę gwarantują jej eksploatację przez min. 15 lat. Korpus i pokrywa oprawy wykonane z odlewu aluminiowego malowanego proszkowo na wybrany kolor z palety RAL. Klosz wykonany z hartowanego szkła - odpornego na promieniowanie UV, żółknięcie oraz mętnienie z biegiem czasu. Oprawy wyposażone są w jednoczęściowy, głęboko tłoczony i chemicznie polerowany i anodyzowany aluminiowy odbłyśnik, zapewniający optymalny rozsył światła. Dostęp do wnętrza oprawy (komory osprzętu i komory optycznej) bez użycia narzędzi. Poziom szczelności komory optycznej i elektrycznej to IP66. Wymiana źródła światła odbywa się beznarzędziowo. Osprzęt elektryczny montowany jest modułowo, co ułatwia ewentualny serwis. Możliwość montażu na wysięgniku. Napięcie znamionowe pracy oprawy 230V/50Hz. Układ elektryczny wyposażony w układ kompensacji mocy biernej cosφ 0,85. Oprawy muszą posiadać deklarację zgodności CE producenta. Kształt, wygląd i styl oprawy powinien być zbliżony do przedstawionych poniżej: Krzywa rozsyłu światłości proponowanej oprawy zamiennej powinna być zbliżona do przedstawionej poniżej. Różnica wartości światłości nie powinna być większa niż ±5%:

Klosz wykonany z hartowanego szkła - odpornego na promieniowanie UV, żółknięcie oraz mętnienie z biegiem czasu.
