2 Spis treści Strona 1 Opis skrócony sterowania sauny Zastosowanie zgodne z przeznaczeniem Ogólne wskazówki dotyczące bezpieczeństwa Elementy do obsługi oraz wskaźniki Obsługa Włączanie / wyłączanie światła kabinowego Włączanie / wyłączanie trybu czuwania (standby) Rozpoczęcie pracy sauny Zakończenie pracy sauny Ustawienia indywidualne Temperatura kąpieli Nastawianie temperatury kąpieli Dostosowywanie temperatury kąpieli Klapa wentylacyjna do doprowadzania i odprowadzania powietrza w kabinie (opcja) Doprowadzanie i odprowadzania powietrza: tryb grzewczy Doprowadzanie i odprowadzania powietrza: praca sauny W przypadku gdy coś nie działa Konserwacja, dbałość Notatki Adresy

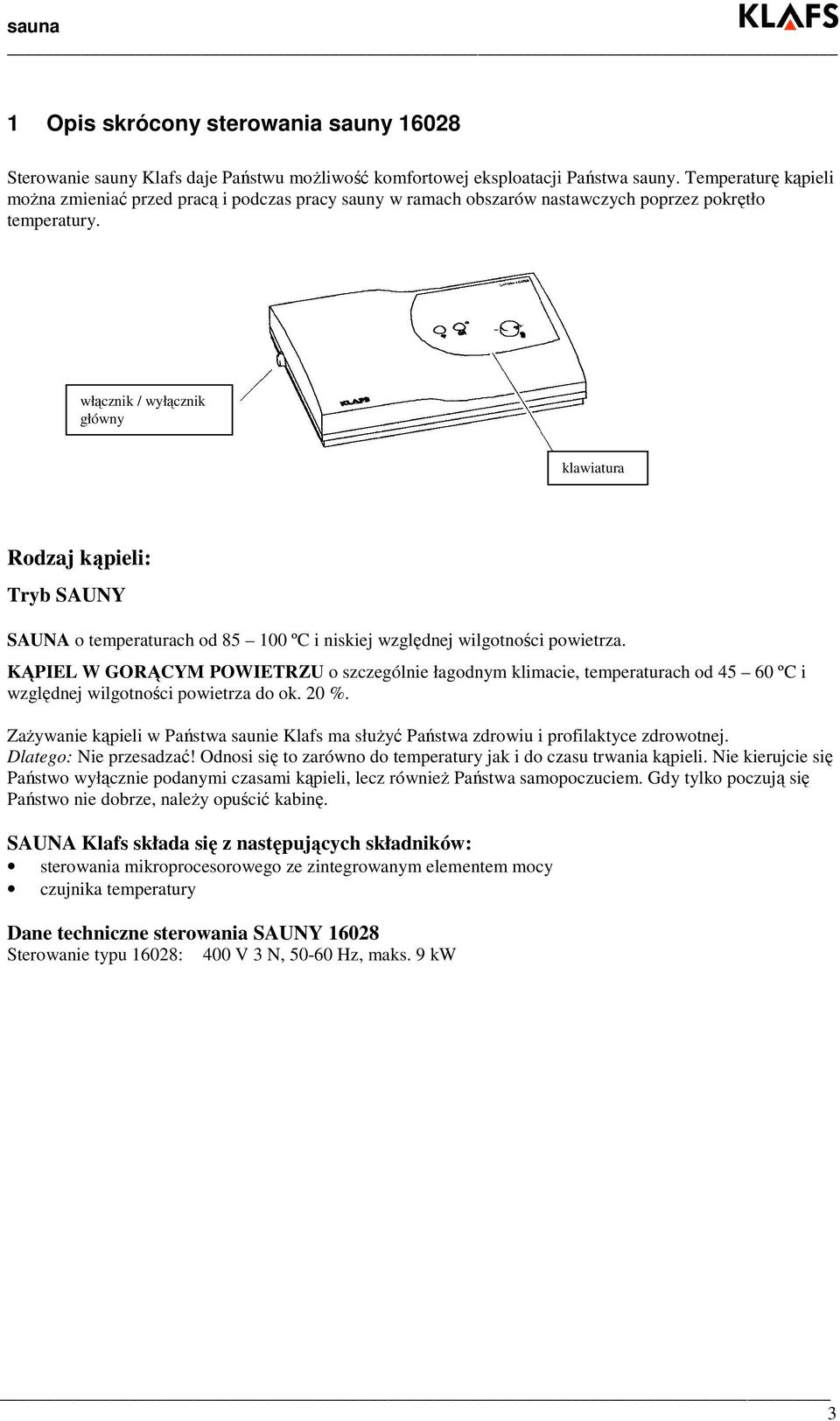

3 1 Opis skrócony sterowania sauny Sterowanie sauny Klafs daje Państwu moŝliwość komfortowej eksploatacji Państwa sauny. Temperaturę kąpieli moŝna zmieniać przed pracą i podczas pracy sauny w ramach obszarów nastawczych poprzez pokrętło temperatury. włącznik / wyłącznik główny klawiatura Rodzaj kąpieli: Tryb SAUNY SAUNA o temperaturach od ºC i niskiej względnej wilgotności powietrza. KĄPIEL W GORĄCYM POWIETRZU o szczególnie łagodnym klimacie, temperaturach od ºC i względnej wilgotności powietrza do ok. 20 %. ZaŜywanie kąpieli w Państwa saunie Klafs ma słuŝyć Państwa zdrowiu i profilaktyce zdrowotnej. Dlatego: Nie przesadzać! Odnosi się to zarówno do temperatury jak i do czasu trwania kąpieli. Nie kierujcie się Państwo wyłącznie podanymi czasami kąpieli, lecz równieŝ Państwa samopoczuciem. Gdy tylko poczują się Państwo nie dobrze, naleŝy opuścić kabinę. SAUNA Klafs składa się z następujących składników: sterowania mikroprocesorowego ze zintegrowanym elementem mocy czujnika temperatury Dane techniczne sterowania SAUNY Sterowanie typu 16028: 400 V 3 N, Hz, maks. 9 kw 3

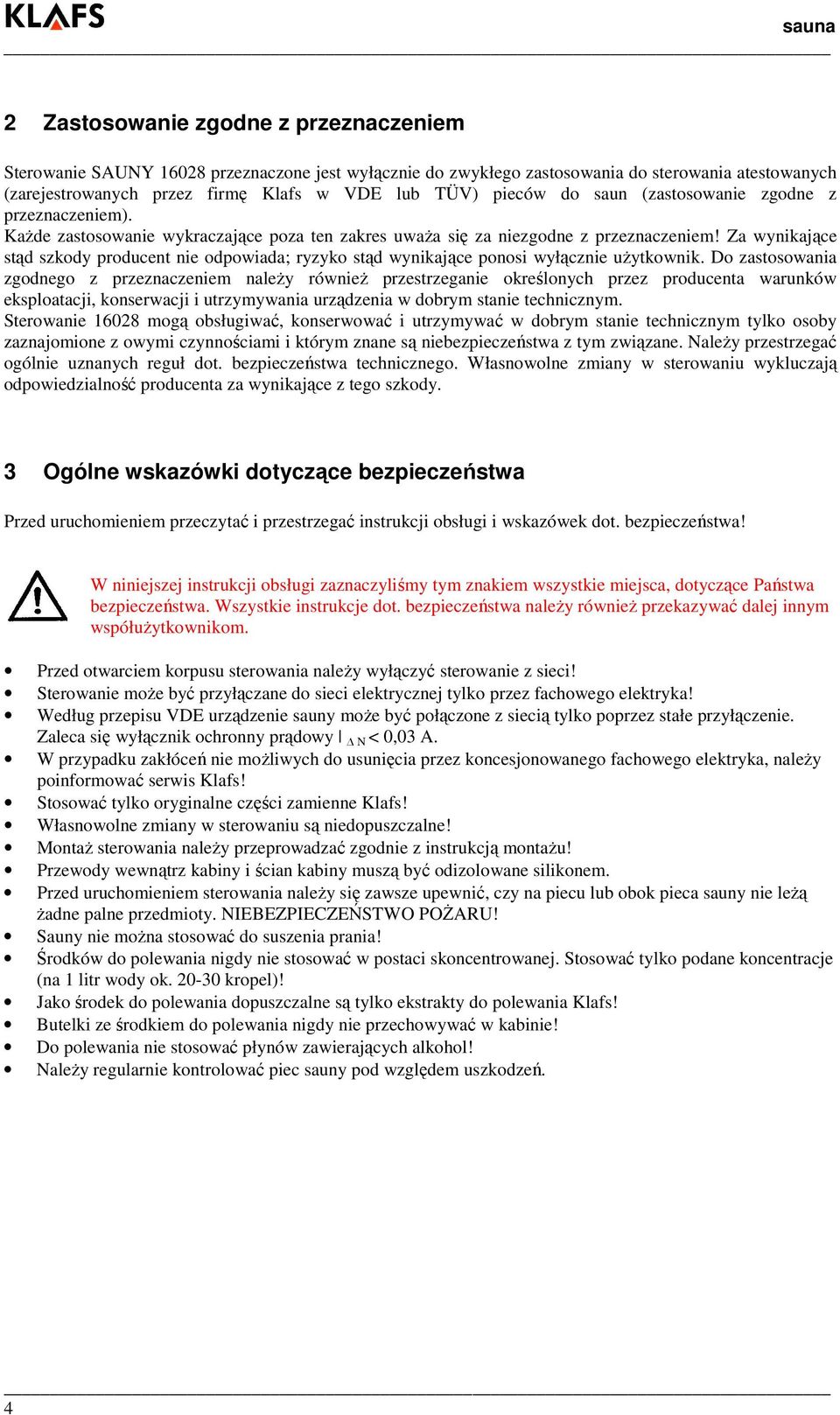

4 2 Zastosowanie zgodne z przeznaczeniem Sterowanie SAUNY przeznaczone jest wyłącznie do zwykłego zastosowania do sterowania atestowanych (zarejestrowanych przez firmę Klafs w VDE lub TÜV) pieców do saun (zastosowanie zgodne z przeznaczeniem). KaŜde zastosowanie wykraczające poza ten zakres uwaŝa się za niezgodne z przeznaczeniem! Za wynikające stąd szkody producent nie odpowiada; ryzyko stąd wynikające ponosi wyłącznie uŝytkownik. Do zastosowania zgodnego z przeznaczeniem naleŝy równieŝ przestrzeganie określonych przez producenta warunków eksploatacji, konserwacji i utrzymywania urządzenia w dobrym stanie technicznym. Sterowanie mogą obsługiwać, konserwować i utrzymywać w dobrym stanie technicznym tylko osoby zaznajomione z owymi czynnościami i którym znane są niebezpieczeństwa z tym związane. NaleŜy przestrzegać ogólnie uznanych reguł dot. bezpieczeństwa technicznego. Własnowolne zmiany w sterowaniu wykluczają odpowiedzialność producenta za wynikające z tego szkody. 3 Ogólne wskazówki dotyczące bezpieczeństwa Przed uruchomieniem przeczytać i przestrzegać instrukcji obsługi i wskazówek dot. bezpieczeństwa! W niniejszej instrukcji obsługi zaznaczyliśmy tym znakiem wszystkie miejsca, dotyczące Państwa bezpieczeństwa. Wszystkie instrukcje dot. bezpieczeństwa naleŝy równieŝ przekazywać dalej innym współuŝytkownikom. Przed otwarciem korpusu sterowania naleŝy wyłączyć sterowanie z sieci! Sterowanie moŝe być przyłączane do sieci elektrycznej tylko przez fachowego elektryka! Według przepisu VDE urządzenie sauny moŝe być połączone z siecią tylko poprzez stałe przyłączenie. Zaleca się wyłącznik ochronny prądowy N < 0,03 A. W przypadku zakłóceń nie moŝliwych do usunięcia przez koncesjonowanego fachowego elektryka, naleŝy poinformować serwis Klafs! Stosować tylko oryginalne części zamienne Klafs! Własnowolne zmiany w sterowaniu są niedopuszczalne! MontaŜ sterowania naleŝy przeprowadzać zgodnie z instrukcją montaŝu! Przewody wewnątrz kabiny i ścian kabiny muszą być odizolowane silikonem. Przed uruchomieniem sterowania naleŝy się zawsze upewnić, czy na piecu lub obok pieca sauny nie leŝą Ŝadne palne przedmioty. NIEBEZPIECZEŃSTWO POśARU! Sauny nie moŝna stosować do suszenia prania! Środków do polewania nigdy nie stosować w postaci skoncentrowanej. Stosować tylko podane koncentracje (na 1 litr wody ok kropel)! Jako środek do polewania dopuszczalne są tylko ekstrakty do polewania Klafs! Butelki ze środkiem do polewania nigdy nie przechowywać w kabinie! Do polewania nie stosować płynów zawierających alkohol! NaleŜy regularnie kontrolować piec sauny pod względem uszkodzeń. 4

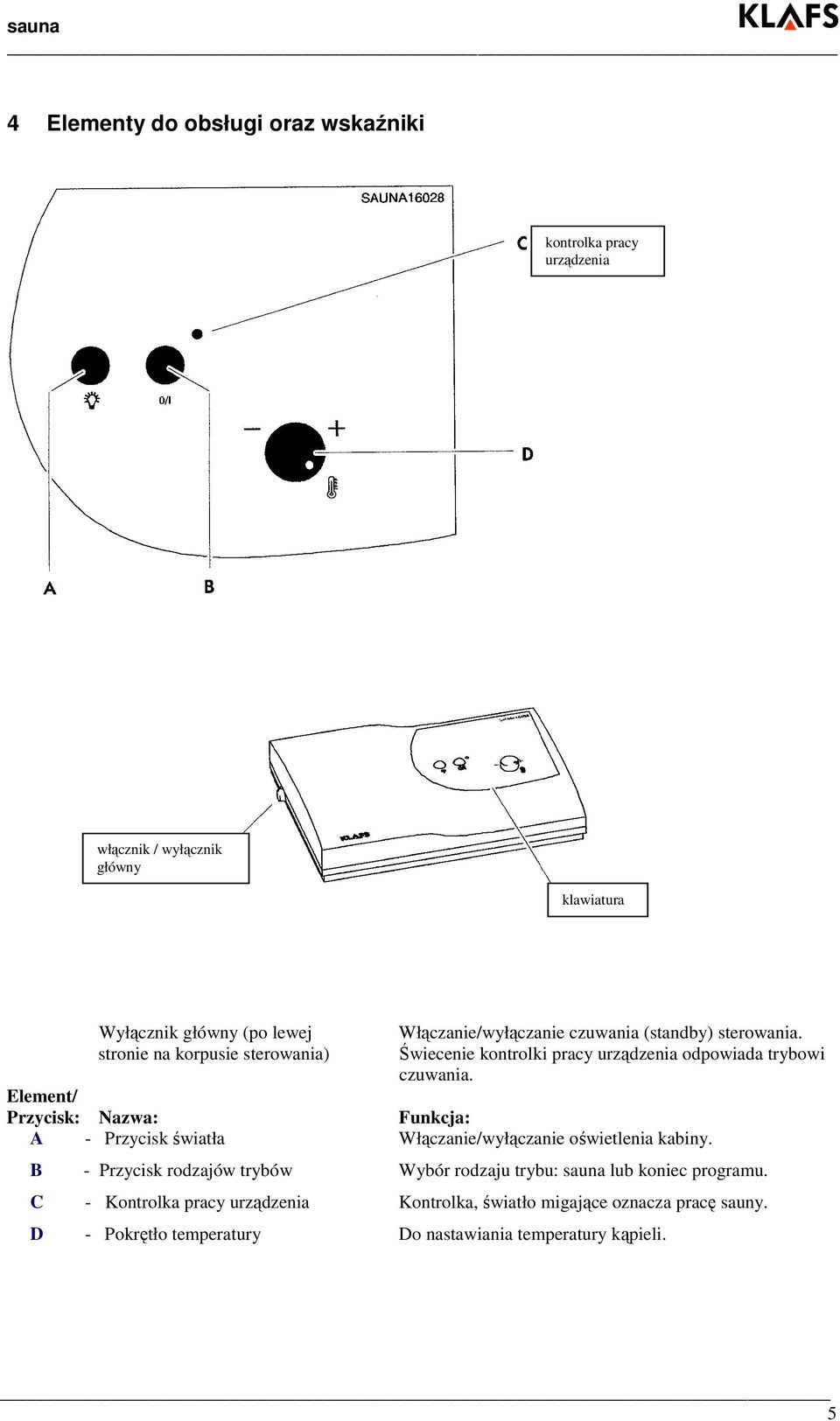

5 4 Elementy do obsługi oraz wskaźniki kontrolka pracy urządzenia włącznik / wyłącznik główny klawiatura Wyłącznik główny (po lewej stronie na korpusie sterowania) Włączanie/wyłączanie czuwania (standby) sterowania. Świecenie kontrolki pracy urządzenia odpowiada trybowi czuwania. Element/ Przycisk: Nazwa: Funkcja: A - Przycisk światła Włączanie/wyłączanie oświetlenia kabiny. B - Przycisk rodzajów trybów Wybór rodzaju trybu: sauna lub koniec programu. C - Kontrolka pracy urządzenia Kontrolka, światło migające oznacza pracę sauny. D - Pokrętło temperatury Do nastawiania temperatury kąpieli. 5

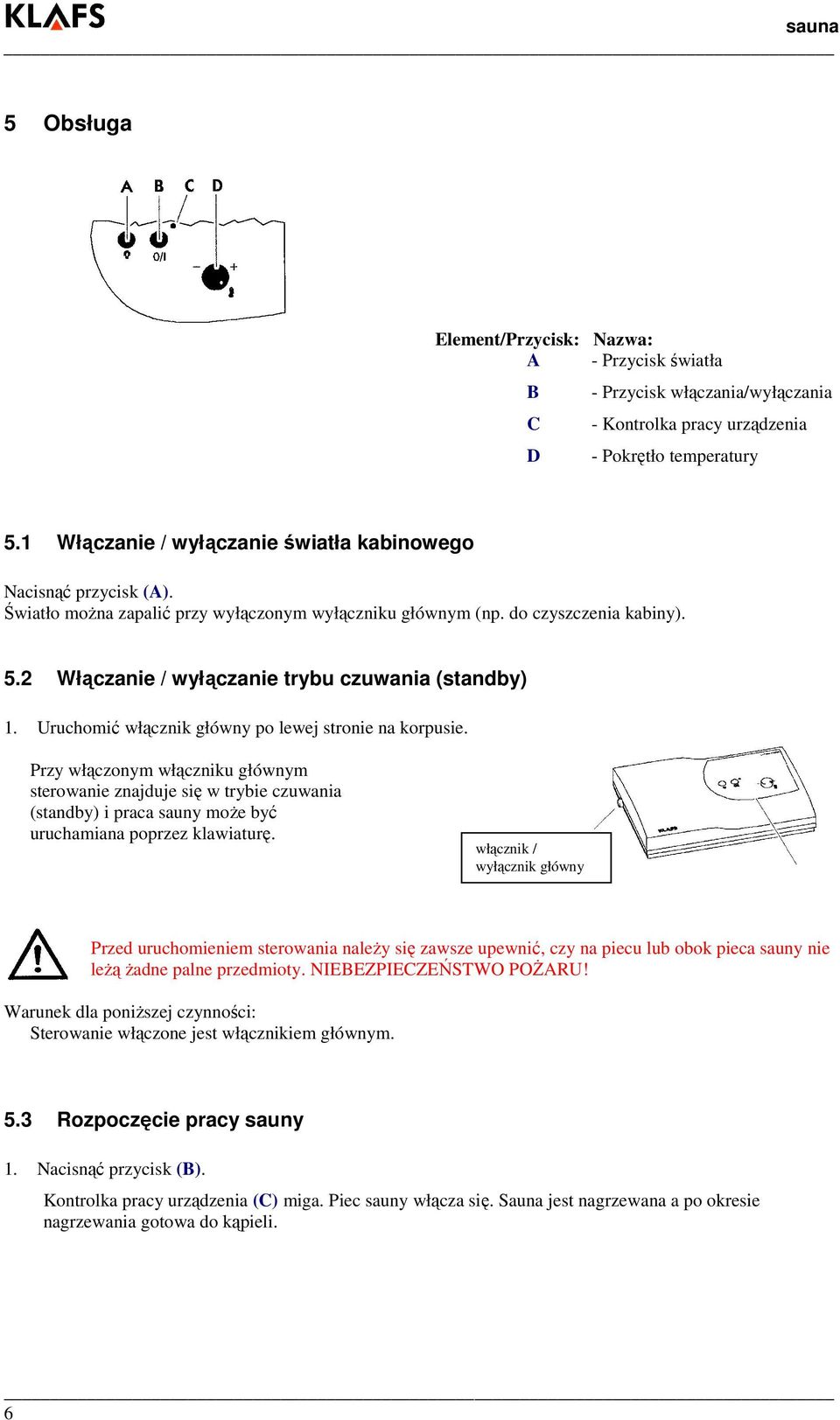

6 5 Obsługa Element/Przycisk: Nazwa: A - Przycisk światła B C D - Przycisk włączania/wyłączania - Kontrolka pracy urządzenia - Pokrętło temperatury 5.1 Włączanie / wyłączanie światła kabinowego Nacisnąć przycisk (A). Światło moŝna zapalić przy wyłączonym wyłączniku głównym (np. do czyszczenia kabiny). 5.2 Włączanie / wyłączanie trybu czuwania (standby) 1. Uruchomić włącznik główny po lewej stronie na korpusie. Przy włączonym włączniku głównym sterowanie znajduje się w trybie czuwania (standby) i praca sauny moŝe być uruchamiana poprzez klawiaturę. włącznik / wyłącznik główny Przed uruchomieniem sterowania naleŝy się zawsze upewnić, czy na piecu lub obok pieca sauny nie leŝą Ŝadne palne przedmioty. NIEBEZPIECZEŃSTWO POśARU! Warunek dla poniŝszej czynności: Sterowanie włączone jest włącznikiem głównym. 5.3 Rozpoczęcie pracy sauny 1. Nacisnąć przycisk (B). Kontrolka pracy urządzenia (C) miga. Piec sauny włącza się. Sauna jest nagrzewana a po okresie nagrzewania gotowa do kąpieli. 6

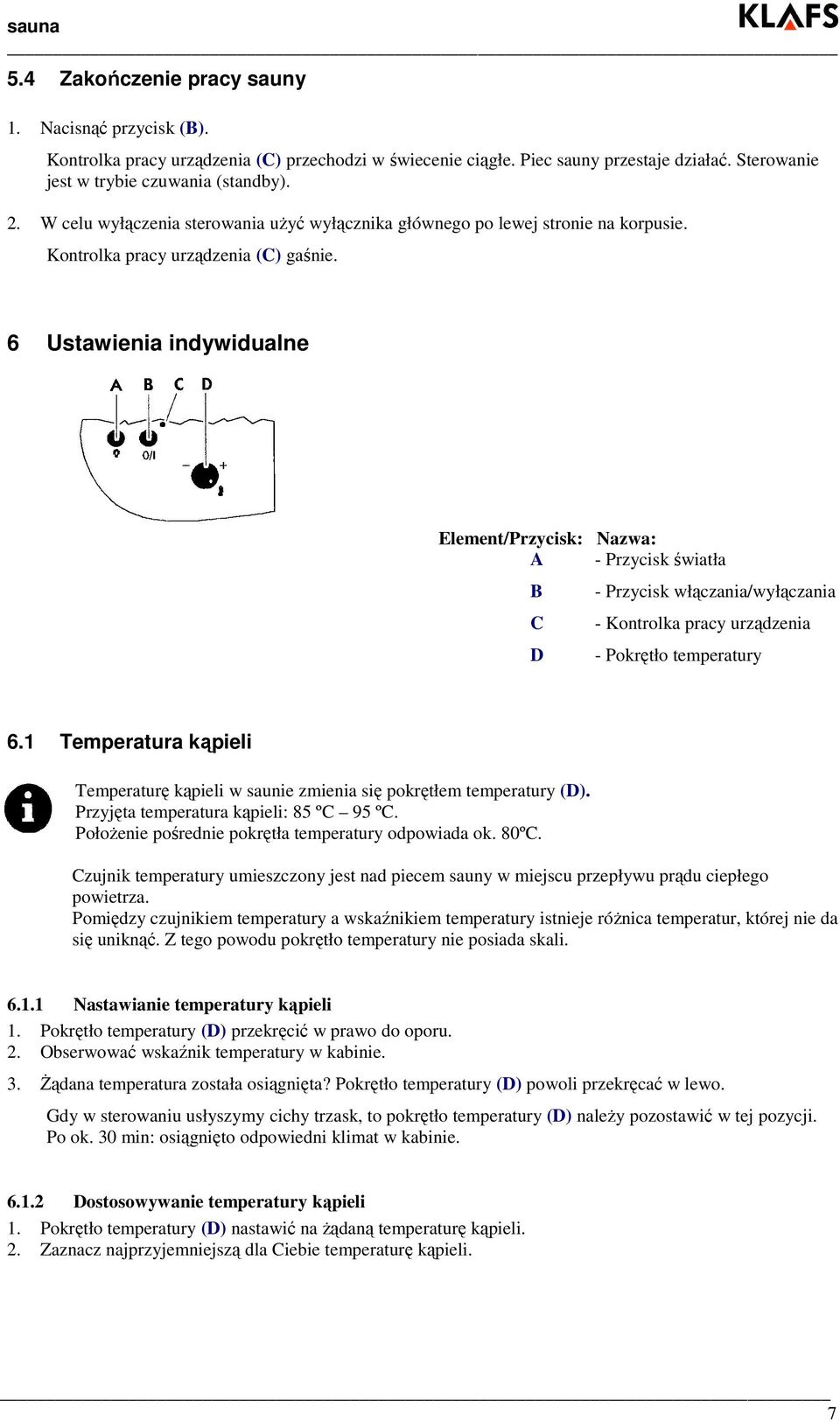

7 5.4 Zakończenie pracy sauny 1. Nacisnąć przycisk (B). Kontrolka pracy urządzenia (C) przechodzi w świecenie ciągłe. Piec sauny przestaje działać. Sterowanie jest w trybie czuwania (standby). 2. W celu wyłączenia sterowania uŝyć wyłącznika głównego po lewej stronie na korpusie. Kontrolka pracy urządzenia (C) gaśnie. 6 Ustawienia indywidualne Element/Przycisk: Nazwa: A - Przycisk światła B C D - Przycisk włączania/wyłączania - Kontrolka pracy urządzenia - Pokrętło temperatury 6.1 Temperatura kąpieli Temperaturę kąpieli w saunie zmienia się pokrętłem temperatury (D). Przyjęta temperatura kąpieli: 85 ºC 95 ºC. PołoŜenie pośrednie pokrętła temperatury odpowiada ok. 80ºC. Czujnik temperatury umieszczony jest nad piecem sauny w miejscu przepływu prądu ciepłego powietrza. Pomiędzy czujnikiem temperatury a wskaźnikiem temperatury istnieje róŝnica temperatur, której nie da się uniknąć. Z tego powodu pokrętło temperatury nie posiada skali Nastawianie temperatury kąpieli 1. Pokrętło temperatury (D) przekręcić w prawo do oporu. 2. Obserwować wskaźnik temperatury w kabinie. 3. śądana temperatura została osiągnięta? Pokrętło temperatury (D) powoli przekręcać w lewo. Gdy w sterowaniu usłyszymy cichy trzask, to pokrętło temperatury (D) naleŝy pozostawić w tej pozycji. Po ok. 30 min: osiągnięto odpowiedni klimat w kabinie Dostosowywanie temperatury kąpieli 1. Pokrętło temperatury (D) nastawić na Ŝądaną temperaturę kąpieli. 2. Zaznacz najprzyjemniejszą dla Ciebie temperaturę kąpieli. 7

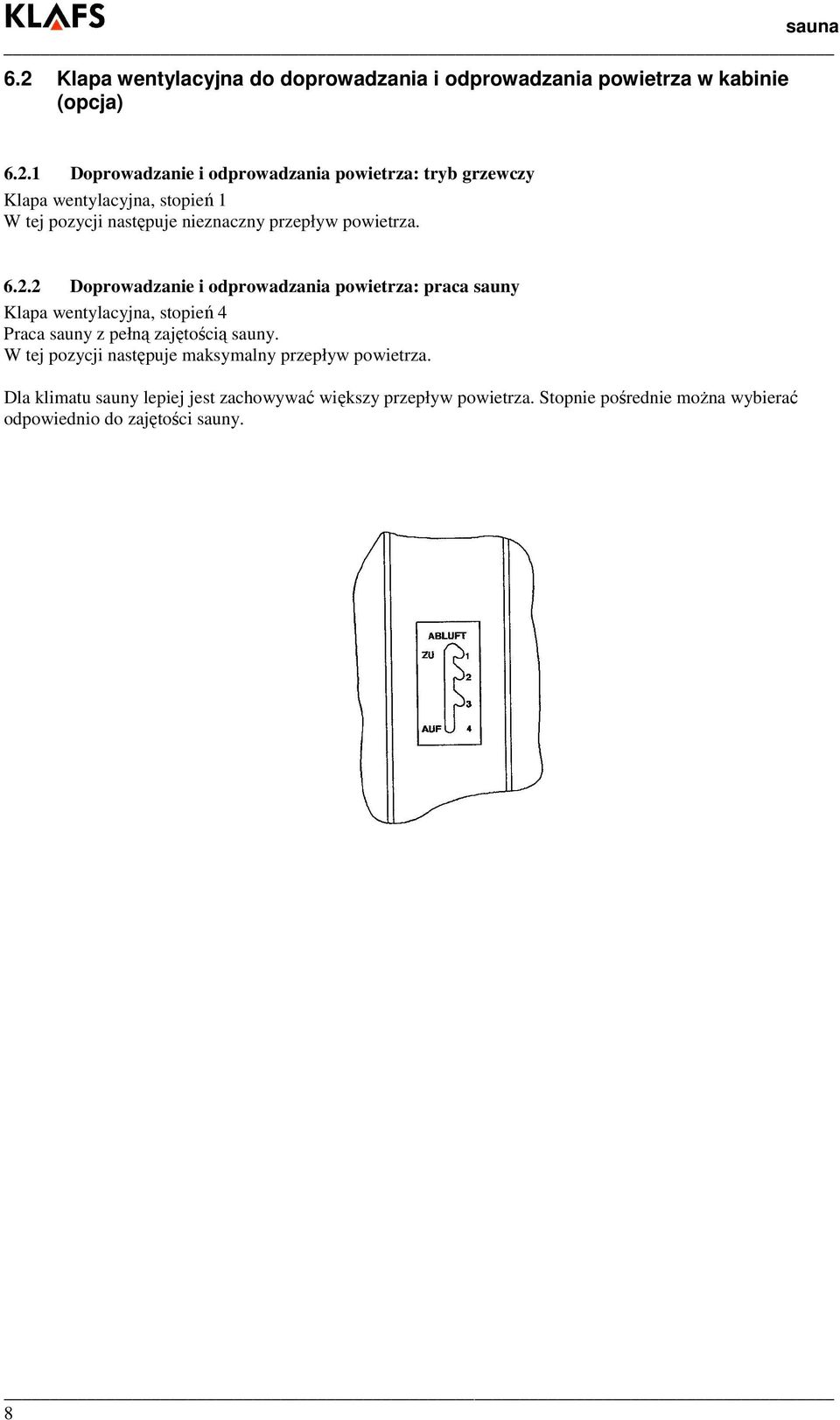

8 6.2 Klapa wentylacyjna do doprowadzania i odprowadzania powietrza w kabinie (opcja) Doprowadzanie i odprowadzania powietrza: tryb grzewczy Klapa wentylacyjna, stopień 1 W tej pozycji następuje nieznaczny przepływ powietrza Doprowadzanie i odprowadzania powietrza: praca sauny Klapa wentylacyjna, stopień 4 Praca sauny z pełną zajętością sauny. W tej pozycji następuje maksymalny przepływ powietrza. Dla klimatu sauny lepiej jest zachowywać większy przepływ powietrza. Stopnie pośrednie moŝna wybierać odpowiednio do zajętości sauny. 8

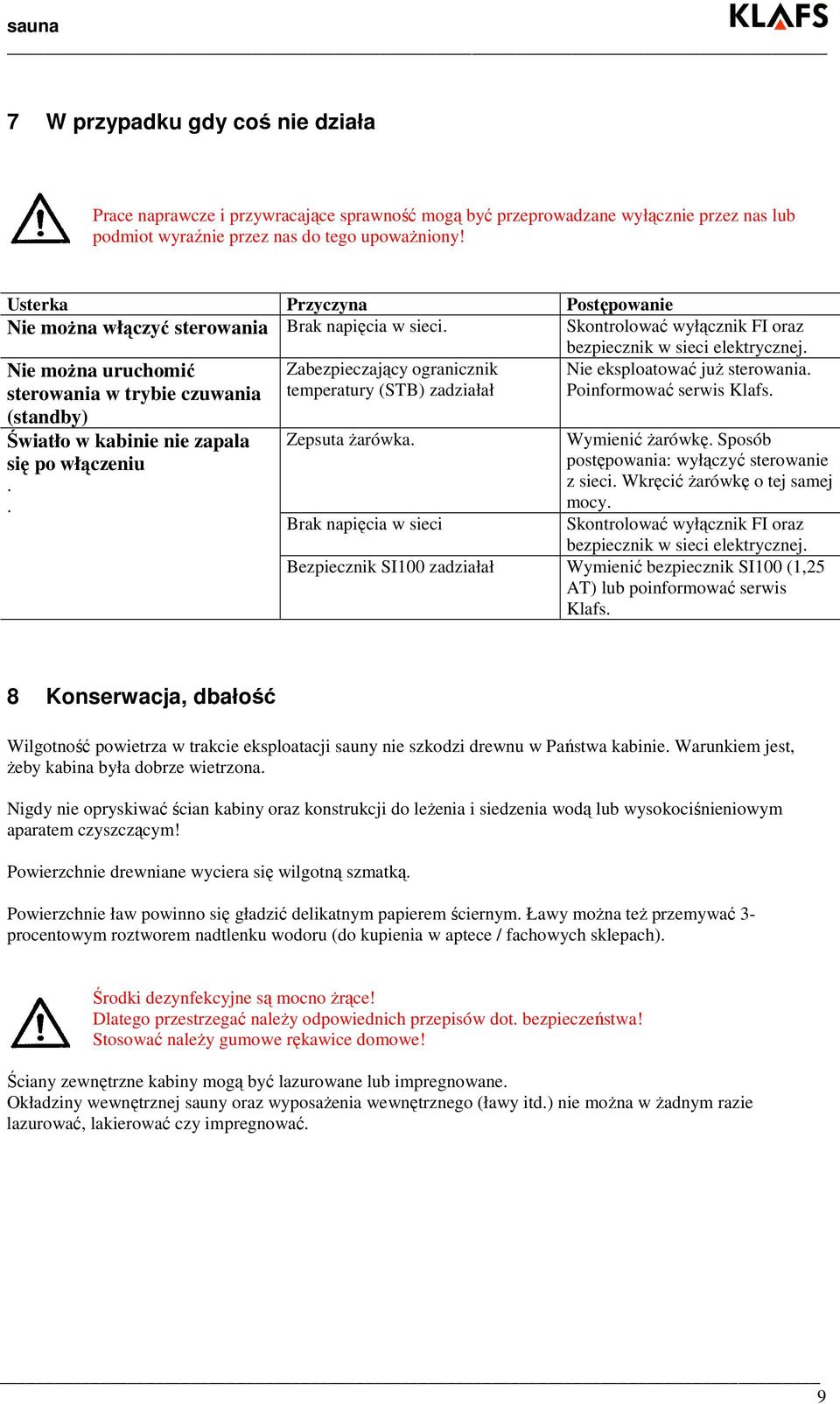

9 7 W przypadku gdy coś nie działa Prace naprawcze i przywracające sprawność mogą być przeprowadzane wyłącznie przez nas lub podmiot wyraźnie przez nas do tego upowaŝniony! Usterka Przyczyna Postępowanie Nie moŝna włączyć sterowania Brak napięcia w sieci. Skontrolować wyłącznik FI oraz bezpiecznik w sieci elektrycznej. Nie moŝna uruchomić sterowania w trybie czuwania (standby) Światło w kabinie nie zapala się po włączeniu.. Zabezpieczający ogranicznik temperatury (STB) zadziałał Zepsuta Ŝarówka. Brak napięcia w sieci Nie eksploatować juŝ sterowania. Poinformować serwis Klafs. Wymienić Ŝarówkę. Sposób postępowania: wyłączyć sterowanie z sieci. Wkręcić Ŝarówkę o tej samej mocy. Skontrolować wyłącznik FI oraz bezpiecznik w sieci elektrycznej. Bezpiecznik SI100 zadziałał Wymienić bezpiecznik SI100 (1,25 AT) lub poinformować serwis Klafs. 8 Konserwacja, dbałość Wilgotność powietrza w trakcie eksploatacji sauny nie szkodzi drewnu w Państwa kabinie. Warunkiem jest, Ŝeby kabina była dobrze wietrzona. Nigdy nie opryskiwać ścian kabiny oraz konstrukcji do leŝenia i siedzenia wodą lub wysokociśnieniowym aparatem czyszczącym! Powierzchnie drewniane wyciera się wilgotną szmatką. Powierzchnie ław powinno się gładzić delikatnym papierem ściernym. Ławy moŝna teŝ przemywać 3- procentowym roztworem nadtlenku wodoru (do kupienia w aptece / fachowych sklepach). Środki dezynfekcyjne są mocno Ŝrące! Dlatego przestrzegać naleŝy odpowiednich przepisów dot. bezpieczeństwa! Stosować naleŝy gumowe rękawice domowe! Ściany zewnętrzne kabiny mogą być lazurowane lub impregnowane. Okładziny wewnętrznej sauny oraz wyposaŝenia wewnętrznego (ławy itd.) nie moŝna w Ŝadnym razie lazurować, lakierować czy impregnować. 9

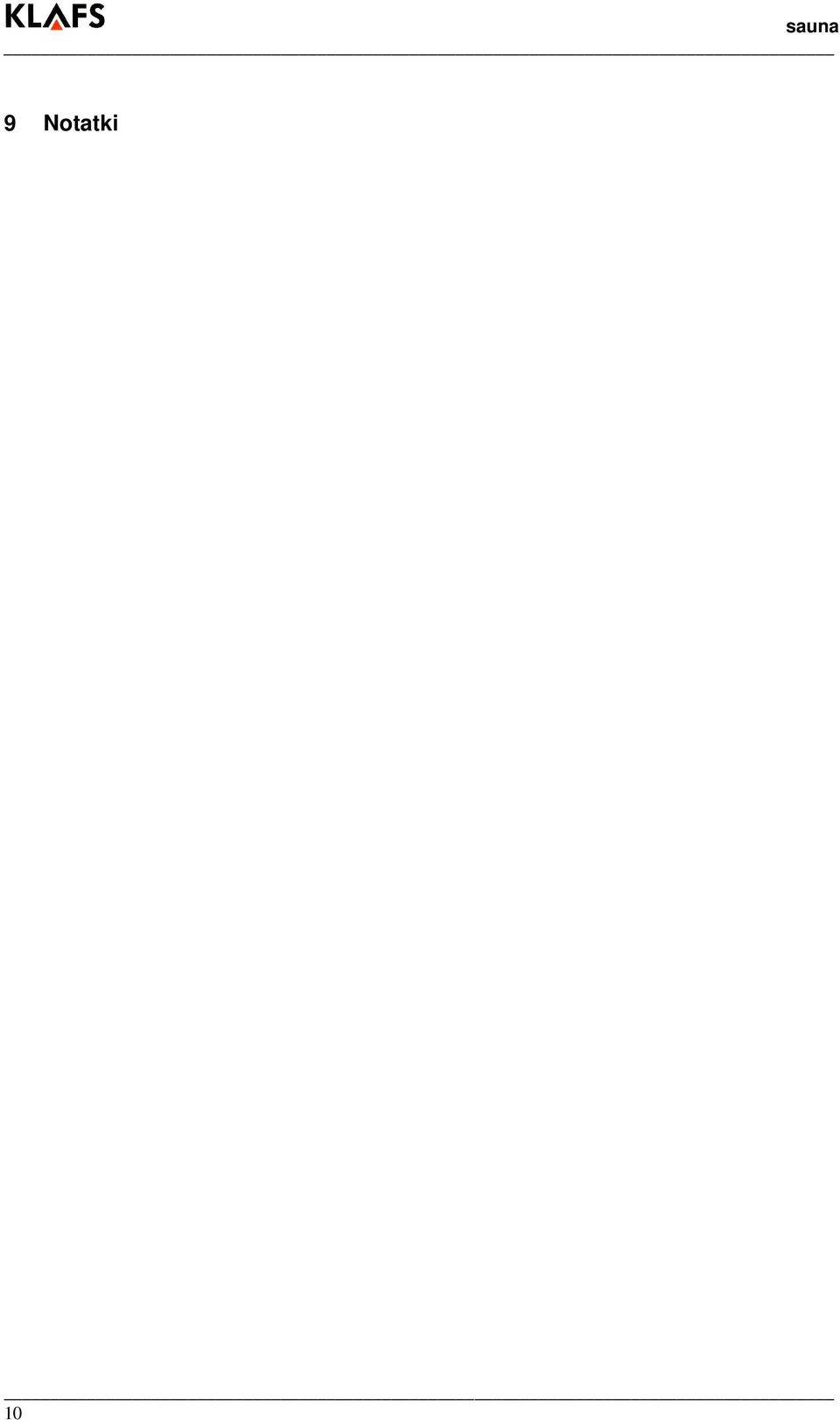

10 9 Notatki 10
