Panel sterujący ET 2 PSD dla pieców z wytwornicą pary SKLE Steamy AD

Transkrypt

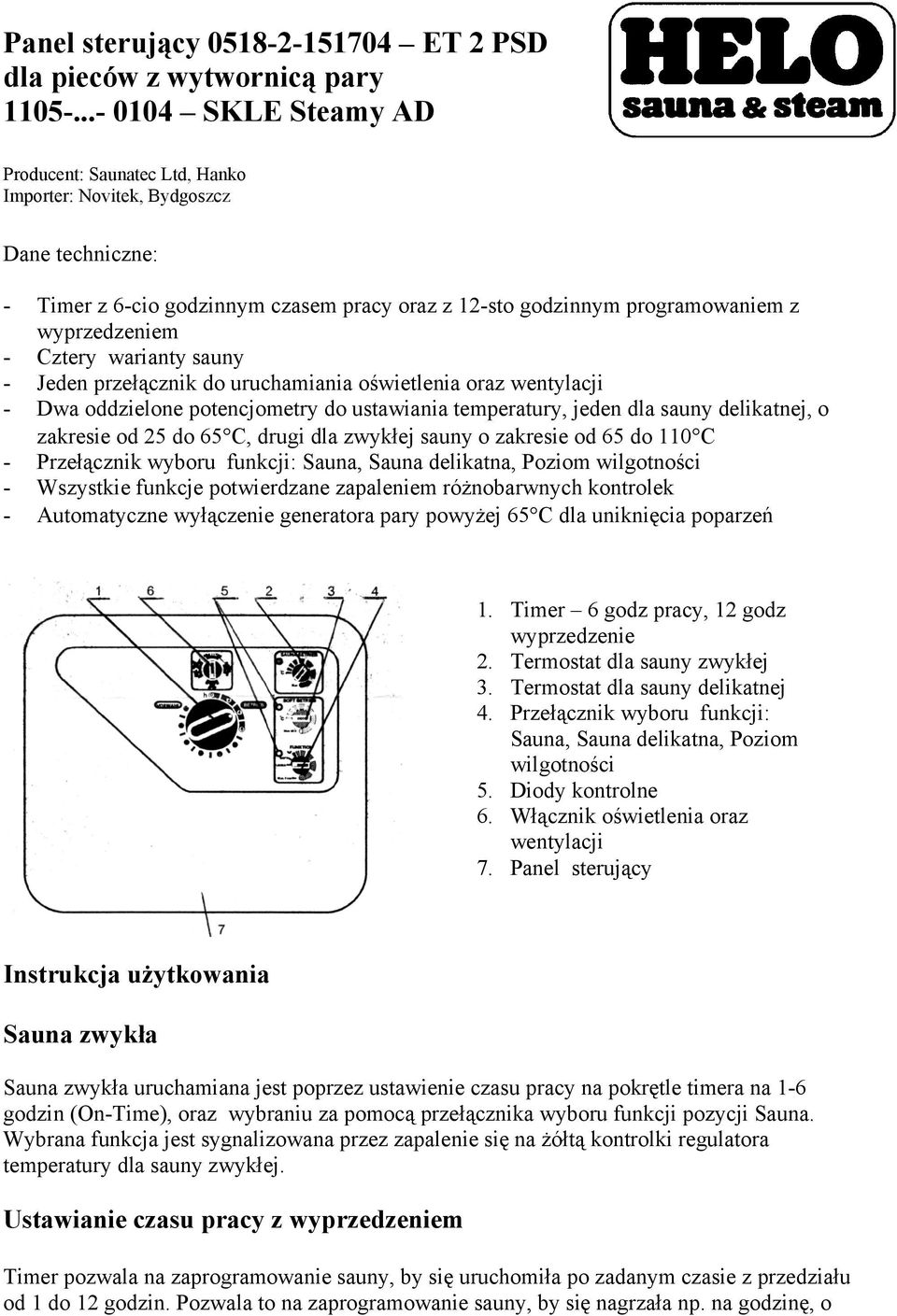

1 Panel sterujący ET 2 PSD dla pieców z wytwornicą pary SKLE Steamy AD Producent: Saunatec Ltd, Hanko Importer: Novitek, Bydgoszcz Dane techniczne: - Timer z 6-cio godzinnym czasem pracy oraz z 12-sto godzinnym programowaniem z wyprzedzeniem - Cztery warianty sauny - Jeden przełącznik do uruchamiania oświetlenia oraz wentylacji - Dwa oddzielone potencjometry do ustawiania temperatury, jeden dla sauny delikatnej, o zakresie od 25 do 65 C, drugi dla zwykłej sauny o zakresie od 65 do 110 C - Przełącznik wyboru funkcji: Sauna, Sauna delikatna, Poziom wilgotności - Wszystkie funkcje potwierdzane zapaleniem różnobarwnych kontrolek - Automatyczne wyłączenie generatora pary powyżej 65 C dla uniknięcia poparzeń 1. Timer 6 godz pracy, 12 godz wyprzedzenie 2. Termostat dla sauny zwykłej 3. Termostat dla sauny delikatnej 4. Przełącznik wyboru funkcji: Sauna, Sauna delikatna, Poziom wilgotności 5. Diody kontrolne 6. Włącznik oświetlenia oraz wentylacji 7. Panel sterujący Instrukcja użytkowania Sauna zwykła Sauna zwykła uruchamiana jest poprzez ustawienie czasu pracy na pokrętle timera na 1-6 godzin (On-Time), oraz wybraniu za pomocą przełącznika wyboru funkcji pozycji Sauna. Wybrana funkcja jest sygnalizowana przez zapalenie się na żółtą kontrolki regulatora temperatury dla sauny zwykłej. Ustawianie czasu pracy z wyprzedzeniem Timer pozwala na zaprogramowanie sauny, by się uruchomiła po zadanym czasie z przedziału od 1 do 12 godzin. Pozwala to na zaprogramowanie sauny, by się nagrzała np. na godzinę, o

2 której wracamy z pracy. Aby zaprogramować urządzenie należy wybrać żądany czas po jakim sauna ma rozpocząć pracę za pomocą pokrętła Timera z zakresu PRESET. Należy pamiętać o wybraniu pozostałymi przełącznikami rodzaju sauny i oczekiwanej temperatury. Sauna delikatna Sauna delikatna uruchamiana jest poprzez ustawienie przełącznika wyboru funkcji w pozycji Soft, co zostanie potwierdzone zapaleniem się kontrolek przełącznika wyboru funkcji oraz obok regulatora temperatury dla sauny delikatnej na żółto. Dioda obok regulatora temperatury dla sauny delikatnej będzie zmieniać kolor na czerwony za każdym razem, kiedy temperatura w saunie przekroczy 65 C. W takim przypadku nie jest możliwe korzystanie z wytwornicy pary. Ustawienie to może być stosowane do nagrzewania sauny. Sauna delikatna z parą Sauna delikatna z parą jest połączeniem pary oraz gorącego powietrza w zakresie od 25 do 65 C. W celu wybrania tej funkcji należy ustawić przełącznik wyboru funkcji w pozycji pomiędzy %F - Max humidity, w zależności od żądanej ilości wilgotności w saunie. Zostanie to zasygnalizowane zapaleniem na zielono kontrolki przełącznika wyboru funkcji. Po kilku minutach generator pary rozpocznie pracę. Jeżeli dioda regulatora temperatury dla sauny delikatnej zmieni kolor na czerwony, oznacza to, że temperatura przekroczyła 65 C. Automatycznie, aby uniknąć poparzeń, wyłączy się generator pary. Uruchomi się on ponownie, gdy temperatura w saunie spadnie poniżej 65 C, kolor kontrolki zmieni się z powrotem na żółty. Łaźnia parowa Łaźnię parową uruchamia się ustawiając przełącznik wyboru funkcji na żądaną wilgotność (%F Max humidity), a regulator temperatury sauny delikatnej w pozycji minimum. Zostanie to potwierdzone zapaleniem się kontrolki przełącznika wyboru funkcji na zielono. Generator pary uaktywni się po uzyskaniu temperatury koniecznej do wytwarzania pary. Jakość wody Należy zwrócić uwagę na jakość wody w instalacji (wersje AD) lub nalewanej ręcznie do zbiornika generatora pary (wersje MD). Nie należy używać wody o zbyt dużej zawartości kamienia (twardej); nie należy wlewać do zbiornika żadnego typu esencji zapachowych lub aromatów. Stosowanie złej jakości wody lub wlewanie aromatów (esencji) do zbiornika może prowadzić do uszkodzenia urządzenia i powoduje utratę gwarancji!

3 Ustawienia dla czterech wariantów sauny. Sauna normalna Sucha, od 65 od 110 C Delikatna sauna Sucha, od 25 do 65 C żółta żółte Delikatna sauna z parą Mokra, od 25 do 65 C Żółta/czerwona* Łaźnia parowa Mokra, bez dogrzewania Żółta/czerwona* zielona zielona *) Dioda SOFT zmienia kolor na czerwony po przekroczeniu temperatury 65 C.; Wytwornica pary zostaje odłączona, by zapobiec poparzeniom. Po opadnięciu temperatury poniżej 65 C wytwornica włącza się ponownie, a dioda zmienia kolor na żółty. Ustawienia włącznika światła i wentylatora: Światło + Światło Wentylacja Wentylacja

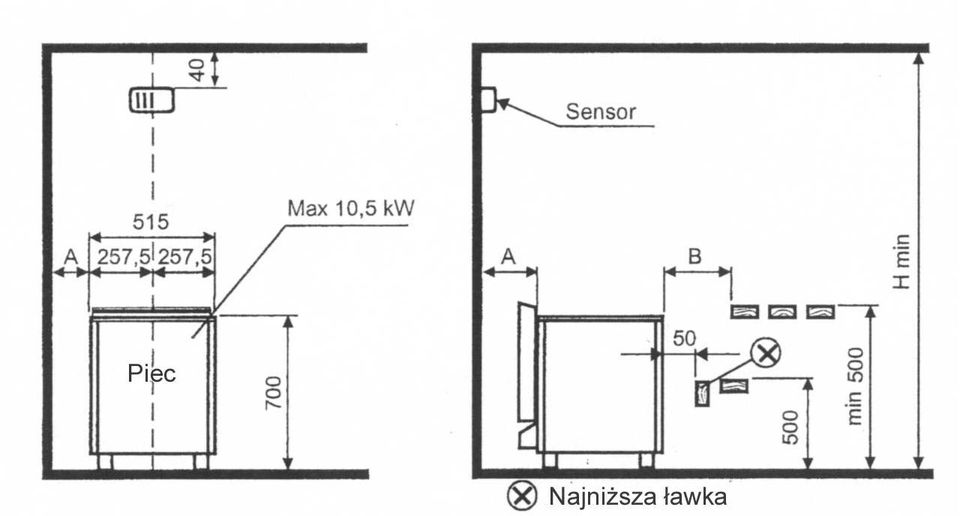

4 PODŁĄCZENIE Instalacja i podłączenie ogrzewacza do sauny oraz innych urządzeń elektrycznych powinna być wykonywana tylko przez wykwalifikowanego elektryka z uprawnieniami. Instalacja czujnika: 1 Niebieski 2 Biały 3 Czerwony 4 Żółty PRZÓD TYŁ
