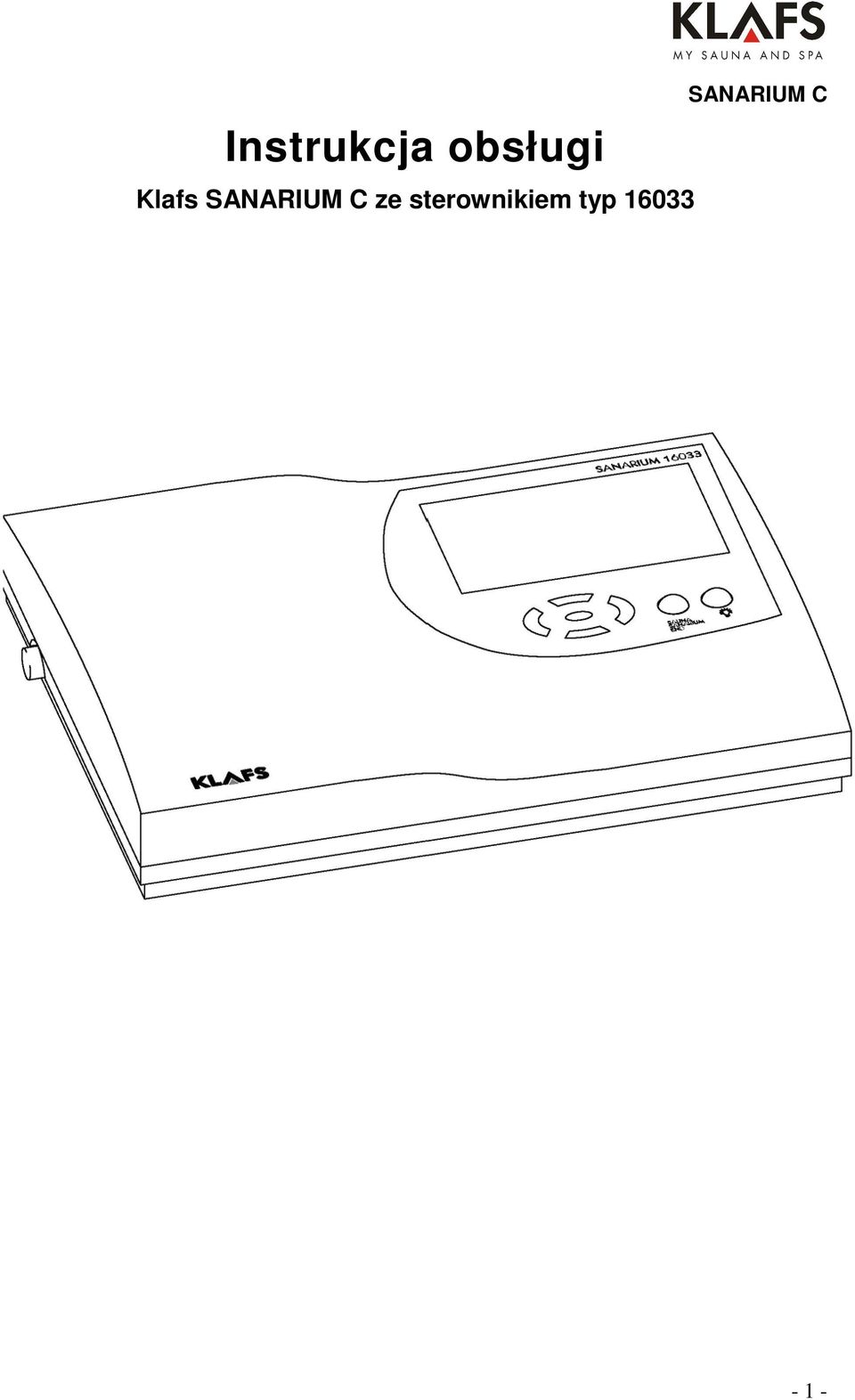

1 Instrukcja obsługi Klafs SANARIUM C ze sterownikiem typ SANARIUM C - 1 -

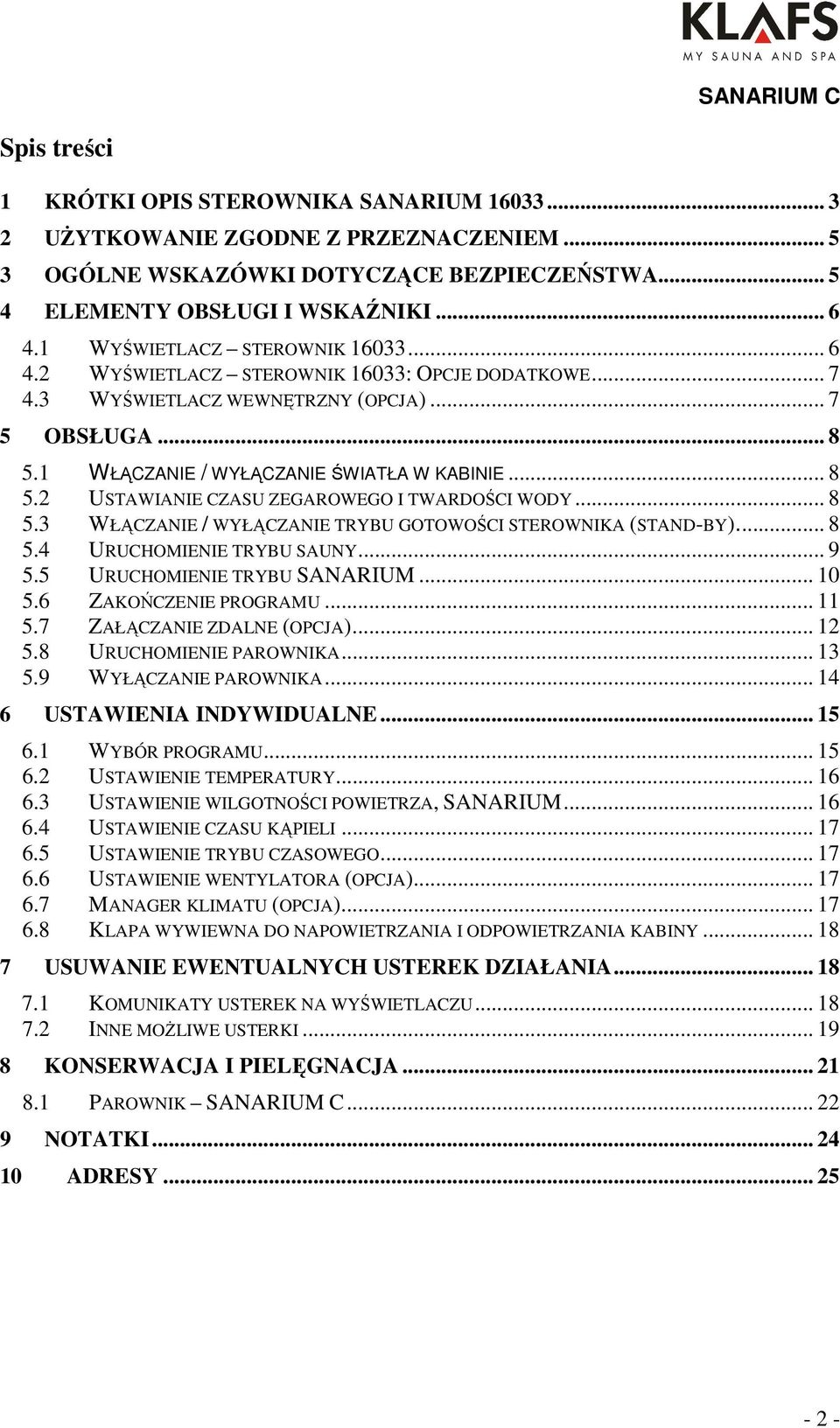

2 Spis treści 1 KRÓTKI OPIS STEROWNIKA SANARIUM UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ELEMENTY OBSŁUGI I WSKAŹNIKI WYŚWIETLACZ STEROWNIK WYŚWIETLACZ STEROWNIK 16033: OPCJE DODATKOWE WYŚWIETLACZ WEWNĘTRZNY (OPCJA) OBSŁUGA WŁĄCZANIE / WYŁĄCZANIE ŚWIATŁA W KABINIE USTAWIANIE CZASU ZEGAROWEGO I TWARDOŚCI WODY WŁĄCZANIE / WYŁĄCZANIE TRYBU GOTOWOŚCI STEROWNIKA (STAND-BY) URUCHOMIENIE TRYBU SAUNY URUCHOMIENIE TRYBU SANARIUM ZAKOŃCZENIE PROGRAMU ZAŁĄCZANIE ZDALNE (OPCJA) URUCHOMIENIE PAROWNIKA WYŁĄCZANIE PAROWNIKA USTAWIENIA INDYWIDUALNE WYBÓR PROGRAMU USTAWIENIE TEMPERATURY USTAWIENIE WILGOTNOŚCI POWIETRZA, SANARIUM USTAWIENIE CZASU KĄPIELI USTAWIENIE TRYBU CZASOWEGO USTAWIENIE WENTYLATORA (OPCJA) MANAGER KLIMATU (OPCJA) KLAPA WYWIEWNA DO NAPOWIETRZANIA I ODPOWIETRZANIA KABINY USUWANIE EWENTUALNYCH USTEREK DZIAŁANIA KOMUNIKATY USTEREK NA WYŚWIETLACZU INNE MOŻLIWE USTERKI KONSERWACJA I PIELĘGNACJA PAROWNIK SANARIUM C NOTATKI ADRESY

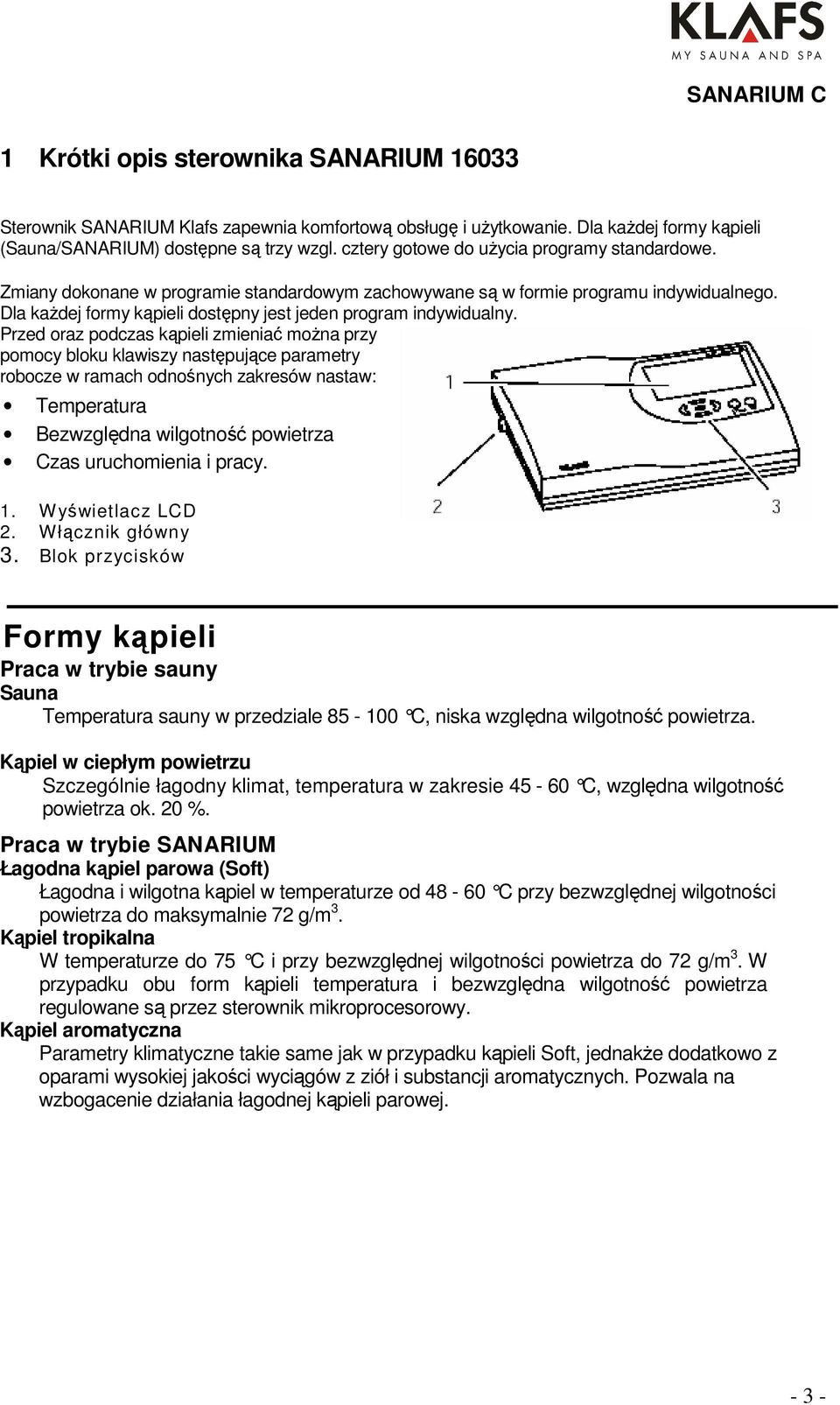

3 1 Krótki opis sterownika SANARIUM Sterownik SANARIUM Klafs zapewnia komfortową obsługę i użytkowanie. Dla każdej formy kąpieli (Sauna/SANARIUM) dostępne są trzy wzgl. cztery gotowe do użycia programy standardowe. Zmiany dokonane w programie standardowym zachowywane są w formie programu indywidualnego. Dla każdej formy kąpieli dostępny jest jeden program indywidualny. Przed oraz podczas kąpieli zmieniać można przy pomocy bloku klawiszy następujące parametry robocze w ramach odnośnych zakresów nastaw: Temperatura Bezwzględna wilgotność powietrza Czas uruchomienia i pracy. 1. Wyświetlacz LCD 2. Włącznik główny 3. Blok przycisków Formy kąpieli Praca w trybie sauny Sauna Temperatura sauny w przedziale C, niska w zględna wilgotność powietrza. Kąpiel w ciepłym powietrzu Szczególnie łagodny klimat, temperatura w zakresie C, względna wilgotność powietrza ok. 20 %. Praca w trybie SANARIUM Łagodna kąpiel parowa (Soft) Łagodna i wilgotna kąpiel w temperaturze od C przy bezwzględnej wilgotności powietrza do maksymalnie 72 g/m 3. Kąpiel tropikalna W temperaturze do 75 C i przy bezwzględnej wilgotności powietrza do 72 g/m 3. W przypadku obu form kąpieli temperatura i bezwzględna wilgotność powietrza regulowane są przez sterownik mikroprocesorowy. Kąpiel aromatyczna Parametry klimatyczne takie same jak w przypadku kąpieli Soft, jednakże dodatkowo z oparami wysokiej jakości wyciągów z ziół i substancji aromatycznych. Pozwala na wzbogacenie działania łagodnej kąpieli parowej

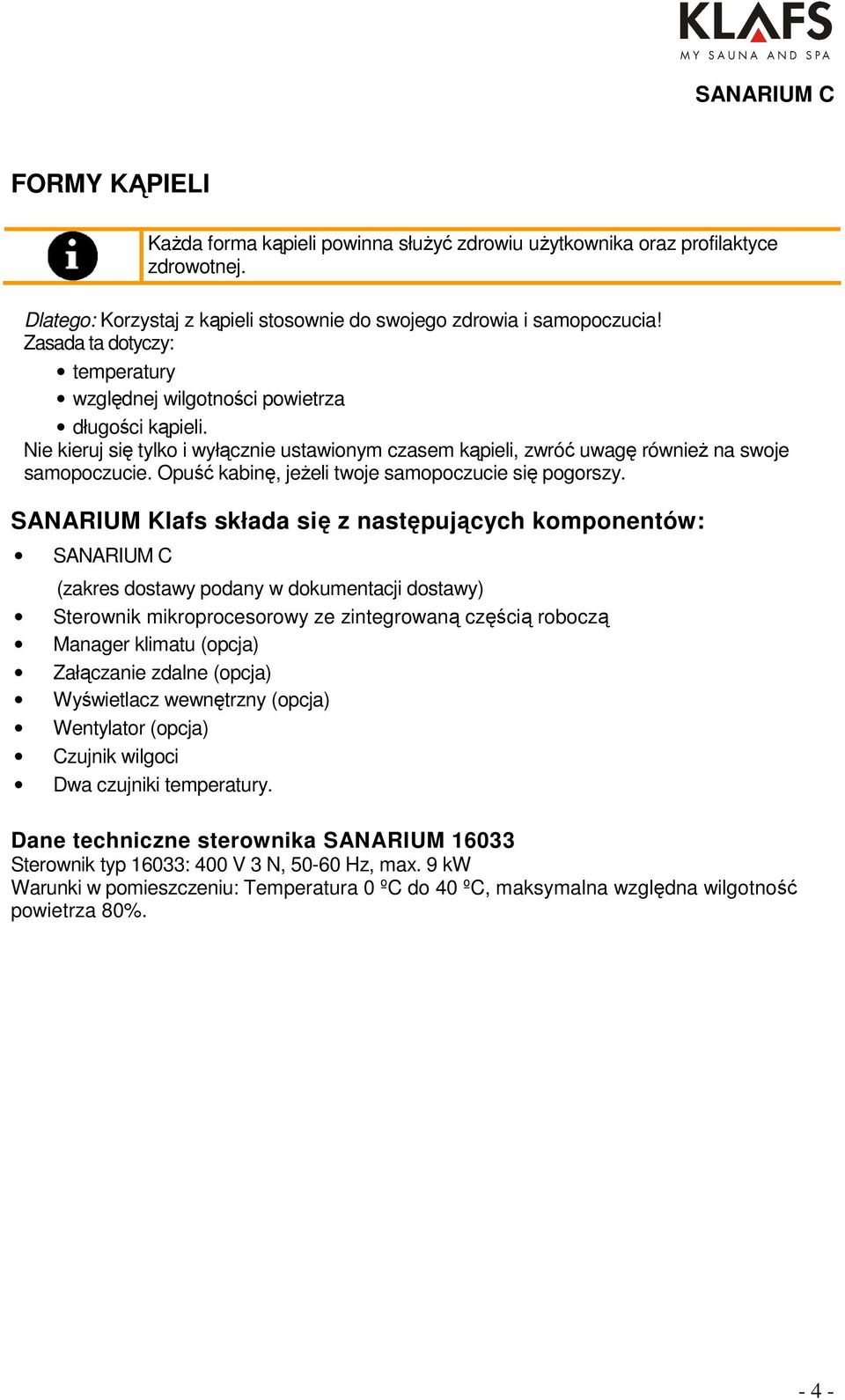

4 FORMY KĄPIELI Każda forma kąpieli powinna służyć zdrowiu użytkownika oraz profilaktyce zdrowotnej. Dlatego: Korzystaj z kąpieli stosownie do swojego zdrowia i samopoczucia! Zasada ta dotyczy: temperatury względnej wilgotności powietrza długości kąpieli. Nie kieruj się tylko i wyłącznie ustawionym czasem kąpieli, zwróć uwagę również na swoje samopoczucie. Opuść kabinę, jeżeli twoje samopoczucie się pogorszy. SANARIUM Klafs składa się z następujących komponentów: SANARIUM C (zakres dostawy podany w dokumentacji dostawy) Sterownik mikroprocesorowy ze zintegrowaną częścią roboczą Manager klimatu (opcja) Załączanie zdalne (opcja) Wyświetlacz wewnętrzny (opcja) Wentylator (opcja) Czujnik wilgoci Dwa czujniki temperatury. Dane techniczne sterownika SANARIUM Sterownik typ 16033: 400 V 3 N, Hz, max. 9 kw Warunki w pomieszczeniu: Temperatura 0 ºC do 40 ºC, maksymalna względna wilgotność powietrza 80%

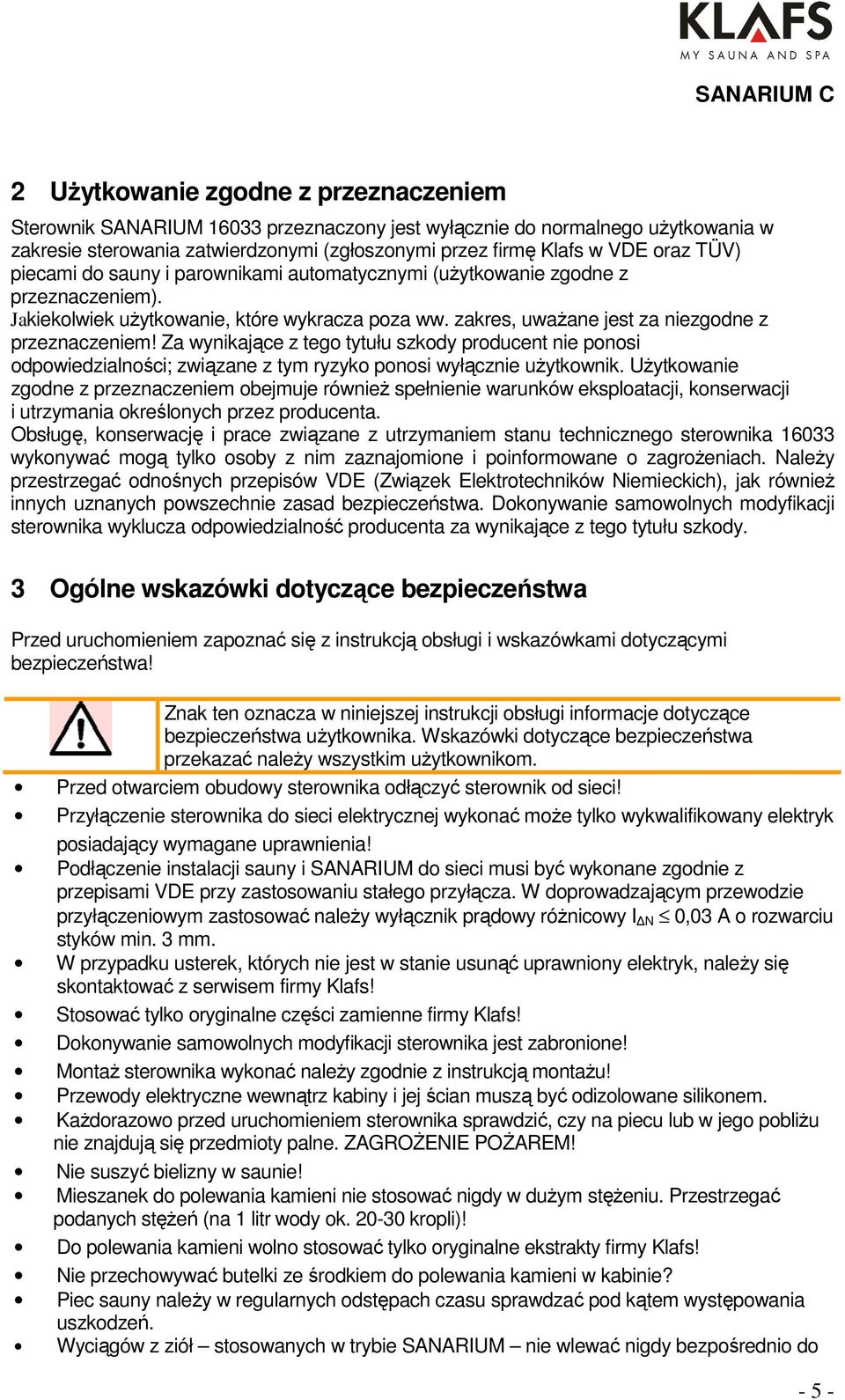

5 2 Użytkowanie zgodne z przeznaczeniem Sterownik SANARIUM przeznaczony jest wyłącznie do normalnego użytkowania w zakresie sterowania zatwierdzonymi (zgłoszonymi przez firmę Klafs w VDE oraz TÜV) piecami do sauny i parownikami automatycznymi (użytkowanie zgodne z przeznaczeniem). Jakiekolwiek użytkowanie, które wykracza poza ww. zakres, uważane jest za niezgodne z przeznaczeniem! Za wynikające z tego tytułu szkody producent nie ponosi odpowiedzialności; związane z tym ryzyko ponosi wyłącznie użytkownik. Użytkowanie zgodne z przeznaczeniem obejmuje również spełnienie warunków eksploatacji, konserwacji i utrzymania określonych przez producenta. Obsługę, konserwację i prace związane z utrzymaniem stanu technicznego sterownika wykonywać mogą tylko osoby z nim zaznajomione i poinformowane o zagrożeniach. Należy przestrzegać odnośnych przepisów VDE (Związek Elektrotechników Niemieckich), jak również innych uznanych powszechnie zasad bezpieczeństwa. Dokonywanie samowolnych modyfikacji sterownika wyklucza odpowiedzialność producenta za wynikające z tego tytułu szkody. 3 Ogólne wskazówki dotyczące bezpieczeństwa Przed uruchomieniem zapoznać się z instrukcją obsługi i wskazówkami dotyczącymi bezpieczeństwa! Znak ten oznacza w niniejszej instrukcji obsługi informacje dotyczące bezpieczeństwa użytkownika. Wskazówki dotyczące bezpieczeństwa przekazać należy wszystkim użytkownikom. Przed otwarciem obudowy sterownika odłączyć sterownik od sieci! Przyłączenie sterownika do sieci elektrycznej wykonać może tylko wykwalifikowany elektryk posiadający wymagane uprawnienia! Podłączenie instalacji sauny i SANARIUM do sieci musi być wykonane zgodnie z przepisami VDE przy zastosowaniu stałego przyłącza. W doprowadzającym przewodzie przyłączeniowym zastosować należy wyłącznik prądowy różnicowy I N 0,03 A o rozwarciu styków min. 3 mm. W przypadku usterek, których nie jest w stanie usunąć uprawniony elektryk, należy się skontaktować z serwisem firmy Klafs! Stosować tylko oryginalne części zamienne firmy Klafs! Dokonywanie samowolnych modyfikacji sterownika jest zabronione! Montaż sterownika wykonać należy zgodnie z instrukcją montażu! Przewody elektryczne wewnątrz kabiny i jej ścian muszą być odizolowane silikonem. Każdorazowo przed uruchomieniem sterownika sprawdzić, czy na piecu lub w jego pobliżu nie znajdują się przedmioty palne. ZAGROŻENIE POŻAREM! Nie suszyć bielizny w saunie! Mieszanek do polewania kamieni nie stosować nigdy w dużym stężeniu. Przestrzegać podanych stężeń (na 1 litr wody ok kropli)! Do polewania kamieni wolno stosować tylko oryginalne ekstrakty firmy Klafs! Nie przechowywać butelki ze środkiem do polewania kamieni w kabinie? Piec sauny należy w regularnych odstępach czasu sprawdzać pod kątem występowania uszkodzeń. Wyciągów z ziół stosowanych w trybie SANARIUM nie wlewać nigdy bezpośrednio do - 5 -

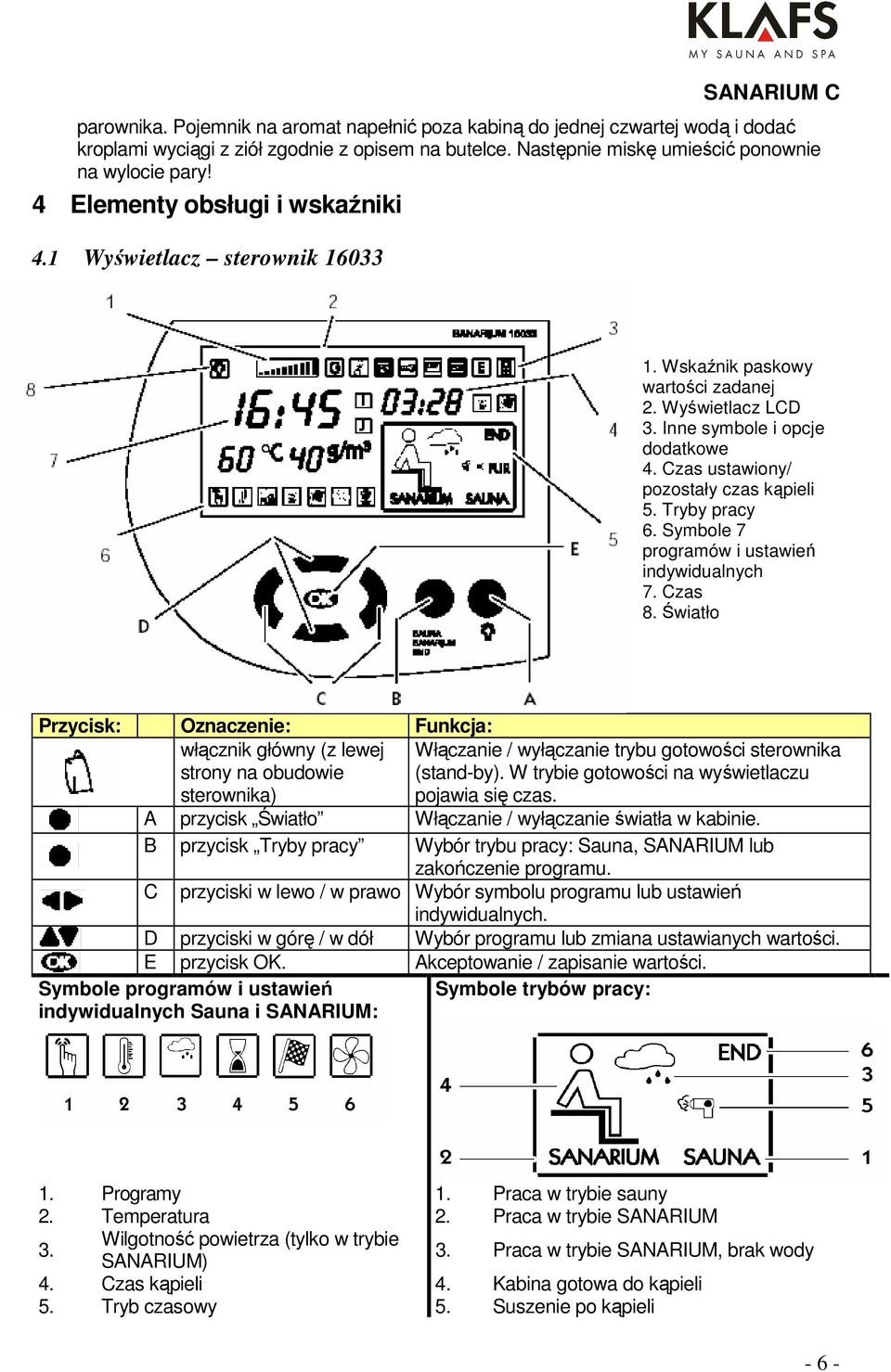

6 parownika. Pojemnik na aromat napełnić poza kabiną do jednej czwartej wodą i dodać kroplami wyciągi z ziół zgodnie z opisem na butelce. Następnie miskę umieścić ponownie na wylocie pary! 4 Elementy obsługi i wskaźniki 4.1 Wyświetlacz sterownik Wskaźnik paskowy wartości zadanej 2. Wyświetlacz LCD 3. Inne symbole i opcje dodatkowe 4. Czas ustawiony/ pozostały czas kąpieli 5. Tryby pracy 6. Symbole 7 programów i ustawień indywidualnych 7. Czas 8. Światło Przycisk: Oznaczenie: Funkcja: włącznik główny (z lewej strony na obudowie sterownika) Włączanie / wyłączanie trybu gotowości sterownika (stand-by). W trybie gotowości na wyświetlaczu pojawia się czas. A przycisk Światło Włączanie / wyłączanie światła w kabinie. B przycisk Tryby pracy Wybór trybu pracy: Sauna, SANARIUM lub zakończenie programu. C przyciski w lewo / w prawo Wybór symbolu programu lub ustawień indywidualnych. D przyciski w górę / w dół Wybór programu lub zmiana ustawianych wartości. E przycisk OK. Akceptowanie / zapisanie wartości. Symbole trybów pracy: Symbole programów i ustawień indywidualnych Sauna i SANARIUM: 1. Programy 1. Praca w trybie sauny 2. Temperatura 2. Praca w trybie SANARIUM 3. Wilgotność powietrza (tylko w trybie SANARIUM) 3. Praca w trybie SANARIUM, brak wody 4. Czas kąpieli 4. Kabina gotowa do kąpieli 5. Tryb czasowy 5. Suszenie po kąpieli - 6 -

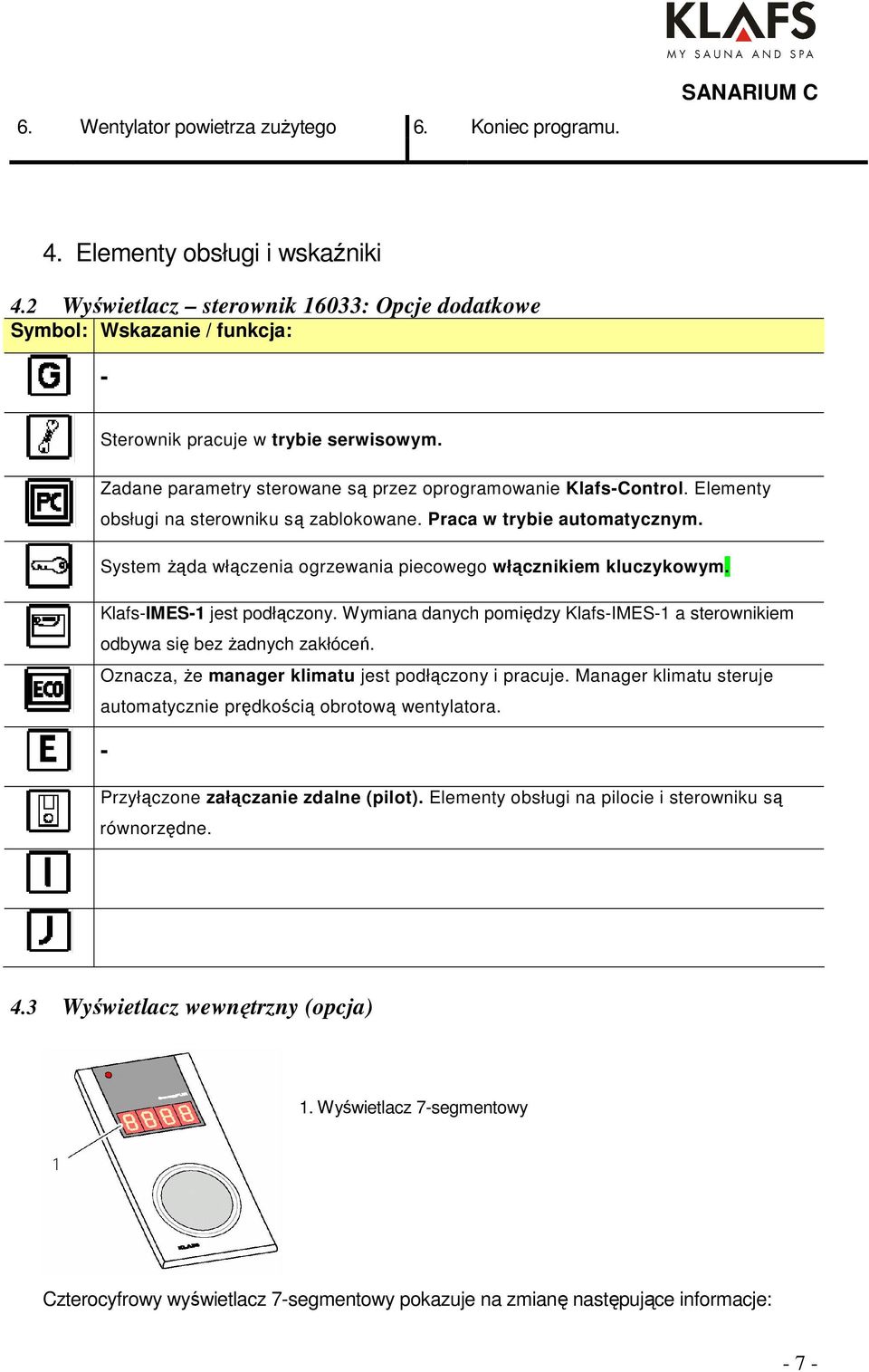

7 6. Wentylator powietrza zużytego 6. Koniec programu. SANARIUM C 4. Elementy obsługi i wskaźniki 4.2 Wyświetlacz sterownik 16033: Opcje dodatkowe Symbol: Wskazanie / funkcja: - Sterownik pracuje w trybie serwisowym. Zadane parametry sterowane są przez oprogramowanie Klafs-Control. Elementy obsługi na sterowniku są zablokowane. Praca w trybie automatycznym. System żąda włączenia ogrzewania piecowego włącznikiem kluczykowym. Klafs-IMES-1 jest podłączony. Wymiana danych pomiędzy Klafs-IMES-1 a sterownikiem odbywa się bez żadnych zakłóceń. Oznacza, że manager klimatu jest podłączony i pracuje. Manager klimatu steruje automatycznie prędkością obrotową wentylatora. - Przyłączone załączanie zdalne (pilot). Elementy obsługi na pilocie i sterowniku są równorzędne. 4.3 Wyświetlacz wewnętrzny (opcja) 1. Wyświetlacz 7-segmentowy Czterocyfrowy wyświetlacz 7-segmentowy pokazuje na zmianę następujące informacje: - 7 -

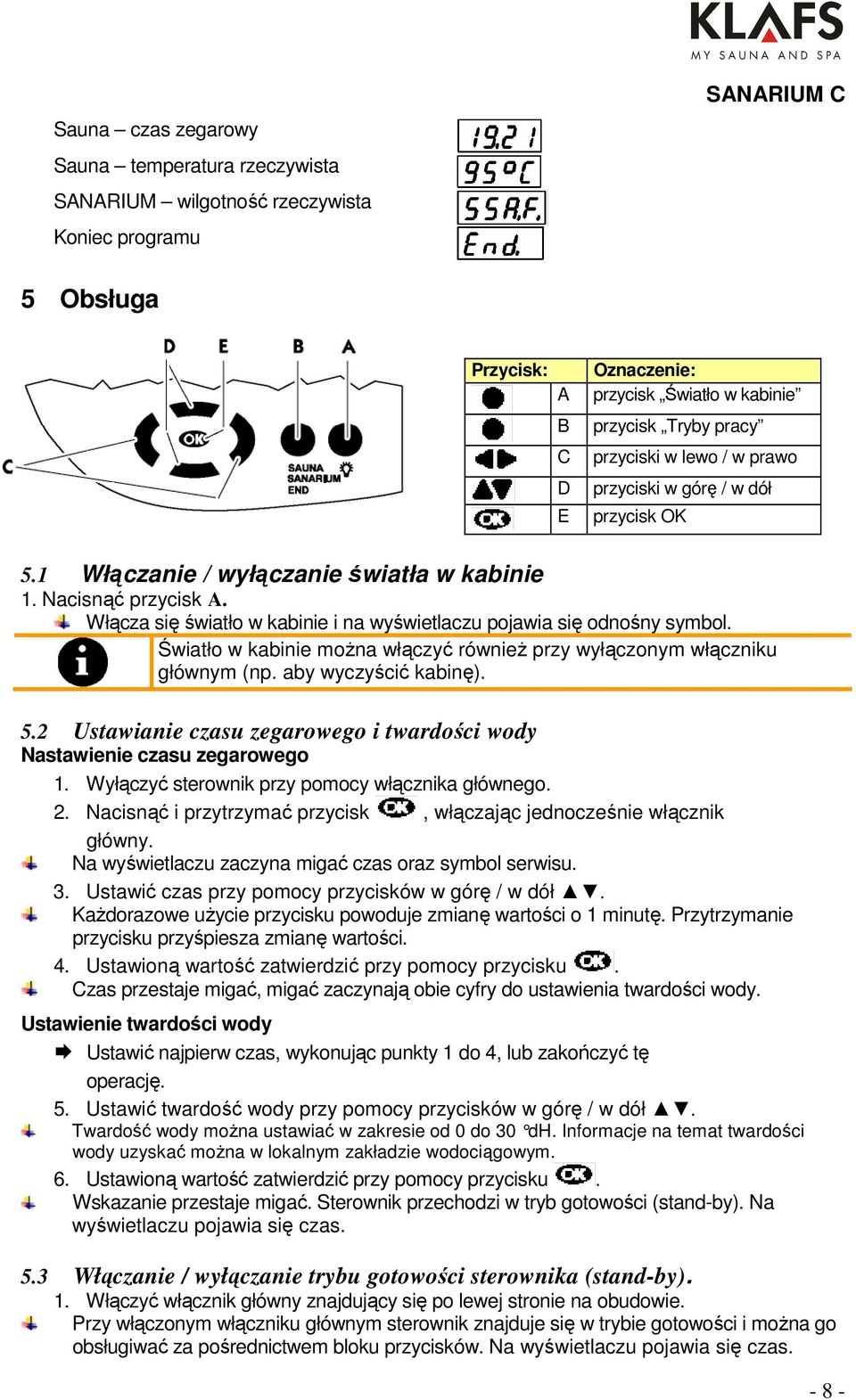

8 Sauna czas zegarowy Sauna temperatura rzeczywista SANARIUM wilgotność rzeczywista Koniec programu SANARIUM C 5 Obsługa Przycisk: A B C D E Oznaczenie: przycisk Światło w kabinie przycisk Tryby pracy przyciski w lewo / w prawo przyciski w górę / w dół przycisk OK 5.1 Włączanie / wyłączanie światła w kabinie 1. Nacisnąć przycisk A. Włącza się światło w kabinie i na wyświetlaczu pojawia się odnośny symbol. Światło w kabinie można włączyć również przy wyłączonym włączniku głównym (np. aby wyczyścić kabinę). 5.2 Ustawianie czasu zegarowego i twardości wody Nastawienie czasu zegarowego 1. Wyłączyć sterownik przy pomocy włącznika głównego. 2. Nacisnąć i przytrzymać przycisk, włączając jednocześnie włącznik główny. Na wyświetlaczu zaczyna migać czas oraz symbol serwisu. 3. Ustawić czas przy pomocy przycisków w górę / w dół. Każdorazowe użycie przycisku powoduje zmianę wartości o 1 minutę. Przytrzymanie przycisku przyśpiesza zmianę wartości. 4. Ustawioną wartość zatwierdzić przy pomocy przycisku. Czas przestaje migać, migać zaczynają obie cyfry do ustawienia twardości wody. Ustawienie twardości wody Ustawić najpierw czas, wykonując punkty 1 do 4, lub zakończyć tę operację. 5. Ustawić twardość wody przy pomocy przycisków w górę / w dół. Twardość wody można ustawiać w zakresie od 0 do 30 dh. Informacje na temat twa rdości wody uzyskać można w lokalnym zakładzie wodociągowym. 6. Ustawioną wartość zatwierdzić przy pomocy przycisku. Wskazanie przestaje migać. Sterownik przechodzi w tryb gotowości (stand-by). Na wyświetlaczu pojawia się czas. 5.3 Włączanie / wyłączanie trybu gotowości sterownika (stand-by). 1. Włączyć włącznik główny znajdujący się po lewej stronie na obudowie. Przy włączonym włączniku głównym sterownik znajduje się w trybie gotowości i można go obsługiwać za pośrednictwem bloku przycisków. Na wyświetlaczu pojawia się czas

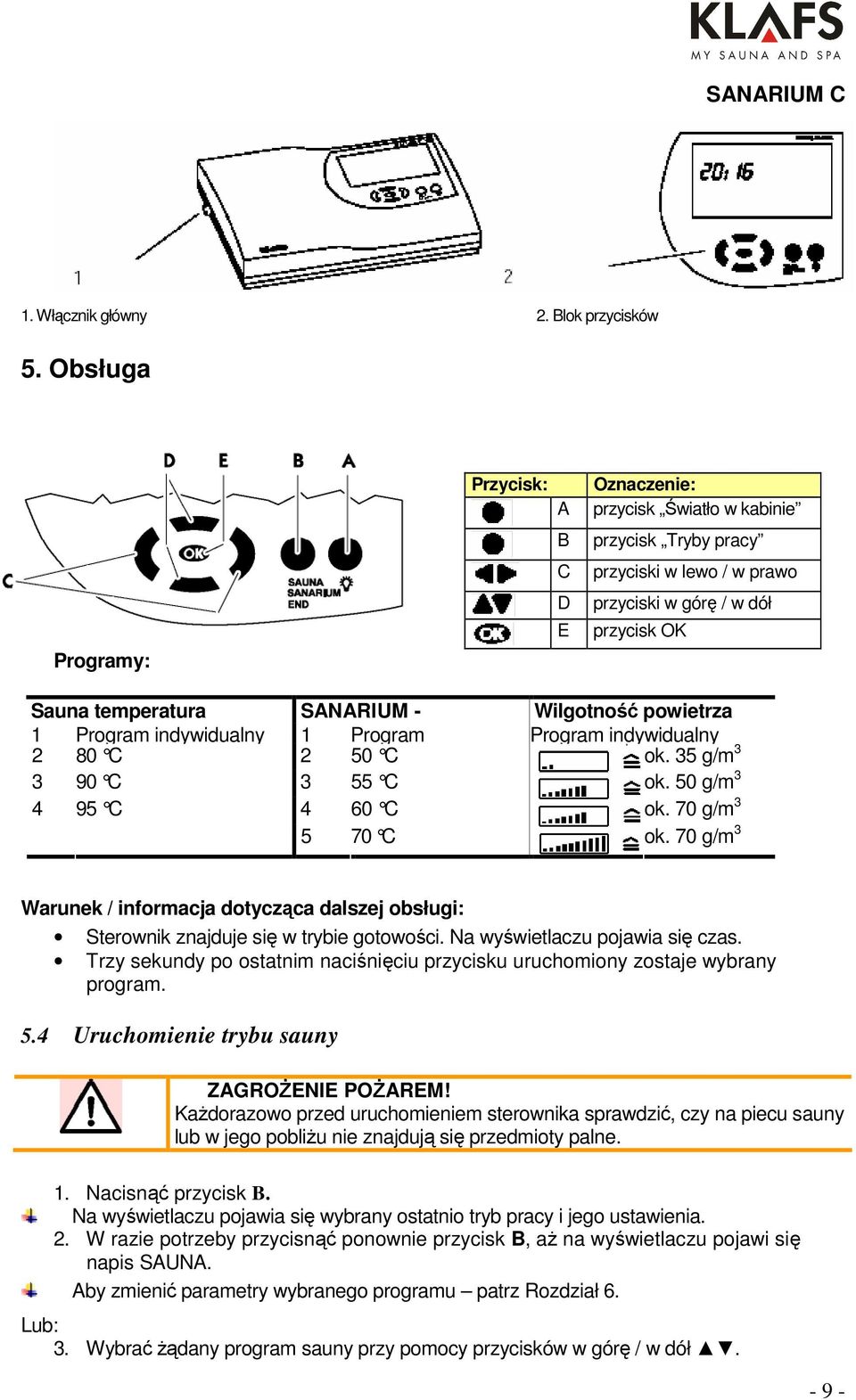

9 1. Włącznik główny 2. Blok przycisków 5. Obsługa Programy: Przycisk: A B C D E Oznaczenie: przycisk Światło w kabinie przycisk Tryby pracy przyciski w lewo / w prawo przyciski w górę / w dół przycisk OK Sauna temperatura SANARIUM - Wilgotność powietrza 1 Program indywidualny temperatura 1 Program Program indywidualny 2 80 C 2 50 C ok. 35 g/m C 3 55 C ok. 50 g/m C 4 60 C ok. 70 g/m C ok. 70 g/m 3 Warunek / informacja dotycząca dalszej obsługi: Sterownik znajduje się w trybie gotowości. Na wyświetlaczu pojawia się czas. Trzy sekundy po ostatnim naciśnięciu przycisku uruchomiony zostaje wybrany program. 5.4 Uruchomienie trybu sauny ZAGROŻENIE POŻAREM! Każdorazowo przed uruchomieniem sterownika sprawdzić, czy na piecu sauny lub w jego pobliżu nie znajdują się przedmioty palne. 1. Nacisnąć przycisk B. Na wyświetlaczu pojawia się wybrany ostatnio tryb pracy i jego ustawienia. 2. W razie potrzeby przycisnąć ponownie przycisk B, aż na wyświetlaczu pojawi się napis SAUNA. Aby zmienić parametry wybranego programu patrz Rozdział 6. Lub: 3. Wybrać żądany program sauny przy pomocy przycisków w górę / w dół

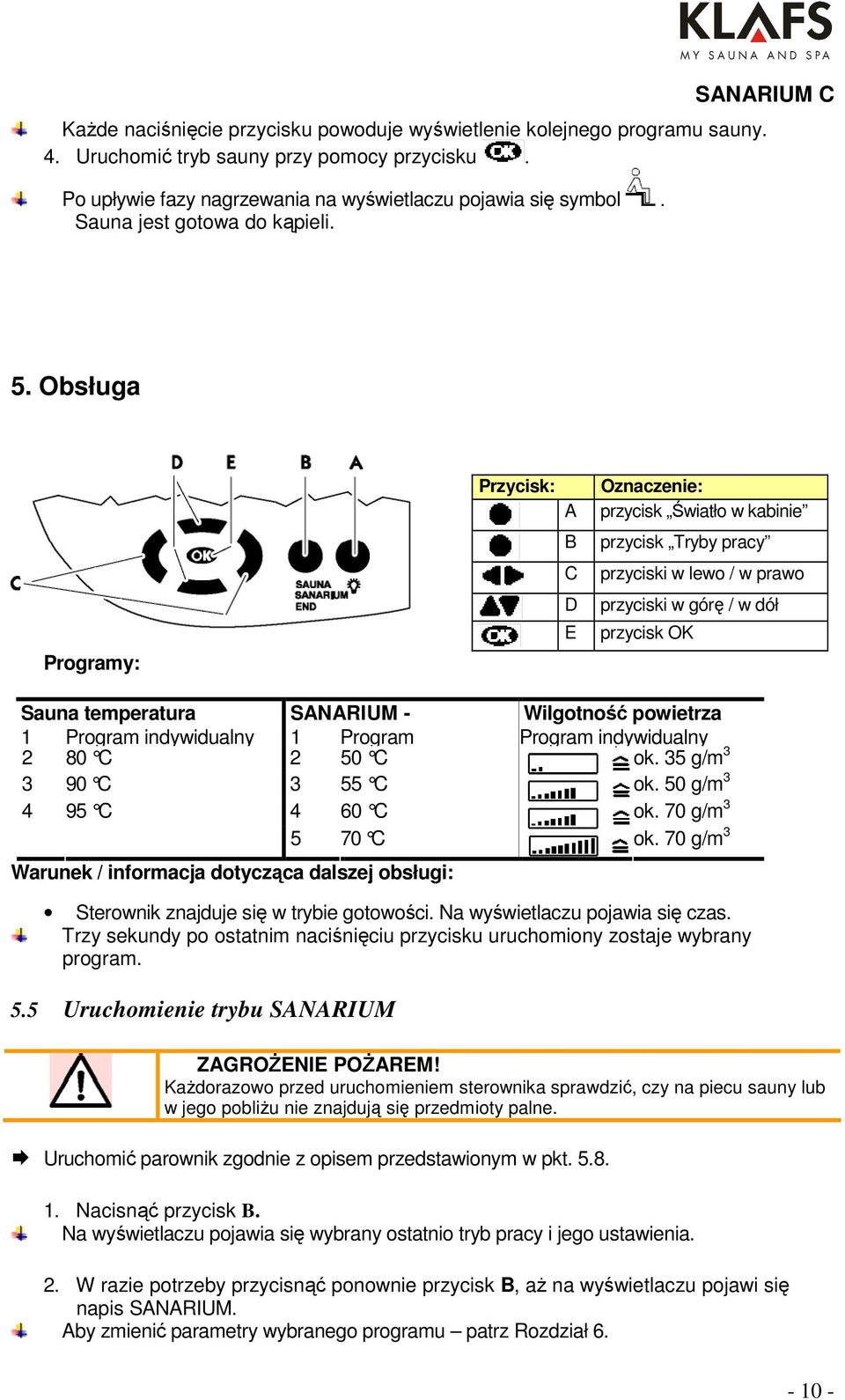

10 Każde naciśnięcie przycisku powoduje wyświetlenie kolejnego programu sauny. 4. Uruchomić tryb sauny przy pomocy przycisku. Po upływie fazy nagrzewania na wyświetlaczu pojawia się symbol. Sauna jest gotowa do kąpieli. 5. Obsługa Programy: Przycisk: A B C D E Oznaczenie: przycisk Światło w kabinie przycisk Tryby pracy przyciski w lewo / w prawo przyciski w górę / w dół przycisk OK Sauna temperatura SANARIUM - Wilgotność powietrza 1 Program indywidualny temperatura 1 Program Program indywidualny 2 80 C 2 50 C ok. 35 g/m C 3 55 C ok. 50 g/m C 4 60 C ok. 70 g/m 3 Warunek / informacja dotycząca dalszej obsługi: 5 70 C ok. 70 g/m 3 Sterownik znajduje się w trybie gotowości. Na wyświetlaczu pojawia się czas. Trzy sekundy po ostatnim naciśnięciu przycisku uruchomiony zostaje wybrany program. 5.5 Uruchomienie trybu SANARIUM ZAGROŻENIE POŻAREM! Każdorazowo przed uruchomieniem sterownika sprawdzić, czy na piecu sauny lub w jego pobliżu nie znajdują się przedmioty palne. Uruchomić parownik zgodnie z opisem przedstawionym w pkt Nacisnąć przycisk B. Na wyświetlaczu pojawia się wybrany ostatnio tryb pracy i jego ustawienia. 2. W razie potrzeby przycisnąć ponownie przycisk B, aż na wyświetlaczu pojawi się napis SANARIUM. Aby zmienić parametry wybranego programu patrz Rozdział

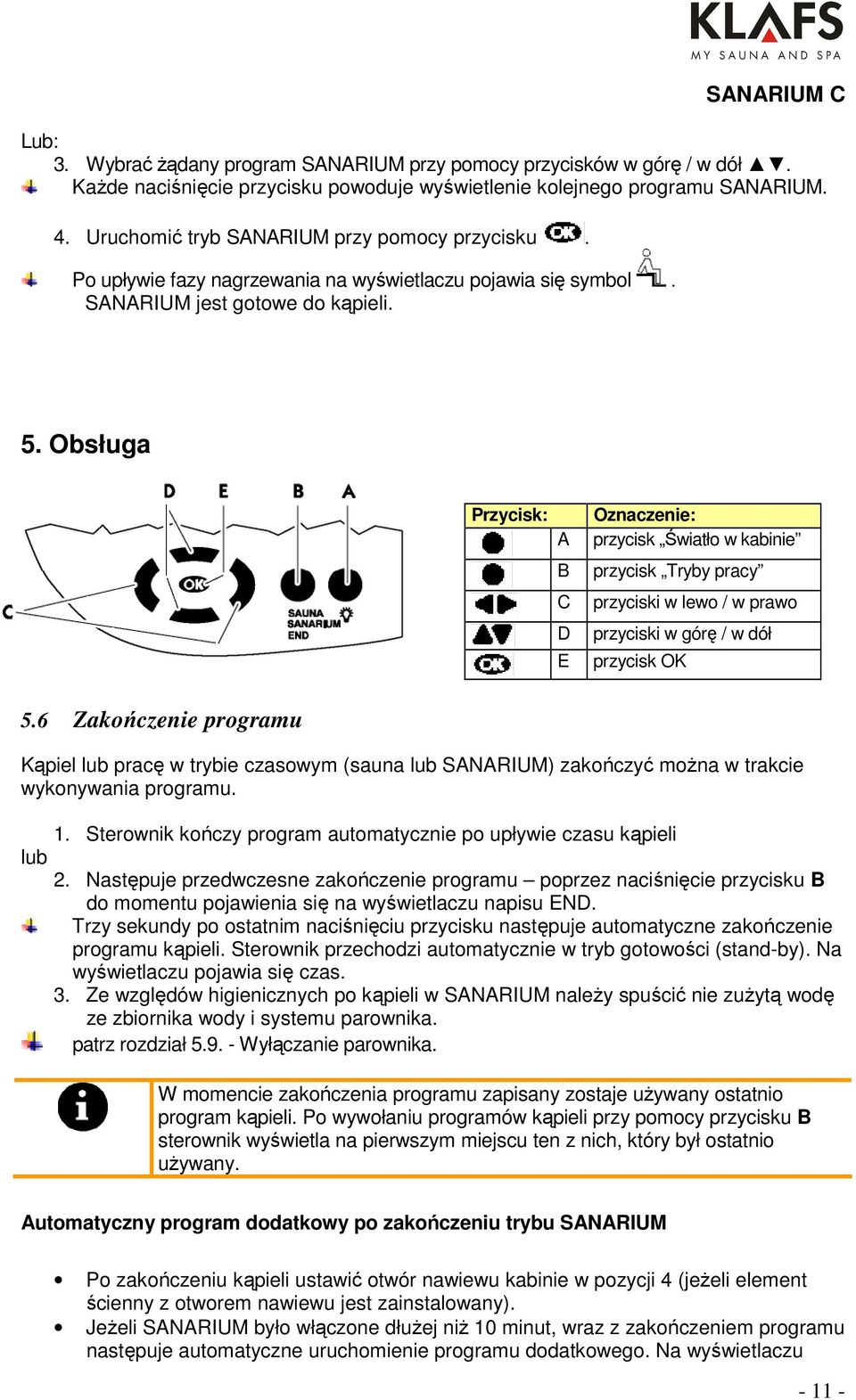

11 Lub: 3. Wybrać żądany program SANARIUM przy pomocy przycisków w górę / w dół. Każde naciśnięcie przycisku powoduje wyświetlenie kolejnego programu SANARIUM. 4. Uruchomić tryb SANARIUM przy pomocy przycisku. Po upływie fazy nagrzewania na wyświetlaczu pojawia się symbol. SANARIUM jest gotowe do kąpieli. 5. Obsługa Przycisk: A B C D E Oznaczenie: przycisk Światło w kabinie przycisk Tryby pracy przyciski w lewo / w prawo przyciski w górę / w dół przycisk OK 5.6 Zakończenie programu Kąpiel lub pracę w trybie czasowym (sauna lub SANARIUM) zakończyć można w trakcie wykonywania programu. 1. Sterownik kończy program automatycznie po upływie czasu kąpieli lub 2. Następuje przedwczesne zakończenie programu poprzez naciśnięcie przycisku B do momentu pojawienia się na wyświetlaczu napisu END. Trzy sekundy po ostatnim naciśnięciu przycisku następuje automatyczne zakończenie programu kąpieli. Sterownik przechodzi automatycznie w tryb gotowości (stand-by). Na wyświetlaczu pojawia się czas. 3. Ze względów higienicznych po kąpieli w SANARIUM należy spuścić nie zużytą wodę ze zbiornika wody i systemu parownika. patrz rozdział Wyłączanie parownika. W momencie zakończenia programu zapisany zostaje używany ostatnio program kąpieli. Po wywołaniu programów kąpieli przy pomocy przycisku B sterownik wyświetla na pierwszym miejscu ten z nich, który był ostatnio używany. Automatyczny program dodatkowy po zakończeniu trybu SANARIUM Po zakończeniu kąpieli ustawić otwór nawiewu kabinie w pozycji 4 (jeżeli element ścienny z otworem nawiewu jest zainstalowany). Jeżeli SANARIUM było włączone dłużej niż 10 minut, wraz z zakończeniem programu następuje automatyczne uruchomienie programu dodatkowego. Na wyświetlaczu

12 pojawia się przy tym symbol suszarki. Pozostały czas programu dodatkowego wyświetlany jest w prawej części wyświetlacza wraz z symbolem klepsydry. Piec nagrzewa się ponownie, zwiększając dzięki temu wymianę powietrza. W ten sposób następuje przewietrzenie kabiny. Po wykonaniu programu dodatkowego sterownik przechodzi automatycznie w tryb gotowości (stand-by). Na wyświetlaczu pojawia się czas. Przewietrzenie kabiny po kąpieli w saunie lub zakończeniu programu dodatkowego Po kąpieli w saunie lub zakończeniu programu dodatkowego należy na pewien czas otworzyć drzwi kabiny! 5. Obsługa 1. Diody kontrolne LED oświetlenia kabiny. 2. H przycisk Światło, włączanie / wyłączanie światła w kabinie. 3. G przycisk wyboru trybu, wybór trybu pracy lub przełączenie do kolejnego trybu. 4. Diody LED trybu pracy. Wskazują wybrany tryb pracy. 5.7 Załączanie zdalne (opcja) Załączanie zdalne (pilot) dostępne jest jako wyposażenie opcjonalne. Zakres dostawy podany jest w dokumentacji dostawy. Działanie Pilot przeznaczony jest do: uruchomienia i zakończenia trybu sauny / SANARIUM przełączania pomiędzy poszczególnymi formami kąpieli włączania i wyłączania oświetlenia w kabinie. Jeżeli załączanie zdalne jest podłączone, na wyświetlaczu widoczny jest symbol. Światłem i trybami pracy można sterować niezależnie od siebie przy pomocy pilota lub sterownika. Włączanie / wyłączanie światła w kabinie 1. Przycisnąć przycisk Światło. W trakcie kąpieli wyłączenie światła jest zablokowane. Włączanie / wyłączanie trybu kąpieli

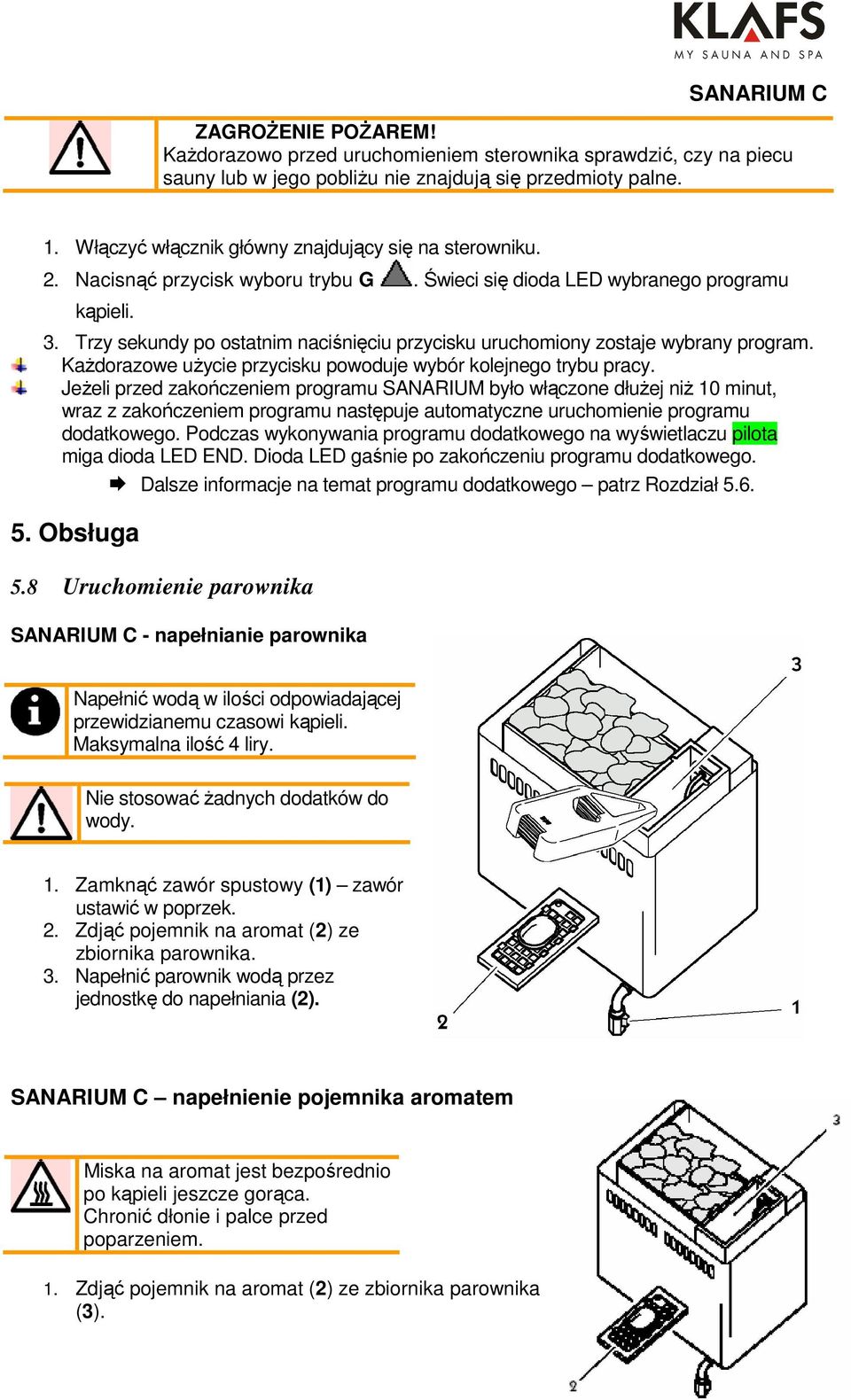

13 ZAGROŻENIE POŻAREM! Każdorazowo przed uruchomieniem sterownika sprawdzić, czy na piecu sauny lub w jego pobliżu nie znajdują się przedmioty palne. 1. Włączyć włącznik główny znajdujący się na sterowniku. 2. Nacisnąć przycisk wyboru trybu G. Świeci się dioda LED wybranego programu kąpieli. 3. Trzy sekundy po ostatnim naciśnięciu przycisku uruchomiony zostaje wybrany program. Każdorazowe użycie przycisku powoduje wybór kolejnego trybu pracy. Jeżeli przed zakończeniem programu SANARIUM było włączone dłużej niż 10 minut, wraz z zakończeniem programu następuje automatyczne uruchomienie programu dodatkowego. Podczas wykonywania programu dodatkowego na wyświetlaczu pilota miga dioda LED END. Dioda LED gaśnie po zakończeniu programu dodatkowego. Dalsze informacje na temat programu dodatkowego patrz Rozdział Obsługa 5.8 Uruchomienie parownika SANARIUM C - napełnianie parownika Napełnić wodą w ilości odpowiadającej przewidzianemu czasowi kąpieli. Maksymalna ilość 4 liry. Nie stosować żadnych dodatków do wody. 1. Zamknąć zawór spustowy (1) zawór ustawić w poprzek. 2. Zdjąć pojemnik na aromat (2) ze zbiornika parownika. 3. Napełnić parownik wodą przez jednostkę do napełniania (2). SANARIUM C napełnienie pojemnika aromatem Miska na aromat jest bezpośrednio po kąpieli jeszcze gorąca. Chronić dłonie i palce przed poparzeniem. 1. Zdjąć pojemnik na aromat (2) ze zbiornika parownika (3)

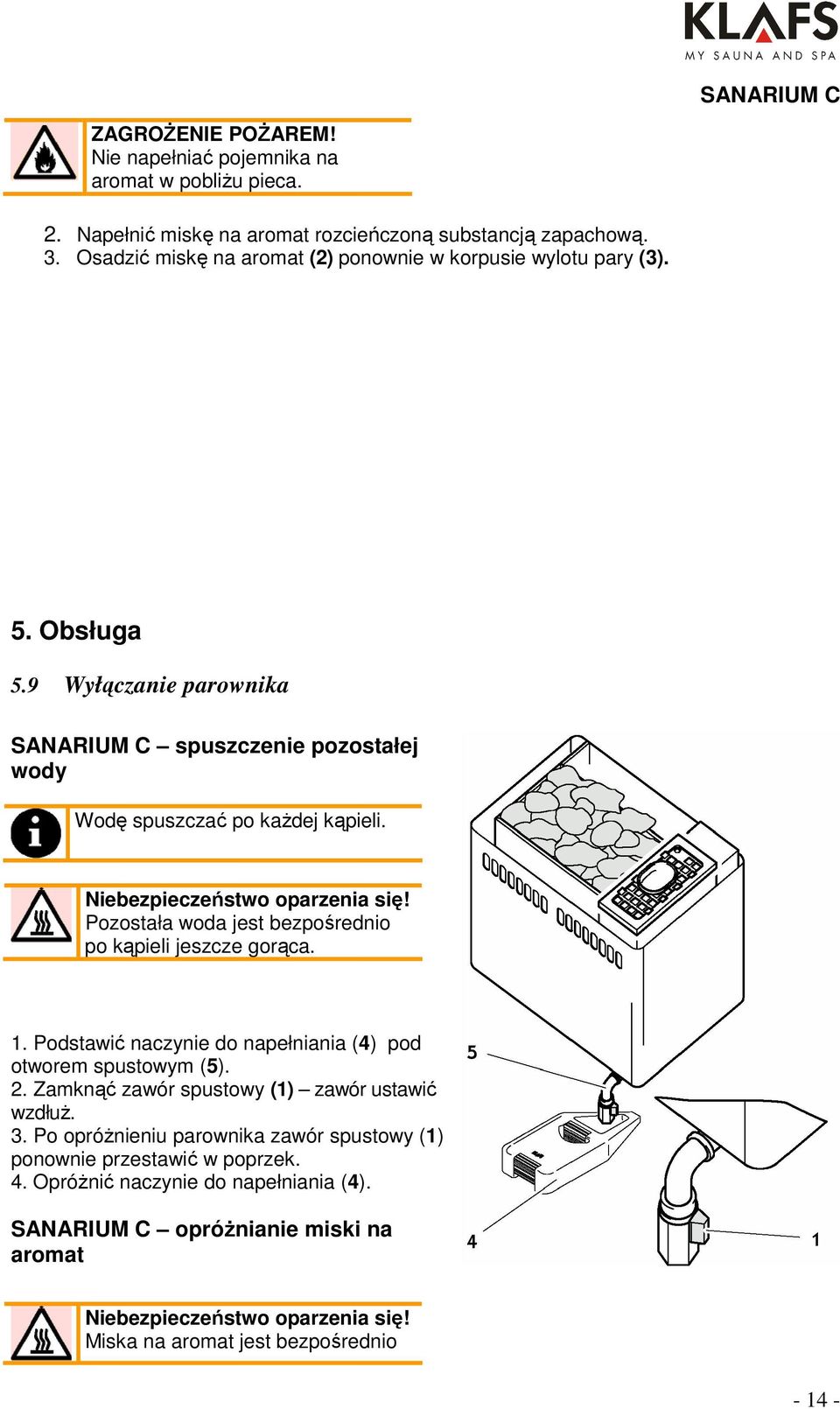

14 ZAGROŻENIE POŻAREM! Nie napełniać pojemnika na aromat w pobliżu pieca. 2. Napełnić miskę na aromat rozcieńczoną substancją zapachową. 3. Osadzić miskę na aromat (2) ponownie w korpusie wylotu pary (3). 5. Obsługa 5.9 Wyłączanie parownika SANARIUM C spuszczenie pozostałej wody Wodę spuszczać po każdej kąpieli. Niebezpieczeństwo oparzenia się! Pozostała woda jest bezpośrednio po kąpieli jeszcze gorąca. 1. Podstawić naczynie do napełniania (4) pod otworem spustowym (5). 2. Zamknąć zawór spustowy (1) zawór ustawić wzdłuż. 3. Po opróżnieniu parownika zawór spustowy (1) ponownie przestawić w poprzek. 4. Opróżnić naczynie do napełniania (4). SANARIUM C opróżnianie miski na aromat Niebezpieczeństwo oparzenia się! Miska na aromat jest bezpośrednio

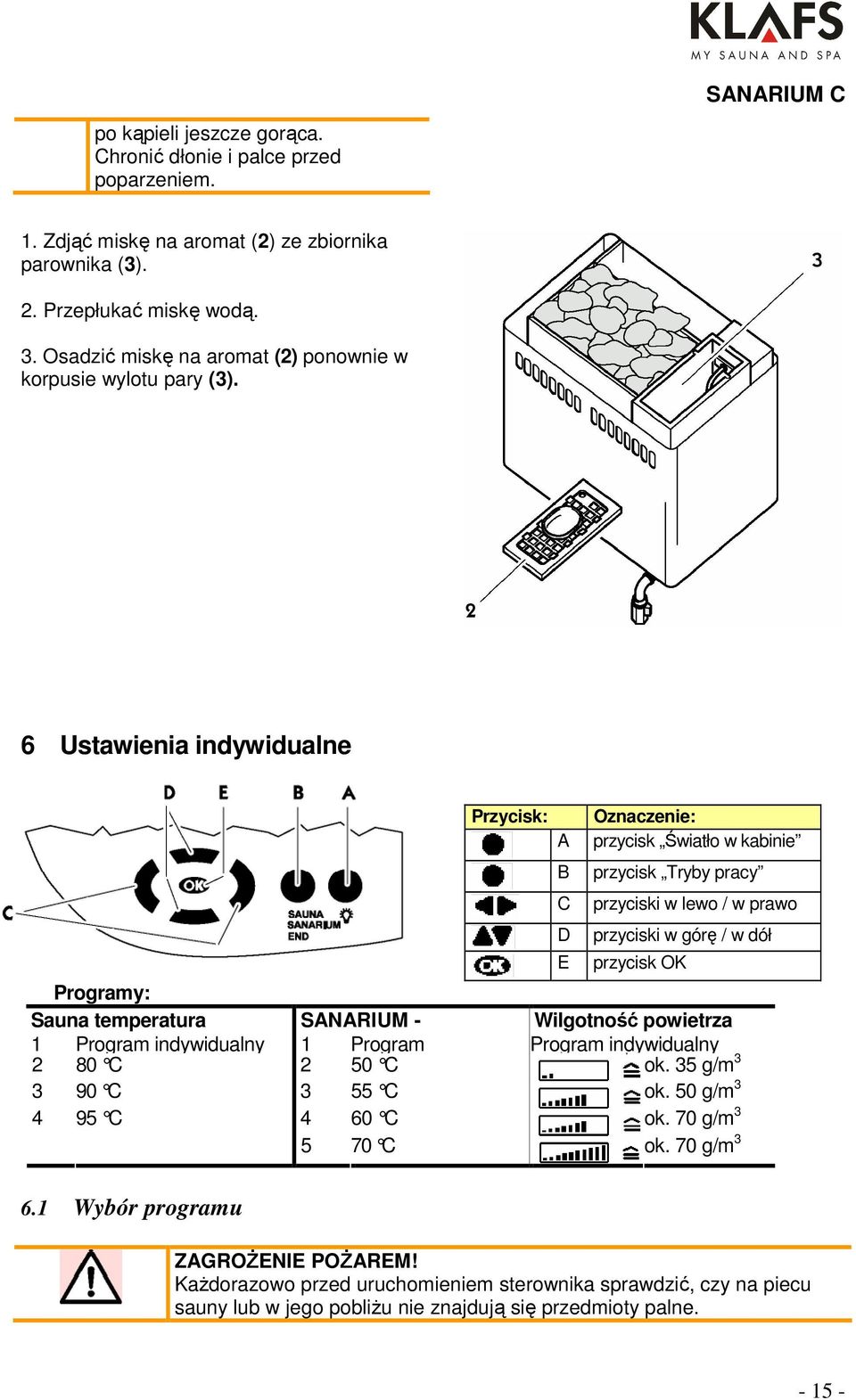

15 po kąpieli jeszcze gorąca. Chronić dłonie i palce przed poparzeniem. 1. Zdjąć miskę na aromat (2) ze zbiornika parownika (3). 2. Przepłukać miskę wodą. 3. Osadzić miskę na aromat (2) ponownie w korpusie wylotu pary (3). 6 Ustawienia indywidualne Przycisk: A B C D E Oznaczenie: przycisk Światło w kabinie przycisk Tryby pracy przyciski w lewo / w prawo przyciski w górę / w dół przycisk OK Programy: Sauna temperatura SANARIUM - Wilgotność powietrza 1 Program indywidualny temperatura 1 Program Program indywidualny 2 80 C 2 50 C ok. 35 g/m C 3 55 C ok. 50 g/m C 4 60 C ok. 70 g/m C ok. 70 g/m Wybór programu ZAGROŻENIE POŻAREM! Każdorazowo przed uruchomieniem sterownika sprawdzić, czy na piecu sauny lub w jego pobliżu nie znajdują się przedmioty palne

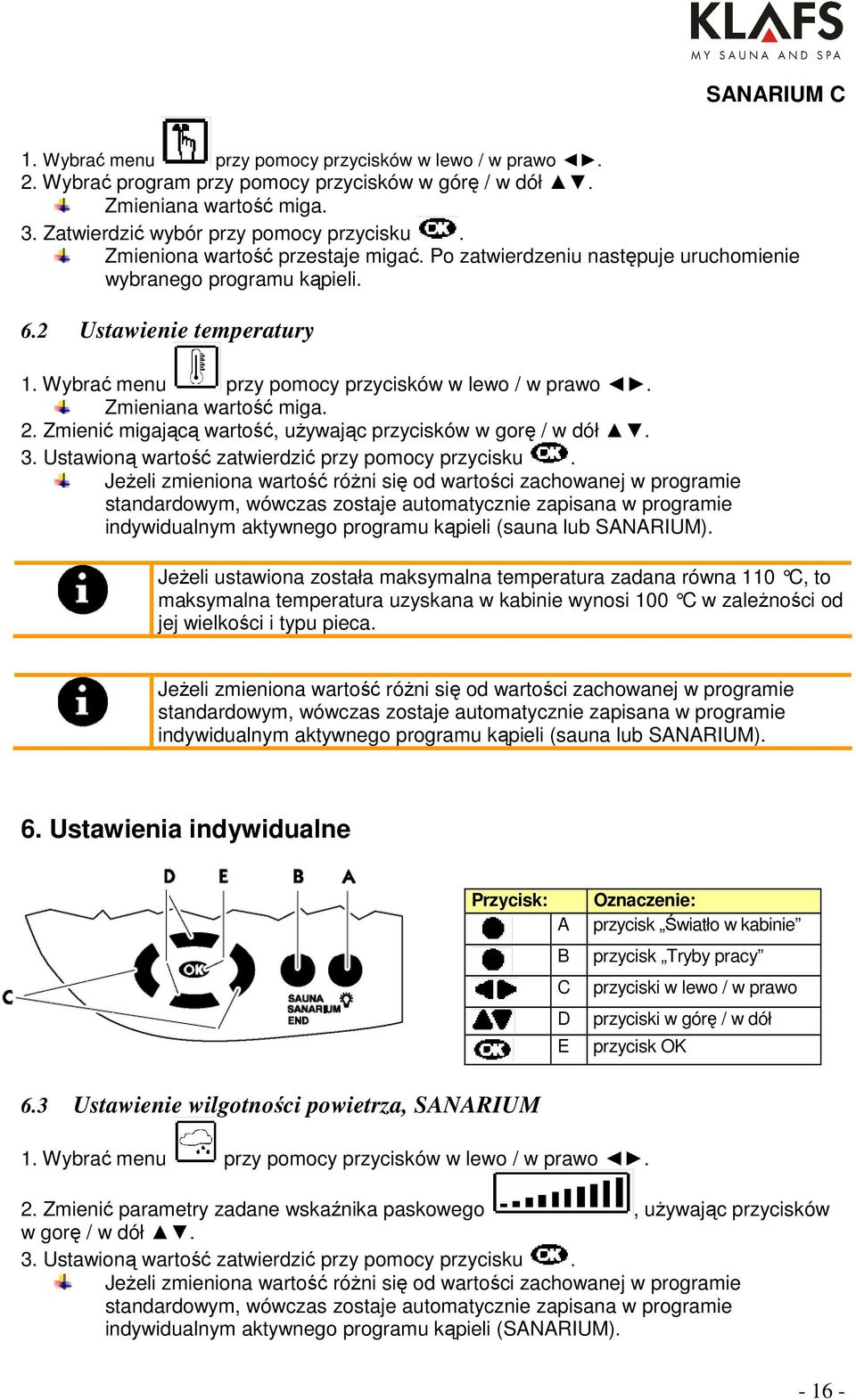

16 1. Wybrać menu przy pomocy przycisków w lewo / w prawo. 2. Wybrać program przy pomocy przycisków w górę / w dół. Zmieniana wartość miga. 3. Zatwierdzić wybór przy pomocy przycisku. Zmieniona wartość przestaje migać. Po zatwierdzeniu następuje uruchomienie wybranego programu kąpieli. 6.2 Ustawienie temperatury 1. Wybrać menu przy pomocy przycisków w lewo / w prawo. Zmieniana wartość miga. 2. Zmienić migającą wartość, używając przycisków w gorę / w dół. 3. Ustawioną wartość zatwierdzić przy pomocy przycisku. Jeżeli zmieniona wartość różni się od wartości zachowanej w programie standardowym, wówczas zostaje automatycznie zapisana w programie indywidualnym aktywnego programu kąpieli (sauna lub SANARIUM). Jeżeli ustawiona została maksymalna temperatura zadana równa 110 C, to maksymalna temperatura uzyskana w kabinie wynosi 100 C w zależności od jej wielkości i typu pieca. Jeżeli zmieniona wartość różni się od wartości zachowanej w programie standardowym, wówczas zostaje automatycznie zapisana w programie indywidualnym aktywnego programu kąpieli (sauna lub SANARIUM). 6. Ustawienia indywidualne Przycisk: A B C D E Oznaczenie: przycisk Światło w kabinie przycisk Tryby pracy przyciski w lewo / w prawo przyciski w górę / w dół przycisk OK 6.3 Ustawienie wilgotności powietrza, SANARIUM 1. Wybrać menu przy pomocy przycisków w lewo / w prawo. 2. Zmienić parametry zadane wskaźnika paskowego, używając przycisków w gorę / w dół. 3. Ustawioną wartość zatwierdzić przy pomocy przycisku. Jeżeli zmieniona wartość różni się od wartości zachowanej w programie standardowym, wówczas zostaje automatycznie zapisana w programie indywidualnym aktywnego programu kąpieli (SANARIUM)

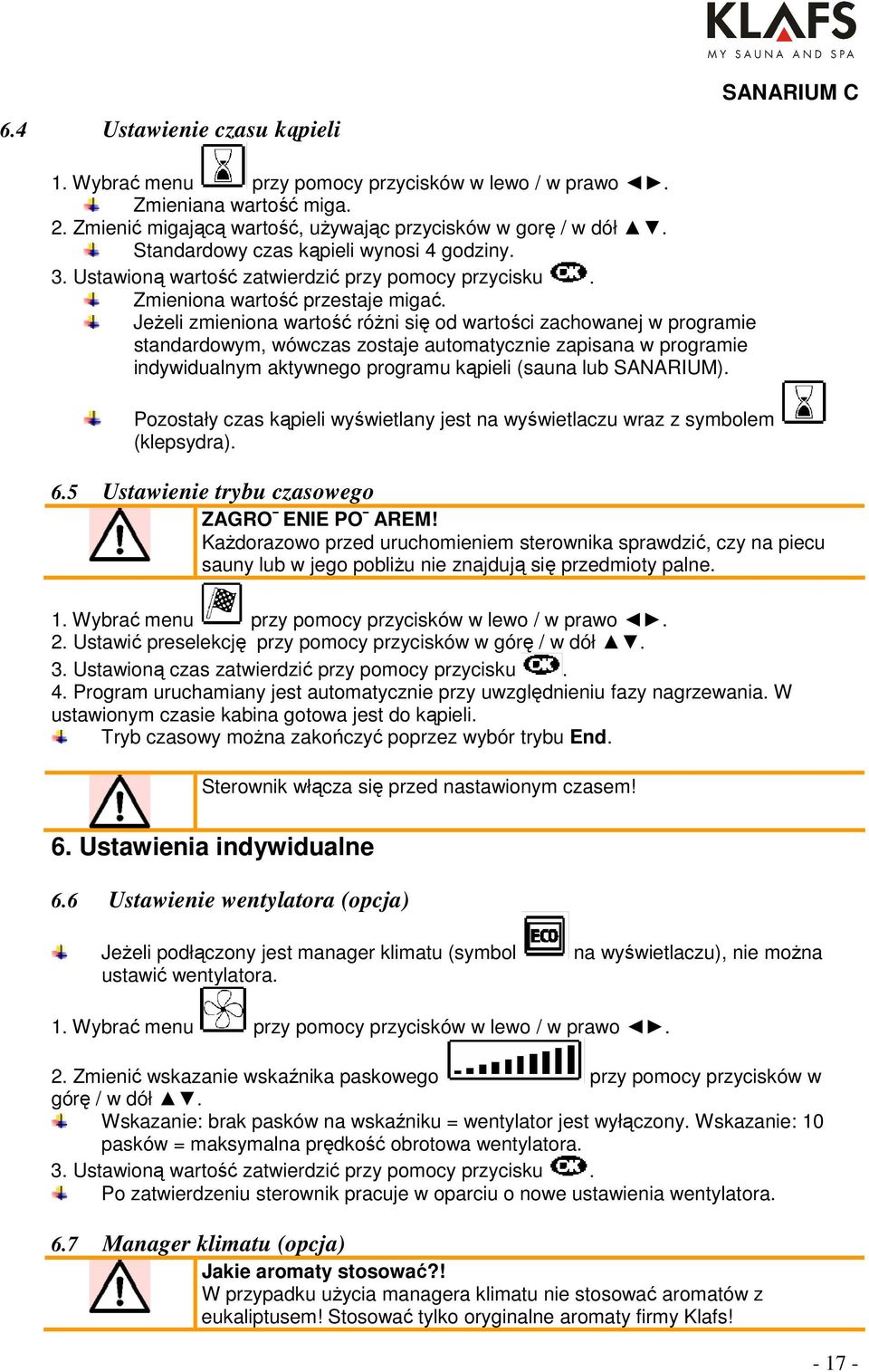

17 6.4 Ustawienie czasu kąpieli SANARIUM C 1. Wybrać menu przy pomocy przycisków w lewo / w prawo. Zmieniana wartość miga. 2. Zmienić migającą wartość, używając przycisków w gorę / w dół. Standardowy czas kąpieli wynosi 4 godziny. 3. Ustawioną wartość zatwierdzić przy pomocy przycisku. Zmieniona wartość przestaje migać. Jeżeli zmieniona wartość różni się od wartości zachowanej w programie standardowym, wówczas zostaje automatycznie zapisana w programie indywidualnym aktywnego programu kąpieli (sauna lub SANARIUM). Pozostały czas kąpieli wyświetlany jest na wyświetlaczu wraz z symbolem (klepsydra). 6.5 Ustawienie trybu czasowego ZAGRO ENIE PO AREM! Każdorazowo przed uruchomieniem sterownika sprawdzić, czy na piecu sauny lub w jego pobliżu nie znajdują się przedmioty palne. 1. Wybrać menu przy pomocy przycisków w lewo / w prawo. 2. Ustawić preselekcję przy pomocy przycisków w górę / w dół. 3. Ustawioną czas zatwierdzić przy pomocy przycisku. 4. Program uruchamiany jest automatycznie przy uwzględnieniu fazy nagrzewania. W ustawionym czasie kabina gotowa jest do kąpieli. Tryb czasowy można zakończyć poprzez wybór trybu End. Sterownik włącza się przed nastawionym czasem! 6. Ustawienia indywidualne 6.6 Ustawienie wentylatora (opcja) Jeżeli podłączony jest manager klimatu (symbol ustawić wentylatora. na wyświetlaczu), nie można 1. Wybrać menu przy pomocy przycisków w lewo / w prawo. 2. Zmienić wskazanie wskaźnika paskowego przy pomocy przycisków w górę / w dół. Wskazanie: brak pasków na wskaźniku = wentylator jest wyłączony. Wskazanie: 10 pasków = maksymalna prędkość obrotowa wentylatora. 3. Ustawioną wartość zatwierdzić przy pomocy przycisku. Po zatwierdzeniu sterownik pracuje w oparciu o nowe ustawienia wentylatora. 6.7 Manager klimatu (opcja) Jakie aromaty stosować?! W przypadku użycia managera klimatu nie stosować aromatów z eukaliptusem! Stosować tylko oryginalne aromaty firmy Klafs!

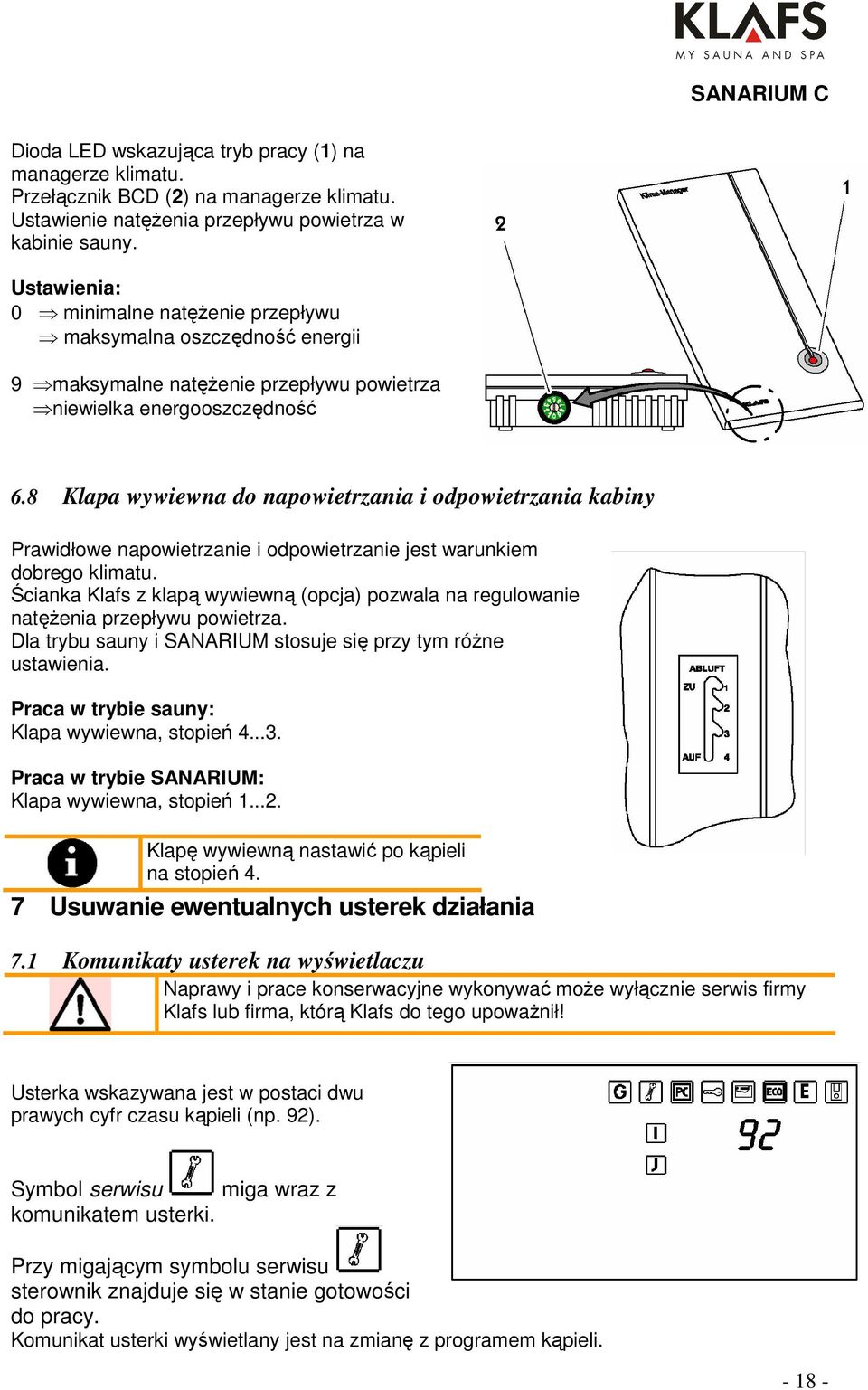

18 Dioda LED wskazująca tryb pracy (1) na managerze klimatu. Przełącznik BCD (2) na managerze klimatu. Ustawienie natężenia przepływu powietrza w kabinie sauny. Ustawienia: 0 minimalne natężenie przepływu maksymalna oszczędność energii 9 maksymalne natężenie przepływu powietrza niewielka energooszczędność 6.8 Klapa wywiewna do napowietrzania i odpowietrzania kabiny Prawidłowe napowietrzanie i odpowietrzanie jest warunkiem dobrego klimatu. Ścianka Klafs z klapą wywiewną (opcja) pozwala na regulowanie natężenia przepływu powietrza. Dla trybu sauny i SANARIUM stosuje się przy tym różne ustawienia. Praca w trybie sauny: Klapa wywiewna, stopień Praca w trybie SANARIUM: Klapa wywiewna, stopień Klapę wywiewną nastawić po kąpieli na stopień 4. 7 Usuwanie ewentualnych usterek działania 7.1 Komunikaty usterek na wyświetlaczu Naprawy i prace konserwacyjne wykonywać może wyłącznie serwis firmy Klafs lub firma, którą Klafs do tego upoważnił! Usterka wskazywana jest w postaci dwu prawych cyfr czasu kąpieli (np. 92). Symbol serwisu miga wraz z komunikatem usterki. Przy migającym symbolu serwisu sterownik znajduje się w stanie gotowości do pracy. Komunikat usterki wyświetlany jest na zmianę z programem kąpieli

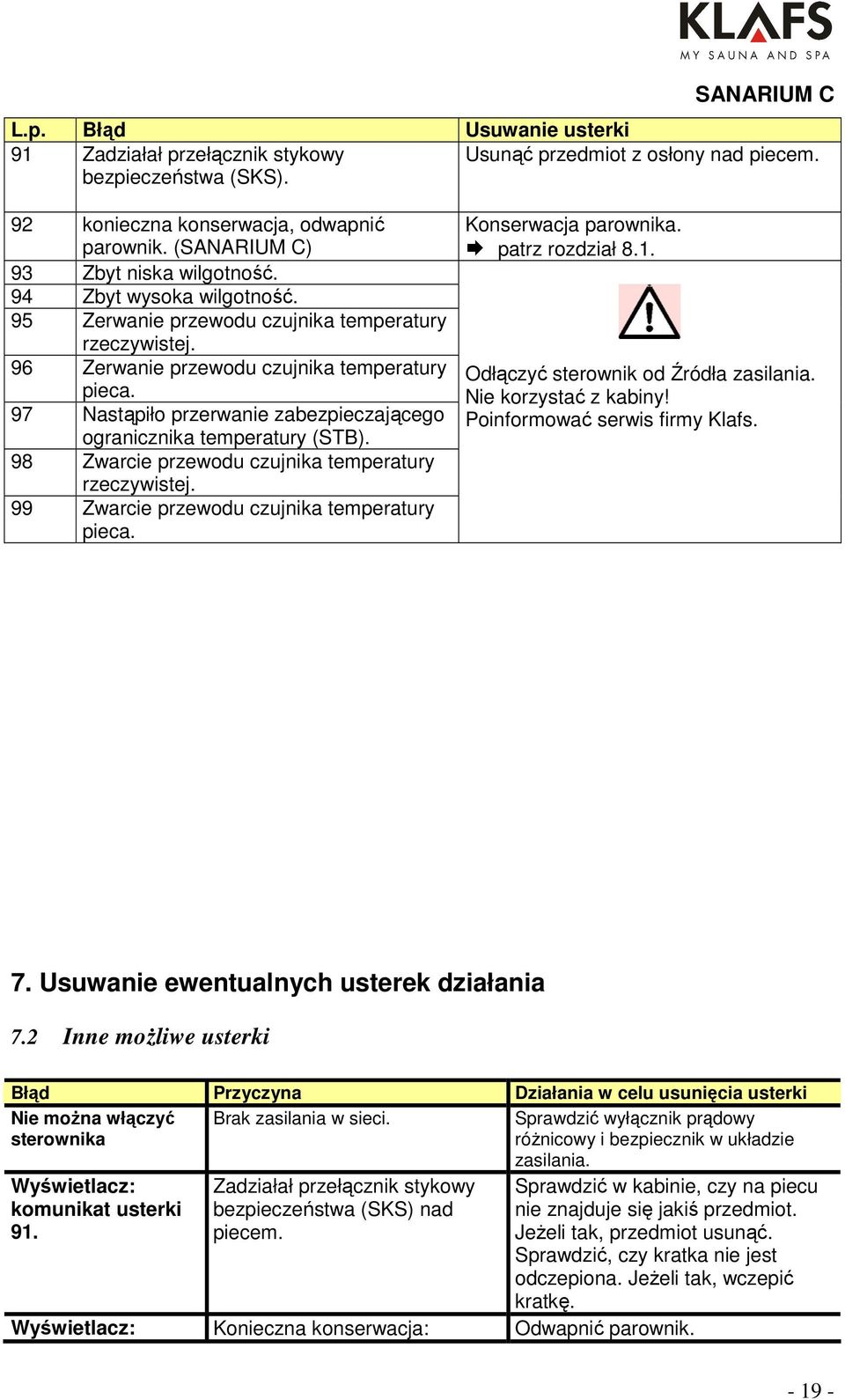

19 L.p. Błąd Usuwanie usterki 91 Zadziałał przełącznik stykowy Usunąć przedmiot z osłony nad piecem. bezpieczeństwa (SKS). 92 konieczna konserwacja, odwapnić parownik. (SANARIUM C) 93 Zbyt niska wilgotność. 94 Zbyt wysoka wilgotność. 95 Zerwanie przewodu czujnika temperatury rzeczywistej. 96 Zerwanie przewodu czujnika temperatury pieca. 97 Nastąpiło przerwanie zabezpieczającego ogranicznika temperatury (STB). 98 Zwarcie przewodu czujnika temperatury rzeczywistej. 99 Zwarcie przewodu czujnika temperatury pieca. Konserwacja parownika. patrz rozdział 8.1. Odłączyć sterownik od Źródła zasilania. Nie korzystać z kabiny! Poinformować serwis firmy Klafs. 7. Usuwanie ewentualnych usterek działania 7.2 Inne możliwe usterki Błąd Przyczyna Działania w celu usunięcia usterki Nie można włączyć sterownika Brak zasilania w sieci. Sprawdzić wyłącznik prądowy różnicowy i bezpiecznik w układzie zasilania. Wyświetlacz: komunikat usterki 91. Zadziałał przełącznik stykowy bezpieczeństwa (SKS) nad piecem. Sprawdzić w kabinie, czy na piecu nie znajduje się jakiś przedmiot. Jeżeli tak, przedmiot usunąć. Sprawdzić, czy kratka nie jest odczepiona. Jeżeli tak, wczepić kratkę. Wyświetlacz: Konieczna konserwacja: Odwapnić parownik

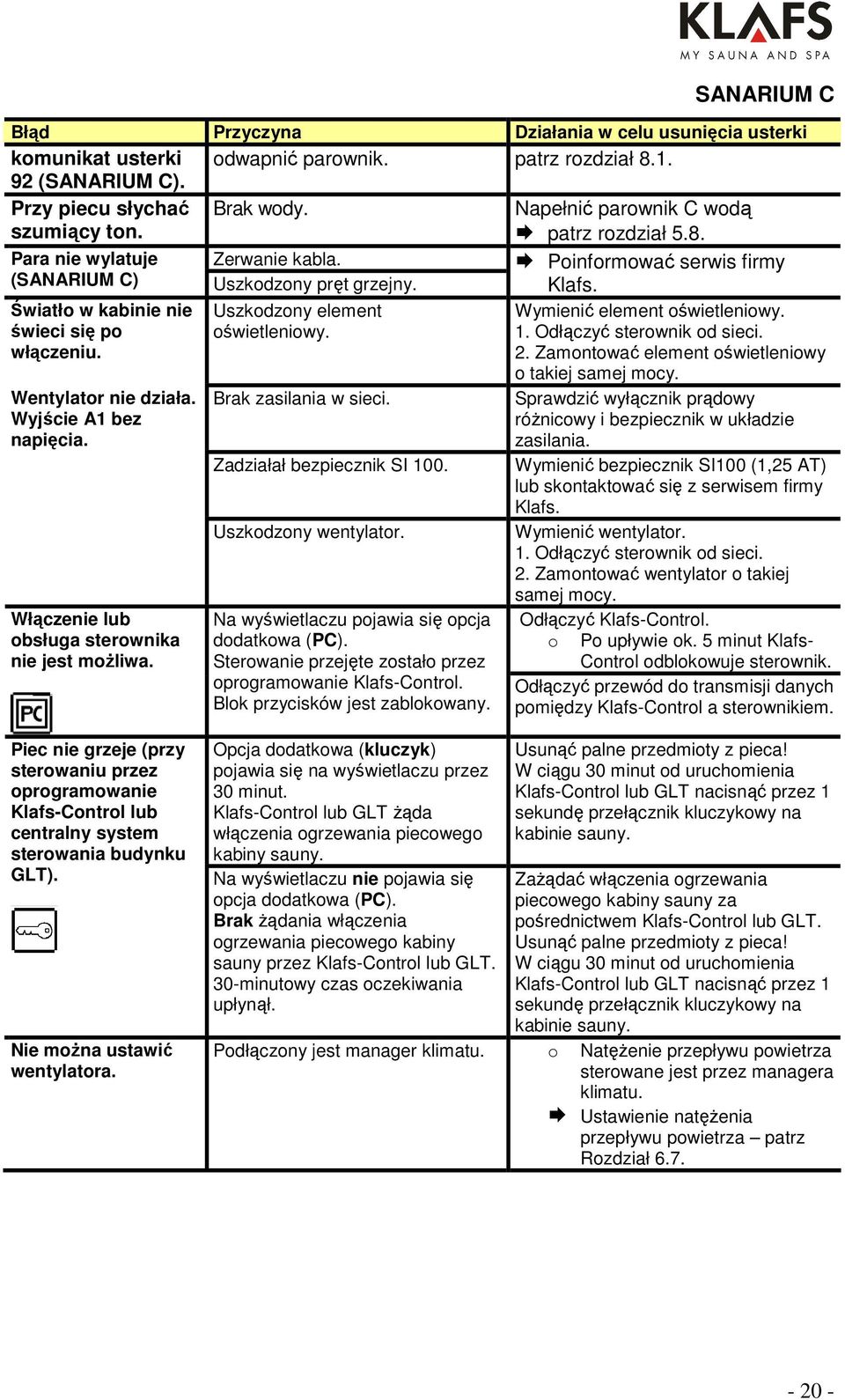

20 Błąd Przyczyna Działania w celu usunięcia usterki komunikat usterki odwapnić parownik. patrz rozdział (SANARIUM C). Przy piecu słychać Brak wody. Napełnić parownik C wodą szumiący ton. patrz rozdział 5.8. Para nie wylatuje Zerwanie kabla. Poinformować serwis firmy (SANARIUM C) Uszkodzony pręt grzejny. Klafs. Światło w kabinie nie świeci się po włączeniu. Uszkodzony element oświetleniowy. Wymienić element oświetleniowy. 1. Odłączyć sterownik od sieci. 2. Zamontować element oświetleniowy o takiej samej mocy. Wentylator nie działa. Wyjście A1 bez napięcia. Włączenie lub obsługa sterownika nie jest możliwa. Brak zasilania w sieci. Zadziałał bezpiecznik SI 100. Uszkodzony wentylator. Na wyświetlaczu pojawia się opcja dodatkowa (PC). Sterowanie przejęte zostało przez oprogramowanie Klafs-Control. Blok przycisków jest zablokowany. Sprawdzić wyłącznik prądowy różnicowy i bezpiecznik w układzie zasilania. Wymienić bezpiecznik SI100 (1,25 AT) lub skontaktować się z serwisem firmy Klafs. Wymienić wentylator. 1. Odłączyć sterownik od sieci. 2. Zamontować wentylator o takiej samej mocy. Odłączyć Klafs-Control. o Po upływie ok. 5 minut Klafs- Control odblokowuje sterownik. Odłączyć przewód do transmisji danych pomiędzy Klafs-Control a sterownikiem. Piec nie grzeje (przy sterowaniu przez oprogramowanie Klafs-Control lub centralny system sterowania budynku GLT). Nie można ustawić wentylatora. Opcja dodatkowa (kluczyk) pojawia się na wyświetlaczu przez 30 minut. Klafs-Control lub GLT żąda włączenia ogrzewania piecowego kabiny sauny. Na wyświetlaczu nie pojawia się opcja dodatkowa (PC). Brak żądania włączenia ogrzewania piecowego kabiny sauny przez Klafs-Control lub GLT. 30-minutowy czas oczekiwania upłynął. Usunąć palne przedmioty z pieca! W ciągu 30 minut od uruchomienia Klafs-Control lub GLT nacisnąć przez 1 sekundę przełącznik kluczykowy na kabinie sauny. Zażądać włączenia ogrzewania piecowego kabiny sauny za pośrednictwem Klafs-Control lub GLT. Usunąć palne przedmioty z pieca! W ciągu 30 minut od uruchomienia Klafs-Control lub GLT nacisnąć przez 1 sekundę przełącznik kluczykowy na kabinie sauny. Podłączony jest manager klimatu. o Natężenie przepływu powietrza sterowane jest przez managera klimatu. Ustawienie natężenia przepływu powietrza patrz Rozdział

21 8 Konserwacja i pielęgnacja Duża wilgotność powietrza podczas kąpieli w SANARIUM nie wpływa szkodliwie na elementy drewniane kabiny. Kabinę należy jednakże dobrze odpowietrzyć i przestrzegać fazy dosuszania po zakończonej kąpieli. Ścian kabiny oraz ławek do siedzenia i leżenia nie wolno zmywać wodą przy pomocy myjki wysokociśnieniowej! Powierzchnię elementów drewnianych zmyć przy użyciu wilgotnej ściereczki. Zabrudzone leżaki Górną powierzchnię ławek do leżenia należy - w zależności od intensywności użytkowania - przynajmniej raz w roku (jeżeli kąpiele odbywają się co tydzień) wygładzić drobnoziarnistym papierem ściernym. W przypadku silniejszego lub sięgającego głębiej zabrudzenia ławki do leżenia należy przemyć 3% roztworem nadtlenku wodoru (dostępny w aptece lub sklepach chemicznych)

22 Środki dezynfekcyjne są silnie żrące! Należy przestrzegać odnośnych zasad bezpieczeństwa! Używać rękawic gumowych! Ściany kabiny są pomalowane lakierem lazurującym lub zaimpregnowane. Obić wewnętrznych sauny i wyposażenia wewnętrznego (ławki do leżenia itp.) nie wolno w żadnym wypadku lazurować, malować lakierem lub impregnować. Pomalowane lub zaimpregnowane powierzchnie wydzielają trujące opary podczas kąpieli w saunie. 8. Konserwacja i pielęgnacja 8.1 Parownik SANARIUM C Wskazówka! Wykonanie prac przy elementach / podzespołach elektrycznych należy zlecić wykwalifikowanym elektrykom, którzy podczas wykonywania czynności przestrzegają zasad elektrotechniki. SANARIUM C - opróżnienie 1. Podstawić naczynie do napełniania (4) pod otworem spustowym (5). Otworzyć zawór spustowy (1). 2. Po opróżnieniu parownika zamknąć zawór spustowy (1). 3. Opróżnić naczynie do napełniania (4). SANARIUM C - odwapnianie 4. Zdjąć miskę na aromat (2) z parownika. 5. Napełnić parownik na zbiorniku parownika (3) wodą. 6. Dodać do zbiornika parownika (3) ok. 2 łyżki stołowe środka do usuwania kamienia stosowanego w gospodarstwie domowym (nie zawierającego chloru!). 7. Roztwór środka do usuwania kamienia pozostawić przez noc lub przynajmniej przez 12 godzin. Czas działania środka można przedłużyć dwulub trzykrotnie, by mieć pewność, że rozpuszczony został cały kamień. 8. Podstawić naczynie do napełniania (4) pod otworem spustowym. Otworzyć zawór spustowy (1). Spuścić wodę do naczynia do napełniania (4). SANARIUM C - płukanie 9. Zamknąć zawór spustowy (1). 10. Zdjąć miskę na aromat (2) z parownika

23 11. Napełnić parownik wodą przez jednostkę do napełniania (3). 12. Podstawić naczynie do napełniania (4) pod otworem spustowym (5). Otworzyć zawór spustowy (1). 13. Po opróżnieniu parownika zamknąć zawór spustowy (1). 14. Płukanie powtórzyć dwa do trzech razy. Kasowanie usterki 92 na sterowniku 15. Usunąć komunikat usterki w trybie gotowości (stand-by) przy pomocy przycisku OK

24 9 Notatki

25 10 Adresy SANARIUM C Klafs zawsze w pobliżu. Zapewniamy profesjonalny serwis. Klafs Saunabau GmbH & Co. KG Medizinische Technik Siedziba główna w Niemczech: Erich-Klafs-Straße Schwäbisch Hall Tel Szwajcaria: Klafs Saunabau AG Oberneuhofstr. 11 CH-6340 Baar/Zug Tel Austria: Klafs Saunabau Ges.m.b.H. Sonnwiesen 375 A-6361 Hopfgarten/Tirol Tel Wiele radości, przyjemności, poprawy samopoczucia i odprężenia życzy użytkownikom SANARIUM Klafs ze sterownikiem Typ firma Klafs. Zastrzega się możliwość wprowadzenia zmian technicznych. Powielanie całości lub części tylko za pisemną zgodą firmy Klafs Saunabau GmbH & Co. KG Nr artykułu: Stan:
