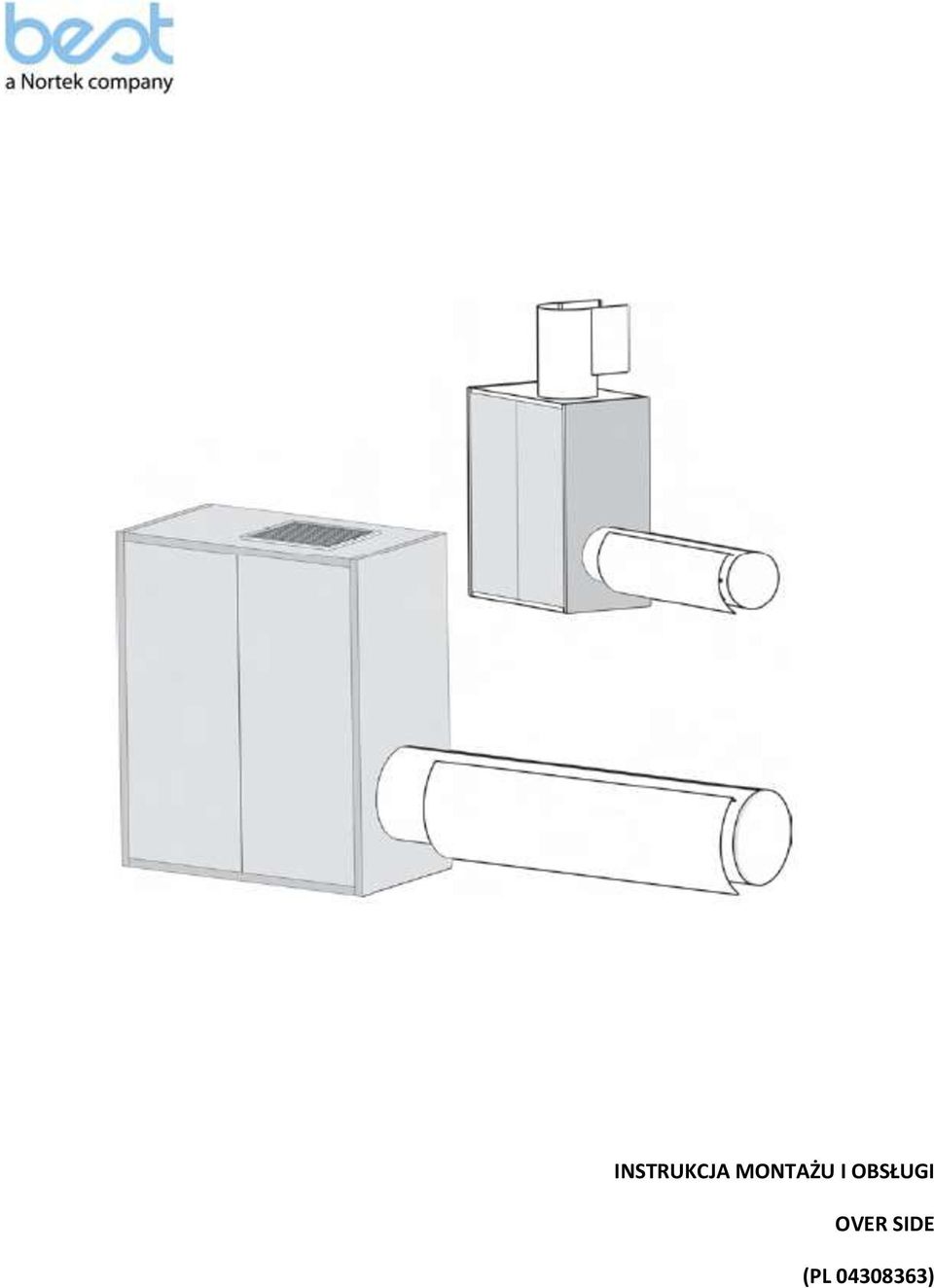

1 INSTRUKCJA MONTAŻU I OBSŁUGI OVER SIDE (PL )

2

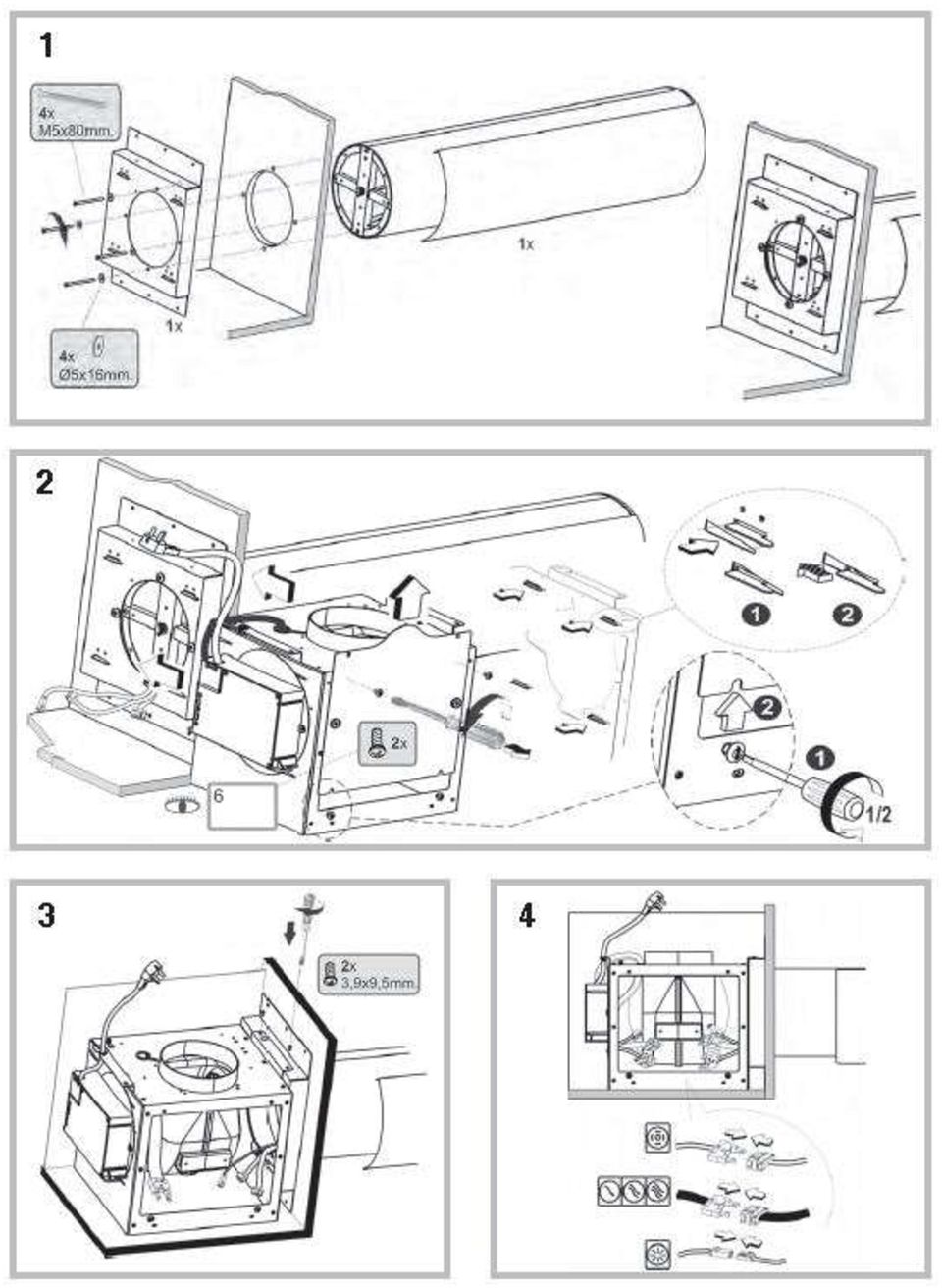

3

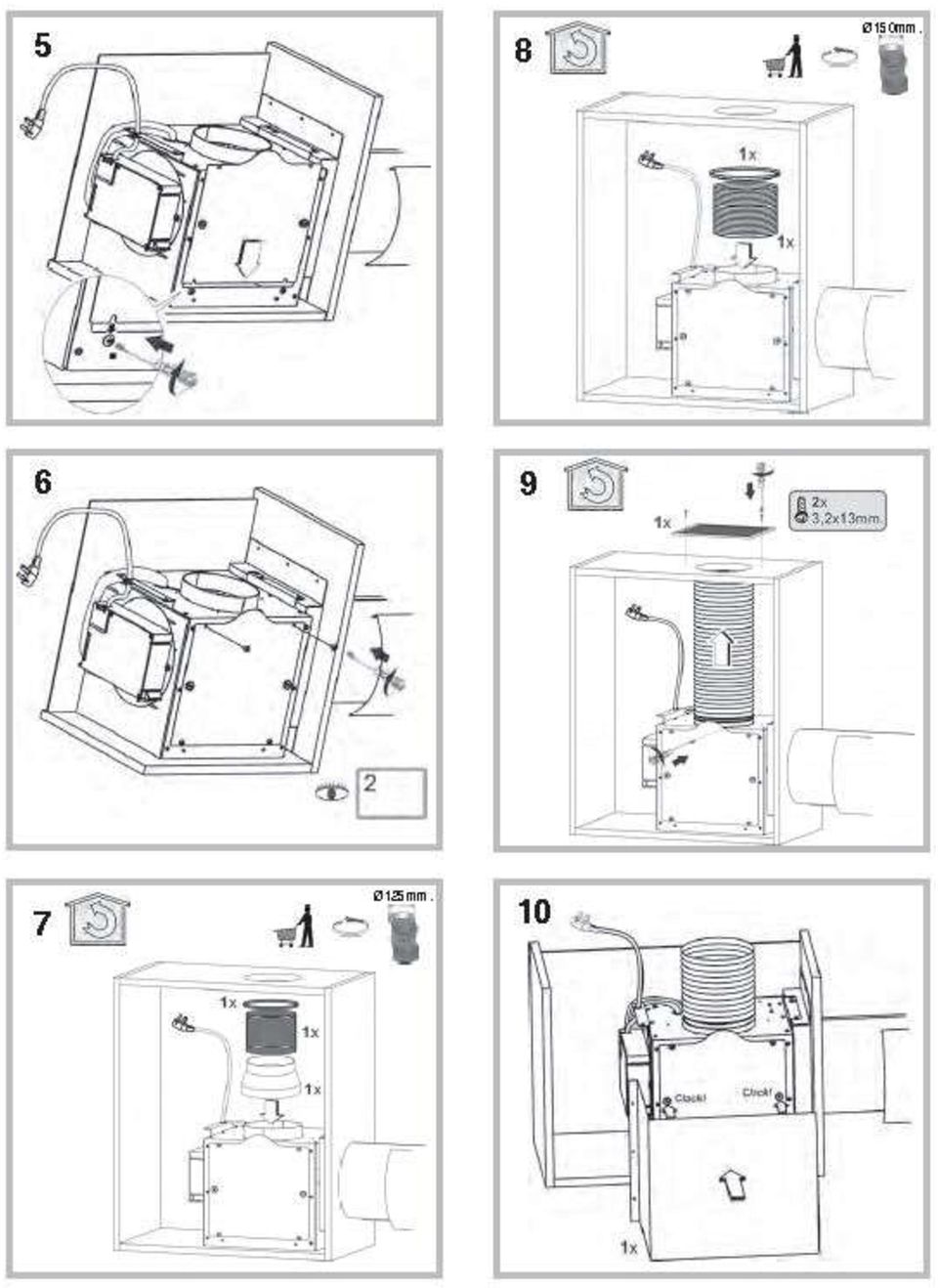

4

5

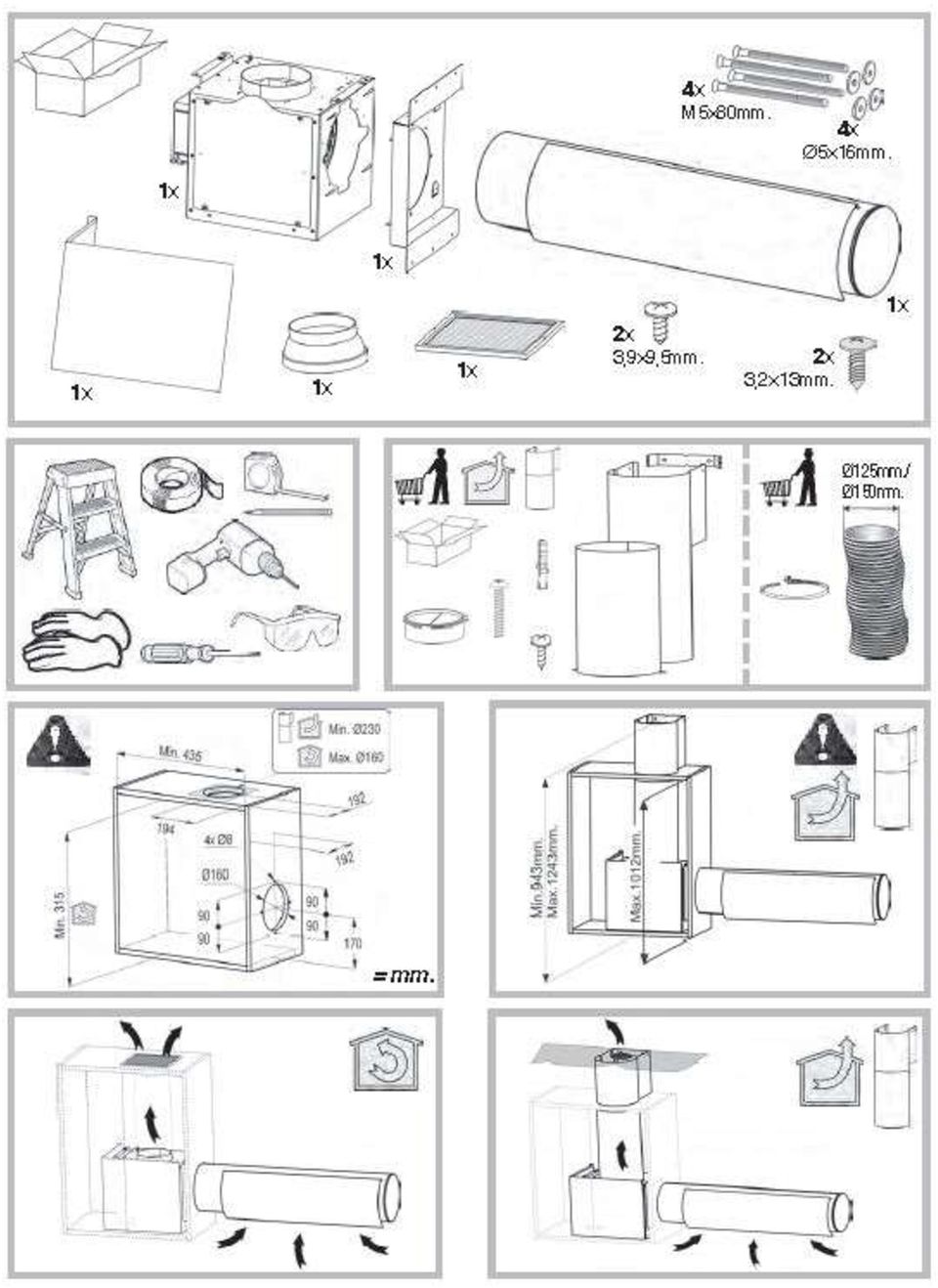

6 ! Montaż powinien być przeprowadzony zgodnie z niniejszą instrukcją i przez uprawnionego instalatora. Podczas prac instalacyjnych i konserwacyjnych należy nosić okulary ochronne. ODPROWADZANIE ZUŻYTEGO POWIETRZA (dla okapu w trybie wyciągu) Przygotować otwór i rury odprowadzające zużyte powietrze (średnica 150 mm) Zastosować możliwie najkrótszą drogę odprowadzenia Rura odprowadzająca powinna mieć możliwie jak najmniejszą ilość zagięć (maks. kąt zagięcia rury 90 0 ). Należy unikać drastycznych zmian w zakresie przekroju rur. Powierzchnia wewnętrzna rury powinna być możliwie gładka. Materiał, z którego wykonana jest rura, powinien być zgodny z obowiązującymi normami. Nie podłączać okapu do przewodów kominowych służących do odprowadzania oparów powstałych podczas spalania (np. piece gazowe, olejowe, kominki). W przypadku okapu w trybie wyciągu należy przestrzegać przepisów budowlanych Zużytego powietrza nie należy odprowadzać bezpośrednio przez otwór w ścianie, który nie jest przeznaczony do tego celu. Pomieszczenie musi posiadać odpowiednią wentylację, aby uniknąć wytworzenia przez okap podciśnienia (nie powinno przekraczać 0,04mbar). W przypadku, gdy okap będzie użytkowany równocześnie z urządzeniami nie elektrycznymi (piec gazowy, piec olejowy, piec węglowy itp.) może dojść do zassania oparów, wytwarzanych przez te urządzenia. TRYB WYCIĄGU CZY TRYB POCHŁANIACZA? Urządzenie może pracować w trybie wyciągu lub pochłaniacza. O trybie pracy należy zdecydować przed instalacją urządzenia. Jeżeli jest to możliwe, zaleca się zainstalowanie okapu w trybie wyciągu ze względu na większą wydajność. Okap w trybie wyciągu Powietrze zostaje oczyszczone i wydalone na zewnątrz przez rury odprowadzające (średnica 150 mm). Okap w trybie pochłaniacza Powietrze zostaje oczyszczone i wraca z powrotem do pomieszczenia. ELEMENTY STERUJĄCE

7 Wyświetlacz prędkości PU5: ON/OFF (WŁĄCZ/WYŁĄCZ) AUTOMATYCZNY WYKRYWACZ OPARÓW PU4: ON/OFF (WŁĄCZ/WYŁĄCZ) silnik, 3 stopień prędkości PU3: ON/OFF (WŁĄCZ/WYŁĄCZ) silnik, 2 stopień prędkości PU2: ON/OFF (WŁĄCZ/WYŁĄCZ) silnik, 1 stopień prędkości PU1: ON/OFF (WŁĄCZ/WYŁĄCZ) oświetlenie Sygnał dźwiękowy: Każde naciśnięcie przycisku generuje sygnał dźwiękowy. - Funkcja AUTOMATIC (Automatyczny Wykrywacz Oparów) Naciśnięcie przycisku PU5 powoduje automatyczne ustawienie prędkości pracy silnika przez automatyczny wykrywacz oparów i wyświetlenie jej poprzez odpowiednie światło LED (światło padające w sposób ciągły). Przy każdej automatycznej zmianie prędkości pracy silnika światło LED znajdujące się na przycisku PU5 miga przez 5 sekund. Podczas automatycznej pracy silnika w każdym momencie można zmienić jego prędkość poprzez naciśnięcie odpowiednich przycisków. Jeżeli funkcja ta jest aktywna, naciśnięcie przycisku PU5 powoduje włączenie/wyłączenie silnika. Ustawienia czułości automatycznego wykrywacza oparów Przy wyłączonym silniku i wyłączonej funkcji Automatic, nacisnąć jednocześnie przyciski PU1 i PU5 przez 3 sekundy. Światło LED przycisku PU2 (najniższy poziom czułości) lub przycisku PU3 (średni poziom czułości) lub przycisku PU4 (najwyższy poziom czułości) migają, wskazując aktualny poziom czułości automatycznego wykrywacza oparów. Wybór odpowiedniego poziomu czułości automatycznego wykrywacza oparów: PU2: najniższy poziom czułości PU3: średni poziom czułości

8 PU4: najwyższy poziom czułości Nacisnąć przycisk PU5 aby zapisać wybrany poziom czułości automatycznego wykrywacza oparów. Alarm filtra: Po 30 godzinach pracy silnika włącza się alarm filtra przeciwtłuszczowego (świecą się wszystkie wskaźniki LED). Alarm włącza się przy wyłączonym silniku i jest widoczny przez 30 sekund. Aby go deaktywować należy nacisnąć jeden z przycisków i przytrzymać przez 2 sekundy, podczas świecenia się alarmu. Po 120 godzinach pracy włącza się alarm filtra węglowego (migają wszystkie wskaźniki LED). Alarm włącza się przy wyłączonym silniku i jest widoczny przez 30 sekund. Aby go deaktywować należy nacisnąć jeden z przycisków i przytrzymać go przez 2 sekundy, podczas świecenia się alarmu. KONSERWACJA! Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub czyszczenia należy odłączyć zasilanie.! Nie zastosowanie się do wskazań dotyczących czyszczenia urządzenia I wymiany filtrów wiąże się z ryzykiem pożaru. Należy stosować się do niniejszych zaleceń. Czyszczenie okapu JAK CZĘSTO: należy czyścić okap regularnie, zarówno na zewnątrz, jak i wewnątrz CZYSZCZENIE OKAPU NA ZEWNĄTRZ: do czyszczenia urządzenia na zewnątrz (części lakierowane) należy używać ściereczki zamoczonej w letniej wodzie oraz neutralnych środków myjących; do czyszczenia urządzeń wykonanych ze stali, miedzi lub mosiądzu należy używać specjalnych środków przeznaczonych do tego celu. CZYSZCZENIE OKAPU WEWNĄTRZ: wewnętrzną część urządzenia należy czyścić ściereczką nasączoną delikatnym detergentem w płynie. CZEGO NIE NALEŻY ROBIĆ: nie należy używać ściernych lub żrących produktów, lub produktów zawierających alkohol (np. metalowych czyścików, zbyt ostrych gąbek, silnie działających środków czyszczących itp.) Czyszczenie filtrów przeciwtłuszczowych WYJMOWANIE FILTRA: pociągnąć uchwyt w dół i pociągnąć filtr w kierunku zewnętrznej części okapu. JAK CZĘSTO: filtry przeciwtłuszczowe należy czyścić przynajmniej raz na miesiąc lub wtedy, gdy wyświetla się alarm filtra. CZYSZCZENIE FILTRA: filtry należy myć ręcznie lub w zmywarce neutralnym środkiem myjącym. W przypadku mycia filtrów w zmywarce mogą się one nieznacznie odbarwić, co jednak nie wpływa na ich poprawne działanie. Wymiana filtra węglowego (P)

9 (w trybie pracy pochłaniacza) JAK CZĘSTO NALEŻY WYMIENIAĆ FILTR WĘGLOWY: przynajmniej co 4 miesiące i bezwzględnie wtedy, gdy filtr jest przeciążony WYJMOWANIE FILTRA WĘGLOWEGO: Jeżeli okap pracuje w trybie pochłaniacza to należy wymieniać filtr węglowy. Wyjąć filtr węglowy poprzez obrócenie go w kierunku zgodnym ze wskazówkami zegara. Wymiana oświetlenia LED - Oświetlenie LED wymienić na nowe, tego samego typu lub skontaktować się z serwisem. WADLIWE DZIAŁANIE W przypadku gdy urządzenie nie działa poprawnie, przed wezwaniem serwisu należy przeprowadzić następującą kontrolę: Jeśli okap nie działa należy sprawdzić, czy: - nie wystąpiła awaria zasilania -została wybrana prędkość pracy. Jeśli moc pracy okapu jest niewystarczająca należy sprawdzić, czy: -wybrana prędkość pracy silnika jest wystarczająca dla znajdujących się w powietrzu oparów -w kuchni jest odpowiednia wentylacja, która umożliwia prawidłowe odessanie zużytego powietrza - nie został zużyty filtr węglowy (w trybie pochłaniacza) Jeśli okap samoczynnie wyłącza się podczas normalnego trybu pracy należy sprawdzić czy: - nie wystąpiła awaria zasilania - nie wyłączył się sterownik

10 Części, które nie są zawarte w cenie urządzenia
