Precyzyjny kalibrator ciśnienia Wersja 1- lub 2-kanałowa Model CPG2500

Transkrypt

1 Technologia kalibracji Precyzyjny kalibrator ciśnienia Wersja 1- lub 2-kanałowa Model CPG2500 Karta katalogowa WIKA CT Zastosowania Laboratoria kalibracji fabrycznej Firmy oferujące usługi kalibracji oraz sektor usług Laboratoria badawczo-rozwojowe Specjalne właściwości Zakresy pomiarowe od bar / psi (do 2 oddzielnych wewnętrznych czujników precyzyjnych) Typ ciśnienia: ciśnienie manometryczne dodatnie i ujemne, ciśnienie bezwzględne i różnicowe po zamontowaniu dwóch czujników Precyzja do 0,003% IS (IntelliScale) Dokładność do 0,01% IS (IntelliScale) Przenośny kalibrator ciśnienia CPG2500 Opis Zastosowanie CPG2500 to modułowy przyrząd do pomiaru ciśnienia składający się z maks. dwóch czujników ciśnienia wysokiej precyzji (w dwóch oddzielnych kanałach) oraz, opcjonalnie, wzorca ciśnienia. Dzięki certyfikowanej (DKD/DAkkS) dokładności całego toru pomiarowego na poziomie 0,01% (opcjonalnie 0,01% IS-50) służy on przede wszystkim jako fabryczny/roboczy wzorzec do weryfikacji i/lub kalibracji szerokiego zakresu przyrządów do pomiaru ciśnienia. Funkcjonalność Kolorowy ekran dotykowy oraz przyjazne menu gwarantują maksymalną łatwość obsługi - w wielu wersjach językowych. Różne funkcje, jak pamięć wartości min/maks, wartość ciśnienia, tara lub pomiar ciśnienia różnicowego dwoma czujnikami zapewniają przydatność tego przyrządu do wielu różnych zastosowań. Oprogramowanie Obok dostępnego oprogramowania kalibracyjnego WIKA-CAL, które umożliwia komfortową kalibrację przyrządów do pomiaru ciśnienia i pozwala w prosty sposób generować certyfikaty kalibracji, klient może także stworzyć swoje własne programy testowe np. za pomocą oprogramowania LabVIEW. Kompletne systemy do testowania i kalibracji Na zamówienie mogą zostać dostarczone kompletne przenośne lub stacjonarne systemy testowe. Do integracji z istniejącymi systemami służą interfejsy RS-232, Ethernet, IEEE (opcjonalnie) oraz opcjonalne wyjście analogowe DC V. Karta katalogowa WIKA CT /2014 Strona 1 z 7 Karty katalogowe podobnych produktów i akcesoriów: Oprogramowanie kalibracyjne WIKA-CAL; patrz karta katalogowa CT Obudowa dopływu ciśnienia, przewód napełniający; patrz karta katalogowa CT Precyzyjny zawór redukcyjny ciśnienia, tłok; patrz karta katalogowa CT 91.42

2 Dane techniczne Model CPG2500 Czujniki wzorcowego ciśnienia Zakres ciśnienia Standardowa Opcjonalna Dokładność 0,01 % FS 0,01 % IS-50 1) Nadciśnienie Dwukierunkowy Ciśnienie bezwzględne ,025 do bar 2) ,36 do psi -0, ,025 do bar -0, ,36 do psi ,35 do bar abs do psi abs do bar do psi do bar do psi do bar abs do psi abs. Precyzja 0,003 % FS 0,003 % IS Opcjonalny wzorzec ciśnienia Funkcja Wzorzec ciśnienia może być użyty do przełączania typów ciśnienia) (bezwzględne <=> manometryczne). W przypadku wykorzystania czujników ciśnienia manometrycznego zakres pomiarowy czujnika musi zaczynać się od -1 bar w celu umożliwienia emulacji ciśnienia bezwzględnego. Zakres pomiarowy Dokładność Jednostki ciśnienia mbar/ psi abs. 0,01% mierzonej wartości 38 oraz 2 dowolnie programowalne 1) Dokładność 0,01% IS-50: % zakresu pomiarowego 0,01 % połowy zakresu pomiarowego i 0,01% wartości zmierzonej pomiędzy 50 a 100% zakresu pomiarowego. 2) Zakres pomiarowy < 70 mbar dokładność 0,03 % FS. 3) Do emulacji danego typu ciśnienia zalecamy czujnik ciśnienia bezwzględnego, ponieważ dryf punktu zerowego można wyeliminować przez jego regulację. Przyrząd podstawowy Przyrząd Wersja przyrządu Wymiary w mm Masa Standardowa: obudowa stacjonarna opcjonalna: montaż w regale 19 z panelami bocznymi, zawiera zestaw do montażu w mm, patrz rysunki techniczne około 2,3 kg/ ok. 5 lbs Wyświetlacz Ekran Podział ekranu Rozdzielczość Klawiatura Czas uruchamiania 6,7" LCD (640 x 240 pikseli) 1 okno na czujnik cyfr Kolorowy ekran dotykowy ok. 15 minut Podłączenia Liczba czujników możliwa do podłączenia (do wyboru) Przyłącza ciśnieniowe Adaptery ciśnieniowe Dopuszczalne media ciśnieniowe Ochrona przed nadciśnieniem Standardowo: 1 czujnik ciśnienia wzorcowego Opcjonalnie: drugi czujnik ciśnienia wzorcowego i wzorzec ciśnienia Do 400 bar: 7/16-20 F SAE/MS, 6 mm Swagelok, w zestawie przyłącze rurowe ponad 400 bar: Autoclave F250C/HIP HF4 Standardowo: bez Opcjonalnie: 6 mm Swagelok -złącze rurowe, 1/4 Swagelok -złącze rurowe, 1/4 NPT wew., 1/8 NPTwew. lub 1/8 BSPG wew. Gazy czyste, suche, niekorozyjne, niepalne i nieutleniające (dopuszczalne ciecze pod ciśnieniem > 1 bar) 110 % (opcjonalnie dostępny zewnętrzny zawór nadmiarowy) Strona 2 z 7 Karta katalogowa WIKA CT /2014

3 Przyrząd podstawowy Źródło zasilania Zasilacz Zasilanie AC V, Hz DC 5 V, 3 A Dopuszczalne warunki otoczenia Temperatura przechowywania C / F Wilgotność względna %, wzgl. (bez kondensacji) Zakres temperatury skompensowanej C / F Komunikacja Interfejs Standardowo: RS-232, Ethernet Opcjonalnie: IEEE-488 lub wyjście analogowe / / V Zestawy komend Mensor, WIKA SCPI, Mensor 2100 Czas reakcji ok. 100 ms Aprobaty i certyfikaty Zgodność CE Dyrektywa EMC 4) Aprobaty GOST 2004/108/WE, EN emisje (Grupa 1, Klasa A) i odporność na zakłócenia (zastosowania przemysłowe) Metrologia / technologia pomiarowa, Rosja Certyfikat Kalibracja 5) Posiada certyfikat kalibracji 3.1 zgodnie z EN Opcjonalnie: Certyfikat kalibracji DKD/DAkkS 4) UWAGA! Jest to wyposażenie klasy A pod względem emisji i jest przeznaczone do zastosowania w środowisku przemysłowym. W innych środowiskach, np. w mieszkaniach lub budynkach komercyjnych może ono w pewnych warunkach powodować zakłócenia w działaniu innego sprzętu. W takich przypadkach operator powinien podjąć odpowiednie środki zaradcze. 5) Kalibracja w pozycji poziomej. Aprobaty i certyfikaty znajdują się na stronie internetowej Karta katalogowa WIKA CT /2014 Strona 3 z 7

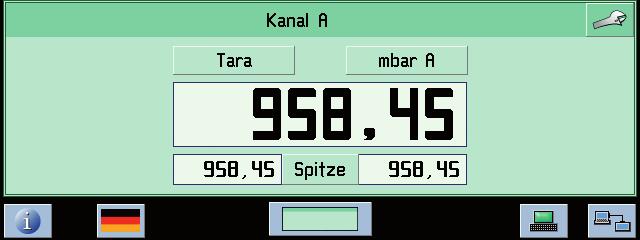

4 Konfiguracja wyświetlacza i dostępne funkcje Przyrząd jest dostępny z jednym lub dwoma wewnętrznymi precyzyjnymi regulatorami ciśnienia (wersja jedno- lub dwukanałowa); ich wyświetlanie oraz opcjonalne funkcje mogą zostać łatwo skonfigurowane za pomocą ekranu dotykowego. Oprócz jednostki ciśnieniowej, która jest konfigurowana za pomocą własnego przycisku, dostęp i konfiguracja wszystkich ustawień możliwe są przez przycisk SETUP (górny prawy róg ekranu). Wersja 1-kanałowa a) Standardowa konfiguracja wyświetlacza Menu SETUP Jednostka ciśnienia (dostępne 40 jednostek) Mierzona wartość b) Wyświetlacz z uaktywnionymi dodatkowymi funkcjami (konfiguracja przez menu SETUP) Opcjonalne wyświetlane przyciski funkcyjne: Tare (tara) Zero (regulacja punktu zerowego) Opcjonalne wyświetlane funkcje: Pamięć wartości Min/Maks Częstotliwość pomiaru (s/min/h/3h) Wzorzec ciśnienia Inne dostępne funkcje opcjonalne (konfigurowane przez menu SETUP) Korekcja różnicy (pomiędzy wzorcem a badanym obiektem) Filtrowanie sygnału Pomiar ciśnienia różnicowego (możliwy tylko w wersji dwukanałowej) Wersja dwukanałowa (dwa zintegrowane czujniki precyzyjne) Objaśnienie dolnego paska narzędzi Na dole ekranu znajduje się pasek narzędzi z następującymi funkcjami: (naciśnięcie przycisku wywołuje odpowiednie podmenu) Wybór języka (dostępnych 12) Wybór kanału Status interfejsu Konfiguracja interfejsu Strona 4 z 7 Karta katalogowa WIKA CT /2014

5 Przyłącza elektryczne i ciśnieniowe - tył RS-232 Wyłącznik zasilania Ethernet Czujnik, kanał B Czujnik, kanał A Opcjonalnie: złącze wzorca Opcjonalnie: złącze wzorca Podłączenie zasilacza DC Opcjonalnie: Złącze wzorca ciśnienia Wymiary w mm Widok z przodu Widok z boku Widok z tyłu Karta katalogowa WIKA CT /2014 Strona 5 z 7

6 Oprogramowanie kalibracyjne WIKA-CAL Łatwe i szybkie tworzenie wysokiej jakości certyfikatów kalibracji Program WIKA-CAL stosowany do generowania certyfikatów kalibracji lub protokołów rejestratora dla przyrządów pomiarowych ciśnienia jest dostępny w wersji demo do darmowego pobrania z naszej strony internetowej. Szablon pomaga użytkownikowi i prowadzi go przez proces tworzenia dokumentu. Cal-Template stosowany jest do tworzenia certyfikatów kalibracji, a Log-Template do protokołów rejestratora. W celu przełączenia odpowiedniego szablonu z wersji demo na wersję pełną należy zakupić klucz USB z szablonem. Wcześniej zainstalowana wersja demo po włożeniu klucza USB automatycznie zmienia się na wybraną pełną wersję i dostępna jest przez cały czas gdy klucz USB jest podłączony do komputera. Tworzenie certyfikatów kalibracji mechanicznych i elektronicznych przyrządów pomiarowych ciśnienia. W pełni automatyczna kalibracja za pomocą regulatorów ciśnienia Kalibracja przyrządów do pomiaru ciśnienia względnego z czujnikiem ciśnienia absolutnego i odwrotnie Asysten kalibracji prowadzi przez kalibracje Automatyczne generowanie certyfikatów kalibracji Certyfikat 3.1 wg DIN EN Tworzenie protokołów rejestratora Przyjazny dla użytkownika interfejs Języki: niemiecki, angielski, włoski i inne dostępne w aktualizacji oprogramowania Więcej informacji w karcie katalogowej CT Cal-Template umożliwia tworzenie certyfikatów kalibracji, a Log-Template umożliwia tworzenie protokołów rejestratora. Cal Demo Generowanie certyfikatów ograniczone do 2 punktów pomiarowych z automatycznym doprowadzeniem ciśnienia przez regulator ciśnienia. Cal Light Generowanie certyfikatów bez ograniczenia punktów pomiarowych, bez automatycznego doprowadzenia ciśnienia przez regulator ciśnienia. Cal Generowanie certyfikatów bez ograniczenia punktów pomiarowych, z automatycznym doprowadzeniem ciśnienia przez regulator ciśnienia. Log Demo Tworzenie raportów badań na podstawie danych z rejestratora, ograniczone do 5 mierzonych wartości. Log Tworzenie raportów badań na podstawie danych z rejestratora bez ograniczenia mierzonych wartości.

7 Zakres dostawy Precyzyjny wskaźnik ciśnienia CPG2500 Kabel zasilania 1,5 m/ 5 ft Instrukcja obsługi Certyfikat kalibracji 3.1 zgodnie z DIN EN Opcje Akcesoria Solidna walizka transportowa Adaptery ciśnieniowe Zestaw zaworu nadmiarowego Kabel interfejsu Oprogramowanie kalibracyjne WIKA-CAL Certyfikat kalibracji DKD/DAkkS Zestaw do montażu w regale 19 Drugi czujnik wewnętrzny Wzorzec ciśnienia Interfejs IEEE Wyjście analogowe Kompletne systemy do testowania i kalibracji Zawór przelewowy (do 400 bar) 04/2014 PL based on 04/2014 GB Informacje dotyczące zamówienia Model / Typ obudowy / Czujnik wzorcowy w kanale A / Czujnik wzorcowy w kanale B / Wzorzec ciśnienia / Interfejs / Wyjście analogowe / Adapter przyłącza ciśnieniowego / Dodatkowe informacje na temat zamówienia 2008 WIKA Alexander Wiegand SE & Co. KG Wszelkie prawa zastrzeżone. Specyfikacje podane w niniejszym dokumencie przedstawiają dane techniczne aktualne w momencie publikacji. Zastrzegamy sobie prawo do dokonywania zmian niniejszych specyfikacji i materiałów. Strona 7 z 6 Karta katalogowa WIKA CT /2014 MERAZET S.A. ul. Krauthofera Poznań tel fax: automatyka@merazet.pl WIKA Polska spółka z ograniczoną odpowiedzialnością sp. k. Ul. Łęgska 29/35, Włocławek Tel.: (+48) Fax: (+48) info@wikapolska.pl
