Precyzyjny ręczny kalibrator ciśnienia Model CPH6400

Transkrypt

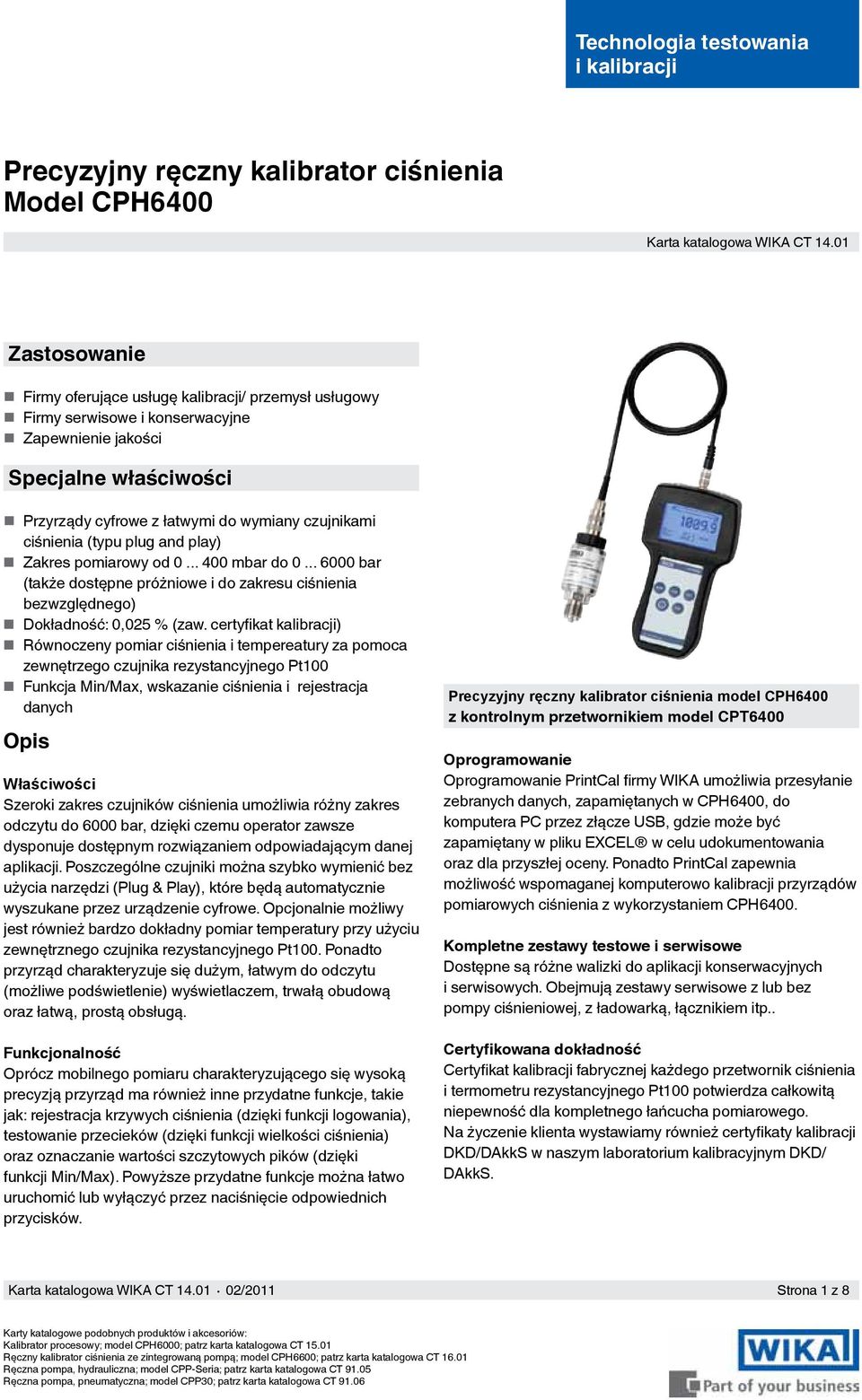

1 Technologia testowania i kalibracji Precyzyjny ręczny kalibrator ciśnienia Model CPH6400 Karta katalogowa WIKA CT Zastosowanie Firmy oferujące usługę kalibracji/ przemysł usługowy Firmy serwisowe i konserwacyjne Zapewnienie jakości Specjalne właściwości Przyrządy cyfrowe z łatwymi do wymiany czujnikami ciśnienia (typu plug and play) Zakres pomiarowy od mbar do bar (także dostępne próżniowe i do zakresu ciśnienia bezwzględnego) Dokładność: 0,025 % (zaw. certyfikat kalibracji) Równoczeny pomiar ciśnienia i tempereatury za pomoca zewnętrzego czujnika rezystancyjnego Pt100 Funkcja Min/Max, wskazanie ciśnienia i rejestracja danych Opis Właściwości Szeroki zakres czujników ciśnienia umożliwia różny zakres odczytu do 6000 bar, dzięki czemu operator zawsze dysponuje dostępnym rozwiązaniem odpowiadającym danej aplikacji. Poszczególne czujniki można szybko wymienić bez użycia narzędzi (Plug & Play), które będą automatycznie wyszukane przez urządzenie cyfrowe. Opcjonalnie możliwy jest również bardzo dokładny pomiar temperatury przy użyciu zewnętrznego czujnika rezystancyjnego Pt100. Ponadto przyrząd charakteryzuje się dużym, łatwym do odczytu (możliwe podświetlenie) wyświetlaczem, trwałą obudową oraz łatwą, prostą obsługą. Funkcjonalność Oprócz mobilnego pomiaru charakteryzującego się wysoką precyzją przyrząd ma również inne przydatne funkcje, takie jak: rejestracja krzywych ciśnienia (dzięki funkcji logowania), testowanie przecieków (dzięki funkcji wielkości ciśnienia) oraz oznaczanie wartości szczytowych pików (dzięki funkcji Min/Max). Powyższe przydatne funkcje można łatwo uruchomić lub wyłączyć przez naciśnięcie odpowiednich przycisków. Precyzyjny ręczny kalibrator ciśnienia model CPH6400 z kontrolnym przetwornikiem model CPT6400 Oprogramowanie Oprogramowanie PrintCal firmy WIKA umożliwia przesyłanie zebranych danych, zapamiętanych w CPH6400, do komputera PC przez złącze USB, gdzie może być zapamiętany w pliku EXCEL w celu udokumentowania oraz dla przyszłej oceny. Ponadto PrintCal zapewnia możliwość wspomaganej komputerowo kalibracji przyrządów pomiarowych ciśnienia z wykorzystaniem CPH6400. Kompletne zestawy testowe i serwisowe Dostępne są różne walizki do aplikacji konserwacyjnych i serwisowych. Obejmują zestawy serwisowe z lub bez pompy ciśnieniowej, z ładowarką, łącznikiem itp.. Certyfikowana dokładność Certyfikat kalibracji fabrycznej każdego przetwornik ciśnienia i termometru rezystancyjnego Pt100 potwierdza całkowitą niepewność dla kompletnego łańcucha pomiarowego. Na życzenie klienta wystawiamy również certyfikaty kalibracji DKD/DAkkS w naszym laboratorium kalibracyjnym DKD/ DAkkS. Karta katalogowa WIKA CT /2011 Strona 1 z 8 Karty katalogowe podobnych produktów i akcesoriów: Kalibrator procesowy; model CPH6000; patrz karta katalogowa CT Ręczny kalibrator ciśnienia ze zintegrowaną pompą; model CPH6600; patrz karta katalogowa CT Ręczna pompa, hydrauliczna; model CPP-Seria; patrz karta katalogowa CT Ręczna pompa, pneumatyczna; model CPP30; patrz karta katalogowa CT 91.06

2 Wymiary w mm Urządzenie cyfrowe CPH6400 Widok z przodu Widok z boku Przyłącze do czujnika temperatury (opcjonalnie) Wymiary w mm Kontrolny przetwornik ciśnienia CPT6400 Przyłącze elektryczne urządzenia cyfrowego Widok z góry Przyłącze do interfejsu czujnika Przyłącze do przetwornika Zasilanie Strona 2 z 8 Karta katalogowa WIKA CT /2011

3 Dane techniczne Precyzyjny ręczny kalibrator ciśnienia model CPH6400 (pełen zakres pomiarowy) Czujnik 1 kontrolny przetwornik ciśnienia (wymiana bez użycia narzędzi) 1) Zakres pomiarowy bar 0,4 1, Dopuszczalne przeciążenie bar Ciśnienie niszczenia bar 2, Dokładność łańcucha pomiarowego 0,025 % FS 2) Zakres pomiarowy bar Dopuszczalne przeciążenie bar Ciśnienie niszczenia bar Dokładność łańcucha pomiarowego 0,1 % FS 2) Typ ciśnienia {oprócz podanych powyżej ciśnień dostępne są próżnia, zakres dwukierunkowy, ciśnienie bezwzględne) Jednostka ciśnienia bar, mbar, kpa, psi, mmhg, inhg i kg/cm² (zależna od wybranego zakresu pomiarowego) Aktywna kompensacja temperatury C Pomiar temperatury tylko przy wersji 2 kanałowej Typ czujnika Pt100, 4-przewodowy Zakres pomiarowy C Rozdzielczość C 0,01 Dokładność C 0,05 Dopuszczalna temperatura otoczenia C Kalibracja 2) certyfikat kalibracji (opcjonalnie certyfikat kalibracji DKD/DAkkS) Dane techniczne Urządzenie cyfrowe model CPH6400 Wyświetlacz Rozdzielczość wyświetlacza Czas pomiaru (ciśnienie) Funkcja Rejestrator danych Interfejs Dopuszczalna duży wyświetlacz graficzny z podświetleniem (abschaltbar) do 6 cyfr; wybierane 5 wartości/sek. pamięć min.-, max.-; wartość ciśnienia, korekcja przesunięcia zakresów ciśnienia miernika, funkcja rejestratora - cykliczna rejestracja danych: automatyczne wskazanie do 1000 wartości (500 wartości ciśnienia i 500 wartości temperatury) - Czas cyklu: wybór od sekund USB Wilgotność względna % r. F (bez kondensacji wilgoci; przy 50 C) temperatura przechowywania C Zasilanie Urządzenie zasilające wewnętrzna bateria litowo- jonowa (czas ładowania: < 6 h) Czas pracy baterii h około 25 Obudowa polamid 12, klawiatura membranowa, przeroczysty panel Stopień ochrony IP 65 Waga g około 480 Deklaracja CE Norma EMV 2004/108/EG, EN Emisja (Grupa 1, Klasa B) i odporność na zakłócenia (obszar przemysłowy Dane techniczne Kontrolny przetwornik ciśnienia model CPT6400 Przyłącze ciśnieniowe 1000 bar: G ½ B; {na zapytanie różne przyłącza } > 1000 bar: M16 x 1,5 wew., z uszczelką stożkową Materiał materiał części zwilżanych stal CrNi (przy zakresie pomiarowym > 25 bar dodatkowo Elgiloy ) Wewnętrzny płyn transmisyjny olej syntetyczny (tylko dla zakresu pomiarowego do 25 bar) Dopuszczalne temperatury medium C przechowywanie C Obudowa stal CrNi Przyłącze elektryczne okrągła wtyczka, 8-pinowa Stopień ochrony IP 65 (z podłączonym kablem) Waga g ok. 220 Deklaracja CE Norma ciśnienowa 97/23/EG, PS > 200 bar; Modul A, dyrektywa dotycząca urządzeń ciśnienowych Norma EMV 2004/108/EG, EN Emisja (Grupa 1, Klasa B) i odporność na zakłócenia (obszar przemysłowy) Karta katalogowa WIKA CT /2011 Strona 3 z 8

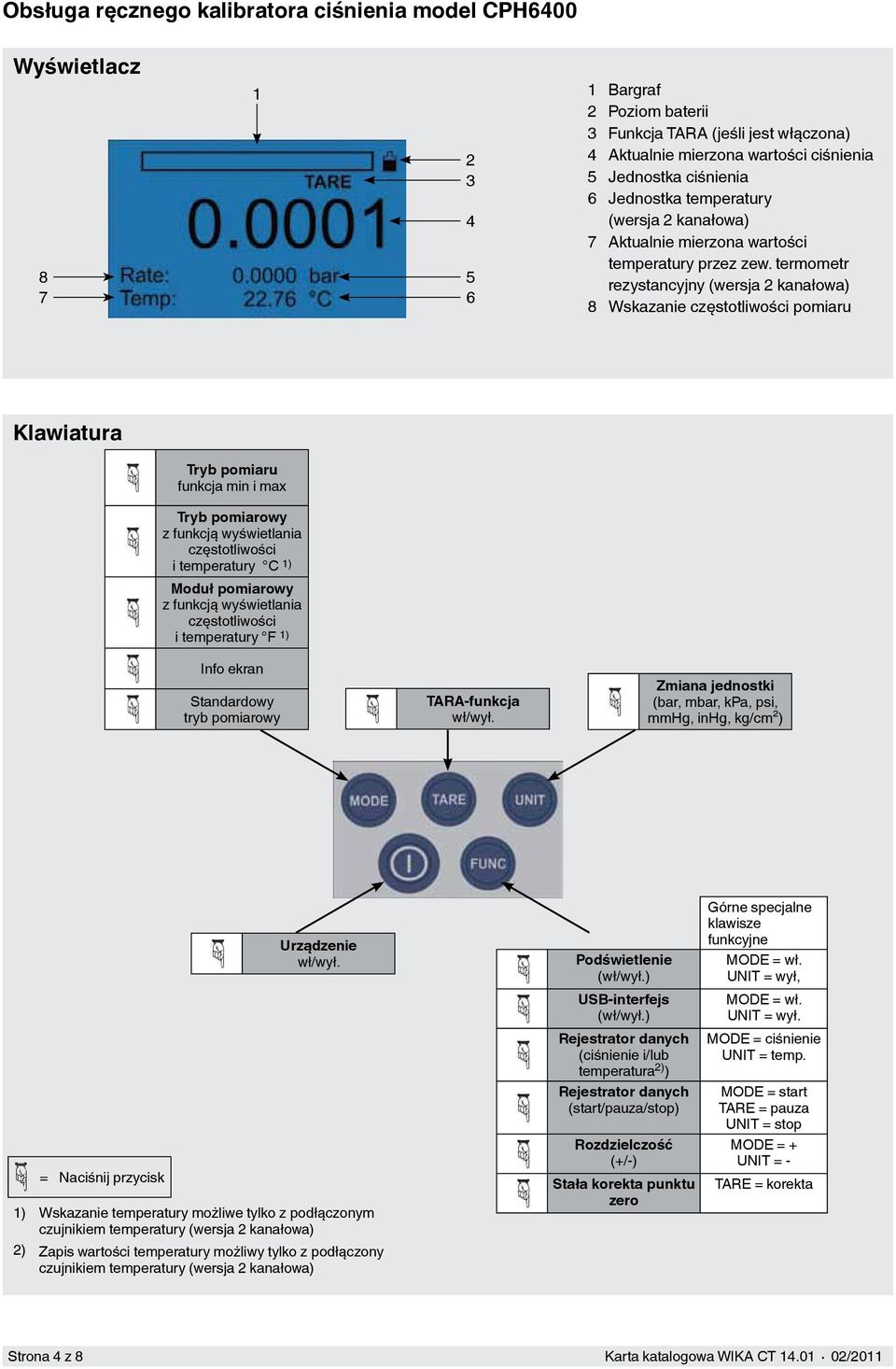

4 Obsługa ręcznego kalibratora ciśnienia model CPH6400 Wyświetlacz Bargraf 2 Poziom baterii 3 Funkcja TARA (jeśli jest włączona) 4 Aktualnie mierzona wartości ciśnienia 5 Jednostka ciśnienia 6 Jednostka temperatury (wersja 2 kanałowa) 7 Aktualnie mierzona wartości temperatury przez zew. termometr rezystancyjny (wersja 2 kanałowa) 8 Wskazanie częstotliwości pomiaru Klawiatura Tryb pomiaru funkcja min i max Tryb pomiarowy z funkcją wyświetlania częstotliwości i temperatury C 1) Moduł pomiarowy z funkcją wyświetlania częstotliwości i temperatury F 1) Info ekran Standardowy tryb pomiarowy TARA-funkcja wł/wył. Zmiana jednostki (bar, mbar, kpa, psi, mmhg, inhg, kg/cm²) = Naciśnij przycisk Urządzenie wł/wył. 1) Wskazanie temperatury możliwe tylko z podłączonym czujnikiem temperatury (wersja 2 kanałowa) 2) Zapis wartości temperatury możliwy tylko z podłączony czujnikiem temperatury (wersja 2 kanałowa) Podświetlenie (wł/wył.) USB-interfejs (wł/wył.) Rejestrator danych (ciśnienie i/lub temperatura 2) ) Rejestrator danych (start/pauza/stop) Rozdzielczość (+/-) Stała korekta punktu zero Górne specjalne klawisze funkcyjne MODE = wł. UNIT = wył, MODE = wł. UNIT = wył. MODE = ciśnienie UNIT = temp. MODE = start TARE = pauza UNIT = stop MODE = + UNIT = - TARE = korekta Strona 4 z 8 Karta katalogowa WIKA CT /2011

5 Kompletna walizka serwisowa Walizka kalibracyjna z precyzyjnym ręcznym kalibratorem ciśnienia model CPH6400 składa się z: Walizka transportowa z wkładem piankowym Precyzyjny ręczny kalibrator ciśnienia CPH6400 Przewód do zewnętrznego zastosowanie czujnika Wolne miejsca do kontrolnych przetworników ciśnienia CPT6400 Dostępne zakresy pomiarowe: dane techniczne patrz strona 3. Wersja podstawowa Walizka kalibracyjna z precyzyjnym ręcznym kalibratorem ciśnienia model CPH6400 i ręczną pneumatyczną pompą CPP30 zakres ciśnienia -0,95 do +35 bar składa się: Walizka transportowa z wkładem piankowym Precyzyjny ręczny kalibrator ciśnienia CPH6400 Ręczna pompa pneumatyczna CPP30, -0, bar Przewód do zewnętrznego zastosowanie czujnika Wolne miejsca do kontrolnych przetworników ciśnienia CPT6400 Dostępne zakresy pomiarowe: dane techniczne patrz strona 3. Wersja podstawowa z pompą pneumatyczną Walizka kalibracyjna z precyzyjnym ręcznym kalibratorem ciśnienia model CPH6400 i ręczna pompa CPP700-H/CPP1000-H zakres ciśnienia bar/ bar składa się z: Walizka transportowa z wkładem piankowym Precyzyjny ręczny kalibrator ciśnienia CPH6400 Ręczna hydrauliczna pompa CPP700-H/CPP1000-H, bar/ bar Przewód do zewnętrznego zastosowanie czujnika Wolne miejsca do kontrolnych przetworników ciśnienia CPT6400 Więcej informacji technicznych patrz karta katalogowa CT Wersja podstawowa z pompą hydrauliczną Karta katalogowa WIKA CT /2011 Strona 5 z 8

6 Pomiar temperatury z precyzyjnym ręcznym kalibratorem ciśnienia model CPH6400 Obok zewnętrznych przetworników ciśnienia CPT6400 równolegle może być podłączony zewnętrzny czujnik temperatury Pt100. Osiągana jest dokładność pomiaru 0,05 C. Model CPH6400 w wersji podstawnej dostępny jest, jako jednostka do pomiaru ciśnienia natomiast opcjonalnie dostępny jest z funkcją do pomiaru temperatury. Za pomocą zintegrowanego rejestratora danych moga być zapisywane wartości ciśnienia i temperatury lub obie te wielkości równoczesnie. Ocena danych z rejestratora odbywa się za pomocą Excel. Równoczesny pomiar i rejestracja ciśnienia i temperatury daje możliwość szerokiego zastosowania CPH6400. Na przykład, przyrząd ten idealnie nadaje się do badania szczelności, ponieważ teraz obok każdego spadku i wzrostu ciśnienia może być również zarejestrowany wpływ temperatury. Precyzyjny ręczny kalibrator ciśnienia model CPH6400 z kontrolnym przetwornikiem model CPT6400 i czujnikiem temperatury Opragromowanie kalibracyjne PrintCal Opragramowanie kalibracyjne PrintCal firmy WIKA służy do kalibracji (urzadzenie kontrone) mechanicznych i elektronicznych urządzeń do pomiaru ciśnienia. Prosta kalibracja Przyjemna w obsługa Kalibracja wg specyfikacji klienta Certyfikat 3.1 wg DIN EN Protokuł kontrolny wg specyfikacji klienta (Excel-podstawa) Język: niemiecki/angielski/hiszpański/francuski Strona 6 z 8 Karta katalogowa WIKA CT /2011

7 Oprogramowanie rejestratora danych PrintCal Oprogramowanie rejestratora danych PrintCal służy do prezentacji danych otrzymanych z precyzyjnego ręcznego kalibratora ciśnienia model CPH 6400 na komputerze. Przechowywane dane są zapisywane w formie tabelarycznej w pliku EXCEL i później mogą być zaprezentowane na wykresie. Łatwa obsługa ze względu na intuicyjne ikony przycisków Dane zapisane ręcznie mogą być zaprezentowane na wykresie (przy wersji 2 kanałowej wartości ciśnienia i temperatury mogą być zapisywane równocześnie) Łatwe tworzenie wykresów za pomocą Microsoft EXCEL Możliwa obsługa rejstratora danych za pomoca PC (Remote-Control) Język: niemiecki/angielski/francuski/hiszpański Wymagania systemowe Komputer PC kompatybilny z IBM (PentiumTM) Dysk twardy o pojemności przynajmniej 20 MB. Nagrywarka CD-ROM Pamięć główna przynajmniej 32 MB Windows 2000, XP Microsoft Excel 2000, XP, 2003, 2007 Myszka Jeden nieprzyporządkowany interfejs szeregowy lub port USB Łatwa obsługa przy pomocy intuicyjnych przycisków Główna lista narzędzi Ustawienie interfejsu 2 Zczytywanie wartości kalibracyjnych CPH6000 (nie dla modelu CPH6400) 3 Kalibracja online za pomocą CPH Ustawienia kalibracyjne dla CPH Informacja o oprogramowaniu 6 Wyjście z programu Karta katalogowa WIKA CT /2011 Strona 7 z 8

8 Zakres dostawy Precyzyjny ręczny kalibrator ciśnienia CPH6400 Certyfikat kalibracji 3.1 wg DIN EN Czujniki wg wyboru Opcjonalnie Wersja 2 kanałowa (pomiar ciśnienia i temperatury za pomoca jednego urządzenia) DKD/DAkkS-certyfikat dokładności Akcesoria Przyłącza Różne złączki ciśnienowe Szbkozłącze procesowe Minimess Przyłącze kablowe Kable interfejsu USB Generowanie ciśnienia Pompa pneumatyczna Pompa hydrauliczna Walizka kalibracyjna Walizka pomiarowa Różne walizki testowe i pomiarowe zawiareające pompę testową Oprogramowanie Rejestrator danych /oprogramowanie kalibracyjne PrintCal Zasilanie Czujnik temperatury Czujnik rezystancyjny Pt100 Produkty i usługi objęte naszym programem technologii testowania i kalibracji Usługi kalibracji DKD/DAkkS dla ciśnienia Naprawy jednostek kalibracyjnych różnych producentów Przenośne przyrządy do mierzenia ciśnienia do zadań testowania i kalibracji Jednostki precyzyjnego pomiaru ciśnienia oraz kontrolery ciśnienia Główne normy ciśnieniowe Rozwiązania systemu technologii testowania Usługi kalibracji DKD/DAkkS dla temperatury Kalibratory temperatury z suchym otworem pomiarowym Kąpielowe kalibratory temperatury Przyrządy do mierzenia temperatury do zadań testowania i kalibracji Termometry precyzyjne Główne normy temperatury Konsultacje i szkolenia 2007 WIKA Alexander Wiegand SE & Co. KG, wszelkie prawa zastrzeżone. Specyfikacje i wymiary podane w niniejszej karcie przedstawiają stan konstrukcyjny aktualny w momencie wydruku. Istnieje możliwość wprowadzenia modyfikacji i zmian specyfikacji materiałowej bez wcześniejszego powiadomienia. Strona 8 z 8 Karta katalogowa WIKA CT / /2011 PL WIKA Polska S.A. ul. Łegska 29/ Włocławek Tel. (+48) Fax: (+48) info@wikapolska.pl
