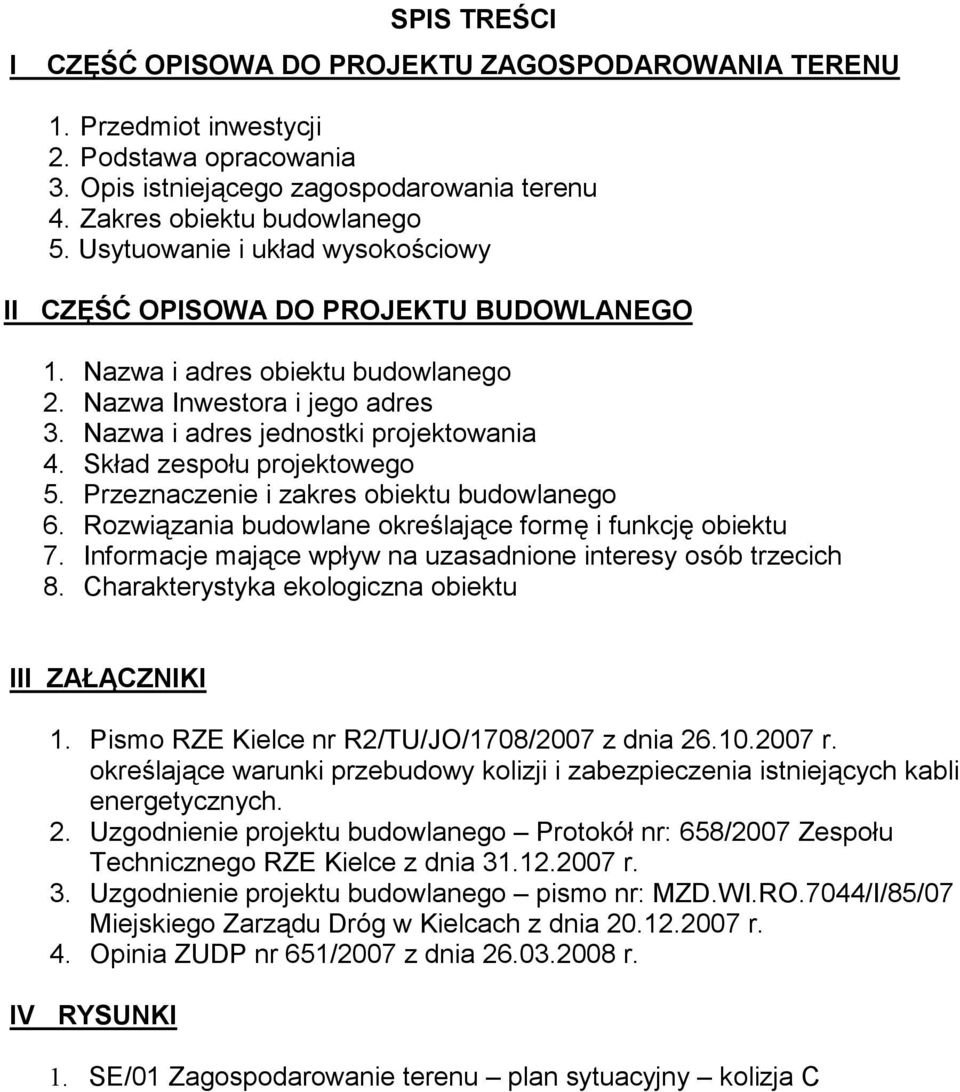

1 I SPIS TREŚCI CZĘŚĆ OPISOWA DO PROJEKTU ZAGOSPODAROWANIA TERENU 1. Przedmiot inwestycji 2. Podstawa opracowania 3. Opis istniejącego zagospodarowania terenu 4. Zakres obiektu budowlanego 5. Usytuowanie i układ wysokościowy II CZĘŚĆ OPISOWA DO PROJEKTU BUDOWLANEGO 1. Nazwa i adres obiektu budowlanego 2. Nazwa Inwestora i jego adres 3. Nazwa i adres jednostki projektowania 4. Skład zespołu projektowego 5. Przeznaczenie i zakres obiektu budowlanego 6. Rozwiązania budowlane określające formę i funkcję obiektu 7. Informacje mające wpływ na uzasadnione interesy osób trzecich 8. Charakterystyka ekologiczna obiektu III ZAŁĄCZNIKI 1. Pismo RZE Kielce nr R2/TU/JO/1708/2007 z dnia r. określające warunki przebudowy kolizji i zabezpieczenia istniejących kabli energetycznych. 2. Uzgodnienie projektu budowlanego Protokół nr: 658/2007 Zespołu Technicznego RZE Kielce z dnia r. 3. Uzgodnienie projektu budowlanego pismo nr: MZD.WI.RO.7044/I/85/07 Miejskiego Zarządu Dróg w Kielcach z dnia r. 4. Opinia ZUDP nr 651/2007 z dnia r. IV RYSUNKI 1. SE/01 Zagospodarowanie terenu plan sytuacyjny kolizja C

Skład zespołu projektowego 5. Przeznaczenie i zakres obiektu budowlanego 6. Rozwiązania budowlane określające formę i funkcję obiektu 7.

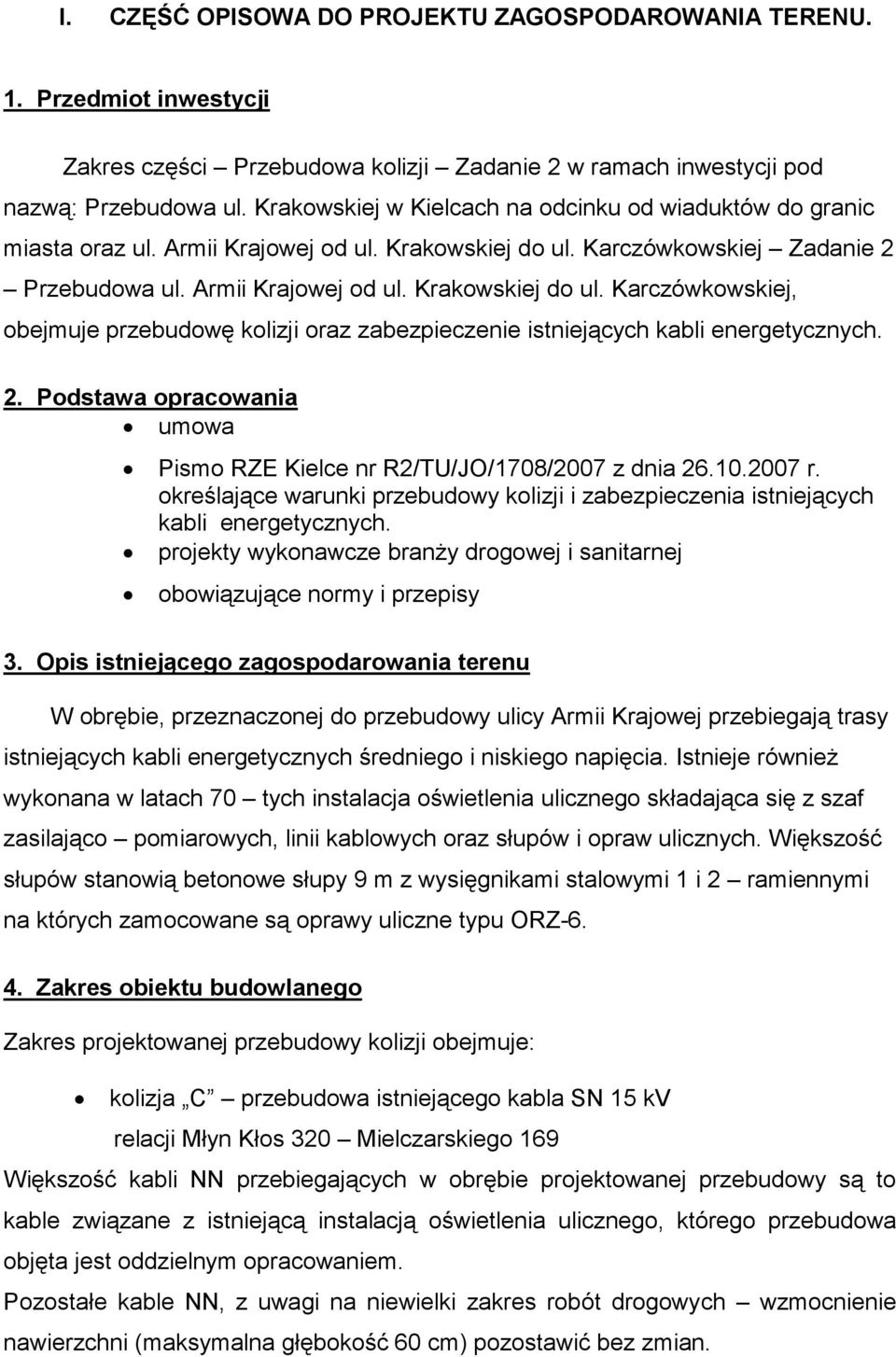

2 I. CZĘŚĆ OPISOWA DO PROJEKTU ZAGOSPODAROWANIA TERENU. 1. Przedmiot inwestycji Zakres części Przebudowa kolizji Zadanie 2 w ramach inwestycji pod nazwą: Przebudowa ul. Krakowskiej w Kielcach na odcinku od wiaduktów do granic miasta oraz ul. Armii Krajowej od ul. Krakowskiej do ul. Karczówkowskiej Zadanie 2 Przebudowa ul. Armii Krajowej od ul. Krakowskiej do ul. Karczówkowskiej, obejmuje przebudowę kolizji oraz zabezpieczenie istniejących kabli energetycznych. 2. Podstawa opracowania umowa Pismo RZE Kielce nr R2/TU/JO/1708/2007 z dnia r. określające warunki przebudowy kolizji i zabezpieczenia istniejących kabli energetycznych. projekty wykonawcze branŝy drogowej i sanitarnej obowiązujące normy i przepisy 3. Opis istniejącego zagospodarowania terenu W obrębie, przeznaczonej do przebudowy ulicy Armii Krajowej przebiegają trasy istniejących kabli energetycznych średniego i niskiego napięcia. Istnieje równieŝ wykonana w latach 70 tych instalacja oświetlenia ulicznego składająca się z szaf zasilająco pomiarowych, linii kablowych oraz słupów i opraw ulicznych. Większość słupów stanowią betonowe słupy 9 m z wysięgnikami stalowymi 1 i 2 ramiennymi na których zamocowane są oprawy uliczne typu ORZ Zakres obiektu budowlanego Zakres projektowanej przebudowy kolizji obejmuje: kolizja C przebudowa istniejącego kabla SN 15 kv relacji Młyn Kłos 320 Mielczarskiego 169 Większość kabli NN przebiegających w obrębie projektowanej przebudowy są to kable związane z istniejącą instalacją oświetlenia ulicznego, którego przebudowa objęta jest oddzielnym opracowaniem. Pozostałe kable NN, z uwagi na niewielki zakres robót drogowych wzmocnienie nawierzchni (maksymalna głębokość 60 cm) pozostawić bez zmian.

Karczówkowskiej Zadanie 2 Przebudowa ul. Armii Krajowej od ul. Krakowskiej do ul. Karczówkowskiej, obejmuje przebudowę kolizji oraz zabezpieczenie istniejących kabli energetycznych. 2. Podstawa opracowania umowa Pismo RZE Kielce nr R2/TU/JO/1708/2007 z dnia 26.

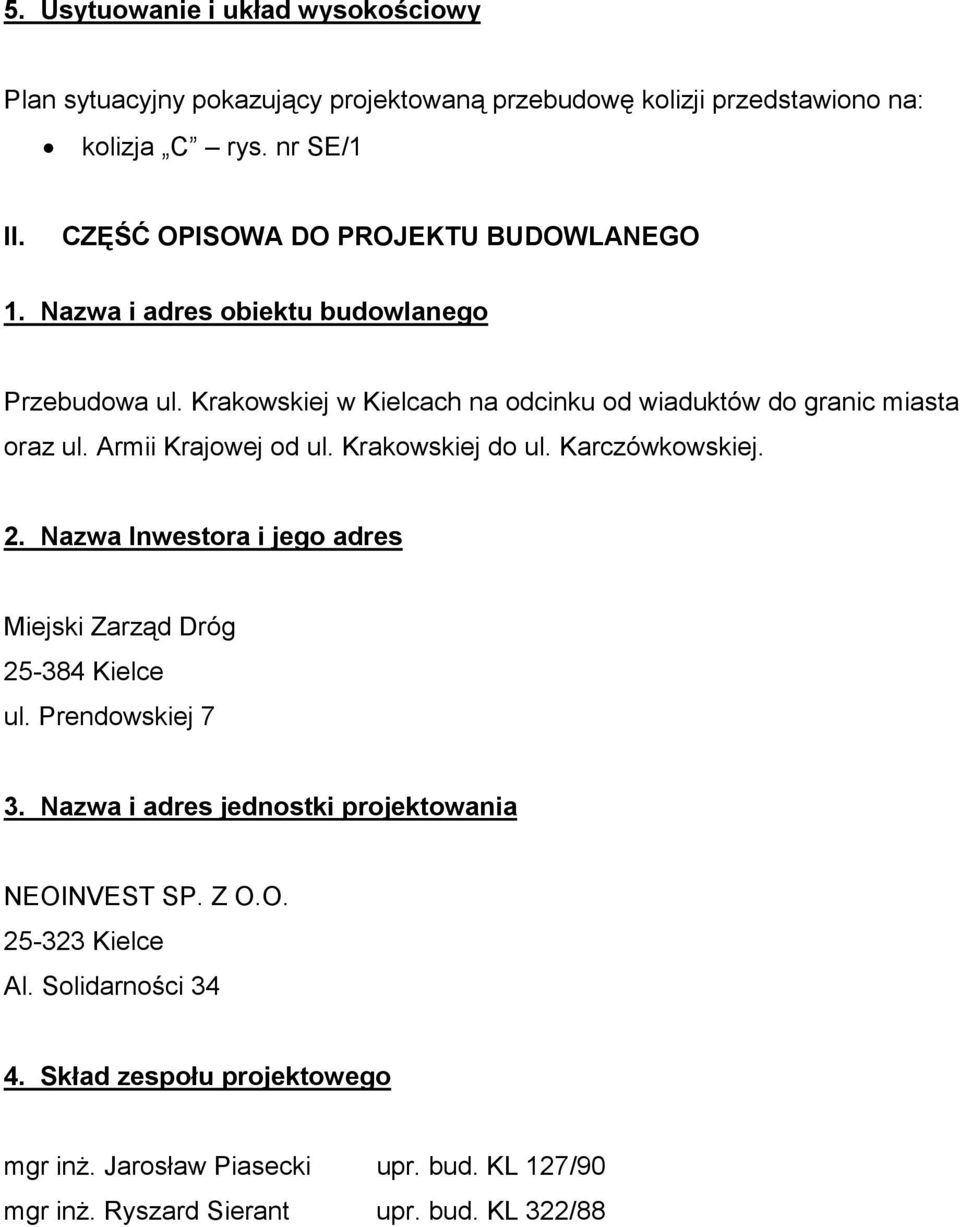

3 5. Usytuowanie i układ wysokościowy Plan sytuacyjny pokazujący projektowaną przebudowę kolizji przedstawiono na: kolizja C rys. nr SE/1 II. CZĘŚĆ OPISOWA DO PROJEKTU BUDOWLANEGO 1. Nazwa i adres obiektu budowlanego Przebudowa ul. Krakowskiej w Kielcach na odcinku od wiaduktów do granic miasta oraz ul. Armii Krajowej od ul. Krakowskiej do ul. Karczówkowskiej. 2. Nazwa Inwestora i jego adres Miejski Zarząd Dróg Kielce ul. Prendowskiej 7 3. Nazwa i adres jednostki projektowania NEOINVEST SP. Z O.O Kielce Al. Solidarności Skład zespołu projektowego mgr inŝ. Jarosław Piasecki upr. bud. KL 127/90 mgr inŝ. Ryszard Sierant upr. bud. KL 322/88

Armii Krajowej od ul. Krakowskiej do ul. Karczówkowskiej. 2. Nazwa Inwestora i jego adres Miejski Zarząd Dróg 25-384 Kielce ul. Prendowskiej 7 3.

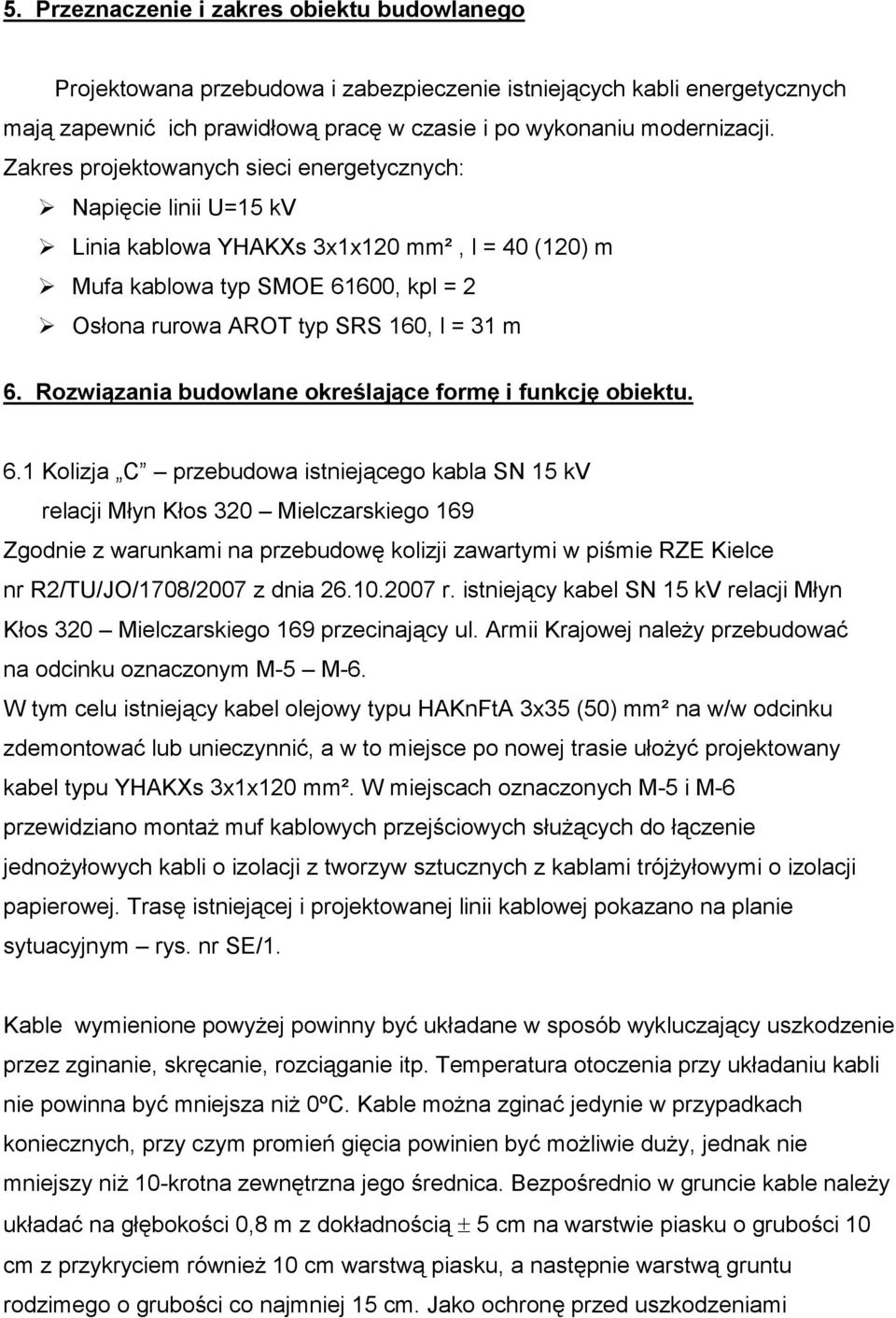

4 5. Przeznaczenie i zakres obiektu budowlanego Projektowana przebudowa i zabezpieczenie istniejących kabli energetycznych mają zapewnić ich prawidłową pracę w czasie i po wykonaniu modernizacji. Zakres projektowanych sieci energetycznych: Napięcie linii U=15 kv Linia kablowa YHAKXs 3x1x120 mm², l = 40 (120) m Mufa kablowa typ SMOE 61600, kpl = 2 Osłona rurowa AROT typ SRS 160, l = 31 m 6. Rozwiązania budowlane określające formę i funkcję obiektu. 6.1 Kolizja C przebudowa istniejącego kabla SN 15 kv relacji Młyn Kłos 320 Mielczarskiego 169 Zgodnie z warunkami na przebudowę kolizji zawartymi w piśmie RZE Kielce nr R2/TU/JO/1708/2007 z dnia r. istniejący kabel SN 15 kv relacji Młyn Kłos 320 Mielczarskiego 169 przecinający ul. Armii Krajowej naleŝy przebudować na odcinku oznaczonym M-5 M-6. W tym celu istniejący kabel olejowy typu HAKnFtA 3x35 (50) mm² na w/w odcinku zdemontować lub unieczynnić, a w to miejsce po nowej trasie ułoŝyć projektowany kabel typu YHAKXs 3x1x120 mm². W miejscach oznaczonych M-5 i M-6 przewidziano montaŝ muf kablowych przejściowych słuŝących do łączenie jednoŝyłowych kabli o izolacji z tworzyw sztucznych z kablami trójŝyłowymi o izolacji papierowej. Trasę istniejącej i projektowanej linii kablowej pokazano na planie sytuacyjnym rys. nr SE/1. Kable wymienione powyŝej powinny być układane w sposób wykluczający uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza niŝ 0ºC. Kable moŝna zginać jedynie w przypadkach koniecznych, przy czym promień gięcia powinien być moŝliwie duŝy, jednak nie mniejszy niŝ 10-krotna zewnętrzna jego średnica. Bezpośrednio w gruncie kable naleŝy układać na głębokości 0,8 m z dokładnością ± 5 cm na warstwie piasku o grubości 10 cm z przykryciem równieŝ 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm. Jako ochronę przed uszkodzeniami

Rozwiązania budowlane określające formę i funkcję obiektu. 6.

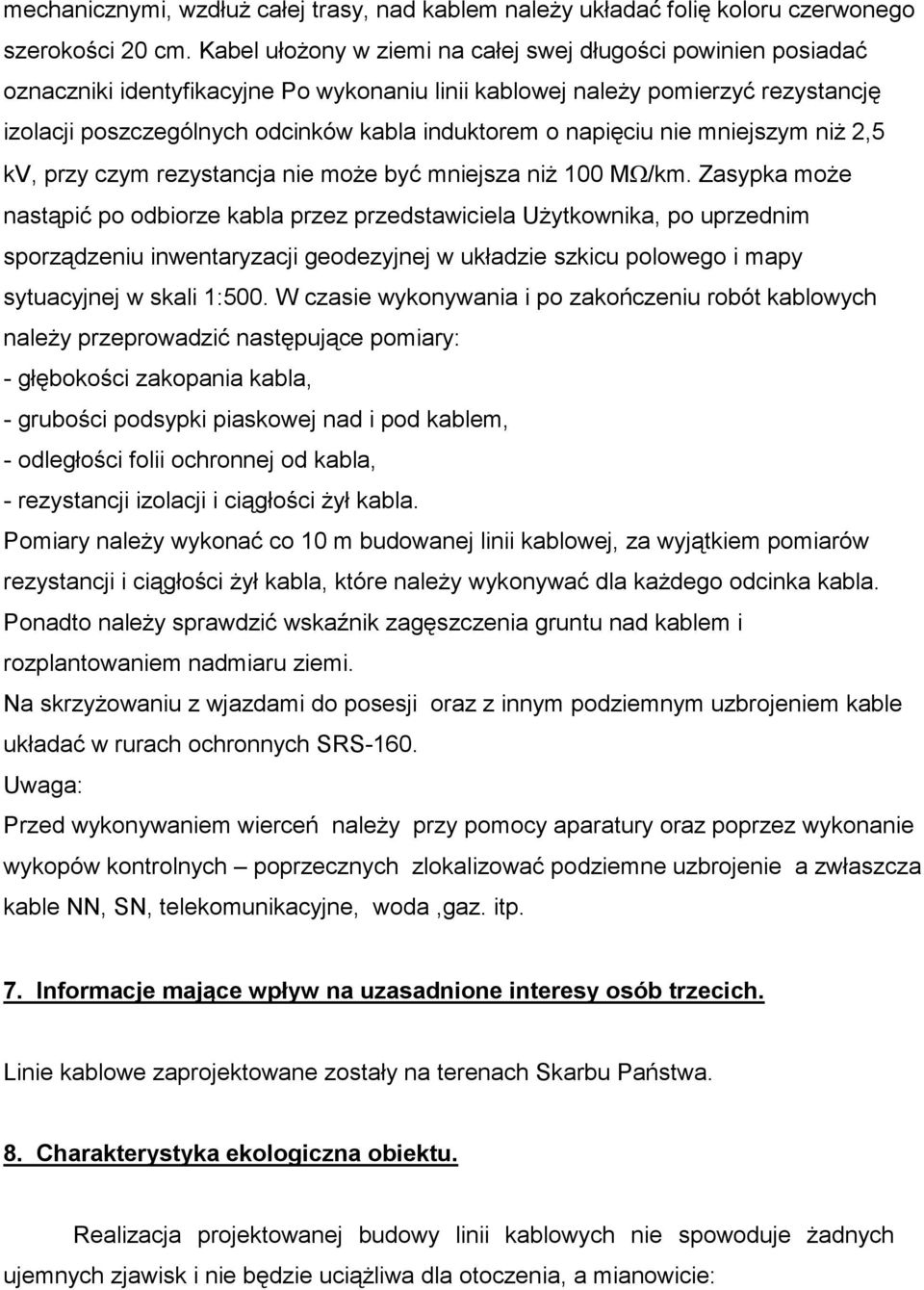

5 mechanicznymi, wzdłuŝ całej trasy, nad kablem naleŝy układać folię koloru czerwonego szerokości 20 cm. Kabel ułoŝony w ziemi na całej swej długości powinien posiadać oznaczniki identyfikacyjne Po wykonaniu linii kablowej naleŝy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu nie mniejszym niŝ 2,5 kv, przy czym rezystancja nie moŝe być mniejsza niŝ 100 MΩ/km. Zasypka moŝe nastąpić po odbiorze kabla przez przedstawiciela UŜytkownika, po uprzednim sporządzeniu inwentaryzacji geodezyjnej w układzie szkicu polowego i mapy sytuacyjnej w skali 1:500. W czasie wykonywania i po zakończeniu robót kablowych naleŝy przeprowadzić następujące pomiary: - głębokości zakopania kabla, - grubości podsypki piaskowej nad i pod kablem, - odległości folii ochronnej od kabla, - rezystancji izolacji i ciągłości Ŝył kabla. Pomiary naleŝy wykonać co 10 m budowanej linii kablowej, za wyjątkiem pomiarów rezystancji i ciągłości Ŝył kabla, które naleŝy wykonywać dla kaŝdego odcinka kabla. Ponadto naleŝy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowaniem nadmiaru ziemi. Na skrzyŝowaniu z wjazdami do posesji oraz z innym podziemnym uzbrojeniem kable układać w rurach ochronnych SRS-160. Uwaga: Przed wykonywaniem wierceń naleŝy przy pomocy aparatury oraz poprzez wykonanie wykopów kontrolnych poprzecznych zlokalizować podziemne uzbrojenie a zwłaszcza kable NN, SN, telekomunikacyjne, woda,gaz. itp. 7. Informacje mające wpływ na uzasadnione interesy osób trzecich. Linie kablowe zaprojektowane zostały na terenach Skarbu Państwa. 8. Charakterystyka ekologiczna obiektu. Realizacja projektowanej budowy linii kablowych nie spowoduje Ŝadnych ujemnych zjawisk i nie będzie uciąŝliwa dla otoczenia, a mianowicie:

napięciu nie mniejszym niŝ 2,5 kv, przy czym rezystancja nie moŝe być mniejsza niŝ 100 MΩ/km.

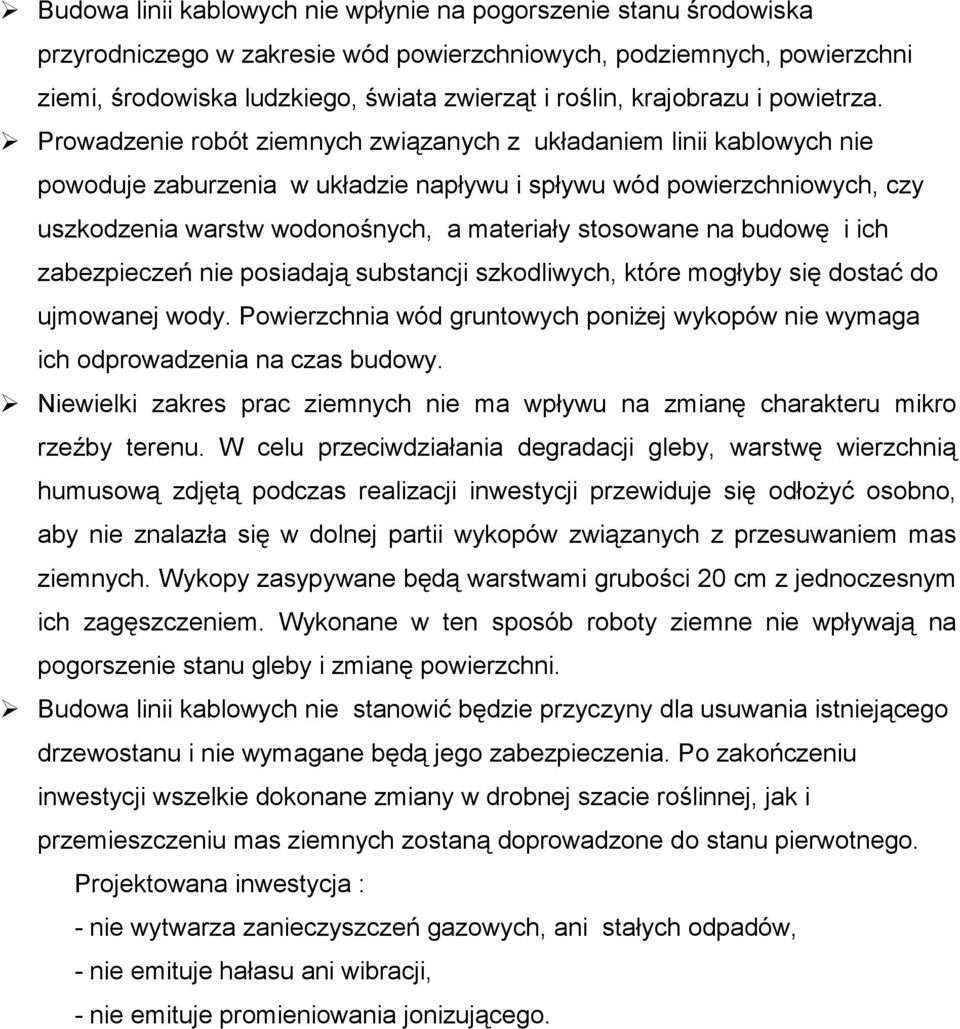

6 Budowa linii kablowych nie wpłynie na pogorszenie stanu środowiska przyrodniczego w zakresie wód powierzchniowych, podziemnych, powierzchni ziemi, środowiska ludzkiego, świata zwierząt i roślin, krajobrazu i powietrza. Prowadzenie robót ziemnych związanych z układaniem linii kablowych nie powoduje zaburzenia w układzie napływu i spływu wód powierzchniowych, czy uszkodzenia warstw wodonośnych, a materiały stosowane na budowę i ich zabezpieczeń nie posiadają substancji szkodliwych, które mogłyby się dostać do ujmowanej wody. Powierzchnia wód gruntowych poniŝej wykopów nie wymaga ich odprowadzenia na czas budowy. Niewielki zakres prac ziemnych nie ma wpływu na zmianę charakteru mikro rzeźby terenu. W celu przeciwdziałania degradacji gleby, warstwę wierzchnią humusową zdjętą podczas realizacji inwestycji przewiduje się odłoŝyć osobno, aby nie znalazła się w dolnej partii wykopów związanych z przesuwaniem mas ziemnych. Wykopy zasypywane będą warstwami grubości 20 cm z jednoczesnym ich zagęszczeniem. Wykonane w ten sposób roboty ziemne nie wpływają na pogorszenie stanu gleby i zmianę powierzchni. Budowa linii kablowych nie stanowić będzie przyczyny dla usuwania istniejącego drzewostanu i nie wymagane będą jego zabezpieczenia. Po zakończeniu inwestycji wszelkie dokonane zmiany w drobnej szacie roślinnej, jak i przemieszczeniu mas ziemnych zostaną doprowadzone do stanu pierwotnego. Projektowana inwestycja : - nie wytwarza zanieczyszczeń gazowych, ani stałych odpadów, - nie emituje hałasu ani wibracji, - nie emituje promieniowania jonizującego.

Prowadzenie robót ziemnych związanych z układaniem linii kablowych nie powoduje zaburzenia w układzie napływu i spływu wód powierzchniowych, czy uszkodzenia warstw wodonośnych, a materiały stosowane

7 III ZAŁĄCZNIKI 1. Pismo RZE Kielce nr R2/TU/JO/1708/2007 z dnia r. określające warunki przebudowy kolizji i zabezpieczenia istniejących kabli energetycznych. 2. Uzgodnienie projektu budowlanego Protokół nr: 658/2007 Zespołu Technicznego RZE Kielce z dnia r. 3. Uzgodnienie projektu budowlanego pismo nr: MZD.WI.RO.7044/I/85/07 Miejskiego Zarządu Dróg w Kielcach z dnia r. 4. Opinia ZUDP nr 651/2007 z dnia r.

Uzgodnienie projektu budowlanego Protokół nr: 658/2007 Zespołu Technicznego RZE Kielce z dnia 31
