1 Przegląd oferty Próżniowe kolektory słoneczne Prezentacja techniczno-handlowa ver

2 1 Przegląd oferty Próżniowe kolektory słoneczne 2 2

3 1. Próżniowe kolektory słoneczne Pozycja rynkowa kolektorów próżniowych Powierzchnia zainstalowana w roku 2011 wg ESTIF: Kolektor słoneczny Płaskie, m 2 Próżniowe, m 2 Udział próżniowych, % Niemcy ,3% Hiszpania ,5% Włochy ,0% Austria ,8% Francja ,5% Dania ,8% Szwecja ,8% Wielka Brytania ,5% Kraje EU ,9% Polska ,2%! Jedynie do 20% z tej grupy stanowią wysokosprawne kolektory próżniowe 3 3

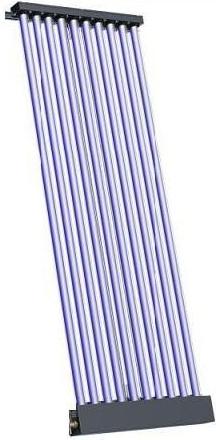

4 1. Próżniowe kolektory słoneczne Hewalex KSR10 cechy szczególne KSR10 Możliwość montażu bez nachylenia (również na elewacji i na dachu poziomym) Możliwość obracania rur próżniowych o 25 o, dla optymalnego ustawienia absorberów Konstrukcja odwróconych przyłączy zbiorczych umożliwia szybkie usuwanie z kolektora glikolu w przypadku stagnacji 4 4

5 1. Próżniowe kolektory słoneczne Hewalex KSR10 dane podstawowe KSR10 Przepływ bezpośredni czynnika grzewczego Pokrycie absorbera: PVD (Tinox) Lakierowana obudowa RAL 7022 Gwarancja: 10 lat (+1) KSR10 2xKSR10 Sprawność optyczna 78,0% Współczynnik strat ciepła a1 1,27 W/m 2 K Współczynnik strat ciepła a2 0,0012 W/m 2 K 2 Temperatura stagnacji 303 o C Powierzchnia brutto 1,823 m 2 3,646 m 2 Powierzchnia apertury 1,014 m 2 2,028 m 2 Waga 30 kg 60 kg 5 5

6 2. Próżniowe kolektory słoneczne Hewalex KSR10 przepływ czynnika grzewczego Koncentryczna rura z bezpośrednim przepływem Możliwość obrotu rur próżniowych o 25 o Swobodny wypływ w dół pary podczas stagnacji 6 6

7 2. Próżniowe kolektory słoneczne Hewalex KSR10 konstrukcja, a zachowanie w stanie stagnacji Swobodne usuwanie glikolu przez parę wodną = brak długotrwałych przegrzewów glikolu, mała ilość pary wodnej i niski wzrost ciśnienia w instalacji KSR10 Blokowanie glikolu w syfonach przez parę wodną = długotrwałe gotowanie glikolu, wysokie ryzyko uszkodzenia glikolu, duża ilość pary wodnej w instalacji Standard 7 7

8 2. Próżniowe kolektory słoneczne Hewalex KSR10 maksymalna wytrzymałość połączenia szkło-metal Opatentowane połączenie szkło-metal Krążek metalowy wtopiony w szkło, rura miedziana przechodzi przez krążek o sprężystych właściwościach Maksymalna wytrzymałość mechaniczna (potwierdzone testem 1000 szoków termicznych wg EN12975 schładzanie zimną wodą kolektora w stanie stagnacji) połączenie metal-metal 8 8

9 2. Próżniowe kolektory słoneczne Hewalex KSR10 maksymalna próżnioszczelność Specjalne szkło sodowo-wapniowo-krzemowe o niższej przepuszczalności gazów w porównaniu do szkła borokrzemowego = utrzymanie próżni min. 20 lat Próżnia 10-6 mbar (0,1 Pa) usunięcie 99, % powietrza Zastosowanie gettera ( pochłaniacz gazów ) na bazie związków baru Warstwa baru aktywnie wchłania CO, CO 2, N 2, O 2, H 2 i H 2 O (gazy jako pozostałości po procesie produkcji) Getter także w funkcji wskaźnika próżni w razie uszkodzenia rury i dostępu powietrza reakcja chemiczna z wydzielaniem białego nalotu na powierzchni wewnętrznej rury Getter 9 9

10 Transmisyjność 2. Próżniowe kolektory słoneczne Hewalex KSR10 wyższa przepuszczalność promieniowania słonecznego Dodatkowa warstwa antyrefleksyjna (AR, nanotechnologia (krzemiany SiO 2 )) zwiększa przepuszczalność promieniowania słonecznego o około 5% Wytrzymałość mechaniczna i na gradobicie (test kulki 150g) AR Z warstwą AR Bez warstwy AR Długość fali m 10 10

11 1. Próżniowe kolektory słoneczne Powierzchnia brutto wynikająca z cech budowy kolektora KSR10 Zwiększenie odległości pomiędzy rurami próżniowymi ogranicza występowanie zacienienia absorberów i zmniejszania uzysków ciepła 15 o 15 o 30 40% zacienionej 111

12 1. Próżniowe kolektory słoneczne Powierzchnia brutto wynikająca z cech budowy kolektora KSR10 Wariant zabudowy poziomej: Zacienienie ok. 60% Zacienienie ok. 45% Zacienienie ok. 45% Zacienienie ok. 25% 12 12

13 1. Próżniowe kolektory słoneczne Powierzchnia brutto wynikająca z cech budowy kolektora KSR10 Wariant zabudowy pionowej: Zacienienie ok. 10% Zacienienie 0% Zacienienie ok. 30% Zacienienie ok. 15% 13 13

14 2-ścienne niskosprawne kolektory próżniowe 2. Próżniowe kolektory słoneczne Porównanie sprawności kolektora płaskiego i próżniowego szereg konstrukcji kolektorów próżniowych uzyskuje niższe wydajności cieplne od kolektorów płaskich, co stawia pod znakiem zapytania sens ich stosowania = 71,0% Q = 426 W/m 2 = 58,2% Q = 349 W/m 2-18% = 50,1% Q = 301 W/m 2-29% = 45,2% Q = 271 W/m 2 = 35,6% Q = 213 W/m 2-36% -50% 14 14

15 2. Próżniowe kolektory słoneczne Hewalex KSR10 porównanie typów rur próżniowych Różnica w sprawności roboczej pomiędzy kolektorami (przepływ bezpośredni w porównaniu do heat pipe) tego samego producenta (np. Narva, Kingspan), wynosi 4 6% kolektor z przepływem bezpośrednim kolektor typu heat pipe 15 15

16 2. Próżniowe kolektory słoneczne Kolektor typu heat pipe, czy direct flow? (1/2) ten sam producent rur próżniowych takie same parametry absorbera, szkła, próżni 10-rurowe kolektory próżniowe heat pipe direct flow 16 16

17 Sprawność 2. Próżniowe kolektory słoneczne Kolektor typu heat pipe, czy direct flow? (2/2) Dane z certyfikatów Solar Keymark direct flow heat pipe Różnica temperatury (absorber-otoczenie) 17 17

18 2. Próżniowe kolektory słoneczne Wydajność kolektorów z powierzchni brutto Dane z certyfikatów Solar Keymark Wydajności cieplne kolektora słonecznego: Apertura: 516 W/m 2 Apertura: 741 W/m 2 Apertura: 696 W/m 2 Brutto: 388 W/m 2 Brutto: 412 W/m 2 Brutto: 608 W/m 2 Wysoka sprawność dla powierzchni apertury (czynnej pracującej) Wysoka sprawność dla powierzchni brutto (zajętej na dachu) 18 18

19 1. Próżniowe kolektory słoneczne Porównanie bilansów cieplnych kolektorów płaskich i próżniowych Przykład: LATO +30 o C Przykład: ZIMA -10 o C 19 19

20 1. Próżniowe kolektory słoneczne Praca kolektora słonecznego w sezonie zimowym Straty ciepła do otoczenia kolektorów płaskich, sprzyjają samoczynnemu oczyszczaniu się ich powierzchni szyby ze szronu i śniegu , , okolice Katowic -10 o C 20 20

21 2 Przegląd oferty Kolektory słoneczne Hewalex na tle oferty rynkowej 21 21

22 2. Kolektory słoneczne Hewalex na tle oferty rynkowej Wyróżniki, cechy charakterystyczne Ceny kolektorów słonecznych, PLN/m 2 Średnie wydajności cieplne, W/m 2 Wskaźnik Cena/Wydajność, PLN/W 222

23 2. Kolektory słoneczne Hewalex na tle oferty rynkowej Założenia do porównań ZAŁOŻENIA: Ceny katalogowe kolektorów słonecznych netto r. Ceny i parametry sprawnościowe odniesienie do powierzchni apertury Parametry na podstawie certyfikatów Solar Keymark (solarkeymark.org) Wydajności cieplne uśredniane dla typowego zakresu pracy T = 16 48K Pod uwagę wzięto 24 kolektory płaskie oraz 12 próżniowych: 23 23

24 2. Kolektory słoneczne Hewalex na tle oferty rynkowej Ceny kolektorów słonecznych, PLN/m 2 PLN/m 2 Średnia wartość dla: - kolektory płaskie = 857 PLN/m 2 - kolektory próżniowe = PLN/m 2 Różnica ceny próżniowy/płaski: 2,5 Kolektory płaskie korzystniejsze od tanich (i mniej wydajnych!) 2-ściennych kolektorów próżniowych PLN/m

25 2. Przegląd oferty kolektorów słonecznych w porównaniu Średnie wydajności cieplne, W/m 2 W/m 2 Średnia wartość dla: - kolektory płaskie = 325 W/m 2 - kolektory próżniowe = 343 W/m 2 Znaczna część kolektorów próżniowych uzyskuje niższą lub porównywalną wydajność jak kolektory płaskie (!) W/m

26 2. Przegląd oferty kolektorów słonecznych w porównaniu Wskaźnik Cena/Wydajność, PLN/W PLN/W Średnia wartość dla: - kolektory płaskie = 2,65 zł/m 2 - kolektory próżniowe = 6,38 zł/m 2 Ciepło z kolektorów płaskich tańsze średnio niż z próżniowych 2,4-krotnie Nawet najdroższy kolektor płaski korzystniejszy od taniego próżniowego PLN/W 26 26

27 1. Próżniowe kolektory słoneczne Sens zastosowania kolektora próżniowego Zastosowanie kolektorów próżniowych może być celowe, jeśli cechują się one sprawnością pracy wyraźnie wyższą niż w przypadku kolektorów płaskich 27 27
