BLUMOTION do drzwi. Nowa strona perfekcji ruchu

Transkrypt

1 BLUMOTION do drzwi Nowa strona perfekcji ruchu

2 Delikatne i ciche zamykanie od nowej strony Dzięki BLUMOTION Państwa klienci każdego dnia będą cieszyć się z cichego i delikatnego zamykania drzwi szafek. Fascynująca wartość dodatkowa, która już określiła nowy standard ruchu w szufladach TANDEM i TANDEMBOX. Teraz BLUMOTION od nowej strony strony zawiasów. BLUMOTION zapinany na zawiasie umożliwia szybką jego integrację w każdym momencie, bez zmiany montażu zawiasu i przy każdej sytuacji kątowej. BLUMOTION określa nowe standardy jakości ruchu. System montowany jest na zawiasie i z tej pozycji troszczy się o perfekcyjny ruch podczas procesu zamykania. Będą Państwo nim zachwyceni.

3 Zawartość System adaptacyjny 4 5 Wzornictwo 6 7 Montaż BLUMOTION 8 9 Możliwości zastosowania Informacje o zamawianiu Przegląd BLUMOTION 18 Marka Blum 19

4 System adaptacyjny sterowanie perfekcyjnym ruchem Drzwi, które są gwałtowanie zamykane... są miękko wyhamowywane... i zamykają się delikatnie i cicho. Wyjątkowy komfort dzięki umiejętności dopasowania. Inteligentna technika adaptacyjnego systemu BLUMOTION jest odpowiedzialna za wyjątkowy ruch. Ona automatycznie reaguje na decydujące czynniki takie jak wielkość, waga drzwi oraz szybkość ich zamykania i odpowiednio wyhamowywuje ruch drzwi. Wynikiem tego jest perfekcyjny ruch zamykania. Delikatny i cichy.

5 Rzut okiem za kulisy adaptacyjnego systemu BLUMOTION: Mechanizm hamujący reaguje odpowiednio do siły nacisku i reguluje prędkość przepływu substancji amortyzującej. BLUMOTION dopasowuje się w ten sposób automatycznie do wielkości i ciężaru drzwi oraz do szybkości zamykania. Delikatny i cichy ruch dzięki funkcji adaptacyjnej. Zintegrowane zabezpiecznie przed przeciążeniem chroni system BLUMOTION przed uszkodzeniem w wyniku niewłaściwej obsługi. W ten sposób BLUMOTION jest trwały przez cały okres użytkowania mebla i troszczy się o stałe zadowolenie klienta. Mechanizm hamujący W taki sposób działa adaptacyjny system Mała prędkość zamykania: Mechanizm hamujący reaguje w niewielkim stopniu. Substancja amortyzująca może przepływać bez oporu, działanie BLUMOTION jest regulowane przez kanały przepływu. Duża prędkość zamykania: Mechanizm hamujący reaguje gwałtownie i substancja amortyzująca może tylko wolno poruszać się w zwężonych kanałach przepływu. Wynikiem tego jest mocne działanie BLUMOTION. Zbyt duża prędkość zamykania: Aktywuje się zabezpieczenie przed przeciążeniem. Nadmierny nacisk jest redukowany przez dodatkowy kanał przepływu i zarówno BLUMOTION jak i zawias są chronione przed uszkodzeniem.

6 CLIP top z BLUMOTION przemyślana funkcjonalność od najpiękniejszej strony

7 BLUMOTION spełnia najwyższe standardy wzornictwa. CLIP top i BLUMOTION 973A harmonizują ze sobą idealnie, tworząc jakościowo stylową i techniczną jedność. Ta udana kombinacja czyni z zamykania emocjonalne przeżycie.

8 Więcej wartości dzięki której każdy zyskuje Montaż BLUMOTION 973A jest możliwy w każdym dowolnym momencie procesu produkcji i dystrybucji. W ten sposób każdy począwszy od producenta, przez sprzedawcę i montażystę a na użytkowniku skończywszy może w dowolnym momencie zdecydować, czy i jak chciałby zyskać z korzyści techniki BLUMOTION. Produkcja: Najlepiej wyposażyć drzwi w BLUMOTION 973A podczas produkcji mebli. BLUMOTION już jednym ruchem ręki można nałożyć na zawias CLIP top lub CLIP. Głębokość puszki i wiercenia są takie same, montaż zawiasu nie wymaga zmian i tym samym nie powstają dodatkowe koszty przezbrajania maszyn. Korzyści: Dzięki BLUMOTION użytkownik może cieszyć się dodatkową wartością sprawdzonej jakości Blum. Każde otwieranie drzwi jest przeżyciem, które wprowadza radość i komfort użytkowania dzięki perfekcji delikatnego i cichego ruchu zamykania.

9 Sprzedaż: Jeśli zrezygnowano z BLUMOTION podczas produkcji mebli, to można go jeszcze zamontować przy sprzedaży mebli. Dzięki wygodnemu montażowi BLUMOTION 973A mogą Państwo zachwycić swoich klientów podczas rozmowy o meblach: wystarczy tylko praktycznie zaprezentować perfekcyjny ruch. Będzie to przeżycie, z którego klient nie będzie chciał zrezygnować. Montaż: Klient może się zdecydować na perfekcyjny ruch także na etapie montażu swoich mebli w domu. Wystarczy tylko nałożyć BLUMOTION 973A na zawias i można już przeżyć perfekcję ruchu we własnych szafkach.

10 Jakość ruchu dla wszystkich sytuacji kątowych Czy to kuchnia, korytarz, łazienka, jadalnia czy sypialnia BLUMO- TION wszędzie czuje się jak w domu. W ten sposób delikatne i ciche zamykanie drzwi szafek jest miłym doznaniem dla całej rodziny. Perfekcja ruchu wprowadza jakość i komfort we wszystkich obszarach życia. BLUMOTION 973A do zawiasów CLIP top i CLIP

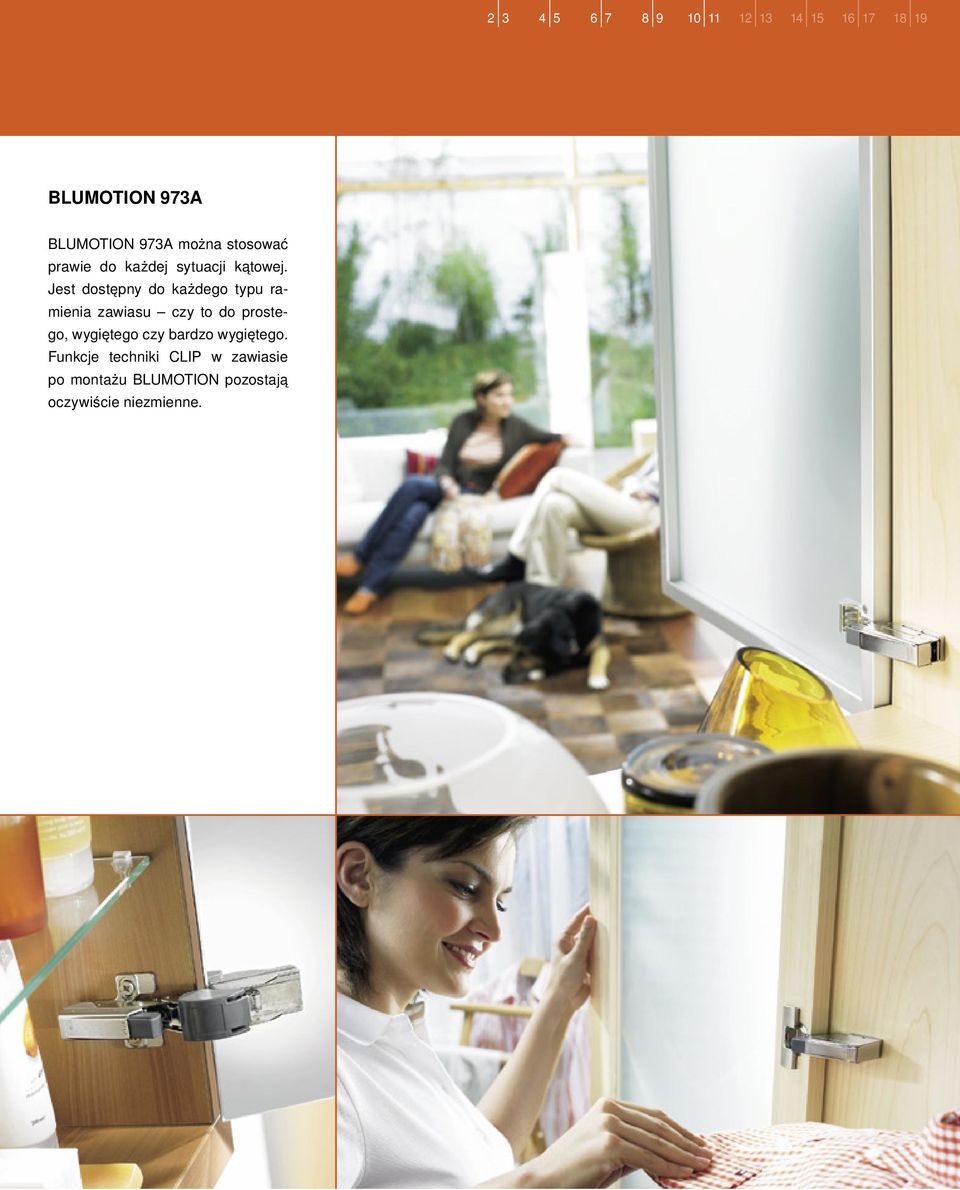

11 BLUMOTION 973A BLUMOTION 973A można stosować prawie do każdej sytuacji kątowej. Jest dostępny do każdego typu ramienia zawiasu czy to do prostego, wygiętego czy bardzo wygiętego. Funkcje techniki CLIP w zawiasie po montażu BLUMOTION pozostają oczywiście niezmienne.

12 BLUMOTION 973A do nakładania BLUMOTION 973A BLUMOTION 973A w kombinacji z zawiasami CLIP top i CLIP jest idealnym rozwiązaniem perfekcyjnego ruchu drzwi. Montaż i demontaż odbywa się jednym ruchem ręki. Nałożyć na ramię zawiasu Działanie techniki CLIP pozostaje niezmienne także przy zamontowanym BLUMOTION Zawias można regulować po demontażu BLUMOTION, który odbywa się bez użycia narzędzi By zapewnić perfekcyjny ruch w normalnej wielkości drzwi do każdego zawiasu należy przewidzieć jeden BLUMOTION 973A. W przypadku małych, lekkich drzwi ich ilość można odpowiednio zredukować. BLUMOTION 973A Zawias z ramieniem prostym CLIP top 107 CLIP top 120 CLIP top 120 specjalny CLIP top do drzwi profilowanych CLIP top 95 do ramek aluminiowych CLIP top 120 do ramek aluminiowych CLIP A0500 BLUMOTION 973A Zawias z ramieniem wygiętym CLIP top 107 CLIP top 120 CLIP top do drzwi profilowanych CLIP top 95 do ramek aluminiowych CLIP top 120 do ramek aluminiowych CLIP A0600 BLUMOTION 973A Zawias z ramieniem bardzo wygiętym CLIP top 107 CLIP top do drzwi profilowanych CLIP top 95 do ramek aluminiowych CLIP A0700

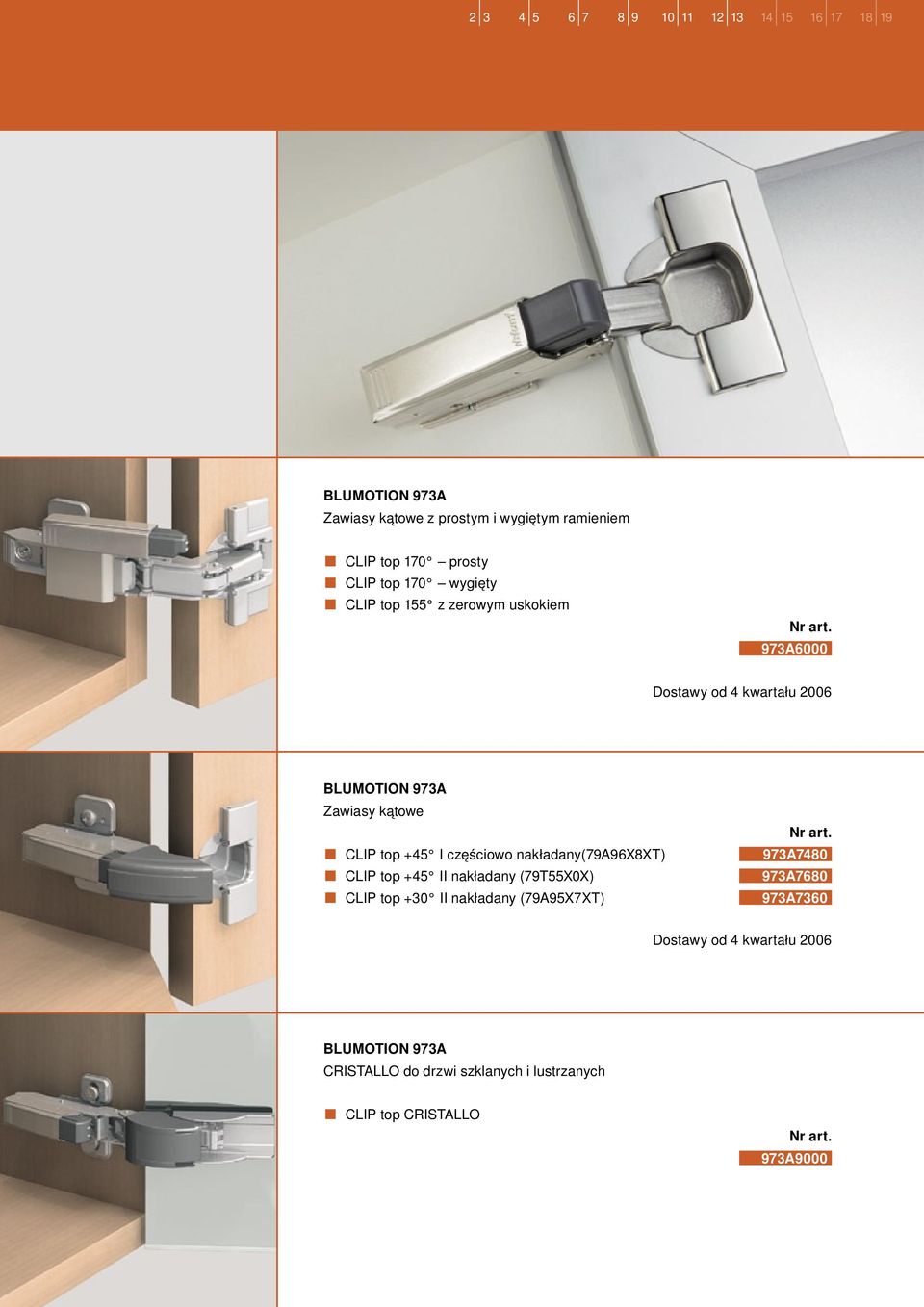

13 BLUMOTION 973A Zawiasy kątowe z prostym i wygiętym ramieniem CLIP top 170 prosty CLIP top 170 wygięty CLIP top 155 z zerowym uskokiem 973A6000 Dostawy od 4 kwartału 2006 BLUMOTION 973A Zawiasy kątowe CLIP top + I częściowo nakładany(79a96x8xt) CLIP top + II nakładany (79T55X0X) CLIP top +30 II nakładany (79A95X7XT) 973A70 973A A7360 Dostawy od 4 kwartału 2006 BLUMOTION 973A CRISTALLO do drzwi szklanych i lustrzanych CLIP top CRISTALLO 973A9000

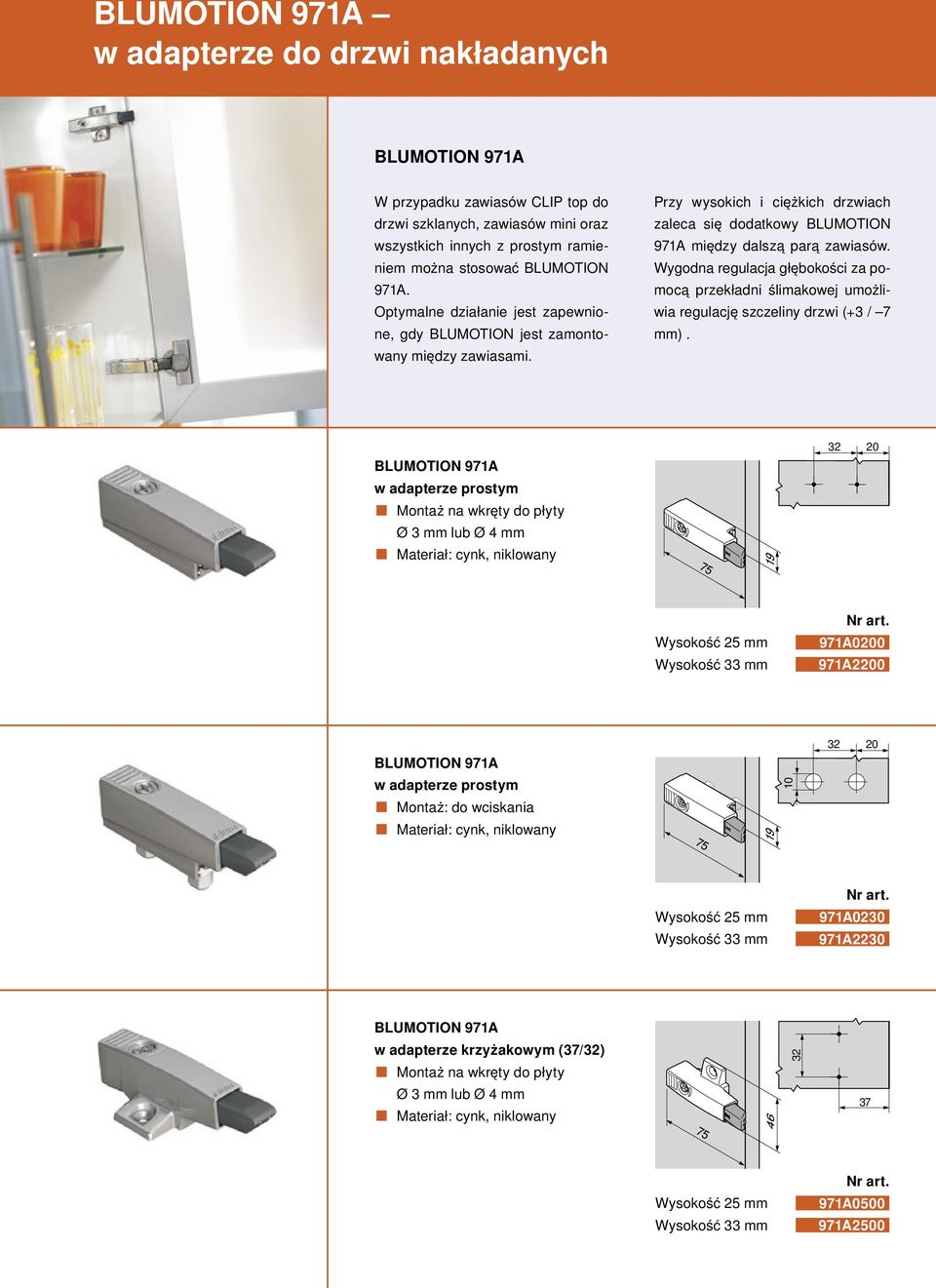

14 BLUMOTION 971A w adapterze do drzwi nakładanych BLUMOTION 971A W przypadku zawiasów CLIP top do drzwi szklanych, zawiasów mini oraz wszystkich innych z prostym ramieniem można stosować BLUMOTION 971A. Optymalne działanie jest zapewnione, gdy BLUMOTION jest zamontowany między zawiasami. Przy wysokich i ciężkich drzwiach zaleca się dodatkowy BLUMOTION 971A między dalszą parą zawiasów. Wygodna regulacja głębokości za pomocą przekładni ślimakowej umożliwia regulację szczeliny drzwi (+3 / 7 mm). BLUMOTION 971A w adapterze prostym Montaż na wkręty do płyty Ø 3 mm lub Ø 4 mm Materiał: cynk, niklowany Wysokość 25 mm Wysokość mm 971A A2200 BLUMOTION 971A w adapterze prostym Montaż: do wciskania Materiał: cynk, niklowany Wysokość 25 mm Wysokość mm 971A A2230 BLUMOTION 971A w adapterze krzyżakowym (/32) Montaż na wkręty do płyty Ø 3 mm lub Ø 4 mm Materiał: cynk, niklowany 32 Wysokość 25 mm Wysokość mm 971A A2500

15 BLUMOTION 971A w adapterze krzyżakowym (/32) Montaż na zamocowane wkręty z kołkami rozporowymi (EXPANDO) Materiał: cynk, niklowany 32 5 Wysokość 25 mm Wysokość mm 971A05E0 971A25E0 BLUMOTION 971A w adapterze krzyżakowym (9,5/32) Montaż na wkręty do płyty Ø 3 mm lub Ø 4 mm Materiał: cynk, niklowany Wysokość 25 mm Wysokość mm 971A A2700 Wysokość 25 mm Pozycje montażu Przy wszystkich zawiasach z prostym ramieniem i prowadniku o podwyższeniu 0 mm Wyjątek: Zawias do drzwi profilowanych 95. Następujące rysunki pokazują zalecane pozycje montażowe BLUMO- TION 971A do drzwi z dwoma lub większą ilością zawiasów. Wysokość mm Przy wszystkich zawiasach z prostym ramieniem i prowadniku o podwyższeniu 3 mm. Poza tym przy zawiasach do drzwi profilowanych 95 i zwykłym prowadniku. BLUMOTION 971AXXXX Zawiasy

16 BLUMOTION 970A do nawiercania BLUMOTION 970A BLUMOTION 970A jest montowany po stronie zawiasu i gwarantuje perfekcyjny ruch także przy zawiasach kątowych. BLUMOTION 970A powinien być montowany w wieńcu górnym korpusu. Prawidłową pozycję wiercenia otworu określa odległość (BA). Jeśli działanie BLUMOTION jest niesatysfakcjonujące, to w takim przypadku zaleca się montaż dodatkowego BLUMOTION 970A w wieńcu dolnym. Do szerokich drzwi wysokich szaf zaleca się BLUMOTION 973A lub 971A. BA Odległość wiercenia W tabeli obok znajdują się odpowiednie wymiary odległości wiercenia do każdego rozwiązania kątowego. min 50 Ø10 Odległość wiercenia (BA) w mm Nº Rozwiązanie kątowe Wzornik wiertarski Do montażu BLUMOTION 970A oferowany jest specjalny wzornik wiertarski. Pozwala on szybko znaleźć właściwą pozycję wiercenia w wieńcu górnym i dolnym przy każdej sytuacji kątowej Adapter Do następujących przypadków wymagany jest adapter BLUMOTION 970.XXXX: * * * Adapter krzyżakowy Adapter prosty Drzwi Rozwiązanie wpuszczane kątowe, wpuszczane Rozwiązania kątowe, ze ścięciem W przypadku powyższych rozwiązań należy zastosować BLUMOTION 970A łącznie z odpowiednio cofniętym adapterem 970.XXXX. (patrz katalog)

17 Rozwiązania standardowe * MD MD MD MD MD: Wysokość prowadnika BA: Odległość wiercenia 0 mm 3 mm 6 mm 9 mm BA w mm BA w mm BA w mm BA w mm mm 3 mm 6 mm 9 mm mm 50 3 mm 53 3 mm 51 Rozwiązanie kątowe * * CRISTALLO Drzwi szklane Mini Nº 25 Nº 24 Nº 23 Nº 22 Nº 21 Nº 20 Nº 19 Nº 18 Nº 17 Nº 16 Nº 15 Nº 14 Nº 13 Nº 12 Nº 11 Nº 105 Nº 104 Nº 103 Nº 106 Nº 76 Nº 75 Nº 74 Nº 73 Nº 72 Nº 71 Nº 70 Nº 69 Nº 99 Nº 98 Nº 97 Nº 96 Nº 95 Nº 94 Nº 93 Nº 92 BA w mm BA w mm BA w mm BA w mm BA w mm Nº 54 Nº 53 Nº 52 Nº 51 Nº 50 Nº 49 Nº Nº 47 Nº 46 Nº 91 Nº 90 Nº 89 Nº 88 Nº 87 Nº 86 Nº 85 Nº 84 Nº 10 Nº 9 Nº 8 Nº 7 Nº 6 Nº 5 Nº 4 Nº 3 Nº 2 Nº 1 Nº 102 Nº 101 Nº 100 Nº 107 Nº 68 Nº 67 Nº 66 Nº 65 Nº 64 Nº 63 Nº 62 Nº 83 Nº 82 Nº 81 Nº 80 Nº 79 Nº 78 Nº Nº Nº 44 Nº 43 Nº 42 Nº 41 Nº 40 Nº 39 Nº 38 Nº Nº 36 Nº 35 Nº 34 Nº Nº 32 Nº 31 Nº 30 Nº 29 Nº 28 Nº 27 Nº 26 Nº 61 Nº 60 Nº 59 Nº 58 Nº 57 Nº 56 Nº 55

18 Przegląd BLUMOTION Zawias Sytuacje kątowe Drzwi standardowe Drzwi standardowe specjalne Drzwi standardowe Drzwi standardowe Drzwi standardowe Zerowy uskok 973A AXXXX 973A AXXXX 973A AXXXX 973A AXXXX 973A AXXXX 973A A A A A A Drzwi profilowane 973A AXXXX 95 Drzwi równoległe 973A AXXXX 973A A Drzwi z ramką aluminiową do BLUMOTION Drzwi z ramką aluminiową do BLUMOTION CRISTALLO 973A AXXXX 973A A A A Drzwi szklane 973A AXXXX 973A A Mini 971AXXXX Zawias kątowy + I, + II, 30 II Zawias kątowy inne typy 971AXXXX 973AXXXX zalecany możliwy
