1 BETON ELEWACJE SYSTEMY MONTAŻOWE NO 13

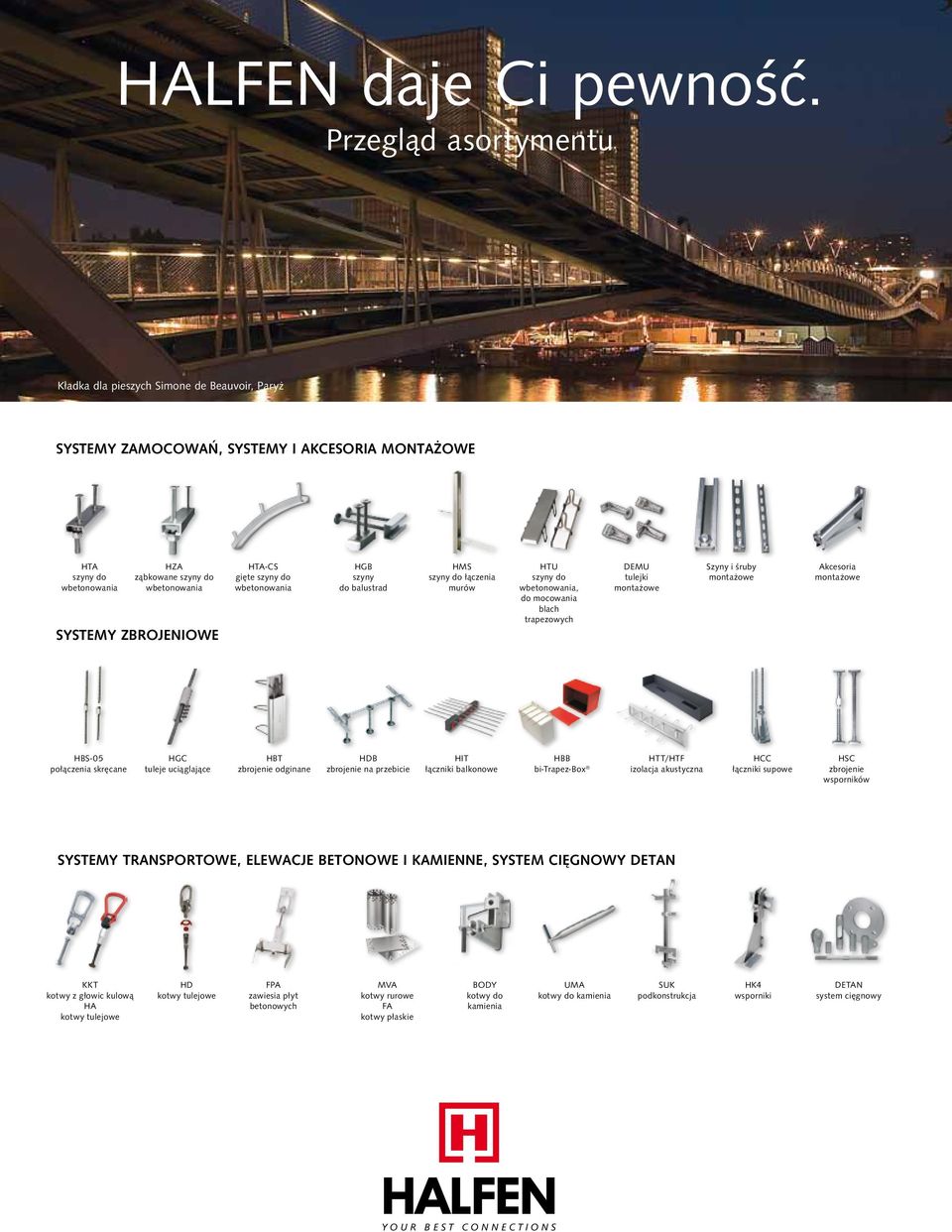

2 HALFEN daje Ci pewność. Przegląd asortymentu Kładka dla pieszych Simone de Beauvoir, Paryż Systemy zamocowań, systemy i akcesoria montażowe HTA szyny do wbetonowania HZA ząbkowane szyny do wbetonowania systemy zbrojeniowe HTA-CS gięte szyny do wbetonowania HGB szyny do balustrad HMS szyny do łączenia murów HTU szyny do wbetonowania, do mocowania blach trapezowych DEMU tulejki montażowe Szyny i śruby montażowe Akcesoria montażowe HBS-05 połączenia skręcane HGC tuleje uciąglające НВТ zbrojenie odginane HDB zbrojenie na przebicie HIT łączniki balkonowe HBB bi-trapez-box НТТ/HTF izolacja akustyczna НСС łączniki supowe HSC zbrojenie wsporników systemy transportowe, elewacje betonowe i kamienne, system cięgnowy detan KKT kotwy z głowic kulową HA kotwy tulejowe HD kotwy tulejowe FPA zawiesia płyt betonowych MVA kotwy rurowe FA kotwy płaskie BODY kotwy do kamienia UMA kotwy do kamienia SUK podkonstrukcja НК4 wsporniki DETAN system cięgnowy

3 Oferta HALFEN - produkty do betonu

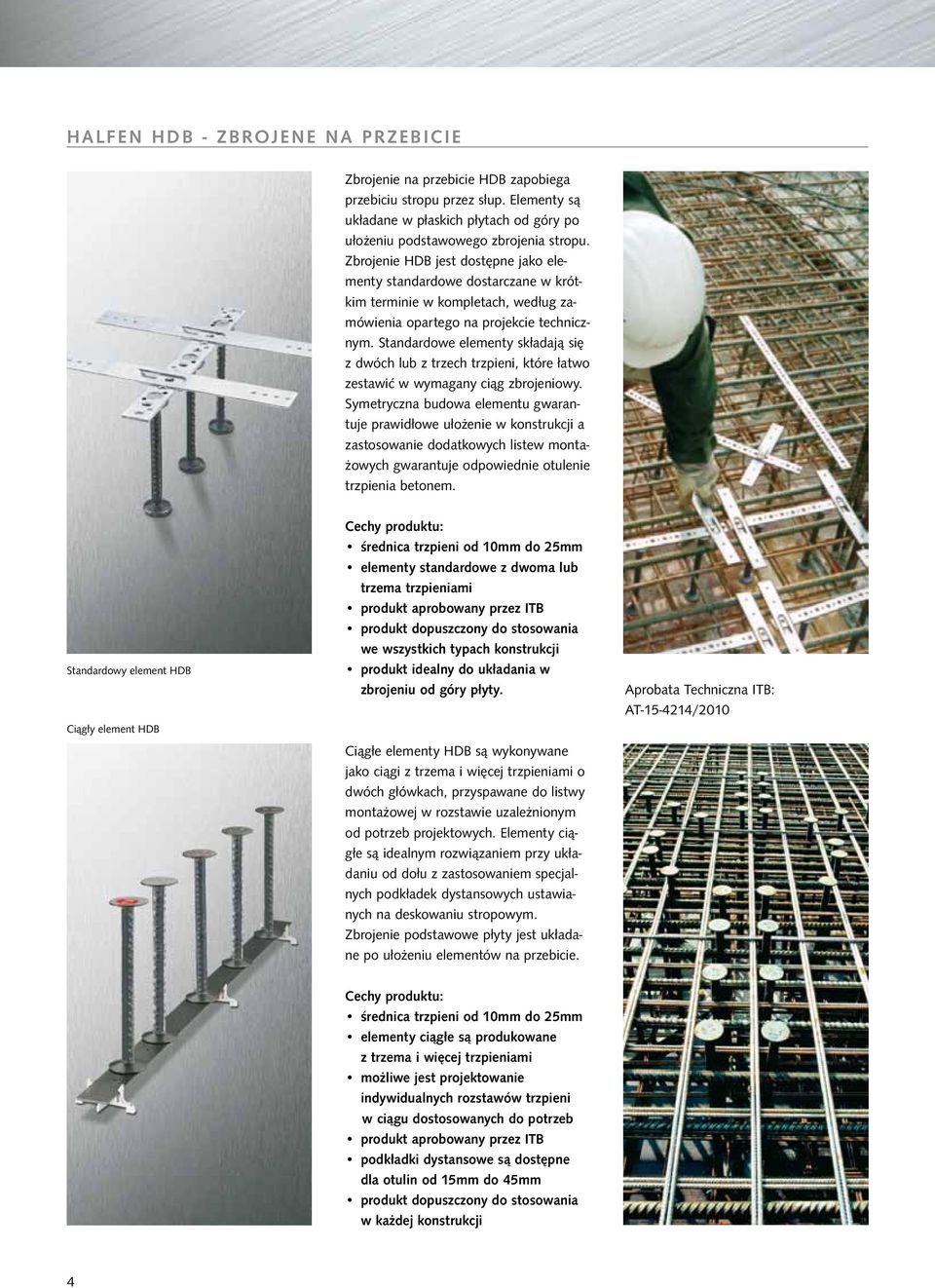

4 HALFEN HDB - ZBROJENE NA PRZEBICIE Zbrojenie na przebicie HDB zapobiega przebiciu stropu przez słup. Elementy są układane w płaskich płytach od góry po ułożeniu podstawowego zbrojenia stropu. Zbrojenie HDB jest dostępne jako elementy standardowe dostarczane w krótkim terminie w kompletach, według zamówienia opartego na projekcie technicznym. Standardowe elementy składają się z dwóch lub z trzech trzpieni, które łatwo zestawić w wymagany ciąg zbrojeniowy. Symetryczna budowa elementu gwarantuje prawidłowe ułożenie w konstrukcji a zastosowanie dodatkowych listew montażowych gwarantuje odpowiednie otulenie trzpienia betonem. Standardowy element HDB Ciągły element HDB średnica trzpieni od 10mm do 25mm elementy standardowe z dwoma lub trzema trzpieniami produkt aprobowany przez ITB produkt dopuszczony do stosowania we wszystkich typach konstrukcji produkt idealny do układania w zbrojeniu od góry płyty. Ciągłe elementy HDB są wykonywane jako ciągi z trzema i więcej trzpieniami o dwóch główkach, przyspawane do listwy montażowej w rozstawie uzależnionym od potrzeb projektowych. Elementy ciągłe są idealnym rozwiązaniem przy układaniu od dołu z zastosowaniem specjalnych podkładek dystansowych ustawianych na deskowaniu stropowym. Zbrojenie podstawowe płyty jest układane po ułożeniu elementów na przebicie. Aprobata Techniczna ITB: AT /2010 średnica trzpieni od 10mm do 25mm elementy ciągłe są produkowane z trzema i więcej trzpieniami możliwe jest projektowanie indywidualnych rozstawów trzpieni w ciągu dostosowanych do potrzeb produkt aprobowany przez ITB podkładki dystansowe są dostępne dla otulin od 15mm do 45mm produkt dopuszczony do stosowania w każdej konstrukcji 4

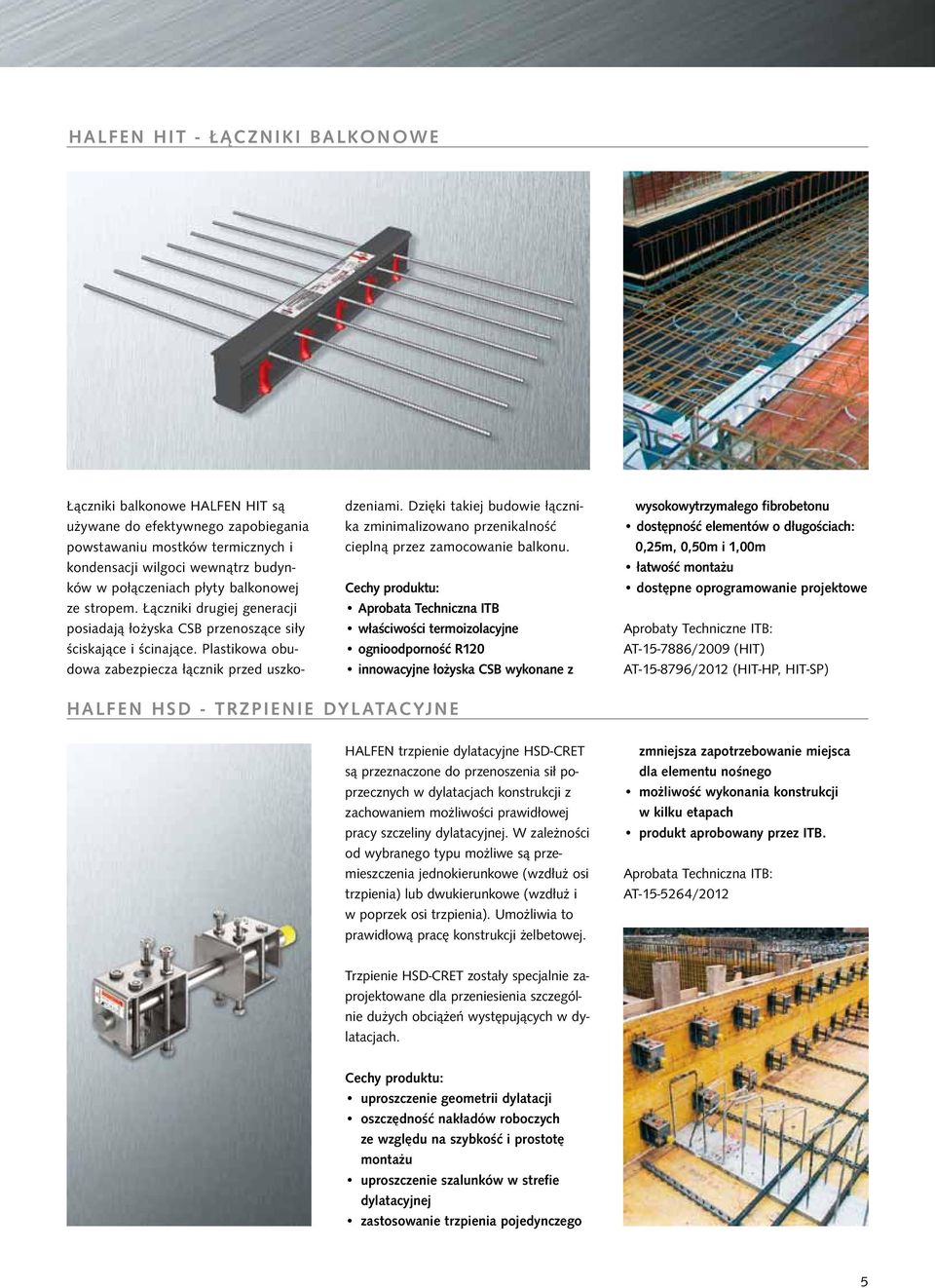

5 HALFEN HIT - łączniki balkonowe Łączniki balkonowe HALFEN HIT są używane do efektywnego zapobiegania powstawaniu mostków termicznych i kondensacji wilgoci wewnątrz budynków w połączeniach płyty balkonowej ze stropem. Łączniki drugiej generacji posiadają łożyska CSB przenoszące siły ściskające i ścinające. Plastikowa obudowa zabezpiecza łącznik przed uszkodzeniami. Dzięki takiej budowie łącznika zminimalizowano przenikalność cieplną przez zamocowanie balkonu. Aprobata Techniczna ITB właściwości termoizolacyjne ognioodporność R120 innowacyjne łożyska CSB wykonane z wysokowytrzymałego fibrobetonu dostępność elementów o długościach: 0,25m, 0,50m i 1,00m łatwość montażu dostępne oprogramowanie projektowe Aprobaty Techniczne ITB: AT /2009 (HIT) AT /2012 (HIT-HP, HIT-SP) HALFEN Hsd - trzpienie dylatacyjne HALFEN trzpienie dylatacyjne HSD-CRET są przeznaczone do przenoszenia sił poprzecznych w dylatacjach konstrukcji z zachowaniem możliwości prawidłowej pracy szczeliny dylatacyjnej. W zależności od wybranego typu możliwe są przemieszczenia jednokierunkowe (wzdłuż osi trzpienia) lub dwukierunkowe (wzdłuż i w poprzek osi trzpienia). Umożliwia to prawidłową pracę konstrukcji żelbetowej. zmniejsza zapotrzebowanie miejsca dla elementu nośnego możliwość wykonania konstrukcji w kilku etapach produkt aprobowany przez ITB. Aprobata Techniczna ITB: AT /2012 Trzpienie HSD-CRET zostały specjalnie zaprojektowane dla przeniesienia szczególnie dużych obciążeń występujących w dylatacjach. uproszczenie geometrii dylatacji oszczędność nakładów roboczych ze względu na szybkość i prostotę montażu uproszczenie szalunków w strefie dylatacyjnej zastosowanie trzpienia pojedynczego 5

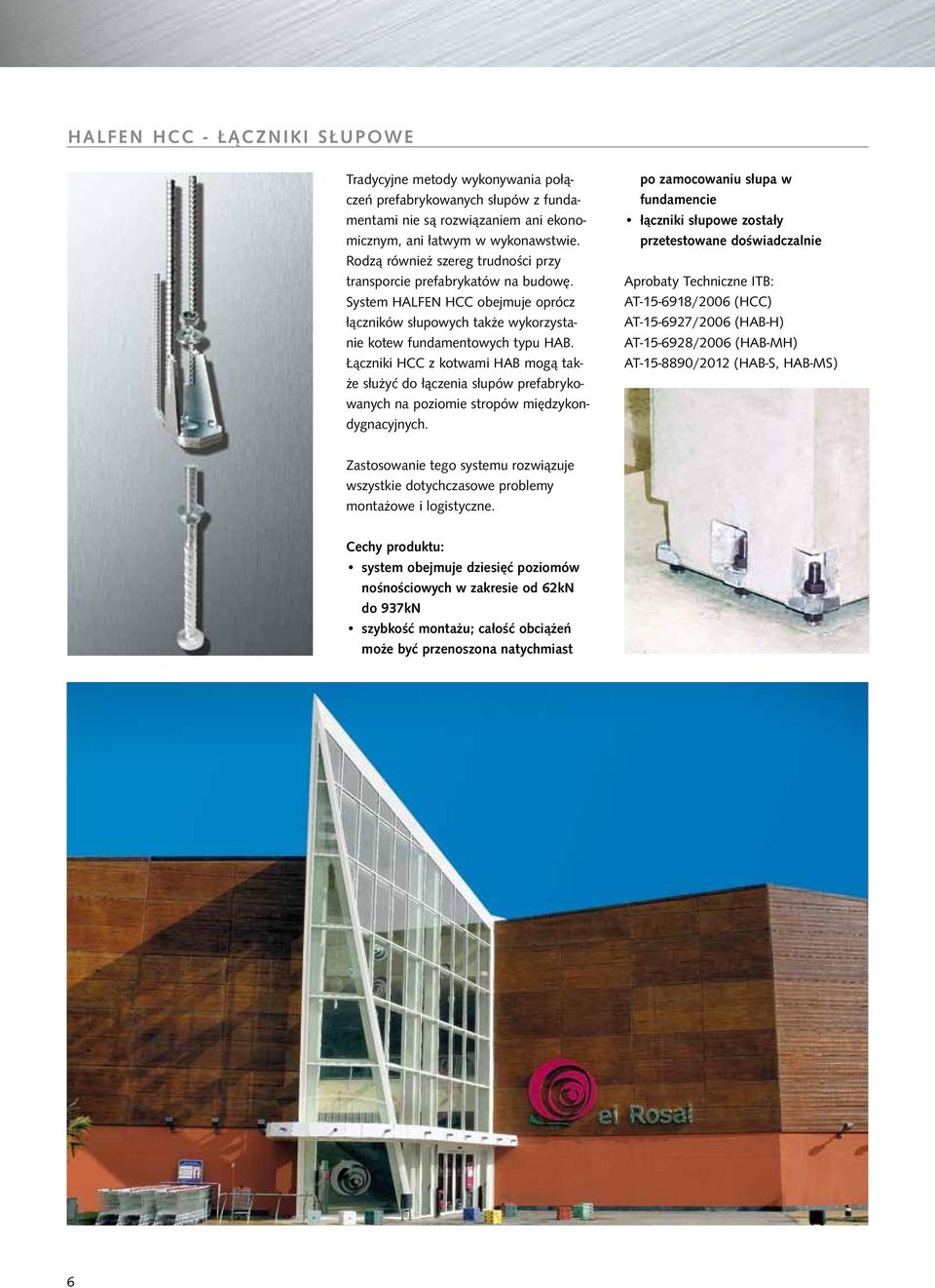

6 HALFEN HCC - ŁĄCZNIKI SŁUPOWE Tradycyjne metody wykonywania połączeń prefabrykowanych słupów z fundamentami nie są rozwiązaniem ani ekonomicznym, ani łatwym w wykonawstwie. Rodzą również szereg trudności przy transporcie prefabrykatów na budowę. System HALFEN HCC obejmuje oprócz łączników słupowych także wykorzystanie kotew fundamentowych typu HAB. Łączniki HCC z kotwami HAB mogą także służyć do łączenia słupów prefabrykowanych na poziomie stropów międzykondygnacyjnych. po zamocowaniu słupa w fundamencie łączniki słupowe zostały przetestowane doświadczalnie Aprobaty Techniczne ITB: AT /2006 (HCC) AT /2006 (HAB-H) AT /2006 (HAB-MH) AT /2012 (HAB-S, HAB-MS) Zastosowanie tego systemu rozwiązuje wszystkie dotychczasowe problemy montażowe i logistyczne. system obejmuje dziesięć poziomów nośnościowych w zakresie od 62kN do 937kN szybkość montażu; całość obciążeń może być przenoszona natychmiast 6

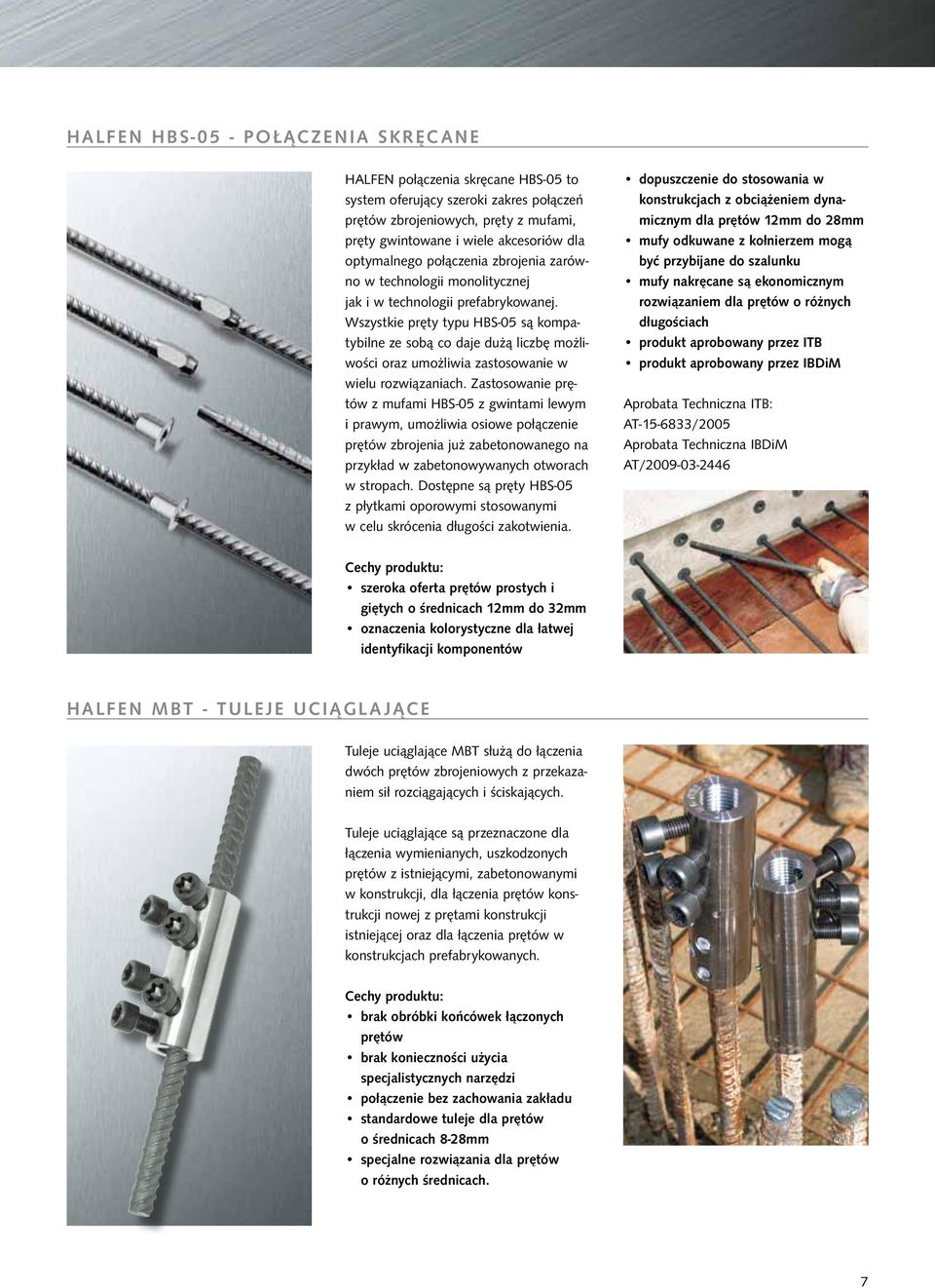

7 HALFEN HBS-05 - POŁĄCZENIA SKRĘCANE HALFEN połączenia skręcane HBS-05 to system oferujący szeroki zakres połączeń prętów zbrojeniowych, pręty z mufami, pręty gwintowane i wiele akcesoriów dla optymalnego połączenia zbrojenia zarówno w technologii monolitycznej jak i w technologii prefabrykowanej. Wszystkie pręty typu HBS-05 są kompatybilne ze sobą co daje dużą liczbę możliwości oraz umożliwia zastosowanie w wielu rozwiązaniach. Zastosowanie prętów z mufami HBS-05 z gwintami lewym i prawym, umożliwia osiowe połączenie prętów zbrojenia już zabetonowanego na przykład w zabetonowywanych otworach w stropach. Dostępne są pręty HBS-05 z płytkami oporowymi stosowanymi w celu skrócenia długości zakotwienia. dopuszczenie do stosowania w konstrukcjach z obciążeniem dynamicznym dla prętów 12mm do 28mm mufy odkuwane z kołnierzem mogą być przybijane do szalunku mufy nakręcane są ekonomicznym rozwiązaniem dla prętów o różnych długościach produkt aprobowany przez ITB produkt aprobowany przez IBDiM Aprobata Techniczna ITB: AT /2005 Aprobata Techniczna IBDiM AT/ szeroka oferta prętów prostych i giętych o średnicach 12mm do 32mm oznaczenia kolorystyczne dla łatwej identyfikacji komponentów HALFEn MBT - TULEJE UCIĄGLAJĄCE Tuleje uciąglające MBT służą do łączenia dwóch prętów zbrojeniowych z przekazaniem sił rozciągających i ściskających. Tuleje uciąglające są przeznaczone dla łączenia wymienianych, uszkodzonych prętów z istniejącymi, zabetonowanymi w konstrukcji, dla łączenia prętów konstrukcji nowej z prętami konstrukcji istniejącej oraz dla łączenia prętów w konstrukcjach prefabrykowanych. brak obróbki końcówek łączonych prętów brak konieczności użycia specjalistycznych narzędzi połączenie bez zachowania zakładu standardowe tuleje dla prętów o średnicach 8-28mm specjalne rozwiązania dla prętów o różnych średnicach. 7

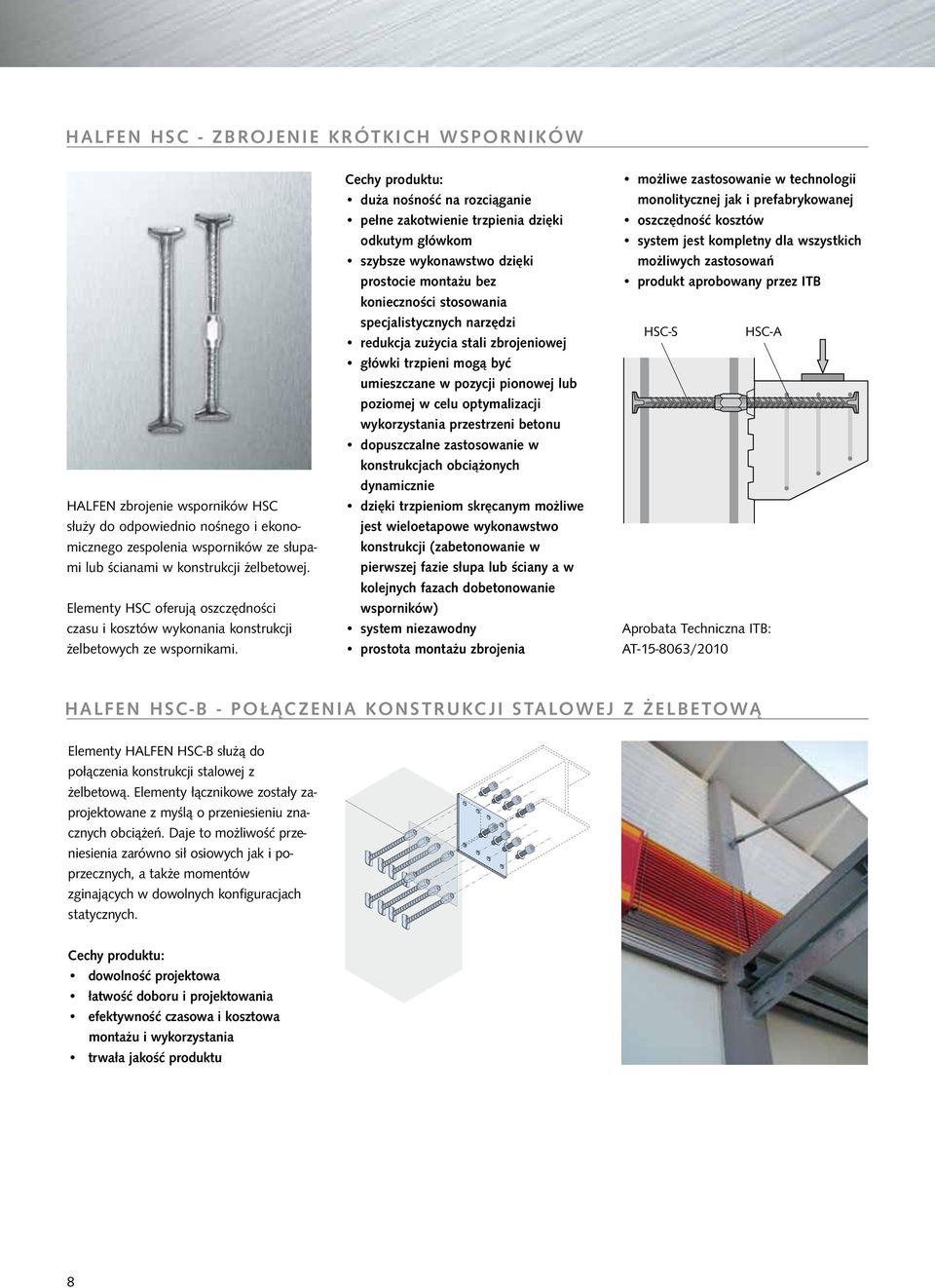

8 HALFEN HSC - ZBROJENIE KRÓTKICH WSPORNIKÓW HALFEN zbrojenie wsporników HSC służy do odpowiednio nośnego i ekonomicznego zespolenia wsporników ze słupami lub ścianami w konstrukcji żelbetowej. Elementy HSC oferują oszczędności czasu i kosztów wykonania konstrukcji żelbetowych ze wspornikami. duża nośność na rozciąganie pełne zakotwienie trzpienia dzięki odkutym główkom szybsze wykonawstwo dzięki prostocie montażu bez konieczności stosowania specjalistycznych narzędzi redukcja zużycia stali zbrojeniowej główki trzpieni mogą być umieszczane w pozycji pionowej lub poziomej w celu optymalizacji wykorzystania przestrzeni betonu dopuszczalne zastosowanie w konstrukcjach obciążonych dynamicznie dzięki trzpieniom skręcanym możliwe jest wieloetapowe wykonawstwo konstrukcji (zabetonowanie w pierwszej fazie słupa lub ściany a w kolejnych fazach dobetonowanie wsporników) system niezawodny prostota montażu zbrojenia możliwe zastosowanie w technologii monolitycznej jak i prefabrykowanej oszczędność kosztów system jest kompletny dla wszystkich możliwych zastosowań produkt aprobowany przez ITB HSC-S HSC-A Aprobata Techniczna ITB: AT /2010 HALFEN HSC-B - POŁĄCZENIA KONSTRUKCJI STALOWEJ Z ŻELBETOWĄ Elementy HALFEN HSC-B służą do połączenia konstrukcji stalowej z żelbetową. Elementy łącznikowe zostały zaprojektowane z myślą o przeniesieniu znacznych obciążeń. Daje to możliwość przeniesienia zarówno sił osiowych jak i poprzecznych, a także momentów zginających w dowolnych konfiguracjach statycznych. dowolność projektowa łatwość doboru i projektowania efektywność czasowa i kosztowa montażu i wykorzystania trwała jakość produktu 8

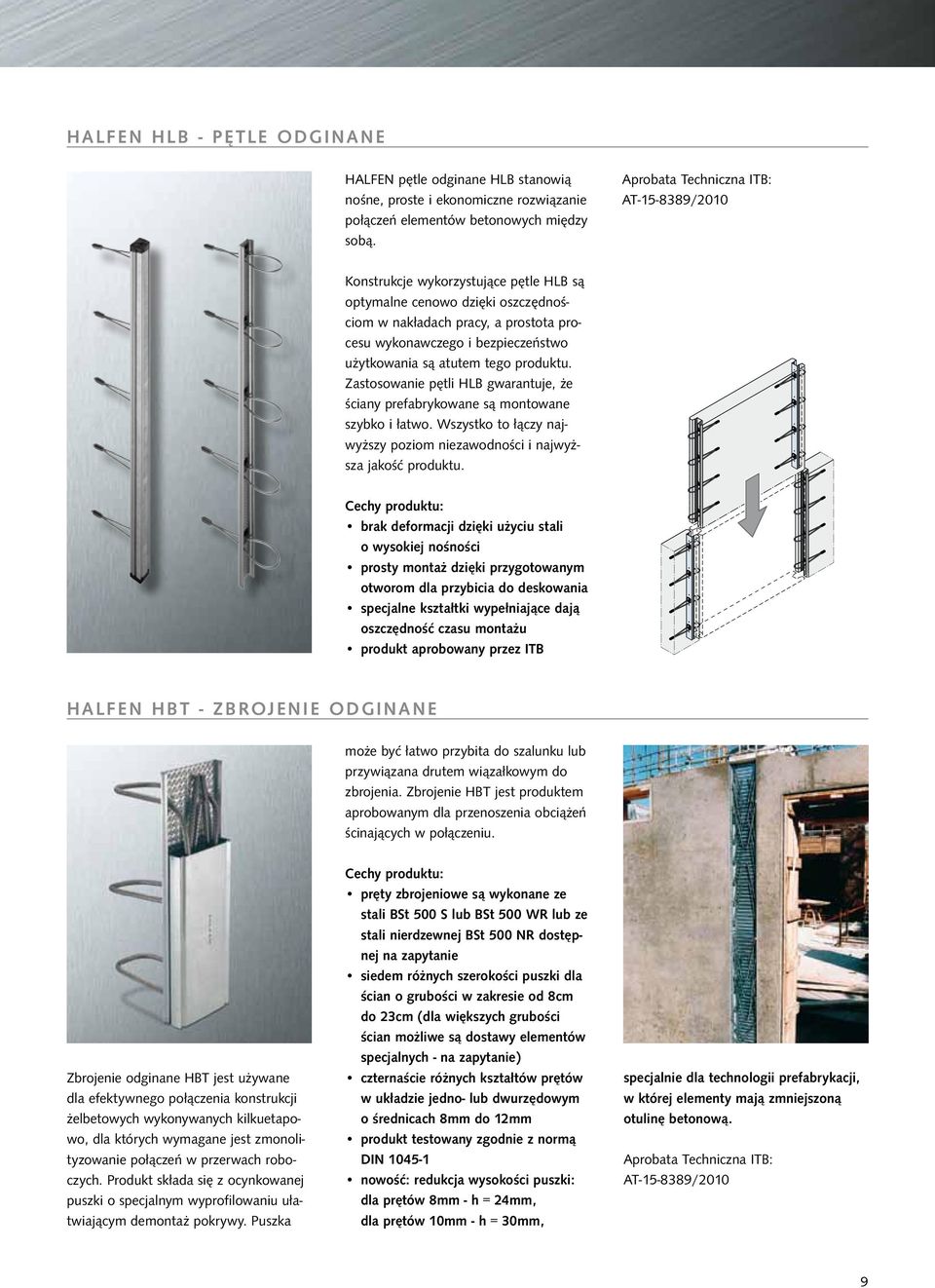

9 HALFEN HLB - PĘTLE ODGINANE HALFEN pętle odginane HLB stanowią nośne, proste i ekonomiczne rozwiązanie połączeń elementów betonowych między sobą. Aprobata Techniczna ITB: AT /2010 Konstrukcje wykorzystujące pętle HLB są optymalne cenowo dzięki oszczędnościom w nakładach pracy, a prostota procesu wykonawczego i bezpieczeństwo użytkowania są atutem tego produktu. Zastosowanie pętli HLB gwarantuje, że ściany prefabrykowane są montowane szybko i łatwo. Wszystko to łączy najwyższy poziom niezawodności i najwyższa jakość produktu. brak deformacji dzięki użyciu stali o wysokiej nośności prosty montaż dzięki przygotowanym otworom dla przybicia do deskowania specjalne kształtki wypełniające dają oszczędność czasu montażu produkt aprobowany przez ITB HALFEN HBT - ZBROJENIE ODGINANE może być łatwo przybita do szalunku lub przywiązana drutem wiązałkowym do zbrojenia. Zbrojenie HBT jest produktem aprobowanym dla przenoszenia obciążeń ścinających w połączeniu. Zbrojenie odginane HBT jest używane dla efektywnego połączenia konstrukcji żelbetowych wykonywanych kilkuetapowo, dla których wymagane jest zmonolityzowanie połączeń w przerwach roboczych. Produkt składa się z ocynkowanej puszki o specjalnym wyprofilowaniu ułatwiającym demontaż pokrywy. Puszka pręty zbrojeniowe są wykonane ze stali BSt 500 S lub BSt 500 WR lub ze stali nierdzewnej BSt 500 NR dostępnej na zapytanie siedem różnych szerokości puszki dla ścian o grubości w zakresie od 8cm do 23cm (dla większych grubości ścian możliwe są dostawy elementów specjalnych - na zapytanie) czternaście różnych kształtów prętów w układzie jedno- lub dwurzędowym o średnicach 8mm do 12mm produkt testowany zgodnie z normą DIN nowość: redukcja wysokości puszki: dla prętów 8mm - h = 24mm, dla prętów 10mm - h = 30mm, specjalnie dla technologii prefabrykacji, w której elementy mają zmniejszoną otulinę betonową. Aprobata Techniczna ITB: AT /2010 9

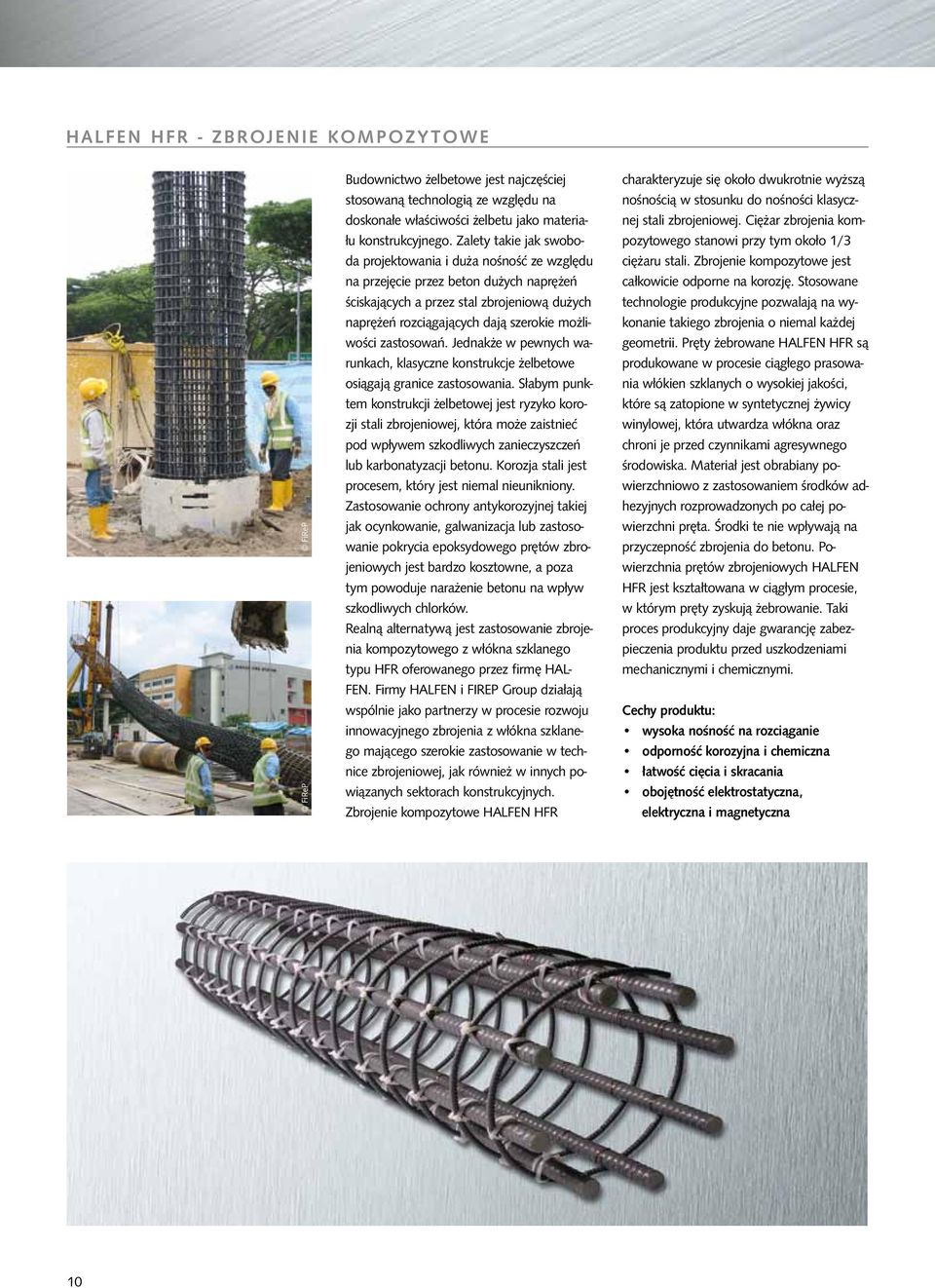

10 HALFEN HFR - zbrojenie kompozytowe FiReP FiReP Budownictwo żelbetowe jest najczęściej stosowaną technologią ze względu na doskonałe właściwości żelbetu jako materiału konstrukcyjnego. Zalety takie jak swoboda projektowania i duża nośność ze względu na przejęcie przez beton dużych naprężeń ściskających a przez stal zbrojeniową dużych naprężeń rozciągających dają szerokie możliwości zastosowań. Jednakże w pewnych warunkach, klasyczne konstrukcje żelbetowe osiągają granice zastosowania. Słabym punktem konstrukcji żelbetowej jest ryzyko korozji stali zbrojeniowej, która może zaistnieć pod wpływem szkodliwych zanieczyszczeń lub karbonatyzacji betonu. Korozja stali jest procesem, który jest niemal nieunikniony. Zastosowanie ochrony antykorozyjnej takiej jak ocynkowanie, galwanizacja lub zastosowanie pokrycia epoksydowego prętów zbrojeniowych jest bardzo kosztowne, a poza tym powoduje narażenie betonu na wpływ szkodliwych chlorków. Realną alternatywą jest zastosowanie zbrojenia kompozytowego z włókna szklanego typu HFR oferowanego przez firmę HAL- FEN. Firmy HALFEN i FIREP Group działają wspólnie jako partnerzy w procesie rozwoju innowacyjnego zbrojenia z włókna szklanego mającego szerokie zastosowanie w technice zbrojeniowej, jak również w innych powiązanych sektorach konstrukcyjnych. Zbrojenie kompozytowe HALFEN HFR charakteryzuje się około dwukrotnie wyższą nośnością w stosunku do nośności klasycznej stali zbrojeniowej. Ciężar zbrojenia kompozytowego stanowi przy tym około 1/3 ciężaru stali. Zbrojenie kompozytowe jest całkowicie odporne na korozję. Stosowane technologie produkcyjne pozwalają na wykonanie takiego zbrojenia o niemal każdej geometrii. Pręty żebrowane HALFEN HFR są produkowane w procesie ciągłego prasowania włókien szklanych o wysokiej jakości, które są zatopione w syntetycznej żywicy winylowej, która utwardza włókna oraz chroni je przed czynnikami agresywnego środowiska. Materiał jest obrabiany powierzchniowo z zastosowaniem środków adhezyjnych rozprowadzonych po całej powierzchni pręta. Środki te nie wpływają na przyczepność zbrojenia do betonu. Powierzchnia prętów zbrojeniowych HALFEN HFR jest kształtowana w ciągłym procesie, w którym pręty zyskują żebrowanie. Taki proces produkcyjny daje gwarancję zabezpieczenia produktu przed uszkodzeniami mechanicznymi i chemicznymi. wysoka nośność na rozciąganie odporność korozyjna i chemiczna łatwość cięcia i skracania obojętność elektrostatyczna, elektryczna i magnetyczna 10

11 halfen systemy izolacji akustycznej Szczególnie uciążliwym hałasem przenoszonym przez konstrukcję budowlaną jest dźwięk uderzeń. Zjawisko to jest wyjątkowo kłopotliwe na klatkach schodowych budynków wielorodzinnych przy niedostatecznej izolacji akustycznej tych części obiektu. Dzięki zastosowaniu elementów systemu izolacji akustycznej oferowanych przez firmę HALFEN możliwe jest oddzielenie całych klatek schodowych od pozostałych części budowli. Takie zbiegi przeciwdziałają przenoszeniu się hałasu i poprawiają komfort mieszkańców. Wszystkie elementy systemu nadają się idealnie do wykorzystania jako izolacja akustyczna, zapewniając przy tym odpowiednią nośność elementów konstrukcyjnych. HALFEN HTT Łącznik tłumiący między biegiem schodowym a spocznikiem: HALFEN HTF Podkład tłumiący pod prefabrykowany bieg schodowy: HALFEN HBB bi-trapez-box - tłumik wspornikowy do spoczników: w połączeniach monolitycznych lub prefabrykowanych biegów schodowych z monolitycznymi spocznikami dostępne w trzech nośnościach stosowane przy biegach o szerokości od 90cm do 200cm objęte Aprobatą Techniczną ITB AT /2009 dla oparcia prefabrykowanych biegów schodowych na monolitycznych lub prefabrykowanych spocznikach dostępne w długościach 100cm i 120cm, z możliwością wydłużenia przy zastosowaniu dociętego wypełniacza objęte Aprobatą Techniczną ITB AT /2009 stosowany do oparcia monolitycznych lub prefabrykowanych spoczników na ścianach żelbetowych lub murowanych objęte Aprobatą Techniczną ITB AT /2009 dostępne dla trzech grubości płyty spocznikowej (d = 16/18/20cm) 11

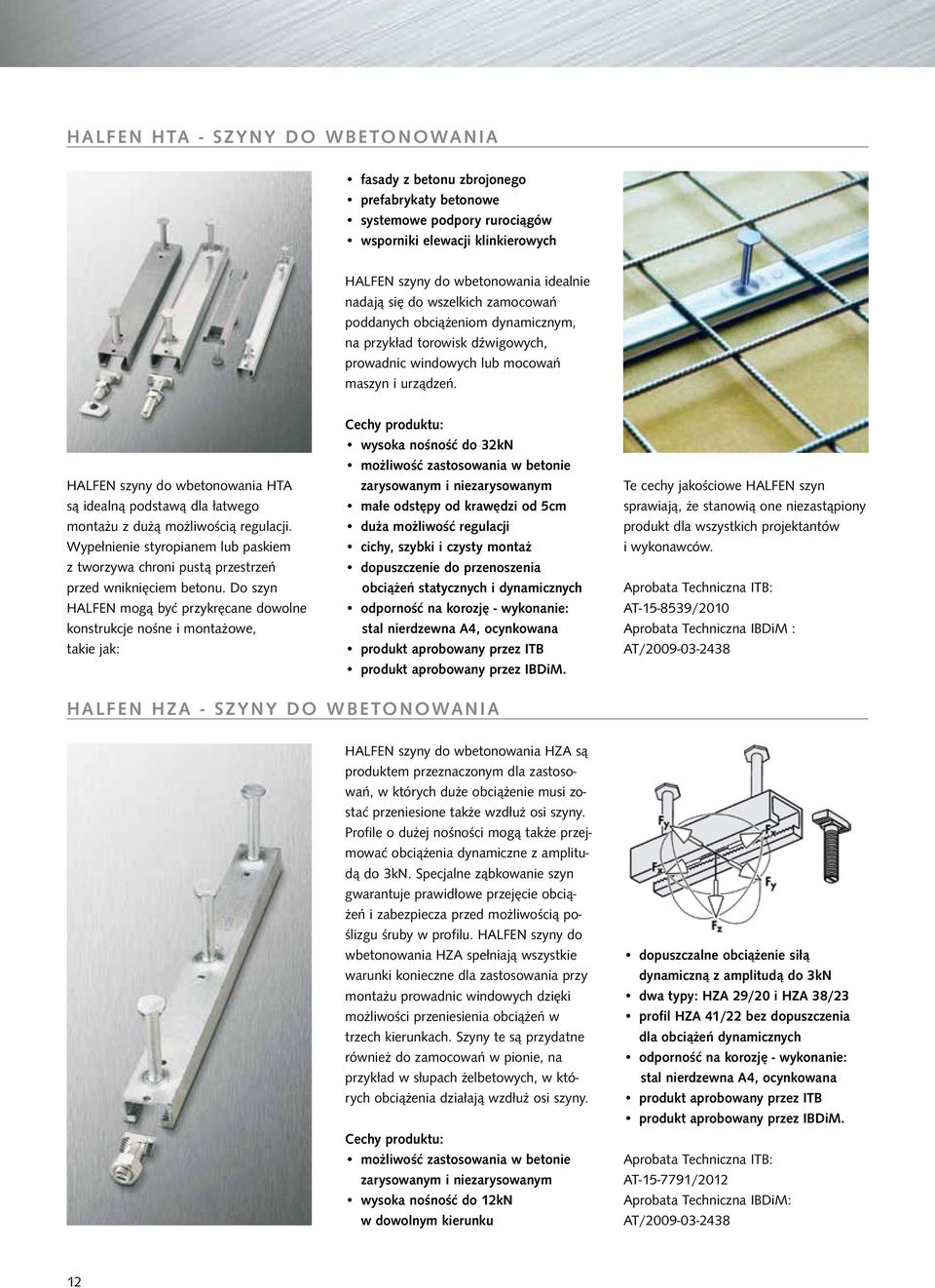

12 HALFEN HTA - szyny do wbetonowania fasady z betonu zbrojonego prefabrykaty betonowe systemowe podpory rurociągów wsporniki elewacji klinkierowych HALFEN szyny do wbetonowania idealnie nadają się do wszelkich zamocowań poddanych obciążeniom dynamicznym, na przykład torowisk dźwigowych, prowadnic windowych lub mocowań maszyn i urządzeń. HALFEN szyny do wbetonowania HTA są idealną podstawą dla łatwego montażu z dużą możliwością regulacji. Wypełnienie styropianem lub paskiem z tworzywa chroni pustą przestrzeń przed wniknięciem betonu. Do szyn HALFEN mogą być przykręcane dowolne konstrukcje nośne i montażowe, takie jak: wysoka nośność do 32kN możliwość zastosowania w betonie zarysowanym i niezarysowanym małe odstępy od krawędzi od 5cm duża możliwość regulacji cichy, szybki i czysty montaż dopuszczenie do przenoszenia obciążeń statycznych i dynamicznych odporność na korozję - wykonanie: stal nierdzewna A4, ocynkowana produkt aprobowany przez ITB produkt aprobowany przez IBDiM. Te cechy jakościowe HALFEN szyn sprawiają, że stanowią one niezastąpiony produkt dla wszystkich projektantów i wykonawców. Aprobata Techniczna ITB: AT /2010 Aprobata Techniczna IBDiM : AT/ HAlFEN HZA - SZYNY DO WBETONOWANIA HALFEN szyny do wbetonowania HZA są produktem przeznaczonym dla zastosowań, w których duże obciążenie musi zostać przeniesione także wzdłuż osi szyny. Profile o dużej nośności mogą także przejmować obciążenia dynamiczne z amplitudą do 3kN. Specjalne ząbkowanie szyn gwarantuje prawidłowe przejęcie obciążeń i zabezpiecza przed możliwością poślizgu śruby w profilu. HALFEN szyny do wbetonowania HZA spełniają wszystkie warunki konieczne dla zastosowania przy montażu prowadnic windowych dzięki możliwości przeniesienia obciążeń w trzech kierunkach. Szyny te są przydatne również do zamocowań w pionie, na przykład w słupach żelbetowych, w których obciążenia działają wzdłuż osi szyny. możliwość zastosowania w betonie zarysowanym i niezarysowanym wysoka nośność do 12kN w dowolnym kierunku dopuszczalne obciążenie siłą dynamiczną z amplitudą do 3kN dwa typy: HZA 29/20 i HZA 38/23 profil HZA 41/22 bez dopuszczenia dla obciążeń dynamicznych odporność na korozję - wykonanie: stal nierdzewna A4, ocynkowana produkt aprobowany przez ITB produkt aprobowany przez IBDiM. Aprobata Techniczna ITB: AT /2012 Aprobata Techniczna IBDiM: AT/

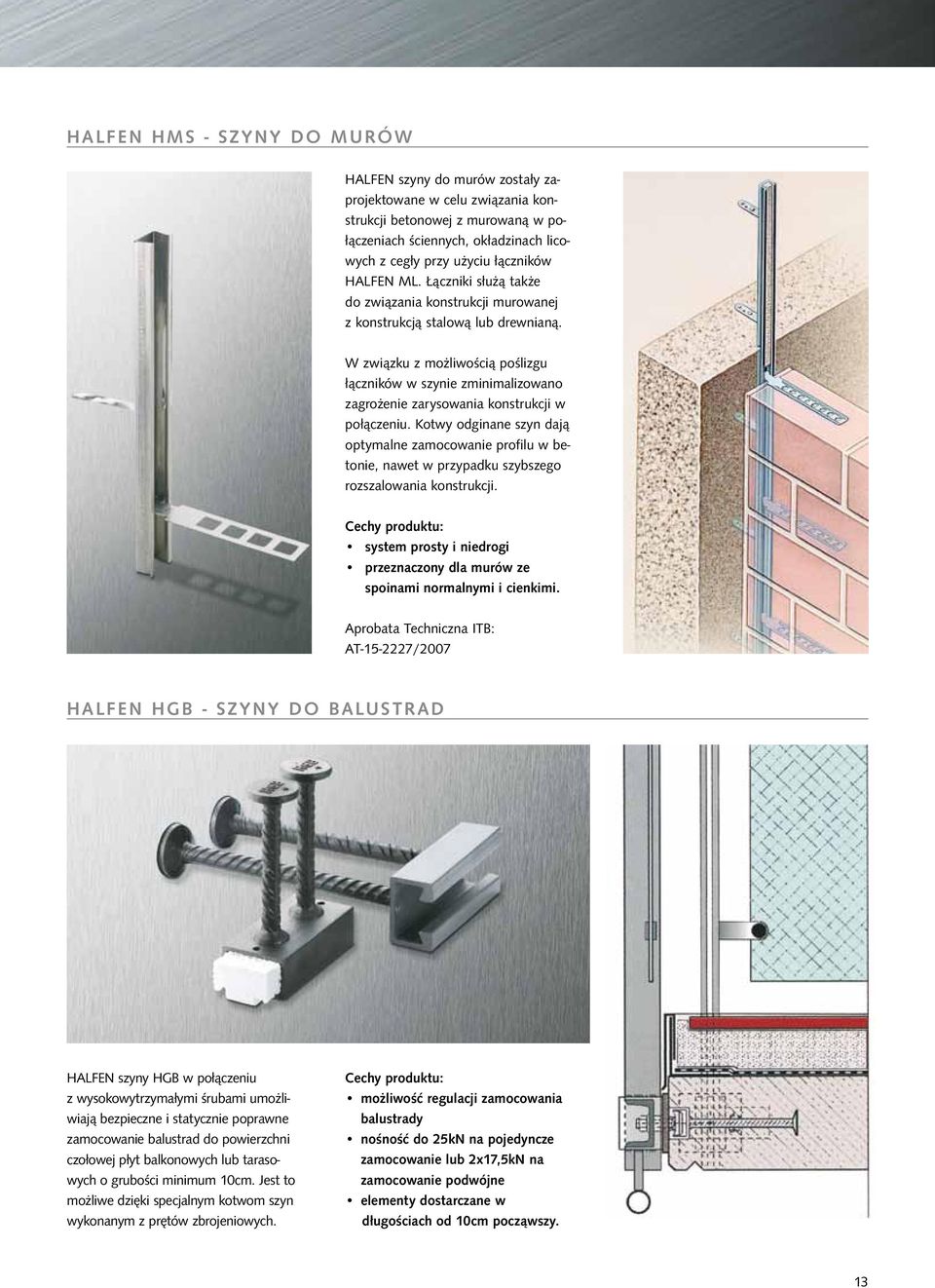

13 HALFEN HMS - SZYNY DO MURÓW HALFEN szyny do murów zostały zaprojektowane w celu związania konstrukcji betonowej z murowaną w połączeniach ściennych, okładzinach licowych z cegły przy użyciu łączników HALFEN ML. Łączniki służą także do związania konstrukcji murowanej z konstrukcją stalową lub drewnianą. W związku z możliwością poślizgu łączników w szynie zminimalizowano zagrożenie zarysowania konstrukcji w połączeniu. Kotwy odginane szyn dają optymalne zamocowanie profilu w betonie, nawet w przypadku szybszego rozszalowania konstrukcji. system prosty i niedrogi przeznaczony dla murów ze spoinami normalnymi i cienkimi. Aprobata Techniczna ITB: AT /2007 HALFEN HGB - SZYNY DO BALUSTRAD HALFEN szyny HGB w połączeniu z wysokowytrzymałymi śrubami umożliwiają bezpieczne i statycznie poprawne zamocowanie balustrad do powierzchni czołowej płyt balkonowych lub tarasowych o grubości minimum 10cm. Jest to możliwe dzięki specjalnym kotwom szyn wykonanym z prętów zbrojeniowych. możliwość regulacji zamocowania balustrady nośność do 25kN na pojedyncze zamocowanie lub 2x17,5kN na zamocowanie podwójne elementy dostarczane w długościach od 10cm począwszy. 13

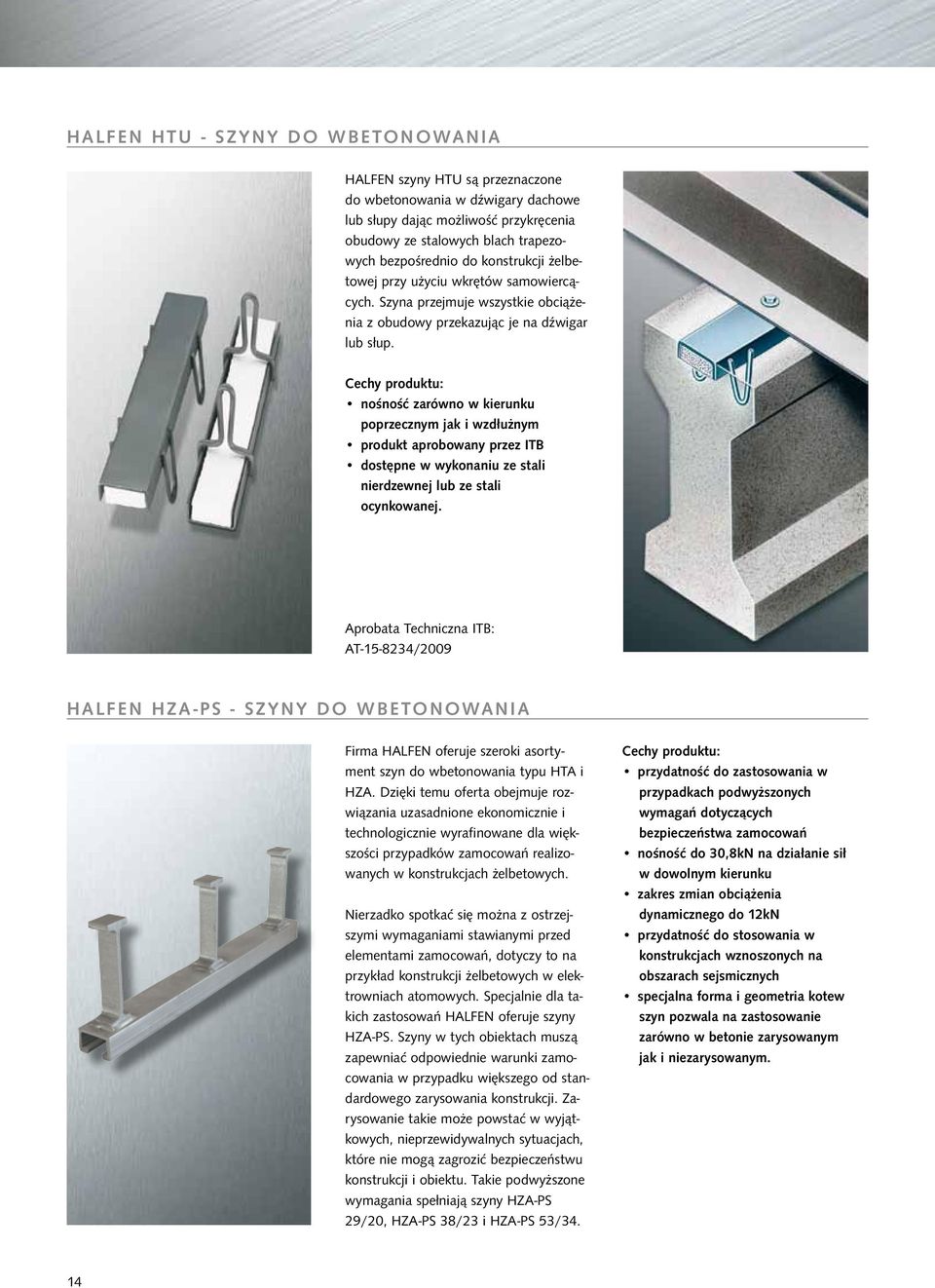

14 HALFEN HTU - SZYNY DO WBETONOWANIA HALFEN szyny HTU są przeznaczone do wbetonowania w dźwigary dachowe lub słupy dając możliwość przykręcenia obudowy ze stalowych blach trapezowych bezpośrednio do konstrukcji żelbetowej przy użyciu wkrętów samowiercących. Szyna przejmuje wszystkie obciążenia z obudowy przekazując je na dźwigar lub słup. nośność zarówno w kierunku poprzecznym jak i wzdłużnym produkt aprobowany przez ITB dostępne w wykonaniu ze stali nierdzewnej lub ze stali ocynkowanej. Aprobata Techniczna ITB: AT /2009 HALFEN HZA-PS - Szyny do wbetonowania Firma HALFEN oferuje szeroki asortyment szyn do wbetonowania typu HTA i HZA. Dzięki temu oferta obejmuje rozwiązania uzasadnione ekonomicznie i technologicznie wyrafinowane dla większości przypadków zamocowań realizowanych w konstrukcjach żelbetowych. Nierzadko spotkać się można z ostrzejszymi wymaganiami stawianymi przed elementami zamocowań, dotyczy to na przykład konstrukcji żelbetowych w elektrowniach atomowych. Specjalnie dla takich zastosowań HALFEN oferuje szyny HZA-PS. Szyny w tych obiektach muszą zapewniać odpowiednie warunki zamocowania w przypadku większego od standardowego zarysowania konstrukcji. Zarysowanie takie może powstać w wyjątkowych, nieprzewidywalnych sytuacjach, które nie mogą zagrozić bezpieczeństwu konstrukcji i obiektu. Takie podwyższone wymagania spełniają szyny HZA-PS 29/20, HZA-PS 38/23 i HZA-PS 53/34. przydatność do zastosowania w przypadkach podwyższonych wymagań dotyczących bezpieczeństwa zamocowań nośność do 30,8kN na działanie sił w dowolnym kierunku zakres zmian obciążenia dynamicznego do 12kN przydatność do stosowania w konstrukcjach wznoszonych na obszarach sejsmicznych specjalna forma i geometria kotew szyn pozwala na zastosowanie zarówno w betonie zarysowanym jak i niezarysowanym. 14

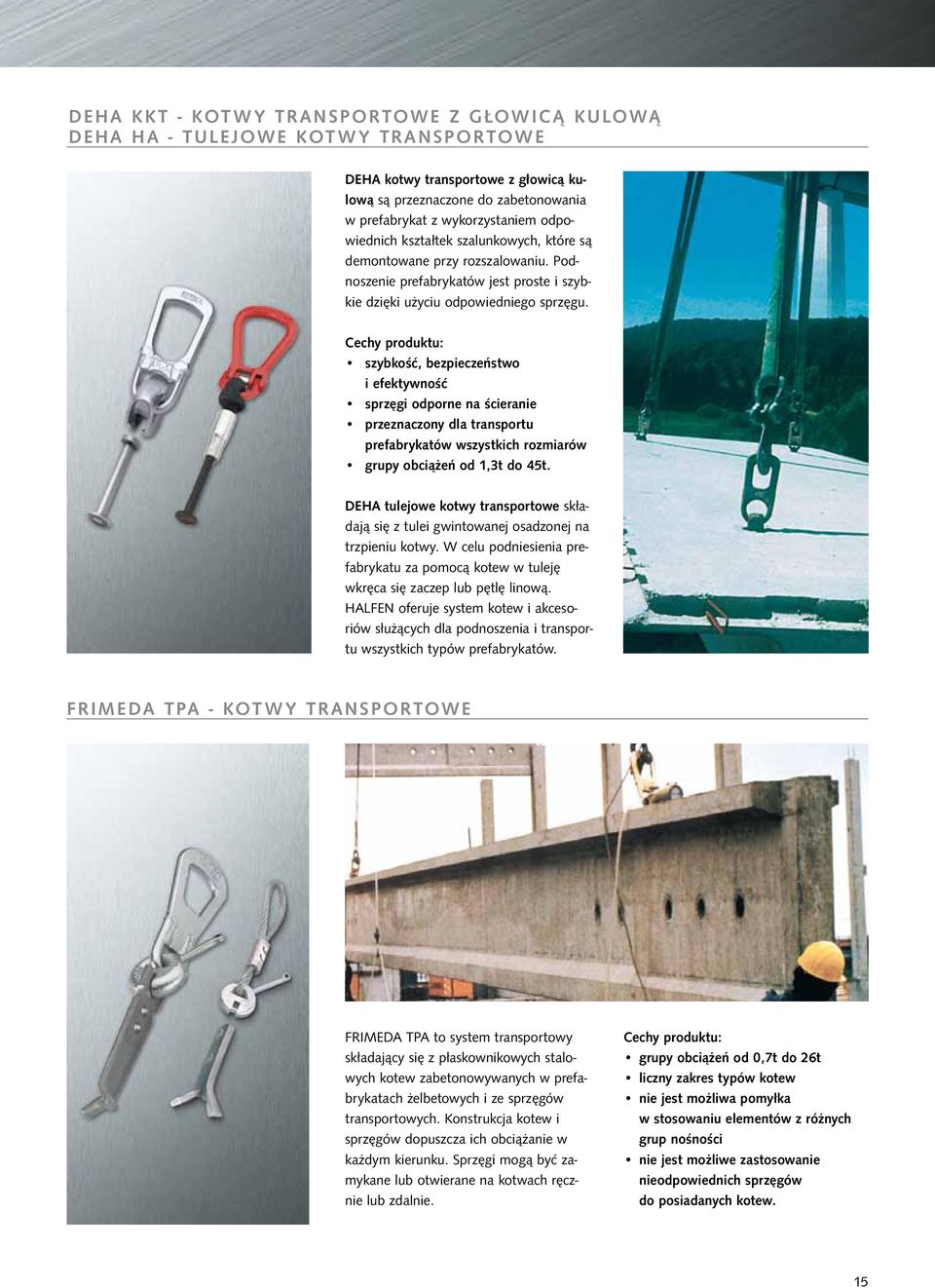

15 Deha kkt - kotwy transportowe z głowicą kulową Deha ha - tulejowe kotwy transportowe DEHA kotwy transportowe z głowicą kulową są przeznaczone do zabetonowania w prefabrykat z wykorzystaniem odpowiednich kształtek szalunkowych, które są demontowane przy rozszalowaniu. Podnoszenie prefabrykatów jest proste i szybkie dzięki użyciu odpowiedniego sprzęgu. szybkość, bezpieczeństwo i efektywność sprzęgi odporne na ścieranie przeznaczony dla transportu prefabrykatów wszystkich rozmiarów grupy obciążeń od 1,3t do 45t. DEHA tulejowe kotwy transportowe składają się z tulei gwintowanej osadzonej na trzpieniu kotwy. W celu podniesienia prefabrykatu za pomocą kotew w tuleję wkręca się zaczep lub pętlę linową. HALFEN oferuje system kotew i akcesoriów służących dla podnoszenia i transportu wszystkich typów prefabrykatów. FRIMEDA TPA - KOTWY TRANSPORTOWE FRIMEDA TPA to system transportowy składający się z płaskownikowych stalowych kotew zabetonowywanych w prefabrykatach żelbetowych i ze sprzęgów transportowych. Konstrukcja kotew i sprzęgów dopuszcza ich obciążanie w każdym kierunku. Sprzęgi mogą być zamykane lub otwierane na kotwach ręcznie lub zdalnie. grupy obciążeń od 0,7t do 26t liczny zakres typów kotew nie jest możliwa pomyłka w stosowaniu elementów z różnych grup nośności nie jest możliwe zastosowanie nieodpowiednich sprzęgów do posiadanych kotew. 15

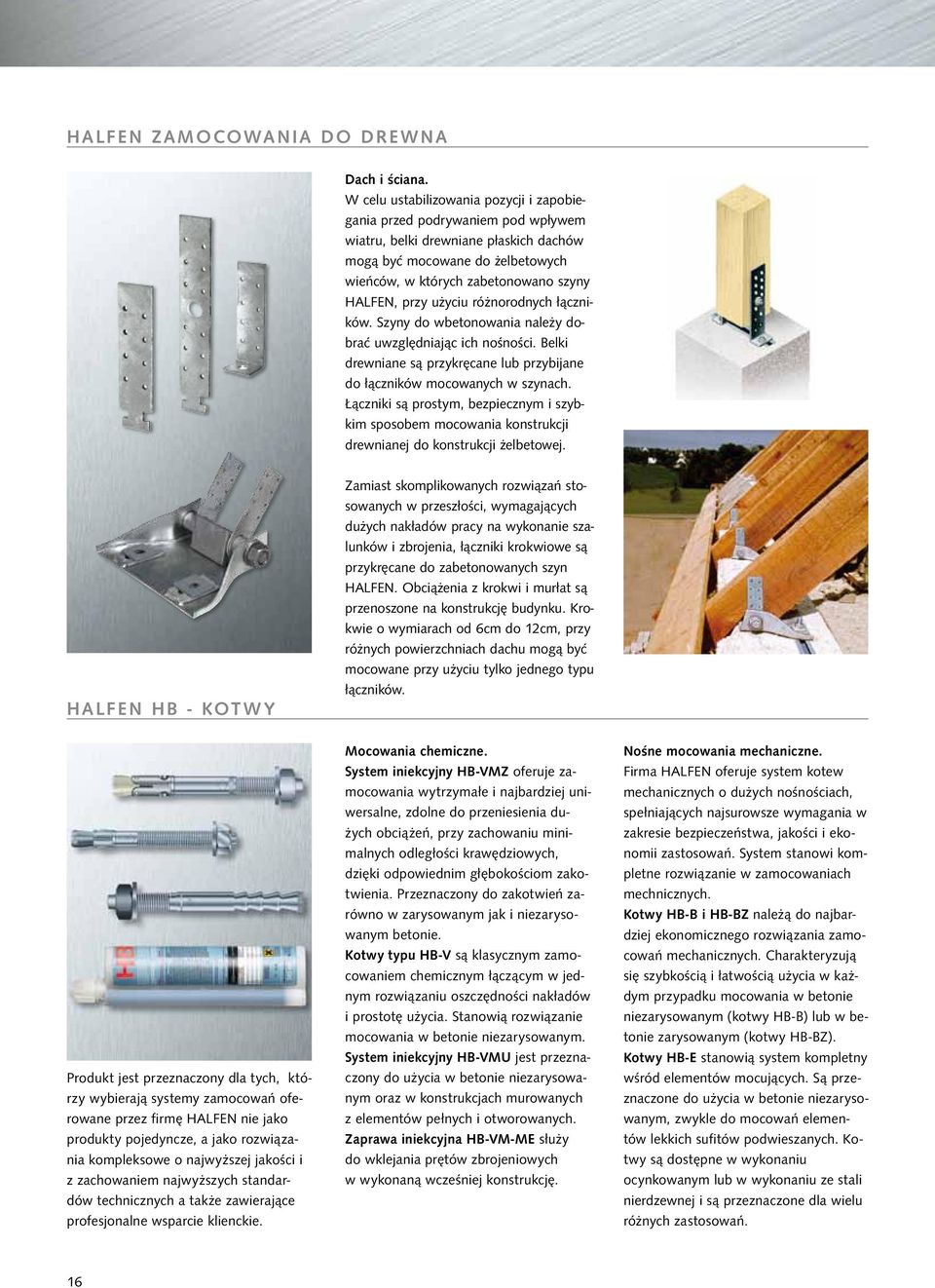

16 HALFEN ZAMOCOWANIA DO DREWNA Dach i ściana. W celu ustabilizowania pozycji i zapobiegania przed podrywaniem pod wpływem wiatru, belki drewniane płaskich dachów mogą być mocowane do żelbetowych wieńców, w których zabetonowano szyny HALFEN, przy użyciu różnorodnych łączników. Szyny do wbetonowania należy dobrać uwzględniając ich nośności. Belki drewniane są przykręcane lub przybijane do łączników mocowanych w szynach. Łączniki są prostym, bezpiecznym i szybkim sposobem mocowania konstrukcji drewnianej do konstrukcji żelbetowej. HALFEN HB - kotwy Produkt jest przeznaczony dla tych, którzy wybierają systemy zamocowań oferowane przez firmę HALFEN nie jako produkty pojedyncze, a jako rozwiązania kompleksowe o najwyższej jakości i z zachowaniem najwyższych standardów technicznych a także zawierające profesjonalne wsparcie klienckie. Zamiast skomplikowanych rozwiązań stosowanych w przeszłości, wymagających dużych nakładów pracy na wykonanie szalunków i zbrojenia, łączniki krokwiowe są przykręcane do zabetonowanych szyn HALFEN. Obciążenia z krokwi i murłat są przenoszone na konstrukcję budynku. Krokwie o wymiarach od 6cm do 12cm, przy różnych powierzchniach dachu mogą być mocowane przy użyciu tylko jednego typu łączników. Mocowania chemiczne. System iniekcyjny HB-VMZ oferuje zamocowania wytrzymałe i najbardziej uniwersalne, zdolne do przeniesienia dużych obciążeń, przy zachowaniu minimalnych odległości krawędziowych, dzięki odpowiednim głębokościom zakotwienia. Przeznaczony do zakotwień zarówno w zarysowanym jak i niezarysowanym betonie. Kotwy typu HB-V są klasycznym zamocowaniem chemicznym łączącym w jednym rozwiązaniu oszczędności nakładów i prostotę użycia. Stanowią rozwiązanie mocowania w betonie niezarysowanym. System iniekcyjny HB-VMU jest przeznaczony do użycia w betonie niezarysowanym oraz w konstrukcjach murowanych z elementów pełnych i otworowanych. Zaprawa iniekcyjna HB-VM-ME służy do wklejania prętów zbrojeniowych w wykonaną wcześniej konstrukcję. Nośne mocowania mechaniczne. Firma HALFEN oferuje system kotew mechanicznych o dużych nośnościach, spełniających najsurowsze wymagania w zakresie bezpieczeństwa, jakości i ekonomii zastosowań. System stanowi kompletne rozwiązanie w zamocowaniach mechnicznych. Kotwy HB-B i HB-BZ należą do najbardziej ekonomicznego rozwiązania zamocowań mechanicznych. Charakteryzują się szybkością i łatwością użycia w każdym przypadku mocowania w betonie niezarysowanym (kotwy HB-B) lub w betonie zarysowanym (kotwy HB-BZ). Kotwy HB-E stanowią system kompletny wśród elementów mocujących. Są przeznaczone do użycia w betonie niezarysowanym, zwykle do mocowań elementów lekkich sufitów podwieszanych. Kotwy są dostępne w wykonaniu ocynkowanym lub w wykonaniu ze stali nierdzewnej i są przeznaczone dla wielu różnych zastosowań. 16

17 Oferta HALFEN - produkty dla elewacji 17

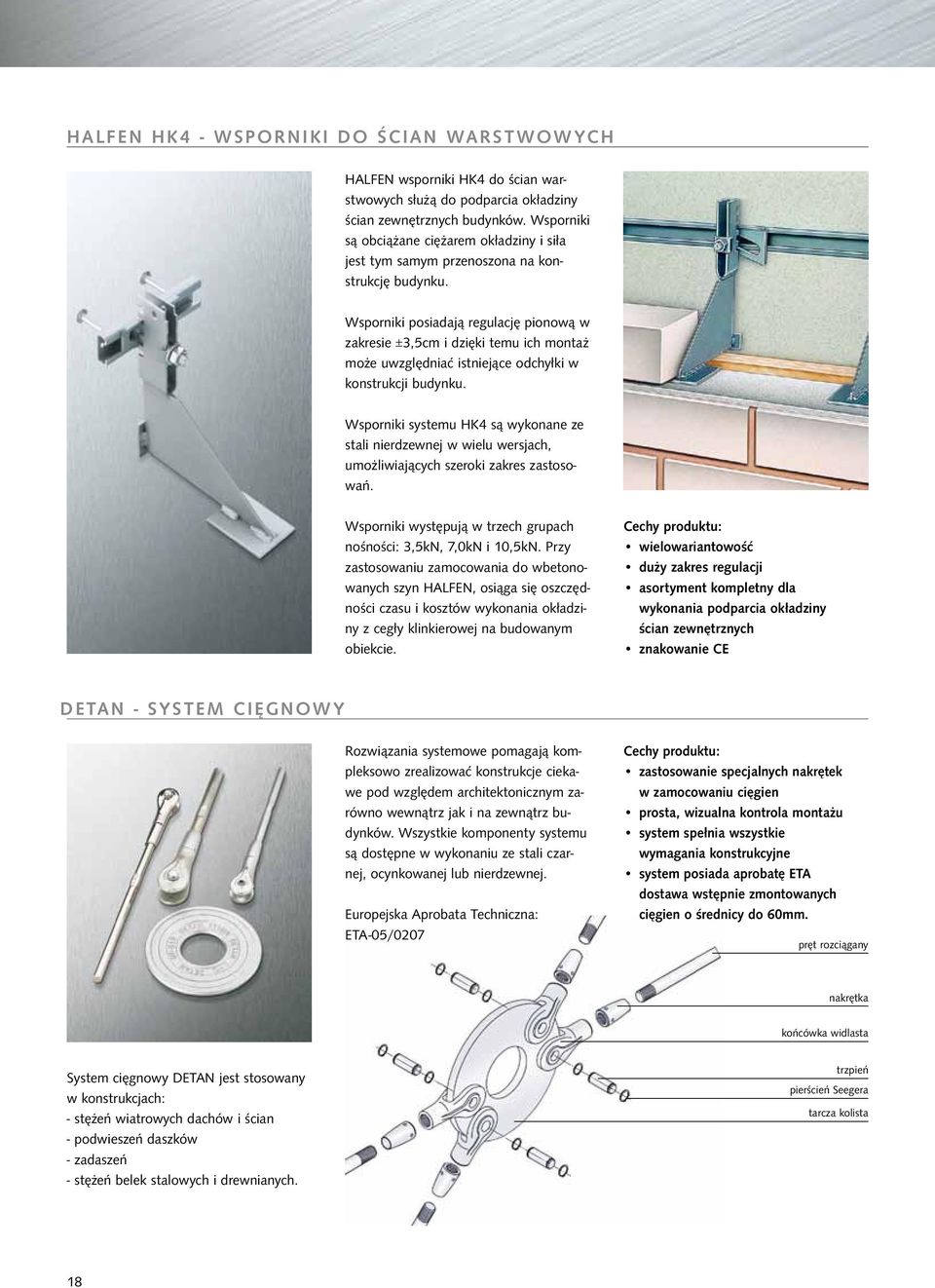

18 HALFEN HK4 - WSPORNIKI DO ŚCIAN WARSTwOWYCH HALFEN wsporniki HK4 do ścian warstwowych służą do podparcia okładziny ścian zewnętrznych budynków. Wsporniki są obciążane ciężarem okładziny i siła jest tym samym przenoszona na konstrukcję budynku. Wsporniki posiadają regulację pionową w zakresie ±3,5cm i dzięki temu ich montaż może uwzględniać istniejące odchyłki w konstrukcji budynku. Wsporniki systemu HK4 są wykonane ze stali nierdzewnej w wielu wersjach, umożliwiających szeroki zakres zastosowań. Wsporniki występują w trzech grupach nośności: 3,5kN, 7,0kN i 10,5kN. Przy zastosowaniu zamocowania do wbetonowanych szyn HALFEN, osiąga się oszczędności czasu i kosztów wykonania okładziny z cegły klinkierowej na budowanym obiekcie. wielowariantowość duży zakres regulacji asortyment kompletny dla wykonania podparcia okładziny ścian zewnętrznych znakowanie CE DETAN - system cięgnowy Rozwiązania systemowe pomagają kompleksowo zrealizować konstrukcje ciekawe pod względem architektonicznym zarówno wewnątrz jak i na zewnątrz budynków. Wszystkie komponenty systemu są dostępne w wykonaniu ze stali czarnej, ocynkowanej lub nierdzewnej. Europejska Aprobata Techniczna: ETA-05/0207 zastosowanie specjalnych nakrętek w zamocowaniu cięgien prosta, wizualna kontrola montażu system spełnia wszystkie wymagania konstrukcyjne system posiada aprobatę ETA dostawa wstępnie zmontowanych cięgien o średnicy do 60mm. pręt rozciągany nakrętka końcówka widlasta System cięgnowy DETAN jest stosowany w konstrukcjach: - stężeń wiatrowych dachów i ścian - podwieszeń daszków - zadaszeń - stężeń belek stalowych i drewnianych. trzpień pierścień Seegera tarcza kolista 18

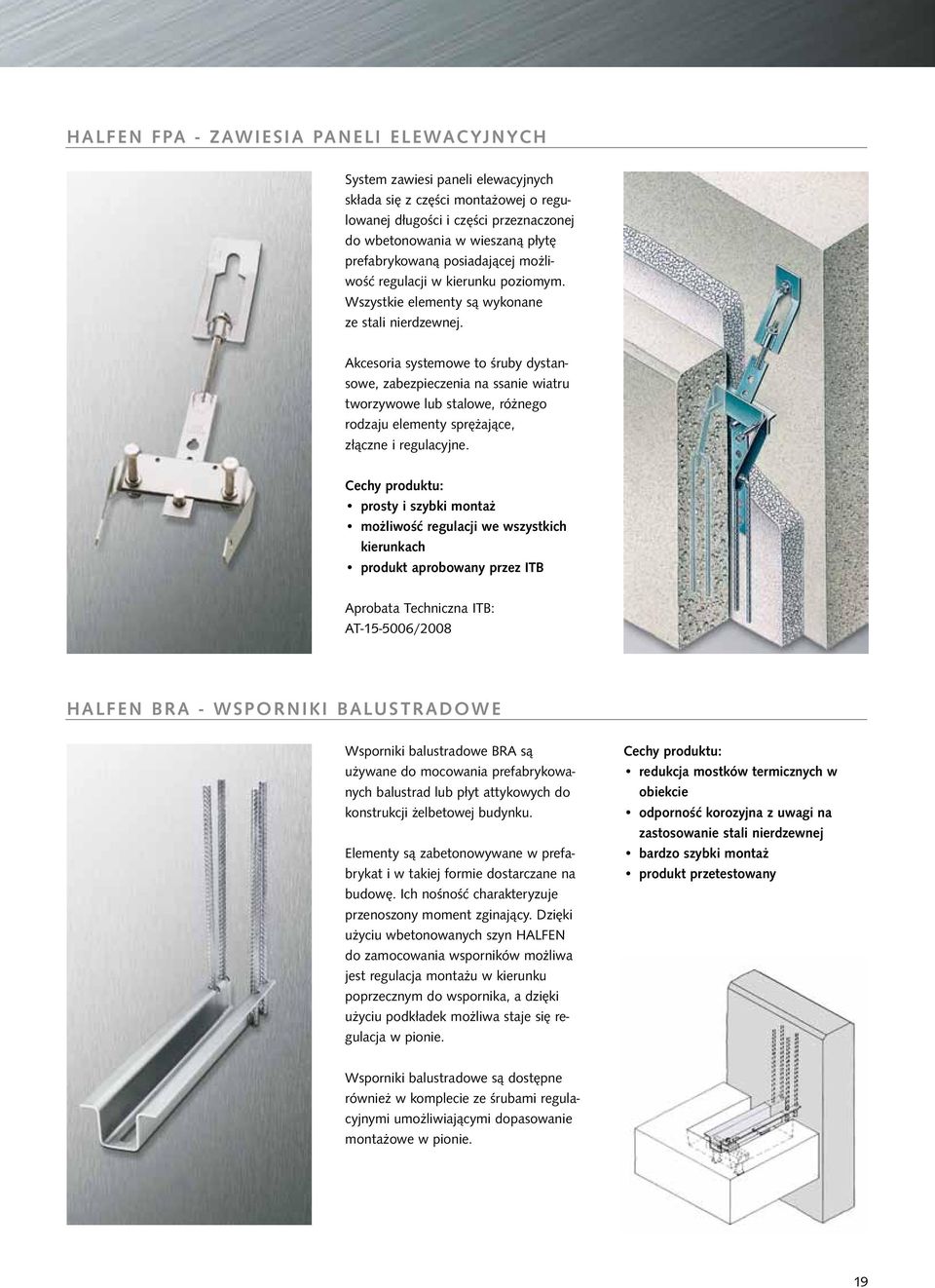

19 HALFEN FPA - ZAWIESIA PANELI ELEWACYJNYCH System zawiesi paneli elewacyjnych składa się z części montażowej o regulowanej długości i części przeznaczonej do wbetonowania w wieszaną płytę prefabrykowaną posiadającej możliwość regulacji w kierunku poziomym. Wszystkie elementy są wykonane ze stali nierdzewnej. Akcesoria systemowe to śruby dystansowe, zabezpieczenia na ssanie wiatru tworzywowe lub stalowe, różnego rodzaju elementy sprężające, złączne i regulacyjne. prosty i szybki montaż możliwość regulacji we wszystkich kierunkach produkt aprobowany przez ITB Aprobata Techniczna ITB: AT /2008 HALFEN BRA - WSPORNIKI BALUSTRADOWE Wsporniki balustradowe BRA są używane do mocowania prefabrykowanych balustrad lub płyt attykowych do konstrukcji żelbetowej budynku. Elementy są zabetonowywane w prefabrykat i w takiej formie dostarczane na budowę. Ich nośność charakteryzuje przenoszony moment zginający. Dzięki użyciu wbetonowanych szyn HALFEN do zamocowania wsporników możliwa jest regulacja montażu w kierunku poprzecznym do wspornika, a dzięki użyciu podkładek możliwa staje się regulacja w pionie. redukcja mostków termicznych w obiekcie odporność korozyjna z uwagi na zastosowanie stali nierdzewnej bardzo szybki montaż produkt przetestowany Wsporniki balustradowe są dostępne również w komplecie ze śrubami regulacyjnymi umożliwiającymi dopasowanie montażowe w pionie. 19

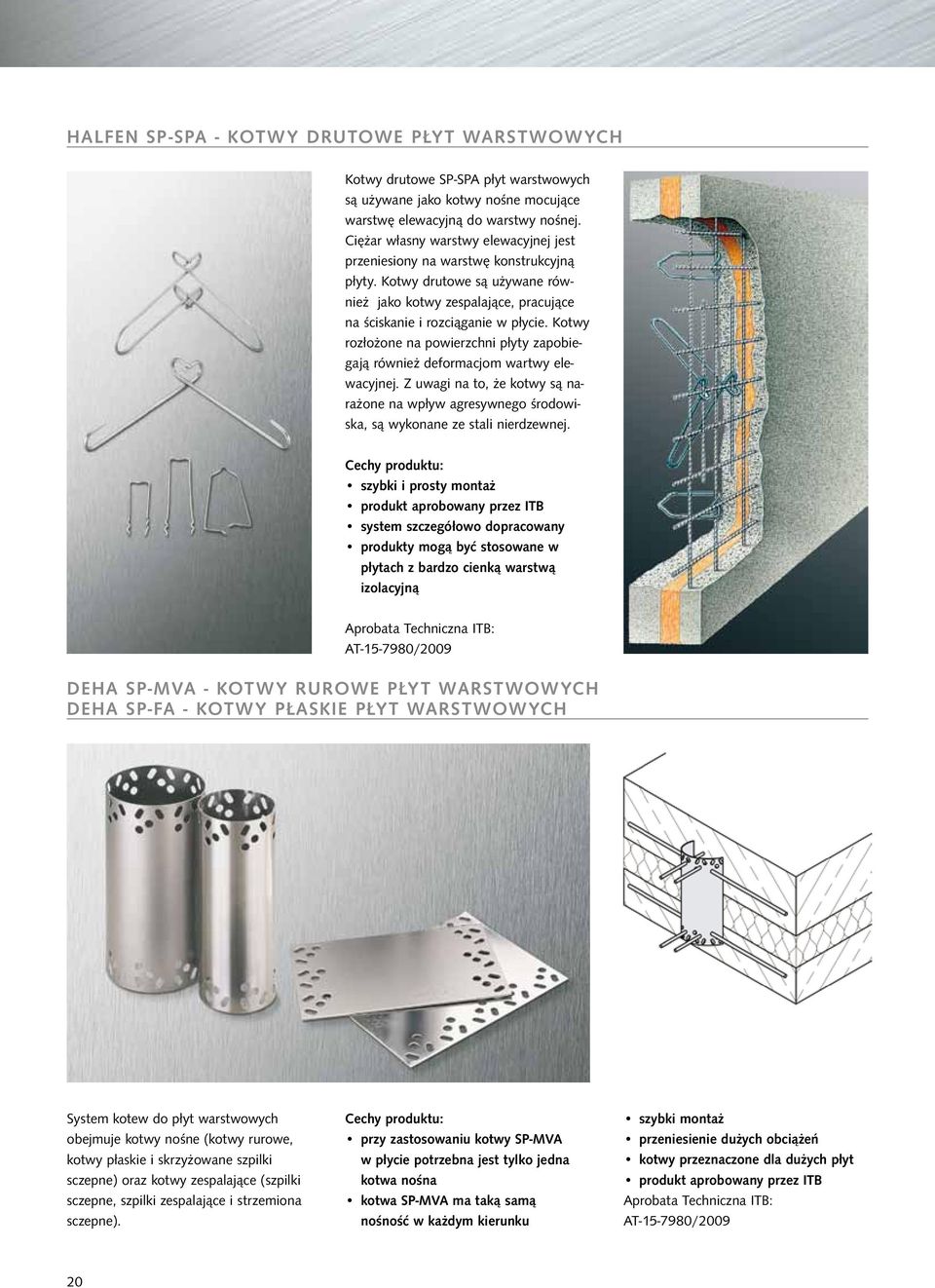

20 HALFEN SP-SPA - KOTWY DRUTOWE PŁYT WARSTWOWYCH Kotwy drutowe SP-SPA płyt warstwowych są używane jako kotwy nośne mocujące warstwę elewacyjną do warstwy nośnej. Ciężar własny warstwy elewacyjnej jest przeniesiony na warstwę konstrukcyjną płyty. Kotwy drutowe są używane również jako kotwy zespalające, pracujące na ściskanie i rozciąganie w płycie. Kotwy rozłożone na powierzchni płyty zapobiegają również deformacjom wartwy elewacyjnej. Z uwagi na to, że kotwy są narażone na wpływ agresywnego środowiska, są wykonane ze stali nierdzewnej. szybki i prosty montaż produkt aprobowany przez ITB system szczegółowo dopracowany produkty mogą być stosowane w płytach z bardzo cienką warstwą izolacyjną Aprobata Techniczna ITB: AT /2009 DEHA Sp-MVA - KOTWY RUROWE PŁYT WARSTWOWYCH DEHA SP-FA - KOTWY PŁASKIE PŁYT WARSTWOWYCH System kotew do płyt warstwowych obejmuje kotwy nośne (kotwy rurowe, kotwy płaskie i skrzyżowane szpilki sczepne) oraz kotwy zespalające (szpilki sczepne, szpilki zespalające i strzemiona sczepne). przy zastosowaniu kotwy SP-MVA w płycie potrzebna jest tylko jedna kotwa nośna kotwa SP-MVA ma taką samą nośność w każdym kierunku szybki montaż przeniesienie dużych obciążeń kotwy przeznaczone dla dużych płyt produkt aprobowany przez ITB Aprobata Techniczna ITB: AT /

21 HALFEN BODY - KOTWY DO KAMIENIA NATURALNEGO HALFEN kotwy Body do mocowania kamienia naturalnego umożliwiają montaż płyt okładzin fasadowych z pełną regulacją w trzech kierunkach. Regulacja mocowania jest częściowo możliwa także po zamontowaniu płyt kamiennych. Kotwy przenoszą ciężar własny mocowanego kamienia jak i obciążenia wiatrem z elewacji. kotwy HRM wysięg w zakresie 40mm do 130mm dopuszczalne obciążenie do 500N stal nierdzewna klasy A4 lub A2 kotwy BA wysięg w zakresie 60mm do 120mm dopuszczalne obciążenie do 1300N stal nierdzewna klasy A4 lub A2 kotwy DT wysięg w zakresie 140mm do 240mm dopuszczalne obciążenie do 1300N stal nierdzewna klasy A4 kotwy DH kotwy podtrzymujące stosowane w fugach pionowych lub poziomych z kotwami nośnymi BA lub DT stal nierdzewna A4 wysięg wsporników w zakresie od 40mm do 240mm nośność produktów standardowych do 1300N regulacja trójkierunkowa możliwość natychmiastowego obciążenia opatentowane mocowanie klinowe możliwość stosowania zarówno w fugach pionowych jak i poziomych. HALFEN UMA/UHA - KOTWY DO KAMIENIA NATURALNEGO HALFEN kotwy UMA/UHA do kamienia naturalnego są osadzane na zaprawę w ścianie nośnej budynku. Ściana nośna musi być wykonana z ceramicznego materiału pełnego lub z betonu. Kotwy nośne UMA są dostępne w szerokim zakresie nośności i stosowane są w fugach pionowych jak i poziomych. Asortyment obejmuje kotwy różnych wersji dopasowanych do wszystkich możliwych przypadków zamocowania. Kotwy podtrzymujące UHA przenoszą obciążenia poziome i stosowane są w fugach pionowych lub poziomych. Kotwy UHA wraz z kotwami UMA stanowią kompletny system zamocowania elewacji kamiennej. duży zakres nośności regulacja w trzech kierunkach wysięg kotew 20mm do 300mm nośność do 3,8kN produkt aprobowany przez ITB Aprobata Techniczna ITB: AT /

22 HALFEN SUK - podkonstrukcje do kamienia naturalnego Podkonstrukcje służą do mocowania płyt kamiennych na elewacji. System składa się z szyny, zamocowań nośnych i podtrzymujących szynę oraz kotew mocujących płyty kamienne. System jest przydatny w przypadkach dużych i zmiennych wysięgów mocowania ciężkich płyt kamiennych. Prosty i łatwy w montażu, dający wiele możliwości rozwiązań nawet najbardziej skomplikowanych przypadków. wyrób odporny na korozję; podkonstrukcje są wykonane ze stali nierdzewnej lub aluminium łatwy i szybki montaż mocowanie do konstrukcji żelbetowej lub stalowej maksymalny zakres regulacji osiągany przez zastosowanie HALFEN szyn do wbetonowania pewne zamocowanie dzięki zastosowaniu kotew mechanicznych lub chemicznych. HALFEN HCW - ZAMOCOWANIA ŚCIAN KURTYNOWYCH HALFEN zamocowania HCW ścian kurtynowych służą do regulowanego zamocowania systemowych elewacji aluminiowoszklanych. Regulowane wsporniki są mocowane do wbetonowanych szyn HALFEN i dzięki temu uzyskuje się szybką i prostą metodę zamocowania, przenoszącego zarówno ciężar fasady jak i obciążenie wiatrem. System stosowany zarówno w konstrukcjach obiektów żelbetowych jak i stalowych, jest dostępny w kilku różnych wariantach umożliwiających zamocowanie we wszystkich przypadkach występujących w praktyce. szybki i bezpieczny montaż bez użycia specjalistycznych narzędzi umożliwiający przeniesienie pełnego zakresu obciążeń, duży zakres nośności regulacja w trzech kierunkach zastosowanie przy zredukowanych odległościach krawędziowych 22

23 Oferta HALFEN - systemy montażowe 23

24 HALFEN szyny montażowe W połączeniu HALFEN szyn montażowych z odpowiednimi śrubami lub płytkami gwintowanymi wykonawca uzyskuje regulowane zamocowanie oferujące szereg korzyści. Zastosowanie szyn: obiekty przemysłowe konstrukcje stalowe budowa maszyn instalacje solarne oczyszczalnie ścieków itp. Dzięki asortymentowi składającemu się z wielu odmian systemów montażowych (szyn, śrub i akcesoriów) możliwe jest uzyskanie rozwiązania optymalnego pod względem ekonomicznym i technicznym. Dzięki temu można również sprostać różnym i najostrzejszym wymaganiom stawianym przed konstrukcją i jej zamocowaniom. Dostępne są następujące systemy szyn montażowych: ciężki system gorącowalcowanych szyn montażowych przeznaczony dla: - obciążeń dynamicznych - spawania do konstrukcji stalowej - dużych obciążeń średni system szyn montażowych zawierający tylko jeden typ płytek gwintowanych, przeznaczony dla obciążeń o średnich wartościach, kompatybilny z systemem montażowym Powerclick lekki system szyn montażowych zawierający szereg szyn o małych profilach, przeznaczonych do małych obciążeń. Wszystkie szyny montażowe są oferowane jako profile pełne lub perforowane. Szyny są dostępne w wykonaniu ze stali czarnej, jako ocynkowane lub wykonane ze stali nierdzewnej. 24

25 HALFEN szyny montażowe Wsporniki montażowe są wykonane z profili szynowych HALFEN i oferują takie korzyści jak: szybkość i bezpieczeństwo montażu oraz możliwość regulacji zamocowania. Wsporniki stanowią kompletną podporę dla rurociągów, przewodów itp. Wykonanie ze stali nierdzewnej lub ocynkowanie powoduje brak konieczności konserwacji elementów. duża wytrzymałość i mały ciężar, dzięki temu szybki i prosty montaż większość wsporników jest kompatybilna z systemem montażowym Powerclick Obejmy do rur umożliwiają regulowane zamocowanie przy użyciu każdego rodzaju szyn montażowych HALFEN. Tak jak w przypadku systemu montażowego Powerclick, tak i w przypadku obejm, wymiary zostały opracowane dla typowych rozwiązań. Dlatego właśnie połączenie systemu montażowego HALFEN wraz z obejmami do rur jest najbardziej ekonomicznym rozwiązaniem. szeroki zakres wersji i rozmiarów zakres średnic mocowanych rur od 15mm do 530mm dostępne w wersji przesuwnej dostępne w wykonaniu ze stali ocynkowanej lub nierdzewnej 25

26 HALFEN POWERCLICK - SYSTEM MONTAŻOWY HALFEN system montażowy Powerclick jest systemem przeznaczonym dla podparcia rurociągów w obiektach przemysłowych. Nigdy wcześniej nie było możliwości tworzenia tak dużej różnorodności konstrukcji nośnych przy użyciu tak małej ilości wielofunkcyjnych elementów. jeden profil dla wszystkich konstrukcji nośnych jeden łącznik narożny w dwóch wersjach dla 112 wariantów jeden zacisk mocujący dla belek wszystkich wielkości bardzo mała liczba komponentów, z których wszystkie oferują wielofunkcyjność optymalny zakres regulacji mocowania nowoczesna technologia w przystępnej cenie mały ciężar elementów bezpieczeństwo dzięki zdefiniowanej nośności dopasowanie elementów we wszystkich połączeniach HALFEN system montażowy Powerclick został stworzony na potrzeby obiektów przemysłowych i oferuje najbardziej ekonomiczne rozwiązanie. Używając systemu Powerclick można tworzyć konstrukcje wsporcze o zupełnie nowych koncepcjach: 26

27
