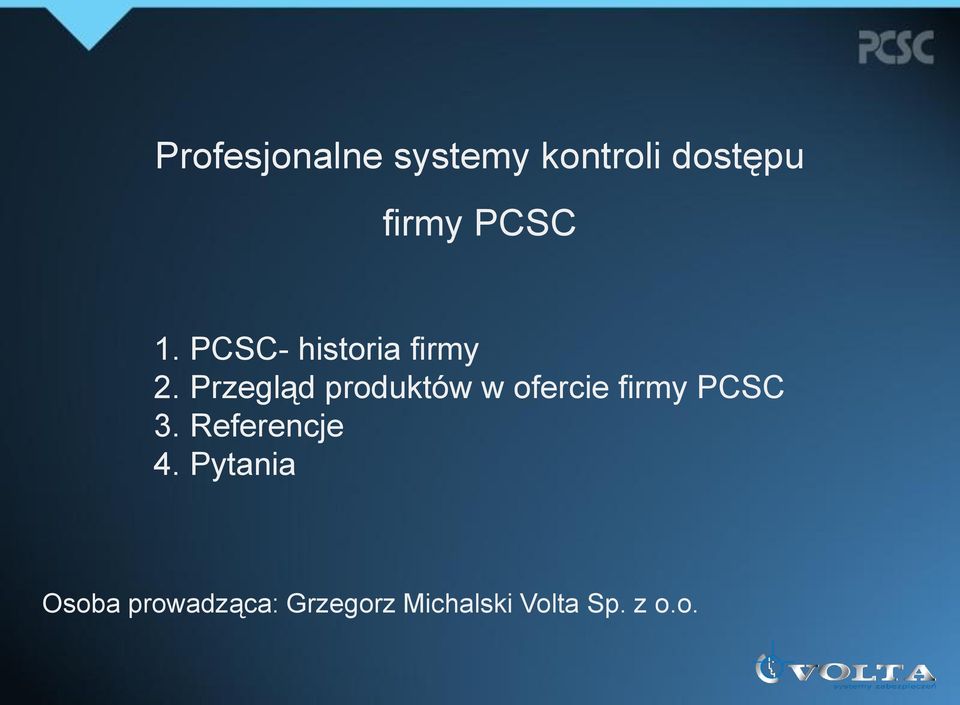

1 Profesjonalne systemy kontroli dostępu firmy PCSC 1. PCSC- historia firmy 2. Przegląd produktów w ofercie firmy PCSC 3. Referencje 4. Pytania Osoba prowadząca: Grzegorz Michalski Volta Sp. z o.o.

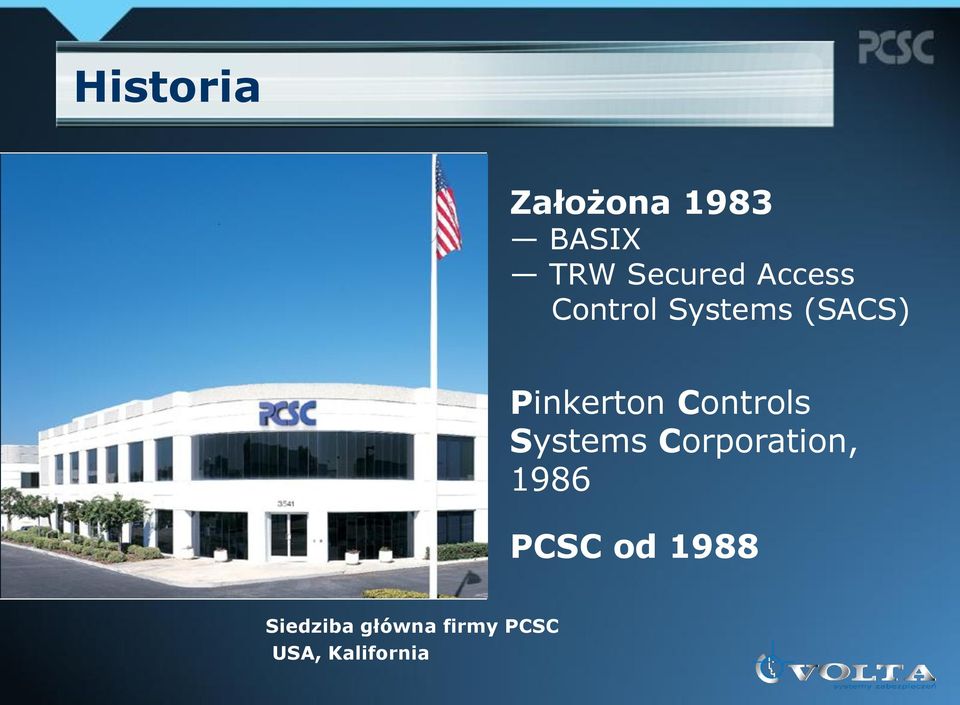

2 Historia Założona 1983 BASIX TRW Secured Access Control Systems (SACS) Pinkerton Controls Systems Corporation, 1986 PCSC od 1988 Siedziba główna firmy PCSC USA, Kalifornia

3 Czym się zajmuje PCSC? Projektowanie oprogramowania Projektowanie i rozwój Inteligentnych Kontrolerów Projektowanie i Produkcja w USA

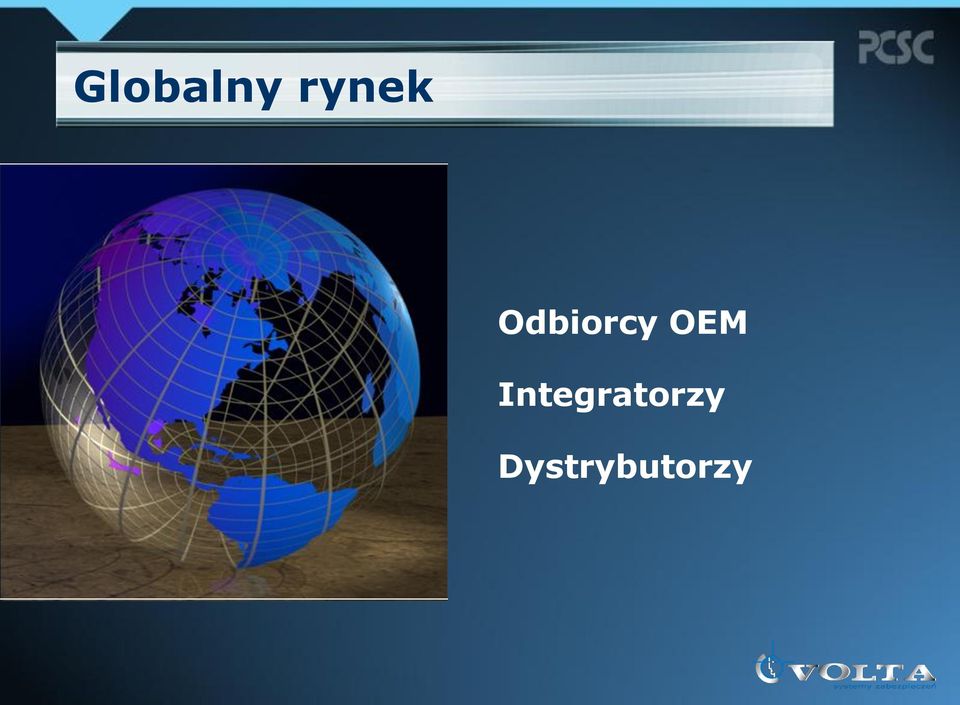

4 Globalny rynek Odbiorcy OEM Integratorzy Dystrybutorzy

5 Partnerzy

6 Nasza wizja produktów Modułowość Skalowalność Nowoczesne rozwiązania Pełna kompatybilność

7 Innowacyjność Otwarta modułowa architektura Otwarty protokół 100% inteligentna architektura Integracja z biometrycznymi systemami Zdalna diagnostyka 5 nadzorowanych, stanów alarmowych Pamięć typu Flash Komunikacja LAN Uniwersalne zasilanie Komunikacja bezprzewodowa WiFi PoE Fault Tolerant Systems

8 Zalety systemów PCSC Modułowość Pełna kompatybilność Nowatorska technologia Obsługa dowolnej architektury systemu Rzetelny produkt od 1983

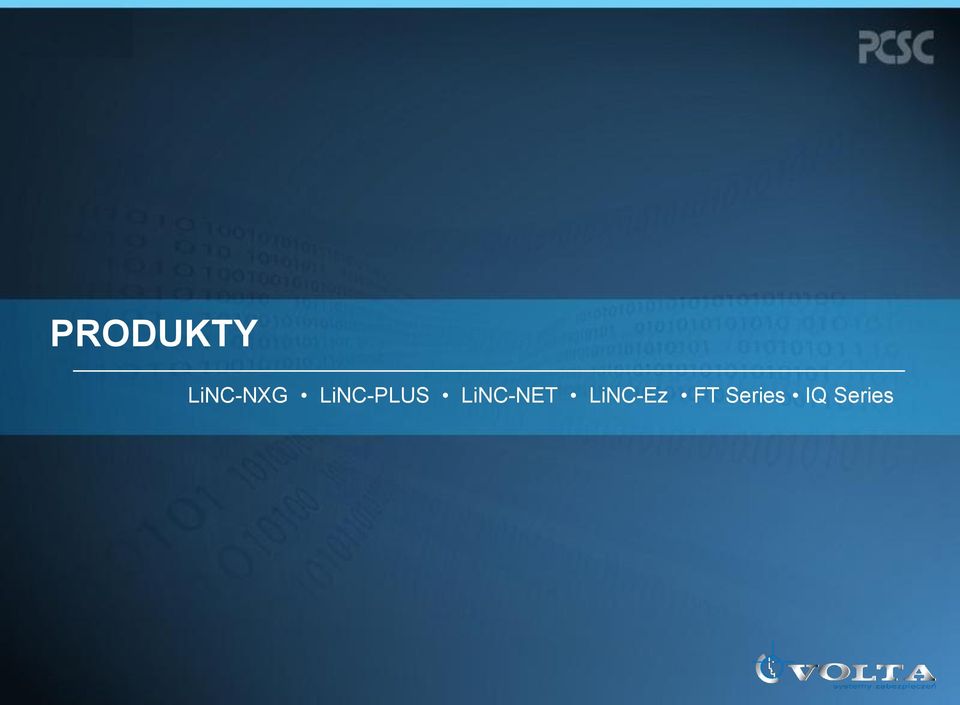

9 PRODUKTY LiNC-NXG LiNC-PLUS LiNC-NET LiNC-Ez FT Series IQ Series

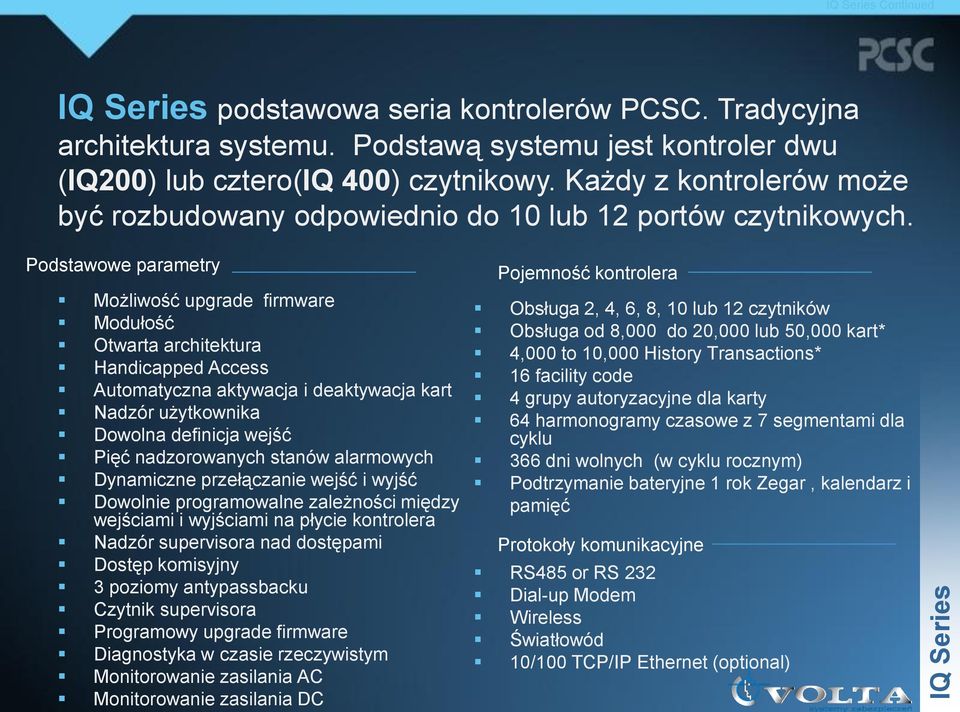

10 IQ Series IQ Series Continued IQ Series podstawowa seria kontrolerów PCSC. Tradycyjna architektura systemu. Podstawą systemu jest kontroler dwu (IQ200) lub cztero(iq 400) czytnikowy. Każdy z kontrolerów może być rozbudowany odpowiednio do 10 lub 12 portów czytnikowych. Podstawowe parametry Możliwość upgrade firmware Modułość Otwarta architektura Handicapped Access Automatyczna aktywacja i deaktywacja kart Nadzór użytkownika Dowolna definicja wejść Pięć nadzorowanych stanów alarmowych Dynamiczne przełączanie wejść i wyjść Dowolnie programowalne zależności między wejściami i wyjściami na płycie kontrolera Nadzór supervisora nad dostępami Dostęp komisyjny 3 poziomy antypassbacku Czytnik supervisora Programowy upgrade firmware Diagnostyka w czasie rzeczywistym Monitorowanie zasilania AC Monitorowanie zasilania DC Pojemność kontrolera Obsługa 2, 4, 6, 8, 10 lub 12 czytników Obsługa od 8,000 do 20,000 lub 50,000 kart* 4,000 to 10,000 History Transactions* 16 facility code 4 grupy autoryzacyjne dla karty 64 harmonogramy czasowe z 7 segmentami dla cyklu 366 dni wolnych (w cyklu rocznym) Podtrzymanie bateryjne 1 rok Zegar, kalendarz i pamięć Protokoły komunikacyjne RS485 or RS 232 Dial-up Modem Wireless Światłowód 10/100 TCP/IP Ethernet (optional)

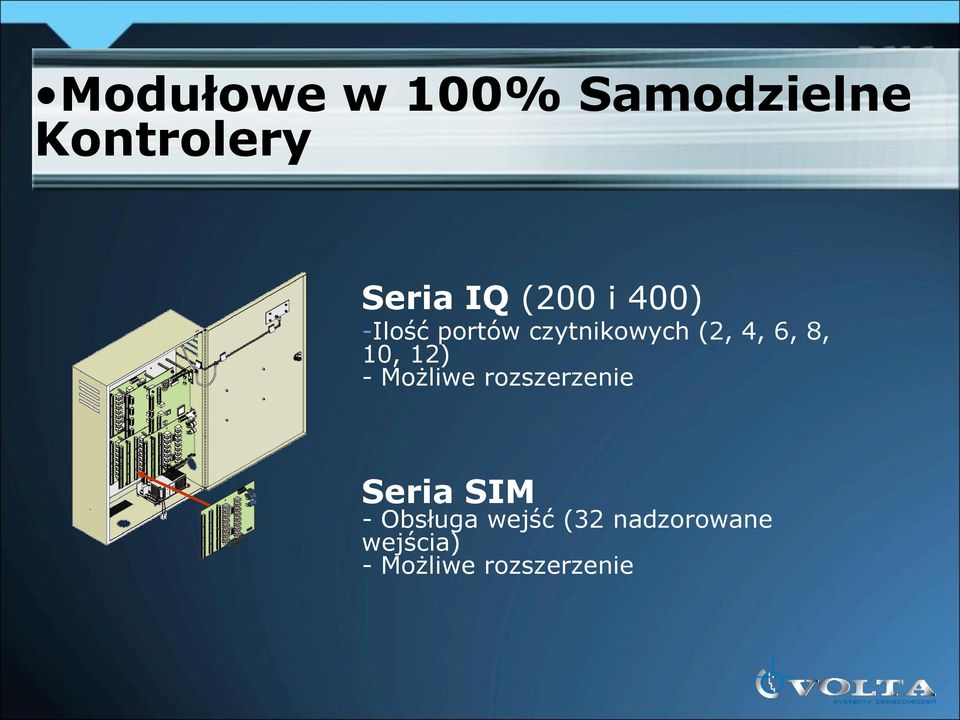

11 Modułowe w 100% Samodzielne Kontrolery Seria IQ (200 i 400) -Ilość portów czytnikowych (2, 4, 6, 8, 10, 12) - Możliwe rozszerzenie Seria SIM - Obsługa wejść (32 nadzorowane wejścia) - Możliwe rozszerzenie

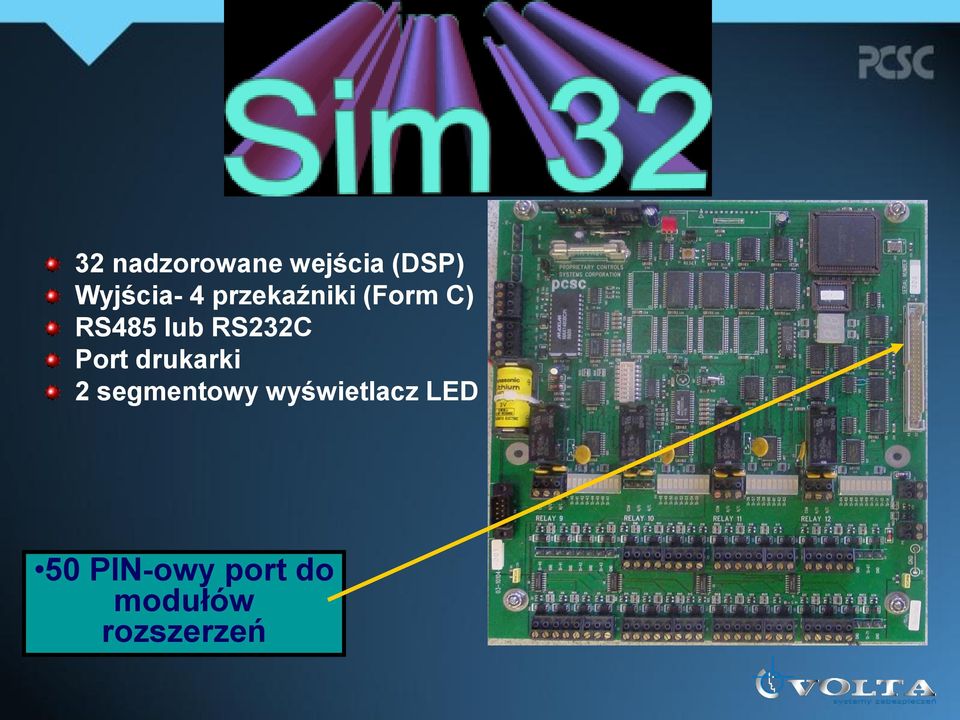

12 32 nadzorowane wejścia (DSP) Wyjścia- 4 przekaźniki (Form C) RS485 lub RS232C Port drukarki 2 segmentowy wyświetlacz LED 50 PIN-owy port do modułów rozszerzeń

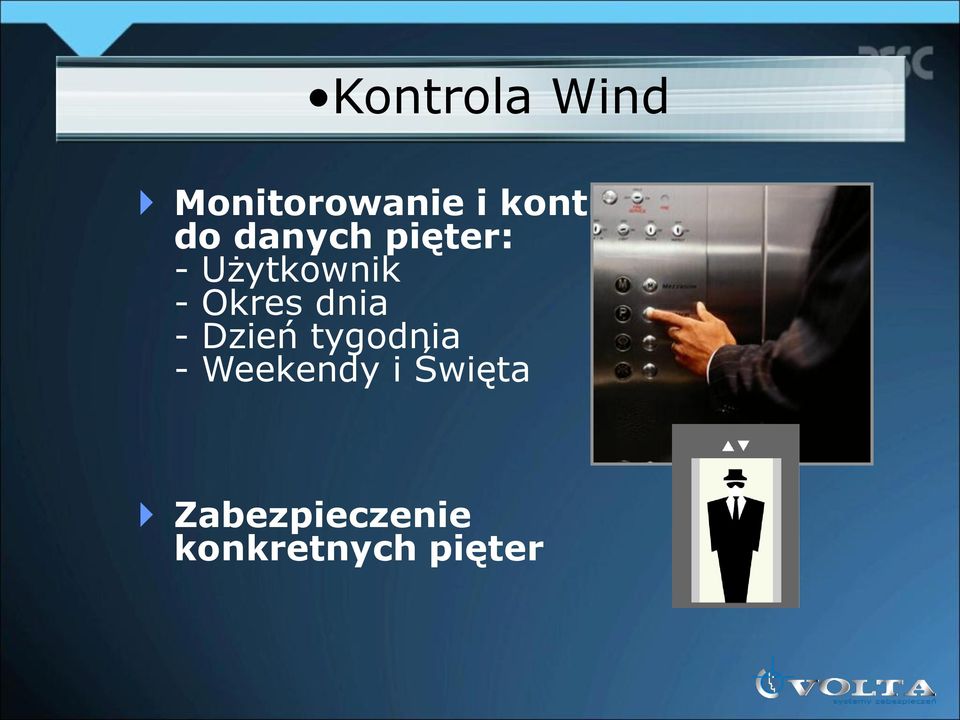

13 Kontrola Wind Monitorowanie i kontrola dostępu do danych pięter: - Użytkownik - Okres dnia - Dzień tygodnia - Weekendy i Święta Zabezpieczenie konkretnych pięter

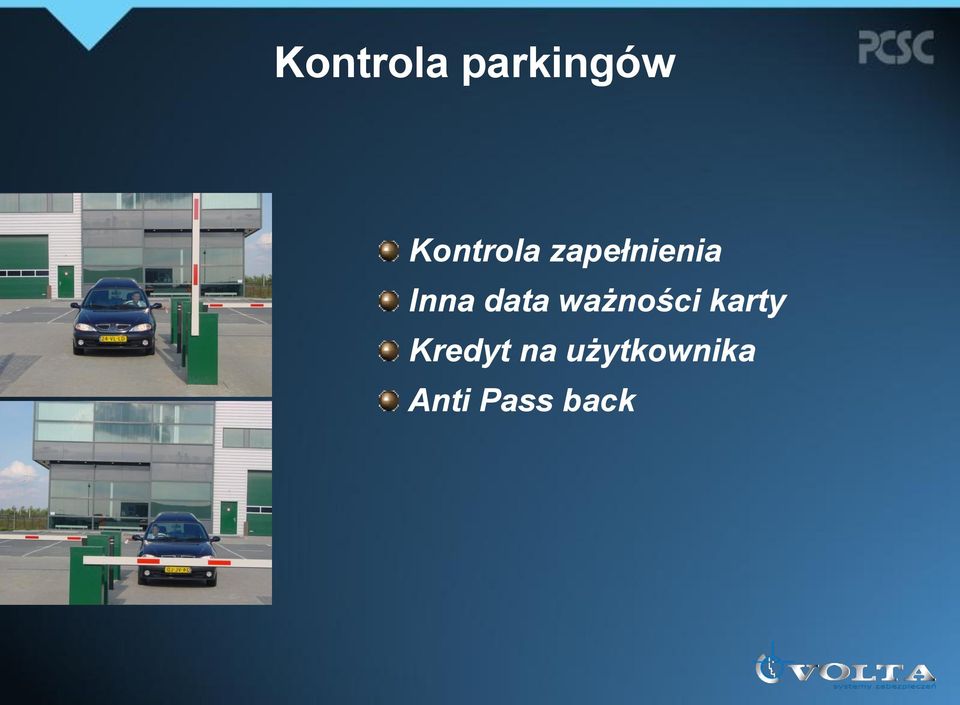

14 Kontrola parkingów Kontrola zapełnienia Inna data ważności karty Kredyt na użytkownika Anti Pass back

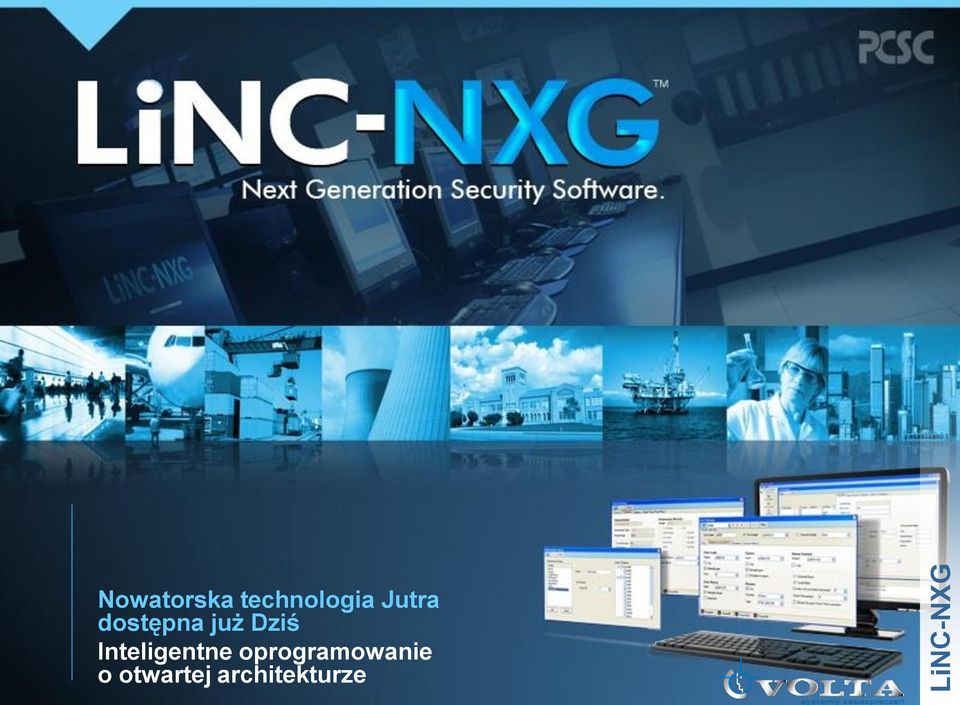

15 Nowatorska technologia Jutra dostępna już Dziś Inteligentne oprogramowanie o otwartej architekturze LiNC-NXG

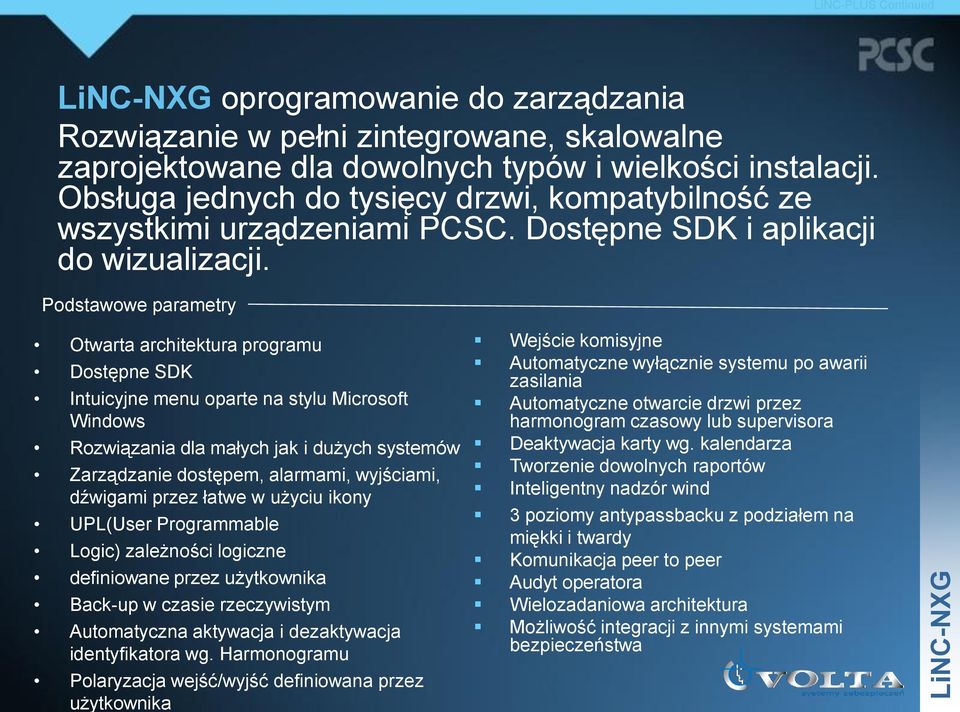

16 LiNC-NXG LiNC-PLUS Continued LiNC-NXG oprogramowanie do zarządzania Rozwiązanie w pełni zintegrowane, skalowalne zaprojektowane dla dowolnych typów i wielkości instalacji. Obsługa jednych do tysięcy drzwi, kompatybilność ze wszystkimi urządzeniami PCSC. Dostępne SDK i aplikacji do wizualizacji. Podstawowe parametry Otwarta architektura programu Dostępne SDK Intuicyjne menu oparte na stylu Microsoft Windows Rozwiązania dla małych jak i dużych systemów Zarządzanie dostępem, alarmami, wyjściami, dźwigami przez łatwe w użyciu ikony UPL(User Programmable Logic) zależności logiczne definiowane przez użytkownika Back-up w czasie rzeczywistym Automatyczna aktywacja i dezaktywacja identyfikatora wg. Harmonogramu Polaryzacja wejść/wyjść definiowana przez użytkownika Wejście komisyjne Automatyczne wyłącznie systemu po awarii zasilania Automatyczne otwarcie drzwi przez harmonogram czasowy lub supervisora Deaktywacja karty wg. kalendarza Tworzenie dowolnych raportów Inteligentny nadzór wind 3 poziomy antypassbacku z podziałem na miękki i twardy Komunikacja peer to peer Audyt operatora Wielozadaniowa architektura Możliwość integracji z innymi systemami bezpieczeństwa

17 Skalowalna pojemność i funkcjonalność LiNC-PLUS

18 Ochrona obwodowa

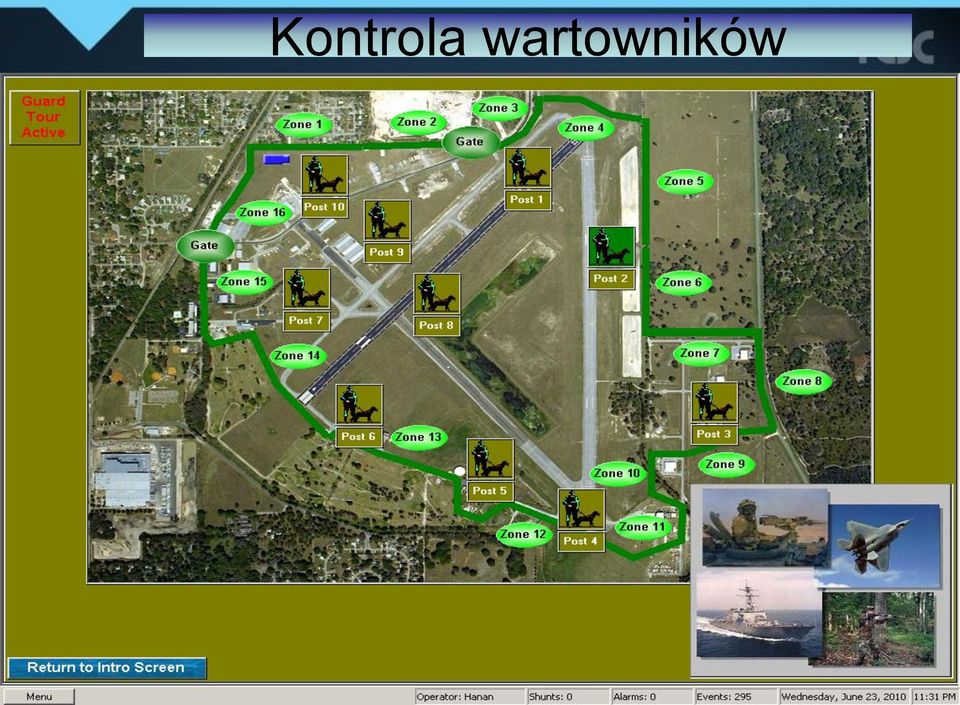

19 Kontrola wartowników

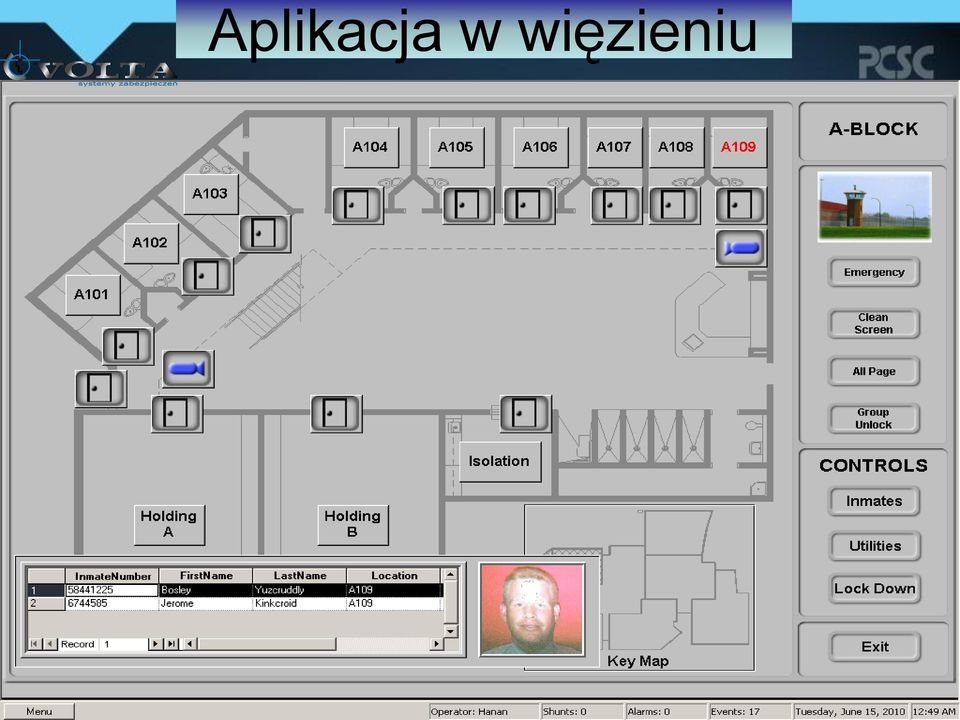

20 Aplikacja w więzieniu

21 Edukacja

22 Architektura współczesnych systemów KD Systemy autonomiczne All in one System oparty na głównym serwerze/host Oparty na kontrolerze Połączenia do czytników i zamków drzwi Wejścia / wyjścia sygnałowe Oparty na kontrolerze Master Komunikacja do sub kontrolerów Sub Kontroler Czytniki Zamki drzwiowe Wejścia / wyjścia sygnałowe

23 Typowa architektura oparta na Kontrolerze

24 Typowa architektura typu Master

25 Background: Uszkodzenie kontrolera

26 Uszkodzenie kontrolera Master

27 Odpowiedź: Logiczna ewolucja systemów

28 Fault Tolerance Odporny na awarie Zautomatyzowany sposób odzyskiwania systemu poprzez "rekonfigurację" z pomocą Dynamic Architecture Network (DNA), zapewniający niewielki lub żaden wpływ na sprawne działania systemu po awarii jego elementów. System oferujący jako jedyny na świecie, automatyczne przejęcie zadań innego kontrolera, który uległ awarii. Zapewnia pełną redundantność systemu utrzymując sprawność i funkcjonalność instalacji.

29 FT Series IQ Series Continued Podstawowe parametry Pojemność urządzeń Procesy błędo odporne Automatic Hot Cutover Fail Safe Operations Otwarta platforma Otwarty protokół komunikacyjny Komunikacja Peer to Peer Homeland Security Threat Level Control Autmatyczna alternatynwna komunikacja - do 2 modułów Dostępy aktywowane przez użytkownika Nadzór administarcyjny na wejściami Event Control Card Logic Akcje przypisane do użytkownika lub grup Wejścia programowalne przez użytkowników Dynamic Input to Output or Group Output Linking Globalny antypassback 3 poziomy antypassbacku Automatyczna aktywacja i dezaktywacja kart za pomocą harmonogramów czasowych Różne tryby monitorowania wejść 25, ,000 kart 25, ,000 bufor zdarzeń Od 1 do 32 podkontrolerów zarządzanych przez pojedynczy kontroler Obsługa równoległa wielu formatów kart Obsługa 16 FC (facility code) Nadzór od 16 do 512 wejść i monitorowanie 5 różnych stanów alarmowych Monitorowanie temperatury Obsługa od 16 do 512 wyjść przekaźnikowych Metody komunikacji 10/100 TCP/IP (Standard) PoE (Power over Ethernet) COMMUNICATIONS ZigBee SUPPORTED Pro Wireless with MESH Technology WiFi RS 232C lub RS 485

30 Topologia systemu Fault Tolerant

31 Jak to działa!

32 Architektura Fault Tolerant (FT) Hydra Protocol

33 Architektura Fault Tolerant (FT) Hydra Protocol REX Dual Door Module Door Status FTC 1 FTC 2 Network Host LAN Door Readers to n number of Doors

34 Architektura Fault Tolerant (FT) Hydra Protocol REX Door Status Dual Door Module Przejęcie ruchu i zadań uszkodzonego kontrolera FTC1 przez FTC 2 FTC 1 (Fails) FTC 2 Network Host LAN Door Readers to n number of Doors

35 Architektura Fault Tolerant (FT) Hydra Protocol Dual Door Module Przejęcie ruchu i zadań uszkodzonego kontrolera FTC1 i FTC2 przez FTC n FTC 1 (Fails) FTC 2 (Fails) FTC 3 FTC 4 Door Readers to n number of Doors

36 Hydra Protocol (Peer-to-Peer) NXG System FTC 1 FTC 2 LAN LAN Czujnik stanu drzwi Przycisk wyjścia Czujnik stanu drzwi Przycisk wyjścia Elektrozaczep Dual Door Module 1 Elektrozaczep Czytnik kart DDM2 do n Czytnik kart

37 Hydra Protocol FTC Auto Recover NXG System FTC 1 FTC 2 LAN LAN Czujnik stanu drzwi Przycisk wyjścia Czujnik stanu drzwi Przycisk wyjścia Elektrozaczep Elektrozaczep DDM 1 Czytnik kart DDMs 2 through n

38 Hydra System Praca po Awarii NXG System FTC 1 FTC 2 LAN LAN Czujnik stanu drzwi Przycisk wyjścia Czujnik stanu drzwi Przycisk wyjścia Elektrozaczep Elektrozaczep DDM 1 Czytnik kart DDM 2 through n

39 Hydra - Powrót i Synchronizacja NXG System FTC 1 FTC 2 LAN LAN Czujnik stanu drzwi Przycisk wyjścia Czujnik stanu drzwi Przycisk wyjścia Elektrozaczep Elektrozaczep DDM 1 Czytnik kart DDM 2 through n

40 Hydra FTC2 Aktualizacja ustawień NXG System FTC 1 FTC 2 LAN LAN Czujnik stanu drzwi Przycisk wyjścia Czujnik stanu drzwi Przycisk wyjścia Elektrozaczep Elektrozaczep DDM 1 Czytnik kart DDM 2 through n

41 Kontrolery FT (DDM) 32 Bit CPU Podstawowa komunikacja Ethernet System operacyjny Linux A/D cyfrowo/analogowa technologia obsługi wejść 5 stanów na wejściu (nadzorowanych) Kompensacja temperaturowa Wygodna komunikacja Ethernet/PoE Bezprzewodowa - XBee Pro DigiMesh Wyświetlacz statusu VFD

42 Jedno kablowa instalacja seria SDM ER Kontroler - zabudowane Ethernet i/lub PoE Przekaźnik drzwiowy Wejście stanu drzwi REX Czytnik- zabudowane Czytnik Multiclass

43 Kontroler - Fault Tolerant Controller (FTC) FTC 100% baza danych Decyzje w czasie rzeczywistym Globalny Anti-Pass-back (Host niewymagany) Globalna obsługa koniunkcji wejść/wyjść (Host niewymagany) Hydra Protocol Peer to Peer Serwer do FTC, FTC do FTC, FTC do DDM lub SDM Zarządzanie bazą danych i jej synchronizacja Zarządzanie rodzajem i typem komunikacji Wireless Tamper protection Obsługa kart CEPAt Obsługa formatu TWIC oraz FIPS (regulacje rządu USA)

44 Elementy systemu Kontroler/y FTC DDM (Dual Door Module) Dowolny czytnik lub biometria SDM ER Wszystko w jednym SDM (Single Door Module) Tylko kontroler (czytnik zewnętrzny)

45 Zalety Architektury FT Najlepiej zabezpieczony system KD na świecie Brak zmniejszenia wydajności systemu w przypadku awarii Brak zmniejszenia wydajności w czasie konserwacji Awaria nie musi być naprawiana natychmiast Automatyczna aktualizacja firmware PCSC jest jedyną firmą oferującą system klasy FT

46 Dodatkowe zalety, właściwości Wszystkie opcje i cechy kontrolerów IQ/SIM/UL Controllers Globalny Anti-Pasback Globalne zarządzanie stanami wejść/wyjść I/O Globalna aktywacja lub deaktywacji karty, kart lub grup kart Stale Cards deaktywacja kart po czasie nieaktywności Różne wartości Short lub Long Term czasu deaktywacji Karty korporacyjne, wakacyjne, itp. Opcja eskorty, definiowanej na użytkownika lub czytnik Dodatkowe poziomy bezpieczeństwa (4) 24 (8 X 8) Grup Dostępowych na Użytkownika

47 PCSC - Hydra Protocol Peer to Peer Protokół komunikacyjny Communication Manager for FTCs, DDMs and SDMs Szybka detekcja awarii łączności Dynamic Communication Architecture Synchronizacja danych - Host do FTC Synchronizacja danych - FTC do FTC Synchronizacja danych - FTC do DIM Master Communication Controller Automatyczny routing DIM-ów do alternatywnych Master Kontrolerów Automatyczna aktualizacja firmware

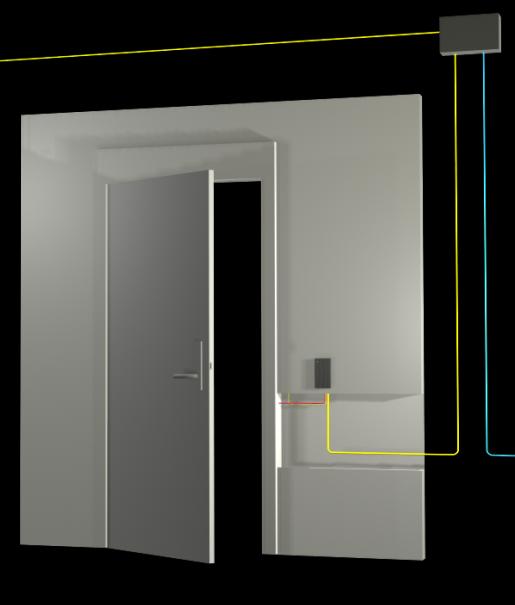

48 Typowa instalacja LiNC-NXG Work Station WAN DDM at or near the door IQ Rack Mount 2 - FTC

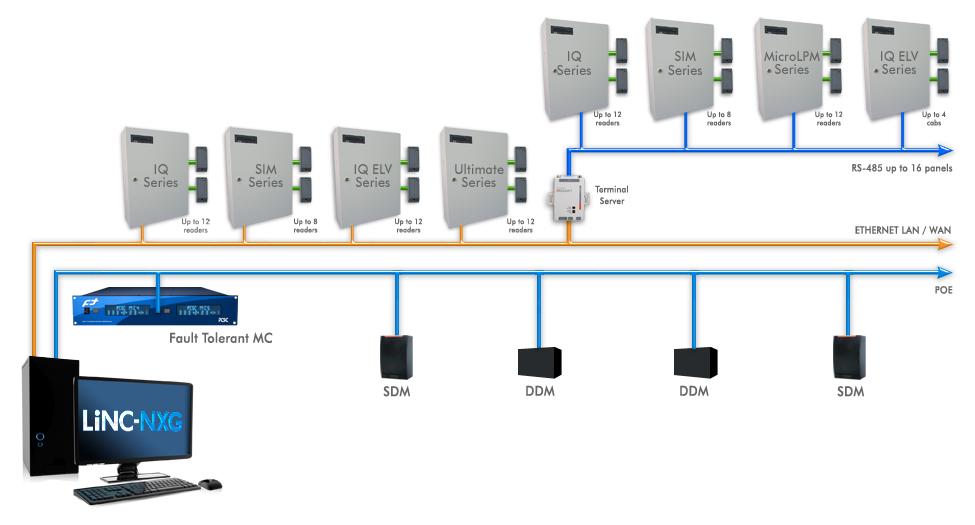

49 Next Generation System Architecture FT z typowymi kontrolerami IQ, SIM, ULT

50 Sieć rozległa - korporacyjna

51 Topologia dla rozległej instalacji Centrum zarządzania WAN Dodatkowe FTC w centrali DDM i FTC na obiekcie

52 Używane na całym świecie

53 Access Innovators Since 1983

54 Referencje- wybrane projekty

55 Referencje- wybrane projekty- lista Uniwersytet Przyrodniczy we Wrocławiu Northern Quest Resort and Casino (5000 kart, 1000 przejść) Komisariaty Policji w Meksyku (180 budynków w całym Meksyku) Sieć kantorów w Kairze Smart Villige duży kompleks budynków biurowych w Kairzeponad 140 czytników Kompleks 3 hal handlowych w Wenezueli- ponad 140 czytników Uniwersytet w Oslo w Norwegii, aktualnie w fazie wdrażania. Docelowo ma zostać zainstalowanych 1200 czytników. Pełna lista referencyjna jest dostępna w firmie Volta- wyłącznego dystrybutora produktów firmy PCSC w Polsce

56 Polski Mistrz Techniki Alarmowej 2012

57 Dziękujemy za uwagę W razie pytań zapraszamy do kontaktu Maciej Grzondkowski Mail: maciejg@volta.com.pl Tel Grzegorz Michalski Mail: g.michalski@volta.com.pl Tel
