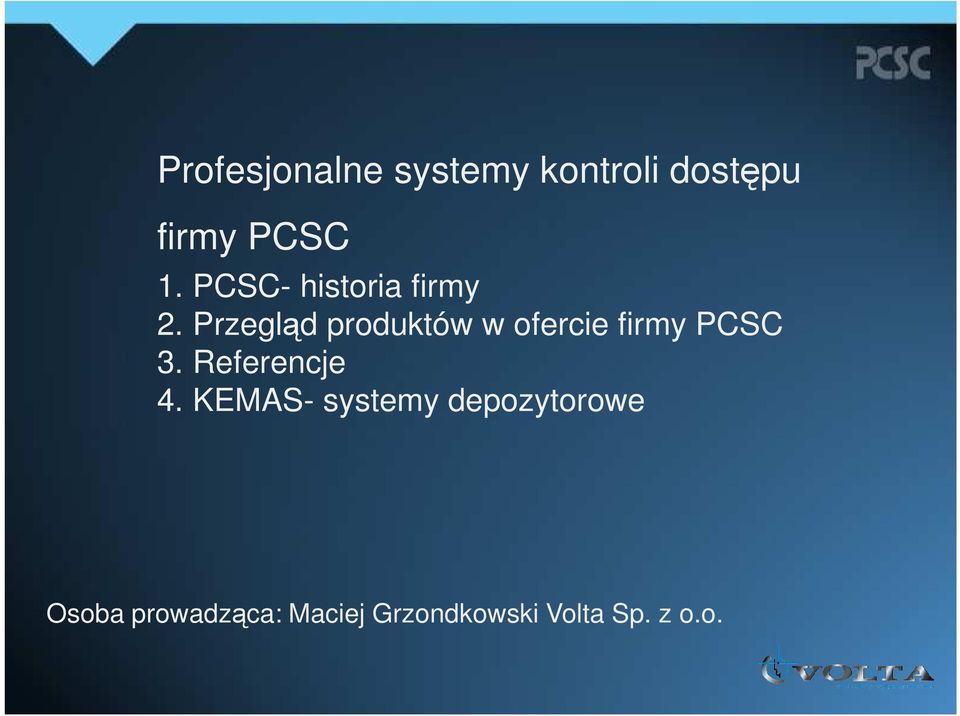

1 Profesjonalne systemy kontroli dostępu firmy PCSC 1. PCSC- historia firmy 2. Przegląd produktów w ofercie firmy PCSC 3. Referencje 4. KEMAS- systemy depozytorowe Osoba prowadząca: Maciej Grzondkowski Volta Sp. z o.o.

2 Leading the way through Access Innovation Hanan Rozner

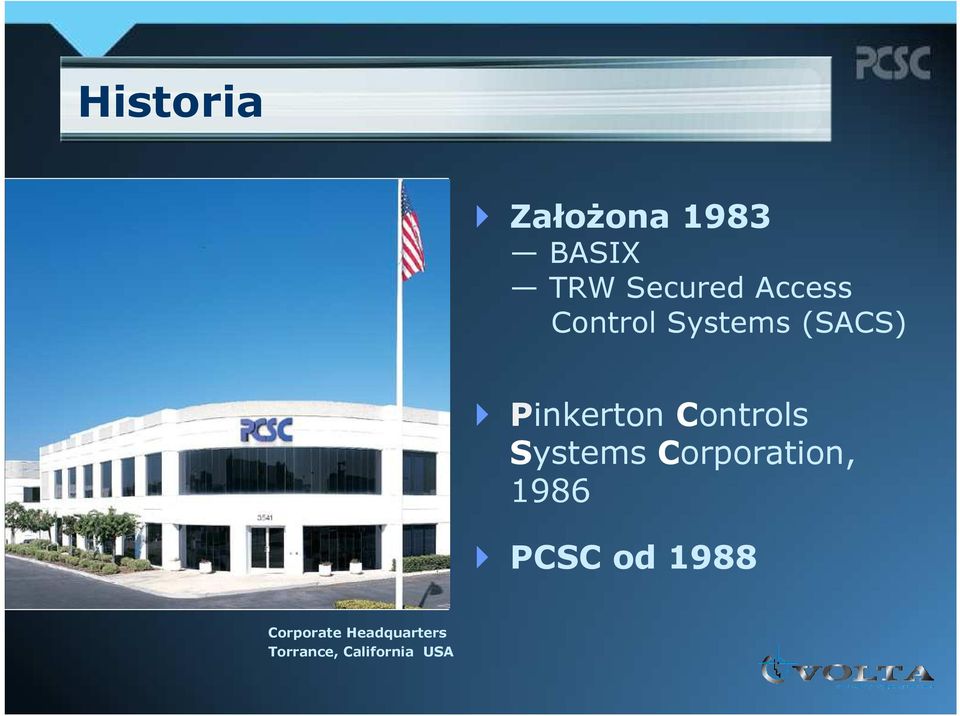

3 Historia ZałoŜona 1983 BASIX TRW Secured Access Control Systems (SACS) Pinkerton Controls Systems Corporation, 1986 PCSC od 1988 Corporate Headquarters Torrance, California USA

4 Kim jest PCSC? Projektowanie oprogramowania Projektowanie i rozwój Inteligentnych Kontrolerów Projektowanie i Produkcja w USA

5 Globalny rynek Odbiorcy OEM Integratorzy Dystrybutorzy

6 Partnerzy

7 Nasza wizja produktów Modułowość Skalowalność Nowoczesne rozwiązania Pełna kompatybilność

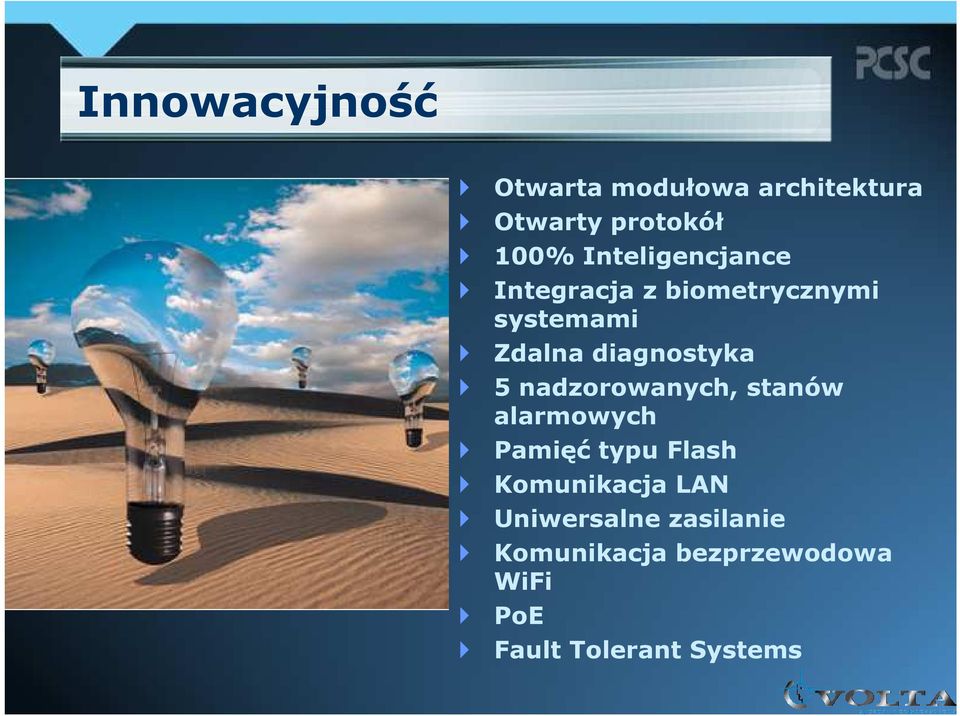

8 Innowacyjność Otwarta modułowa architektura Otwarty protokół 100% Inteligencjance Integracja z biometrycznymi systemami Zdalna diagnostyka 5 nadzorowanych, stanów alarmowych Pamięć typu Flash Komunikacja LAN Uniwersalne zasilanie Komunikacja bezprzewodowa WiFi PoE Fault Tolerant Systems

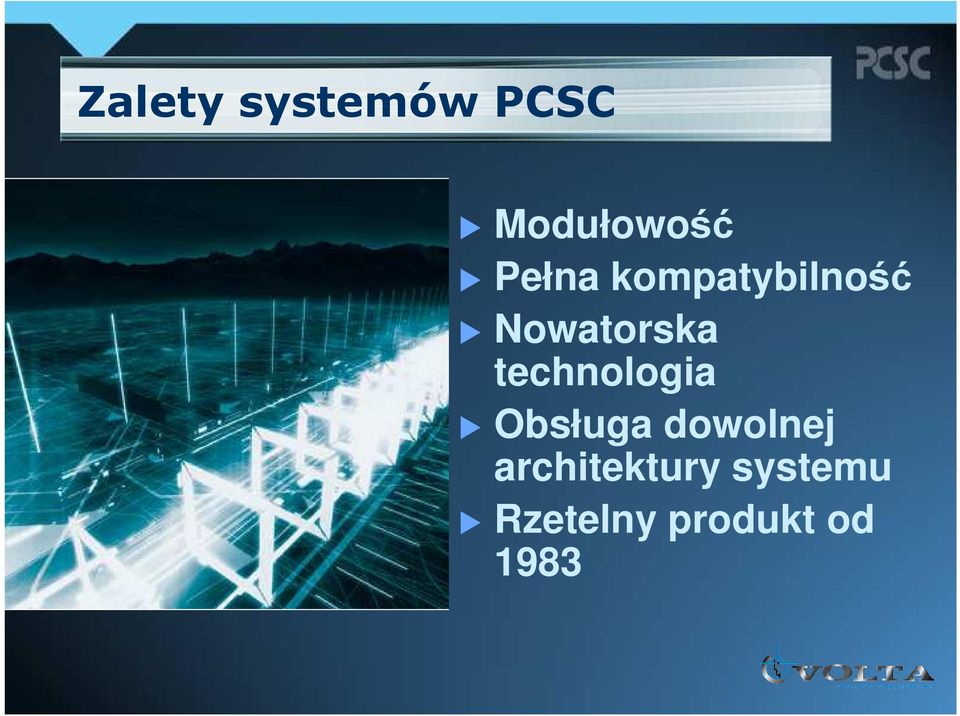

9 Zalety systemów PCSC Modułowość Pełna kompatybilność Nowatorska technologia Obsługa dowolnej architektury systemu Rzetelny produkt od 1983

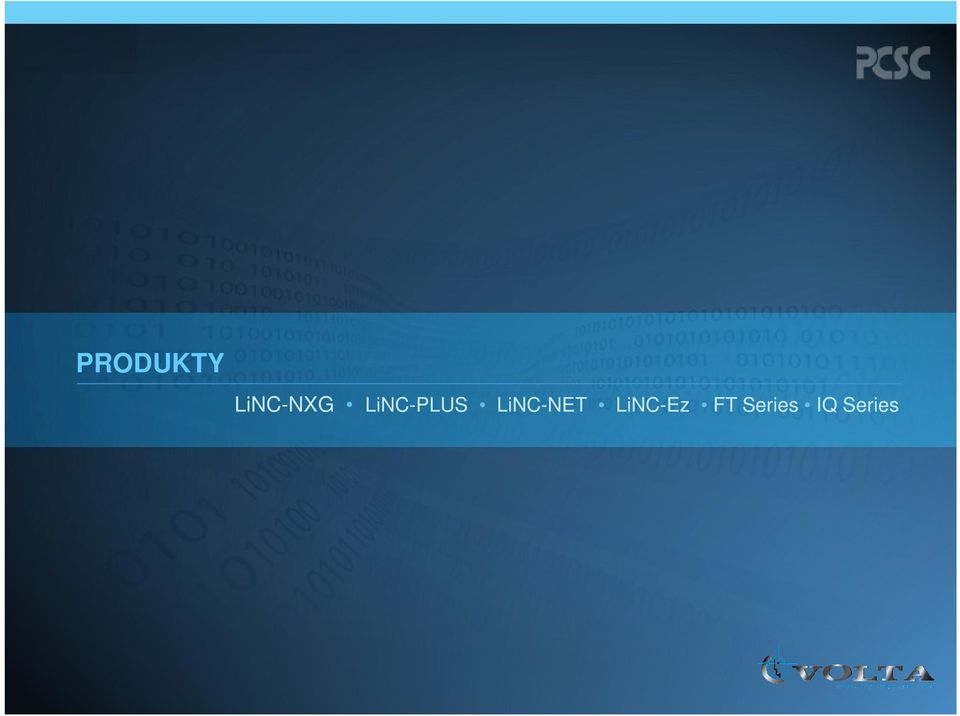

10 PRODUKTY LiNC-NXG LiNC-PLUS LiNC-NET LiNC-Ez FT Series IQ Series

11 IQ Series Continued IQ Series podstawowa seria kontrolerów PCSC z pełnym monitorowaniem wejść/wyjść. Podstawą systemu jest kontroler dwu-czytnikowy (IQ200) lub cztero-czytnikowy (IQ 400). KaŜdy z kontrolerów moŝe być rozbudowany odpowiednio do 10 lub 12 portów czytnikowych. HIGHLIGHTED FEATURES Legacy Upgrade Capable 100% Distributed Intelligence Open Architecture Handicapped Access Automatic Card Deactivation by Date Card Action User Specified Supervised or Digital Sense Input Definition High Security 5 State Alarm Supervision Dynamic Input to Output Linking User Programmable Input/Output Logic Supervisory Access Authorization Logic Two Person Minimum Occupancy Rule 3 Tier Anti-Passback Supervised Readers Electronic Firmware Updates Real-time Diagnostics AC Power Fail Indication DC Power Low Indication UL 294, 1076, AUSTEL and CE Listed HIGHLIGHTED CAPACITIES 2, 4, 6, 8, 10 or 12 Reader Configurations* 8,000 to 20,000 or 50,000 Cardholders* 4,000 to 10,000 History Transactions* 16 Site Codes 4 Authorization Groups per Cardholder 64 Time Periods with 7 Segments Per Period 366 Holidays (Leap Year) 1 Yr. Battery Backed Clock Calendar and Memory Optional Universal Power Supply ( VAC) COMMUNICATIONS SUPPORTED RS485 or RS 232 Dial-up Modem Leased Line Wireless Fiber Optics 10/100 TCP/IP Ethernet (optional) IQ Series

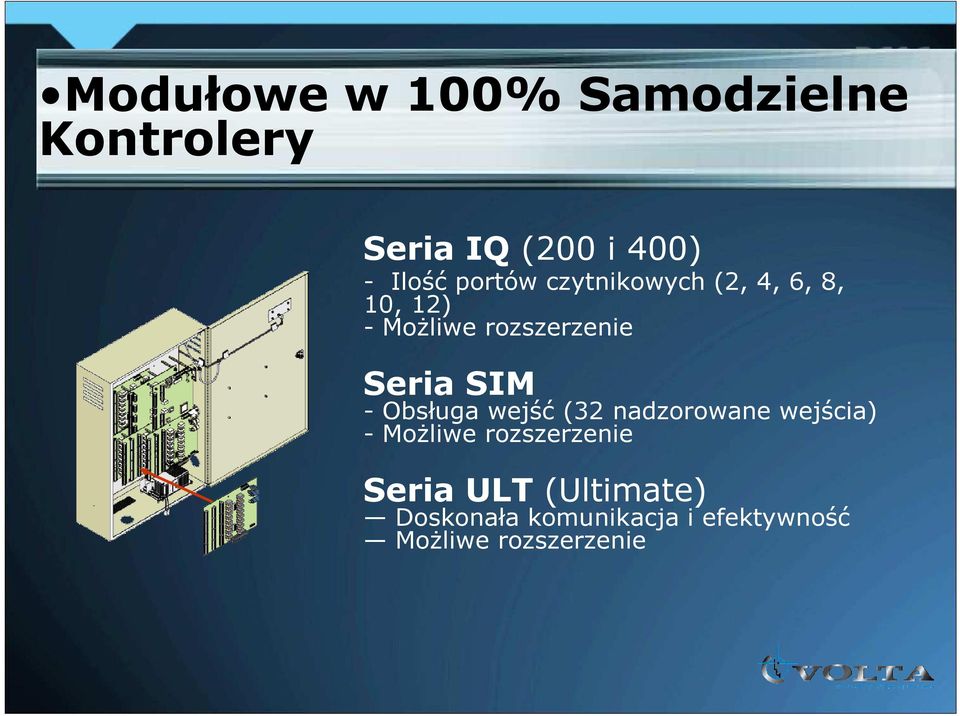

12 Modułowe w 100% Samodzielne Kontrolery Seria IQ (200 i 400) - Ilość portów czytnikowych (2, 4, 6, 8, 10, 12) - MoŜliwe rozszerzenie Seria SIM - Obsługa wejść (32 nadzorowane wejścia) - MoŜliwe rozszerzenie Seria ULT (Ultimate) Doskonała komunikacja i efektywność MoŜliwe rozszerzenie

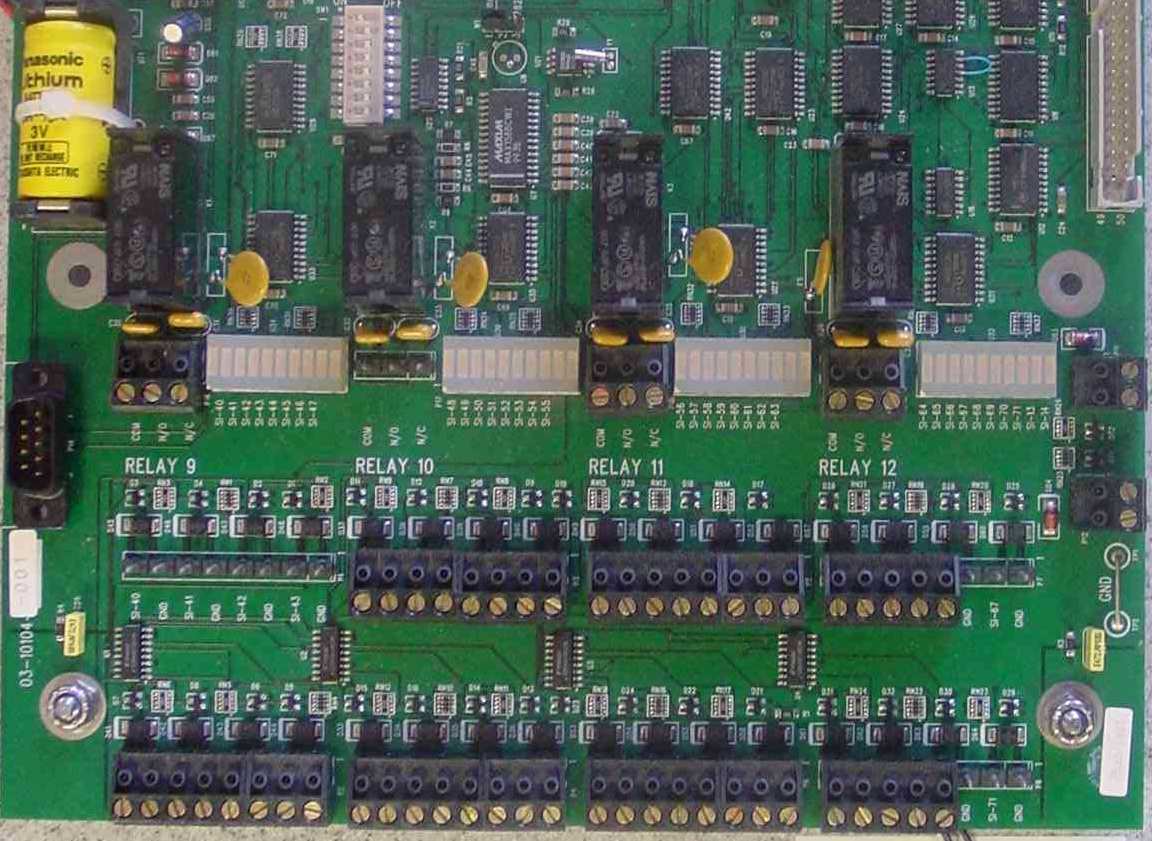

13 32 nadzorowane wejścia (DSP) Wyjścia- 4 przekaźniki (Form C) RS485 lub RS232C Port drukarki 2 segmentowy wyświetlacz LED 50 PIN-owy port do modułów rozszerzeń

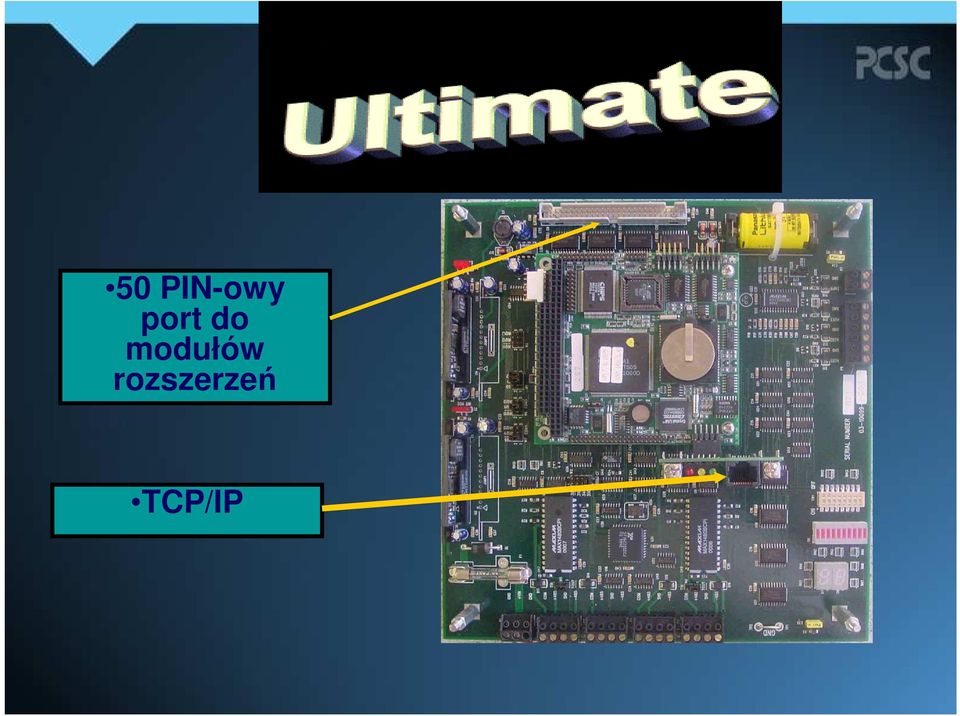

14 50 PIN-owy port do modułów rozszerzeń TCP/IP

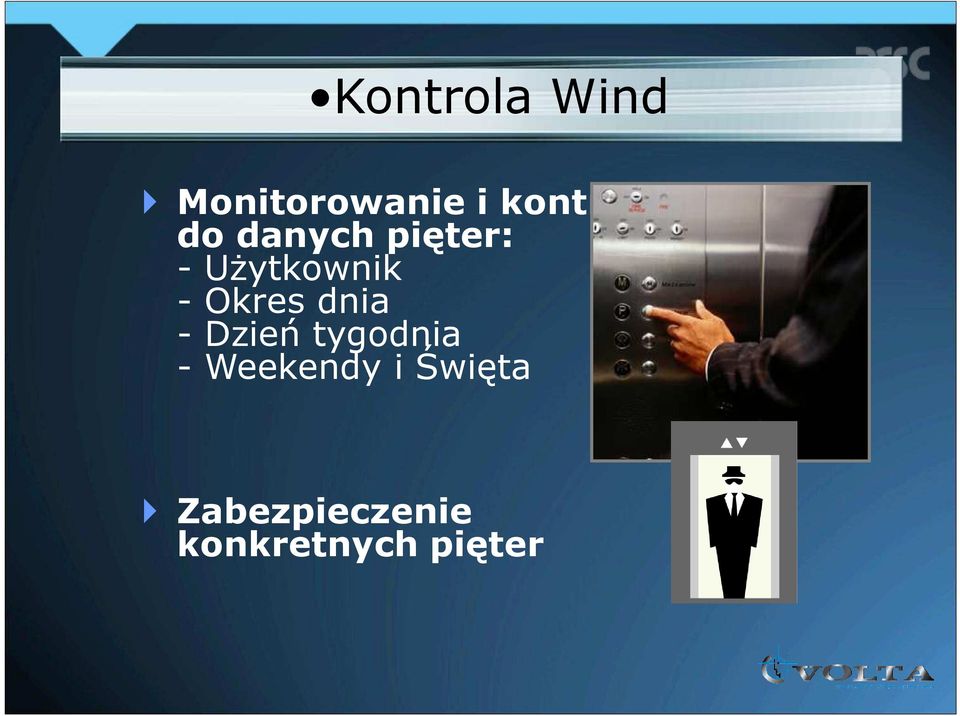

15 Kontrola Wind Monitorowanie i kontrola dostępu do danych pięter: - UŜytkownik - Okres dnia - Dzień tygodnia - Weekendy i Święta Zabezpieczenie konkretnych pięter

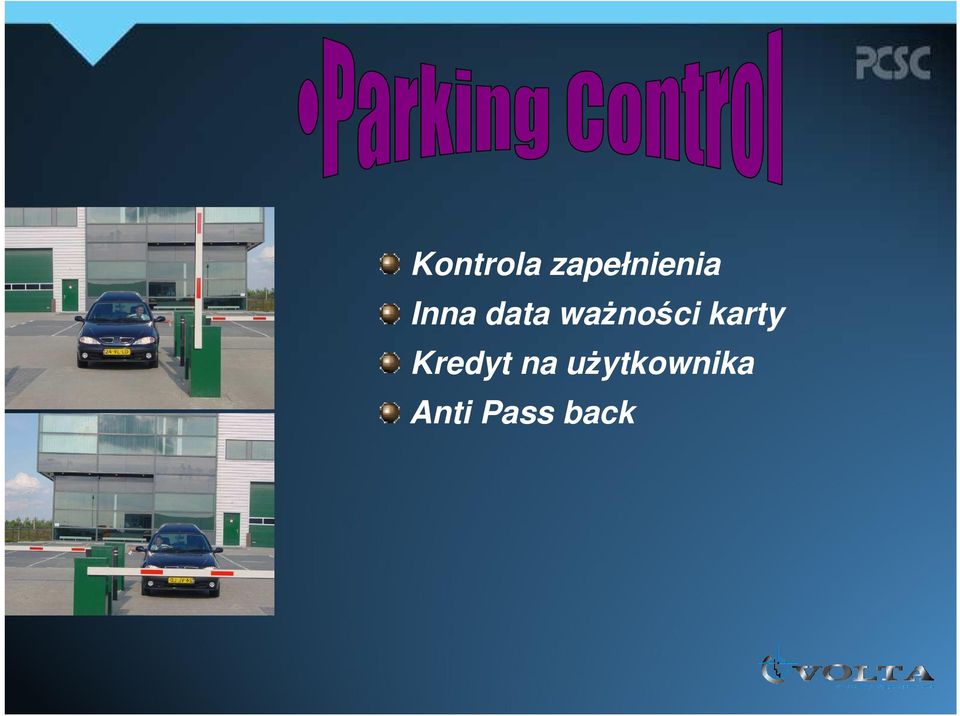

16 Kontrola zapełnienia Inna data waŝności karty Kredyt na uŝytkownika Anti Pass back

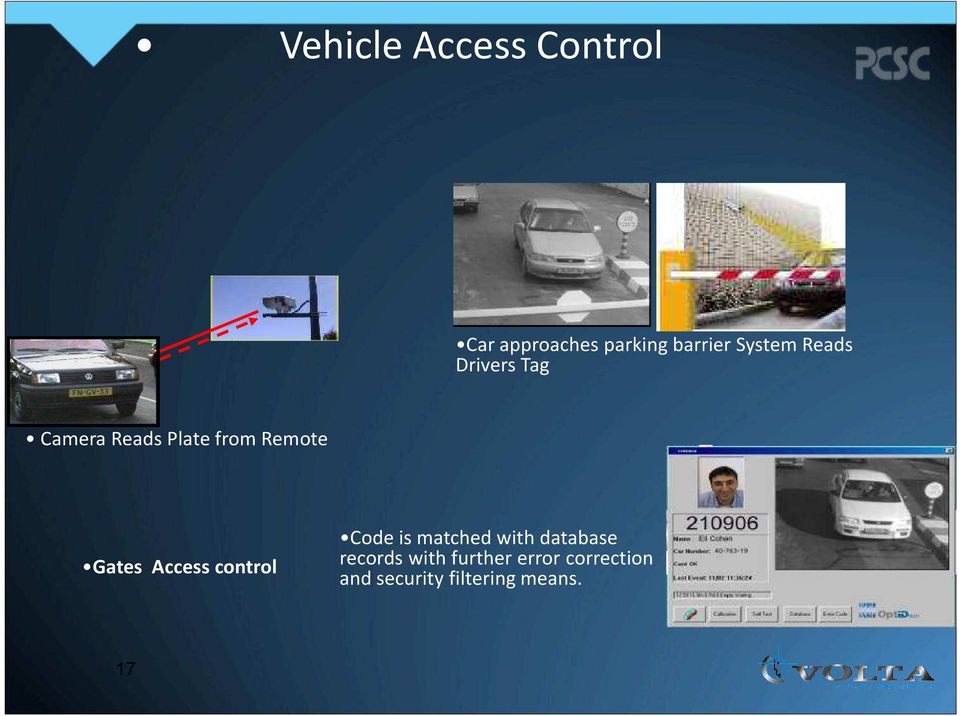

17 Vehicle Access Control Car approaches parking barrier System Reads Drivers Tag Camera Reads Plate from Remote Gates Access control Code is matched with database records with further error correction and security filtering means. 17

18 Nowatorska technologia Jutra dostępna juŝ Dziś Inteligentne oprogramowanie o otwartej architekturze LiNC-NXG

19 LiNC-PLUS Continued LiNC-NXG jest w pełni zintegrowanym, skalowalnym rozwiązaniem zaprojektowanym dla dowolnych typów i wielkości instalacji. Obsługa jednych do tysięcy drzwi, kompatybilność ze wszystkimi urządzeniami PCSC, SDK, opcje wizualizacyjne sprawią, Ŝe LINC-NXG jest najlepszym wyborem dla współczesnych systemów kontroli dostępu. HIGHLIGHTED FEATURES Password/Level Control Functions Password Controlled Data Segregation Operator Audit Password Controlled Administration One Click Bulk Activation or Deactivation by Affiliation Supervisor Controlled Access Visitor Controlled Access Long Access/Handicapped Access Access Actions by Cardholder or Group Photo Trace Operator Solicited Open Door 5 State Alarm Monitoring Two Person Minimum Occupancy Rule (TPMOR) Automatic System Shutdown Prior to Battery Failure Automatic Door Opening by Time or Supervisor Automatic Card Expiration by Date Automatic User Scheduled Reports Automatic Daylight Savings Control User Defined Reports Intelligent Floor Control Floor Destination Reporting Strict/Lenient and Soft Anti-Passback Regional Anti-Passback And much, much more! LiNC-NXG

20 Skalowalna pojemność i funkcjonalność LiNC-PLUS

21 LiNC-PLUS Continued LiNC-PLUS jest kompletnym, skalowalnym oprogramowaniem opartym na bazie PC, zaprojektowanym dla integracji, kontroli i zarządzania wszelkimi urządzeniami security lub automatyki budynkowej na danej instalacji. HIGHLIGHTED FEATURES User-Defined Graphical Interface Full Graphical Drag-and-Drop Configuration User-Defined Functionality ODBC Compliant Database Manager Standard and User-Defined Reports Native Client/Server Architecture Software Only Packages Available Closed Circuit Television Matrix Switchers Digital Video Multiplexers & Recorders Intercom, Paging & Communication Systems Time Lapse Video Recorders Perimeter & Fence Detection Systems Parking & Gate Control Systems Text-to-Speech Annunciation Module (TSA) On-Screen Live Video Display (LVD) Card Management Module (CMS) Video Badging Module (VBS) Ethernet LAN/WAN Compatibility TCP/IP Protocol, standard Software and PC Hardware Packages Available LiNC-PLUS

22 Od kontroli do zarządzania systemem Badge Printer ` Video Badging Workstation Workstation Master Server Slave Server Workstation SQL Server Report Printer TCP/IP

23 Enterprise Functionality Top Level Network Diagram ` ` Modem Workstation MS SQL Server Enterprise Server Badge Workstation Modem Modem Ethernet TCP/IP Network Modem Server Master Server Slave Server Server Master Server Slave Server ` ` ` ` Workstation ` Workstation ` Workstation TCP/IP ` Workstation ` Workstation Remote Site 1 Project_RS_001 Workstation Remote Site 2 Project_RS_002 Workstation Remote Site 3 Project_RS_003 Workstation Remote Site 4 Project_RS_004 TCP/IP Page 1

24 Ochrona obwodowa

25 Kontrola wartowników

26 Aplikacja w więzieniu

27 Edukacja

28 Background: Architektura współczesnych systemów KD s Systemy autonomiczne All in one System oparty na głównym serwerze/host Oparty na kontrolerze Połączenia do czytników i zamków drzwi Wejścia / wyjścia sygnałowe Oparty na kontrolerze Master Komunikacja do sub kontrolerów Sub Kontroler Czytniki Zamki drzwiowe Wejścia / wyjścia sygnałowe

29 Background: Typowa architektura oparta na Kontrolerze

30 Background: Typowa architektura typu Master

31 Background: Uszkodzenie kontrolera

32 Background: Uszkodzenie kontrolera Master

33 Odpowiedź: Logiczna ewolucja systemów

34 Fault Tolerance Odporny na awarie Zautomatyzowany sposób odzyskiwania systemu poprzez "rekonfigurację" z pomocą Dynamic Architecture Network (DNA), zapewniający niewielki lub Ŝaden wpływ na sprawne działania systemu po awarii jego elementów.

35 IQ Series Continued FT Controller System oferujący jako jedyny na świecie, automatyczne przejęcie zadań innego kontrolera, który uległa awarii. Zapewnia pełną redundantność systemu utrzymując sprawność i funkcjonalność instalacji. SYSTEM FEATURES Fault Tolerant Process Automatic Hot Cutover Fail Safe Operations Open Systems Platform Open Architecture Protocol Peer to Peer Communications Homeland Security Threat Level Control Automatic Alternate Communication Routing - Up to 2 Access Action for Disabled Persons Supervisory Controlled Entry Authorization Event Control Card Logic Cardholder or Card Group Action User Programmable Input Action Dynamic Input to Output or Group Output Linking Global Anti-Passback 3 Levels of Anti-Passback Control Auto Card Activation & Deactivation by Date & Time User Configurable Cardholder and History Capacity User Selectable Input Monitoring Modes HIGHLIGHTED CAPACITIES 25, ,000 Cardholders (user configurable) 20,000-60,000 History Transactions (user configurable) 1 to 32 Readers per Master Controller Simultaneous Multi Card Format Recognition Multiple Site Codes (16) 16 to 512 Five-State Inputs Supervision* 16 to 512 Temperature Monitoring* 16 to 512 Relay Outputs* COMMUNICATIONS SUPPORTED 10/100 TCP/IP (Standard) PoE (Power over Ethernet) ZigBee Pro Wireless with MESH Technology WiFi RS 232C or RS 485 FT - Patent Pending FT Series

36 Virtual Point Architecture z Fault Tolerance

37 Architektura systemu Fault Tolerant Eliminacja Single Point of Failure awarie punktów systemu Eliminacja awarii systemu MoŜliwość automatycznego powrotu po awarii: Problemy komunikacyjne Sprzętowa awaria kontrolera Awaria oprogramowania sprzętu Real-time Dynamic Network Architecture Automatyczne przejęcie zadań uszkodzonych kontrolerów Zapewnienie 100% Distributed Intelligence Decyzje w czasie rzeczywistym Fault Tolerant Controller (FTC) Eliminacja Telefonów do Instalatora

38 Architektura Fault Tolerant (FT) Hydra Protocol Jak to działa!

39 Architektura Fault Tolerant (FT) Hydra Protocol

40 Architektura Fault Tolerant (FT) Hydra Protocol REX Dual Door Module Door Status FTC 1 FTC 2 Network Host LAN Door Readers to n number of Doors

41 Architektura Fault Tolerant (FT) Hydra Protocol REX Door Status Dual Door Module Przejęcie ruchu i zadań uszkodzonego kontrolera FTC1 przez FTC 2 FTC 1 (Fails) FTC 2 Network Host LAN Door Readers to n number of Doors

42 Architektura Fault Tolerant (FT) Hydra Protocol Dual Door Module Przejęcie ruchu i zadań uszkodzonego kontrolera FTC1 i FTC2 przez FTC n FTC 1 (Fails) FTC 2 (Fails) FTC 3 FTC 4 Door Readers to n number of Doors

43 Hydra Protocol (Peer-to-Peer +) NXG System FTC 1 FTC 2 LAN LAN Door Status REX Door Status REX Door Lock Door Lock Dual Door Module 1 Card Reader DDM s 2 through n

44 Hydra Protocol FTC Auto Recover NXG System FTC 1 FTC 2 LAN LAN Door Status REX Door Status REX Door Lock Door Lock DDM 1 Card Reader DDMs 2 through n

45 Hydra System Praca po Awarii NXG System FTC 1 FTC 2 LAN LAN Door Status REX Door Status REX Door Lock Door Lock DDM 1 Card Reader DDM 2 through n

46 Hydra - Powrót i Synchronizacja NXG System FTC 1 FTC 2 LAN LAN Door Status REX Door Status REX Door Lock Door Lock DDM 1 Card Reader DDM 2 through n

47 Hydra FTC2 Aktualizacja ustawień NXG System FTC 1 FTC 2 LAN LAN Door Status REX Door Status REX Door Lock Door Lock DDM 1 Card Reader DDM 2 through n

48 Kontrolery FT (DDM) 32 Bit CPU Podstawowa komunikacja Ethernet System operacyjny Linux A/D cyfrowo/analogowa technologia obsługi wejść 5 stanów na wejściu (nadzorowanych) Kompensacja temperaturowa Wygodna komunikacja Ethernet/PoE Bezprzewodowa - XBee Pro DigiMesh Wyświetlacz statusu VFD

49 Kontroler pojedynczy (SDM)

50 Jedno kablowa instalacja seria SDM ER Kontroler - zabudowane Ethernet i/lub PoE Przekaźnik drzwiowy Wejście stanu drzwi REX Czytnik- zabudowane Czytnik Multiclass

51 Kontroler - Fault Tolerant Controller (FTC) FTC 100% baza danych Decyzje w czasie rzeczywistym Globalny Anti-Pass-back (Host niewymagany) Globalna obsługa koniunkcji wejść/wyjść (Host niewymagany) Hydra Protocol Peer to Peer Serwer do FTC, FTC do FTC, FTC do DDM lub SDM Zarządzanie bazą danych i jej synchronizacja Zarządzanie rodzajem i typem komunikacji Wireless Tamper protection Obsługa kart CEPAt Obsługa formatu TWIC oraz FIPS (regulacje rządu USA)

52 FTC parametry UŜytkownicy - 20, ,000 Akceptuje cyfrowe numery kart Kompatybilność z dowolnym standardem kart Bufor zdarzeń 20, ,000 zdarzeń

53 Konfiguracja systemu Seria SDM ER Kontroler Ethernet/POE Czytnik SDM ZbliŜeniowy Multi-Technology Kontroler pojedynczego przejścia Brak zabudowanego czytnika MoŜna wykorzystać dowolny czytnik / biometria

54 Konfiguracja systemu Kontroler/y FTC DDM (Dual Door Module) Dowolny czytnik lub biometria SDM ER Wszystko w jednym SDM (Single Door Module) Tylko kontroler (czytnik zewnętrzny)

55 Zalety Architektury FT Najlepiej zabezpieczony system KD na świecie Brak zmniejszenia wydajności systemu w przypadku awarii Brak zmniejszenia wydajności w czasie konserwacji Awaria nie musi być naprawiana natychmiast Automatyczna aktualizacja firmware PCSC jest jedyną firmą oferującą system klasy FT

56 Dodatkowe zalety, właściwości Wszystkie opcje i cechy kontrolerów IQ/SIM/UL Controllers Globalny Anti-Pasback Globalne zarządzanie stanami wejść/wyjść I/O Globalna aktywacja lub deaktywacji karty, kart lub grup kart Stale Cards deaktywacja kart po czasie nieaktywności RóŜne wartości Short lub Long Term czasu deaktywacji Karty korporacyjne, wakacyjne, itp. Opcja eskorty, definiowanej na uŝytkownika lub czytnik Dodatkowe poziomy bezpieczeństwa (4) 24 (8 X 8) Grup Dostępowych na UŜytkownika

57 PCSC - Hydra Protocol Peer to Peer Protokół komunikacyjny Communication Manager for FTCs, DDMs and SDMs Szybka detekcja awarii łączności Dynamic Communication Architecture Synchronizacja danych - Host do FTC Synchronizacja danych - FTC do FTC Synchronizacja danych - FTC do DIM Master Communication Controller Automatyczny routing DIM-ów do alternatywnych Master Kontrolerów Automatyczna aktualizacja firmware

58 Virtual Point Architecture Fault Tolerance

59 Sieć rozległa - korporacyjna

60 MontaŜ w szafie Rack

61 Typowa instalacja LiNC-NXG Work Station WAN DDM at or near the door IQ Rack Mount 2 - FTC

62 Next Generation System Architecture FT z typowymi kontrolerami IQ, SIM, ULT

63 Topologia dla rozległej instalacji Centrum zarządzania WAN Dodatkowe FTC w centrali DDM i FTC na obiekcie

64 UŜywane na całym świecie

65 Access Innovators Since 1983
