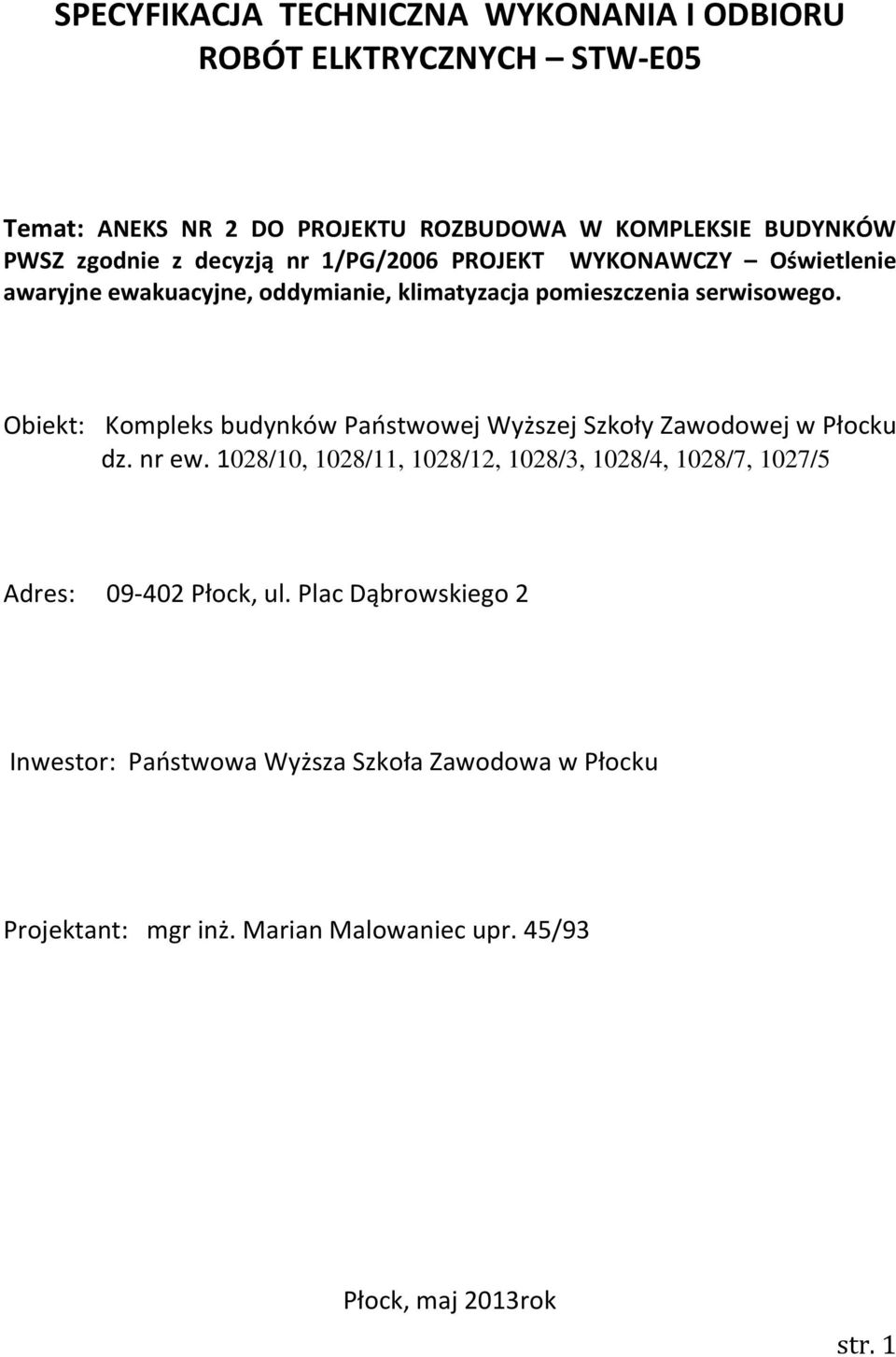

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELKTRYCZNYCH STW-E05 Temat: ANEKS NR 2 DO PROJEKTU ROZBUDOWA W KOMPLEKSIE BUDYNKÓW PWSZ zgodnie z decyzją nr 1/PG/2006 PROJEKT WYKONAWCZY Oświetlenie awaryjne ewakuacyjne, oddymianie, klimatyzacja pomieszczenia serwisowego. Obiekt: Kompleks budynków Państwowej Wyższej Szkoły Zawodowej w Płocku dz. nr ew. 1028/10, 1028/11, 1028/12, 1028/3, 1028/4, 1028/7, 1027/5 Adres: Płock, ul. Plac Dąbrowskiego 2 Inwestor: Państwowa Wyższa Szkoła Zawodowa w Płocku Projektant: mgr inż. Marian Malowaniec upr. 45/93 Płock, maj 2013rok str. 1

2 SPECYFIKACJA TECHNICZNA ROBOTY ELEKTRYCZNE 1. WSTĘP PRZEDMIOT SZCZEGÓŁOWEJ SPECYFIKACJI TECHNICZNEJ. Przedmiotem niniejszej ST są wymagania szczegółowe dotyczące wykonania i odbioru robót związanych z: oświetleniem awaryjnym (montaż i zasilanie opraw oświetlenia ewakuacyjnego), zasilaniem siłownika w drzwiach wyjściowych, zasilaniem klimatyzatora serwerowni 1.2. ZAKRES STOSOWANIA ST. Niniejsza specyfikacja stanowi uzupełnienie do dokumentów przetargowych i kontraktowych przy zlecaniu realizacji instalacji elektrycznych objętych niniejszym projektem ZAKRES ROBÓT OBJĘTYCH ST. Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót związanych z montażem, obejmują : Montaż i zasilanie opraw oświetlenia awaryjnego ogólnego i kierunkowego Demontaż opraw oświetlenia awaryjnego kierunkowego Zasilanie siłownika w drzwiach wyjściowych, Zasilanie klimatyzatora 1.4. OKREŚLENIA PODSTAWOWE. Część czynna przewód lub inny element przewodzący, wchodzący w skład instalacji elektrycznej lub urządzenia, który w warunkach normalnej pracy instalacji elektrycznej może być pod napięciem, a nie spełnia funkcji przewodu ochronnego (przewody ochronne PE i PEN nie są częścią czynna), Oprawa oświetleniowa ( elektryczna ) kompletne urządzenie służące do przymocowania i połączenia z instalacją elektryczną jednego lub kilku źródeł światła, ochrony źródeł światła przed wpływami zewnętrznymi i ochrony środowiska przed szkodliwym działaniem źródła światła, a także do uzyskania odpowiednich parametrów świetlnych ( bryła fotometryczna, luminacja), ułatwia właściwe umiejscowienie i bezpieczną wymianę źródeł światła, tworzy estetyczne formy wymagane dla danego typu pomieszczenia. Elementami dodatkowymi są osłony lub elementy ukierunkowania źródeł światła w formie : klosza, odbłyśnika, rastra, abażuru. Stopień ochrony IP określona w PN-EN 60529:2003, umowna miara ochrony przed dotykiem elementów instalacji elektrycznej oraz przed przedostaniem sie ciał stałych, wnikaniem cieczy (szczególnie wody) i gazów, a która zapewnia odpowiednia obudowa Kabel przewód wielożyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogącego pracować pod ziemią, Przewód wyrób kablowy składający się z jednej lub większej ilości żył izolowanych, przeznaczony do wykonywania instalacji elektrycznych o napięciu izolacji 750V Osprzęt instalacyjny do kabli i przewodów zespół materiałów dodatkowych, stosowanych przy układaniu przewodów, ułatwiający ich montaż oraz dotarcie w przypadku awarii, zabezpieczający przed uszkodzeniami, wytyczający trasy ciągów równoległych przewodów itp. Dodatkowa ochrona przeciwporażeniowa ochrona części przewodzących, dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych, Rozdzielnia urządzenie zasilająco rozdzielcze, szafkowe, stanowiące zgrupowanie aparatów do łączenia i zasilania obwodów elektrycznych zasilających instalację pralni i suszarni str. 2

3 Pozostałe określenia są zgodne z obowiązującymi przepisami i polskimi normami 1.5. OGÓLNE WYMAGANIA WYKONANIA ROBÓT. Wykonawca robót jest odpowiedzialny za ich jakość oraz za zgodność z dokumentacją projektową i ST WYMAGANIA OGÓLNE BHP PRZY ROBOTACH ELEKTRYCZNYCH. Przy wykonywaniu robót elektrycznych wykonawca jest zobowiązany do przestrzegania aktualnie obowiązujących przepisów w zakresie ochrony zdrowia i BHP. W przypadku wykonywania robót elektrycznych w czynnych obiektach inwestor powinien zapewnić odpowiednio zastosowane zabezpieczenia i urządzenia ochronne, jak również nadzór w zakresie BHP ze strony użytkownika obiektu. Całość robót elektrycznych należy wykonać zgodnie z zatwierdzonym projektem oraz obowiązującymi przepisami i normami w tym zakresie. Wszystkie prace winna wykonać osoba lub przedsiębiorstwo posiadające odpowiednie uprawnienia i kwalifikacje do prowadzenia robót w zakresie elektrycznym. 2. KODY CPV. Nazwy i kody wg wspólnego słownika zamówień CPV: Grupa robót /wznoszenie kompletnych obiektów/ Klasa robót /roboty w zakresie instalacji elektrycznych wewnętrznych/ Kody poszczególnych robót: instalacyjne roboty elektryczne inne instalacje elektryczne badania odbiorcze i pomiary 3. MATERIAŁY ELEMENTY GOTOWE. Kable i przewody Kable i przewody używane do zasilania urządzeń powinny spełniać wymagania normy PN-76/E Zaleca się stosowanie kabli o napięciu znamionowym 0,6/1 kv o żyłach miedzianych w izolacji polwinitowej. Przekrój żył powinien być dobrany w zależności od dopuszczalnego spadku napięcia i dopuszczalnej temperatury nagrzania kabla przez prądy robocze i zwarciowe oraz skuteczności ochrony przeciwporażeniowej w przypadku zerowania ochronnego. W projekcie zastosowano kable elektroenergetyczne n.n. 0,4 kv typu: o Przewód HDGs 3x2,5mm² - 25m o Przewód YDY 3x1mm² - 5m o Przewód YDYp 3x1,5mm² - 180m o Przewód YDY 5x1,5 mm² - 15m o Przewód YDY 3x2,5mm² - 20m Pozostałe elementy: o Oprawa Monitor 1 (piktogram jednostronny montowany nad drzwiami) 16 kpl. o Oprawa Monitor 2 (piktogram dwustronny/jednostronny) 6 kpl. o Oprawa awaryjna Led Point produkcji Es System 4kpl. o Oprawa Monitor IP65 LED produkcji Es System 4kpl. o Zabezpieczenie różnicowoprądowe z członem nadprądowym P312 B AC 1kpl. o Korytko PCV 20x20 20m o Rurka PCV RL27 5m str. 3

4 4. SPRZĘT. Maszyny, urządzenia i sprzęt zmechanizowany używane na budowie powinny mieć ustalone parametry techniczne i powinny być ustawione zgodnie z wymaganiami producenta oraz stosowane zgodnie z ich przeznaczeniem. Urządzenia i sprzęt zmechanizowany podlegające przepisom o dozorze technicznym, eksploatowane na budowie, powinny mieć aktualnie ważne dokumenty uprawniające do ich eksploatacji. Używane na budowie maszyny i urządzenia można uruchamiać dopiero po uprzednim zbadaniu ich stanu technicznego i działania. Przekraczanie parametrów technicznych określonych dla maszyn i urządzeń w trakcie ich pracy na budowie jest zabronione. 5. TRANSPORT. Środki i urządzenia transportowe powinny być odpowiednio przystosowane do transportu materiałów, elementów, konstrukcji, urządzeń itp. Niezbędnych do wykonywania danego rodzaju robót elektrycznych. W czasie transportu należy zabezpieczyć przemieszczane przedmioty w sposób zapobiegający ich uszkodzeniu. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń rozdzielczych należy przestrzegać zaleceń wytwórców. Zaleca się dostarczenie urządzeń i ich konstrukcji oraz aparatów na stanowiska montażu bezpośrednio przed montażem, w celu uniknięcia dodatkowego transportu wewnętrznego z magazynu budowy. Dotyczy to w szczególności dużych i ciężkich elementów. 6. WYKONANIE ROBÓT Montaż i zasilanie opraw oświetlenia awaryjnego ogólnego i kierunkowego. W budynku zostały zaprojektowane dodatkowe oprawy oświetlenia awaryjnego typu LED POINT produkcji Es System oraz oprawy kierunkowe Monitor produkcji Es System. Lokalizacja projektowanych opraw oświetlenia awaryjnego i awaryjnego kierunkowego została pokazana na rzutach instalacyjnych. Zasilanie projektowanych opraw należy zasilić przewodem YDYp3x1,5mm² p/t z najbliższego punktu rozdzielczego (puszka, oprawa awaryjna itp.) z zachowaniem ciągłości zasilania opraw awaryjnych. Oświetlenie awaryjne ewakuacyjne pracuje na ciemno. Rozmieszczenie poszczególnych opraw zostało pokazane na planach instalacyjnych. Projektowane oświetlenie spełnia następujące wymagania: - czas pracy lamp minimum 1godz., - Na drodze ewakuacyjnej 50% wymaganego natężenia oświetlenia powinno być wytworzone w ciągu 5s, a pełny poziom natężenia oświetlenia w ciągu 60s, - natężenie E min 1 Lx (w osi drogi), - Poziom natężenia oświetlenia w miejscach zainstalowania urządzeń pożarowych jak hydranty, przyciski ROP itp. min. 5 lx, - Natężenie oświetlenia na drogach dojścia do dróg ewakuacyjnych minimum 0,5lx. Ze względu na to, że część dróg ewakuacyjnych została wyznaczona jest w starej części budynku zastały doprojektowane tam oprawy oświetlenia awaryjnego i awaryjnego ewakuacyjnego. Zasilanie tych opraw należy wykonać z istniejących obwodów oświetleniowych z przed wyłączników oświetleniowych, kablem YDY3x1,5mm² p/t. Wszystkie oprawy awaryjne muszą posiadać świadectwo dopuszczenie CNOBP w Józefowie (k. Warszawy) Demontaż opraw oświetlenia awaryjnego kierunkowego. Zbędne oprawy oświetlenia awaryjnego kierunkowego ujęte w projekcie należy zdemontować. Kable zasilające te oprawy należy zaizolować i pozostawić w ścianie lub w suficie. Zdemontowane oprawy należy wykorzystać. str. 4

5 6.3. Zasilanie siłownika w drzwiach wyjściowych, W drzwiach wyjściowych z klatki schodowej na parterze został zaprojektowany siłownik drzwiowy typu RWA K600 GZE oraz elektrozaczep 24VDC NC w celu zapewnienia napowietrzenia klatki schodowej. Siłownik ten wchodzi w skład istniejącego systemu oddymiania składającego się z: klapy dymowej zlokalizowanej na dachu klatki schodowe, która jest wyposażona w siłownik elektryczny o obciążalności 4A centrali oddymiającej MCR (sterownik) zlokalizowanej na drugim piętrze klatki schodowej czterech przycisków ręcznego oddymiania (RPO) klapy dymowej zlokalizowane: o w pomieszczeniu portierni na parterze (1 szt.) o na każdym poziomie klatki schodowej (3 szt.) przycisku przewietrzania zlokalizowanego w pomieszczeniu portierni na parterze czujki dymu zlokalizowanej na drugim piętrze klatki schodowej Projektowany siłownik drzwiowy oraz elektrozaczep należy zasilić z istniejącej centrali oddymiania (zlokalizowanej na 2 piętrze) kablem HLGs 3x2,5mm² układanym pod tykiem. Po wciśnięciu któregokolwiek przycisku ROP następuje jednoczesne otwarcie kalpy dymowej i drzwi napowietrzających (zwolnienie elektrozaczepu i zadziałanie siłownika w drzwiach napowietrzających) Zasilanie klimatyzatora W rozbudowanym budynku Państwowej Wyższej Szkoły Zawodowej przy Placu Dąbrowskiego zaprojektowano klimatyzator typu Split składający się z jednostki wewnętrznej FTXS42J i jednostki zewnętrznej RSX42J produkcji Daikin przeznaczony dla pomieszczenia serwisowego zlokalizowanego na parterze o łącznym zapotrzebowaniu na moc elektryczną P=1,44kW/230V. Jednostka wewnętrzna zlokalizowana jest w pomieszczeniu serwisowym, natomiast jednostka zewnętrzna zlokalizowana jest na zewnątrz budynku ściana zewnętrzna pomieszczenia nr 13 (Bufet). Zastosowany klimatyzator został wyposażony w pompkę skroplin typu SAUERMANN SI-10 o zapotrzebowaniu na moc elektryczną P=20W/230V. Zasilanie jednostki wewnętrznej i zewnętrznej zaprojektowano z tablicy RGK zlokalizowanej w pomieszczeniu serwisowym przewodami YDY3x2,5mm². Zasilanie pompy skroplin należy wykonać z jednostki wewnętrznej przewodem YDY3x1mm². Kabel zasilający należy zabezpieczyć w tablicy RGK zabezpieczeniem różnicowoprądowym z wyzwalaczem nadprądowym typu P312 B AC. Pomiędzy jednostką wewnętrzną i zewnętrzną zaprojektowano przewody sterownicze typu YDY5x1,5mm². Kable zasilające i sterownicze wewnątrz budynku należy układać w korytkach kablowych PCV 20x20, na zewnątrz budynku kable układać w rurce PCV RL OCHRONA PRZECIWPORAŻENIOWA Wymagania ogólne dotyczące wykonawstwa. Ochronę przeciwporażeniową należy realizować za pomocą środków podstawowych dodatkowych. Do środków ochrony podstawowych zalicza się między innymi: osłonięcie i pokrycie gołych części będących pod napięciem, zabezpieczenie przewodów ruchomych przed uszkodzeniem mechanicznym w miejscu ich wprowadzenia do odbiorników, wykonanie osłony gołych szyn lub przewodów zainstalowanych w pomieszczeniu, i str. 5

6 zastosowanie zgodnych z przepisami odstępów izolacyjnych gołych szyn rozdzielni od jej metalowej obudowy zakrywającej te szyny. Ochrona dodatkowa polega na zastosowaniu następujących środków: szybkie wyłączenie w układzie TN-C-S uziemienia wyrównawcze wyłącznika przeciwporażeniowego, izolacji ochronnej, 7.2. Wymagania dotyczące stosowanych materiałów. Materiały stosowane do wykonania instalacji powinny odpowiadać następującym wymaganiom: przewód ochronny będący żyłą przewodu wielożyłowego powinien mieć izolację o barwie żółto-zielonej, gołe druty, linki lub taśmy miedziane, aluminiowe i stalowe nie powinny mieć załamań lub innych uszkodzeń mechanicznych, śruby, nakrętki i podkładki zwykłe i sprężyste przeznaczone do wykonania zacisków i połączeń śrubowych powinny być wykonane ze stali odpornej na korozję lub ze stali zwykłej ocynkowanej, albo w inny sposób zabezpieczone przed korozją, materiały izolacyjne przeznaczone do wykonania stałej izolacji powinny posiadać parametry elektryczne i mechaniczne podane w zaświadczeniu o jakości, wystawionym przez producenta, urządzenia i aparaty dodatkowej ochrony przeciwporażeniowej powinny być dostarczone wraz z zaświadczeniami potwierdzającymi zgodność parametrów z wymaganiami aktualnych norm państwowych Montaż przewodów ochronnych. Przewody ochronne przyłączone do stałych urządzeń elektrycznych lub do nieruchomych przedmiotów metalowych należy układać w sposób stały. Przewody ułożone na stałe należy wykonać z miedzi lub ze stali. Przewody ochronne do urządzeń ruchomych powinny być wielodrutowe. Mogą one być żyłą przewodu wielożyłowego lub oddzielnym przewodem jednożyłowym. Przewody ochronne powinny spełniać wymagania podane w przepisach. Przewody ochronne powinny być łączone w następujący sposób: połączenie i przyłączenia przewodów ochronnych właściwych i zastępczych należy wykonać na stałe, przewody z taśmy gołej należy łączyć połączeniem spawanym lub nitowanym na zakładkę o długości co najmniej 10 cm lub śrubami dociskowymi przez otwory wywiercone w obu końcach taśmy, połączenia śrubowe należy wykonać śrubami o średnicy co najmniej 10 mm (gwint M10) ze stali odpornej na korozję lub odpowiednio zabezpieczonych przed korozją, powierzchnie stykowe połączeń śrubowych należy przed dokręceniem oczyścić i pokryć wazeliną bezkwasową, 7.4. Montaż dodatkowej ochrony przeciwporażeniowej do 1kV. Wszystkie stałe urządzenia i aparaty dodatkowej ochrony przeciwporażeniowej należy umocować i przyłączyć na stałe. Przyłączenia przewodów ochronnych i roboczych do właściwych obwodów aparatów dodatkowej ochrony przeciwporażeniowej należy wykonać wyłącznie poprzez zaciski łączeniowe tych aparatów. Przewody ochronne w sieci, w której zastosowano wyłączniki przeciwporażeniowe różnicowo-prądowe, należy izolować tak jak przewody robocze (skrajne i neutralne). Przewodów roboczych nie wolno uziemiać za wyłącznikiem ani łączyć z przewodem ochronnym za lub przed wyłącznikiem. Warstwa gumy, polwinitu lub innego tworzywa izolująca stanowisko, zastosowana jako środek dodatkowej ochrony przeciwporażeniowej, powinna str. 6
