BUDUJEMY PRÓBNIK STANU NIEWAŻKOŚCI

Transkrypt

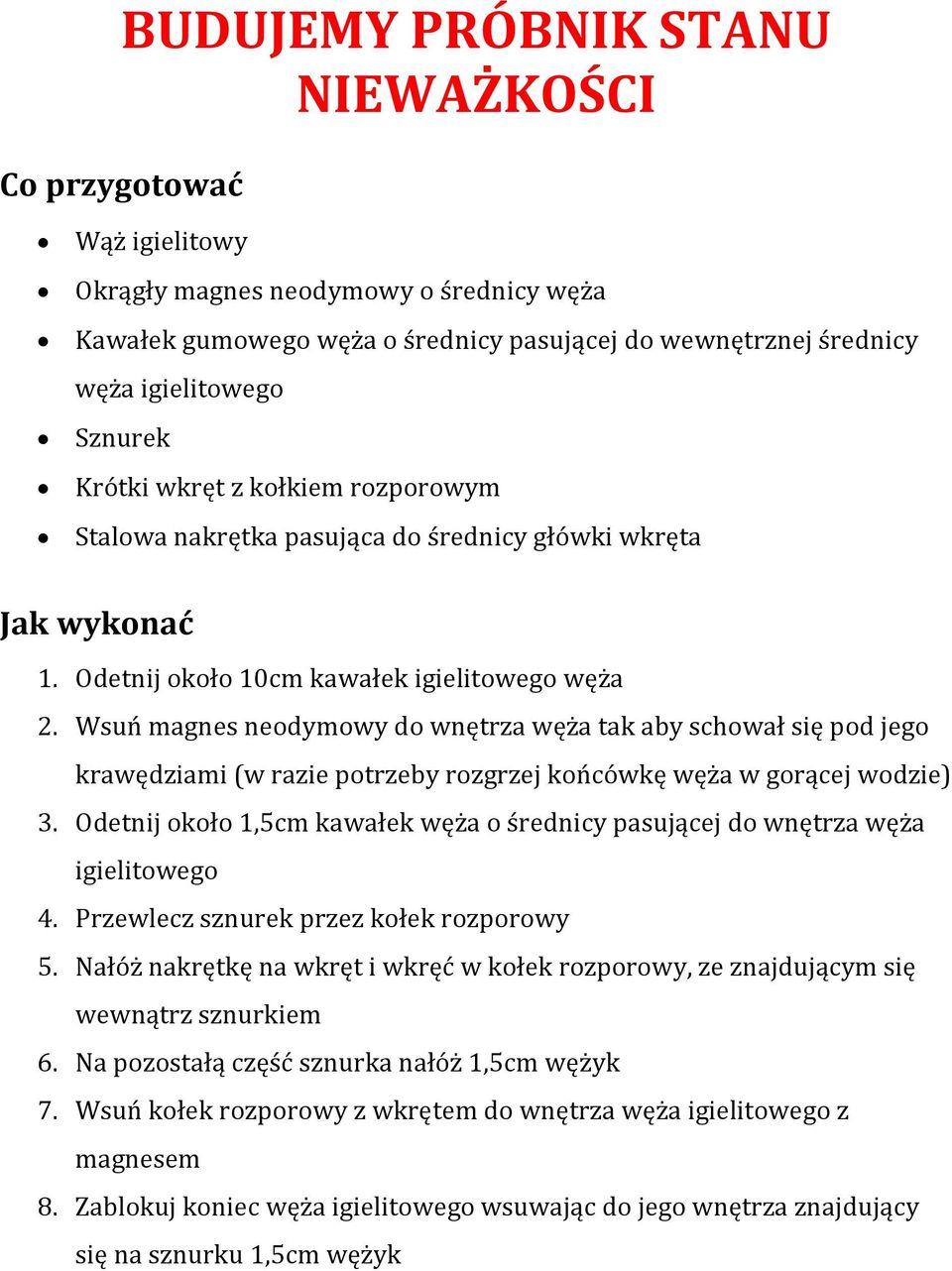

1 BUDUJEMY PRÓBNIK STANU NIEWAŻKOŚCI Co przygotować Wąż igielitowy Okrągły magnes neodymowy o średnicy węża Kawałek gumowego węża o średnicy pasującej do wewnętrznej średnicy węża igielitowego Sznurek Krótki wkręt z kołkiem rozporowym Stalowa nakrętka pasująca do średnicy główki wkręta 1. Odetnij około 10cm kawałek igielitowego węża 2. Wsuń magnes neodymowy do wnętrza węża tak aby schował się pod jego krawędziami (w razie potrzeby rozgrzej końcówkę węża w gorącej wodzie) 3. Odetnij około 1,5cm kawałek węża o średnicy pasującej do wnętrza węża igielitowego 4. Przewlecz sznurek przez kołek rozporowy 5. Nałóż nakrętkę na wkręt i wkręć w kołek rozporowy, ze znajdującym się wewnątrz sznurkiem 6. Na pozostałą część sznurka nałóż 1,5cm wężyk 7. Wsuń kołek rozporowy z wkrętem do wnętrza węża igielitowego z magnesem 8. Zablokuj koniec węża igielitowego wsuwając do jego wnętrza znajdujący się na sznurku 1,5cm wężyk

2 Jak zastosować Weź próbnik do reki i ustaw go magnesem do góry. Ciągnąc za sznurek odciągnij od magnesu wkręt z nakrętką. Pozwól próbnikowi spadać przez chwilę swobodnie lub podskocz do góry, trzymając w ręce próbnik. Co zaobserwowałeś?

3 Co przygotować Kartonowe pudełko Kalkę techniczną Taśmę klejącą Gwóźdź Nożyczki CAMERA OBSCURA 1. Obetnij całkowicie jedną ze ścianek pudełka. 2. W miejsce ścianki wklej kalkę techniczną, tworząc ekran. 3. Na środku przeciwległej ścianki wykonaj niewielki otwór. Jak zastosować W zaciemnionym pokoju przed otworkiem pudełka kamery ustaw zapaloną świeczkę, tak aby na ekranie otrzymać obraz jej płomienia. Jaki obraz widzisz? W ciemnym pokoju skieruj kamerę otworkiem na różne źródła światła. Jakie obrazy powstają na ekranie?

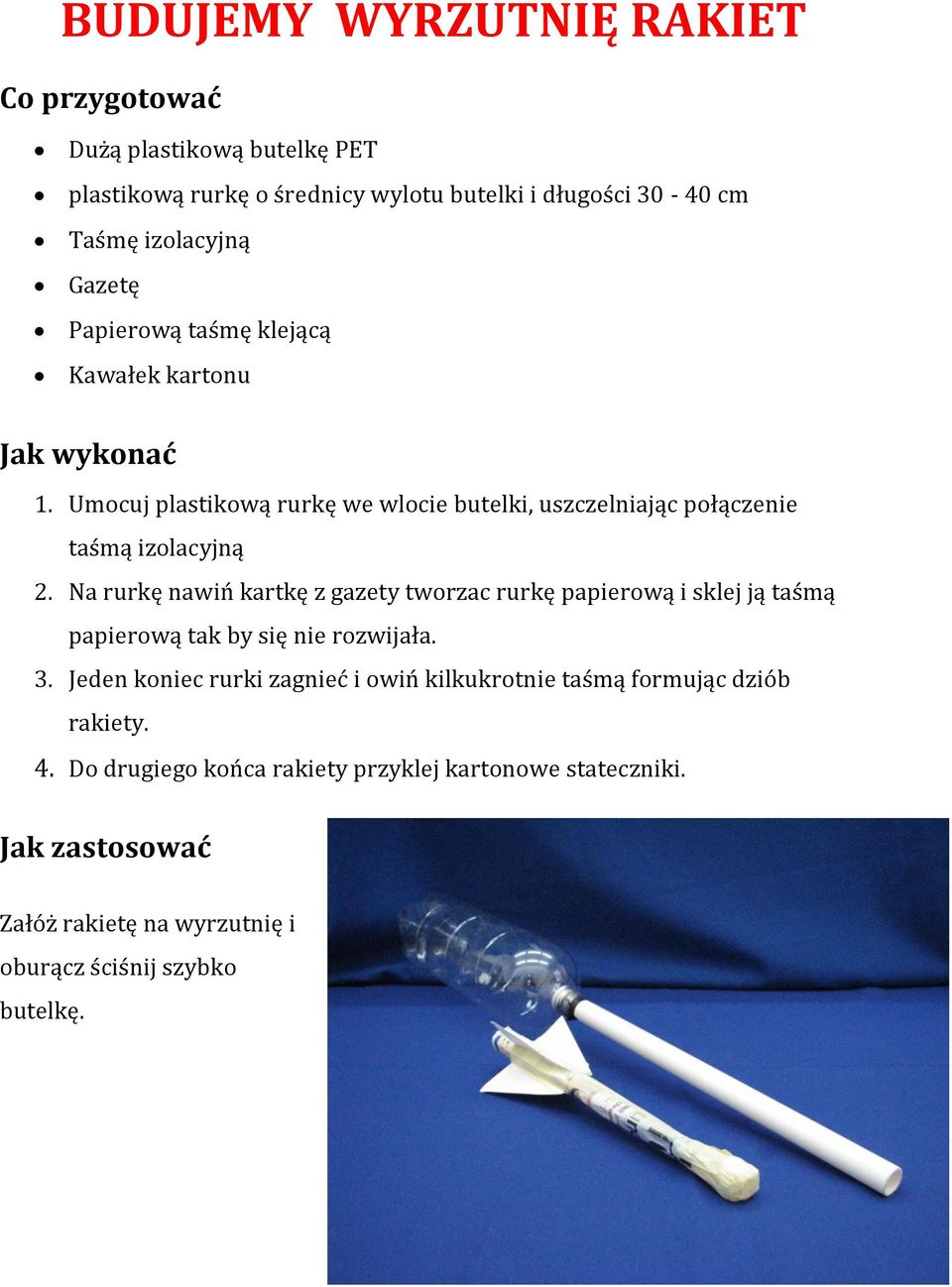

4 BUDUJEMY WYRZUTNIĘ RAKIET Co przygotować Dużą plastikową butelkę PET plastikową rurkę o średnicy wylotu butelki i długości cm Taśmę izolacyjną Gazetę Papierową taśmę klejącą Kawałek kartonu 1. Umocuj plastikową rurkę we wlocie butelki, uszczelniając połączenie taśmą izolacyjną 2. Na rurkę nawiń kartkę z gazety tworzac rurkę papierową i sklej ją taśmą papierową tak by się nie rozwijała. 3. Jeden koniec rurki zagnieć i owiń kilkukrotnie taśmą formując dziób rakiety. 4. Do drugiego końca rakiety przyklej kartonowe stateczniki. Jak zastosować Załóż rakietę na wyrzutnię i oburącz ściśnij szybko butelkę.

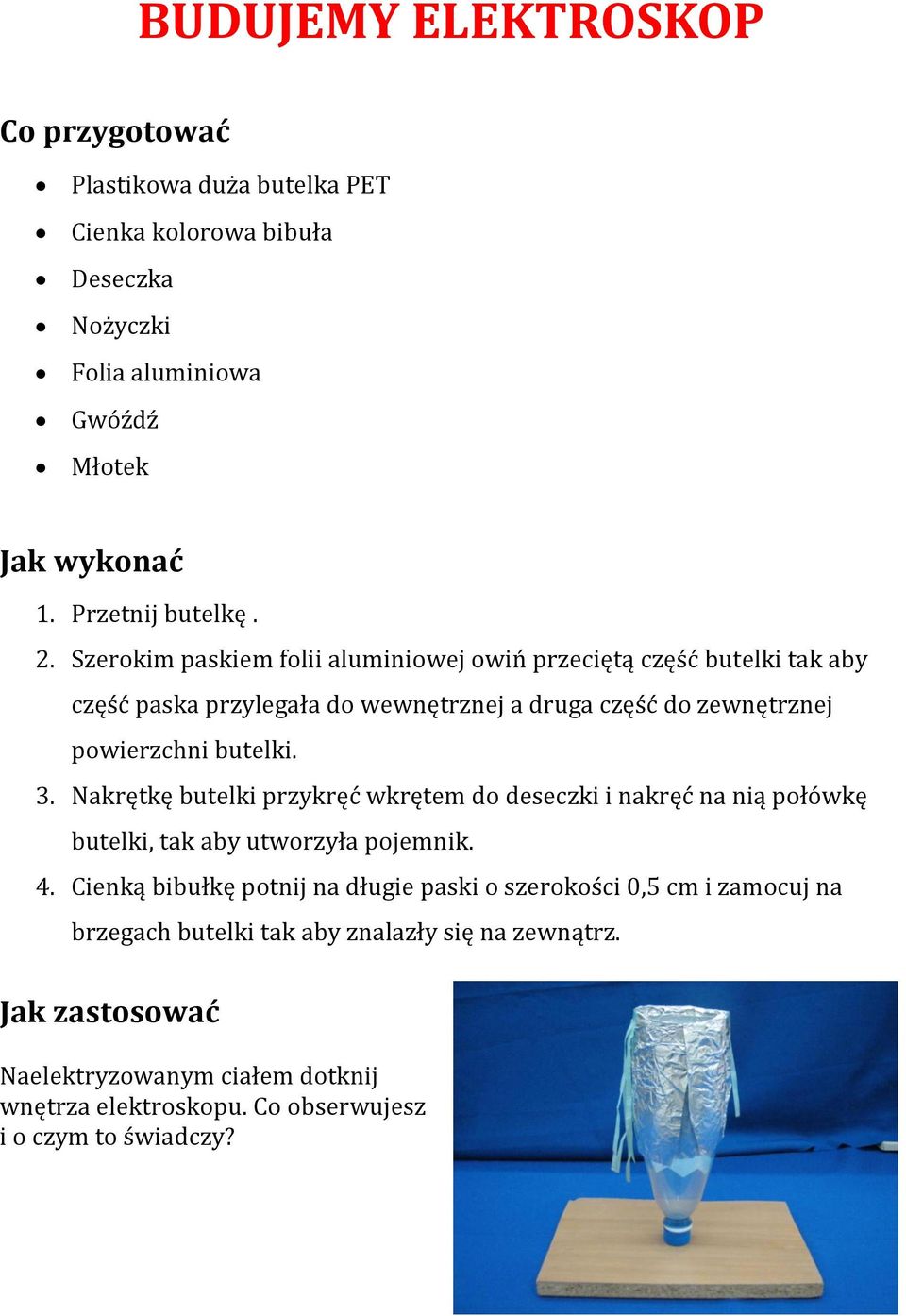

5 BUDUJEMY ELEKTROSKOP Co przygotować Plastikowa duża butelka PET Cienka kolorowa bibuła Deseczka Nożyczki Folia aluminiowa Gwóźdź Młotek 1. Przetnij butelkę. 2. Szerokim paskiem folii aluminiowej owiń przeciętą część butelki tak aby część paska przylegała do wewnętrznej a druga część do zewnętrznej powierzchni butelki. 3. Nakrętkę butelki przykręć wkrętem do deseczki i nakręć na nią połówkę butelki, tak aby utworzyła pojemnik. 4. Cienką bibułkę potnij na długie paski o szerokości 0,5 cm i zamocuj na brzegach butelki tak aby znalazły się na zewnątrz. Jak zastosować Naelektryzowanym ciałem dotknij wnętrza elektroskopu. Co obserwujesz i o czym to świadczy?

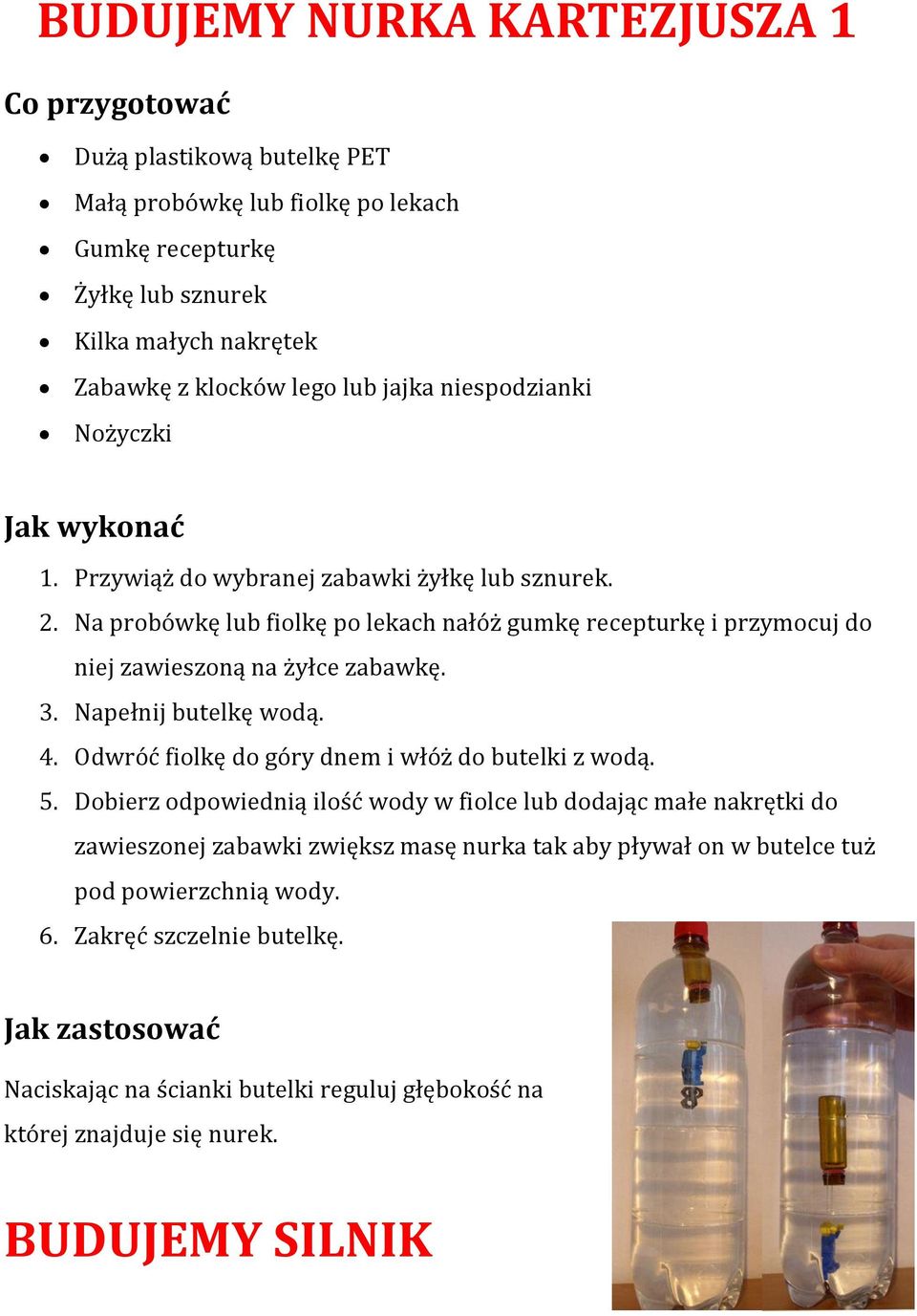

6 BUDUJEMY NURKA KARTEZJUSZA 1 Co przygotować Dużą plastikową butelkę PET Małą probówkę lub fiolkę po lekach Gumkę recepturkę Żyłkę lub sznurek Kilka małych nakrętek Zabawkę z klocków lego lub jajka niespodzianki Nożyczki 1. Przywiąż do wybranej zabawki żyłkę lub sznurek. 2. Na probówkę lub fiolkę po lekach nałóż gumkę recepturkę i przymocuj do niej zawieszoną na żyłce zabawkę. 3. Napełnij butelkę wodą. 4. Odwróć fiolkę do góry dnem i włóż do butelki z wodą. 5. Dobierz odpowiednią ilość wody w fiolce lub dodając małe nakrętki do zawieszonej zabawki zwiększ masę nurka tak aby pływał on w butelce tuż pod powierzchnią wody. 6. Zakręć szczelnie butelkę. Jak zastosować Naciskając na ścianki butelki reguluj głębokość na której znajduje się nurek. BUDUJEMY SILNIK

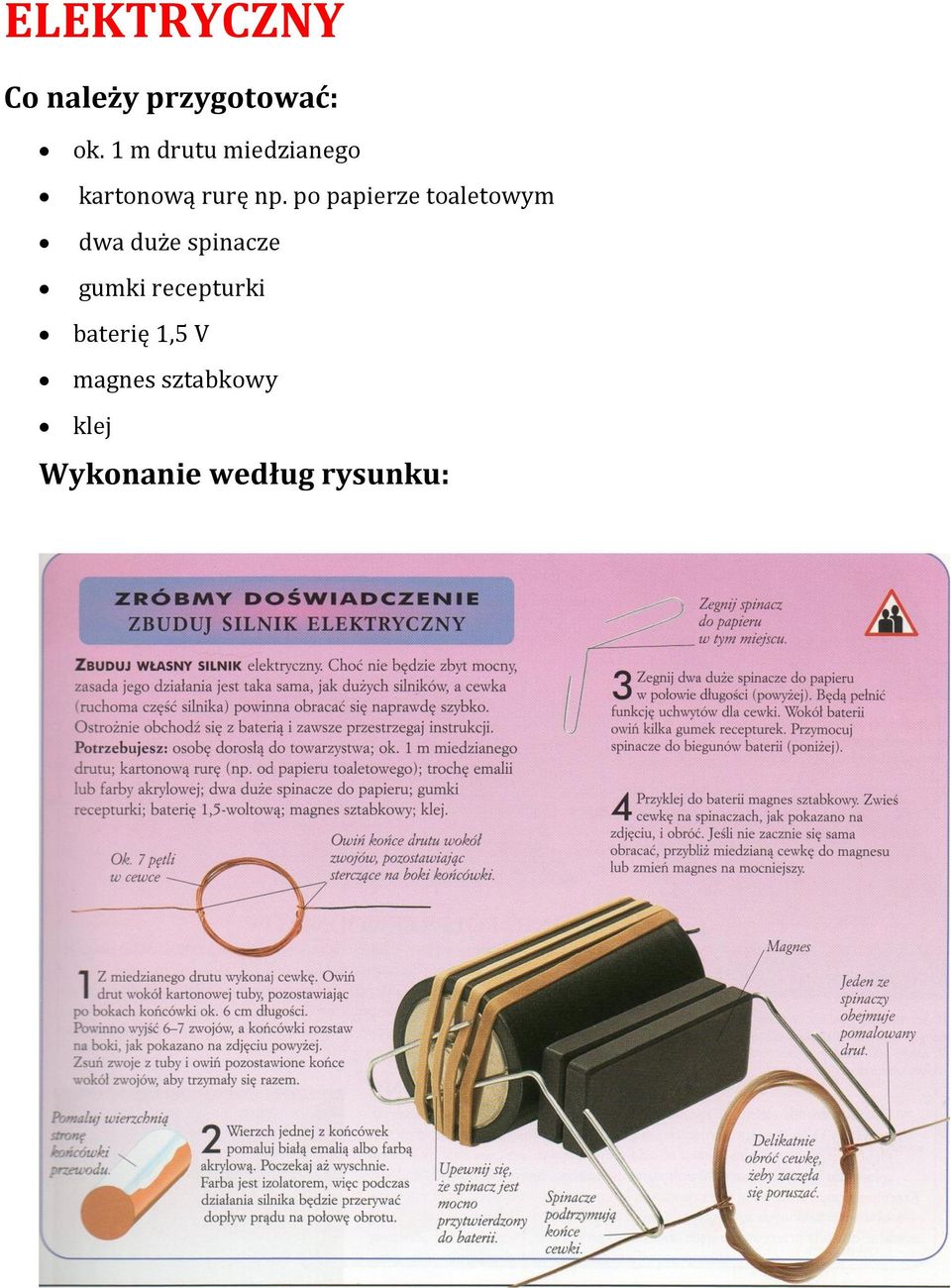

7 ELEKTRYCZNY Co należy przygotować: ok. 1 m drutu miedzianego kartonową rurę np. po papierze toaletowym dwa duże spinacze gumki recepturki baterię 1,5 V magnes sztabkowy klej Wykonanie według rysunku:

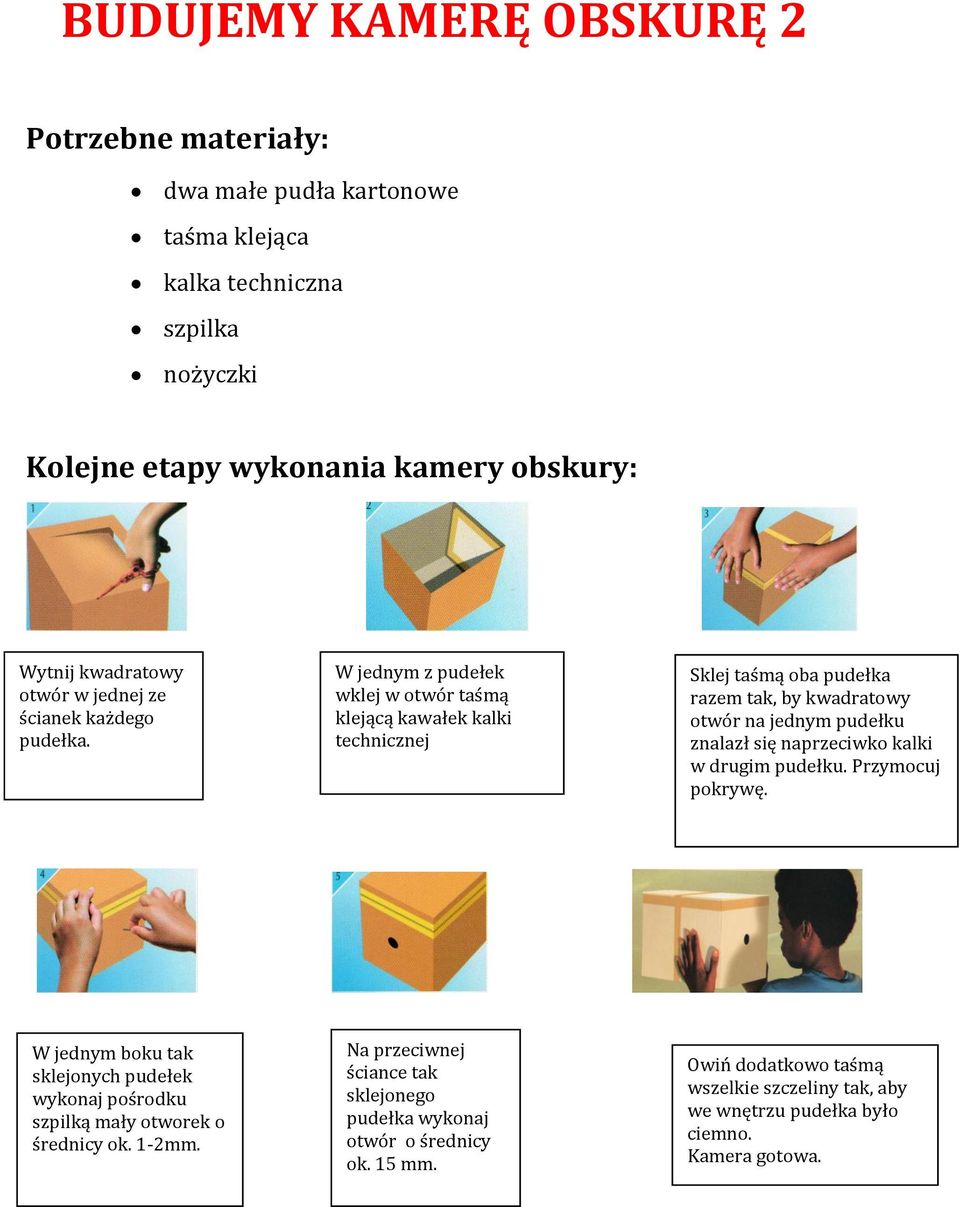

8 BUDUJEMY KAMERĘ OBSKURĘ 2 Potrzebne materiały: dwa małe pudła kartonowe taśma klejąca kalka techniczna szpilka nożyczki Kolejne etapy wykonania kamery obskury: Wytnij kwadratowy otwór w jednej ze ścianek każdego pudełka. W jednym z pudełek wklej w otwór taśmą klejącą kawałek kalki technicznej Sklej taśmą oba pudełka razem tak, by kwadratowy otwór na jednym pudełku znalazł się naprzeciwko kalki w drugim pudełku. Przymocuj pokrywę. W jednym boku tak sklejonych pudełek wykonaj pośrodku szpilką mały otworek o średnicy ok. 1-2mm. Na przeciwnej ściance tak sklejonego pudełka wykonaj otwór o średnicy ok. 15 mm. Owiń dodatkowo taśmą wszelkie szczeliny tak, aby we wnętrzu pudełka było ciemno. Kamera gotowa.

9 BUDUJEMY PRAKSYNOSKOP Potrzebne materiały: czarny karton talerz biały papier lub karton ołówek mały gwoździk lustro korek klej nożyczki Kolejne etapy budowy: Przyklej biały papier do tektury, odrysuj na nim kształt talerza i wytnij go. Podziel koło na 12 równych części rysując linie pod kątem 30 o. Wzdłuż każdej linii wytnij szczelinę

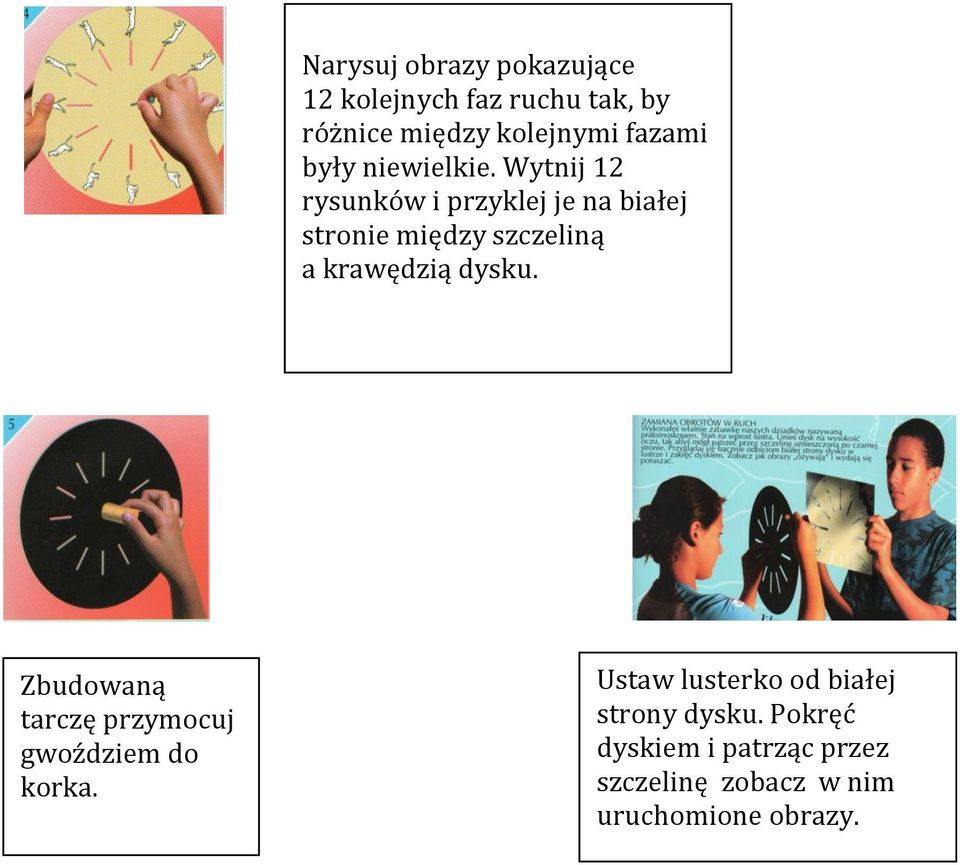

10 Narysuj obrazy pokazujące 12 kolejnych faz ruchu tak, by różnice między kolejnymi fazami były niewielkie. Wytnij 12 rysunków i przyklej je na białej stronie między szczeliną a krawędzią dysku. Zbudowaną tarczę przymocuj gwoździem do korka. Ustaw lusterko od białej strony dysku. Pokręć dyskiem i patrząc przez szczelinę zobacz w nim uruchomione obrazy.

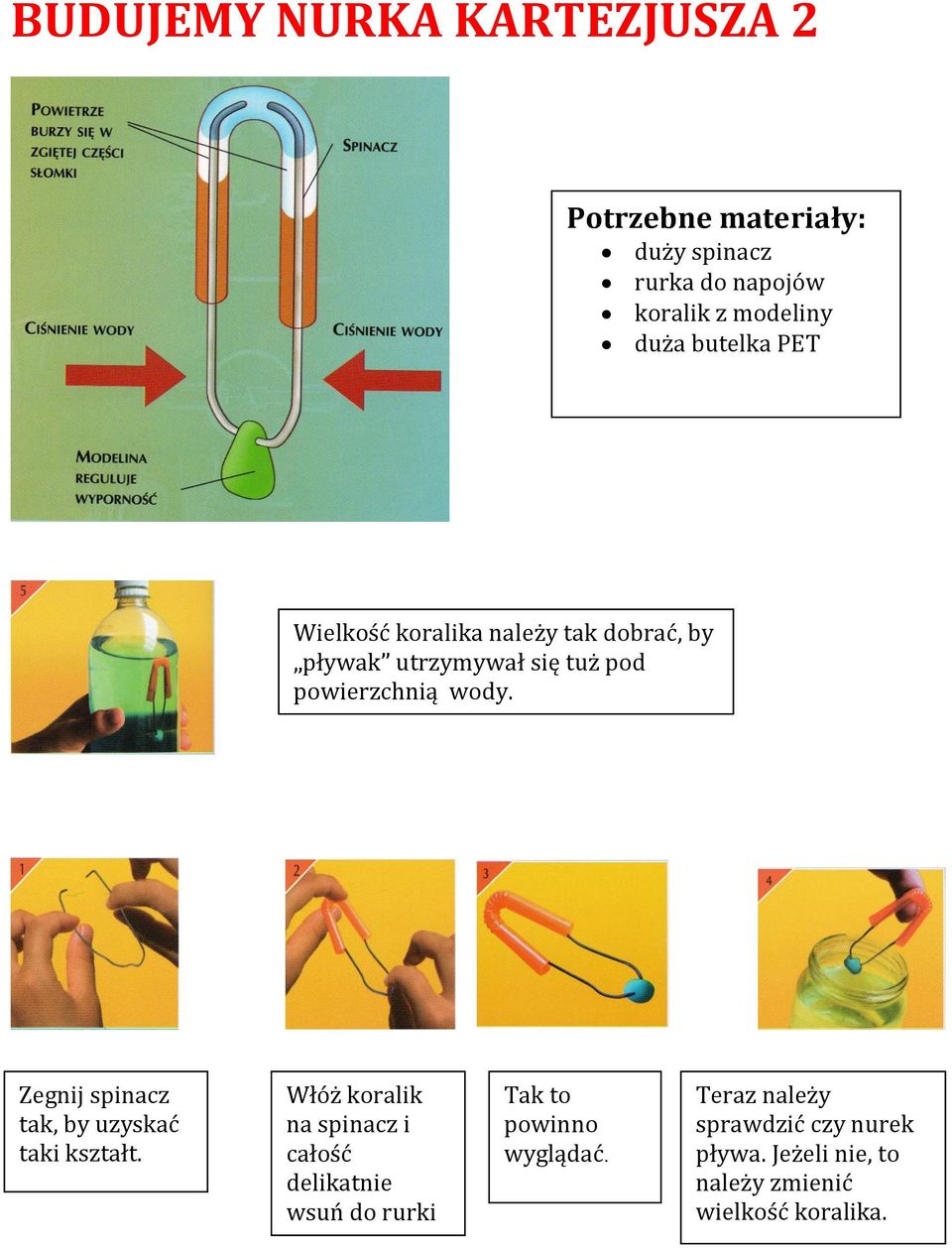

11 BUDUJEMY NURKA KARTEZJUSZA 2 Potrzebne materiały: duży spinacz rurka do napojów koralik z modeliny duża butelka PET Wielkość koralika należy tak dobrać, by pływak utrzymywał się tuż pod powierzchnią wody. Zegnij spinacz tak, by uzyskać taki kształt. Włóż koralik na spinacz i całość delikatnie wsuń do rurki. Tak to powinno wyglądać. Teraz należy sprawdzić czy nurek pływa. Jeżeli nie, to należy zmienić wielkość koralika.

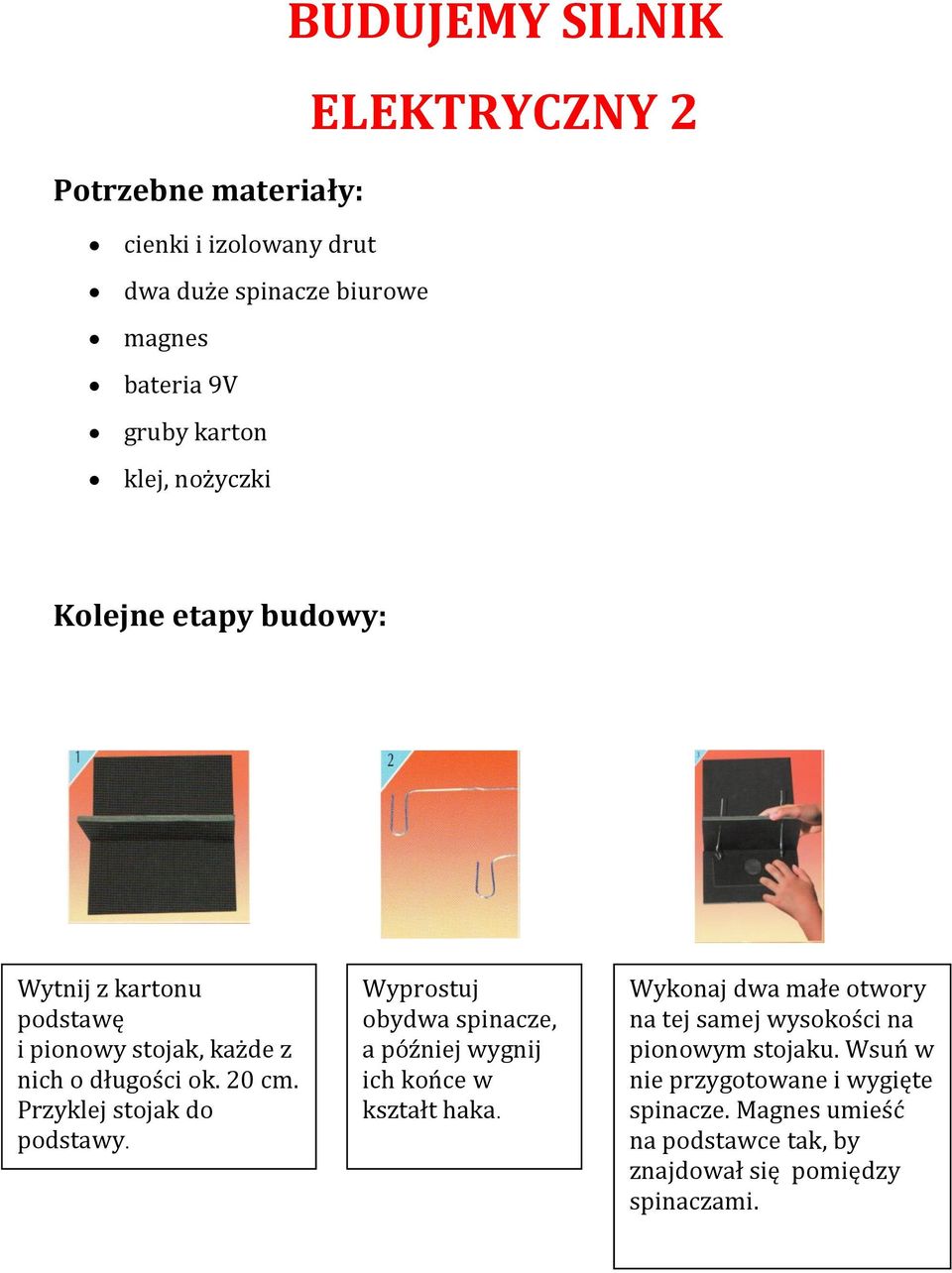

12 Potrzebne materiały: cienki i izolowany drut dwa duże spinacze biurowe magnes bateria 9V gruby karton klej, nożyczki BUDUJEMY SILNIK ELEKTRYCZNY 2 Kolejne etapy budowy: Wytnij z kartonu podstawę i pionowy stojak, każde z nich o długości ok. 20 cm. Przyklej stojak do podstawy. Wyprostuj obydwa spinacze, a później wygnij ich końce w kształt haka. Wykonaj dwa małe otwory na tej samej wysokości na pionowym stojaku. Wsuń w nie przygotowane i wygięte spinacze. Magnes umieść na podstawce tak, by znajdował się pomiędzy spinaczami.

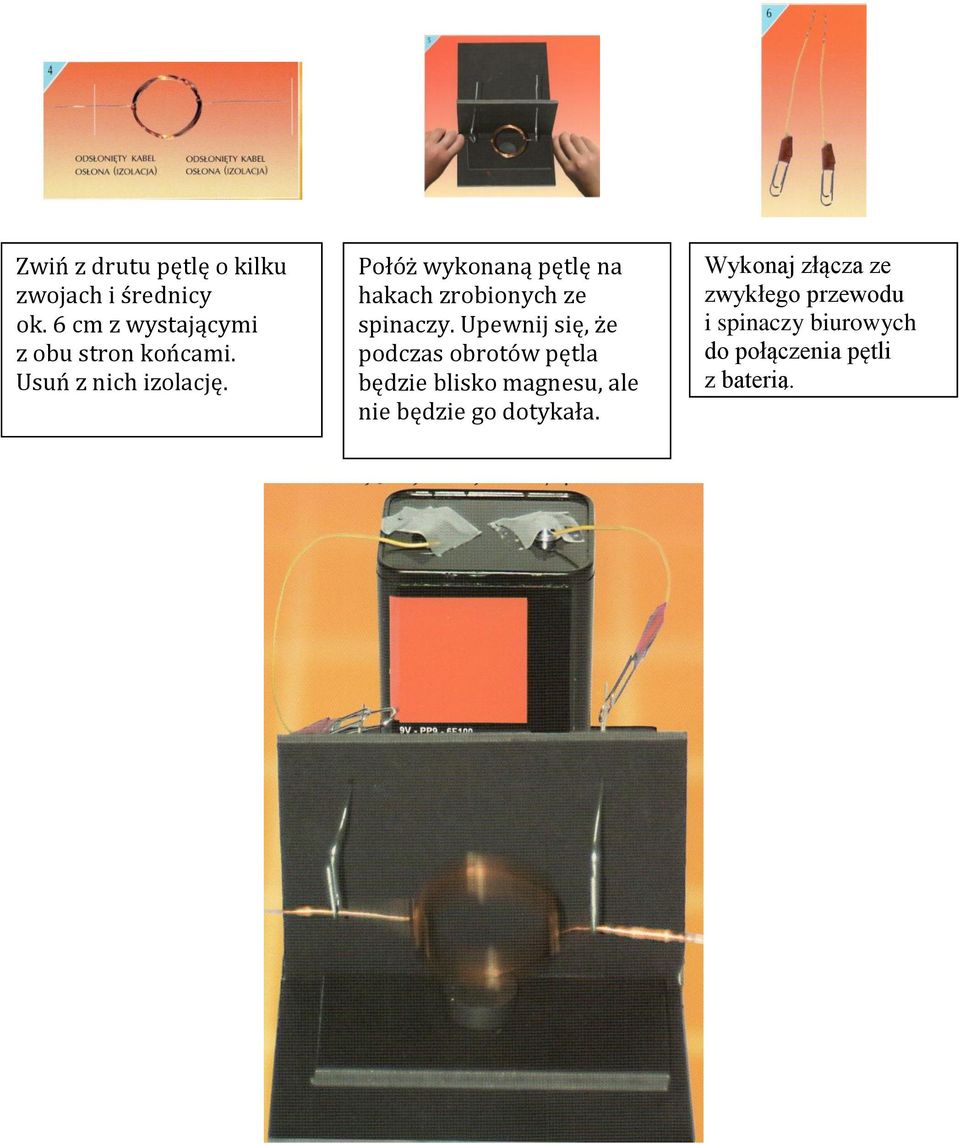

13 Zwiń z drutu pętlę o kilku zwojach i średnicy ok. 6 cm z wystającymi z obu stron końcami. Usuń z nich izolację. Połóż wykonaną pętlę na hakach zrobionych ze spinaczy. Upewnij się, że podczas obrotów pętla będzie blisko magnesu, ale nie będzie go dotykała. Wykonaj złącza ze zwykłego przewodu i spinaczy biurowych do połączenia pętli z baterią.

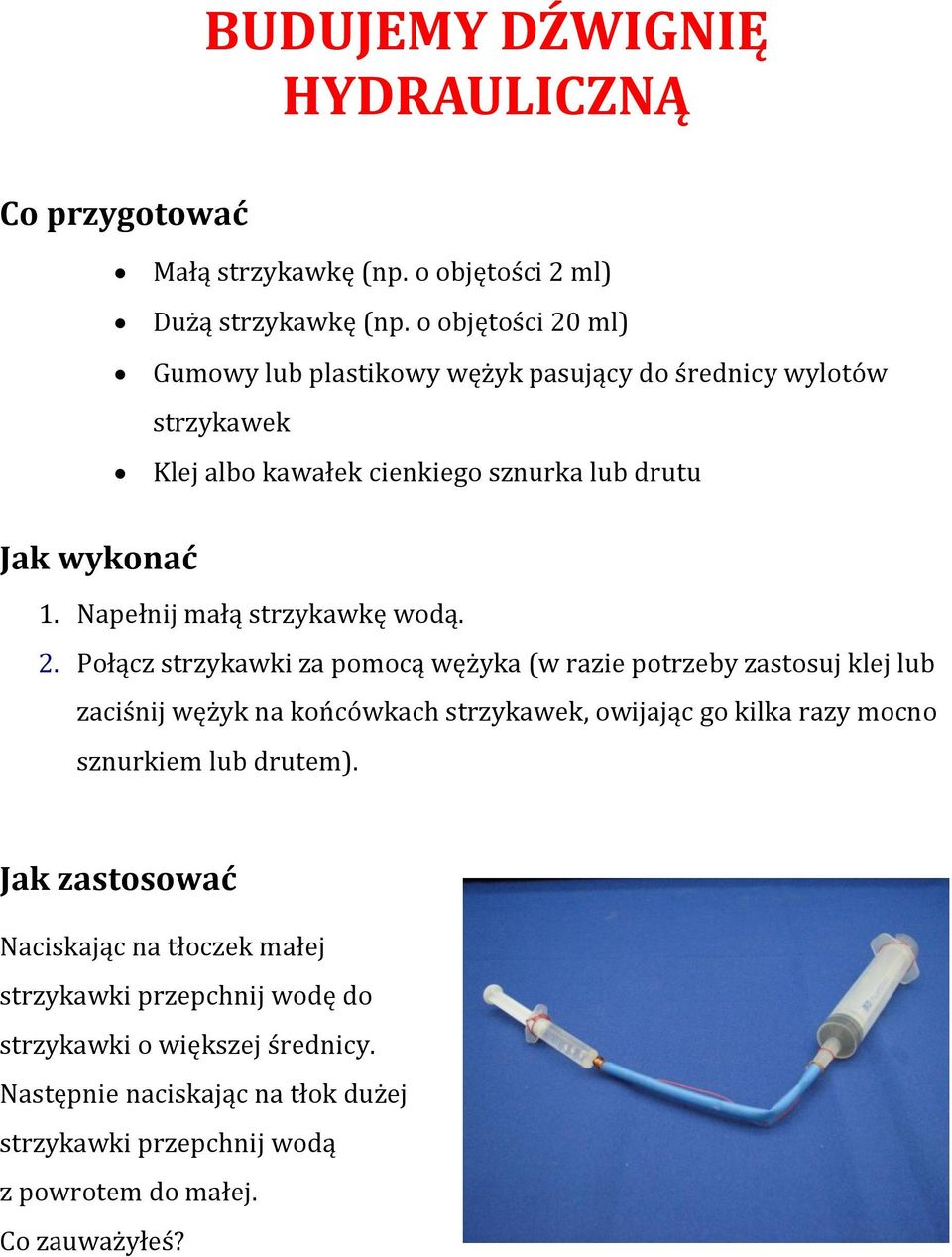

14 BUDUJEMY DŹWIGNIĘ HYDRAULICZNĄ Co przygotować Małą strzykawkę (np. o objętości 2 ml) Dużą strzykawkę (np. o objętości 20 ml) Gumowy lub plastikowy wężyk pasujący do średnicy wylotów strzykawek Klej albo kawałek cienkiego sznurka lub drutu 1. Napełnij małą strzykawkę wodą. 2. Połącz strzykawki za pomocą wężyka (w razie potrzeby zastosuj klej lub zaciśnij wężyk na końcówkach strzykawek, owijając go kilka razy mocno sznurkiem lub drutem). Jak zastosować Naciskając na tłoczek małej strzykawki przepchnij wodę do strzykawki o większej średnicy. Następnie naciskając na tłok dużej strzykawki przepchnij wodą z powrotem do małej. Co zauważyłeś?

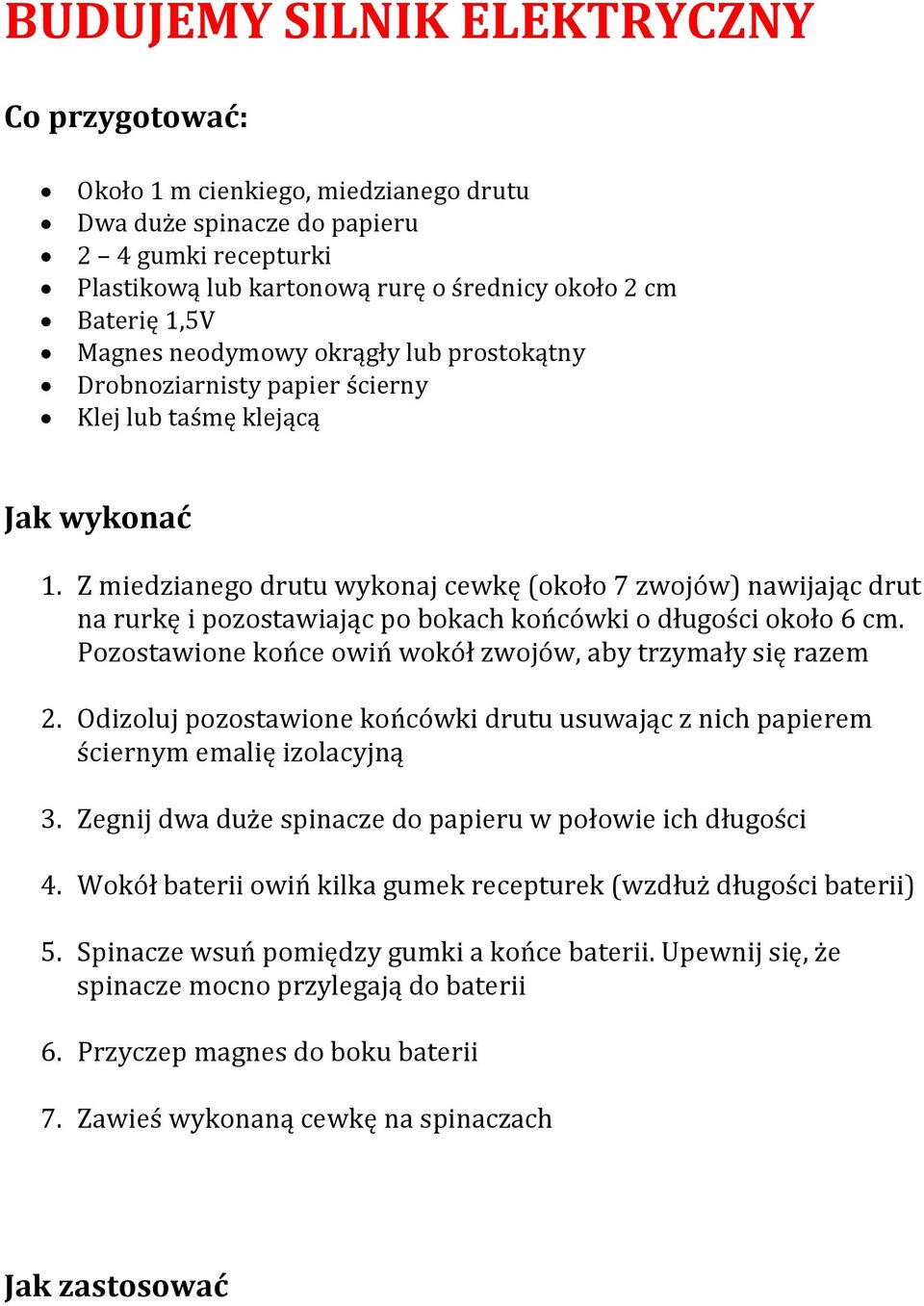

15 BUDUJEMY SILNIK ELEKTRYCZNY Co przygotować: Około 1 m cienkiego, miedzianego drutu Dwa duże spinacze do papieru 2 4 gumki recepturki Plastikową lub kartonową rurę o średnicy około 2 cm Baterię 1,5V Magnes neodymowy okrągły lub prostokątny Drobnoziarnisty papier ścierny Klej lub taśmę klejącą 1. Z miedzianego drutu wykonaj cewkę (około 7 zwojów) nawijając drut na rurkę i pozostawiając po bokach końcówki o długości około 6 cm. Pozostawione końce owiń wokół zwojów, aby trzymały się razem 2. Odizoluj pozostawione końcówki drutu usuwając z nich papierem ściernym emalię izolacyjną 3. Zegnij dwa duże spinacze do papieru w połowie ich długości 4. Wokół baterii owiń kilka gumek recepturek (wzdłuż długości baterii) 5. Spinacze wsuń pomiędzy gumki a końce baterii. Upewnij się, że spinacze mocno przylegają do baterii 6. Przyczep magnes do boku baterii 7. Zawieś wykonaną cewkę na spinaczach Jak zastosować

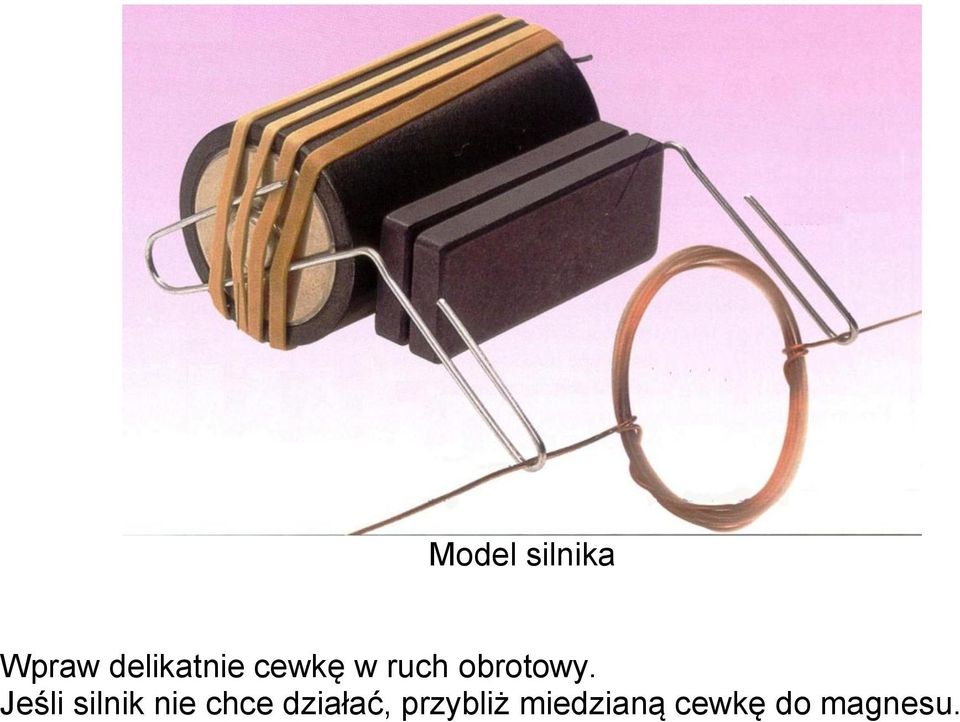

16 Model silnika Wpraw delikatnie cewkę w ruch obrotowy. Jeśli silnik nie chce działać, przybliż miedzianą cewkę do magnesu.

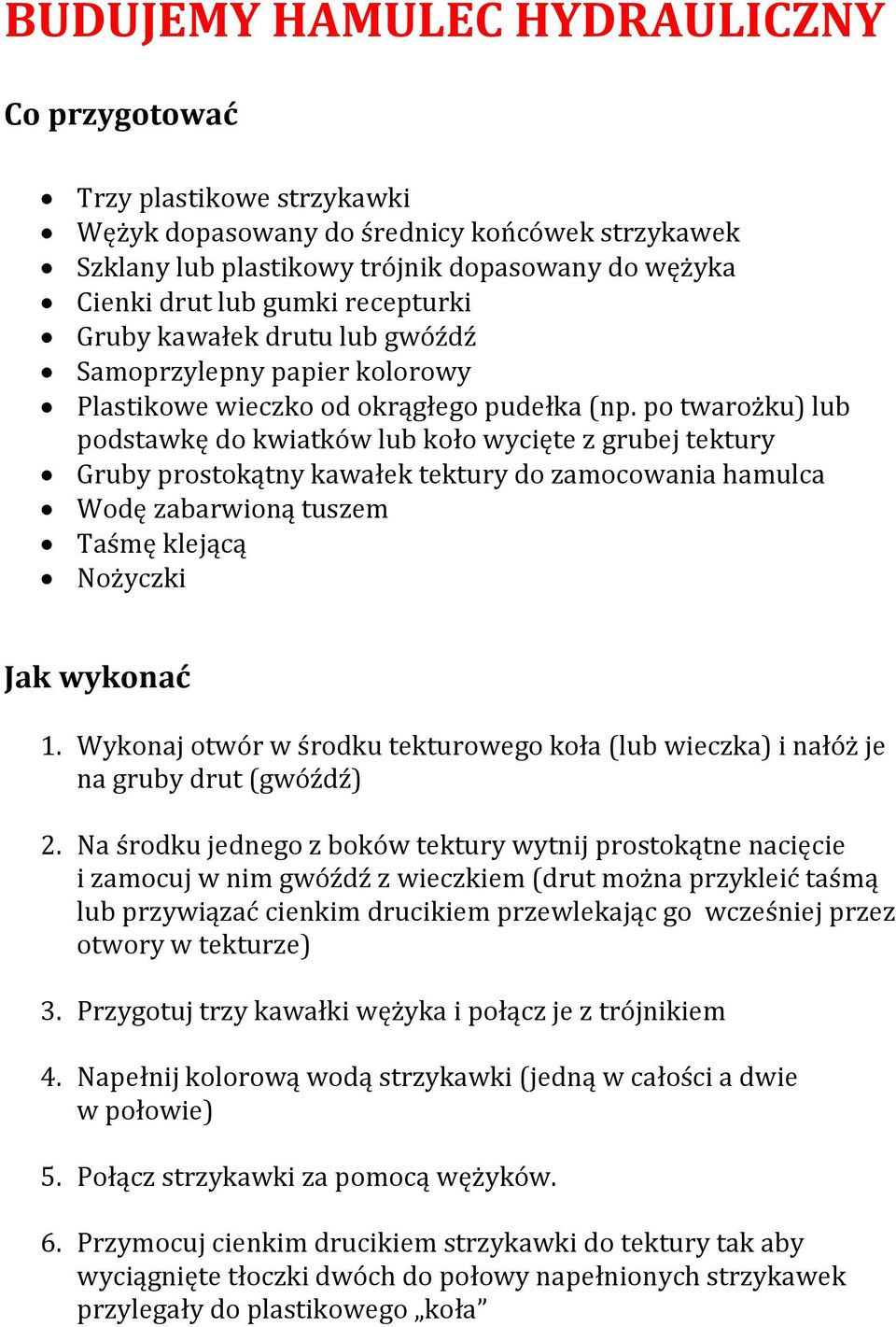

17 BUDUJEMY HAMULEC HYDRAULICZNY Co przygotować Trzy plastikowe strzykawki Wężyk dopasowany do średnicy końcówek strzykawek Szklany lub plastikowy trójnik dopasowany do wężyka Cienki drut lub gumki recepturki Gruby kawałek drutu lub gwóźdź Samoprzylepny papier kolorowy Plastikowe wieczko od okrągłego pudełka (np. po twarożku) lub podstawkę do kwiatków lub koło wycięte z grubej tektury Gruby prostokątny kawałek tektury do zamocowania hamulca Wodę zabarwioną tuszem Taśmę klejącą Nożyczki 1. Wykonaj otwór w środku tekturowego koła (lub wieczka) i nałóż je na gruby drut (gwóźdź) 2. Na środku jednego z boków tektury wytnij prostokątne nacięcie i zamocuj w nim gwóźdź z wieczkiem (drut można przykleić taśmą lub przywiązać cienkim drucikiem przewlekając go wcześniej przez otwory w tekturze) 3. Przygotuj trzy kawałki wężyka i połącz je z trójnikiem 4. Napełnij kolorową wodą strzykawki (jedną w całości a dwie w połowie) 5. Połącz strzykawki za pomocą wężyków. 6. Przymocuj cienkim drucikiem strzykawki do tektury tak aby wyciągnięte tłoczki dwóch do połowy napełnionych strzykawek przylegały do plastikowego koła

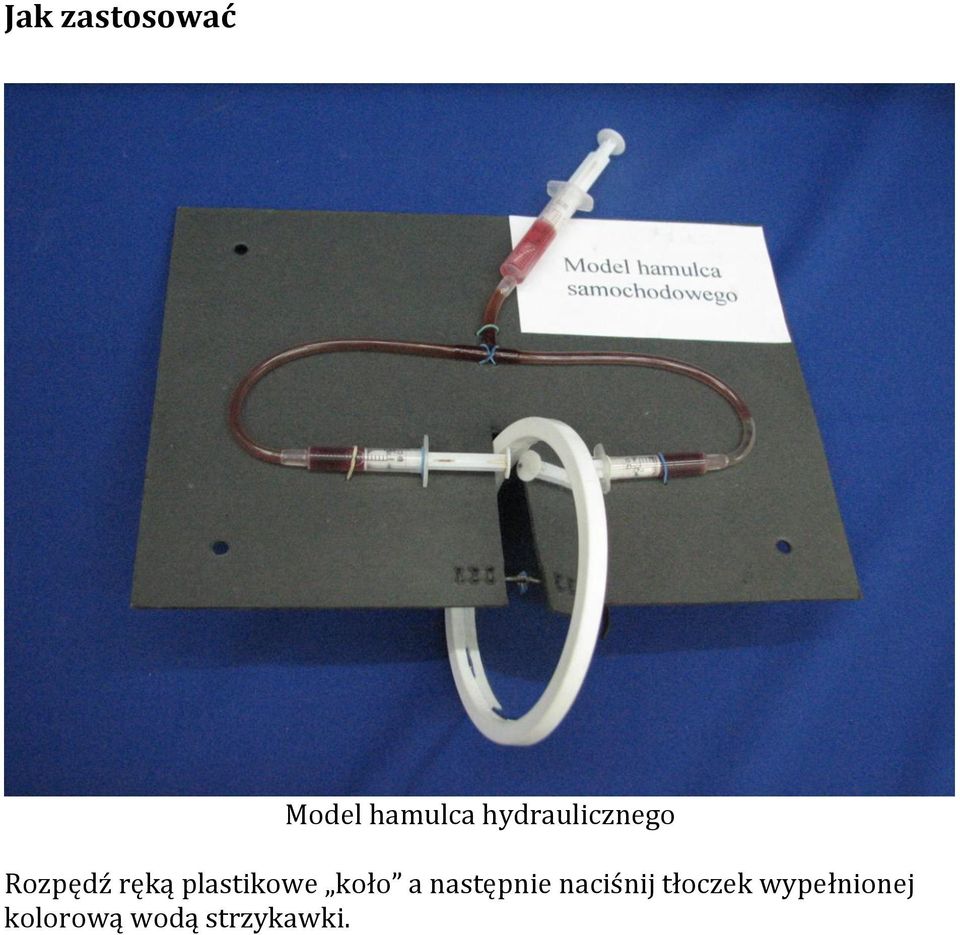

18 Jak zastosować Model hamulca hydraulicznego Rozpędź ręką plastikowe koło a następnie naciśnij tłoczek wypełnionej kolorową wodą strzykawki.

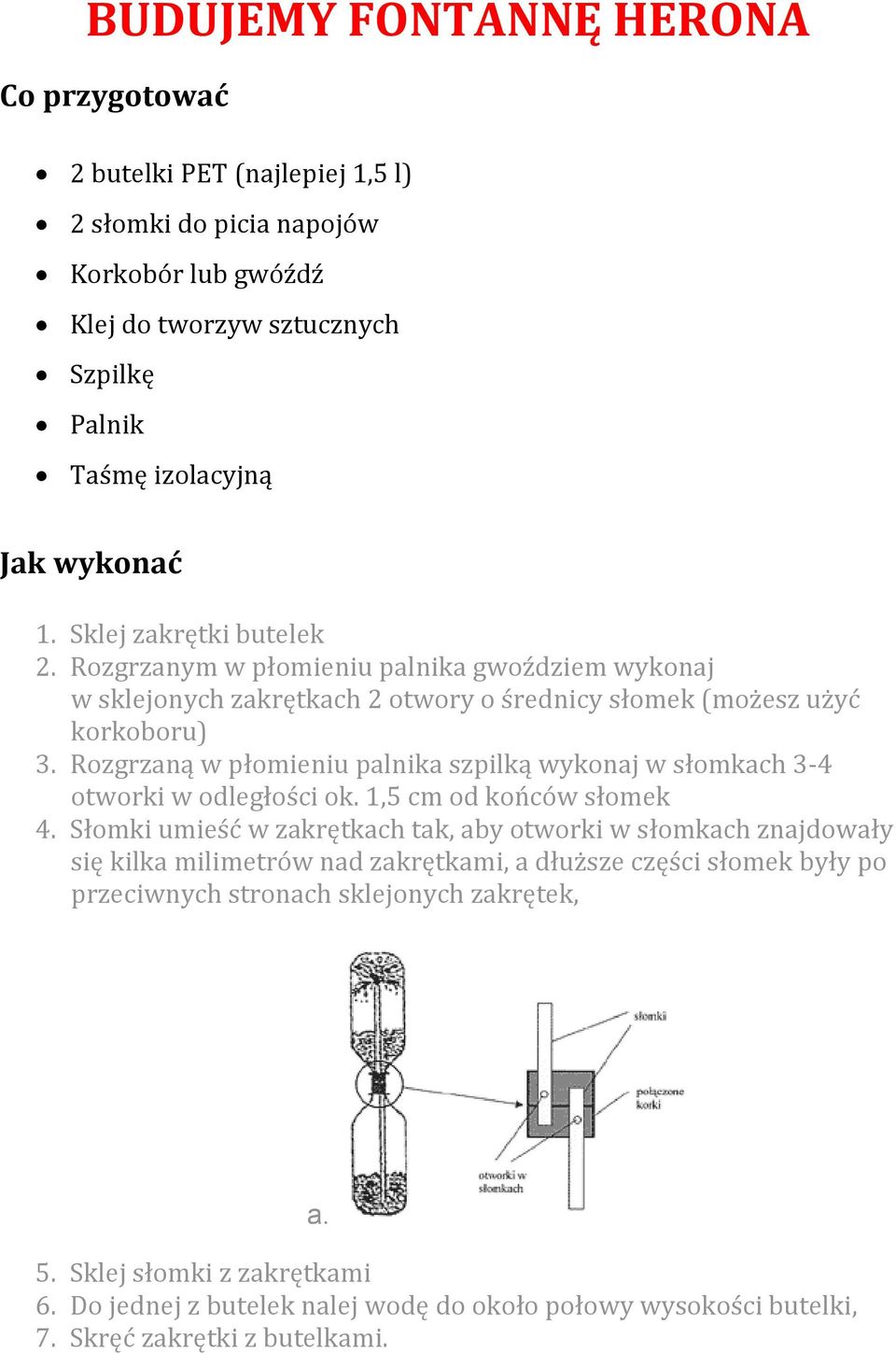

19 BUDUJEMY FONTANNĘ HERONA Co przygotować 2 butelki PET (najlepiej 1,5 l) 2 słomki do picia napojów Korkobór lub gwóźdź Klej do tworzyw sztucznych Szpilkę Palnik Taśmę izolacyjną 1. Sklej zakrętki butelek 2. Rozgrzanym w płomieniu palnika gwoździem wykonaj w sklejonych zakrętkach 2 otwory o średnicy słomek (możesz użyć korkoboru) 3. Rozgrzaną w płomieniu palnika szpilką wykonaj w słomkach 3-4 otworki w odległości ok. 1,5 cm od końców słomek 4. Słomki umieść w zakrętkach tak, aby otworki w słomkach znajdowały się kilka milimetrów nad zakrętkami, a dłuższe części słomek były po przeciwnych stronach sklejonych zakrętek, a. 5. Sklej słomki z zakrętkami 6. Do jednej z butelek nalej wodę do około połowy wysokości butelki, 7. Skręć zakrętki z butelkami.

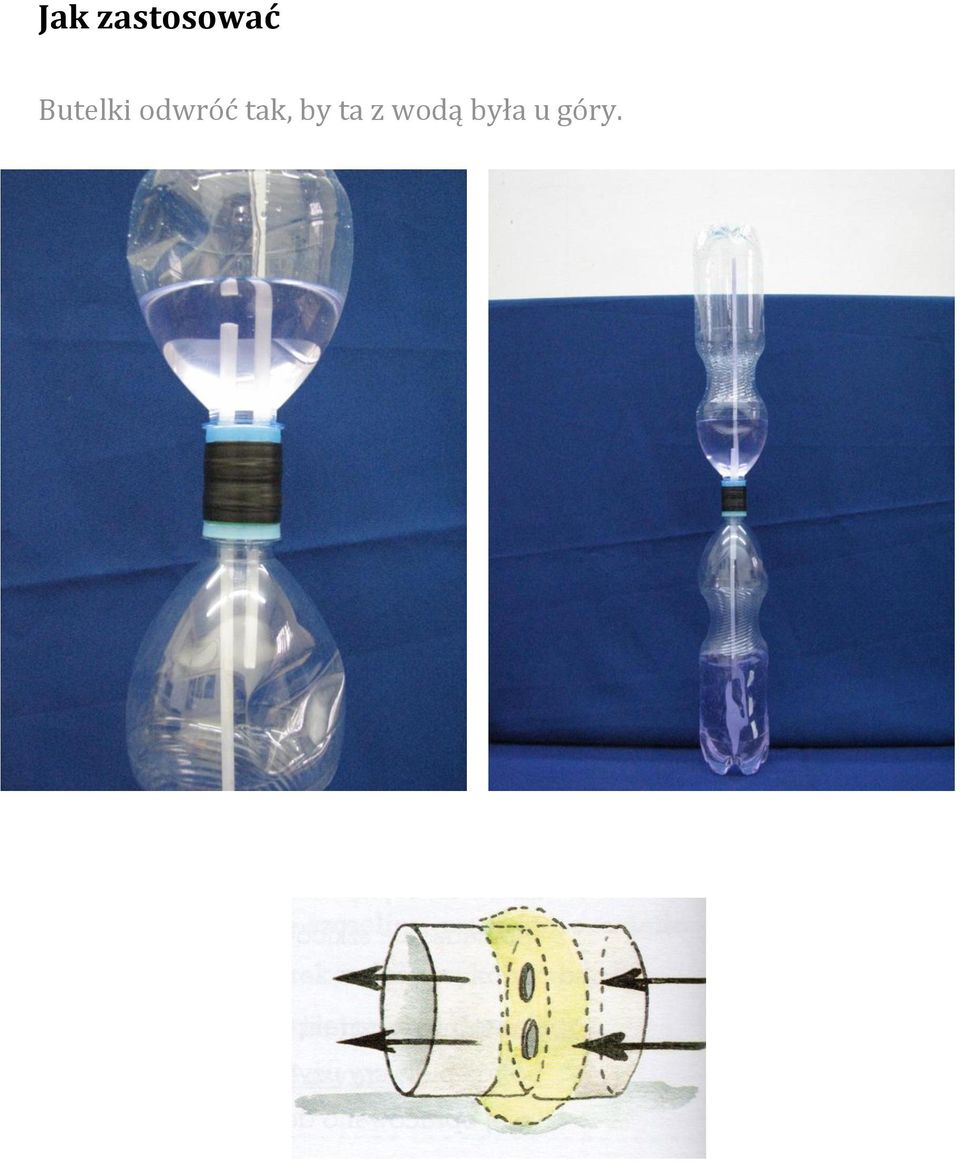

20 Jak zastosować Butelki odwróć tak, by ta z wodą była u góry.

21 ZAMYKAMY WIR W BUTELCE Co przygotować 2 butelki PET (mogą być 0,5l) Korkobór lub gwóźdź Klej do tworzyw sztucznych Palnik Taśmę izolacyjną 1. Sklej zakrętki butelek 2. Rozgrzanym w płomieniu palnika gwoździem wykonaj w sklejonych zakrętkach otwór (możesz użyć korkoboru) 3. Uszczelnij nakrętki owijając je taśmą izolacyjną 4. napełnij jedną z butelek wodą (około ¾ objętości) 5. Skręć zakrętki z butelkami 6. Odwróć butelki tak aby ta napełniona wodą była u góry Jak zastosować Zakręć górną butelką tak aby wprawić w niej wodę w ruch wirowy.

22 BUDUJEMY MODEL PŁUCA Co przygotować Butelka typu PET (najlepiej 1l ) Baloniki Gumową rękawiczkę Taśmę izolacyjną Słomkę do napojów lub inną rurkę Korkobór lub inny przyrząd do wykonania otworu 1. Obetnij dno butelki 2. Wyrównaj jak najlepiej krawędzie obciętej butelki 3. Z gumowej/lateksowej rękawicy wytnij membranę 4. Nałóż membranę na wykonany otwór a następnie przyklej ją wokół butelki taśmą izolacyjną 5. Obetnij nadmiar pozostałej rękawicy i kilkakrotnie owiń butelkę taśmą izolacyjną przyklejając membranę do boków butelki 6. W nakrętce wykonaj otwór nieco mniejszy od średnicy rurki 7. Przełóż rurkę przez korek (w razie potrzeby uszczelnij) 8. Przymocuj balonik taśmą do rurki 9. Włóż balonik do wnętrza butelki i zakręć ją szczelnie

23 Jak zastosować Pociągając za membranę zmieniaj objętość gazu w butelce obserwuj co dzieje się z balonikiem

24 BUDUJEMY SILNIK ELEKTRYCZNY 3 Co przygotować Baterię R16 lub R20 Duży wkręt stalowy Przewód jednożyłowy 2 magnesy neodymowe Stalowy krążek o średnicy większej niż magnes Papier kolorowy Zmontuj układ jak na fotografii Jak zastosować Zamknij obwód dotykając końcem przewodu brzegu dolnego magnesu

25 BUDUJEMY SILNIK ELEKTRYCZNY 4 Co przygotować Bateria R16 lub R20 Drut miedziany bez izolacji magnes neodymowy Zmontuj układ jak na fotografii Jak zastosować Delikatnie zetknij pętlę z drutu z magnesem
