DZIAŁ TECHNOLOGII OKIENNEJ. Jednoramowe okna i drzwi balkonowe systemu. WS-6000, z drewna klejonego warstwowo: sosnowego, dębowego lub red-meranti.

Transkrypt

1 DZIAŁ TECHNOLOGII OKIENNEJ. Jednoramowe okna i drzwi balkonowe systemu WS-6000, z drewna klejonego warstwowo: sosnowego, dębowego lub red-meranti. 1

2 KARTA CHARAKTERYSTYKI WYROBU Wyrób: Okna i drzwi balkonowe drewniane jednoramowe systemu WS I. Przeznaczenie. Przeznaczone do stosowania w obiektach budownictwa mieszkaniowego, uŝyteczności publicznej oraz w obiektach zabytkowych. II. Podział okien WS-6000 ze względu na kształt i podział kwater. 1. Podział ze względu na kształt: a) Okna o typowych kształtach: - prostokątne, - kwadratowe. b) Okna o nietypowych kształtach 2

3 2. Podział ze względu na dzielność okien: a) okna jednodzielne b) okna dwudzielne (ze słupiem stałymi, bez słupka (przymyk), z słupkiem przykręcanym) c) okna trójdzielne (ze słupkami stałymi, z jednym słupkiem + przymyk lub słupek przykręcany) d) okna czterodzielne (oraz o większej dzielności min. szer. skrzydła we wrębie SWO 270 mm dotyczy elementów prostych. Wynika z moŝliwości czopowania) 3. Podział ze względu na rzędowość okien : a) okna jednorzędowe b) okna dwurzędowe c) okna trójrzędowe (oraz o większej rzędowości min. wys. skrzydła we wrębie WWO 264 mm dotyczy elementów prostych. Wynika z moŝliwości czopowania) 3

4 4. Podział ze względu na funkcjonalność okien: a) Stałe - witryna (fix), - okno ze skrzydłem wciskanym brak moŝliwości wykonania z elementem łukowym, - okno ze skrzydłem przykręcanym, - szklenie w ramie ościeŝnicy. b) Ruchome - uchylno rozwierane (prawe lub lewe), - rozwierane (prawe lub lewe), - uchylne, - uchylno przesuwne z okuciami w systemie PSK (prawe lub lewe), - obrotowe (w osi poziomej), - odchylne. III. Materiał. Okna systemu WS-6000 PLUS wykonywane są ze specjalnie wyselekcjonowanego i wysuszonego do wilgotności 11-15% drewna. Półfabrykaty z klejonego warstwowo drewna produkowane są z następujących gatunków: - sosna (klejona warstwowo - łączona na długości) - sosna (klejona warstwowo - zewnętrzne warstwy lite) - red meranti (klejona warstwowo - zewnętrzne warstwy lite) - dąb (klejona warstwowo - zewnętrzne warstwy lite) Do klejenia półfabrykatów oraz złączy naroŝy ram stosowane są kleje wodoodporne przeznaczone do łączenia drewna z klasą wytrzymałości D4 i odpornością na temp. do 80 C. IV. Konstrukcja. Rama skrzydła oraz elementy ościeŝnicowe wykonane są z fryza warstwowo klejonego o grubości netto 68mm (szerokości elementów podane w tabeli). W konstrukcji tej występuje połączenie kątowe ramy na podwójne czopy, oraz w przypadku połączeń elementów łukowych, połączenie na mini wczepy. Do wszystkich połączeń stosowany jest klej wodoodporny klasy D4 z odpornością na temperaturę do 80 C. 4

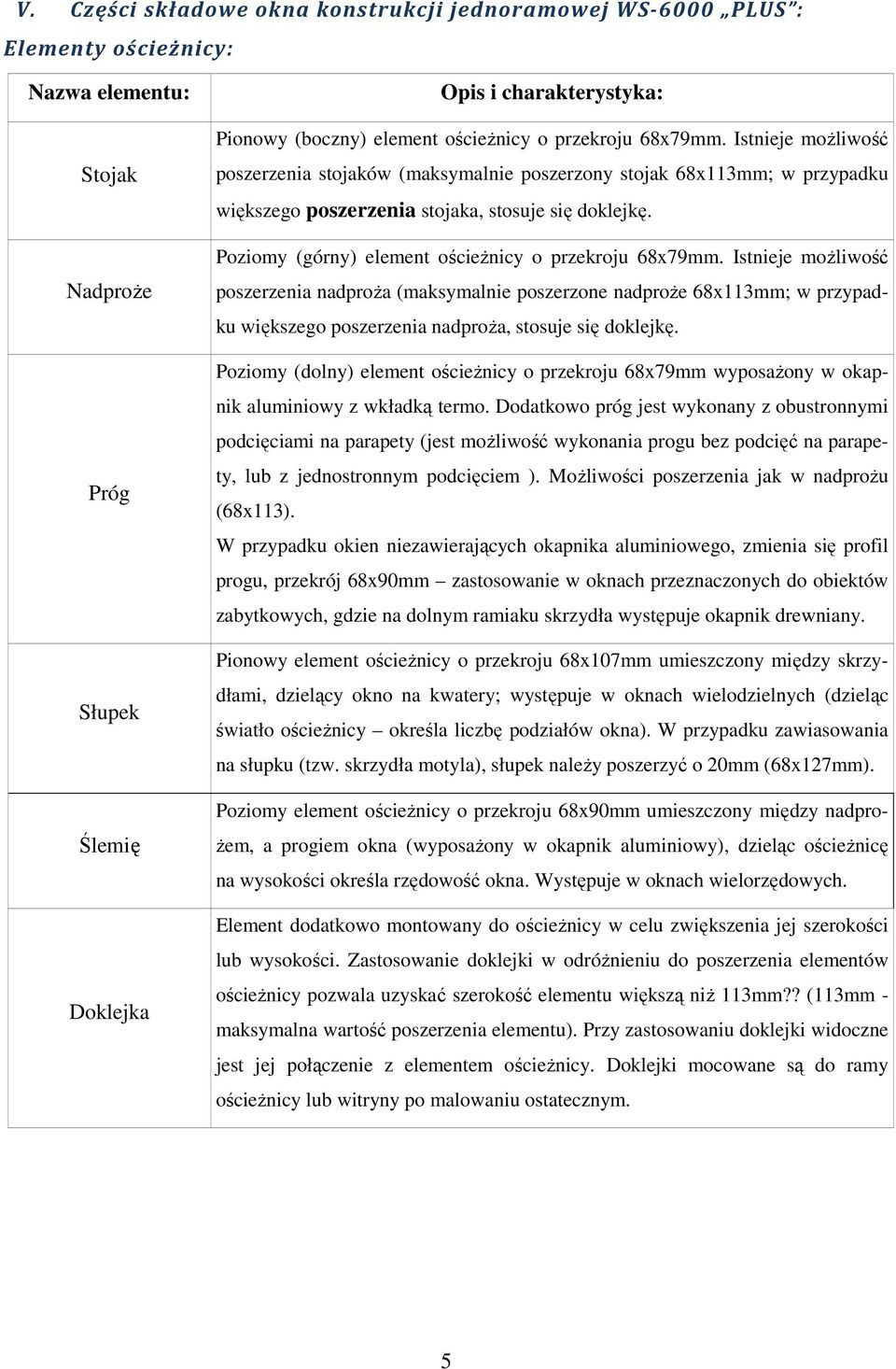

5 V. Części składowe okna konstrukcji jednoramowej WS-6000 PLUS : Elementy ościeżnicy: Nazwa elementu: Stojak NadproŜe Próg Słupek Ślemię Doklejka Opis i charakterystyka: Pionowy (boczny) element ościeŝnicy o przekroju 68x79mm. Istnieje moŝliwość poszerzenia stojaków (maksymalnie poszerzony stojak 68x113mm; w przypadku większego poszerzenia stojaka, stosuje się doklejkę. Poziomy (górny) element ościeŝnicy o przekroju 68x79mm. Istnieje moŝliwość poszerzenia nadproŝa (maksymalnie poszerzone nadproŝe 68x113mm; w przypadku większego poszerzenia nadproŝa, stosuje się doklejkę. Poziomy (dolny) element ościeŝnicy o przekroju 68x79mm wyposaŝony w okapnik aluminiowy z wkładką termo. Dodatkowo próg jest wykonany z obustronnymi podcięciami na parapety (jest moŝliwość wykonania progu bez podcięć na parapety, lub z jednostronnym podcięciem ). MoŜliwości poszerzenia jak w nadproŝu (68x113). W przypadku okien niezawierających okapnika aluminiowego, zmienia się profil progu, przekrój 68x90mm zastosowanie w oknach przeznaczonych do obiektów zabytkowych, gdzie na dolnym ramiaku skrzydła występuje okapnik drewniany. Pionowy element ościeŝnicy o przekroju 68x107mm umieszczony między skrzydłami, dzielący okno na kwatery; występuje w oknach wielodzielnych (dzieląc światło ościeŝnicy określa liczbę podziałów okna). W przypadku zawiasowania na słupku (tzw. skrzydła motyla), słupek naleŝy poszerzyć o 20mm (68x127mm). Poziomy element ościeŝnicy o przekroju 68x90mm umieszczony między nadpro- Ŝem, a progiem okna (wyposaŝony w okapnik aluminiowy), dzieląc ościeŝnicę na wysokości określa rzędowość okna. Występuje w oknach wielorzędowych. Element dodatkowo montowany do ościeŝnicy w celu zwiększenia jej szerokości lub wysokości. Zastosowanie doklejki w odróŝnieniu do poszerzenia elementów ościeŝnicy pozwala uzyskać szerokość elementu większą niŝ 113mm?? (113mm - maksymalna wartość poszerzenia elementu). Przy zastosowaniu doklejki widoczne jest jej połączenie z elementem ościeŝnicy. Doklejki mocowane są do ramy ościeŝnicy lub witryny po malowaniu ostatecznym. 5

6 Elementy skrzydła okiennego: Nazwa elementu: Ramiak skrzydła Szczeblina Szpros konstrukcyjny Ramiak pośredni Opis i charakterystyka: Element ramy skrzydła okiennego, pionowy lub poziomy o przekroju 68x76mm. Istnieje moŝliwość poszerzenia ramiaków skrzydła (itp. pod nawiewnik, samozamykacz, itp.). Od strony zewnętrznej na dolnym ramiaku skrzydła umieszczona jest ochronna listwa aluminiowa LPR. Dodatkowy poziomy element konstrukcyjny ramy skrzydła drzwi balkonowych o przekroju 68x72mm, dzielący jego płaszczyznę i stanowiący oparcie dla szyb lub płycin. Szczeblina w drzwiach balkonowych moŝe wyrównywać pole szkła w zestawieniu z oknem, wzmacnia stabilność ramy skrzydła. Istnieje moŝliwość poszerzania lub zwęŝania szczebliny. Minimalna szerokość szczebliny 62mm. Dodatkowy element konstrukcyjny ramy skrzydła (pionowy lub poziomy), dzielący jego płaszczyznę i stanowiący oparcie dla szyb lub płyciny. Szprosy konstrukcyjne występują w róŝnych szerokościach: - typowy 68x61 mm (wymiar minimalny) - szpros o szerokości przymyku 68x126mm - szpros licujący światło okna ze słupkiem przykręcanym 158mm - szpros licujący światło ze słupkiem stałym 175mm Istnieje moŝliwość wykonania do szerokości 300mm. Dodatkowy element konstrukcyjny umieszczony w dolnej części skrzydła balkonowego lub w dolnej części witryny. Ramiak pośredni w balkonach występuje wcelu wzmocnienia dolnej części skrzydła, a w witrynach jako element wyrównujący wysokość osadzenia szkła w dolnych partiach witryn zestawionych z drzwiami balkonowymi lub oknami. Przekroje ramiaków pośrednich: - ramiak pośredni typowy w drzwiach balkonowych 68x54 mm, - ramiak pośredni witryny zestawionej z oknem 68x64 mm, (poszerzony o 10 mm) - ramiak pośredni witryny zestawionej z balkonem 2 sztuki 68x 59 mm. (poszerzony o 5mm) Istnieje moŝliwość wykonania o innej szerokości. 6

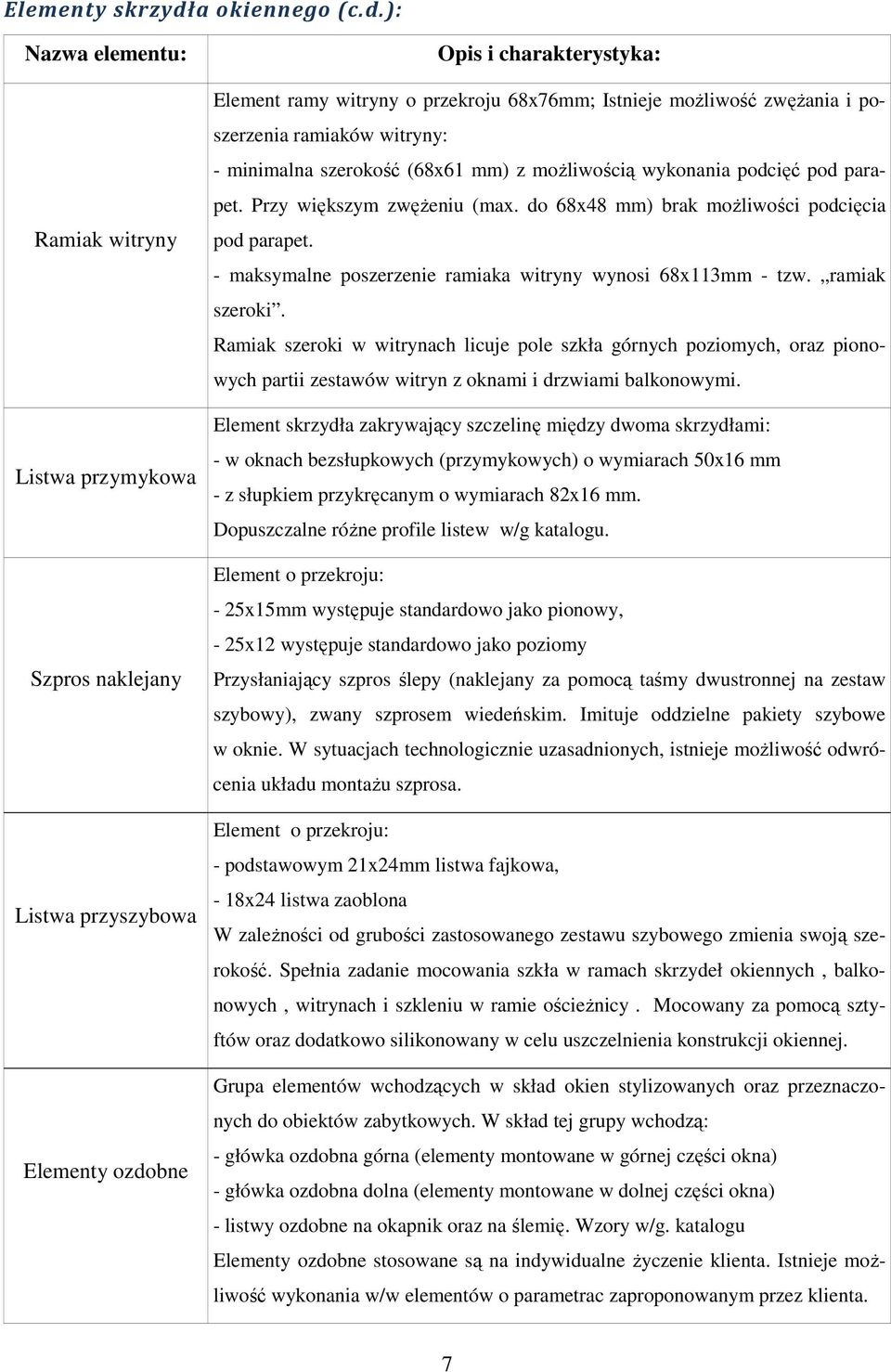

7 Elementy skrzydła okiennego (c.d.): Nazwa elementu: Ramiak witryny Listwa przymykowa Szpros naklejany Listwa przyszybowa Elementy ozdobne Opis i charakterystyka: Element ramy witryny o przekroju 68x76mm; Istnieje moŝliwość zwęŝania i poszerzenia ramiaków witryny: - minimalna szerokość (68x61 mm) z moŝliwością wykonania podcięć pod parapet. Przy większym zwęŝeniu (max. do 68x48 mm) brak moŝliwości podcięcia pod parapet. - maksymalne poszerzenie ramiaka witryny wynosi 68x113mm - tzw. ramiak szeroki. Ramiak szeroki w witrynach licuje pole szkła górnych poziomych, oraz pionowych partii zestawów witryn z oknami i drzwiami balkonowymi. Element skrzydła zakrywający szczelinę między dwoma skrzydłami: - w oknach bezsłupkowych (przymykowych) o wymiarach 50x16 mm - z słupkiem przykręcanym o wymiarach 82x16 mm. Dopuszczalne róŝne profile listew w/g katalogu. Element o przekroju: - 25x15mm występuje standardowo jako pionowy, - 25x12 występuje standardowo jako poziomy Przysłaniający szpros ślepy (naklejany za pomocą taśmy dwustronnej na zestaw szybowy), zwany szprosem wiedeńskim. Imituje oddzielne pakiety szybowe w oknie. W sytuacjach technologicznie uzasadnionych, istnieje moŝliwość odwrócenia układu montaŝu szprosa. Element o przekroju: - podstawowym 21x24mm listwa fajkowa, - 18x24 listwa zaoblona W zaleŝności od grubości zastosowanego zestawu szybowego zmienia swoją szerokość. Spełnia zadanie mocowania szkła w ramach skrzydeł okiennych, balkonowych, witrynach i szkleniu w ramie ościeŝnicy. Mocowany za pomocą sztyftów oraz dodatkowo silikonowany w celu uszczelnienia konstrukcji okiennej. Grupa elementów wchodzących w skład okien stylizowanych oraz przeznaczonych do obiektów zabytkowych. W skład tej grupy wchodzą: - główka ozdobna górna (elementy montowane w górnej części okna) - główka ozdobna dolna (elementy montowane w dolnej części okna) - listwy ozdobne na okapnik oraz na ślemię. Wzory w/g. katalogu Elementy ozdobne stosowane są na indywidualne Ŝyczenie klienta. Istnieje moŝliwość wykonania w/w elementów o parametrac zaproponowanym przez klienta. 7

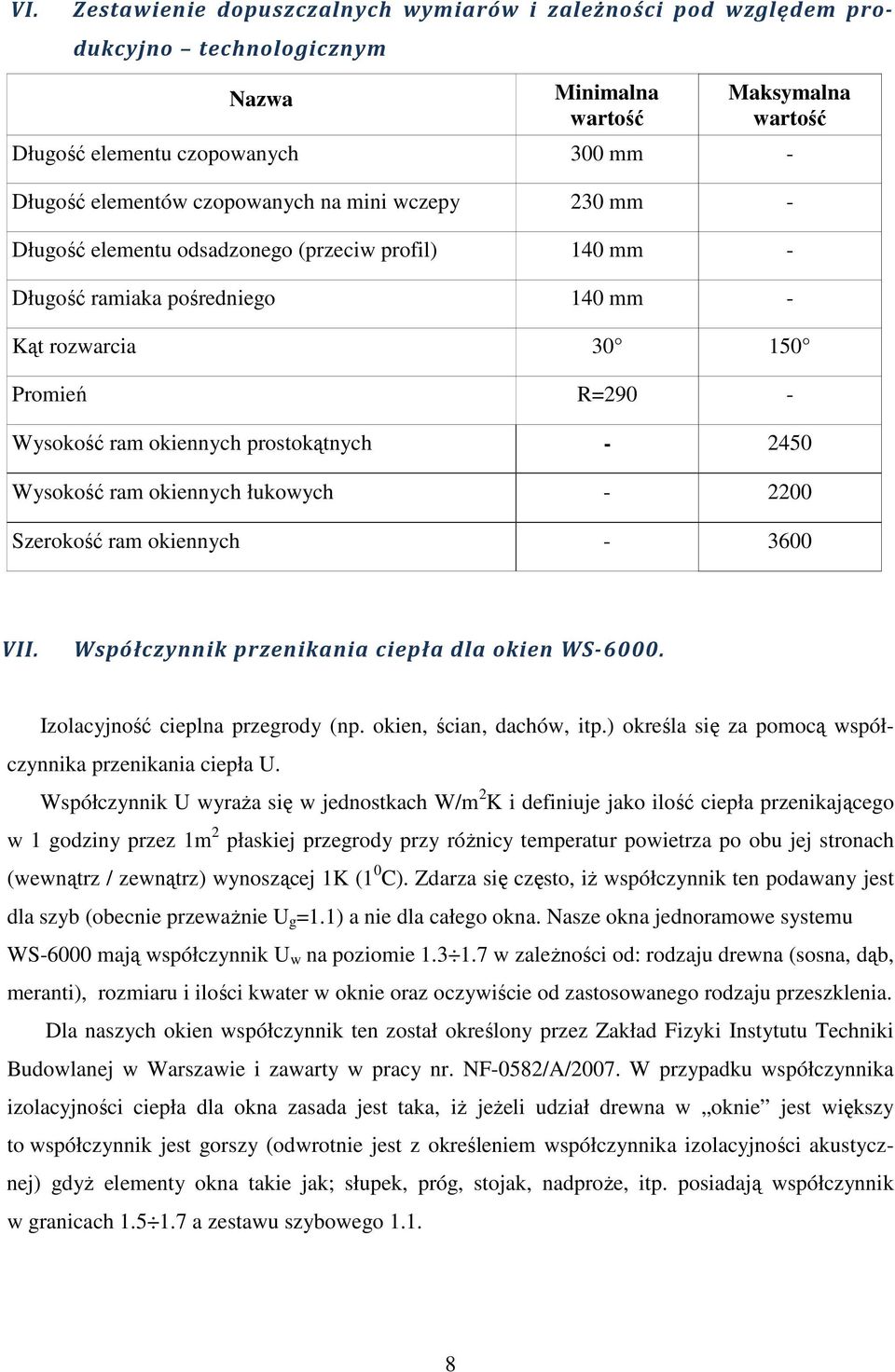

8 VI. Zestawienie dopuszczalnych wymiarów i zależności pod względem produkcyjno technologicznym Nazwa Minimalna wartość Maksymalna wartość Długość elementu czopowanych 300 mm - Długość elementów czopowanych na mini wczepy 230 mm - Długość elementu odsadzonego (przeciw profil) 140 mm - Długość ramiaka pośredniego 140 mm - Kąt rozwarcia Promień R=290 - Wysokość ram okiennych prostokątnych Wysokość ram okiennych łukowych Szerokość ram okiennych VII. Współczynnik przenikania ciepła dla okien WS Izolacyjność cieplna przegrody (np. okien, ścian, dachów, itp.) określa się za pomocą współczynnika przenikania ciepła U. Współczynnik U wyraŝa się w jednostkach W/m 2 K i definiuje jako ilość ciepła przenikającego w 1 godziny przez 1m 2 płaskiej przegrody przy róŝnicy temperatur powietrza po obu jej stronach (wewnątrz / zewnątrz) wynoszącej 1K (1 0 C). Zdarza się często, iŝ współczynnik ten podawany jest dla szyb (obecnie przewaŝnie U g =1.1) a nie dla całego okna. Nasze okna jednoramowe systemu WS-6000 mają współczynnik U w na poziomie w zaleŝności od: rodzaju drewna (sosna, dąb, meranti), rozmiaru i ilości kwater w oknie oraz oczywiście od zastosowanego rodzaju przeszklenia. Dla naszych okien współczynnik ten został określony przez Zakład Fizyki Instytutu Techniki Budowlanej w Warszawie i zawarty w pracy nr. NF-0582/A/2007. W przypadku współczynnika izolacyjności ciepła dla okna zasada jest taka, iŝ jeŝeli udział drewna w oknie jest większy to współczynnik jest gorszy (odwrotnie jest z określeniem współczynnika izolacyjności akustycznej) gdyŝ elementy okna takie jak; słupek, próg, stojak, nadproŝe, itp. posiadają współczynnik w granicach a zestawu szybowego

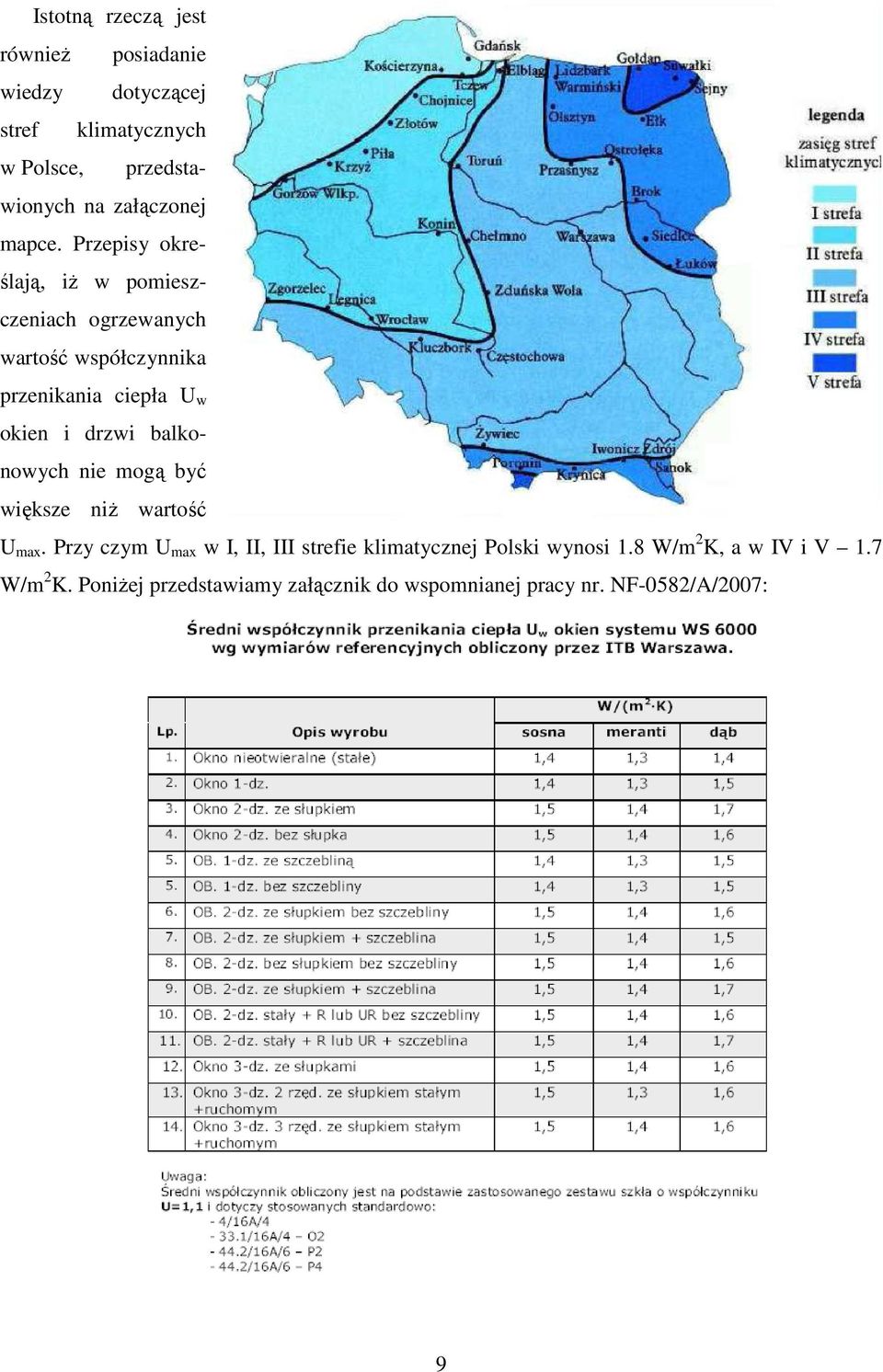

9 Istotną rzeczą jest równieŝ posiadanie wiedzy dotyczącej stref klimatycznych w Polsce, przedstawionych na załączonej mapce. Przepisy określają, iŝ w pomieszczeniach ogrzewanych wartość współczynnika przenikania ciepła U w okien i drzwi balkonowych nie mogą być większe niŝ wartość U max. Przy czym U max w I, II, III strefie klimatycznej Polski wynosi 1.8 W/m 2 K, a w IV i V 1.7 W/m 2 K. PoniŜej przedstawiamy załącznik do wspomnianej pracy nr. NF-0582/A/2007: 9
